1 INSTRUKCJA INSTALACJI REJESTRATORA CYFROWEGO IT-8804 PLUS Janex Int. 2010

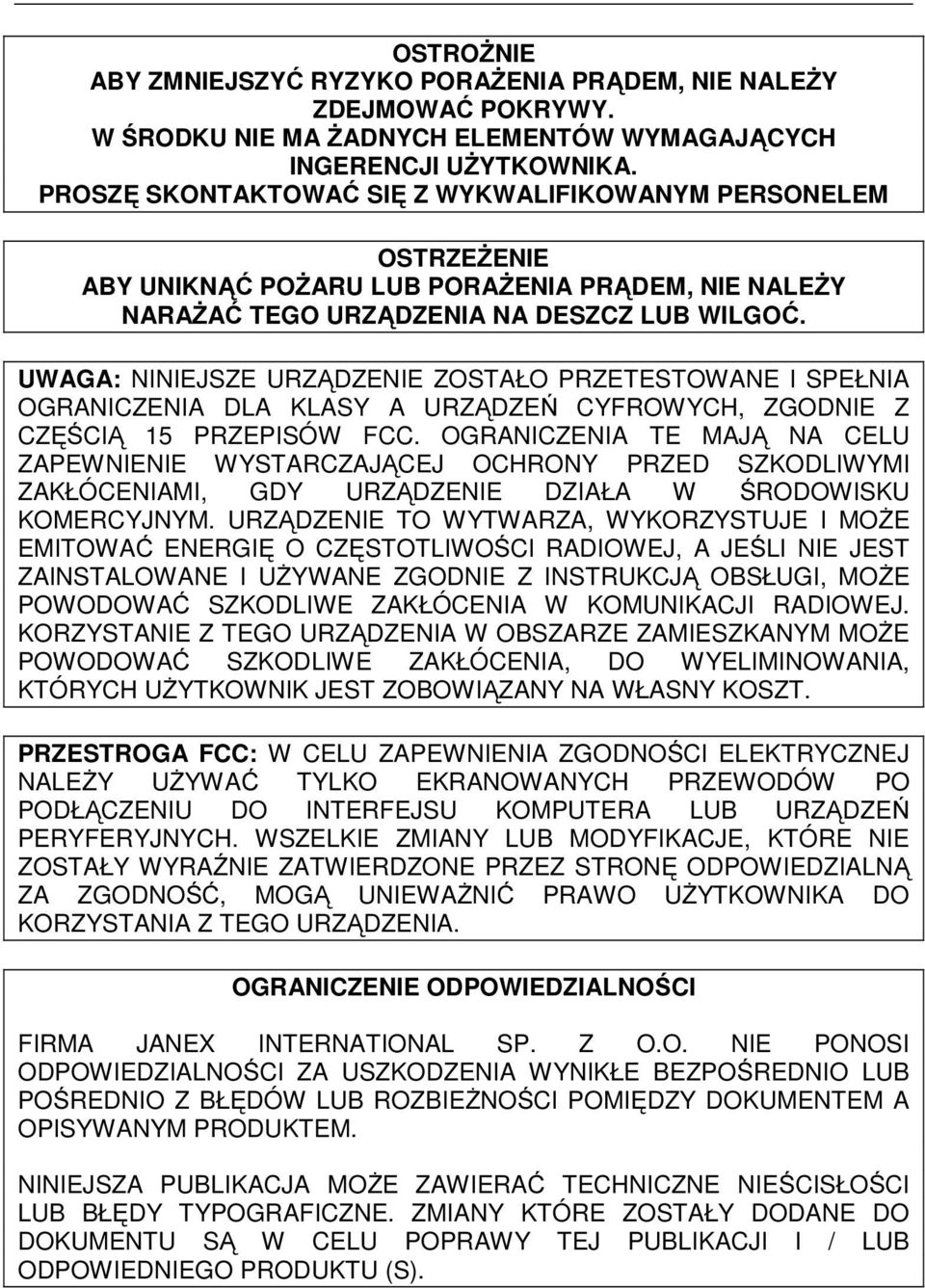

2 OSTROŻNIE ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY. W ŚRODKU NIE MA ŻADNYCH ELEMENTÓW WYMAGAJĄCYCH INGERENCJI UŻYTKOWNIKA. PROSZĘ SKONTAKTOWAĆ SIĘ Z WYKWALIFIKOWANYM PERSONELEM OSTRZEŻENIE ABY UNIKNĄĆ POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA DESZCZ LUB WILGOĆ. UWAGA: NINIEJSZE URZĄDZENIE ZOSTAŁO PRZETESTOWANE I SPEŁNIA OGRANICZENIA DLA KLASY A URZĄDZEŃ CYFROWYCH, ZGODNIE Z CZĘŚCIĄ 15 PRZEPISÓW FCC. OGRANICZENIA TE MAJĄ NA CELU ZAPEWNIENIE WYSTARCZAJĄCEJ OCHRONY PRZED SZKODLIWYMI ZAKŁÓCENIAMI, GDY URZĄDZENIE DZIAŁA W ŚRODOWISKU KOMERCYJNYM. URZĄDZENIE TO WYTWARZA, WYKORZYSTUJE I MOŻE EMITOWAĆ ENERGIĘ O CZĘSTOTLIWOŚCI RADIOWEJ, A JEŚLI NIE JEST ZAINSTALOWANE I UŻYWANE ZGODNIE Z INSTRUKCJĄ OBSŁUGI, MOŻE POWODOWAĆ SZKODLIWE ZAKŁÓCENIA W KOMUNIKACJI RADIOWEJ. KORZYSTANIE Z TEGO URZĄDZENIA W OBSZARZE ZAMIESZKANYM MOŻE POWODOWAĆ SZKODLIWE ZAKŁÓCENIA, DO WYELIMINOWANIA, KTÓRYCH UŻYTKOWNIK JEST ZOBOWIĄZANY NA WŁASNY KOSZT. PRZESTROGA FCC: W CELU ZAPEWNIENIA ZGODNOŚCI ELEKTRYCZNEJ NALEŻY UŻYWAĆ TYLKO EKRANOWANYCH PRZEWODÓW PO PODŁĄCZENIU DO INTERFEJSU KOMPUTERA LUB URZĄDZEŃ PERYFERYJNYCH. WSZELKIE ZMIANY LUB MODYFIKACJE, KTÓRE NIE ZOSTAŁY WYRAŹNIE ZATWIERDZONE PRZEZ STRONĘ ODPOWIEDZIALNĄ ZA ZGODNOŚĆ, MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO KORZYSTANIA Z TEGO URZĄDZENIA. OGRANICZENIE ODPOWIEDZIALNOŚCI FIRMA JANEX INTERNATIONAL SP. Z O.O. NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA WYNIKŁE BEZPOŚREDNIO LUB POŚREDNIO Z BŁĘDÓW LUB ROZBIEŻNOŚCI POMIĘDZY DOKUMENTEM A OPISYWANYM PRODUKTEM. NINIEJSZA PUBLIKACJA MOŻE ZAWIERAĆ TECHNICZNE NIEŚCISŁOŚCI LUB BŁĘDY TYPOGRAFICZNE. ZMIANY KTÓRE ZOSTAŁY DODANE DO DOKUMENTU SĄ W CELU POPRAWY TEJ PUBLIKACJI I / LUB ODPOWIEDNIEGO PRODUKTU (S).

3 Sprawdź wszystkie prace związane z instalacją tego produktu z wykwalifikowanym personelem serwisu lub instalatorem systemu. Nie należy korzystać z urządzenia poza wskazanym zakresem temperatury, wilgotności lub napięciem zasilania. Temperatura pracy urządzenia: 0 o C o C Wilgotność: poniżej 85% Zasilanie: VAC, 47-63Hz Wydajność i żywotność dysków twardych są zależne od wpływu ciepła (stosowanie w wysokiej temperaturze). Zaleca się stosowanie tego urządzenia w temperaturze pomiędzy +20 o C do +30 o C Sposób postępowania z dyskami twardymi Możliwe jest uszkodzenie dysku, jeżeli jest przenoszony w trakcie pracy. Nie przenoś dysku zaraz po włączeniu zasilania lub wyłączeniu (przez około 30 sekund). Chroń dyski twarde od elektryczności statycznej Nie należy kłaść dysku lub przechowywać jeden na drugim. Nie używać żadnych elektrycznych narzędzi do naprawy dysku. Czyść tylko suchą szmatką Nie zakrywaj otworów wentylacyjnych dysku Nie używaj dysku przy źródłach ciepła, grzejnikach lub innych urządzeniach wytwarzających ciepło. Chroń kabel zasilający przed nadepnięciem zbiorników załamaniem zwłaszcza przy punktach, gdzie kabel wychodzi z urządzenia. Nie kładź na odsłoniętych elementach elektronicznych. Uderzenia i wstrząsy mogą uszkodzić urządzenie. Nie wystawiaj urządzenia na działanie wody lub wilgoci. Nie używaj silnych detergentów do czyszczenia obudowy. Gdy zabrudzenie jest trudne do usunięcia użyj łagodnego detergentu i przetrzyj delikatnie.

4 Dane techniczne Opis 4 kanałowy Format video PAL/NSTC Format video H.264 Wejście video BNC 4 Wejścia / 1 Wyjście Format audio G.726 8Kx16bit ADPCM Mono Wejście audio RCA 4 Wejścia / 1 Wyjście Sposób alarmowania Detekcja ruchu, Wyzwalanie wejściem zewnętrznym, Przekaźnik wyjściowy, Zanik obrazu Sensor In/Out 4 Wejścia / 1 Wyjście Nagrywanie 100 kl./sek. Rozdzielczości CIF, 2 CIF, D1 Sieć LAN RJ45, 10M/100M Format zapisu MP4, AVI, H.264 Raw na nośniku zewnętrznym

5 1. Panel czołowy i zdalne sterowanie Panel czołowy Rejestrator 4 kanałowy 1. K1 K4 / Przycisk Quad Szybkie wybieranie wyświetlania jednej kamery lub podziału 4/9 2. Przycisk MENU Wciśnięcie powoduje wyświetlenie MENU 3. Przycisk ESC Wyjście z otwartego okna 4. Przycisk REC Rozpoczyna lub zatrzymuje nagrywanie 5. Przycisk BACKUP Otwiera wyszukiwanie zapisu i menu archiwizacji 6. Przycisk PLAY/PAUSE Otwiera wyszukiwanie zapisu i menu odtwarzania. Podczas odtwarzania zatrzymuje obraz 7. Przycisk PTZ Uruchamia sterowanie kamerą jeśli kamera posiada tę funkcję 8. Przyciski strzałek Służą do poruszania się po menu urządzenia lub sterowania kamerą obrotową 9. Przycisk ENTER Zatwierdza wybór 10. Dioda POWER 11. Dioda REC 12. Okienko IR

6 1. 1 9/ Przyciski numeryczne Szybkie wybieranie wyświetlania jednej kamery na ekran 2. DISPLAY MODE Przełącza pomiędzy podziałami wyświetlania 3. Przycisk MENU Wciśnięcie powoduje wyświetlenie MENU 4. Przycisk ESC Wyjście z otwartego okna 5. Przycisk REC Rozpoczyna lub zatrzymuje nagrywanie 6. Przycisk BACKUP Otwiera wyszukiwanie zapisu i menu archiwizacji 7. Przycisk PLAY/PAUSE Otwiera wyszukiwanie zapisu i menu odtwarzania. Podczas odtwarzania zatrzymuje obraz 8. Przycisk PTZ Uruchamia sterowanie kamerą jeśli kamera posiada tę funkcję 9. Przyciski strzałek Służą do poruszania się po menu urządzenia lub sterowania kamerą obrotową 10. Przycisk ENTER Zatwierdza wybór 11. NO ALARM Kasuje alarm 12. Dioda POWER 13. Dioda REC 14. Okienko IR

7 2 Panel tylny Rejestrator 4 kanałowy Wejście USB 2. Wyjście audio (tylko dla rejestratora 4-kanałowego) 3. Wejście audio (1-4) (tylko dla rejestratora 4-kanałowego) 4. Wejścia video (1-4/1-8) 5. Wyjścia video 6. Złącze ETHERNET 7. Wyjście VGA (opcja) 8. Wejścia alarmowe (1-4, 5-6 MASA) Wyjścia alarmowe (7-8) Gniazdo RS 422 (912) 9. Przycisk zasilania 10. Gniazdo zasilania 11. Wentylator 12. Wejścia i wyjścia audio (tylko rejestrator 8-kanałowy) 13. Wyjście video (Spot)

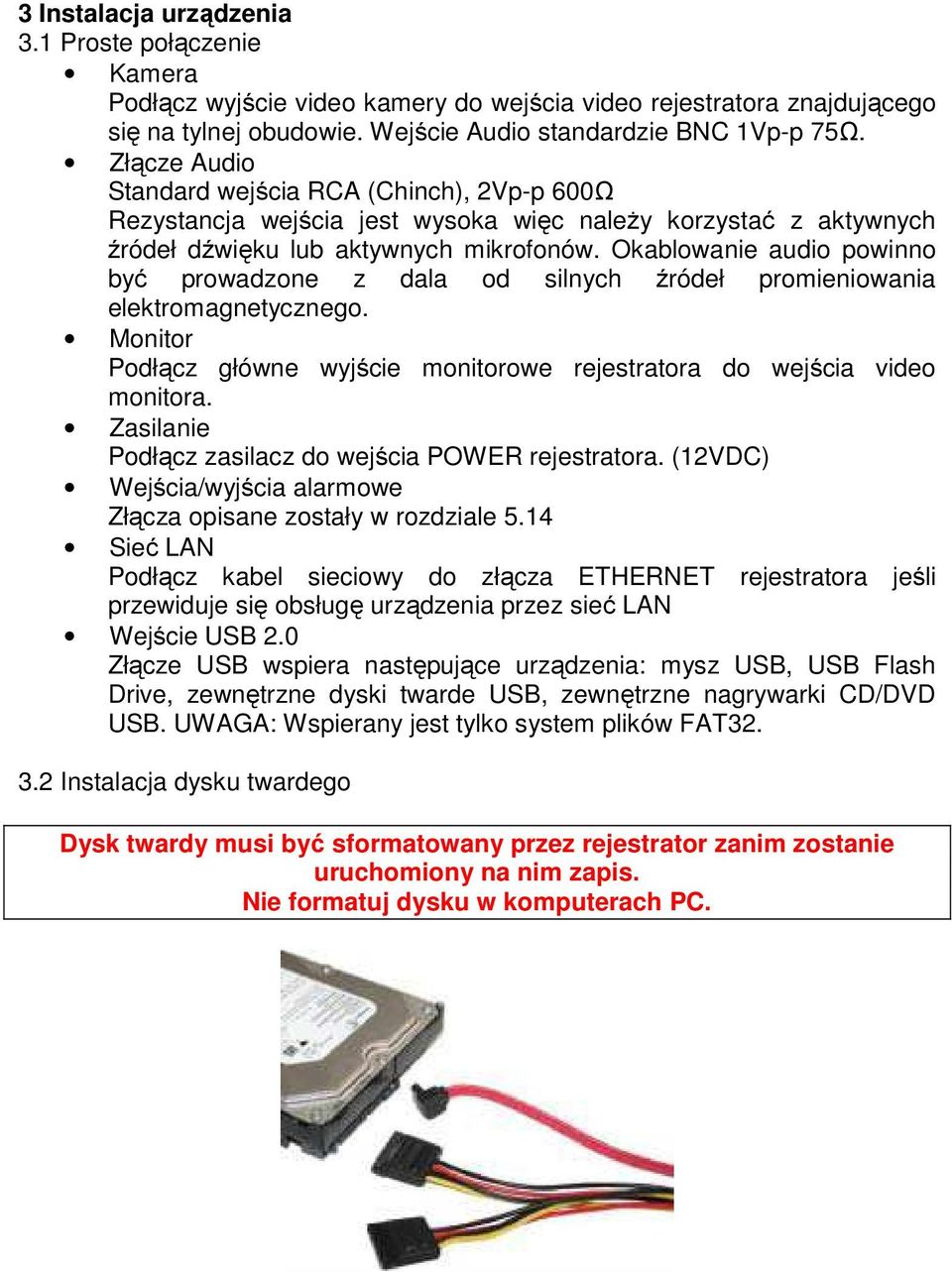

8 3 Instalacja urządzenia 3.1 Proste połączenie Kamera Podłącz wyjście video kamery do wejścia video rejestratora znajdującego się na tylnej obudowie. Wejście Audio standardzie BNC 1Vp-p 75Ω. Złącze Audio Standard wejścia RCA (Chinch), 2Vp-p 600Ω Rezystancja wejścia jest wysoka więc należy korzystać z aktywnych źródeł dźwięku lub aktywnych mikrofonów. Okablowanie audio powinno być prowadzone z dala od silnych źródeł promieniowania elektromagnetycznego. Monitor Podłącz główne wyjście monitorowe rejestratora do wejścia video monitora. Zasilanie Podłącz zasilacz do wejścia POWER rejestratora. (12VDC) Wejścia/wyjścia alarmowe Złącza opisane zostały w rozdziale 5.14 Sieć LAN Podłącz kabel sieciowy do złącza ETHERNET rejestratora jeśli przewiduje się obsługę urządzenia przez sieć LAN Wejście USB 2.0 Złącze USB wspiera następujące urządzenia: mysz USB, USB Flash Drive, zewnętrzne dyski twarde USB, zewnętrzne nagrywarki CD/DVD USB. UWAGA: Wspierany jest tylko system plików FAT Instalacja dysku twardego Dysk twardy musi być sformatowany przez rejestrator zanim zostanie uruchomiony na nim zapis. Nie formatuj dysku w komputerach PC.

9 3.3 Złącze PTZ do sterowania kamer obrotowych Podłącz przewody sterujące do złącza PTZ (RS422 TX+ i TX-) z tyłu obudowy rejestratora. Dodatkowe informacje o konfiguracji tego połączenia zapisano w rozdziale 5.14

10 UWAGA DVR posiada dwa wyjścia monitorowe BNC (Composite TV Signal) lub VGA. Wyjścia te pracują równolegle, ale nie wyświetlają w tym samym czasie menu użytkownika na obu monitorach. Gdy chcemy przełączyć tryb pracy wyjścia monitorowego należy: 1. Naciśnij ikonę na pasku narzędzi, aby przełączyć VGA lub TV 2. Naciśnij przyciski na panelu przednim, aby przełączyć wyjście: ESC-> CH1 -> ESC-> MENU.(użytkownik nie może być zalogowany) Rozdzielczość na wyjściu VGA, możemy zmienić w menu DVR bądź ustawić do wartości fabrycznej 800x600 naciskając przyciski na panelu przednim ESC-> CH2 -> ESC 4. Uruchomienie i szybki start Po włączeniu zasilania należy poczekać aż system załaduje program. Jeśli pojawi się komunikat NO Hard Disk to oznacza, że nie został zainstalowany dysk twardy w urządzeniu. Pierwsze okno służy do wprowadzenia nazwy użytkownika i hasła. Status wyświetlany na ekranie monitora W górnym prawym rogu ekranu wyświetlane są informacje o wykryciu ruchu, nagrywaniu, nagrywaniu alarmowym. - detekcja ruchu - Niebieski znacznik nagrywanie - Zielony znacznik - detekcja ruchu nagrywanie włączane - Czerwony znacznik nagrywanie alarmowe - Szary znacznik ręczne nagrywanie

11 Wejście alarmowe peryferyjne/wyświetlanie alarmu na ekranie Informacje wyświetlane na pasku statusu monitora Cztery ikony wskazują status wejścia alarmowego. Kiedy wejście jest aktywne zmienia kolor na czerwony.

12 - powiększenie i zmniejszenie ekranu w pionie - powiększenie i zmniejszenie ekranu w poziomie - przesunięcie ekranu góra, dół, lewo, prawo - wyśrodkowanie ekranu

13 Jeśli dysk twardy został rozpoznany poprawnie to w tym oknie wyświetlane są informacje o dysku. Wciśnij [FORMATTING] by zacząć formatowanie dysku 4.4 Nagrywanie Są dwie metody nagrywania obrazu na rejestratorze, ręczna i z harmonogramu. Zapis tzw. Ręczny ma wyższy priorytet niż zapis z harmonogramu. Jeśli istnieje konflikt między ustawieniami w harmonogramie, a nagrywaniem ręcznym to nagrywanie ręczne będzie wykonywane do momentu jego zatrzymania. Rodzaje nagrywania to: - Niebieski znacznik nagrywanie - Zielony znacznik - detekcja ruchu nagrywanie włączane - Czerwony znacznik nagrywanie alarmowe - Szary znacznik ręczne nagrywanie

14 Nagrywanie ręczne Wybierz z paska menu pasek narzędzi, a następnie [Ręczne Nagrywanie] i zaznacz kamery, które mają być nagrywane. Wciśnij [ ] by rozpocząć nagrywanie ręczne. Nagrywanie z harmonogramu Wybierz z paska narzędzi [Ustawienia]->[Nagrywanie]->[Harmonogram Nagryw.] Ustawienia pokazano na rysunku poniżej.

15 Rodzaj nagrywania wybiera się przez dwukrotne naciśnięcie [Enter] lub dwukrotne wciśnięcie lewego przycisku myszy. Wybierz [OK] by potwierdzić wybór. Ustawienia zadziałają dopiero po zapisaniu zmian. 4.5 Odtwarzanie Po wciśnięciu [Paska Narzędzi]->[Wyszukiwanie nagrań] wybiera się datę i czas nagrania. Rezultaty wyszukiwania wyświetlane są w formie listy z zaznaczonymi różnymi kolorami rodzajami nagrań. Panel wyszukiwania

16 Kontrola odtwarzania Przewijanie do tyłu Pauza STOP Przewijanie do przodu Skocz do następnej klatki Przełączenie do widoku pełny/podział 4.6 Archiwizacja nagrań

17 Wciśnij [Archiwizacja] by uruchomić okno archiwizacji. System sam wykryje wszystkie dostępne nośniki danych umożliwiające archiwizację i wyświetli je w formie listy. Obsługiwane urządzenia to Flash Drive USB, zewnętrzny dysk twardy USB oraz nagrywarka USB DVD. System obsługuje format zapisu FAT32 Rodzaje zapisu: H.264 RAW i MP4 Gdy archiwizacja jest w formacie MP4, urządzenie do archiwizowanego materiału dodaje niezbędny dekoder. Dekoder jest instalowany w pierwszej kolejności. Zapisany materiał można odtworzyć tylko w Windows Media Plater. Gdy archiwizacja jest w formacie H.264, odtworzenie materiału możliwe jest tylko w specjalnym programie dostępnym w Internecie. Oprogramowanie nie jest dostarczone z rejestratorem. 4.7 Odtwarzanie zarchiwizowanego materiału na PC Przed odtworzeniem materiału należy zainstalować niezbędne dekodery. Po zainstalowaniu dekoderów można odtworzyć materiał w Windows Media Plater.

18 4.8 Kontrola PTZ Sterowanie lokalne Wybierz kamerę i wciśnij przycisk [PTZ]. Klawiszami nawigacyjnymi można sterować kamerą. 5. Ustawienia Systemowe

19 5.1 Język Zmiana języka wyświetlanych komunikatów i menu 5.2 Standard video NTSC, PAL 5.3 Rozdzielczość nagrywania Rejestrator wspiera tylko rozdzielczość CIF. NTSC CIF (352x240) PAL (352x288) 5.4 Ustawienia VGA Zmiana rozdzielczości wyjścia VGA 5.5 Format czasu 24 lub 12 godzinny 5.6 Ustawienia czasu Przed zmianą czasu należy zatrzymać nagrywanie. 5.7 Ustawienia hasła Ustawienia konta Admin i User Fabryczne hasło dla Admin to dla User to Nagrywanie poklatkowe FULL (25 kl./sek)->15 kl./sek.->7 kl./sek.->3 kl./sek.->1 kl./sek.-> lub zdefiniowane przez użytkownika. 5.9 Źródło nagrywania Obraz i dźwięk lub tylko obraz 5.10 Ustawienia wyświetlania Zdefiniowanie jaka informacja ma być wyświetlana na ekranie monitora. - Nazwa kamery i czas - Nazwa kamery - Czas - Nic

20 5.11 Nagrywanie Ustawienia rozszerzone Rejestrator przesyła strumieniowo obraz do przeglądarki internetowej i do urządzeń mobilnych Ustawienia kamer

21 5.13 Ustawienia Sieciowe Rejestrator obsługuje dwa rodzaje adresów IP - automatyczny nadawany przez serwer DHCP - ręczny stały adres IP http port Fabrycznie ustawiony na Port komunikacyjny Fabrycznie Media Port Fabrycznie 6050 Jeśli rejestrator zainstalowany jest za router em to na routerze należy przekierować port ze stałym adresem IP.

22 Udostępnianie plików Zaznaczenie tej opcji pozwala na udostępnienie plików znajdujących się na dysku rejestratora Wejścia Alarmowe Wejścia alarmowe mogą być typu NO lub NC Wszystkie kamery mają przypisane po jednym złączu z tyłu obudowy rejestratora. Do wejścia alarmowego należy podłączyć czujnik typu napięciowego do wejść alarmowych. Wyjście czujnika POSITIVE (+) wejścia 1-4 Wyjście czujnika Ground (-) wejścia 5-6 Maksymalne napięcie 5VDC
