Złoża gazu ziemnego i ropy naftowej na pograniczu Polski i Niemiec i ich znaczenie dla systemu energetycznego. Sławomir Kudela

Transkrypt

1 Złoża gazu ziemnego i ropy naftowej na pograniczu Polski i Niemiec i ich znaczenie dla systemu energetycznego Sławomir Kudela

2 Czym się zajmujemy? Wydobywamy ropę naftową i gaz ziemny» Gaz zaazotowany Zagospodarowujemy odkryte złoża, budujemy nowe kopalnie Jesteśmy operatorem podziemnych magazynów gazu 2

3 Tu pracujemy 5 Ośrodków Kopalń 22 kopalnie gazu ziemnego i ropy naftowej 2 podziemne magazyny gazu Daszewo, Bonikowo 2 ekspedyty kolejowe Odazotownia Grodzisk 3

4 Produkty handlowe otrzymywane z węglowodorów: 1961 (1) 1971 (2) 1999 (4) 2009 (7) 2012/13 (8) ropa naftowa ropa naftowa gaz zaazotowany ropa naftowa gaz zaazotowany ropa naftowa gaz zaazotowany siarka ropa naftowa gaz zaazotowany siarka siarka LPG LPG LPG (propanbutan) LNG (skroplony gaz ziemny) LNG gaz E gaz E (wysokometanowy) Koncentrat helu Koncentrat helu e. elektryczna (kogeneracja)

5 Wydobycie i produkcja w Oddziale w 2013 r. Ropa naftowa 732,1 tys. ton 3% krajowego zapotrzebowania Gaz ziemny 3,83 mld m³ 23,6% krajowego zapotrzebowania 5

6 Najważniejsze obiekty KRNiGZ Dębno Wydobycie 1040 t ropy/dobę KGZ Kościan-Brońsko Wydobycie m³/dobę KRNiGZ Lubiatów Wydobycie ok t ropy/dobę Odazotownia Grodzisk 6

7 Podziemne Magazyny Gazu PMG Bonikowo Stabilizacja wydobycia gazu Lw w Wielkopolsce Pojemność 200 mln m³ PMG Wierzchowice Pojemność robocza 1,2 mld m³ PMG Daszewo stabilizacja wydobycia gazu Ls na Pomorzu pojemność robocza 60 mln m³ 7

8 Rozmieszczenie złóż węglowodorów w województwie zachodniopomorskim Zasoby wydobywalne* (stan na r.): - ropa naftowa: 7,07 mln ton - gaz ziemny: 20,56 mld m³ Wydobycie w 2013 r.: - ropa naftowa: 347,9 tys. ton - gaz ziemny: 442,1 mln m³ * Łączne zasoby ze złóż zagospodarowanych i niezagospodarowanych 8

9 Zasoby złoża Barnówko-Mostno-Buszewo Zasoby wydobywalne: Ropa naftowa tys. ton Gaz ziemny mln m 3 9

10 Kopalnia Ropy Naftowej i Gazu Ziemnego Dębno Produkcja kopalni: ropa naftowa ton/dobę gaz ziemny nm 3 /godz. LPG ok. 55 ton/dobę siarka 70 ton/dobę siarki 10

11 Kopalnia Ropy Naftowej i Gazu Ziemnego Zielin Produkcja kopalni: - ropa naftowa ok. 25 ton/dobę, - LPG ok. 2,5 ton/dobę, - gaz ziemny ok nm 3 /godz, - siarka ok 6 ton/dobę. 11

12 Rozmieszczenie złóż węglowodorów w województwie lubuskim Zasoby wydobywalne* (stan na r.): - ropa naftowa: 5,48 mln ton - gaz ziemny: 9,01 mld m³ Wydobycie w 2013 r.: - ropa naftowa: 132,2 tys. ton - gaz ziemny: 213,7 mln m³ * Łączne zasoby ze złóż zagospodarowanych i niezagospodarowanych 12

13 Zasoby złóż LMG Zasoby wydobywalne: Lubiatów tys. ton ropy mln m³ gazu ziemnego Międzychód mln m³ gazu ziemnego Grotów tys. ton ropy 960 mln m³ gazu ziemnego 13

14 Kopalnia Ropy Naftowej i Gazu Ziemnego Lubiatów Produkcja kopalni: ropa naftowa ton/dobę LPG 40 ton/dobę gaz ziemny Nm 3 /godz siarka 40 ton/dobę siarki

15 15 KGZ Zielin - OG Górzyca

16 16 Mapa złóż Ołobok i Radoszyn

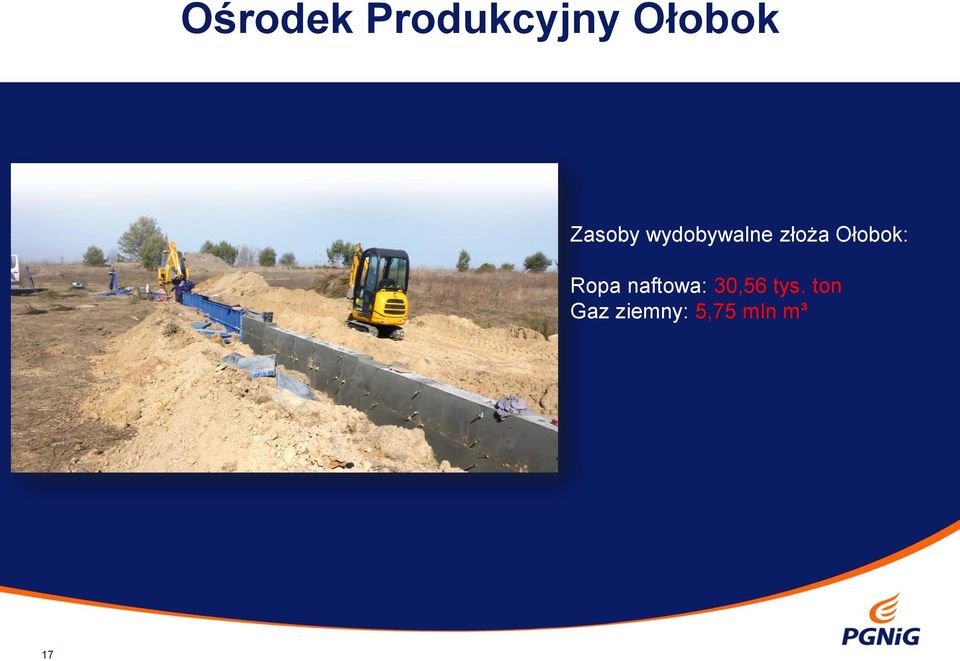

17 Ośrodek Produkcyjny Ołobok Zasoby wydobywalne złoża Ołobok: Ropa naftowa: 30,56 tys. ton Gaz ziemny: 5,75 mln m³ 17

18 Ośrodek Produkcyjny Radoszyn Zasoby wydobywalne złoża Radoszyn: Ropa naftowa: 591,12 tys. ton Gaz ziemny: 116,76 mln m³ Dwa agregaty napędzane silnikami gazowymi łączna moc bloku wynosi 3,6 MW Potrzeby własne ośrodka 500 kw 18

19 Ośrodek Grupowy Połęcko Zasoby wydobywalne złoża Połęcko: Ropa naftowa 75 tys. ton Jeden agregat napędzany silnikiem gazowym o mocy 1 MW Potrzeby własne ośrodka 200 kw 19

20 Rozmieszczenie złóż węglowodorów w województwie dolnośląskim Zasoby wydobywalne* (stan na r.): - ropa naftowa: - - gaz ziemny: 6,29 mld m³ Wydobycie w 2013 r.: - ropa naftowa: - - gaz ziemny: 605,1 mln m³ * Łączne zasoby ze złóż zagospodarowanych i niezagospodarowanych 20

21 Bezpieczeństwo energetyczne Nasza działalność w zakresie zapewnienia bezpieczeństwa energetycznego regionu 21

22 Pas nadmorski Kierunek Słupsk Gazociąg gazu zaazotowanego Ls Mieszalnia Gorzysław PZO Daszewo Gazociąg gazu wysokometanowego E PZO Gorzysław Mieszalnia Karlino Gazociąg gazu zaazotowanego Lm/Ln Gazociąg projektowany PMG Daszewo OG Ciechnowo 22

23 Schemat sieci gazociągów w rejonie województw dolnośląskiego i wielkopolskiego Kierunek LMG Kierunek Police Kierunek Piła Gazociąg gazu zaazotowanego Ls/Lm Gazociąg gazu wysokometanowego E KGZ Paproć Węzeł Sątopy Mieszalnia Grodzisk KGZ Kaleje Węzeł Kotowo KGZ Wielichowo PMG Bonikowo OG Zaniemyśl Węzeł Nowe Tłoki Węzeł Kościan PZO Mchy KGZ Radlin KGZ Kościan-Brońsko Gazociąg gazu zaazotowanego Lw OG Roszków Węzeł Krobia OG Jarocin KGZ Wilków KGZ Tarchały KGZ Załęcze KGZ Żuchlów KGZ Borzęcin PMG Wierzchowice KRIO Odolanów KGZ Bogdaj-Uciechów OG Czeszów OG Radziądz 23

24 Obiekty PGNiG i najważniejsze gazociągi w rejonie Ziemi Lubuskiej 24

25 25

26 Mieszalnia i Odazotownia Grodzisk szansa dla gazu pozasystemowego produkcja gazu wysokometanowego na potrzeby systemu Lw 26

27 Najwięksi odbiorcy energetyczni 1999 r. - EC Gorzów S.A. moc elektryczna 54,5 MWe moc cieplna 121 MWt odbiór 230 mln m 3 gazu pozasystemowego rocznie gaz ze złóż Dębno, Cychry, Górzyca, Zielin 2004 r. - EC Zielona Góra S.A. moc elektryczna 198 MWe moc cieplna 302 MWt odbiór 366 mln m 3 gazu Lw rocznie gaz ze złóż Kościan i Brońsko 2006 r. - Arctic Paper Kostrzyn S.A. moc elektryczna 40,4 MWe moc cieplna 169 MWt odbiór 121 mln m 3 gazu pozasystemowego rocznie gaz ze złóż Dębno, Cychry, Górzyca, Zielin

28 KRNiGZ Lubiatów Blok Energetyczny Produkcja energii elektrycznej (cztery generatory) - moc elektryczna 3,368 MW (łącznie ok. 13,5 MW) - moc cieplna 3,4 MW - Wyprowadzenie mocy do GPZ Drezdenko 28

29 Podsumowanie 1. Zasilamy gazem ziemnym z lokalnych złóż obiekty energetyczne w głównych miastach regionu. 2. Dokonaliśmy rozbudowy systemu gazociągów zasilających zapewniając bezpieczeństwo dostaw gazu. 3. Prowadzimy prace zmierzające do zagospodarowania nowych złóż, co przyczyni się do dalszego wzmocnienia bezpieczeństwa energetycznego regionu. 29

30 30 Dziękuję za uwagę
