Kopalnia Ropy Naftowej i Gazu Ziemnego Lubiatów. Sławomir Kudela Grzegorz Kowalski

Transkrypt

1 Kopalnia Ropy Naftowej i Gazu Ziemnego Lubiatów Sławomir Kudela Grzegorz Kowalski

2 Odkrycie złóż Lubiatów Międzychód Grotów czerwiec 2003 r. odkrycie złoża ropy naftowej Grotów (otworem Grotów-1) kwiecień 2001 r.: odkrycie złoża gazu ziemnego Międzychód (otworem Międzychód-4) grudzień 2002 r. odkrycie złoża ropy naftowej Lubiatów (otworem Lubiatów-1) 2

3 Mapa złóż Lubiatów-Międzychód-Grotów Zasoby geologiczne: Lubiatów ,0 tys. ton ropy 7 226,0 mln m 3 gazu Międzychód ,0 mln m 3 gazu Grotów ,0 tys. ton ropy 3 200,0 mln m 3 gazu Lubiatów Zasoby wydobywalne: 5 435,0 tys. ton ropy 1 812,0 mln m 3 gazu Międzychód 4 530,0 mln m 3 gazu Grotów 1 830,0 tys. ton ropy 960,0 mln m 3 gazu Powierzchnia złóż: Lubiatów 20,73 km 2 Międzychód 17,75 km 2 Grotów 15,34 km 2 3

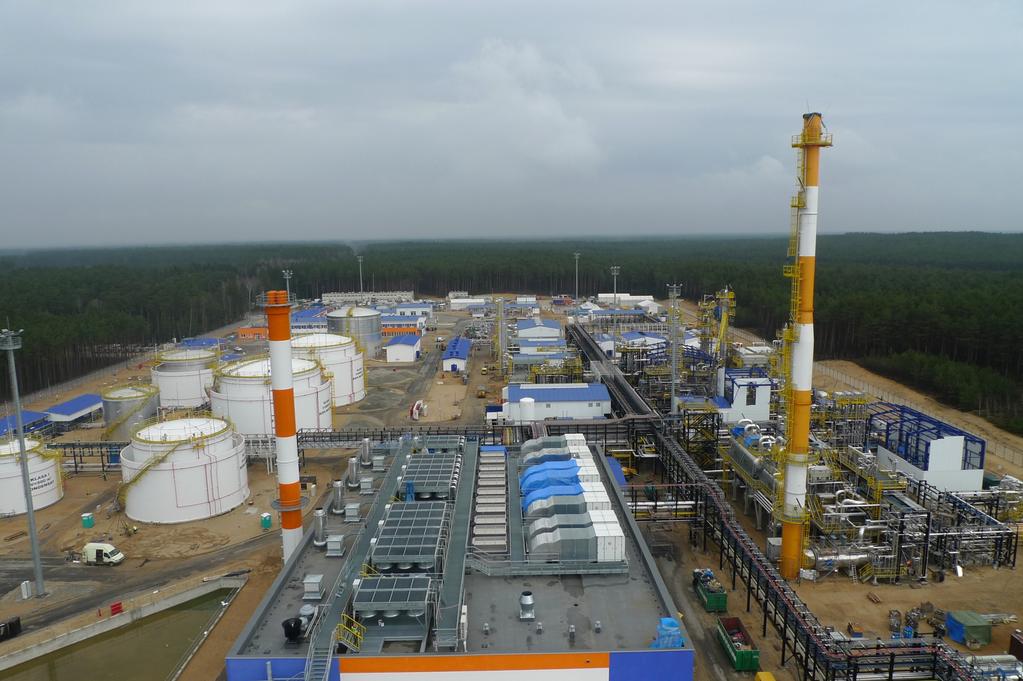

4 Budowa KRNiGZ Lubiatów fot. Anna Matuszak PBG-SA 4

5 Kalendarium budowy marzec 2007 r. sierpień 2008 r. grudzień 2008 r. wrzesień 2009 r. rozpoczęcie budowy Terminalu Ekspedycyjnego Wierzbno podpisanie umowy na realizację inwestycji pod nazwą Projekt LMG Ośrodek Centralny, strefy przyodwiertowe, rurociągi i inne oddanie do użytku Terminalu Ekspedycyjnego Wierzbno przekazanie terenu pod budowę KRNiGZ Lubiatów październik 2012 r. zakończenie odbiorów techniczny KRNiGZ Lubiatów, przystąpienie do rozruchu technologicznego obiektu grudzień 2012 r r r. uruchomienie pierwszej strefy i przesłanie płynów złożowych na OC odbiór końcowy inwestycji oficjalne otwarcie KRNiGZ Lubiatów z udziałem Premiera RP 5

6 6 Budowa KRNiGZ Lubiatów

7 Oficjalne otwarcie KRNiGZ Lubiatów z udziałem Premiera RP Oficjalne otwarcie KRNiGZ Lubiatów z udziałem Premiera RP r. 7

8 Schemat technologiczny KRNiGZ Lubiatów Mieszalnia Gazu Kłodawa STREFA PRZYODWIERTOWA SOWIA GÓRA-4 woda złożowa płyn złożowy gaz handlowy OŚRODEK CENTRALNY LUBIATÓW TE Wierzbno Mieszalnia Gazu Grodzisk ropa naftowa handlowa LPG siarka handlowa płyn złożowy STREFA PRZYODWIERTOWA SOWIA GÓRA-2K STREFA PRZYODWIERTOWA SOWIA GÓRA-1 OŚRODEK GRUPOWY MIĘDZYCHÓD MIĘDZYCHÓD-4, STREFA PRZYODWIERTOWA MIĘDZYCHÓD-5 OŚRODEKGRUPOWY MIĘDZYCHÓD-7H płyn złożowy płyn złożowy STREFAPRZYODWIERTOWA GROTÓW-2,GROTÓW-8H, GROTÓW GROTÓW-9H GROTÓW-1 płyn złożowy LUBIATÓW-4 LUBIATÓW I LUBIATÓW-1,LUBIATÓW-7H STREFAPRZYODWIERTOWA płyn złożowy LUBIATÓW II LUBIATÓW-2 OŚRODEKGRUPOWY 8

9 Strefy przyodwiertowe 10 stref przyodwiertowych, 14 odwiertów (w tym 2 horyzontalne i 4 kierunkowe) Wydajności odwiertów: - ropa naftowa ton ropy/dobę - gaz ziemny m 3 /min ( tys m 3 /dobę) 9

10 GAZ KWAŚNY GAZ KWAŚNY Schemat technologiczny KRNIGZ Lubiatów Ośrodek Centralny Lubiatów M IE S Z A L N IA K ŁO D A W A S T R E F Y P R Z Y O D W IE R T O W E U K Ł A D W L O T O W Y E LE K TR O C IE P Ł O W N IA IN S TA LA C J A U Z D A TN IA N IA W O D Y INSTALA CJA PR ODU KCJI PARY G A Z (LP) IN S T A LA CJA S U L F IN O L G AZ K O M P R E S O R Y G A Z U H A N D L O W E G O G AZ ROPA R O PA W ĘG LO W O DO RY WĘG LO W O D O R Y GAZ (LP) G A Z K W AŚNY G AZ Z R E G E N E R O W ANY G AZ T E R M IN A L E K S P E DY C Y JN Y W IE R Z B N O S E P A R A C JA W Y S O K O C IS N IE N IO W A I N IS K O C IS N IE N IO W A R O PA O DS A L A N IE R O P Y S U R O W E J R O PA S TA BILIZACJA R O P Y S U R O W E J R O PA M A G A Z Y N O W A N IE I Z A Ł A DU NE K R O P Y H A N D LO W E J ROPA WĘGLOWODORY WODA WĘGLOWODORY GAZ (LP) G A Z (H P) K O M P R E S O RY G A Z U K W A Ś N E G O G AZ W O D A G A Z (LP) W O D A IN S T A LA C JA A M IN O W A G A Z (LP) G AZ G A Z K W AŚN Y W ĘG LO W O DO RY S E P A R A C JA N IS K O TE M P E R A T U R O W A WĘG LO W O D O R Y G AZ G AZ G A Z Z R E G E N EROW AN Y G AZ S IT A M OLEK ULAR NE G A Z U G AZ Z R E G E N E R O W ANY ROPA O D G A Z O W A N IE, U Z D A T N IA N IE (IG F ) I M A G A Z Y N O W A NIE W O D Y Z Ł OŻ O W E J IN S T A LA CJA O DZ Y S K U S IA RK I E U R O C LA U S F R A K C J O NO W A N IE I O D Z Y S K L P G L P G S IT A M OLEK ULAR NE L P G S T R E F A P R Z Y O D W IE R T O W A S O W IA G Ó R A - 4 W O D A W O D A O D G A Z O W A NIE, M A G A Z Y N O W A N IE I Z A Ł A D U NE K W O D Y Z O D S A L A N IA W O D A S IA R KA S IA R KA Z A ŁA D U N E K S IA R K I C 5+ M A G A Z Y N O W A N IE I Z A Ł A D U NE K C 5+ C 5+ L P G L P G M A G A Z Y N O W A N IE I Z A Ł A D U NE K L P G A U T O C Y S T E R NA A U T O C Y S T E R N A INS TALA CJE PO MO CNICZE: IN S T A L A C J A G A Z U P A LIW O W E G O IN S T A LA C J A P O C H O D NI IN S T A LA C J A A Z O T U IN S T A LA C J A P O W IE T RZ A S T E R O W N ICZ E G O IN S T A LA C J A P R Z E C IW P O Ż A R O W A 10

11 Produkcja KRNiGZ Lubiatów Produkcja kopalni: ok ton/dobę ropy naftowej ok nm 3 /godz. gazu ziemnego ok 40 ton/dobę LPG ok 40 ton/dobę siarki

12 Wydobycie ropy naftowej w latach przez PGNiG SA Oddział w Zielonej Górze [tys. ton] * Plan na 2013 r % % 44% KRNiGZ Lubiatów KRNiGZ Dębno Pozostałe kopalnie * 12

13 13 System sterowania procesem technologicznym KRNiGZ Lubiatów

14 KRNiGZ Lubiatów w liczbach 10 ilość stref przyodwiertowych i ośrodków grupowych 14 ilość odwiertów (w tym 2 horyzontalne i 4 kierunkowe) 49 m wysokość flary 60 m wysokość dopalacza ok. 200 km łączna długość gazociągów ok. 12,5 ha powierzchnia Ośrodka Centralnego Lubiatów 3,35 MW moc jednego agregatu prądotwórczego (są 4 szt.) łącznie 13,4 MW 14

15 KRNiGZ Lubiatów pojemność magazynowa Ropa naftowa 2 x m 3 LPG 5 x 150 m 3 Siarka płynna 600 m 3 15

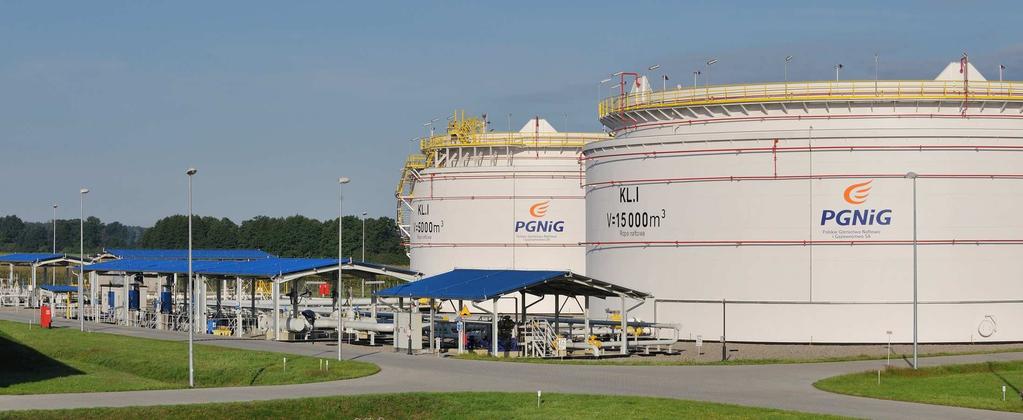

16 Terminal Ekspedycyjny Wierzbno Pojemność magazynowa: 5000 m 3 i m 3 16

17 Zastosowane na KRNiGZ Lubiatów nowoczesne rozwiązania techniczne 1. Instalacja odzysku siarki EUROCLAUS. 2. Instalacja odsalania ropy. 3. Blok energetyczny. 4. System detekcji wycieku na rurociągach technologicznych. 5. Pochodnia z zamkniętą komorą spalania. 6. Instalacja podgrzewania rurociągów technologicznych. 7. System monitoringu powietrza. 17

18 Instalacja odzysku siarki EUROCLAUS Reaktor: EUROCLAUS i dwa reaktory CLAUS. Konwersja siarkowodoru ze strumienia zasiarczonego gazu do siarki w postaci płynnej o wysokiej czystości (wymagana czystość siarki wynosi 99,9%). Stopień odzysku ogółu związków siarki dla wykonanej instalacji wynosi 99,5% mas. Technologia jest połączeniem konwencjonalnego procesu Clausa oraz procesów EUROCLAUS i SUPERCLAUS. Komory palników liniowych Długa żywotność złoża katalitycznego (nawet powyżej 5 lat), znaczna redukcja emisji dwutlenku siarki (do 90%), wysoka niezawodność procesu. 18

19 Instalacja odsalania ropy Zastosowana technologia odsalania ropy bazuje na odsalaczu 2-stopniowym wyposażonym w elektrodehydrator. Zastosowanie 2 stopni pozwala istotnie ograniczyć ilość wody demineralizowanej wymaganej dla procesu. Odsalacz ropy naftowej. Możliwe jest także odsolenie ropy niespełniającej wymagań handlowych, ze względu na zbyt dużą zawartość chlorków, dostarczonej z innych jednostek produkcyjnych. Odsolenie ropy do 35 mg/dm 3 chlorków. Najbardziej skuteczna metoda stosowana przy wydobyciu ropy naftowej. 19

20 20 Blok energetyczny na terenie OC Lubiatów

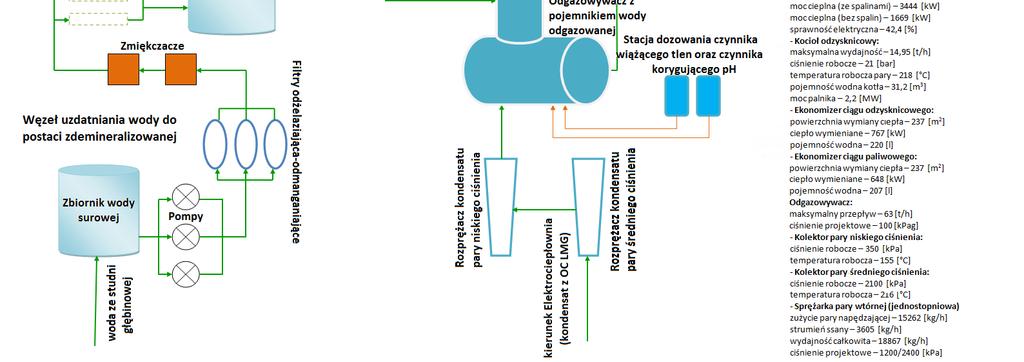

21 21 Schemat blokowy elektrociepłowni

22 System detekcji wycieku na rurociągach technologicznych. System detekcji firmy Acoustic Systems Incorporated. Umożliwia wykrycie nieszczelności wielkości 5 mm. Pozwala zlokalizować nieszczelność z dokładnością do 30 m. Wykrycie nieszczelności w czasie sek. 22

23 Pochodnia z zamkniętą komorą spalania. Flara naziemna produkcji ZEECO model EGF-1 o średnicy 3000 mm i wysokości 10 m. Spełnia wymóg osłony płomienia, wysoka sprawność procesu spalania, brak emisji dymu Wewnętrzna wykładziną z włókien ceramicznych eliminuje promieniowanie cieplne oraz emisję hałasu. Zmniejszenie areału wymaganego do wylesienia. 23

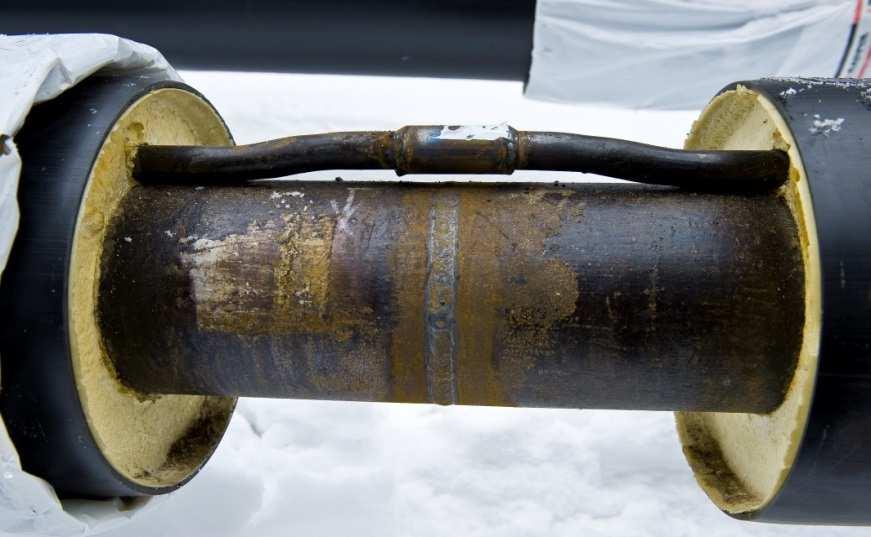

24 Schemat systemu STS ogrzewania rurociągów metodą prądów naskórkowych. Metoda STS polega na rezystancyjnym wytwarzaniu ciepła w rurce ferromagnetycznej przymocowanej do rurociągu technologicznego We wnętrzu rurki ferromagnetycznej zainstalowany jest izolowany przewód elektryczny, który zwarty jest z rurką w punkcie zakończenia instalacji rurociągowej. Zjawisko naskórkowe powoduje wypieranie prądu do wewnętrznej powierzchni rurki ferromagnetycznej. 24

25 25 System monitoringu powietrza i detekcji H2S

26 Podsumowanie Zastosowane podczas budowy KRNiGZ Lubiatów najnowocześniejsze rozwiązania technologiczne, zaawansowana automatyzacja procesu produkcyjnego oraz rozbudowane systemy bezpieczeństwa sprawiają, iż jest to obiekt w pełni bezpieczny dla środowiska naturalnego, zapewniający bezpieczeństwo okolicznych mieszkańców i załogi oraz gwarantujący ciągłość procesu technologicznego i uzyskanie wysokiej jakości produktów handlowych. Dzięki tej inwestycji znacząco zwiększy się krajowe wydobycie zarówno ropy naftowej jak i gazu ziemnego ze złóż konwencjonalnych. Zagospodarowanie złóż LMG jest ważnym krokiem w kierunku zwiększenia wydobycia ropy naftowej i gazu ziemnego przez PGNiG SA, a tym samym wzmocnienia bezpieczeństwa energetycznego kraju. 26

27 Dziękuję za uwagę 27
