1 GEODEZYJNE POMIARY SZCZEGÓŁOWE 2 WYKŁAD 1 STANDARDY TECHNICZNE DOTYCZĄCE OSNÓW SZCZEGÓŁOWYCH I ICH INTERPRETACJA 1

2 Delegacja zawarta w art. 19 ust. 1 pkt. 6 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz. U. z 2010 r. Nr 193, poz. 1287): Minister właściwy do spraw administracji publicznej określi, w drodze rozporządzenia organizację, tryb i standardy techniczne zakładania i utrzymywania podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych oraz szczegółowych osnów geodezyjnych, szczegółowy zakres informacji gromadzonych w bazie danych państwowego rejestru podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych oraz w bazie danych szczegółowych osnów geodezyjnych, a także standardy techniczne dotyczące tworzenia tych baz, ich aktualizacji i udostępniania, mając na uwadze ich referencyjne znaczenie dla infrastruktury informacji przestrzennej oraz harmonizację zbiorów danych tych baz z innymi zbiorami, o których mowa w art. 4 ust. 1a i 1b (ustawy Prawo geodezyjne i kartograficzne). Rozporządzenie MAiC z dnia 14 lutego 2012 r. opublikowane w dniu 30 marca 2012 r., weszło w życie w dniu 14 kwietnia 2012 r. 2

3 3

4 W pracach nad Rozporządzeniem zostały wykorzystane: NORMY MIĘDZYNARODOWE I KRAJOWE Normy Europejskie serii PN-EN ISO: 19101:2005, TS 19103, 19107:2005, 19109:2005, 19110:2005, 19111:2005, 19112:2006, 19115:2006, 19116:2006, 19136:2007, Polskie Normy serii PN: 74/N-02210, 86/N-02207, 87/N-02212, 87/N-02213, 87/N-02251, 87/N-02260, INSTRUKCJE I WYTYCZNE TECHNICZNE Instrukcje Techniczne: G-1, G-2, O-1, (O1/O2), O-3, O-4, Wytyczne Techniczne: G-1.2, G-1.3, G-1.4, G-1.5, G-1.6, G-1.7, G-1.9, G-1-10, G-1.11, G-2.1, G-2.2, G-2.5, G

5 5

6 NIEKTÓRE ZMIANY I NOWOŚCI wprowadza do obiegu prawnego system wspomagania pomiarów satelitarnych i nawigacji ASG-EUPOS, włącza stacje referencyjne systemu ASG-EUPOS do podstawowej osnowy geodezyjnej kraju, wprowadza nową kategorię osnowy fundamentalnej we wszystkich rodzajach osnów oraz pojęcie osnowy wielofunkcyjnej, wprowadza podział osnów na 3 klasy: 1 klasa osnowa podstawowa fundamentalna, 2 klasa osnowa podstawowa bazowa, 3 klasa osnowa szczegółowa, oznaczane cyframi arabskimi, wprowadza obowiązek stosowania satelitarnych metod obserwacji GNSS do zakładania podstawowych i szczegółowych osnów geodezyjnych, wprowadza obowiązek zakładania osnowy zintegrowanej, co najmniej 6 poziomej i wysokościowej (2D+1D lub 3D),

7 wprowadza wymóg sporządzania i wymiany dokumentacji geodezyjnej w formie elektronicznej, wprowadza jednolity sposob definiowania i opisu obiektów w języku GML, nakłada wymóg nadawanie numeru w momencie założenia punktu (punkt osnowy może mieć tylko jeden numer niezależnie od zakwalifikowania go do rożnych rodzajów osnów), określa minimalny zakres informacji gromadzonych w bazie danych państwowego rejestru osnów podstawowych oraz w bazie danych szczegółowych osnów geodezyjnych, określa zakres i tryb wymiany danych zawartych w bazie danych osnów podstawowych i bazie danych osnów szczegółowych, wprowadza obowiązek udostępniania danych osnowy poprzez geoportal infrastruktury przestrzennej, dopuszcza stosowanie modeli matematyczno-fizycznych do redukcji wyników pomiarów geodezyjnych, likwiduje obowiązek sporządzania oraz przekazywania do zasobu operatu przejściowego 7

8 likwiduje obowiązek podawania danych osobowych właściciela nieruchomości na opisie topograficznym, likwiduje obowiązek sporządzania wstępnego projektu technicznego modernizacji osnowy, nie dopuszcza zakładania punktów podstawowej osnowy poziomej metodami klasycznymi, nie dopuszcza stosowania standardu wymiany danych SWING przy udostępnianiu danych z baz danych osnów, ogranicza do 3 liczbę ekscentrów punktów szczegółowej osnowy geodezyjnej (punkty przeniesienia i punkty kierunkowe będą ekscentrami), wprowadza obowiązek sprawdzania i certyfikacji instrumentów pomiarowych i przymiarów, wprowadza obowiązek posiadania uprawnień z zakresu pomiarów podstawowych przez osoby kierujące zakładaniem osnów, wprowadza okresy przejściowe na dostosowanie baz danych osnów do wymogów rozporządzenia. 8

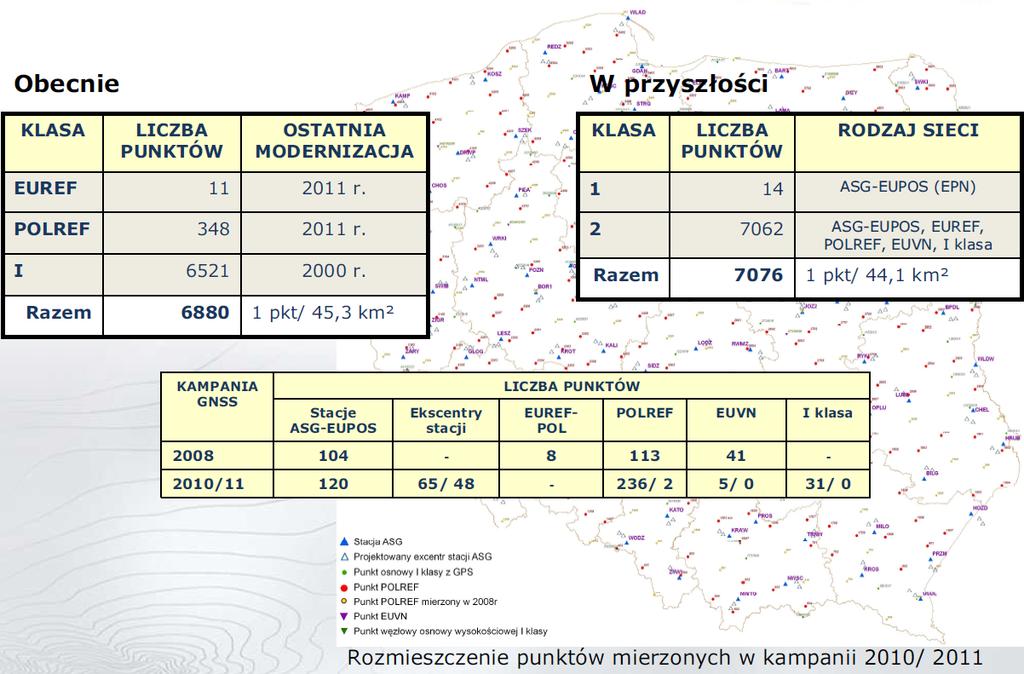

9 PODSTAWOWA OSNOWA POZIOMA PRZED PO 9

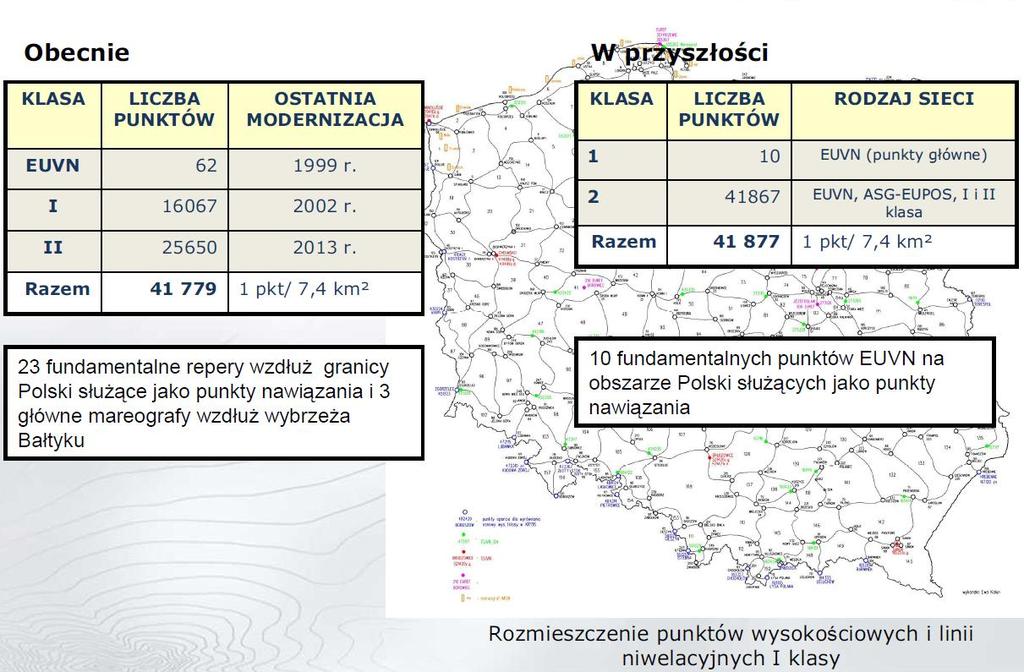

10 PODSTAWOWA OSNOWA WYSOKOŚCIOWA PRZED PO 10

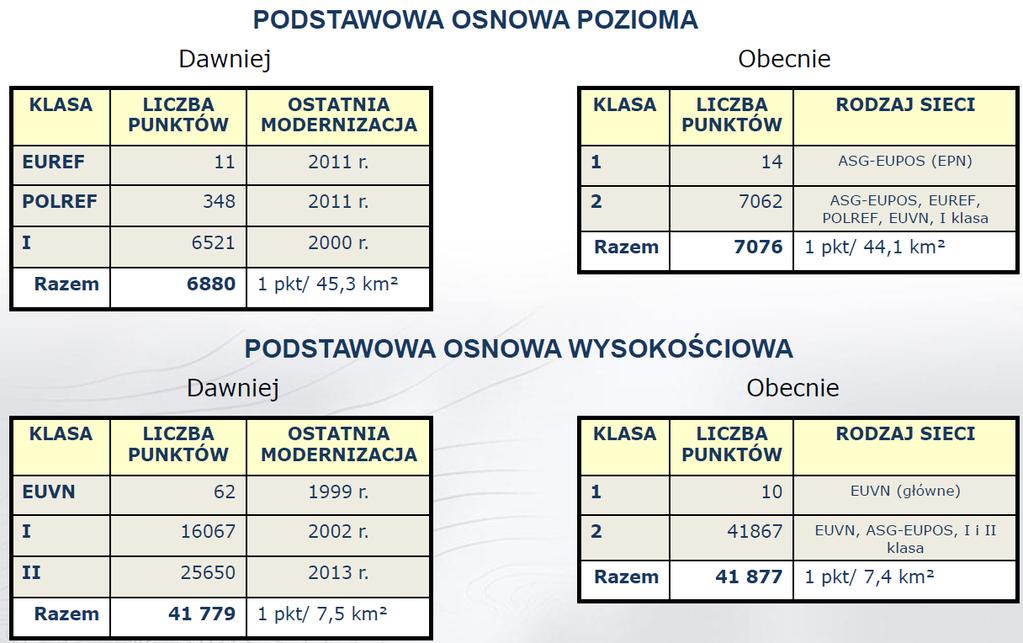

11 OSNOWA PODSTAWOWA 11

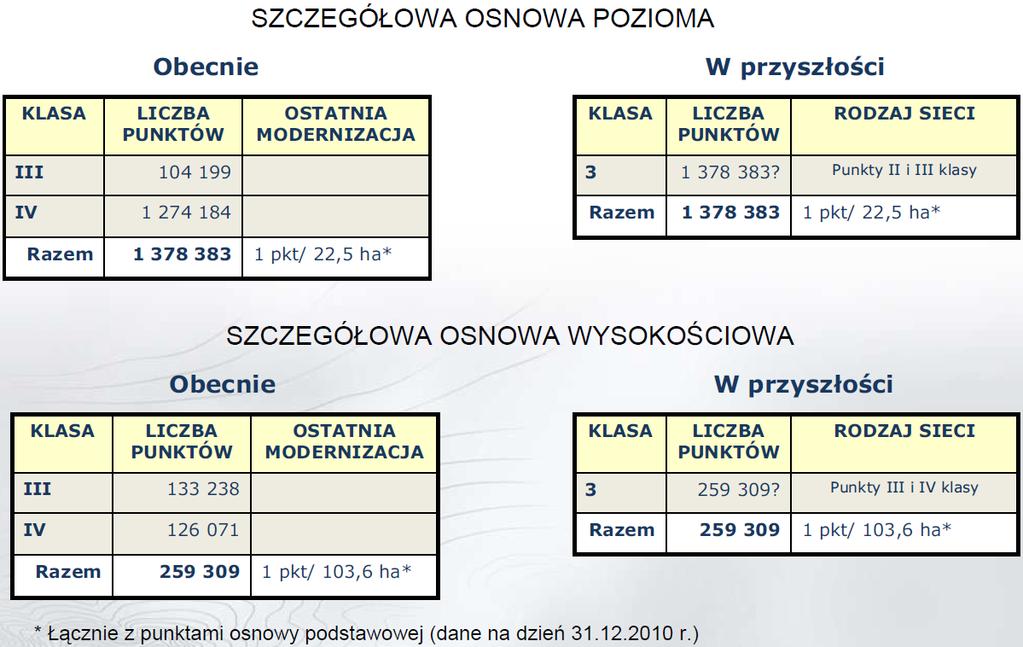

12 OSNOWA SZCZEGÓŁOWA PRZED PO PRZED PO 12 DANE NA KONIEC 2010 ROKU

13 OSNOWA SZCZEGÓŁOWA PRZED PO PRZED PO DANE NA KONIEC 2012 ROKU 13

14 14

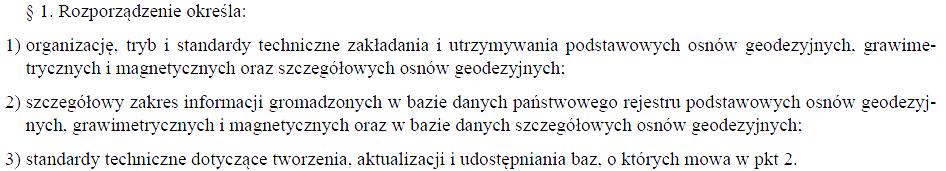

15 Zakres rozporządzenia: 15

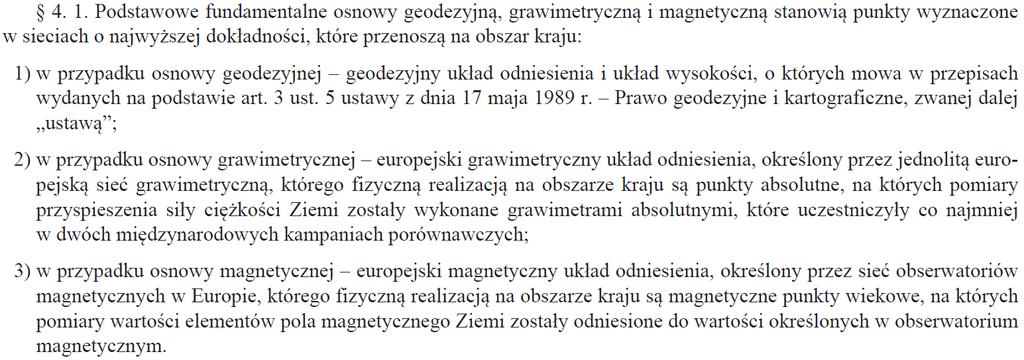

16 Podstawowe pojęcia: 16

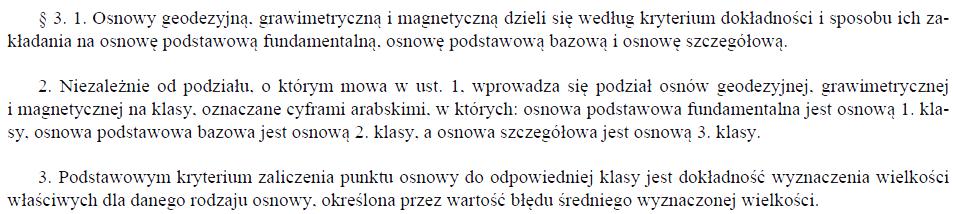

17 Podział: 17

18 18

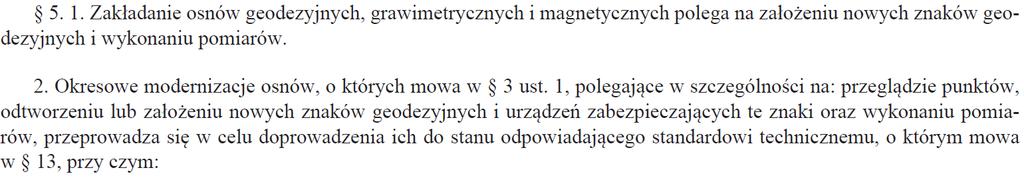

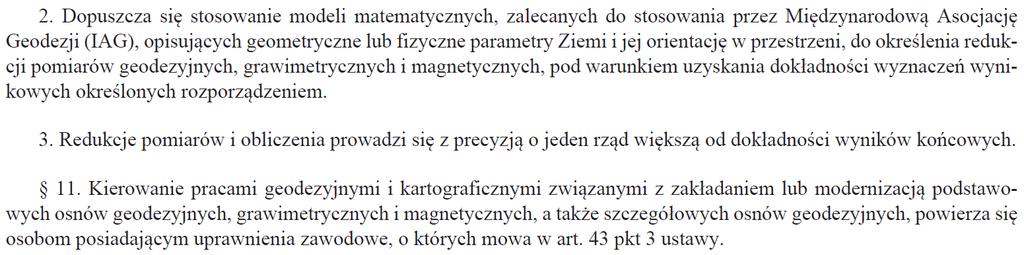

19 Zakładanie i modernizacja: 19

20 20

21 21

22 22

23 Bazy danych: 23

24 Dane w bazie dla osnów szczegółowych: 24

25 25

26 Przepisy przejściowe: 26

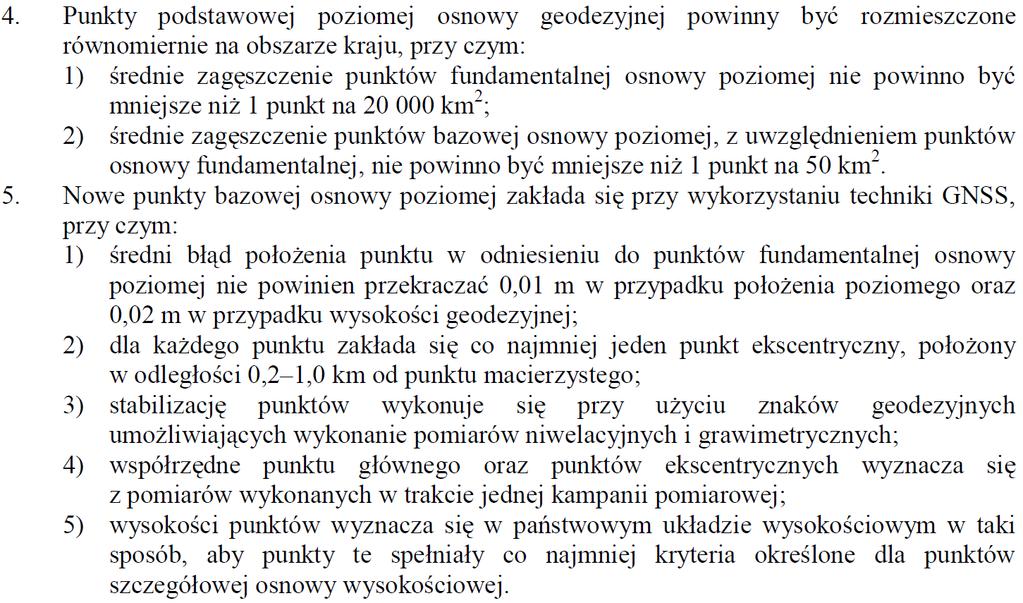

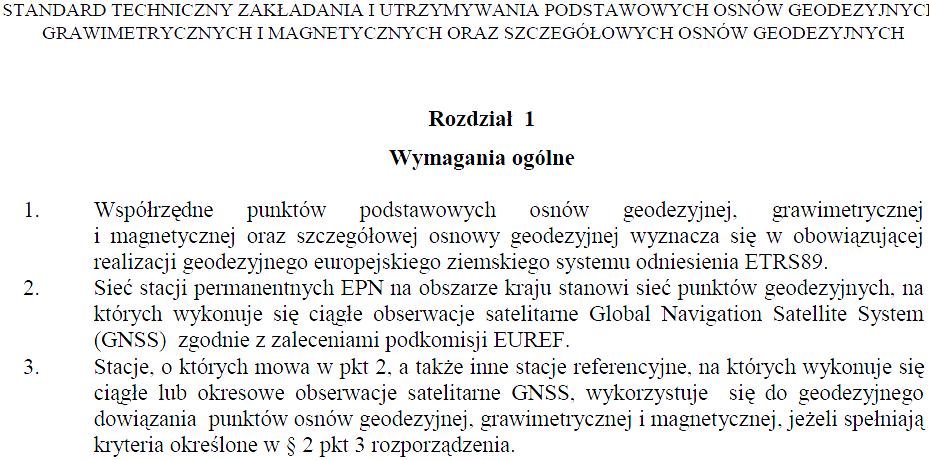

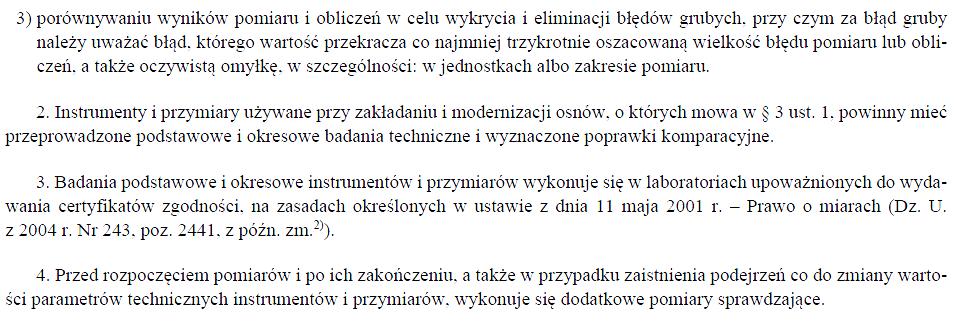

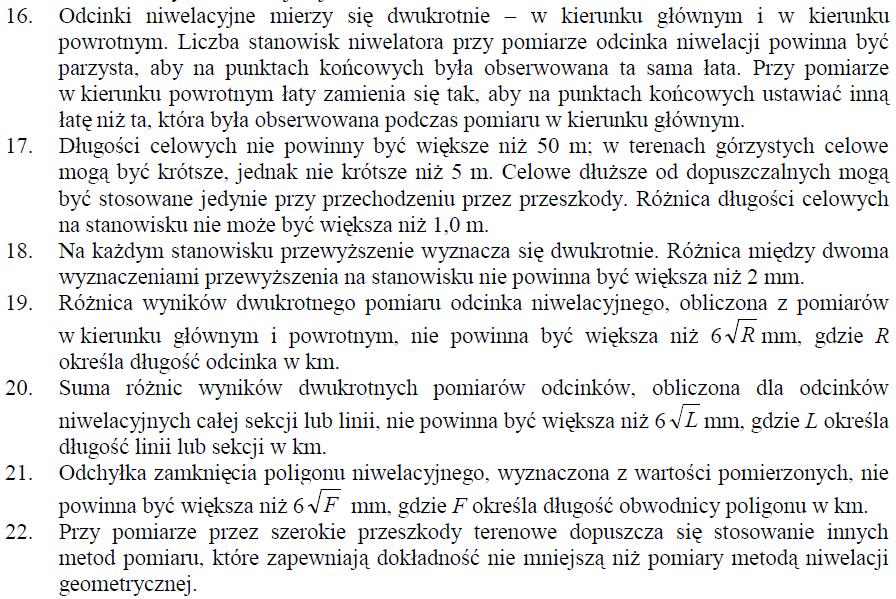

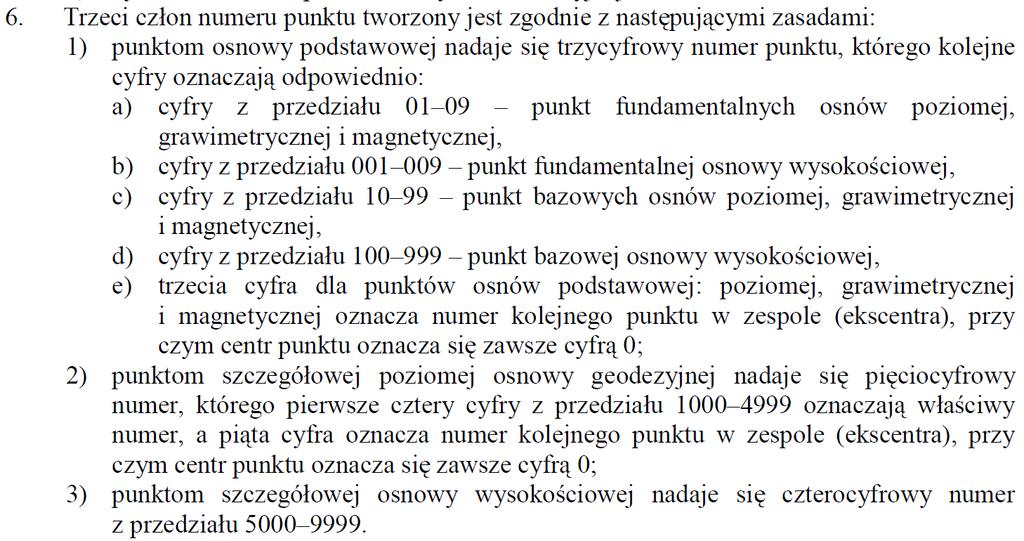

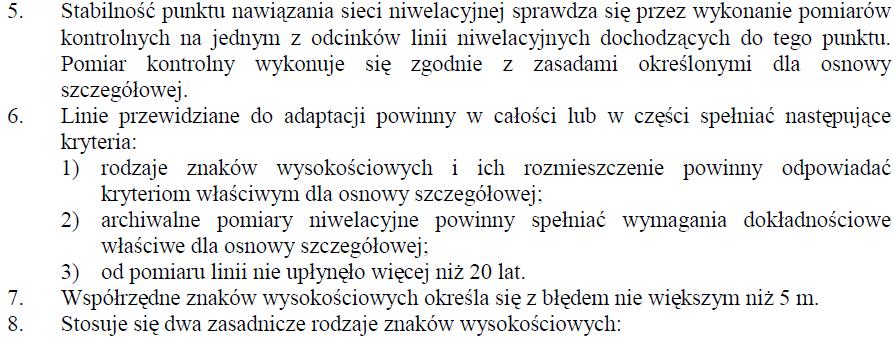

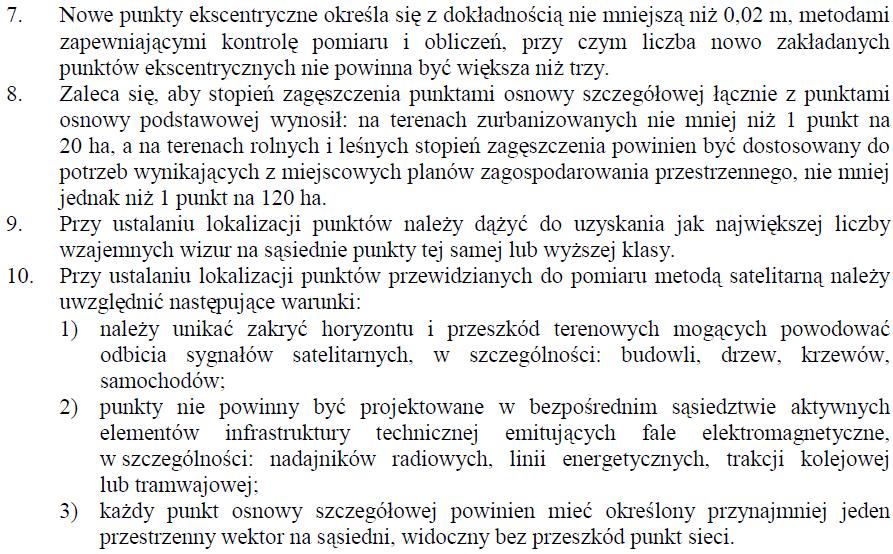

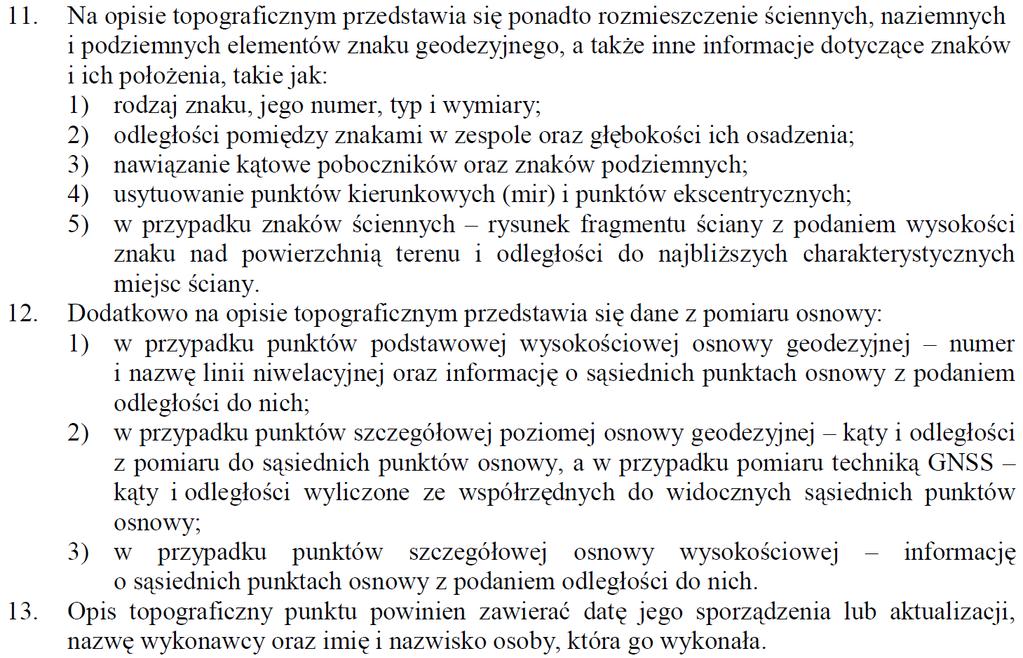

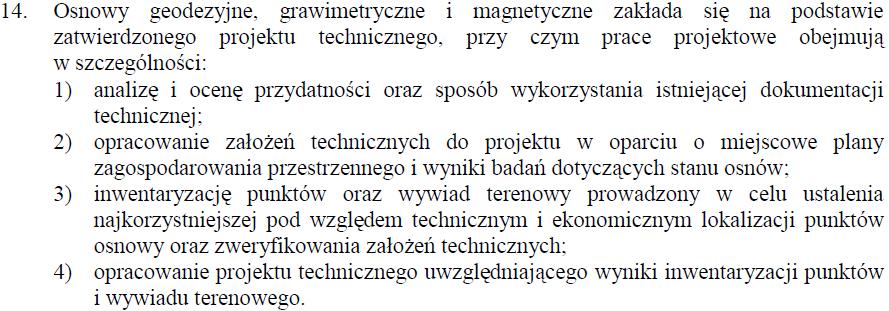

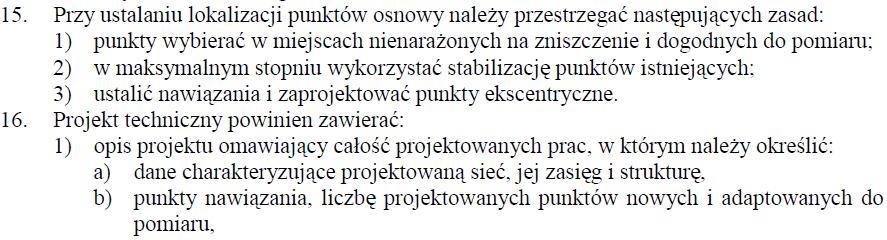

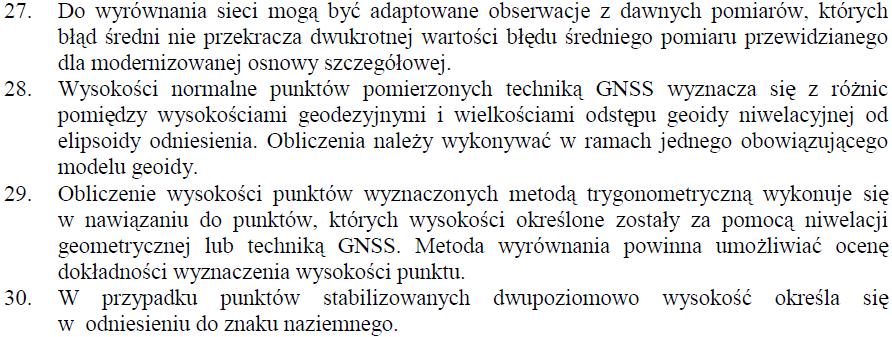

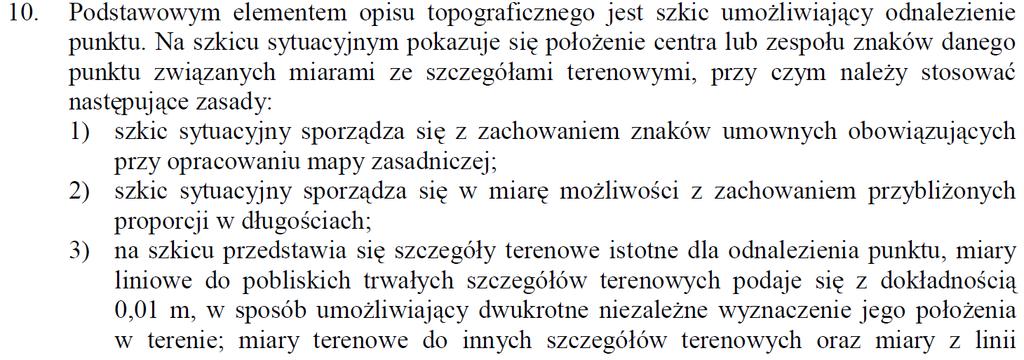

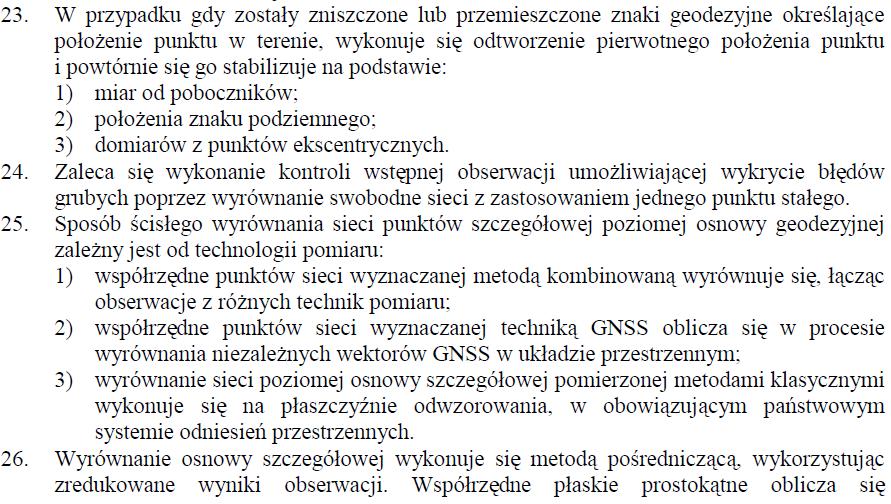

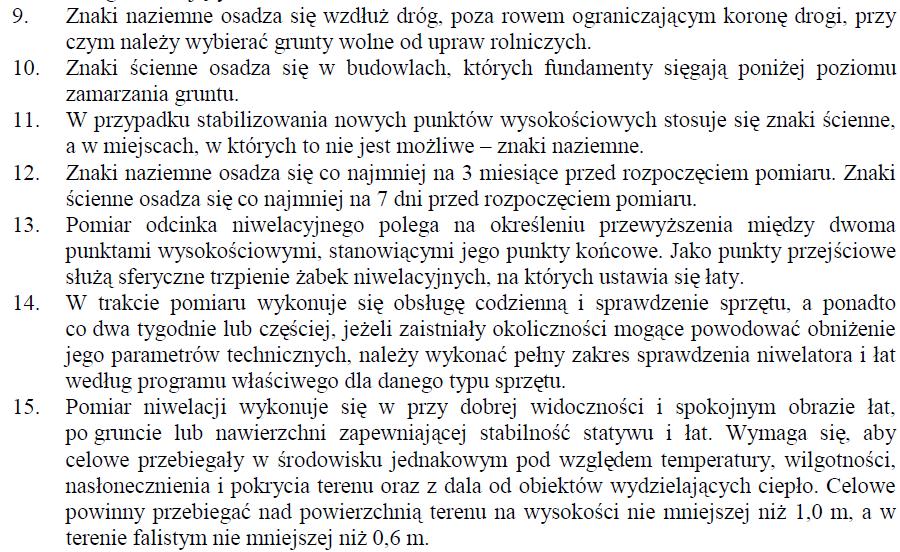

27 STANDARD TECHNICZNY ZAŁACZNIK NR 1 DO ROZPORZĄDZENIA 27

28 28

29 29

30 30

31 v 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

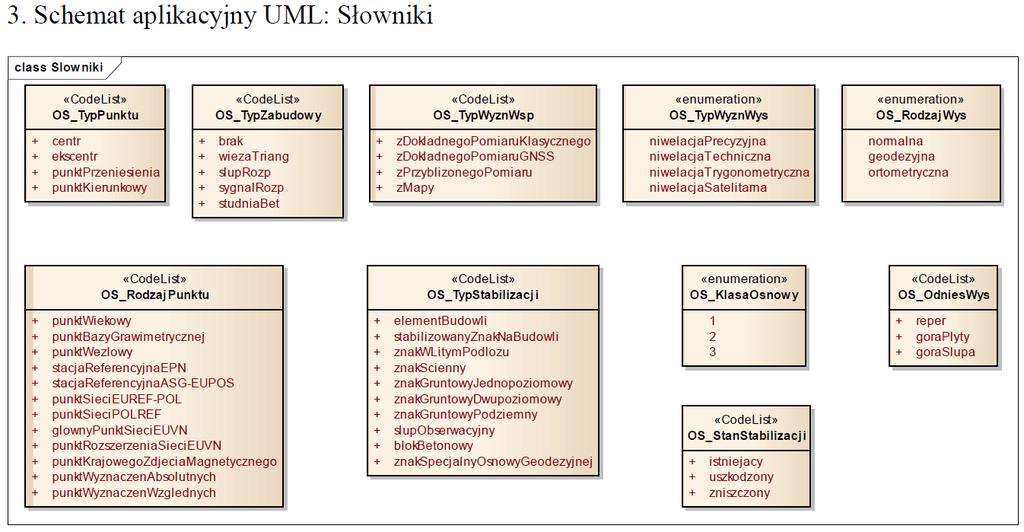

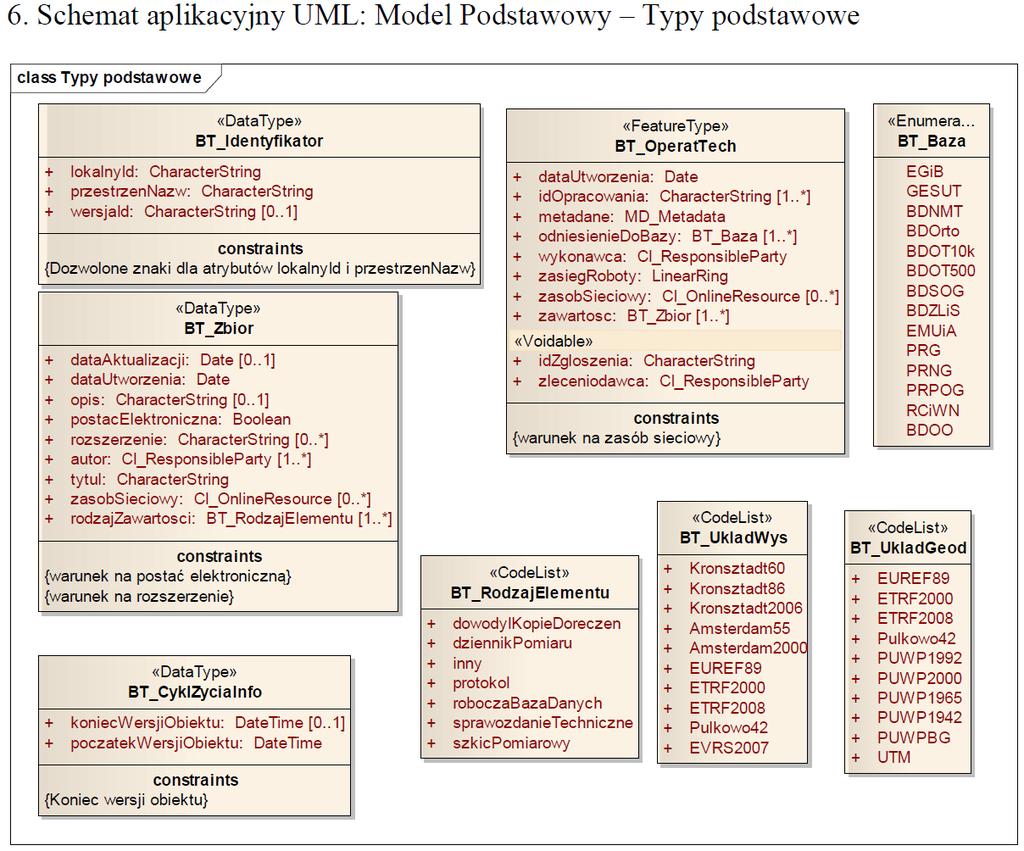

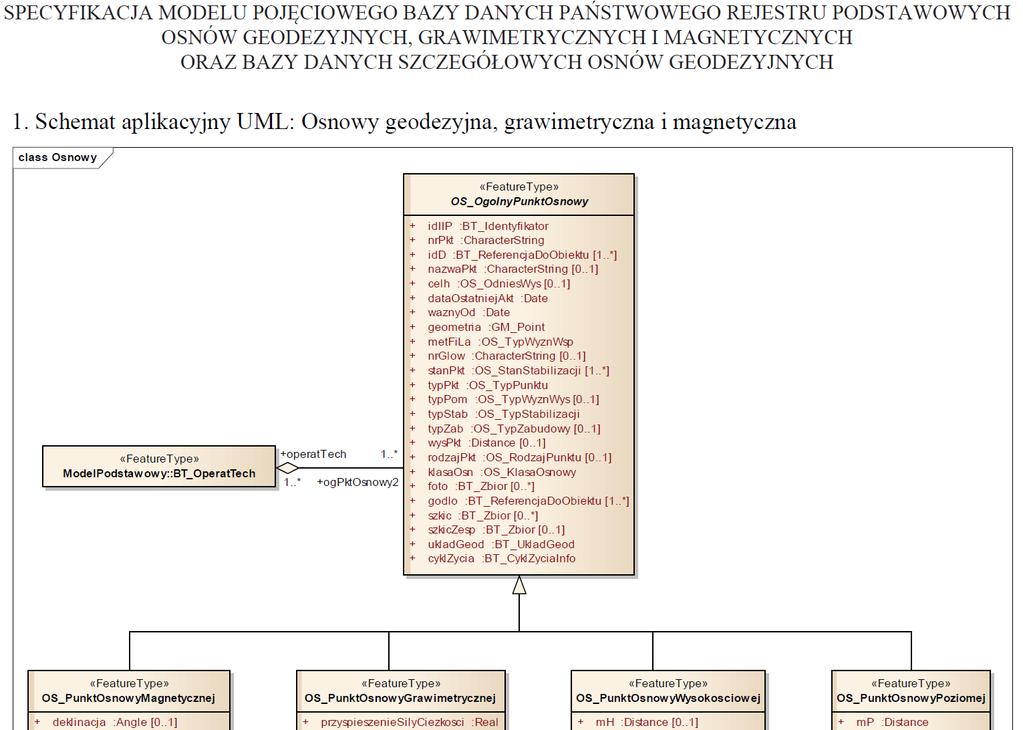

55 ZAŁACZNIK NR 2 DO ROZPORZĄDZENIA 55

56 56

57 57

58 58

59 59

60 60

61 61

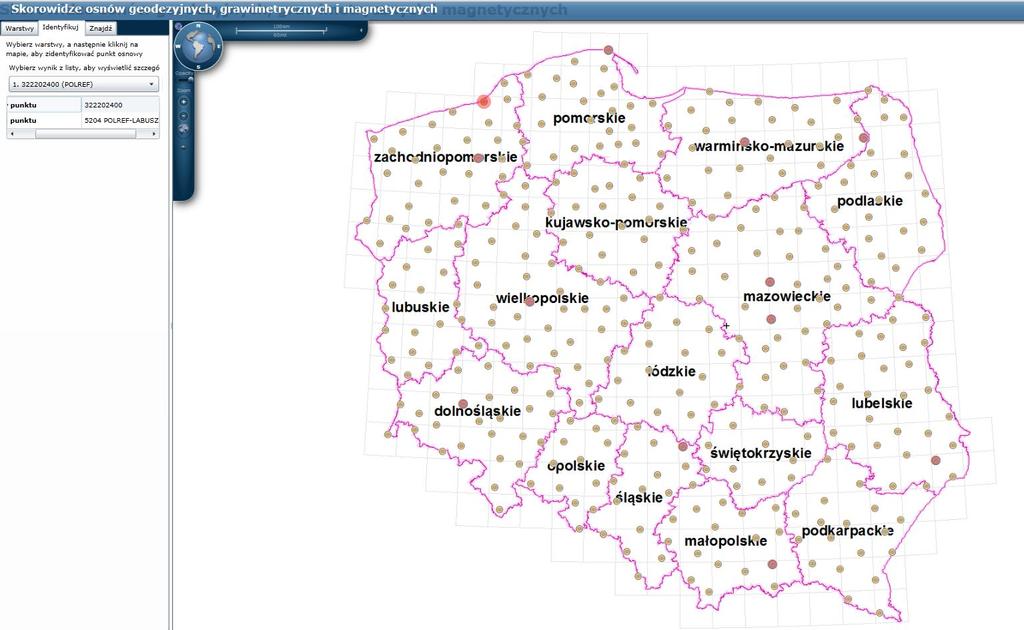

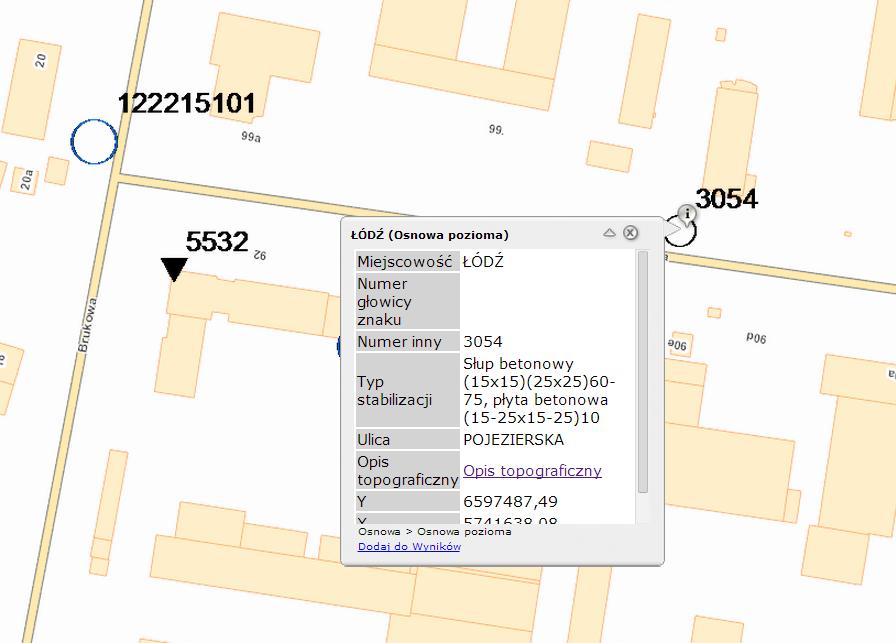

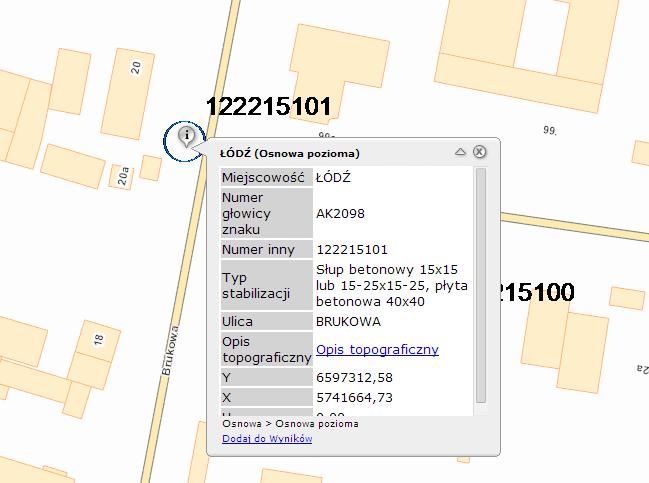

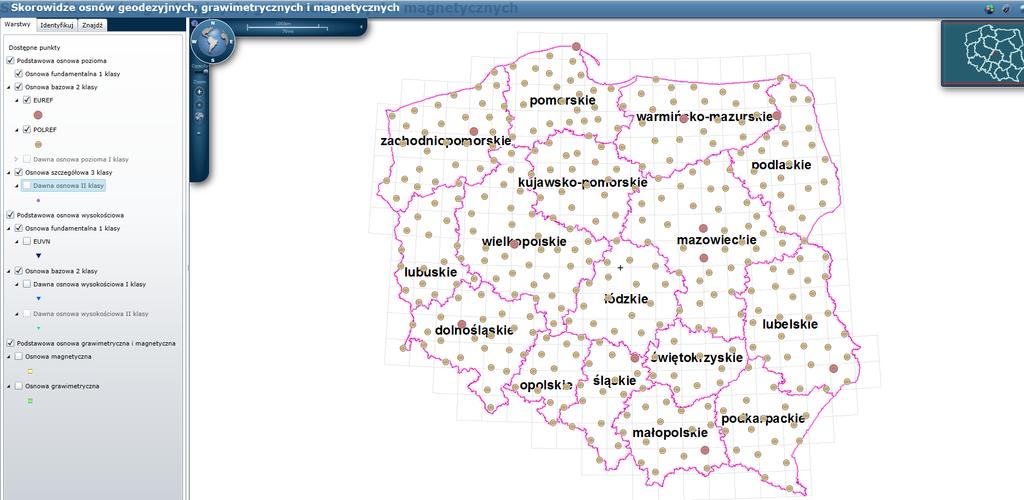

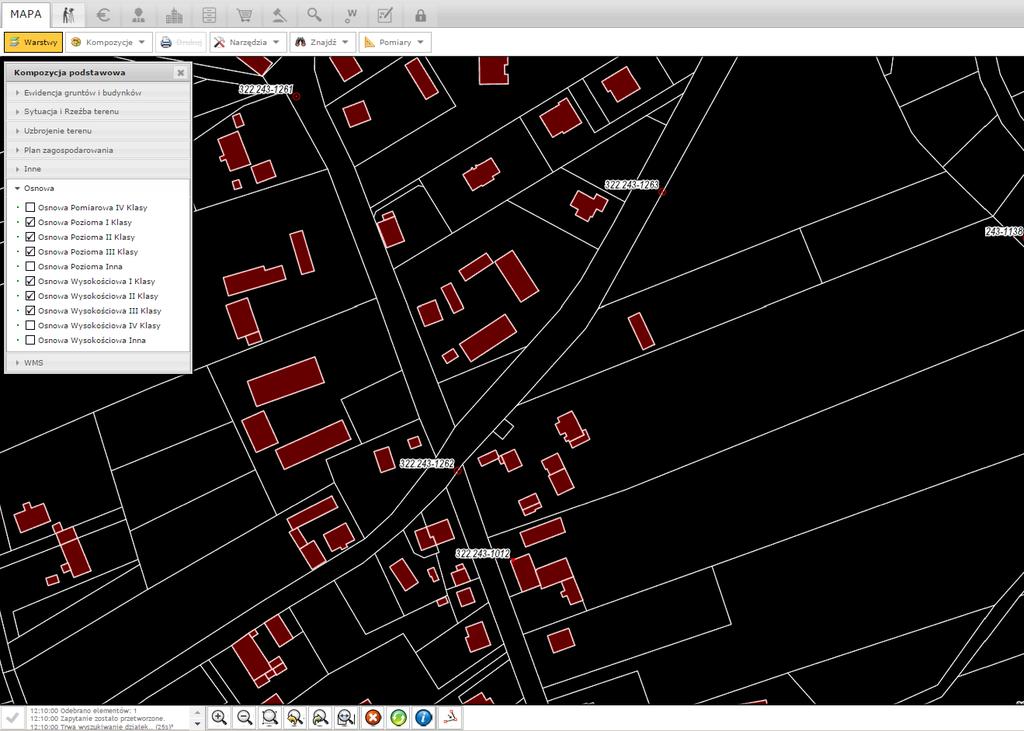

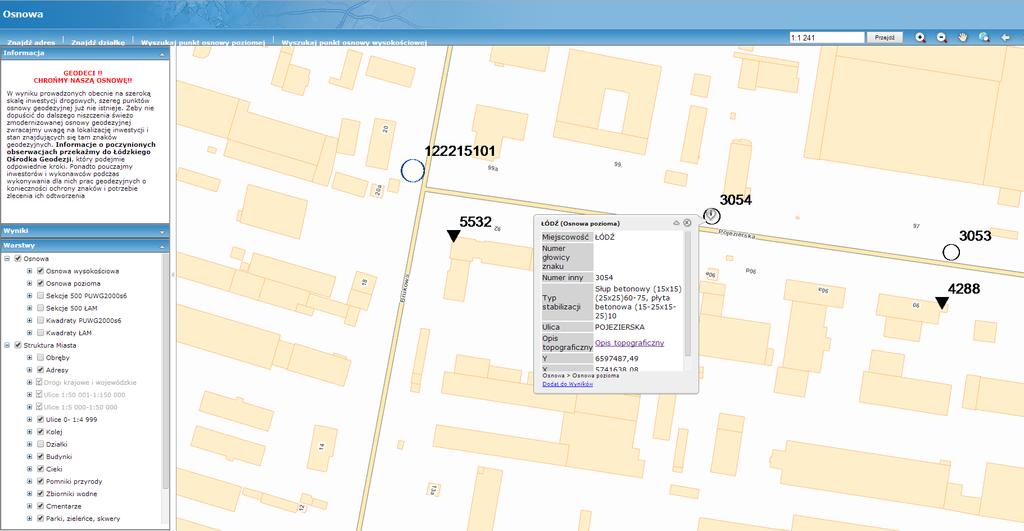

62 PORTALE Z INFORMACJAMI DOTYCZĄCYMI OSNÓW KORZYSTAJĄCE Z DANYCH ZAWARTYCH W ODPOWIEDNICH BAZACH KRAJOWE (OSNOWY PODSTAWOWE) POWIATOWE (OSNOWY SZCZEGÓŁOWE) JESZCZE 62

63 63

64 64

65 65

66 66

67 67

68 68

69 69

70 70

71 71

72 72

73 73

74 LITERATURA Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U nr 193 poz tekst jednolity z późniejszymi zmianami). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U. 2012, poz. 352). Graszka W., Osnowa geodezyjna w świetle rozporządzenia Ministra Administracji i Cyfryzacji w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych, GUGiK, Szkolenie Służby Geodezyjnej i Kartograficznej, Ustroń, maja 2012 r. Graszka W., ASG-EUPOS w obowiązujących standardach technicznych, GUGiK, Szkolenie użytkowników ASG-EUPOS, Białobrzegi, grudnia 2013 r. (dostęp: ) (dostęp: ) (dostęp: ) (dostęp: ) (dostęp: ) 74
