1 NEW HOIST GENERATION WYNIK NASZEGO DOŚWIADCZENIA

2 Ponad 60 lat doświadczeń Ponad instalacji stanowi podstawę naszego doświadczenia 2 Spis treści Ponad 0 lat doświadczenia... GHB11, nowy wciągnik... Konstrukcja modułowa i na wymiar... Charakteryzuje się bezpieczeństwem i niezawodnością... Szeroka gama rozwiązań / 6 Firma GH rozpoczęła swoją działalność w 196 roku od produkcji elementów urządzeń dźwignicowych. Od tego czasu nasze produkty zostały zamontowane w ponad 60 krajach, znajdując zastosowanie w większości branż. Wieloletnie doświadczenie i uznanie jakości naszych produktów wśród Klientów uplasowało firmę GH w grupie najważniejszych europejskich producentów sektora urządzeń dźwignicowych. Energetycznie efektywny... Tabela wyboru... 9 Serwis techniczny i części zamienne... Nasza obecność na świecie... 11

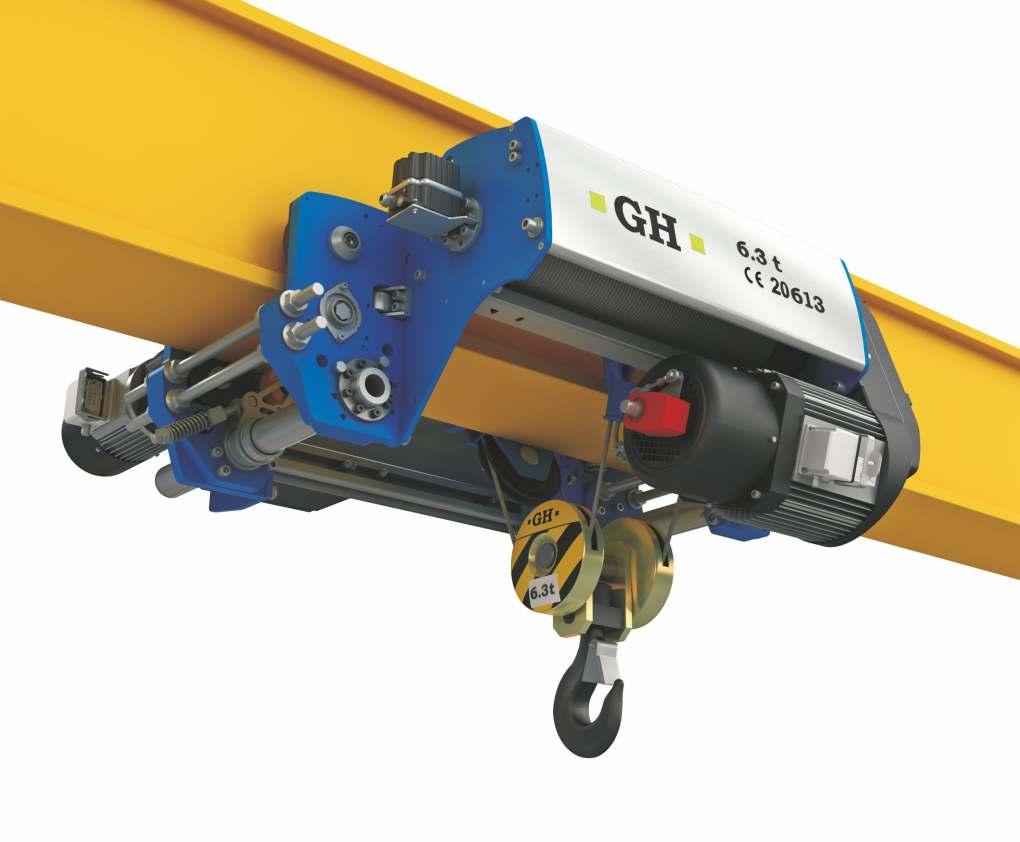

3 Zaprojektowaliśmy nowy wciągnik INDUSTRIAS ELECTROMECANICAS GH, S.A Czego powinniśmy oczekiwać od nowoczesnego urządzenia? Bezpieczeństwa Niezawodności Wydajności Trwałości Konserwacji Falownik jazdy i podnoszenia w standardzie. Grupa natężenia pracy minimum M w standardzie. Konstrukcja w kształcie litery C, zapewniająca największy zakres pracy. Zredukowana waga, przenosząca tym samym mniejsze naciski na konstrukcję. Zgodność z normą bezpieczeństwa wg Europejskiej Dyrektywy Maszynowej 06/2/CE. Konstrukcja zwiększająca wydajność i minimalizująca zakres konserwacji. Szybkozłącza w silnikach i szafach elektrycznych.

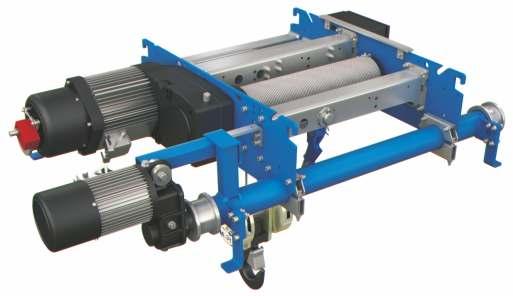

4 Wciągnik modułowy i na wymiar Konstrukcja modułowa, dopasowywana na wymiar dla różnych przełożeń i szerokości dźwigara Konstrukcja modułowa nowego w c i ą g n i k a G H B 11 p o z w a l a stosować zamiennie komponenty, w celu konfiguracji różnego rodzaju wciągników, zarówno jeśli chodzi o dostosowanie przełożenia (/1,, /2 itd.), długości bębna, czy też montaż drugiego silnika. przełożenie /1 Taka konstrukcja pozwala firmie GH oferować wciągnik konkurencyjny i wyprodukować go w krótkim czasie. przełożenie

5 Wciągnik solidny i niezawodny dla każdego rodzaju produktu Szczególne rozwiązania dla każdej gałęzi przemysłu i środowiska pracy Wciągnik standardowy Elektrownie wiatrowe Hutnictwo Lotnictwo Obróbka metali Odlewnictwo Papiernictwo Prefabrykaty Przemysł budowlany Przemysł kolejowy Przemysł motoryzacyjny Przemysł stoczniowy Spalarnie odpadów Terminale kontenerowe Załadunek stali Załadunek kamienia Żegluga Wciągarka o niskiej zabudowie Produkty jakie oferuje firma GH w poszczególnych sektorach zostały zaprojektowane tak, abyśmy mogli oferować naszym Klientom maksymalne korzyści możliwie najtaniej. Podstawę stanowią niezawodność, bezpieczeństwo, trwałość, cena i minimalna konserwacja. Wciągarka standardowa

6 Kontrola prędkości poprzez falownik, dający większą wydajność m/min m/min 2% obciążenia 6 Charakterystyka Bezpieczeństwo Niezawodność Wybór prędkości. P ł y n n o ś ć r u c h ó w. K o n t r o l a przyspieszania i zwalniania, zapobiegająca niebezpiecznym wahaniom ładunku. H a m o w a n i e e l e k t r y c z n e, zmieniające hamulec użytkowy w hamulec bezpieczeństwa. Dłuższy czas pracy mechanizmów. Zwarta konstrukcja, minimalne odległości, które pozwalają w pełni wykorzystać przestrzeń. Mniejsza waga (brak przeciwwagi), z m n i e j s z e n i e n a c i s k ó w n a konstrukcję. Grupa natężenia pracy minimum M. Współczynnik bezpieczeństwa liny zgodnie z dyrektywą UE (min ). Podwójny wyłącznik krańcowy podnoszenia. Kontrola Okresu Bezpiecznej Eksploatacji. Kontrola wahania obciążenia. Kontrola pracy i konserwacji. Zabezpieczenie przed opadaniem ładunku. Czujnik luzowania liny opcjonalny. Zabezpieczenie przed zmianą lub utratą fazy. Zabezpieczenie przed przegrzaniem się silników. Solidna konstrukcja wszystkich elementów. Dłuższy czas pracy komponentów urządzenia. Wprowadzenie nowoczesnych materiałów, w celu przedłużenia czasu pracy urządzenia. Konstrukcja modułowa. Mniejsze koszty związane z czasem postoju maszyny. Mniejsze koszty konserwacji w czasie użytkowania mechanizmu podnoszenia. Oszczędności energetyczne. Brak przeciwwag - Mniejszy moment bezwładności. Silnik, hamulec jazdy - Optymalna konstrukcja GH. - Regulacja prędkości falownikiem. - Napęd bezpośredni na koła. Silnik, hamulec podnoszenia - Optymalna konstrukcja GH. - Zabezpieczenie enkoderem. - Ochrona IP- wg DIN Względny czas pracy 60% ED. Przekładnia o zębach śrubowych - Cicha praca. - Świetne smarowanie. - Koła zębate w zamkniętym korpusie wypełnionym smarem płynnym. Prowadnica liny - Materiał najnowszej generacji. - Mniejsze zużycie liny, a tym samy wydłużony czas pracy. Ogranicznik udźwigu. Pewne mocowanie ładunku poprzez zabezpieczenie na haku.

7 9 mm 3 mm Najwyższa technologia dostosowana do potrzeb Klienta Kontrola obciążenia Wszystkie wciągniki wyposażone są w elektroniczny ogranicznik udźwigu model ALE-0/TN, który posiada funkcje zapisywania i kontroli. Został zaprojektowany, aby kontrolować przeciążenia, luzowanie liny i wzrost t e m p e r a t u r y s i l n i k a. Wykorzystywany także po to, aby zapamiętywać spektrum obciążeń m e c h a n i z m u p o d n o s z e n i a (wciągników) zgodnie z normą UNE 919. W połączeniu z czujnikiem przeciążenia pozwala opcjonalnie na wizualizację podwieszonego ładunku, a także na kontrolę Okresu Bezpiecznej Eksploatacji: - Ilość operacji podnoszenia. - Ilość operacji podnoszenia załączanych impulsowo. - Czas operacji podnoszenia. - Ilość przeciążeń. - Ilość operacji jazdy wciągarki. - Ilość operacji jazdy suwnicy. - Aktywacja alarmu kolejnego przeglądu ustawiona na godzinę i/lub datę. Te dane można wyświetlić na wyświetlaczu sterowania radiowego. Elektroniczny ogranicznik udźwigu (ALE-0/TN) Rodzaje wciągników Cechy naszych produktów dobierane są w taki sposób, aby spełnić oczekiwania naszych Klientów. - Wciągnik do jazdy po łuku. - Wciągarka boczna. - Wciągnik z wózkiem konsolowym. - Wciągarka obrotowa. - Wciągarka z dwoma wciągnikami. - Wciągarka z podwójnym hakiem. - Wciągarka ustawiona równolegle do czołownic. - Wciągarka o niskiej zabudowie z podestem. - Wciągarka ze zwijakiem kablowym. - Wciągnik pomiędzy dźwigarami. - Wciągarka z dwoma wyjściami liny o kołach jezdnych zębatych i torze jezdnym w postaci listwy zębatej (przemysł stoczniowy/morski). Inne opcje - Czujnik antykolizyjny. - Waga z wyświetlaczem. - Hamulec bezpieczeństwa na bębnie. - Blokada haka. - Sterowanie radiowe. - Wizualizacja danych na sterowaniu radiowym. - Wciągnik z obrotowym hakiem. Sterowanie radiowe z wyświetlaczem (na radio) Falownik w standardzie dla podnoszenia i jazdy

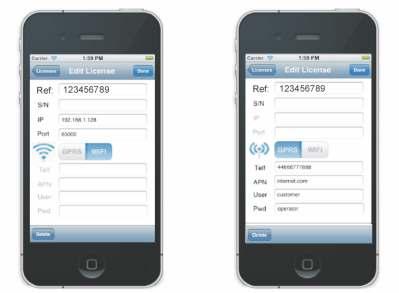

8 Urządzenia o wysokiej sprawności energetycznej i optymalnej konstrukcji Wprowadzenie najnowszej technologii w naszym wciągniku potwierdza, że doskonalimy się we wszystkim Aplikacja firmy GH na Smartphone pozwala sprawdzić informacje na temat Okresu Bezpiecznej Eksploatacji którejkolwiek z suwnic firmy GH zainstalowanych na świecie. W opcjonalnym połączeniu z ALM0N można uzyskać dostęp do następujących informacji: - Ilość operacji podnoszenia i czas ich trwania. - Ilość operacji jazdy. - Historia ostatnich 00 przeciążeń i aktywowanie alarmu w celu wykonania konserwacji. O s z c z ę d n o ś ć e n e r g e t y c z n a i ochrona środowiska w dzisiejszych czasach stały się tematami bardzo ważnymi dla obecnych systemów inżynierskich. Propozycja firmy GH koncentruje się przede wszystkim na wykorzystaniu falowników z funkcją odzysku energii. Zalety w stosunku do konwencjonalnych falowników są następujące: - Wysoka sprawność energetyczna. - Nie jest wymagany rezystor hamowania. - Wytwarzana jest minimalna ilość ciepła podczas hamowania. - Ogromny potencjał oszczędności energetycznej. Energia hamowania może być ponownie wykorzystana w innej części instalacji, obniżając w ten sposób koszty eksploatacyjne. Technologia ta ma szczególne zastosowanie w suwnicach o wysokiej grupie natężenia pracy i dla procesów cyklicznych. Przesuń obraz do kolejnego ekranu

9 Dostęp do szerokiej gamy produktów Standard: falownik podnoszenia Modele GHA12, GHB11 i GHD13 - Prędkość nominalna przy pełnym obciążeniu m/min. - Prędkość 1/ obciążenia m/min. Opcja: Silnik o dwóch prędkościach Prędkość podnoszenia - /0, m/min. GHB11, GHD13 Prędkość podnoszenia - /1,2 m/min. GHA12 Dostępne są także inne opcje. B11 R H2 M Przełożenie (,/1,/2;...) Rodzaj wciągnika. Rozmiar (A, B, D). Wersja. Grupa natężenia pracy FEM (M,.., M) Wysokość podnoszenia (H1,.., H) Prędkość podnoszenia ( m/min = 0) Udźwig wciągnika (Np.: 3,2 t = 03; t = ) Rodzaj wciągnika. Wykonanie (N: wciągnik podwieszany; R: wciągnik o niskiej zabudowie; B: wciągarka o niskiej zabudowie; F: Wciągnik stały; T: wciągarka standardowa) kg Wciągnik Pręd. Przełożenie Grupa m/min FEM GHA12_01M GHA12_0121 /1 M GHB11_0111M M GHB11_0122M M GHB11_0111 GHB11_0122 GHA12_01M GHA12_0121M GHB11_0122M GHB11_0111M GHD13_0122M GHD13_0111M GHA12_02M GHB11_022M GHB11_02M GHB11_0221 GHB11_022 GHD13_0222M GHD13_0211M GHD13_0222 GHD13_0211 GHA12_02 GHB11_022 GHB11_02 GHB11_0221M GHB11_022M GHD13_0221M GHD13_022M GHD13_0222 GHD13_0211 GHD13_0222M GHD13_0211M /1 /1 /2 /2 /1 /2 /2 /2 M M M M M M M M M M M M M M M M M Tabela wyboru wciągnika Wysokość podnoszenia (m) H1 H2 H3 H, 9 1, 1,, 9 1, 1,2,,26,26 1,2 1,2,,26,26,6 1,2 1,2 2,1,3 2,1,3,3 2,1 1,9 2, 13, 13, 1,9 2, 1,9 2, 13, 13, 1, 1,9 2, 1,9 2,, 21,6 3,2 1, 3,2 1,, 21,6 1, 3,2, 1,6, 1,6,, 1,6, 1,6,,3,,3,,, ,6 23, ,6 23,6 2, 1, kg Wciągnik Pręd. Przełożenie Grupa m/min FEM GHA12_03M /1 M GHB11_03M GHB11_032M GHB11_03M GHD13_0321M GHD13_032M GHD13_0322M GHD13_0311M GHB11_0M GHB11_0 GHD13_02M GHD13_0M GHD13_021 GHD13_02 GHB11_0 GHB11_0M GHD13_0M GHD13_02 GHD13_0 GHD13_021M GHD13_02M GHB11_06M GHD13_06M GHD13_062M GHD13_06M GHD13_0M GHD13_0 GHD13_ GHD13_M /1 /2 /2 /1 /1 /2 /2 /1 /1 /1 /2 /2 /1 /1 /2 /1 /1 /1 /1 M M M M M M M M M M M M M M M M M M M M Wysokość podnoszenia (m) H1 H2 H3 H, 3,6,26,6 1,2 3,6 3,6,6,6 3,6 3,6 3,,6,6 3,6 3,,6 3, 3, 3, 3, 6, 13, 1, 1,9 2, 6, 6, 1, 1, 6, 6,,2 1, 1, 6,,2 1,,2,2,2,2, 1, GHD13_12M /1 M 3,,2, 23,6 2, 1, , 1, 2, 1, 2, 1, 2, 1, 2, 1, 9

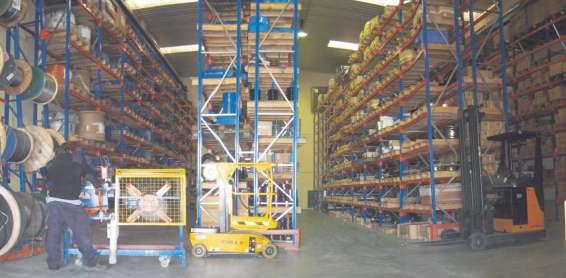

10 Serwis techniczny, konserwacja i oryginalne części zamienne Zaprojektowaliśmy nowoczesny wciągnik, lekki i solidny, który wymaga minimalnej konserwacji Centrum dystrybucyjne części zamiennych GH Naszym celem jest zagwarantowanie funkcjonalności i trwałości urządzeń, oferujemy pełny zakres usług, w skład których wchodzi serwis posprzedażowy, wsparcie techniczne i dostawa części zamiennych: - Konserwacje prewencyjne i planowe. - Konserwacje naprawcze. - Zapas oryginalnych części zamiennych. - Szkolenia w zakresie obsługi suwnic.

11 Obecność w 3 RUSSIA KRAJACH NA KONTYNENTACH POLAND FRANCE USA (IL) PORTUGAL SPAIN USA (TX) CHINA UAE MEXICO INDIA zainstalowane dźwigi THAILAND COLOMBIA 0 PERU BRAZIL W GH, ROZWIĄZANIA NA CAŁYM ŚWIECIE TOP GH, Hiszpania siedziba główna NAJLEPSZYCH PRODUCENTÓW DŹWIGÓW NA ŚWIECIE Beasain Olaberria Alsasua Bakaiku Jaén BIURA CENTRALNE T: ghcranes@ghcranes.com GH GLOBAL SERVICE T: globalservice@ghcranes.com CENTRUM OBRÓBKA T: CENTRUM PRODUKCJI SUWNIC T: CZĘŚCI ZAMIENNE T: GH, delegacje na świecie Meksyk Chiny Kolumbia Shangai GH (SHANGHAI) LIFTING EQUIPMENT CO., LTD. T: ghchina@ghsa.com GH COLOMBIA SAS T: yezpeleta@ghsa.com Peru Polska Lima Queretaro GRÚAS GH MEXICO SA DE CV T: ghmexico@ghsa.com.mx GH PERÚ S.A.C. T: gferradas@ghsa.com GH CRANES SP. Z O.O. T: intertech@ghsa.pl Tajlandia UAE USA LGH Cranes T: +66 (0) M: +66 (0) ghthailand@ghsa.com Chonburi Dubai GH Cranes Arabia FZCO Office no. 1, th Floor, Jafza Building, Jebal Ali Free Zone. P.O Box Number T: gharabia@ghcranes.com GH CRANES USA T: (1) 2 32 ghcranesusa@ghsa.com Bogotá Francja Couëron GH FRANCE SA T: +33(0) ghfrance@ghsa.com Kłobuck Illinois Indie Pune GH CRANES INDIA PVT. LTD. T: ghindia@ghsa.com Portugalia Mamede do Coronado Rosja GH PORTUGAL T: geral@ghsa.com GH RUSSIA T: + (9) ghrussia@ghsa.com USA F&G CRANES T: (92) info@fg-ind.com Texas Moskwa anfora.net Cabreúva GH DO BRASIL IND. E COM. LTDA. T: ghdobrasil@ghdobrasil.com.br 1.0 Brazylia

12 WYMYŚLONE, SKONSTRUOWANE I POD OPIEKĄ NASZYCH NAJLEPSZYCH ZESPOŁÓW Wideo z nowym wciągnikiem GHB11 możesz obejrzeć skanując niniejszy kod QR lub wchodząc na stronę internetową o następującym adresie URL: POLSKA GH CRANES SP Z O.O. UL. GÓRNICZA 2B, 2-0 KŁOBUCK TEL.: INTERTECH@GHSA.PL anfora.net 0.
