1 ZEFIR D7-P5-T10 Dla domku weekendowego NR KRS , NIP:PL ; REGON:

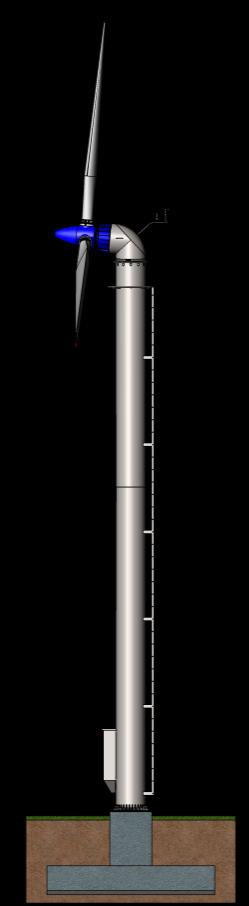

Power (kw) Power coefficient Cp(-) min 1.5m 10m Ø7m ZEFIR D7-P5-T10 SPECYFIKACJA TECHNICZNA c.a 2.5m x 2.5m Ø508 Średnica wirnika Moc nominalna Pręd. wiatru przy mocy nom.

0m/s i 12m/s (10 min. śr.) 2.0m/s i 18m/s (10min. śr.) 10m ( 12m oraz na maszcie na życzenie) II (EN61400-2:2006) WIRNIK Przed wieżą z aktywnie ster.

2 Power (kw) Power coefficient Cp(-) min 1.5m 10m Ø7m ZEFIR D7-P5-T10 SPECYFIKACJA TECHNICZNA c.a 2.5m x 2.5m Ø508 Średnica wirnika Moc nominalna Pręd. wiatru przy mocy nom. Startowa prędkośd wiatru Prędkośd wiatru wyłączenia Wysokośd piasty nad gruntem Klasa turbiny wiatrowej Zakres prędkości obrotowej Kierunek obrotów GŁÓWNE PARAMETRY 7m 5kW 8.8m/s 3.0m/s i 12m/s (10 min. śr.) 2.0m/s i 18m/s (10min. śr.) 10m ( 12m oraz na maszcie na życzenie) II (EN :2006) WIRNIK Przed wieżą z aktywnie ster.kątem natarcia obr/min Prawy Materiał łopat Kompozyt szklano poliestrowy Liczba łopat 3 GENERATOR Moc nominalna Obroty nominalne System napędowy Łożyskowanie głowicy Funkcje dodatkowe PMG 5.5kW obr/min Bezprzekładniowy SYSTEM ORIENTACJI NA WIATR Aktywny z napędem od motoreduktora Łożysko wieocowe z uzębieniem wew. Aktywna kontrola skręcenia kabli Wiatr (m/s) Moc (kw) Współczynnik Cp(-) 0 0,00 0,00 1 0,00 0,00 2 0,03 0,15 3 0,20 0,31 4 0,53 0,35 5 1,08 0,37 6 1,98 0,39 7 3,19 0,40 8 4,71 0,39 9 5,00 0, ,00 0, ,00 0, ,00 0, ,00 0, ,00 0, ,00 0,06 CIĘŻARY I WYMIARY 6,00 5,00 4,00 3,00 2,00 1,00 Calculated power curve 0,00 0, Wind (m/s) SYSTEM BEZPIECZEOSTWA Średnica wieży stalowej Ø508mm,stała Ograniczenie mocy Sterowanie kątem natarcia łopat wir. Wysokośd wieży 9.3 m jednoczęściowa Hamulec Tarczowy, 2 zaciski na wale głównym Ciężar wieży 1.4T drabina na zewnątrz System bezpieczeostwa Projekt typu fail-safe Głowica WxLxH 508x1550x720mm SYSTEM STEROWANIA Ciężar głowicy 440kG bez łopat wirnika TYP ZEFIR μp specjalny układ sterowania Długośd łopaty wirnika 3,2m Lokalizacja W szafie u podstawy wieży Ciężar łopaty wirnika 31kG Zdalny monitoring ZEFIR SCADA przez internet Szafa sterująca AxBxH 800x300x1200mm PRACA NA SIED WYDZIELONĄ Ciężar szafy sterującej 90kG Grzałki elektryczne 6x4kW, 400V Inverter AxBxH 800x300x1000mm Bateria akumulatorów 24V DC lub 48V DC Ciężar invertera 80kG Regulator obciążenia P5kW 0,60 0,50 0,40 0,30 0,20 0,10

3 System bezpieczeństwa Bezpieczeostwo elektrowni wiatrowych serii ZEFIR zapewniają dwa niezależne systemy zatrzymania awaryjnego. Obydwa z nich nie wymagają dostarczania energii z zewnątrz. Nie potrzebują również obciążenia awaryjnego (dump load). Aktywacja oraz działanie w stanie awarii zastosowanych systemów polega na odłączeniu od nich zasilania elektrycznego. Pierwszy system zatrzymania awaryjnego przestawia łopaty wirnika elektrowni do pozycji bezpiecznej. System ten jest tak zaprojektowany, że energia do przekręcania łopat w czasie awarii pobierana jest w postaci energii mechanicznej, bezpośrednio z wału głównego elektrowni. Zatem obracający się wirnik przestawia łopaty w pozycję zatrzymania. Jest to proste i bardzo niezawodne rozwiązanie, sprawdzone w wieloletniej eksploatacji. Drugi system składa się z dwóch niezależnych zacisków hamulca tarczowego. Każdy z tych zacisków dysponuje wystarczającym momentem do zatrzymania wirnika elektrowni w chwili awarii. Siła zacisku pochodzi od zespołu sprężyn. Stan odhamowania hamulca podtrzymuje silnik krokowy w stanie postoju. Odhamowanie i utrzymanie tego stanu wymaga zasilania 24V DC o mocy kilkunastu watów. Odłączenie zaś zasilania prowadzi do natychmiastowego zaciśnięcia szczęk hamulca. Każdy z zacisków ma własny mikroprocesorowy układ kontroli pracy. Ponadto ma elektryczny obwód uniemożliwiający odhamowanie elektrowni po osiągnięciu krytycznego zużycia klocków hamulcowych. Systemy zatrzymania awaryjnego aktywuje w kolejności: - mikroprocesorowy układ sterowania elektrowni (jeśli jest sprawny) - odrębny elektryczny układ kontroli przekroczenia prędkości obrotowej wirnika - niezależny układ kontroli przekroczenia generowanego napięcia przez generator PM - obsługa przez naciśnięciem STOP na panelu obsługowym lub wydaniu polecenia STOP przez Internet (z komputera, komórki etc..) lub odłączając elektrownię od sieci energetycznej wyłącznikiem głównym. W warunkach normalnej pracy ograniczenie prędkości obrotowej realizowane jest pod nadzorem mikroprocesorowego układu sterowania i polega na stosownym ustawieniu kąta natarcia łopat w wirniku. Realizuje to silnik elektryczny PM. Programowe zaś zatrzymanie elektrowni polega na zredukowaniu jej prędkości obrotowej przez ustawienie łopat wirnika w pozycję zatrzymania, a po zatrzymaniu się wirnika zaciśnięcie szczęk hamulców i obrócenie głowicy elektrowni bokiem w kierunku najczęściej występujących wiatrów. Elektrownie serii ZEFIR są z godnie z obowiązującymi przepisami i normami wyposażone w instalacje odgromowe i zabezpieczenia przeciwporażeniowego. Zdalny monitoring Razem z elektrownią udostępniany jest internetowy system zdalnego sterowania i monitoringu ZEFIR-SCADA. Pozwala on użytkownikowi i producentowi przez cały okres eksploatacji na stały dostęp do aktualnych i historycznych parametrów pracy elektrowni. Ponadto umożliwia m.in. zdalne zatrzymanie i ponowne uruchomienie elektrowni oraz sprawdzenie aktualnych, lokalnych danych atmosferycznych. Dzięki zastosowaniu aplikacji stworzonej w oparciu o technologie nowoczesnych stron www możliwe jest uzyskanie dostępu do systemu zarówno z komputerów stacjonarnych, jak i telefonów komórkowych czy tabletów podłączonych do Internetu. Bezpieczeostwo transmitowanych danych zostało zapewnione poprzez dynamiczne szyfrowanie ich za pomocą 256-bitowego klucza zabezpieczającego.

Pierwszy system zatrzymania awaryjnego przestawia łopaty wirnika elektrowni do pozycji bezpiecznej.

Przeznaczenie elektrowni Elektrownia ZEFIR D7-P5 przeznaczona jest głównie do zasilania w energię elektryczną obiektów poza siecią energetyczną, domków weekendowych, schronisk turystycznych, stanic,

4 Przeznaczenie elektrowni Elektrownia ZEFIR D7-P5 przeznaczona jest głównie do zasilania w energię elektryczną obiektów poza siecią energetyczną, domków weekendowych, schronisk turystycznych, stanic, pól biwakowych itp.. Zwykle jest tam słaby wiatr, stad elektrownia o mocy 5kW wyposażona jest w duży, aż 7m średnicy wirnik. W instalacji takiej elektrownia pracuje ładując baterię akumulatorów chemicznych o napięciu bezpiecznym 24V DC. Zalecana pojemnośd baterii akumulatorów 24V to 2000Ah. Do zasilania wewnętrznej sieci o napięciu 230V, 50Hz konieczne jest zastosowanie odpowiedniego falownika. Nadwyżka energii z elektrowni wiatrowej może byd przekazywana do podgrzewacza cieplej wody użytkowej. Elektrownia ta ma jednak wszystkie cechy jakie posiadają elektrownie serii ZEFIR. Dlatego wyposażając ją w odpowiedni inwerter może pracowad na sied energetyczną. Oferta, zakres dostawy oraz cena Realizując system oparty na elektrowni wiatrowej wyróżniamy dostawy i usługi niezależne od lokalizacji elektrowni. Niżej je zestawiamy jako ofertę podstawową dla której podajemy cenę. Pozostały zakres dostaw i usług, przedstawiamy niżej jako ofertę dodatkową. Oferujemy je na podstawie otrzymanych danych od Klienta.

W instalacji takiej elektrownia pracuje ładując baterię akumulatorów chemicznych o napięciu bezpiecznym 24V DC. Zalecana pojemnośd baterii akumulatorów 24V to 2000Ah.

5 Oferta podstawowa L.P. USŁUGA LUB DOSTAWA UWAGI 1. Elektrownia wiatrowa ZEFIR D7-P5-T10 2. System zdalnego sterowania Instalacja oprogramowania sterującego na komputerze użytkownika. Dostęp do internetowego panelu ZEFIR-SCADA przez cały okres trwania gwarancji z możliwością późniejszego przedłużenia usługi. 3. Transport na miejsce montażu 5 zł netto za 1km liczony z i do Nowego Sącza 4. Montaż elektrowni Z wyłączeniem kosztów dźwigu 5. Dokumentacja systemu - Dokumentacja Techniczno Ruchowa (DTR) - Instrukcja Bezpiecznej Obsługi - Spis części zamiennych - Deklaracja zgodności CE W DTR znajdują się dane do obliczenia fundamentu pod elektrownię oraz dokumentacja fundamentu dla gruntów o przeciętnej nośności 6. Pięcioletnia gwarancja 7. Termin dostawy Do uzgodnienia (zwykle ok. 6 miesięcy) 8. ŁĄCZNA CENA (poz. 1 6, bez poz.3) zł +23%VAT= zł Oferta dodatkowa L.P. USŁUGA LUB DOSTAWA UWAGI 1. Wykonanie fundamentu pod elektrownię 2. Wykonanie linii kablowej kablem ziemnym od Zalecana odległośd min 50m elektrowni do obiektu zasilanego 3. Indywidualny projekt wieży lub masztu O innej konstrukcji lub wysokości niż standardowo oferowana 4. Regulator obciążenia (do zasilania Zalecana moc grzałki 6x4kW akumulatorów i grzałki elektrycznej) 5. Agregat spalinowo elektryczny Z ręcznym lub automatycznym rozruchem 6. Montaż termy Podłączenie jej do kotła CO i CWU 7. Projekt elektrycznej instalacji wewnętrznej Jeśli takowa w obiekcie nie występuje 8. Wykonanie elektrycznej instalacji wewnętrznej

Transport na miejsce montażu 5 zł netto za 1km liczony z i do Nowego Sącza 4. Montaż elektrowni Z wyłączeniem kosztów dźwigu 5.
