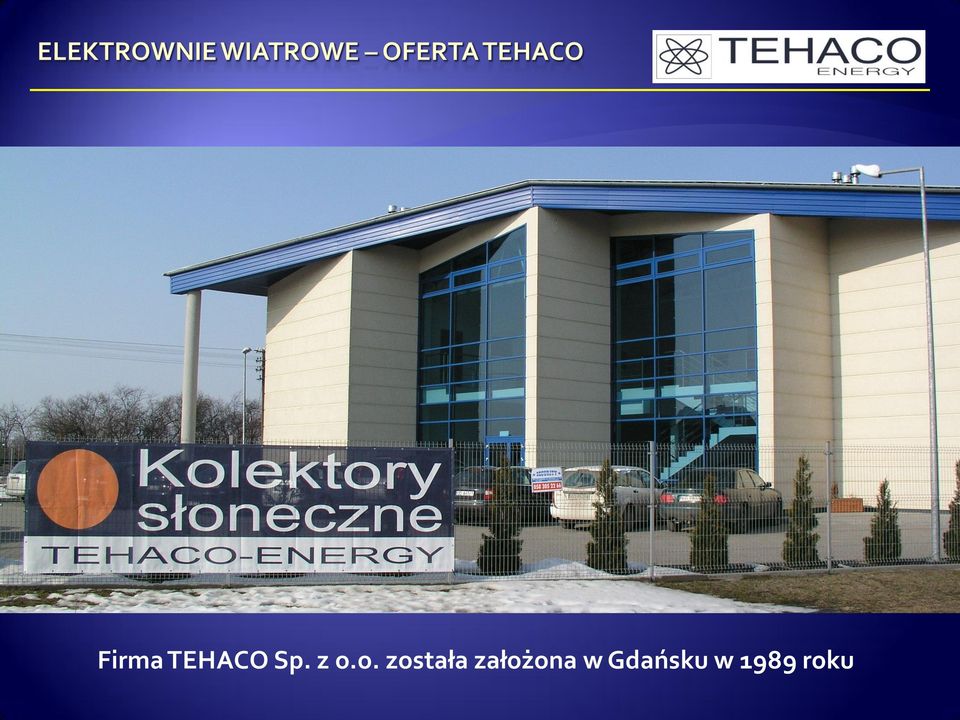

2 Firma TEHACO Sp. z o.o. została założona w Gdańsku w 1989 roku

3 -Gdańsk - Bielsko-Biała - Bydgoszcz -Gniezno -Gliwice -Jastrzębie Zdrój - Lublin -Łódź -Nowy Lubosz -Reszel -Sopot -Słupsk -Straszyn -Szczecin - Warszawa - Wrocław Odział Tehaco Reszel 16 przedstawicielstw handlowych

4 TEHACO Sp. z o.o. TEHACO - Energy Armatura przemysłowa i automatyka Energetyka odnawialna

5

6 Kolektory słoneczne Małe elektrownie wiatrowe Elektrownie fotowoltaiczne Pompy ciepła

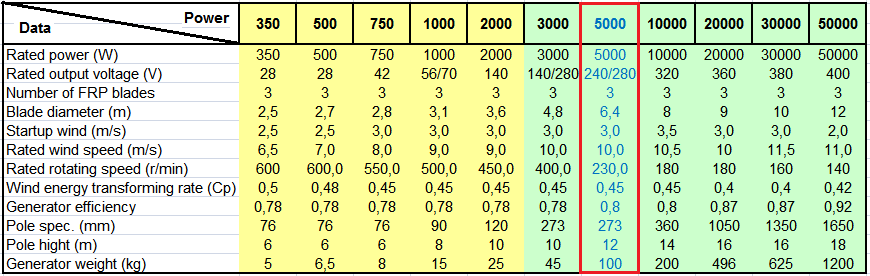

7 Moc zespołów prądotwórczych: 3kW, 5kW, 10kW, 20kW, 30kW oraz 50kW Moc zespołów prądotwórczych: 350W, 500W, 750W, 1000W oraz 2000W

8

9 Tradycyjny Innowacyjny - jeden z najbardziej zawansowanych technologicznie generatorów na świecie - niewielkie gabaryty - wyjątkowo lekki, jego waga stanowi ok. 20% wagi generatora tradycyjnego - dzięki specjalnemu łożyskowaniu (łożyska SKF) obraca się 1,5 3 razy szybciej niż w tych samych warunkach generator konwencjonalny - wysoka sprawność generatora: od 0,78 do 0,92 w zależności od mocy

10 Generator umieszczony jest w stożku głowicy turbiny Porównanie ciężarów przykładowych generatorów Waga 350W 1000W 2000W 5000W Generator konwencjonalny 30kg 82kg 180kg 325kg Generator innowacyjny 5kg 15kg 25kg 100kg

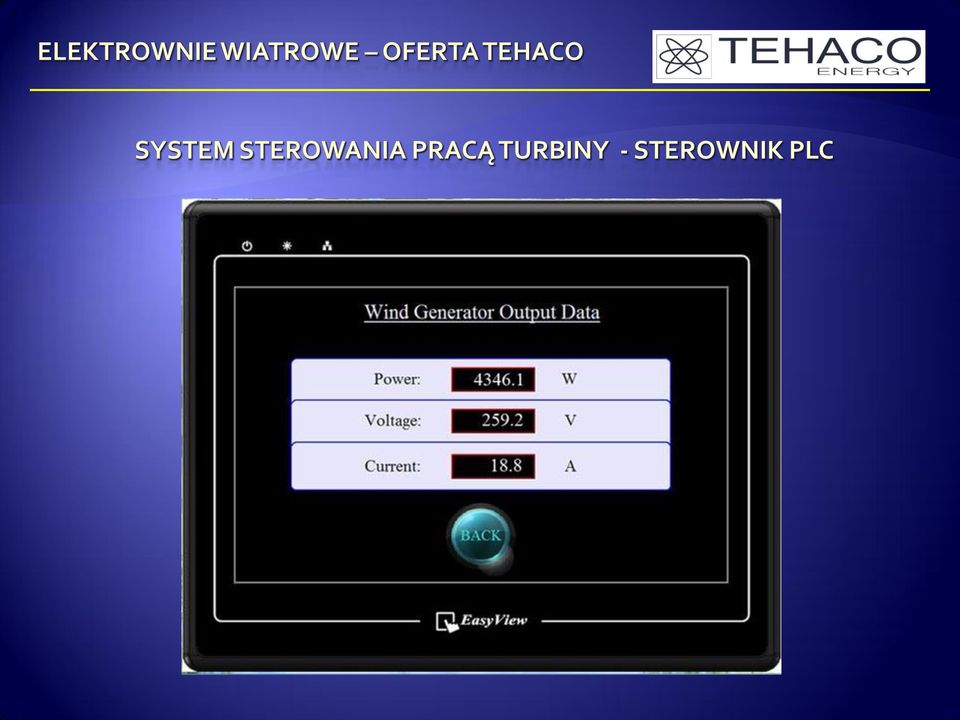

11 Generator elektryczny: jednofazowy, PMG Prostownik kontroler : prostownik, układ ładowania akumulatorów, zespół przetworników pomiarowych prądu i napięcia, sterowanie grzałkami zrzutowymi Sterownik PLC: ustawia status operacyjny turbiny w zależności od bieżących parametrów wiatru i obciążenia generatora, chroni turbinę w warunkach ekstremalnych zapewniając jej stabilną i bezpieczną pracę.

12 Zestaw grzałek zrzutowych:.element systemu bezpieczeństwa elektrowni wiatrowej, przy zbyt silnych wiatrach zwiększający jej obciążenie i doprowadzający do zmniejszenia prędkości obrotowej turbiny Inverter DC/AC: zestaw urządzeń przetwarzających prąd generowany przez elektrownię wiatrową, na prąd o standardowych parametrach umożliwiający zasilanie urządzeń elektrycznych lub sieci energetycznej.

13

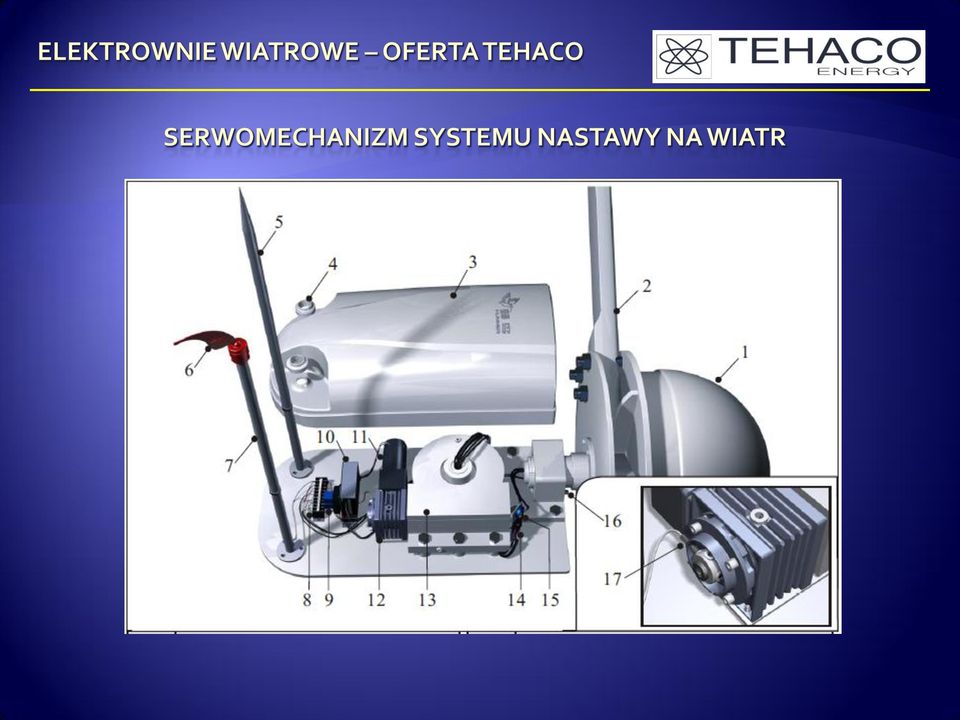

14 Anemometr Nadajnik kierunku wiatru Pomiar i odczyt kierunku wiatru następuje co 120 s. Anemometr dokonuje pomiaru prędkości wiatru: jeżeli średnia prędkość wiatru w czasie 20s przekracza 3 m/s i jeżeli kąt zawarty pomiędzy osią generatora a kierunkiem wiatru przekroczy 10, serwomechanizm 24V DC uruchomi się i ustawi turbinę dokładnie na wiatr. Przy wiatrach <3m/s system pozostaje w pozycji standby.

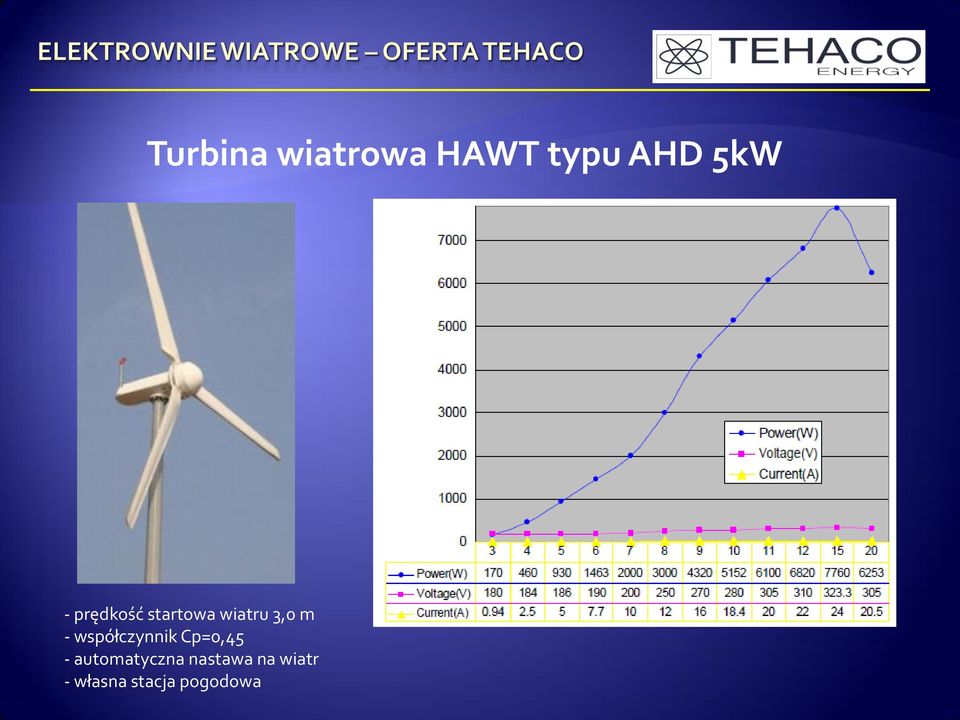

15 Turbina wiatrowa HAWT typu AHD 5kW - prędkość startowa wiatru 3,0 m - współczynnik Cp=0,45 - automatyczna nastawa na wiatr - własna stacja pogodowa

16 Posadowienie elektrowni wiatrowej maszt z odciągami Wykonane ze stali węglowej, pokrycie antykorozyjne, odporne na na UV. Szeroki asortyment wymiarów.

17 Posadowienie elektrowni wiatrowej wieża stała

18

19

20

21

22 System energetyczny off-grid

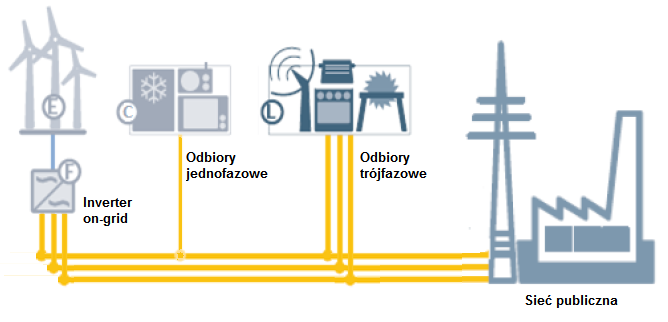

23 System energetyczny on-grid

24 System energetyczny on-grid

25 Prosty sposób wykorzystania energii wiatrowej

26 MODUŁY PVT CIEPŁO I PRĄD PVT190V

27 Paradoks Moduły fotowoltaiczne (PV) są urządzeniami półprzewodnikowymi do generacji prądu elektrycznego potrzebują energii słonecznej. Paradoksalnie im więcej pada na nie energii słonecznej i wzrasta temperatura struktury półprzewodnikowej, ich zdolność do wytwarzania energii elektrycznej maleje..

28 Wpływ temperatury na wydajność modułu PV Wsp.temp. mocy = - 0,45%/K Spadek mocy modułu podczas słonecznego dnia aż o 36%!!

29 Idea modułu PVT 2 in 1 Standardowy moduł przetwarza na prąd tylko ok % energii słonecznej, reszta zamienia się w ciepło odpadowe. Moduł PVT stanowi hybrydowe połączenie struktury fotowoltaicznej PV z wysokiej jakości płaskim kolektorem termicznym. W tym samym czasie generuje prąd elektryczny i odbiera ciepło odpadowe. Struktura fotowoltaiczna jest schładzana, pracuje w niższej temperaturze, co ma wpływ na zwiększenie mocy generowanego prądu elektrycznego.

30 Temperatura pracy modułów PVT i PV

31 Moduł PVT technologia hybrydowa 1 szkło hartowane 2 folia EVA 3 ognivo PV 4 folia EVA 5 chłodnica 6 folia EVA 7 - podłoże

32 Zalety technologii PVT 1. Mniejsza powierzchnia dachu wymagana do zainstalowania porównywalnego systemu zamiast oddzielnych modułów PV i kolektorów słonecznych. 16m2 modułów PVT odpowiada polu 25m2 oddzielnych systemów PV i kolektorów grzewczych ( 21m2 modułów PV i 4m2 kolektorów). 2. Okres trwałości cel PV jest wydłużony ponieważ pracują one w niższej temperaturze. 3. Okres zwrotu z inwestycji PVT jest krótszy ze względu na większą produkcję energii elektrycznej oraz dodatkowo pozyskiwanego ciepła.

33 Zalety technologii PVT parametry modułu 4. Do 50% większa produkcja energii elektrycznej niż z konwencjonalnego modułu PV o tej samej mocy! 5. Niższe koszty instalacji w porównaniu do instalacji oddzielnych tradycyjnych kolektorów słonecznych oraz modułów PV PARAMETRY MODUŁU 1. Moc elektryczna 190W 2. Moc cieplna 600W/m2 3. Voc = 45,2V 4. Isc = 5,6A 5. Vmp = 36,5V 6. Imp = 5,2A 7. Wymiary x 1655 x 90 mm 8. Ciężar 24 kg
