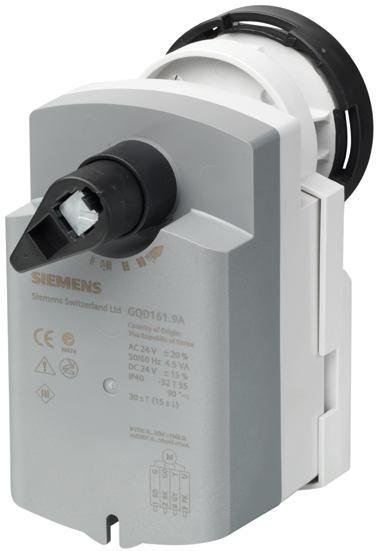

1 s Siłowniki obrotowe do zaworów kulowych do zaworów kulowych VAI61.. oraz VAI60.. / VBI60.. AC 24 V / DC V / AC 230 V GQD..9A Elektryczne siłowniki obrotowe do sterowania trójpołożeniowego lub modulowanego, ze sprężyną powrotną dla funkcji bezpieczeństwa z kablem podłączeniowym o długości 0,9 m. Uwagi Arkusz danych zawiera krótki przegląd siłowników obrotowych. Szczegółowe informacje dotyczące bezpieczeństwa, uwag technicznych, montażu oraz uruchamiania siłowników obrotowych zawarte są w karcie GQD..1 w dokumencie CE2N4605en_02. Zastosowanie Do dwudrogowych i trójdrogowych gwintowanych regulacyjnych zaworów kulowych dla zakresu od DN15 do DN20 (VAI61.. oraz VBI61..). Do 2-drogowych kulowych zaworów otwórz/zamknij oraz przełączających kulowych zaworów 3-drogowych, gwintowanych dla zakresu od DN15 do DN50 (VAI60..oraz VBI60. Właściwe do stosowania z regulatorami modulacyjnymi (DC 0 10 V) lub regulatorami trójpołożeniowymi. C2N4659pl Building Technologies

2 W urządzeniach, w których siłownik obrotowy musi wrócić do położenia zerowego podczas awarii zasilania (funkcja bezpieczeństwa). Zestawienie typów GQD121.9A GQD321.9A GQD131.9A GQD161.9A Napięcie pracy AC 24 V / DC V Napięcie pracy AC 230 V Sterowanie 2-stawne Sterowanie 3-stawne Sygnał sterujący Y DC V Sygnał zwrotny U = DC 0 10 V Funkcje Typ GQD..21.9A GQD131.9A GQD161.9A Rodzaj sterowania Sterowanie 2-stawne Sterowanie 3-stawne Sterowanie modulacyjne Kierunek obrotu Zawór kulowy NC (normalnie zamknięty) Zawór kulowy NC (normalnie zamknięty) Zawór kulowy NC (normalnie zamknięty) Włączanie napięcia pracy: siłownik otwiera się (przeciwnie do ruchu wskazówek zegara) Wyłączanie napięcia pracy: siłownik zamyka się ze sprężyną ( zgodnie z ruchem wskazówek zegara) Sygnał pozycjonujący do Y1 Obrót przeciwny do ruchu wskazówek zegara Zawór kulowy otwiera się Sygnał pozycjonujący do Y2 Obrót zgodny z ruchem wskazówek zegara Zawór kulowy zamyka się 0 10 V "przeciwnie do ruchu wskazówek zegara" Przepływ = 0% przy Y = 0 V Przepływ = 100% przy Y = 10 V Sprawdź instrukcje montażu 4659 do innych przełączeń Pozycja awaryjna (Sprężyna powrotna) Wskaźnik pozycji: echaniczny W wypadku awarii zasilania lub wyłączenia napięcia pracy, sprężyna powrotna przestawia zawór kulowy do jego mechanicznej pozycji zerowej. Wskazanie położenia kątowego obrotu poprzez wskaźnik położenia dźwigni sterowania ręcznego. Konfiguracje sprzętowe Siłowniki obrotowe są właściwe do sterowania następującymi zaworami kulowymi dwudrogowymi i trójdrogowymi Siemens: VAI61.. / VBI drogowy oraz 3- drogowy kulowy zawór regulacyjny Typ k vs [m 3 /h] Rp DN PN VAI Rp ½ 15 VAI Rp ¾ 20 VBI Rp ½ 15 VBI Rp ¾ 20 p max GQD..9A p s Arkusz danych PN N4211 2/6

3 VAI60.. / VBI60.. otwórz/zamknij 2- drogowy oraz kulowy zawór przełączający 3-drogowy Typ k vs [m 3 /h] Rp DN PN VAI Rp ½ 15 VAI Rp 1 20 VAI Rp 1 25 VBI L 5 Rp ½ 15 VBI L 9 Rp 1 20 VBI L 9 Rp 1 25 PN40 GQD..21.9A p s p max Arkusz danych N4213 VBI T 12 Rp ½ 15 VBI T 16 Rp 1 20 VBI T 16 Rp 1 25 Uwagi Więcej szczegółów dotyczących siłowników obrotowych znajduje się w dokumencie N4605. Informacje dodatkowe Zarówno zawory kulowe, jak i siłowniki obrotowe w łatwy sposób składane są na miejscu montażu. Nie wymaga się żadnych specjalnych narzędzi ani specjalnych ustawień. Siłownik obrotowy dostarcza się wraz z instrukcją montażu 4659 ( ). Zawór kulowy: VAI61.. / VBI61..dostarcza się wraz z instrukcją montażu 4211 ( ). Zawór kulowy: VAI60.. / VBI60.. dostarcza się wraz z instrukcją montażu 4213 ( ). Orientacja Uruchamianie 4716Z16 Kable muszą być łatwo dostępne. Podczas uruchamiania układu należy sprawdzić okablowanie oraz funkcje siłownika obrotowego. Dane techniczne GQD..9A Zasilanie AC 24 V DC V (SELV / PELV) Napięcie pracy AC / Częstotliwość Napięcie pracy DC Pobór mocy GQD121.9A: GQD131.9A: GQD161.9A: Praca siłownika Praca siłownika Praca siłownika AC 24 V ± 20 %; 50 / 60 Hz DC V ± 15 % 6.5 VA / 4.5 W 6.5 VA / 2.5 W 4 VA / 2.5 W 3 VA / 1.5 W 4.5 VA / 3 W 3.5 VA / 2 W 3/6

4 Zasilanie AC 230 V Dane funkcjonalne Sygnał pozycyjny dla GQD131.9A Sygnał pozycyjny dla GQD161.9A Sygnał pozycyjny dla GQD161.9A Kable łączeniowe Stopień ochrony Klasa ochrony Warunki środowiskowe Normy i dyrektywy asa Napięcie pracy AC / Częstotliwość Pobór mocy GQD321.9A: Praca siłownika AC 230 V ± 10 %; 50 / 60 Hz 10 VA / 4.5 W 7 VA / 3 W Nominalny moment obrotowy 2 Nm Nominalny kąt obrotu / aksymalny kąt obrotu 90 / 95 ± 2 Czas działania dla kąta obrotu 90 (sterowanie 30 s silnikiem) Czas zamykania ze sprężyną powrotną (awaria 15 s zasilania) Prąd przełączania (przy AC 24 V / DC V) > AC/DC 8 ma Dla Otwarty/Zamknięty Napięcie wejściowe Y (kable 8-2) DC 0 10 V aksymalne dopuszczalne napięcie wejściowe DC 35 V Napięcie wyjściowe U (kable 9-2) aksymalny prąd wyjściowy Przekrój Długość standardowa DC 0 10 V DC 1 ma 0.75 mm2 0.9 m Jak dla EN (patrz 4659) IP40 Klasa izolacji EN AC 24 V / DC V III Obsługa/Transport IEC / IEC Temperatura C / C Wilgotność (niekonsendacyjna) 95 % r.h. / < 95 % r.h. Standardy produktu Automatyczne sterowanie elektryczne dla EN zastosowań domowych i podobnych (Tryb pracy, Typ 1) Zgodność elektromagnetyczna (EC) Odporność IEC Emisje IEC Zgodność CE Zgodność elektromagnetyczna 2004/108/EC Dyrektywa Niskonapięciowa 2006/95/EC Zgodność C-Tick Emisje AS/NZS Bez opakowania: GQD121.9A GQD321.9A GQD131.9A GQD161.9A 0,66 kg 0,67 kg 0.67 kg 0.68 kg 4/6

5 Schematy wewnętrzne GQD..21.9A GQD131.9A GQD161.9A Sterowanie 2-stawne AC/DC 24 V Sterowanie 3-stawne Sterowanie modulacyjne DC 0 10 V 1 2 AC/DC 0 V AC 230 V 3 AC 24 V DC V AC 0 V 6 Y1 G 7 Y2 G0 1 2 AC 24 V AC/DC 0 V DC V AC 24 V DC V SELV/PELV DC V 1 8 G Y 100% 0% G0 U 2 9 AC/DC 0 V DC V 4 AC 0 V Oznaczenie kabli Połączenie Siłowniki obrotowe Kabel Kod Nr Kolor Skrót Znaczenie G 1 red RD Potencjał układu AC 24 V / DC V AC 24 V G0 2 black BK Zero układu DC V Y1 6 purple VT Sygnał pozycjonujący AC 0 V, AC 24 V / DC V przeciwny do ruchu wskazówek zegara N.C. Siłowniki obrotowe Y2 7 orange OG Sygnał pozycjonujący AC 0 V, AC 24 V / DC V zgodny z ruchem wskazówek zegara " N.C. Y 8 gray GY Sygnał pozycjonujący DC V U 9 rose PK Wskazanie położenia DC V L 3 brązowy BN Linia AC 230 V AC 230 V N 4 niebieski BU Neutralny 5/6

6 Wymiary = >100 mm = >200 mm inimalna odległość od sufitu lub ściany w celu umożliwienia montażu, podłączenia, obsługi, konserwacji itp. 6/ Siemens Switzerland Ltd Dane mogą ulec zmianie
