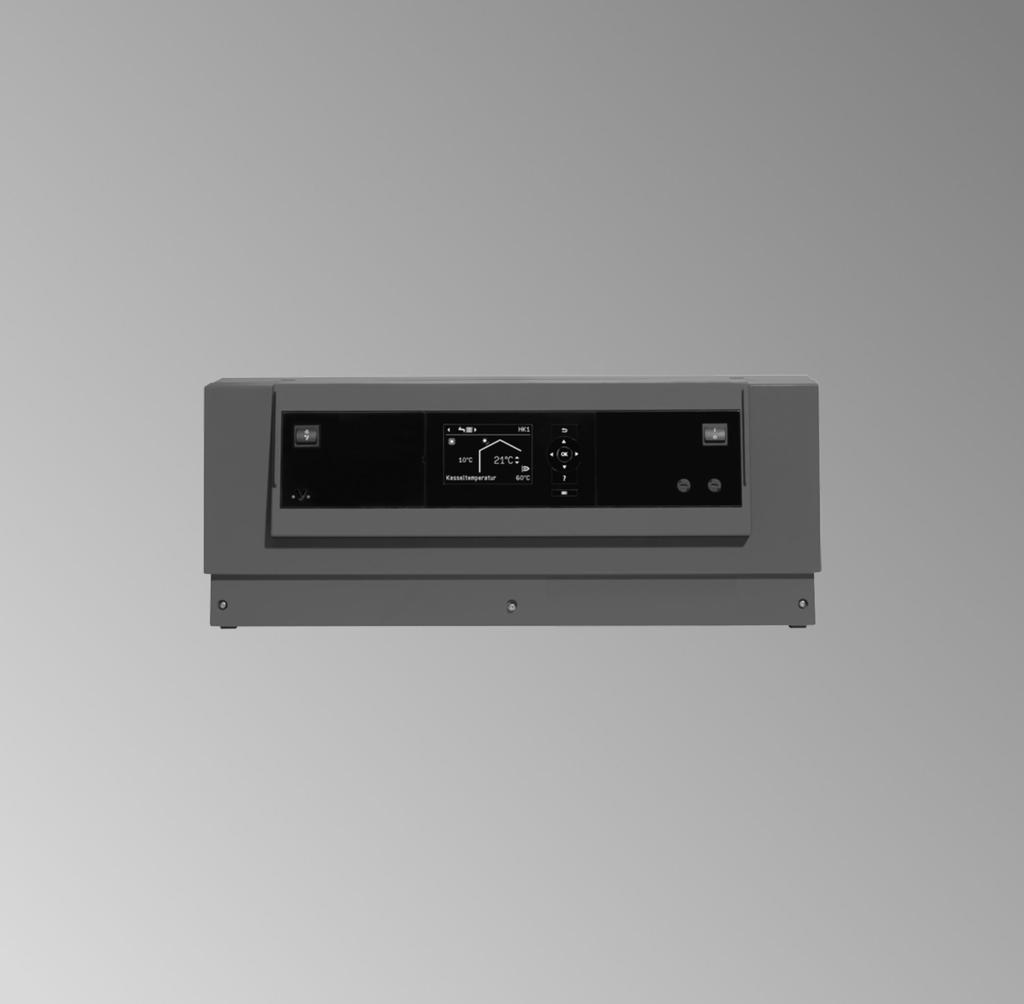

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotronic 300 Typ GW4B Wskazówki tyczące ważności, patrz ostatnia strona VITOTRONIC 300 9/2012 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa 2 Prosimy o kładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem śrowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera datkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie śrowiska, przepisów zrzeszeń zawowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie puszczać powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiamić zakład gazowniczy i energetyczny. Zasilanie prąwe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem.! Uwaga Wyławania elektrostatyczne mogą prowadzić uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naławania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy datkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie puszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę puszczone.

3 Spis treści Spis treści 1. Informacje ogólne Oznaczenia w przykładach instalacji... 6 Przykład instalacji 1, ID: Instalacje jednokotłowa z obiegami grzewczymi z mieszaczem... 7 Rozszerzenie instalacji Podgrzew wody użytkowej za pomocą systemu zasilania podgrzewacza, ID: Prace montażowe Przegląd przyłączy elektrycznych Wprowadzanie i odciążanie przewodów Wkładanie wtyku kodującego kotła Przyłączanie czujników Przyłączanie pomp Dostępne przyłącza pomp Pompy 230 V~ Pompy 400 V~ Pompy w obiegu grzewczym instalacji ogrzewania podłogowego Przyłączanie urządzenia zbiorczego melwania usterek Przyłączanie nastawników Dostępne przyłącza Zapotrzebowanie z zewnątrz przez styk sterujący Przyłącze Kowania Zapotrzebowanie z zewnątrz przez wejście 0 10 V Blokowanie z zewnątrz przez styk sterujący Przyłącze Kowania Zewn. Mieszacz zamk. / Mieszacz otw Przełączenie programu roboczego z zewnątrz Przyłącze Kowania Przyłączanie zewnętrznych urządzeń zabezpieczających Prowizoryczna eksploatacja palnika Przyłączanie palnika Przyłącze elektryczne Wytyczne Przyłącze elektryczne sieciowej jednostki filtrującej Przyłącze elektryczne regulatora Montaż przedniej części regulatora Otwieranie regulatora Uruchomienie Zmiana języka Ustawianie daty i godziny Dopasowanie adresów kowych Kontrola urządzeń i czujników Przeprowadzanie testu przekaźników Kontrola czujników Ustawianie krzywej grzewczej Ustawianie wartości wymaganej temperatury pomieszczenia Zmiana nachylenia i poziomu Włączanie regulatora systemu LON Instalacja jednokotłowa z regulatorem Vitotronic 200-H i modułem Vitocom 200 (przykład) Przeprowadzanie kontroli odbiorników LON Wprowadzanie serwisowego kodu PIN dla odbiornika LON Wprowadzanie kodu PIN Vitocom 100, typ GSM Odczyty serwisowe Wywoływanie menu serwisowego Opuszczanie menu serwisowego

4 Spis treści Spis treści Dane robocze Odczyt danych roboczych Reset danych roboczych Skrócony odczyt Wskaźnik serwisowy Potwierdzanie konserwacji Wywołanie potwierdzonego komunikatu o konserwacji Usuwanie usterek Sygnalizator usterki Potwierdzanie zgłoszenia usterki Wywołanie potwierdzonego komunikatu o usterce Odczytywanie kodów usterek z pamięci usterek (historia błędów) Kody usterek Opis działania Regulacja temperatury wody w kotle Skrócony opis Funkcja kontrolna kominiarza Regulacja obiegu grzewczego Skrócony opis Funkcje Proces regulacji Regulacja temperatury wody w podgrzewaczu Krótki opis Funkcje Proces regulacji Kowanie 1 Wywoływanie poziomu kowania Przywracanie kowania stanu fabrycznego Grupa Ogólnie Kowanie Grupa Kocioł Kowanie Grupa C.W.U Kowanie Grupa Obieg solarny Grupa Obieg grzewczy 1, Obieg grzewczy 2, Obieg grzewczy Kowanie Kowanie 2 Wywoływanie kowania Przywracanie kowania stanu fabrycznego Grupa Ogólnie Kowanie Grupa Kocioł Kowanie Grupa C.W.U Kowanie Grupa Obieg solarny Kowanie Grupa Obieg grzewczy 1, Obieg grzewczy 2, Obieg grzewczy Kowanie Schematy Schemat przyłączy i okablowania Przegląd Płytka instalacyjna 230 V~ Płytka instalacyjna niskiego napięcia Płytka instalacyjna zestawu uzupełniającego 2. i 3. obiegu grzewczego z mieszaczem

5 Spis treści Spis treści (ciąg dalszy) 10. Podzespoły Czujniki Czujnik temperatury wody w podgrzewaczu, na zasilaniu i czujnik temperatury pomieszczenia Czujnik temperatury zewnętrznej Adapter wtykowy zewn. urządzeń zabezpieczających, nr katalog Przyłączenie adaptera wtykowego Przyłączenie dwóch adapterów wtykowych Odbiornik sygnałów radiowych, nr katalog Przyłącze Kontrola odbioru Dane techniczne Zestaw uzupełniający mieszacza, nr katalog Zmienić kierunek obrotów (jeżeli jest to konieczne) Ręczne przestawianie mieszacza Dane techniczne silnika mieszacza Silnik mieszacza, nr katalog Silnik mieszacza, nr katalog. Z Czujnik temperatury ogranicznika temperatury maksymalnej Zestaw uzupełniający EA1, nr katalog Cyfrowe wejścia danych DE1 DE Wejście analogowe 0 10 V Wyjście abj Wykazy części Lista części zamiennych Zamawianie części Dane techniczne Wykaz haseł

6 Informacje ogólne Oznaczenia w przykładach instalacji qe 2/21 2/52M1 ee M 2/52M2 rr M qe 2/ M1 2/28 qw 2 2/ Montaż 20M2, M1 qq 2/5 qr 2/5Sol 26/S2 2/5 qq X M1 52M1 52M M2, M1 2M2 (5Sol) (6) 1 9 Rys.1 6

7 Przykład instalacji 1, ID: Informacje ogólne Instalacje jednokotłowa z obiegami grzewczymi z mieszaczem Schemat instalacji hydraulicznej qq --2/2M2-- qp qt --2/2M3-- qr Montaż --2/20M2-- qw --2/20M3-- qz --2/52M2-- qe --2/52M3-- qu CWU 8 --2/ / /5A / ZW Rys M M A Magistrala KM GW4B --20M M M M V-- Wskazówka: Niniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. Nie zastępuje on fachowego projektu w miejscu montażu. Wymagane urządzenia Poz. Opis 1 Kocioł grzewczy 2 Vitotronic 3 Czujnik temperatury zewnętrznej ATS 4 Czujnik temperatury wody w kotle KTS (przyłącze automatu palnikowego) 5 Urządzenie neutralizacyjne rr Wyłącznik zasilania (w gestii inwestora) 6 Pojemnościowy podgrzewacz wody 7 Czujnik temperatury wody w podgrzewaczu STS 8 Pompa obiegowa podgrzewacza UPSB 9 Pompa cyrkulacyjna wody użytkowej ZP qp Obieg grzewczy 2 qw Pompa obiegu grzewczego M2 Zestaw uzupełniający z mieszaczem: 7

8 Informacje ogólne Przykład instalacji 1, ID: (ciąg dalszy) Montaż Poz. qq qe qq qe Opis Czujnik temperatury wody na zasilaniu M2 jako kontaktowy czujnik temperatury oraz Silnik mieszacza M2 lub Czujnik temperatury wody na zasilaniu M2 jako Kontaktowy czujnik temperatury lub Zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M2 qr Obieg grzewczy 3 qz qt qu qt qu Pompa obiegu grzewczego M3 Zestaw uzupełniający z mieszaczem: Czujnik temperatury wody na zasilaniu M3 jako kontaktowy czujnik temperatury oraz Silnik mieszacza M3 lub Czujnik temperatury wody na zasilaniu M3 jako Kontaktowy czujnik temperatury lub Zanurzeniowy czujnik temperatury oraz Silnik mieszacza kołnierzowego M3 8

9 Informacje ogólne Przykład instalacji 1, ID: (ciąg dalszy) Poz. qi qo wp wq ww wr q-w q-q q-w q-e q-r q-t wt ep Opis Wyposażenie datkowe Adapter wtykowy zewnętrznych urządzeń zabezpieczających Czujnik albo ogranicznik ciśnienia minimalnego SDB Ogranicznik ciśnienia maksymalnego SDB Ogranicznik poziomu wody (zabezpieczenie przed brakiem wody) WB Urządzenie zbiorczego zgłaszania usterek S Vitotrol 200A lub Vitotrol 300A Jako alternatywę dla przewowych modułów zdalnego sterowania można stosować następujące wyposażenie bezprzewowe Baza radiowa Vitotrol 200 RF Vitotrol 300 RF z podstawką Vitotrol 300 RF z uchwytem ściennym Bezprzewowy czujnik temperatury zewnętrznej Wzmacniacz bezprzewowy Odbiornik sygnałów radiowych Zestaw uzupełniający EA1 eq 1 wejście analogowe (0 10 V) Ustawienie wartości zadanej temperatury wody w kotle ew ee er ez eu eo rp rq rw re 3 wejścia cyfrowe Przełączanie programu roboczego z zewnątrz, możliwość oddzielnego ustawienia dla obiegów grzewczych 1 3 Zapotrzebowanie z zewnątrz Blokowanie z zewnątrz z wejściem zgłoszenia usterki Wejście zgłoszenia usterki Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej 1 wyjście sterujące (zestyk przełączny beznapięciowy) Sterowanie pomocniczą pompą zasilającą podstacji Sygnalizowanie trybu pracy zredukowanej obiegu grzewczego Przełączanie z zewnątrz Zapotrzebowanie z zewnątrz Blokowanie z zewnątrz/mieszacz zamk. Przełączanie programu roboczego z zewnątrz/mieszacz zewnętrzny otwarty Vitocom 100, typ GSM2 Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Moduł komunikacyjny LON komunikacji z następującymi podzespołami: Vitotronic 200-H regulacji dalszych obiegów grzewczych Vitocom 100, typ LAN1 rt Vitocom 200 rz Vitocom 300 Montaż 9

10 Informacje ogólne Przykład instalacji 1, ID: (ciąg dalszy) Schemat instalacji elektrycznej Płyta główna 230 V~ Montaż 2 GW4B Płyta główna N 156 L N 156 L LP-ME P P SDB SDB WB V/50 Hz L N N L N L 230 V/50 Hz S A1 N L N 52 A1 21 N L M 1~ UPSB 8 28 N L M 1~ ZP 9 Rys.3 10

11 Informacje ogólne Przykład instalacji 1, ID: (ciąg dalszy) Płyty główne niskiego napięcia i zestaw uzupełniający mieszacza 2 GW4B 30 EA1 Niskie napięcie Płyta główna B 17A 5B 5A 3/ STS N L N 40A L 36 P Ö 33 S 40 Rozdzielacz magistrali KM ATS V 31 3 DE3 DE2 DE Magistrala KM Montaż 41 LON LON LP-ME 2 M2 2 M VTS M2 VTS M V/50 Hz 20 M2 20 M3 52 M2 N L N L N M 1~ M 1~ M 1~ HKP M2 12 HKP M3 16 M M3 N M 1~ M L N 156 Płyta główna 2 Rys.4 Wymagane kowanie 00:8 Grupa Ogólnie Dwa obiegi grzewcze z mieszaczem M2 (obieg grzewczy 2) i M3 (obieg grzewczy 3), z podgrzewem wody użytkowej Rozszerzenie instalacji Podgrzew wody użytkowej za pomocą systemu zasilania podgrzewacza, ID: W instalacjach z okresowym wysokim zapotrzebowaniem na ciepłą wodę i dużą pojemnością podgrzewacza z rozdzielonymi okresami poboru. 11

12 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji hydraulicznej Montaż CWU / /5A /5B-- 6-2/21- -2/52A /17B /20A1-- ZWU Rys B-- --5A-- --5B V A A1-- Wymagane urządzenia Poz. Opis 1 Kocioł grzewczy 2 Vitotronic 3 Vitotrans 222 (zestaw wymiennika ciepła) 4 Mieszacz 3-drogowy (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans 222) 5 Pompa pierwotna w systemie zasilania podgrzewacza 6 Pompa wtórna w systemie zasilania podgrzewacza UPSB 7 Czujnik temperatury (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans 222) 8 Pojemnościowy podgrzewacz wody 9 Czujnik temperatury wody w podgrzewaczu STS, lny (zakres stawy grupy mieszającej, wyposażenie datkowe dla Vitotrans 222) qp qq Czujnik temperatury wody w podgrzewaczu STS, górny (zakres stawy regulatora) Pompa cyrkulacyjna wody użytkowej ZP 12

13 Informacje ogólne Rozszerzenie instalacji (ciąg dalszy) Schemat instalacji elektrycznej 2 Płyta główna L 40 N N 50 L 230 V/50 Hz Montaż 230 V/50 Hz A1 N L N L M 1~ 5 N 52 A1 M 1~ 4 21 N L M 1~ UPSB 6 28 N L M 1~ ZP Niskie napięcie 17B 17A 5B 5A STS 9 STS 10 3/2 2 1 Rys Wymagane kowanie 4C:1 Grupa Ogólnie Przyłącze pompy pierwotnej wtyku sö A1 4E:2 Grupa Ogólnie Przyłącze silnika mieszacza 3-drogowego wtyku gs A1 55:3 Grupa C.W.U. Regulacja temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza 6A:75 Grupa C.W.U. Vitotrans 222, 80 i 120 kw 6A:113 Grupa C.W.U. Vitotrans 222, 240 kw Czas pracy silnika 3-drogowego zaworu mieszającego: 13

14 Prace montażowe Przegląd przyłączy elektrycznych Montaż Wskazówka Przy podłączaniu wtyków avd, avh, sa, sk,? M2/M3 i sö M2/M3 połączyć żyły pojedynczych przewodów w wiązki blisko zacisków. Eliminuje to możliwość stania się przewodów w razie usterki, np. przerwania jednego z przewodów, sąsiedniego zakresu napięcia. 52 M3 52 M2 20 M3 20 M2 2 M3 2 M Rys.7 5 A 5 B B A Zestaw uzupełniający 2. i 3. obiegu grzewczego z mieszaczem?m2/m3 Czujnik temperatury wody na zasilaniu söm2/m3 Pompa obiegu grzewczego gsm2/m3 Silnik mieszacza Płytka instalacyjna niskiego napięcia! Czujnik temperatury zewnętrznej %A Czujnik temperatury wody w podgrzewaczu %B 2. czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ) Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego (wyposażenie datkowe) ajb Czujnik temperatury systemu zasilania podgrzewacza (wyposażenie datkowe) avd Przełączenie z zewn. avg Odbiornik magistrali KM (wyposażenie datkowe) avh Przełączenie z zewn. 14 Podczas przyłączania zewnętrznych styków sterujących lub innych elementów niskonapięciowych obwodów zabezpieczających regulatora należy przestrzegać wymogów klasy zabezpieczenia II, tzn. utworzyć szczeliny zabezpieczające przed przebiciem o grubości 8,0 mm lub 2,0 mm grubości izolacji w przypadku elementów znajdujących się pod napięciem. W przypadku wszystkich podzespołów starczanych przez inwestora (tyczy również komputera/ laptopa) należy zapewnić bezpieczne rozdzielenie elektryczne zgodnie z normą EN wzgl. IEC 65. Płytka instalacyjna 230 V~ söa1 Pompa pierwotna systemu zasilania podgrzewacza sa Pompa obiegowa podgrzewacza (wyposażenie datkowe) sk Pompa cyrkulacyjna wody użytkowej (w zakresie obowiązków inwestora)

15 Prace montażowe Przegląd przyłączy elektrycznych (ciąg dalszy) fö fa gö abö Przyłącze elektryczne, 230 V/50 Hz Palnik Zbiorcze zgłaszanie usterek Przyłącza zewnętrzne, np. datkowe urządzenia zabezpieczające aba abh Beznapięciowy łańcuch zabezpieczeń Przyłącze elektryczne wyposażenia datkowego Montaż Wprowadzanie i odciążanie przewodów Regulator zamontowany z boku kotła grzewczego: Przewody wprowadzić w regulator od łu, z kanału na przewody. A D C D B Rys.8 A Przewody z gotowym uchwytem mocującym B Przewody starczone przez inwestora, zdjąć izolację przewodów maks. na odcinku 100 mm. C Schemat wtykowy D Wnęka na schemat wtykowy Wkładanie wtyku kodującego kotła Stosować tylko wtyk kodujący kotła objęty zakresem stawy kotła grzewczego. 15

16 Prace montażowe Wkładanie wtyku kodującego kotła (ciąg dalszy) Montaż Rys.9 Wprowadzić wtyk kodujący kotła przez otwór w osłonie gniazda X7. Przyłączanie czujników A 5B B 9 Rys.10! Czujnik temperatury zewnętrznej %A 1. Czujnik temperatury wody w podgrzewaczu %B 2. czujnik temperatury wody w podgrzewaczu w systemie zasilania podgrzewacza (wyposażenie datkowe) ) Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego (wyposażenie datkowe) ajb Czujnik temperatury systemu zasilania podgrzewacza (wyposażenie datkowe) Miejsce montażu czujnika temperatury zewnętrznej Północna lub północno-zachodnia ściana budynku, na wysokości 2 2,5m nad ziemią, w budynkach kilkupiętrowych na wysokości górnej połowy 2 piętra. Nie montować nad oknami, drzwiami i wyciągami powietrza. Nie montować bezpośrednio pod balkonem lub rynną dachową. Nie tynkować. Przyłączanie czujnika temperatury zewnętrznej Przewód 2-żyłowy, maks. długość przewodu 35 m przy przekroju przewodu 1,5 mm 2 Bezprzewowy czujnik temperatury zewnętrznej Instrukcja montażu i serwisu bazy radiowej 16

17 Przyłączanie pomp Prace montażowe Dostępne przyłącza pomp sö A1 Pompa pierwotna systemu zasilania podgrzewacza sa Pompa obiegowa ogrzewania podgrzewacza sk Pompa cyrkulacyjna wody użytkowej Montaż Pompy 230 V~ M 1~ A Znamionowe natężenie prądu 4(2) A~ Zalecany przewód przyłączeniowy H05VV-F3G 0,75 mm 2 lub H05RN-F3G 0,75 mm 2 B Rys.11 A Pompa B Do regulatora Pompy o poborze prądu powyżej 2 A N L L D N L N C B Rys.12 Zewn. WŁ./WYŁ. L N PE A A Pompa B Do regulatora C Stycznik D Oddzielne przyłącze elektryczne (przestrzegać zaleceń producenta) 17

18 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy 400 V~ Montaż N L L1 L2 L3 N PE Do sterowania stycznika Znamionowe natężenie prądu 4(2) A~ Zalecany Przewód przyłączeniowy H05VV-F3G 0,75 mm 2 lub H05RN-F3G 0,75 mm 2 C B Rys.13 A 3~ M A Pompa B Do regulatora C Stycznik Pompy w obiegu grzewczym instalacji ogrzewania podłogowego N L 20 sö Pobór prądu wszystkich pomp może wynosić maks. 2 A. M 1~ M 1~ A B C Rys.14 sö Regulacja A Pompa pierwotna B Czujnik temperatury C Pompa wtórna (po konaniu rozdzielenia systemowego) 18

19 Przyłączanie urządzenia zbiorczego melwania usterek Prace montażowe Napięcie znamionowe 230 V~ Znamionowe natężenie prądu maks. 4 (2) A ~ Zalecany L N przewód przyłączeniowy H05VV-F3G 0,75 mm 2 lub H05RN-F3G 0,75 mm 2 Montaż 50 Rys.15 Przyłączanie nastawników Dostępne przyłącza gsa1 Silnik 3-drogowego zaworu mieszającego w systemie zasilania podgrzewacza M 1~ 52 Napięcie znamionowe 230 V~ Prąd znamionowy maks. 0,2 (0,1) A~ Zalecany przewód przyłączeniowy H05VV-F4G 0,75 mm 2 lub H05RN-F4G 0,75 mm 2 Czas pracy silnika 3-drogowego zaworu mieszającego systemu zasilania podgrzewacza s, możliwość ustawienia za pomocą adresu kowego 6A w grupie C.W.U. Rys.16 Otw. Zamk. Zapotrzebowanie z zewnątrz przez styk sterujący Możliwości przyłączenia: Wtyk avh Zestaw uzupełniający EA1 (wyposażenie datkowe, patrz strona 99) Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 19

20 Prace montażowe Zapotrzebowanie z zewnątrz przez styk sterujący (ciąg dalszy) Wtyk avh Zestaw uzupełniający EA1 Montaż A [{A DE [{S DE B [{D DE B A Styk beznapięciowy B Wtyk avh regulatora A A Styk beznapięciowy B Zestaw uzupełniający EA1 Przy zamkniętym styku palnik jest sterowany w zależności od obciążenia. Woda kotłowa zostaje podgrzana wartości wymaganej ustawionej w adresie kowym 9b w grupie Ogólnie. Ograniczenie temperatury wody w kotle odbywa się za pomocą tej wartości wymaganej oraz elektronicznego ograniczenia maksymalnego (adres kowy 06 w grupie Kocioł ). Kowania Wtyk avh Zestaw uzupełniający EA1 Brak wymaganego kowania. Ustawić 5d, 5E lub 5F w grupie Ogólnie na wartość 2. Zapotrzebowanie z zewnątrz przez wejście 0 10 V Przyłącze na zestawie uzupełniającym EA1 (patrz strona 99). Wskazówka Pomiędzy przewodem ochronnym a biegunem ujemnym źródła zasilania zapewnionego przez inwestora konieczne jest założenie oddzielenia galwanicznego. 0 1 V Brak ustawienia wartości wymaganej temperatury wody w kotle 1 V wartość wymagana V wartość wymagana 100 Ustawić adres kowy 1E w grupie Ogólnie. [{{] abj 0-10V f-]a fö 1 2 SÖ P L?N N? L 230 V~ Rys.17 = 0-10 V + 20

21 Blokowanie z zewnątrz przez styk sterujący Prace montażowe Możliwości przyłączenia: Wtyk abö Wtyk avd Zestaw uzupełniający EA1 (wyposażenie datkowe, patrz strona 99) Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. Montaż Wtyk avd Zestaw uzupełniający EA1 A [{A DE [{S DE B [{D DE B A Styk beznapięciowy B Wtyk avd regulatora A A Styk beznapięciowy B Zestaw uzupełniający EA1 Przy zamkniętym styku następuje wyłączenie regulacji palnika.! Uwaga Podczas blokady nie działa zabezpieczenie instalacji grzewczej przed zamarznięciem. Woda w kotle grzewczym jest utrzymywana w temperaturze minimalnej. Kowania Wtyk avd Zestaw uzupełniający EA1 Ustawić adres kowy 99 w grupie Ogólnie. Ustawić 5d, 5E lub 5F w grupie Ogólnie na 3 lub 4. Zewn. Mieszacz zamk. / Mieszacz otw. Przyłącze na wtyku avd: 21

22 Prace montażowe Zewn. Mieszacz zamk. / Mieszacz otw. (ciąg dalszy) Montaż A B! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe Rys.18 A Zewn. mieszacz otw. (styk beznapięciowy) B Zewn. mieszacz zamk. (styk beznapięciowy) Kowania Mieszacz otw. z zewnątrz Funkcja ta przyporządkowywana jest obiegów grzewczych za pośrednictwem adresu kowego 9A w grupie Ogólne. Zewn. mieszacz zamk. Funkcja ta przyporządkowywana jest obiegów grzewczych za pośrednictwem adresu kowego 99 w grupie Ogólne. Przełączenie programu roboczego z zewnątrz Możliwości przyłączenia: Wtyk avd Zestaw uzupełniający EA1 (wyposażenie datkowe, patrz rozdział Podzespoły ) Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 22

23 Prace montażowe Przełączenie programu roboczego z zewnątrz (ciąg dalszy) Wtyk avd Zestaw uzupełniający EA1 Przełączenie może zostać wykonane oddzielne dla obiegów grzewczych 1 3. A DE1 DE2 DE3 B Montaż B A Styk beznapięciowy B Wtyk avd regulatora A A A A Styk beznapięciowy B Zestaw uzupełniający EA1 Ustawiony program roboczy (styk otwarty) lub lub Ogrzewanie pomieszczeń wył./podgrzew wody użytkowej wył. Ogrzewanie pomieszczenia wył./podgrzew wody użytkowej wł. Ogrzewanie pomieszczenia wł./podgrzew wody użytkowej wł. Kowanie d5:0 w grupie Obieg grzewczy... (ustawienie fabryczne) d5:1 w grupie Obieg grzewczy... Przełączony program roboczy (styk zamknięty) Stała praca ze zredukowaną temperaturą pomieszczenia/podgrzew wody użytkowej wył. Stała praca z normalną temperaturą pomieszczenia, podgrzew wody użytkowej zgodnie z adresem kowym 64 w grupie Ciepła woda Kowania Wtyk avd Funkcja może zostać przyporządkowana obiegów grzewczych za pośrednictwem adresu kowego 91 w grupie Ogólnie. Zestaw uzupełniający EA1 Ustawić 5d (DE1), 5E (DE2) lub 5F (DE3) w grupie Ogólnie na 1. Funkcja może zostać przyporządkowana obiegów grzewczych za pośrednictwem adresu kowego d8 w grupie Obieg grzewczy.... Przyłączanie zewnętrznych urządzeń zabezpieczających Przyłącze przez wtyk abö. Do przyłączenia kilku urządzeń zabezpieczających można zastosować adapter wtykowy dla zewnętrznych urządzeń zabezpieczających (wyposażenie datkowe, patrz strona Podzespoły ).! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. Wskazówka Nawet wtedy, gdy nie ma połączenia, wtyk abö musi być włożony. 23

24 Prace montażowe Przyłączanie zewnętrznych urządzeń (ciąg dalszy) Montaż B P STB WŁ. WŁ. N STB TR TR A 150 C P D P Rys.19 A Mostek STB STB B Zabezpieczenie przed brakiem wody, ogranicznik ciśnienia minimalnego C Ogranicznik ciśnienia maksymalnego D Pozostałe urządzenia zabezpieczające 1. Usunąć mostek STB STB. 2. Przyłączyć szeregowo zewnętrzne urządzenia zabezpieczające wtyku abö. Prowizoryczna eksploatacja palnika Przełożyć mostek TR WŁ./TR na TR WŁ. Kocioł grzewczy jest nagrzewany z minimalną mocą cieplną. Wyłączenie następuje za pośrednictwem regulatora temperatury w automacie palnikowym. STB N STB TR EIN EIN TR Rys.20 A A Mostek TR WŁ./TR Przyłączanie palnika Przewody palnika są objęte zakresem stawy kotła grzewczego. Maks. pobór prądu 6 (3) A. 24

25 Prace montażowe Przyłączanie palnika (ciąg dalszy) 41 A L N T1 T2 S3 B4 BN BU Oznaczenia zacisków L1 Faza poprzez zewnętrzne urządzenie zabezpieczające (o ile jest stępne) palnika PE Przewód ochronny (uziemiający) palnika N Przewód zerowy palnika T1 230 V~ z automatu palnikowego T2 Zapotrzebowanie na obciążanie podstawowe S3 Przyłącze usterki palnika B4 Przyłącze licznika godzin pracy Montaż C Oznakowanie kolorami wg normy DIN IEC BN brązowy BU niebieski BN BU B4 S3T2 T1 N L Rys.21 B A Do regulatora B Do palnika (automat palnikowy) C Przewód magistrali KM Przyłącze elektryczne Wykonać przyłącze elektryczne sieciowej jednostki filtrującej (zakres stawy palnika). Wytyczne Przepisy Przyłącza elektryczne i zabezpieczenia (np. układ FI) należy wykonać zgodnie z normą IEC 60364, warunkami przyłączenia lokalnego zakładu energetycznego oraz przepisami VDE! Zasilanie regulatora musi być zabezpieczone zgodnie z przepisami. W przypadku gazowych i olejowych instalacji paleniskowych o mocy powyżej 100 kw inwestor zobowiązany jest zgodnie z rozporządzeniem o instalacjach paleniskowych FeuVO zamontowania wyłącznika awaryjnego poza pomieszczeniem technicznym. Należy przestrzegać krajowego rozporządzenia o instalacjach paleniskowych. W przypadku instalacji paleniskowych zgodnych z EN zamontowany przez inwestora wyłącznik awaryjny musi spełniać wymogi normy EN Wyłącznik awaryjny powinien być zamontowany poza pomieszczeniem technicznym i odłączać jednocześnie wszystkie nieuziemione przewody z minimalną rozwartością styku 3 mm. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprąwego (klas FI - B ) prądów stałych, które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Zalecany zasilający przewód elektryczny 3-żyłowy przewód, wyboru: H05VV-F3G 1,5 mm 2 H05RN-F3G 1,5 mm 2 25

26 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Przyłącze elektryczne sieciowej jednostki filtrującej Montaż Sieciowa jednostka filtrująca, patrz instrukcja serwisu kotła grzewczego L1 PE N BU GNYE BN N 40 L 1. Sprawdzić, czy przewód sieciowej jednostki filtrującej został zabezpieczony zgodnie z przepisami. 2. Przyłączyć zasilający przewód elektryczny w skrzynce przyłączeniowej i wtyku fö (w zakresie obowiązków inwestora). Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowować poważne obrażenia i prowadzić uszkodzenia urządzenia. Nie zamieniać miejscami żył L1 i N : L1 brązowy N niebieski PE zielony/żółty 3. Włożyć wtyk fö sieciowej jednostki filtrującej. Oznakowanie kolorami wg normy DIN IEC BN brązowy BU niebieski GNYE zielony/żółty Rys.22 A Napięcie zasilania 230 V~ B Bezpiecznik T6,3 A C Wyłącznik główny, 2-biegunowy (w zakresie obowiązków inwestora) D Skrzynka przyłączeniowa (zapewnia inwestor) 26

27 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Przyłącze elektryczne regulatora A 2 N PE 1 BN GY GNYE BK f-\ybh Włożyć wtyk fö i wtyk abh przewodu przyłączeniowego sieciowej jednostki filtrującej odpowiedniego gniazda regulatora. Oznakowanie kolorami wg normy DIN IEC BN brązowy BK czarny GY szary GNYE zielony/żółty Montaż B L N N L abh fö Rys.23 C A Do sieciowej jednostki filtrującej B Przewód przyłączeniowy sieciowej jednostki filtrującej C Do regulatora 27

28 Prace montażowe Montaż przedniej części regulatora 2. Montaż 1. A Rys. 24 Przeprowadzić przewód taśmowy przez uchwyt A. 28

29 Otwieranie regulatora Prace montażowe Montaż 3. Rys.25 29

30 Uruchomienie Zmiana języka Podczas pierwszego uruchomienia pojawia się następujący komunikat (fabrycznie ustawiony j. niemiecki). Sprache Deutsch Bulgarski Cesky Dansk Wählen mit Rys.26 êç DE BG ê CZ ê DK ê ( Ustawianie daty i godziny W trakcie pierwszego uruchomienia lub po dłuższym okresie przestoju należy ponownie ustawić datę i godzinę. Godzina i data datę Rys.27 Dalej, naciskając OK Dopasowanie adresów kowych Regulator musi być stosowany wyposażenia instalacji. Sprawdzić i w razie potrzeby ustawić wszystkie adresy w kowaniu 1. W kowaniu 2 sprawdzić i odpowiednio ustawić następujące adresy kowe: Przegląd przebiegu i przeglądy kowania, patrz rozdział Kowania. Grupa Działanie 4C Ogólnie Funkcja wtyku sö 79 Ogólnie Menedżer usterek 98 Ogólnie Numer instalacji Viessmann 9C Ogólnie Monitorowanie odbiorników LON Kontrola urządzeń i czujników Przeprowadzanie testu przekaźników Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Test urządzeń Przed wyborem urządzenia wszystkie urządzenia zostają odłączone od zasilania. 30

31 Uruchomienie Kontrola urządzeń i czujników (ciąg dalszy) Zależnie od wyposażenia instalacji istnieje możliwość sterowania następującymi wyjściami przekaźników: Komunikat na wyświetlaczu Objaśnienie Wszystkie urządzenia Wył. Wszystkie urządzenia są wyłączone. Obciążenie podstawowe Wł. Palnik mod. pracuje z minimalną mocą. Palnik Wł. Palnik zostaje włączony. Obciążenie pełne Wł. Palnik mod. pracuje z maks. mocą. Palnik modul. Otw. Palnik modulowany. Palnik modul. Neutralny Palnik modulowany. Palnik modul. Zamk. Palnik modulowany. Wyjście 20 Wł. Wyjście 20 aktywne. Wyjście 52 Otw. Wyjście 52 Neutr. Wyjście 52 Zamk. Pompa ładująca podgrzewacza Wł. Wyjście pompy obiegowej podgrzewacza jest aktywne. Pompa cyrkulacyjna Wł. Wyjście pompy cyrkulacyjnej wody użytkowej jest aktywne. Zbiorcze zgłaszanie usterek Wł. Pompa obiegu grzewczego OG2 Wł. Wyjście pompy obiegu grzewczego aktywne (obieg grzewczy z mieszaczem M2). Mieszacz OG2 Otw. Wyjście Mieszacz otw. aktywne (obieg grzewczy z mieszaczem M2). Mieszacz OG2 Zamk. Wyjście Mieszacz zamk. aktywne (obieg grzewczy z mieszaczem M2). Pompa obiegu grzewczego OG3 Wł. Wyjście pompy obiegu grzewczego aktywne (obieg grzewczy z mieszaczem M3). Mieszacz OG3 Otw. Wyjście Mieszacz otw. aktywne (obieg grzewczy z mieszaczem M3). Mieszacz OG3 Zamk. Wyjście Mieszacz zamk. aktywne (obieg grzewczy z mieszaczem M3). Wyjście 1 zest. EA1 Wł. Styk P - S wtyku abj zestawu uzupełniającego EA1 zwarty. AM1 wyjście 1 Wł. Wyjście aktywne. AM1 wyjście 2 Wł. Wyjście aktywne. Pompa obiegu solarnego Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM1 aktywne. Pompa solar. min. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM1 przełączone na min. prędkość obrotową. Pompa solar. maks. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM1 przełączone na maks. prędkość obrotową. SM1 Wyjście 22 Wł. Wyjście ss w module regulatora systemów solarnych typu SM1 aktywne. Wskazówka W przypadku eksploatacji palnika włączane są pompy podłączone regulatora. 31

32 Uruchomienie Kontrola urządzeń i czujników (ciąg dalszy) Kontrola czujników Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Diagnostyka 3. Wybrać grupę (patrz strona 36). 4. Odczytać temperaturę rzeczywistą danego czujnika. Ustawianie krzywej grzewczej Krzywe grzewcze obrazują związek między temperaturą zewnętrzną i temperaturą wody w kotle lub na zasilaniu. Upraszczając: im niższa temperatura zewnętrzna, tym wyższa temperatura wody w kotle lub na zasilaniu. Od temperatury wody w kotle lub na zasilaniu zależy z kolei temperatura pomieszczenia. Ustawienia w stanie fabrycznym: Nachylenie = 1,4 Poziom = 0 Nachylenie Temperatura wody w kotle lub temperatura na zasilaniu w C Temp. wym. pomieszcz. w C 30 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 C B A Temperatura zewnętrzna [ C] Rys.28 Przykład temperatury zewnętrznej 14 A Instalacja ogrzewania podłogowego, nachylenie 0,2 0,8 B Ogrzewanie niskotemperaturowe, nachylenie 0,8 1,6 C Instalacje grzewcze z temperaturami wody w kotle wynoszącymi ponad 75 C, nachylenie większe niż 1,6 Ustawianie wartości wymaganej temperatury pomieszczenia Możliwość regulacji osobno dla każdego obiegu grzewczego. 32

33 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Krzywa grzewcza zostaje przesunięta wzdłuż osi wymaganej temperatury pomieszczenia. Przy aktywnej funkcji logiki pomp obiegu grzewczego powoduje ona zmianę sposobu włączania/wyłączania pompy obiegu grzewczego. Normalna wartość wymagana temperatury pomieszczenia Zredukowana wartość wymagana temperatury pomieszczenia 110 A 14 C C D 110 A 26 C Rys B -20 E Zmiana normalnej wartości wymaganej temperatury pomieszczenia z 20 na 26 C A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. Zmiana normalnej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi C D Rys C B -20 E Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia z 3 na 14 A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi Zmiana nachylenia i poziomu Możliwość regulacji osobno dla każdego obiegu grzewczego. 110 Temperatura wody w kotle lub Temperatura na zasilaniu w C 3,4 A B 1,4 0, Temperatura zewnętrzna w C Rys.31 A Zmiana nachylenia B Zmiana poziomu (przesunięcie równoległe krzywej grzewczej w kierunku pionowym) 33

34 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Menu rozszerzone: Ogrzewanie 3. Wybrać obieg grzewczy. 4. Krzywa grzewcza 5. Nachylenie lub Poziom 6. Ustawić krzywą grzewczą odpowiednio wymagań instalacji. Przykład: Ustawianie krzywej grzewczej z nachyleniem 1,5 Krzywa grzewcza 100 C OG1 23 C 41 C 55 C 68 C 81 C Nachylenie 1,5 Zmień, naciskając ( Rys.32 Włączanie regulatora systemu LON Moduł komunikacyjny LON (wyposażenie datkowe) musi być przyłączony. Instrukcja montażu Moduł komunikacyjny LON Wskazówka Transmisja danych za pomocą LON może trwać kilka minut. Instalacja jednokotłowa z regulatorem Vitotronic 200-H i modułem Vitocom 200 (przykład) Numery odbiorników LON i pozostałe funkcje ustawić w kowaniu 2 (patrz poniższa tabela). Wskazówka W systemie LON nie wolno dwa razy przyporządkowywać tego samego numeru odbiornika. Jako menedżer usterek może zostać zakowany tylko jeden regulator Vitotronic. Wszystkie adresy kowe wymienione w tabeli, znajdują się w grupie Ogólnie. Regulator obiegu kotła Vitotronic 200-H Vitotronic 200-H Vitocom LON LON LON Nr odbiornika 1, kowanie 77:1. Regulator jest menedżerem usterek, kowanie 79:1. Regulator przesyła godzinę, kowanie 7b:1. Nr odbiornika 10, kowanie 77:10. Regulator nie jest menedżerem usterek, kowanie 79:0. Regulator odbiera godzinę, ustawić kowanie 81:3. Nr odbiornika 11, ustawić kowanie 77:11. Regulator nie jest menedżerem usterek, kowanie 79:0. Regulator odbiera godzinę, ustawić kowanie 81:3. Nr odbiornika 99. Urządzenie jest menedżerem usterek. Urządzenie odbiera godzinę. 34

35 Uruchomienie Włączanie regulatora systemu LON (ciąg dalszy) Regulator obiegu kotła Vitotronic 200-H Vitotronic 200-H Vitocom Regulator przesyła dane temperatury zewnętrznej, ustawić kowanie 97:2. Numer instalacji Viessmann, kowanie 98:1. Monitorowanie usterek odbiorników LON, kowanie 9C:20. Regulator odbiera informację o temperaturze zewnętrznej, ustawić kowanie 97:1. Numer instalacji Viessmann, kowanie 98:1. Monitorowanie usterek odbiorników LON, kowanie 9C:20. Regulator odbiera informację o temperaturze zewnętrznej, ustawić kowanie 97:1. Numer instalacji Viessmann, kowanie 98:1. Monitorowanie usterek odbiorników LON, kowanie 9C:20. Przeprowadzanie kontroli odbiorników LON Poprzez kontrolę odbiorników sprawdzana jest komunikacja urządzeń danej instalacji podłączonych menedżera usterek. Wymagania: Regulator musi być zakowany jako menedżer usterek (kowanie 79:1 w grupie Ogólnie ). We wszystkich regulatorach musi być zakowany numer odbiornika LON. Lista odbiorników LON w menedżerze usterek musi być aktualna. Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Funkcje serwisowe 3. Kontrola odbiorników 4. Wybrać odbiornik (np. odbiornik 10). 5. Za pomocą OK rozpocząć kontrolę odbiornika. Przetestowane i sprawne odbiorniki oznaczone zostają za pomocą OK. Przetestowane, lecz niesprawne odbiorniki oznaczone zostają za pomocą Nie OK. Wskazówka Aby wykonać kolejną kontrolę odbiorników, utworzyć nową listę odbiorników w punkcie menu Usunąć listę? (lista odbiorników jest aktualizowana). Wskazówka Na wyświetlaczu danego odbiornika podczas kontroli odbiorników wyświetlany jest przez ok. 1 min numer odbiornika i Wink. Wprowadzanie serwisowego kodu PIN dla odbiornika LON Za pomocą serwisowego kodu PIN identyfikowany jest odbiornik LON. Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Funkcje serwisowe 3. PIN serwisowy Wprowadzanie kodu PIN Vitocom 100, typ GSM2 Kod PIN podłączonego modułu Vitocom 100 można wprowadzić na regulatorze Vitotronic 100. Instrukcja montażu Vitocom 100 Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Funkcje serwisowe 3. Wprowadzanie kodu PIN Vitocom 4. Wprowadzić kolejno cyfry kodu PIN. 35

36 Odczyty serwisowe Wywoływanie menu serwisowego Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Przegląd menu serwisowego Rys.33 Diagnostyka Test urządzeń Poziom kowania 1 Poziom kowania 2 Historia błędów Funkcje serwisowe Zakończyć serwis? Ogólnie Obieg grzewczy 1 OG 1 Obieg grzewczy 2 OG 2 Obieg grzewczy 3 OG3 C.W.U. Obieg solarny Skrócony odczyt Reset danych Kontrola odbiorników PIN serwisowy Wprowadzanie kodu PIN Vitocom Reset konserwacji Poziom kowania 2 jest wyświetlany tylko wtedy, gdy poziom ten został aktywowany: Nacisnąć OK i przytrzymać równocześnie 4 s. przez ok. Opuszczanie menu serwisowego 1. Wybrać Zakończyć serwis? 2. Wybrać Tak. Wskazówka Menu serwisowe zamykane jest automatycznie po 30 min. 3. Potwierdzić naciskając OK. Dane robocze Odczyt danych roboczych Dane robocze można odczytać w sześciu obszarach (patrz Diagnostyka w przeglądzie Menu serwisowe ). Dane robocze t. obiegu grzewczego z mieszaczem i obiegu solarnego mogą być odczytywane, jeśli podzespoły te znajdują się w instalacji. Wskazówka Jeśli wykonywany jest odczyt uszkodzonego czujnika, na wyświetlaczu pojawia się Więcej informacji tyczących danych roboczych, patrz rozdział Odczyt skrócony. Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Diagnostyka 3. Wybrać żądaną grupę, np. Ogólnie. Reset danych roboczych Zapisane dane robocze (np. godziny pracy) można ponownie ustawić na wartość 0. Wartość Temperatura zewnętrzna stłumiona przywracana jest wartości rzeczywistej. 36 Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Diagnostyka

37 Odczyty serwisowe Dane robocze (ciąg dalszy) 3. Reset danych 4. Wybrać wymaganą wartość oraz Wszystkie dane. Skrócony odczyt W przypadku skróconego odczytu można odczytać dane t. np. temperatury, stanu oprogramowania i podłączonych podzespołów. Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Diagnostyka 3. Skrócony odczyt. 4. Nacisnąć przycisk OK. Na wyświetlaczu pojawia się 11 wierszy, po 6 pól każdy. Skrócony odczyt diagnostyki 1: 2: 3: 4: A 0 A A Rys.34 Wybierz, naciskając Ø Znaczenie poszczególnych wartości w danym wierszu, patrz tabela poniżej: Wiersz (odczyt skróco- Pole ny) : Schemat instalacji Stan oprogramowania regulatora 2: Typ palnika 2: modulujący Stan oprogramowania modułu obsługowego 0 0 Oznaczenie urządzeń ZE-ID 3: 0 0 Liczba odbiorników magistrali KM Stan oprogramowania Moduł regulatora systemów solarnych, typ SM1 4: : : : Adres podsieci/nr instalacji Adres węzła 0 0 8: Konfig. SNVT 0: Tryb autom. 1: Tool 9: Moduł zdalnego sterowania 0: bez 1: Vitotrol 200A lub Vitotrol 200RF 2: Vitotrol 300A lub Vitotrol 300RF lub Vitohome 300 Stan oprogramowania Komunik. Coproz. Stan oprogramowania chipa neuronowego Liczba odbiorników LON Obieg grzewczy OG1 Obieg grzewczy OG2 Obieg grzewczy OG3 Stan oprogramowania Moduł zdalnego sterowania Moduł zdalnego sterowania 0: bez 1: Vitotrol 200A lub Vitotrol 200RF 2: Vitotrol 300A lub Vitotrol 300RF lub Vitohome 300 Stan oprogramowania Moduł zdalnego sterowania Moduł zdalnego sterowania 0: bez 1: Vitotrol 200A lub Vitotrol 200RF 2: Vitotrol 300A lub Vitotrol 300RF lub Vitohome 300 Stan oprogramowania Moduł zdalnego sterowania 37

38 Odczyty serwisowe Skrócony odczyt (ciąg dalszy) Wiersz (odczyt skrócony) Pole : : 0 0 Stan oprogramowania zestawu uzupełniającego dla 2. i 3. obiegu grzewczego z mieszaczem 0 Stan oprogramowania zestawu uzupełniającego dla 2. i 3. obiegu grzewczego z mieszaczem Wskazówka Wskazania w polach 3 i 5 są jednakowe. 0 Wskaźnik serwisowy W adresach kowych 1F, 21 i 23 w grupie Kocioł ustawić wartości graniczne. Po osiągnięciu tych wartości na wyświetlaczu pojawia się wskazanie i miga. Wskazówka Jeżeli konserwacja zostanie wykonana, zanim pokaże się komunikat, ustawić kowanie 24:1 w grupie Kocioł, a następnie kowanie 24:0. Ustawione parametry konserwacyjne godzin pracy i interwałów rozpoczynają się znowu od 0. Potwierdzanie konserwacji 1. Stosować się wskazówek na wyświetlaczu. Komunikat o konserwacji zostanie przeniesiony menu. 2. Przeprowadzić konserwację. 3. Wyzerować kowanie 24:1 na 24:0 w grupie Kocioł. 4. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 5. Funkcje serwisowe 6. Reset konserwacji Ustawione parametry konserwacyjne godzin pracy i interwałów rozpoczynają się znowu od 0. Wskazówka Jeżeli adres kowy 24 nie zostanie wyzerowany, w następny poniedziałek ponownie pojawi się komunikat. Wywołanie potwierdzonego komunikatu o konserwacji Menu rozszerzone:

39 Sygnalizator usterki Usuwanie usterek W przypadku usterki miga czerwony sygnalizator usterki na regulatorze. Na wyświetlaczu pojawia się komunikat Usterka i miga symbol. Aby wyświetlić kod usterki, nacisnąć OK. Znaczenie kodu usterki, patrz rozdział Kody usterek. W przypadku niektórych usterek opis jest wyświetlany w formie tekstowej. Wskazówka Jeżeli podłączone jest urządzenie zbiorczego melwania usterek, zostaje ono włączone. Potwierdzanie zgłoszenia usterki Stosować się wskazówek na wyświetlaczu. Wskazówka Komunikat o usterce zostaje przeniesiony menu. Urządzenie zgłaszania usterek, jeśli jest podłączone, zostaje wyłączone. Jeżeli potwierdzona usterka nie zostanie usunięta, zgłoszenie usterki pojawi się ponownie następnego dnia i urządzenie zgłaszania usterek ponownie się włączy. Wywołanie potwierdzonego komunikatu o usterce Menu rozszerzone: Usterka Odczytywanie kodów usterek z pamięci usterek (historia błędów) Zapamiętywanych jest 10 ostatnich usterek (także usuniętych) i można je odczytać. Usterki są uporządkowane według czasu wystąpienia. Wskazówka Lista może zostać usunięta. Menu serwisowe: Nacisnąć OK i przytrzymać równocześnie ok. 4 s. Historia błędów Wyświetlić? Usunąć? przez Rys.35 Wybierz, naciskając ( Kody usterek Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 0F Eksploatacja regulacyjna 0F wyświetlane jest tylko w historii błędów. Przeprowadzić konserwację. Wskazówka Po konserwacji ustawić kowanie 24:0. 10 Pracuje jak przy temp. zewn. 0 C. Zwarcie w czujniku temperatury zewnętrznej. Sprawdzić czujnik temperatury zewnętrznej (patrz strona 92). 39

40 Usuwanie usterek Kody usterek (ciąg dalszy) Kod usterki na wyświetlaczu 40 Opis usterki Przyczyna usterki Czynność 18 Pracuje jak przy temp. zewn. 0 C. 19 Pracuje jak przy temp. zewnętrznej 0 C. 40 Następuje zamknięcie mieszacza. 44 Następuje zamknięcie mieszacza. 48 Następuje zamknięcie mieszacza. 4C Następuje zamknięcie mieszacza. 50 Pompa ładująca podgrzewacz Wł. : Wartość wymagana temperatury wody użytkowej = wartość wymagana temperatury wody w kotle. Układy preferencji są zawieszone. lub Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu 1. Przerwa w czujniku temperatury zewnętrznej. Błąd komunikacyjny bezprzewowego czujnika temperatury zewnętrznej. Zwarcie w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M2 (obieg grzewczy 2). Zwarcie w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M3 (obieg grzewczy 3). Przerwa w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M2 (obieg grzewczy 2). Przerwa w czujniku temperatury na zasilaniu obiegu grzewczego z mieszaczem M3 (obieg grzewczy 3). Zwarcie w czujniku temperatury wody w podgrzewaczu 1. Zwarcie w czujniku temperatury wody w podgrzewaczu Eksploatacja regulacyjna Zwarcie w czujniku temperatury wody na zasilaniu w sprzęgle hydraulicznym. Sprawdzić czujnik temperatury zewnętrznej (patrz strona 92). Sprawdzić połączenie radiowe (położyć zdalny czujnik temperatury zewnętrznej w pobliżu bazy radiowej). Wylogować i ponownie zalogować czujnik temperatury zewnętrznej. W razie potrzeby wymienić (patrz instrukcja montażu i serwisu bazy radiowej ). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 92). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 92). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92).

41 Usuwanie usterek Kody usterek (ciąg dalszy) Kod usterki na wyświetlaczu Opis usterki Przyczyna usterki Czynność 58 Pompa ładująca podgrzewacz Wł. : Wartość wymagana temperatury wody użytkowej = wartość wymagana temperatury wody w kotle. Układy preferencji są zawieszone. lub Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu Z systemem zasilania podgrzewacza: Ogrzewanie podgrzewacza włączane i wyłączane jest przez czujnik temperatury wody w podgrzewaczu 1. Przerwa w czujniku temperatury wody w podgrzewaczu 1. Przerwa w czujniku temperatury wody w podgrzewaczu 2. 5A Eksploatacja regulacyjna Przerwa w czujniku temperatury wody na zasilaniu w sprzęgle hydraulicznym. 60 Kocioł grzewczy pracuje z temperaturą maksymalną. 68 Kocioł grzewczy pracuje z temperaturą maksymalną. Zwarcie czujnika temperatury aja. Przerwa w czujniku temperatury aja. 70 Eksploatacja regulacyjna Zwarcie czujnika temperatury ajb. 78 Eksploatacja regulacyjna Przerwa w czujniku temperatury ajb. 80 Automat palnikowy przełączył się na usterkę, instalacja stygnie, zablokowany automat palnikowy. 81 Automat palnikowy przełączył się na usterkę. 82 Automat palnikowy przełączył się na usterkę, instalacja stygnie, zablokowany automat palnikowy. Zwarcie czujnika temperatury wody w kotle sterującego automatem palnikowym. Niestabilna wartość czujnika temperatury wody w kotle sterującego automatem palnikowym. Zwarcie czujnika temperatury spalin (A lub B) sterującego automatem palnikowym. Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 92). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 92). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 92). Bez czujnika temperatury wody na zasilaniu: Ustawić kowanie 52:0 w grupie Ogólnie. Usunąć czujnik temperatury. Ustawić kowanie 4A:0 w grupie 1 Ogólnie. Usunąć czujnik temperatury. Ustawić kowanie 4A:0 w grupie 1 Ogólnie. Sprawdzić czujnik temperatury (patrz strona 92). Sprawdzić czujnik temperatury (patrz strona 92). Bez czujnika temperatury: Ustawić kowanie 4b:0 w grupie Ogólnie. Sprawdzić przewód przyłączeniowy i czujnik podwójny, w razie potrzeby wymienić czujnik. Sprawdzić przewód przyłączeniowy i czujnik podwójny, w razie potrzeby wymienić czujnik. Skontrolować przewód przyłączeniowy i czujniki (A i B), w razie potrzeby wymienić czujnik. 41
