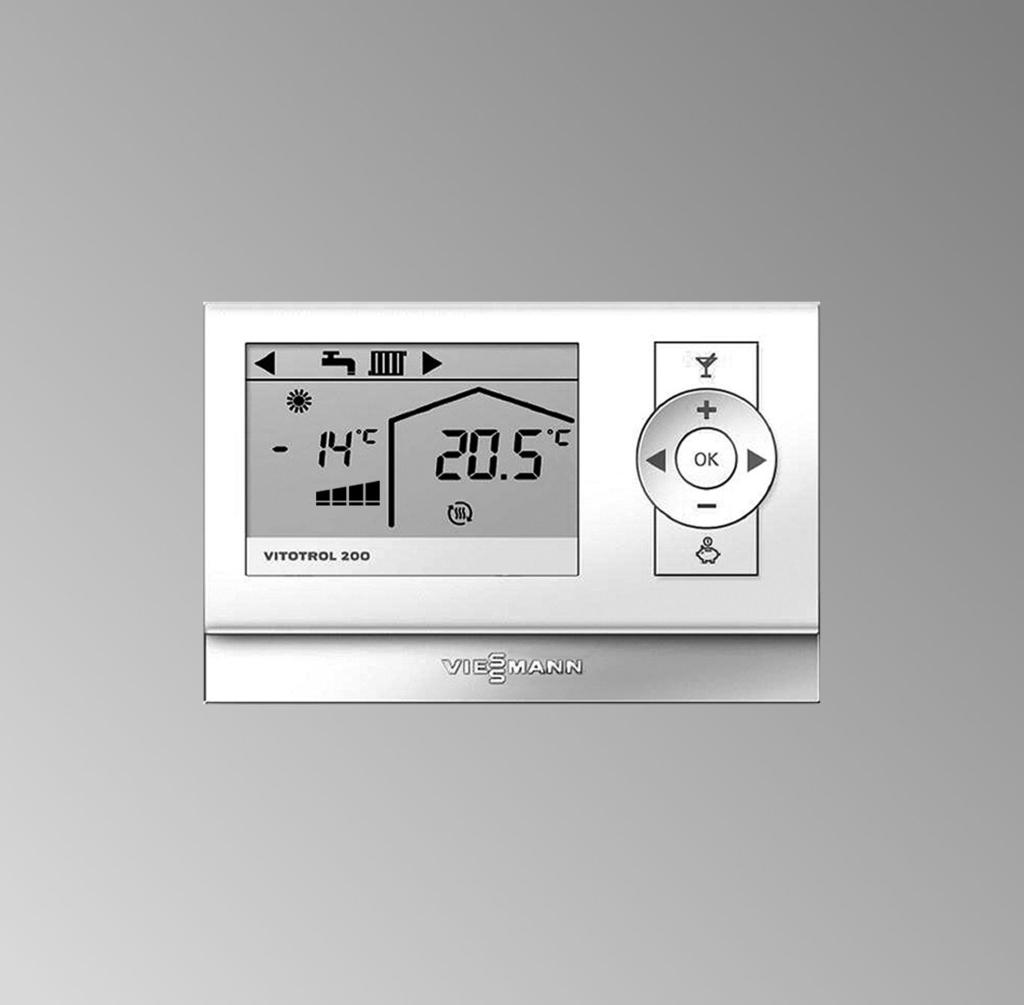

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotrol 200 RF Zdalne sterowanie dla jednego obiegu grzewczego Wskazówki dotyczące ważności, patrz ostatnia strona VITOTROL 200 RF 2/2012 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Podczas prac należy przestrzegać 2

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naładowania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Instrukcja montażu Prace montażowe Wskazówka dotycząca użytkowania... 5 Miejsce montażu... 5 Uruchamianie regulatora Vitotrol 200 RF... 6 Sprawdzanie jakości nadawania i odbioru w miejscu montażu... 8 Montaż ściennego cokołu montażowego... 9 Montaż modułu zdalnego sterowania Demontaż modułu zdalnego sterowania Zmiana przyporządkowania obiegu grzewczego po uruchomieniu Zmiana kontrastu na wyświetlaczu Instrukcja serwisowa Usuwanie usterek Sygnalizator usterki Dane techniczne Lista części zamiennych Zamawianie części

5 Prace montażowe Wskazówka dotycząca użytkowania Vitotrol 200 RF możne się komunikować z regulatorem Vitotronic tylko w połączeniu z przynależną bazą radiową. Jednocześnie do jednej bazy radiowej można podłączyć maksymalnie trzy regulatory Vitotrol 200 RF. Miejsce montażu Praca z lub bez sterowania temperaturą pomieszczenia Eksploatacja sterowana pogodowo Montaż w dowolnym pomieszczeniu. Eksploatacja sterowana temperaturą pomieszczenia W pomieszczeniu głównym na ścianie wewnętrznej, ok. 1,5 m nad podłogą. Z dala od okien i drzwi. Nie nad grzejnikami. Z dala od źródeł ciepła (bezpośrednie promieniowanie słoneczne, kominek, odbiornik telewizyjny itp.). Połączenie radiowe Miejsce montażu regulatora Vitotrol 200 RF i bazy radiowej wybrać tak, aby sygnały radiowe w miarę możliwości trafiały prostopadle na ściany i inne urządzenia. Instrukcja montażu i serwisu bazy radiowej W pomieszczeniu tym nie może znaleźć się kolejne urządzenie regulacyjne. Jeżeli grzejniki wyposażone są w zawory termostatyczne, powinny być one stale całkowicie otwarte. Wskazówka Materiały metalowe mogą silnie zakłócać odbiór. Przed ostatecznym montażem w żądanym miejscu uruchomić regulator Vitotrol 200 RF i sprawdzić jakość nadawania i odbioru w miejscu montażu. Montaż 5

6 Prace montażowe Uruchamianie regulatora Vitotrol 200 RF Przed pierwszym uruchomieniem: Baza radiowa musi być podłączona do regulatora poprzez magistralę KM. Regulator, do którego jest podłączona baza radiowa, musi być włączony. Bezprzewodowy wzmacniacz, jeśli jest na wyposażeniu, musi być podłączony do napięcie zasilania. 1. Umieścić Vitotrol 200 RF w pobliżu bazy radiowej n 2. Włożyć baterie (LR 6/AA, w zakresie dostawy). Wtedy asystent konfiguracji zostaje uruchomiony automatycznie. Na wyświetlaczu pojawia się C1 i miga Lrn. 6

7 Uruchamianie regulatora Vitotrol 200 RF (ciąg dalszy) Prace montażowe A 3. Nacisnąć przycisk A na bazie radiowej: Eksploatacja bez wzmacniacza bezprzewodowego: przez 4 s. Zielona dioda LED na bazie radiowej miga z małą częstotliwością. Eksploatacja ze wzmacniaczem bezprzewodowym: przez 8 s. Zielona dioda LED na bazie radiowej miga z dużą częstotliwością. Instrukcja montażu i serwisu bazy radiowej 4. Na Vitotrol 200 RF nacisnąć przycisk OK. Vitotrol 200 RF wysyła sygnał w celu zalogowania do bazy radiowej. Logowanie pomyślne: Na wyświetlaczu pojawia się C2 i 000 (pierwsza cyfra miga). Logowanie zakończone niepowodzeniem: Na wyświetlaczu pojawia się i. Powtórzyć logowanie. Montaż 5. W przypadku pomyślnego zalogowania na Vitotrol 200 RF wprowadzić 3- cyfrowy PIN. PIN jest wydrukowany na folii ochronnej z przodu bazy radiowej. Za pomocą przycisków +/ wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję i za pomocą +/- wprowadzić następną cyfrę. Każdą wprowadzoną cyfrę potwierdzić, naciskając OK. 7

8 Prace montażowe Uruchamianie regulatora Vitotrol 200 RF (ciąg dalszy) Przyporządkowanie obiegu grzewczego 6. Po wprowadzeniu całego numeru PIN pojawia się C3 i H 1. Następnie przyporządkować żądany obieg grzewczy (patrz kolejny rozdział). 1. Za pomocą przycisków +/ wybrać żądany obieg grzewczy: Obieg grzewczy 1 H 1 Obieg grzewczy 2 H 2 Obieg grzewczy 3 H 3 2. OK w celu potwierdzenia. Przekazywany jest stan roboczy instalacji grzewczej. Segmenty na wyświetlaczu zmieniają kolejność (maks. przez 5 min). Sprawdzanie jakości nadawania i odbioru w miejscu montażu 1. Umieścić Vitotrol 200 RF w ostatecznym miejscu montażu. 2. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. Na wyświetlaczu pojawiają się d1 i H... dla przyporządkowanego obiegu grzewczego. 3. Wywoływanie za pomocą / wskazania jakości nadawania i odbioru: d2 Łącze radiowe między bazą radiową a Vitotrol 200 RF d3 Łącze radiowe między Vitotrol 200 RF a bazą radiową d4 Łącze radiowe między bezprzewodowym czujnikiem temperatury zewnętrznej a bazą radiową 8

9 Prace montażowe Sprawdzanie jakości nadawania i odbioru w (ciąg dalszy) Wskazywanie informacji Wartość Jakość nadawania i odbioru 0 do 78 bardzo dobra 79 do dobra do dostateczna do niedostateczna do brak odbioru... Wskazówka W przypadku niedostatecznej jakości nadawania i odbioru wybrać inne miejsce montażu i powtórzyć kontrolę albo zastosować wzmacniacz bezprzewodowy. Montaż Montaż ściennego cokołu montażowego 9

10 Prace montażowe Montaż modułu zdalnego sterowania Demontaż modułu zdalnego sterowania Zmiana przyporządkowania obiegu grzewczego po uruchomieniu 1. Nacisnąć równocześnie przyciski i na module zdalnego sterowania i przytrzymać je ok. 4 s Przyciskiem / wybrać C3.

11 Prace montażowe Zmiana przyporządkowania obiegu grzewczego po (ciąg dalszy) 3. Za pomocą +/- wybrać obieg grzewczy 1 ( H 1 ), obieg grzewczy 2 ( H 2 ) lub obieg grzewczy 3 ( H 3 ). 4. OK w celu potwierdzenia. Przekazywany jest stan roboczy instalacji grzewczej. Segmenty na wyświetlaczu zmieniają kolejność (maks. przez 5 min). Ustawienia na regulatorze Vitotronic: Zmiana kontrastu na wyświetlaczu Ustawić adres kodowy A0 w grupie Obieg grzewczy... dla danego obiegu grzewczego na wartość 0. Wskazówka W przypadku zgłoszenia usterki na regulatorze Vitotronic wyświetlane są kody usterek bc, bd, be. Instrukcja montażu i serwisu lub instrukcja serwisu regulatora Vitotronic Montaż 1. Nacisnąć równocześnie przyciski i na module zdalnego sterowania i przytrzymać je ok. 4 s. 2. Przyciskiem / wybrać C4. 3. Za pomocą +/- zmienić kontrast. Fabrycznie ustawiona jest wartość średnia (3). 4. OK w celu potwierdzenia. 5. Nacisnąć równocześnie przyciski i na module zdalnego sterowania i przytrzymać je ok. 4 s. 11

12 Usuwanie usterek Sygnalizator usterki Jeśli wystąpi usterka, na wyświetlaczu miga symbol. Przyczyny i usuwanie usterek patrz Instrukcja montażu i serwisu danego regulatora Vitotronic. Jeżeli na wyświetlaczu pojawia się i połączenie radiowe jest przerwane lub nie zostało jeszcze nawiązane. W celu usunięcia usterki wylogować i ponownie zalogować podzespoły. W razie potrzeby zastosować wzmacniacz bezprzewodowy (wyposażenie dodatkowe). Instrukcja montażu i serwisu bazy radiowej 12

13 Dane techniczne Dane techniczne Zasilanie prądowe 2 baterie LR 6/ AA/Mignon 3 V, 2600 mah Żywotność baterii ok. 2 lata Częstotliwość radiowa 868,3 MHz Klasa zabezpieczenia III Stopień ochrony IP 30 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres ustawień wymaganej temperatury pomieszczenia 3 do 37 Serwis 13

14 Lista części zamiennych Zamawianie części Niezbędne są następujące dane: Nr fabryczny (patrz tabliczka znamionowa) Numer pozycji części (z listy części zamiennych) Części 0001 Ścienny cokół montażowy 0002 Moduł obsługowy 0003 Instrukcja montażu i serwisu 0004 Instrukcja obsługi Części dostępne w handlu można otrzymać w lokalnych sklepach branżowych

15 Serwis 15

16 Wskazówka dotycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
