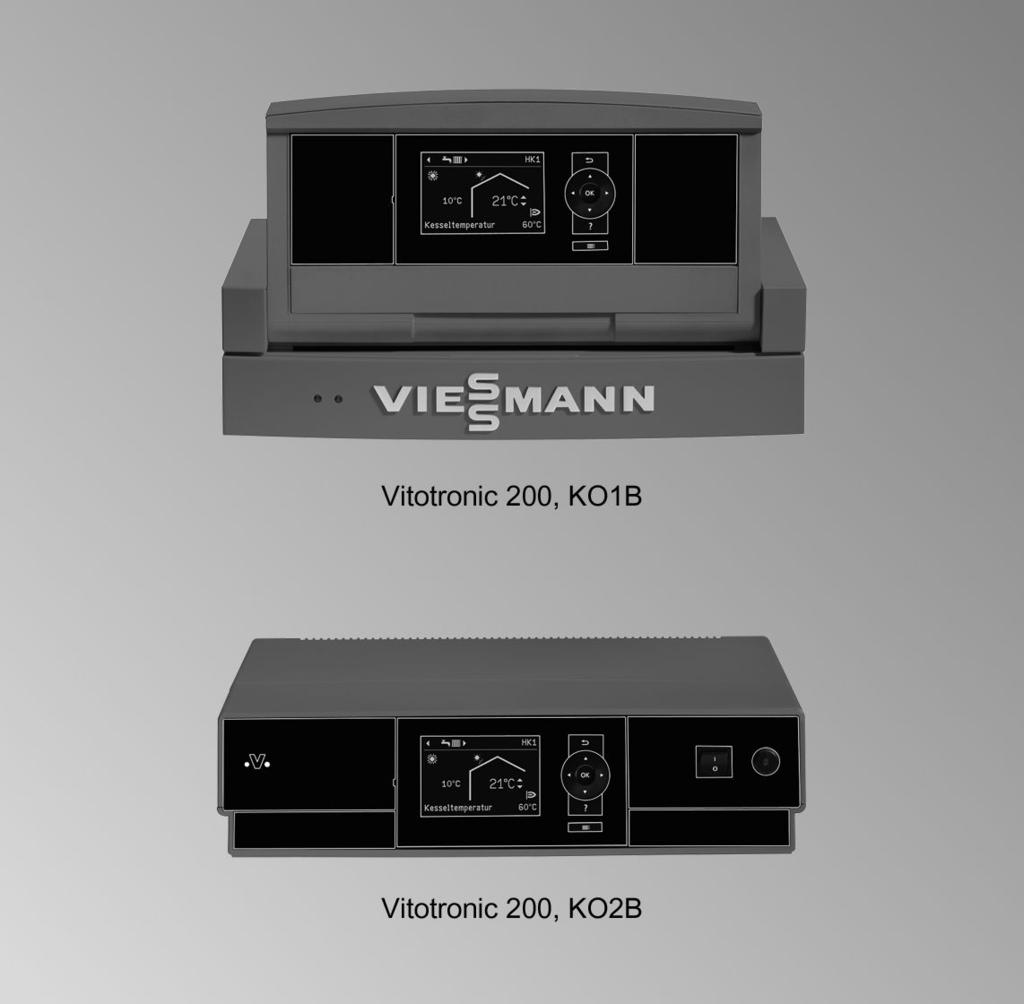

VIESMANN. Instrukcja montażu i serwisu VITOTRONIC 200. dla wykwalifikowanego personelu

Transkrypt

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotronic 00 Typ KOB, KOB Sterowany pogowo, cyfrowy regulator obiegu kotła Wskazówki tyczące ważności, patrz ostatnia strona VITOTRONIC 00 /0 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o kładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem śrowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera datkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie śrowiska, przepisów zrzeszeń zawowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie puszczać powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiamić zakład gazowniczy i energetyczny. Zasilanie prąwe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Podczas prac należy przestrzegać

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyławania elektrostatyczne mogą prowadzić uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naławania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy datkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie puszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę puszczone. 3

4 Spis treści Spis treści Instrukcja montażu Informacje ogólne Przykład instalacji, ID: _00_ Przykład instalacji, ID: _00_0... Przykład instalacji 3, ID: _00_0... Przykład instalacji 4, ID: _00_ Prace montażowe Przegląd przyłączy elektrycznych Wprowadzanie i odciążanie przewodów Wkładanie wtyku kodującego kotła Zmiana ustawień zabezpieczającego ogranicznika temperatury (w razie potrzeby) Zmiana ustawień regulatora temperatury (w razie potrzeby) Przyłączanie czujników... 4 Przyłączanie pomp Włączenie palnika z zewnątrz Zapotrzebowanie z zewnątrz Blokowanie z zewnątrz Podłączanie olejowo-gazowego palnika wentylatorowego Podłączanie palnika bez wentylatora Przyłącze elektryczne Montaż górnej części regulatora w przypadku typu KOB Otwieranie regulatora Instrukcja serwisowa Uruchomienie Zmiana języka Ustawianie daty i godziny Kontrola zabezpieczającego ogranicznika temperatury Dopasowanie adresów kowych... 6 Kontrola wyjść (pomp) i czujników... 6 Ustawianie krzywej grzewczej Włączanie regulatora systemu LON Odczyty serwisowe Wywoływanie menu serwisowego Odczyt danych roboczych Skrócony odczyt Odczyt i zerowanie komunikatu Serwis

5 Spis treści Spis treści Usuwanie usterek Sygnalizator usterki Usterki bez sygnalizacji usterki w module obsługowym Opis działania Regulacja temperatury wody w kotle Regulacja obiegu grzewczego... 9 Regulacja temperatury wody w podgrzewaczu Kowanie Wywoływanie poziomu kowania Grupa Ogólnie Grupa Kocioł Grupa C.W.U Grupa Solar... 0 Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy Kowanie Wywoływanie kowania... 9 Grupa Ogólnie... 9 Grupa Kocioł... 7 Grupa C.W.U Grupa Solar Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy Schematy Schemat przyłączy i okablowania Podzespoły Wtyk kodujący kotła... 5 Czujniki... 5 Odbiornik sygnałów radiowych, nr katalog Zestaw uzupełniający obiegu grzewczego z mieszaczem Czujnik temperatury ogranicznika temperatury maksymalnej... 6 Zestaw uzupełniający EA Zewnętrzny zestaw uzupełniający H5, nr katalog Urządzenie pływu datkowego powietrza Vitoair, nr katal , Wykazy części Typ KOB Typ KOB

6 Spis treści Spis treści (ciąg dalszy) Dane techniczne Ustawienia i wyposażenie Wykaz haseł

7 Informacje ogólne Przykład instalacji, ID: _00_0 Obieg grzewczy bez mieszacza i obieg grzewczy z mieszaczem i podgrzewem wody użytkowej Eksploatacja grzewcza Zakres zastosowania Instalacja grzewcza z różnymi systemami grzewczymi i podgrzewem wody użytkowej Jeden obieg grzewczy bez mieszacza Jeden obieg grzewczy z mieszaczem 3-drogowym Elementy podstawowe Olejowy kocioł kondensacyjny, olejowy kocioł grzewczy lub gazowy kocioł grzewczy 8 00 kw Rozdzielacz obiegu grzewczego Pojemnościowy podgrzewacz wody Opis działania Regulacja obiegów grzewczych ep/tp i pojemnościowego podgrzewacza wody qp odbywa się przy użyciu regulatora obiegu grzewczego kotła grzewczego. Obiegi grzewcze i pojemnościowy podgrzewacz wody zasilane są przez osobne pompy obiegowe eq/tr i qe. Regulator kotła grzewczego jest sterowany pogowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także, przez zestaw uzupełniający obiegu z mieszaczem, poziom temperatury obiegu grzewczego z mieszaczem. Podgrzew wody użytkowej Jeżeli wartość ustawionej na regulatorze temperatury wody użytkowej spadnie poniżej wymaganego poziomu, uruchomiony zostanie palnik kotła grzewczego oraz pompa obiegowa qe pojemnościowego podgrzewacza wody qp. Podgrzew wody użytkowej w obrębie ustawionych na regulatorze czasów z zastosowaniem lub bez zastosowania układu preferencji. W przypadku bezwzględnego stosowania zasady preferencji pompy eq/tr/ tr obiegów grzewczych są wyłączone, a mieszacz rt/tt jest zamknięty. Przy stosowaniu ruchomej zasady preferencji pompa tr obiegu grzewczego z mieszaczem pozostaje włączona, a mieszacz tt jest zamknięty na tyle, aby osiągnięta została wartość wymagana temperatury wody w kotle ogrzewania podgrzewacza. Pojemnościowy podgrzewacz wody qp i obieg grzewczy z mieszaczem tp ogrzewane są wówczas jednocześnie. Montaż 7

8 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Schemat instalacji hydraulicznej A /-- --5/ M 50 --/ / / /-- WW --/ Magistrala KM V /5-- --/ /3-- KW Magistrala KM V

9 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Wymagane urządzenia Poz. Oznaczenie Kocioł grzewczy wyposażony w Regulator Vitola 00, lub Vitoladens 300-T z Vitotronic 00, typ KOB Vitorond 00,, Vitogas 00-F lub Vitorondens 00-T, -F z Vitotronic 00, typ KOB 3 Czujnik temperatury zewnętrznej ATS 9 Czujnik temperatury wody w kotle KTS Podgrzew wody użytkowej przez kocioł grzewczy qp Pojemnościowy podgrzewacz wody (zintegrowany w przypadku Vitola, Vitorond i Vitorondens -F) qq Czujnik temperatury wody w podgrzewaczu STS qw Pompa cyrkulacyjna wody użytkowej ZP qe Pompa obiegowa podgrzewacza UPSB ep Obieg grzewczy I eq Pompa obiegu grzewczego A lub Divicon tp Obieg grzewczy II tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Czujnik temperatury wody na zasilaniu M tt Elektronika mieszacza z silnikiem mieszacza lub tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Elektronika mieszacza i czujnik temperatury wody na zasilaniu tt Silnik mieszacza M te Czujnik temperatury obiegu grzewczego instalacji ogrzewania podłogowego tr Pompa obiegu grzewczego M i mieszacz 3-drogowy lub Divicon Montaż 9

10 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Poz. Oznaczenie Wyposażenie datkowe (opcjonalnie) 5 Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy poz. ) 6 Czujnik temperatury spalin AGS 7 Zestaw uzupełniający EA zw Zbiorcze zgłaszanie usterek (wymagany zestaw uzupełniający EA) ze Przełączanie z zewnątrz (wymagany zestaw uzupełniającyea): Blokowanie z zewnątrz Zapotrzebowanie z zewnątrz Przełączanie programu roboczego z zewnątrz zr Zewnętrzna wartość wymagana 0 0 V (wymagany zestaw uzupełniający EA) zt Vitotrol 00A zz Vitotrol 300A zu Odbiornik sygnałów radiowych zi Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Odbiorniki magistrali KM: Zestaw uzupełniający EA 7 Vitotrol 00A zt Vitotrol 300A zz Vitocom 00 up up Vitocom 00, typ GSM lub zo Vitocom 00, typ GP ip Zewnętrzny zestaw uzupełniający H5 iq Klapa odcinająca spalin z napędem silnikowym (tylko w przypadku Vitogas 00-F) 0

11 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Schemat instalacji elektrycznej V/50 Hz Niskie napięcie X 5 40 EA N 0 M ~ A 3 L N M ~ UPSB 3 L N L L N N L LON X 47 7 M ~ ZP M 5 AGS 6 STS KTS 9 67 ATS 3 45 Magistrala 68KM V/50 Hz A 3 3 N L N L A 57 Magistrala KM V 64 3 DE3 DE DE A N L P Ö S N L N L N 53 M ~ 40 M 5 M ~ M M S Montaż 45 VTS M 5

12 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Kowania Kowanie 00:5 (ustawia się automatycznie) 00:6 (ustawia się automatycznie) 0:0 (ustawianie przez wtyk kodujący kotła) Grupa Informacje ogólne Informacje ogólne Kocioł Instalacja z jednym obiegiem grzewczym bez mieszacza i jednym obiegiem grzewczym z mieszaczem, bez pojemnościowego podgrzewacza wody lub Instalacja z jednym obiegiem grzewczym bez mieszacza i jednym obiegiem grzewczym z mieszaczem, z pojemnościowym podgrzewaczem wody Jednostopniowa eksploatacja palnika Przykład instalacji, ID: _00_0 Obieg grzewczy bez mieszacza i dwa obiegi grzewcze z mieszaczem i podgrzewem wody użytkowej (opcjonalnie solarny podgrzew wody użytkowej) Jeden obieg grzewczy bez mieszacza Dwa obiegi grzewcze z mieszaczem 3-drogowym Elementy podstawowe Zakres zastosowania Instalacja grzewcza z różnymi systemami grzewczymi i podgrzewem wody użytkowej Olejowy kocioł kondensacyjny, olejowy kocioł grzewczy lub gazowy kocioł grzewczy 8 00 kw Rozdzielacz obiegu grzewczego Pojemnościowy podgrzewacz wody (dwuwartościowy) Instalacja solarna

13 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Opis działania Regulacja obiegów grzewczych ep/rp/ tp i pojemnościowego podgrzewacza wody qp/qr odbywa się przy użyciu regulatora obiegu grzewczego kotła grzewczego. Obiegi grzewcze i pojemnościowy podgrzewacz wody zasilane są przez osobne pompy obiegowe eq/rr/tr i qe. Eksploatacja grzewcza Regulator kotła grzewczego jest sterowany pogowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także, przez zestaw uzupełniający obiegu z mieszaczem, poziom temperatury obiegu grzewczego z mieszaczem. Podgrzew wody użytkowej bez instalacji solarnej Jeżeli wartość wymagana ustawionej na regulatorze temperatury wody użytkowej spadnie poniżej wymaganego poziomu, uruchomiony zostanie palnik kotła grzewczego oraz pompa obiegowa qe pojemnościowego podgrzewacza wody qp/qr. Podgrzew wody użytkowej w obrębie ustawionych na regulatorze czasów z zastosowaniem lub bez zastosowania układu preferencji. W przypadku bezwzględnego stosowania zasady preferencji pompy eq/rr/ tr obiegów grzewczych są wyłączone, a mieszacz rt/tt jest zamknięty. Przy stosowaniu ruchomej zasady preferencji pompy obiegów grzewczych rr/tr pozostają włączone, a mieszacze rt/ tt są na tyle zamknięte, aby osiągnięta została wartość wymagana temperatury wody w kotle ogrzewania podgrzewacza. Pojemnościowy podgrzewacz wody qp/qr i obiegi grzewcze z mieszaczem rp/tp ogrzewane są wówczas jednocześnie. Podgrzew wody użytkowej przez instalację solarną Jeżeli różnica temperatur między temperaturą mierzoną przez czujnik temperatury cieczy w kolektorze wq oraz czujnik temperatury wody w podgrzewaczu qt jest większa od temperatury różnicowej włączania, następuje włączenie pompy obiegu instalacji solarnej we, a tym samym ogrzewanie podgrzewacza qr. Pompa we wyłączana jest przy następujących warunkach: Spadek poniżej poziomu temperatury różnicowej wyłączania Przekroczenie temperatury ustawionej w elektronicznym ograniczniku temperatury (maks. przy 90 C) w module regulatora systemów solarnych (typu SM) wz Osiągnięcie temperatury ustawionej na zabezpieczającym ograniczniku temperatury qz (jeżeli jest zainstalowany) Spełnienie wymogów tyczących funkcji datkowej umożliwia pompa obiegowa wr. 3 Montaż

14 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Ograniczenie grzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy w połączeniu z modułem regulatora systemów solarnych Ograniczenie grzewu odbywa się dwustopniowo. Dogrzew pojemnościowego podgrzewacza wody qr przez kocioł grzewczy zostaje ograniczony, gdy tylko rozpocznie się podgrzew wody w pojemnościowym podgrzewaczu qr przez kolektory wp. W tym celu redukowana jest wartość temperatury wody użytkowej wymagana grzewu przez kocioł grzewczy. Ograniczenie to jest aktywne jeszcze przez określony czas po wyłączeniu pompy obiegu solarnego we (maks. 4 h). W przypadku nieprzerwanego ogrzewania przez kolektory wp (> h) grzewanie przez kocioł grzewczy ma miejsce tylko wtedy, gdy nie zostanie osiągnięta ustawiona w regulatorze wartość wymagana temperatury wody użytkowej (adres kowy 67 ). Poprzez adres kowy 67 regulatora należy ustawić trzecią wartość wymaganą temperatury wody użytkowej (zakres regulacji od 0 95 C). Wartość ta musi być niższa od. wartości wymaganej temperatury wody użytkowej. Pojemnościowy podgrzewacz wody qr zaczyna być ogrzewany przez kocioł grzewczy piero wtedy, gdy tej wartości wymaganej nie można osiągnąć za pomocą instalacji solarnej. 4

15 Zasilanie Powrót Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Schemat instalacji hydraulicznej --6/ Magistrala K V /-- A --4/-- M --5/0-- M / / / / / / /-- WW Magistrala KM V Magistrala KM V-- Montaż --/ / /4- --/ / /5-- --/3-- KW 0 / Magistrala KM V

16 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Wymagane urządzenia Poz. Oznaczenie Kocioł grzewczy wyposażony w Regulator Vitola 00 lub Vitoladens 300-T z Vitotronic 00, typ KOB Vitorond 00, Vitogas 00-F lub Vitorondens 00-T z Vitotronic 00, typ KOB 3 Czujnik temperatury zewnętrznej ATS 9 Czujnik temperatury wody w kotle KTS Podgrzew wody użytkowej przez kocioł grzewczy qp/qr Pojemnościowy podgrzewacz wody/dwusystemowy qq Czujnik temperatury wody w podgrzewaczu STS qw Pompa cyrkulacyjna wody użytkowej ZP qe Pompa obiegowa podgrzewacza UPSB Podgrzew wody użytkowej przez instalację solarną qt Czujnik temperatury wody w podgrzewaczu SOL qz Zabezpieczający ogranicznik temperatury STB wp Kolektory słoneczne wq Czujnik temperatury cieczy w kolektorze KOL ww Zestaw pompowy Solar-Divicon we Pompa obiegu solarnego wr Pompa obiegowa (zmieszanie) wt Termostatyczny automat mieszający wz Moduł regulatora systemów solarnych, typ SM wu Puszka rozgałęźna ep Obieg grzewczy I eq Pompa obiegu grzewczego A lub Divicon 6

17 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Poz. rp/tp rq/tq rw/tw rt/tt rq/tq rw/tw rt/tt te rr/tr Oznaczenie Obieg grzewczy II i III Zestaw uzupełniający obiegu grzewczego z mieszaczem M/M3 Elementy skławe: Czujnik temperatury wody na zasilaniu M/M3 Elektronika mieszacza z silnikiem mieszacza lub Zestaw uzupełniający obiegu grzewczego z mieszaczem M/M3 Elementy skławe: Elektronika mieszacza i czujnik temperatury wody na zasilaniu Silnik mieszacza M/M3 Czujnik temperatury obiegu grzewczego instalacji ogrzewania podłogowego Pompa obiegu grzewczego M/M3 i mieszacz 3-drogowy lub Divicon Montaż 7

18 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) Poz. Oznaczenie Wyposażenie datkowe (opcjonalnie) 5 Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy poz. ) 6 Czujnik temperatury spalin AGS 7 Zestaw uzupełniający EA zw Zbiorcze zgłaszanie usterek (wymagany zestaw uzupełniający EA) ze Przełączanie z zewnątrz (wymagany zestaw uzupełniającyea): Blokowanie z zewnątrz Zapotrzebowanie z zewnątrz Przełączanie programu roboczego z zewnątrz zr Zewnętrzna wartość wymagana 0 0 V (wymagany zestaw uzupełniający EA) zt Vitotrol 00A zz Vitotrol 300A zu Odbiornik sygnałów radiowych zi Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Odbiorniki magistrali KM: Zestaw uzupełniający EA 7 Vitotrol 00A zt Vitotrol 300A zz Vitocom 00 up Moduł regulatora systemów solarnych, typ SM wz up Vitocom 00, typ GSM lub zo Vitocom 00, typ GP ip Zewnętrzny zestaw uzupełniający H5 iq Klapa odcinająca spalin z napędem silnikowym (tylko w przypadku Vitogas 00-F) 8

19 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Schemat instalacji elektrycznej V/50 Hz Niskie napięcie X 5 40 EA N 0 M ~ A 3 L N M ~ UPSB 3 L N L L N N L LON X 47 7 M ~ ZP M 5 AGS 6 STS KTS 9 67 ATS 3 45 Magistrala 68KM V/50 Hz A 3 3 N L N L A 57 Magistrala KM V 64 3 DE3 DE DE A N L P Ö S N L N L N M 4 M3 S M ~ M 44 M ~ M 45 Montaż VTS M M3 5 9

20 Informacje ogólne Przykład instalacji, ID: _00_0 (ciąg dalszy) 4 40 A N L A 4 0 N L N M ~ SM 6 M3 54 L N 5 M ~ M3 55 VTS M A N L N L 7 M ~ UP 3 STB 6 PWM N L M ~ UP KOL SOL 4 5 0

21 Przykład instalacji, ID: _00_0 (ciąg dalszy) Informacje ogólne Kowania Kowanie Grupa 00:9 Informacje (ustawia się automatycznie) ogólne 00:0 (ustawia się automatycznie) 0:0 (ustawianie przez wtyk kodujący kotła) Informacje ogólne Kocioł Instalacja z jednym obiegiem grzewczym bez mieszacza i dwoma obiegami grzewczymi z mieszaczem, bez pojemnościowego podgrzewacza wody lub Instalacja z jednym obiegiem grzewczym bez mieszacza i dwoma obiegami grzewczymi z mieszaczem, z pojemnościowym podgrzewaczem wody Jednostopniowa eksploatacja palnika Montaż Przykład instalacji 3, ID: _00_0 Instalacja jednokotłowa: Instalacja Vitogas z jednym obiegiem grzewczym z mieszaczem oraz pompą mieszającą podwyższania temperatury wody na powrocie Elementy podstawowe Vitogas 00-F (od 7 kw) Vitotronic 00, typ KOB Pompa mieszająca podwyższenia temperatury wody na powrocie Pojemnościowy podgrzewacz wody Zakres zastosowania Instalacja grzewcza i podgrzew wody użytkowej Jeden obieg grzewczy z mieszaczem 3-drogowym

22 Informacje ogólne Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Opis działania Regulacja obiegu grzewczego tp i pojemnościowego podgrzewacza wody qp odbywa się przy użyciu regulatora obiegu grzewczego kotła grzewczego. Obieg grzewczy i pojemnościowy podgrzewacz wody zasilane są przez osobne pompy obiegowe tr i qe. Jeżeli temperatura wody na powrocie spadnie poniżej wymaganej wartości minimalnej, regulator temperatury T qt włącza pompę mieszającą. Jeżeli mimo podwyższania temperatury minimalna temperatura wody na powrocie nie zostanie osiągnięta, należy za pomocą regulatora temperatury T qr zredukować przepływ objętościowy o co najmniej 50%. Pompę mieszającą 4 należy zaprojektować dla ok. 30% całkowitego przepływu kotła grzewczego. Podgrzew wody użytkowej Jeżeli wartość ustawionej na regulatorze temperatury wody użytkowej spadnie poniżej wymaganego poziomu, uruchomiony zostanie palnik kotła grzewczego oraz pompa obiegowa qe pojemnościowego podgrzewacza wody qp. Podgrzew wody użytkowej w obrębie ustawionych na regulatorze czasów z zastosowaniem lub bez zastosowania układu preferencji. W przypadku bezwzględnego stosowania zasady preferencji pompa tr/tr/ tr obiegu grzewczego zostaje wyłączona, a mieszacz rt/tt zamknięty. Przy stosowaniu ruchomej zasady preferencji pompa tr obiegu grzewczego z mieszaczem pozostaje włączona, a mieszacz tt jest zamknięty na tyle, aby osiągnięta została wartość wymagana temperatury wody w kotle ogrzewania podgrzewacza. Pojemnościowy podgrzewacz wody qp i obieg grzewczy z mieszaczem tp ogrzewane są wówczas jednocześnie. Eksploatacja grzewcza Regulator kotła grzewczego jest sterowany pogowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także, przez zestaw uzupełniający obiegu z mieszaczem, poziom temperatury obiegu grzewczego z mieszaczem.

23 Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Informacje ogólne Schemat instalacji hydraulicznej 5 --5/-- --5/ / M / /-- WW --/ KM-Bus-- --/ / / /-- 9 KW V KM-BUS V-- Montaż --5/ / Wskazówka: Niniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. Nie zastępuje on fachowego projektu w miejscu montażu. 3

24 Informacje ogólne Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Wymagane urządzenia Poz. Oznaczenie Kocioł grzewczy wyposażony w Regulator Vitogas 00-F z Vitotronic 00, typ KOB 3 Czujnik temperatury zewnętrznej ATS 4 Pompa mieszająca 9 Czujnik temperatury wody w kotle KTS qr Regulator temperatury T qt Regulator temperatury T qz Stycznik pomocniczy Podgrzew wody użytkowej przez kocioł grzewczy qp Pojemnościowy podgrzewacz wody qq Czujnik temperatury wody w podgrzewaczu STS qw Pompa cyrkulacyjna wody użytkowej ZP qe Pompa obiegowa podgrzewacza UPSB tp Obieg grzewczy tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Czujnik temperatury wody na zasilaniu M i tt Elektronika mieszacza z silnikiem mieszacza lub tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Elektronika mieszacza i czujnik temperatury wody na zasilaniu tt Silnik mieszacza M te Czujnik temperatury obiegu grzewczego instalacji ogrzewania podłogowego tr Pompa obiegu grzewczego M i mieszacz 3-drogowy lub Divicon 4

25 Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Informacje ogólne Poz. Oznaczenie Wyposażenie datkowe (opcjonalnie) 5 Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy poz. ) 6 Czujnik temperatury spalin AGS 7 Zestaw uzupełniający EA wi Opornik 85 Ω zw Zbiorcze zgłaszanie usterek (wymagany zestaw uzupełniający EA) ze Przełączanie z zewnątrz (wymagany zestaw uzupełniającyea): Blokowanie z zewnątrz Zapotrzebowanie z zewnątrz Przełączanie programu roboczego z zewnątrz zr Zewnętrzna wartość wymagana 0 0 V (wymagany zestaw uzupełniający EA) zt Vitotrol 00A zz Vitotrol 300A zu Odbiornik sygnałów radiowych zi Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Odbiorniki magistrali KM: Zestaw uzupełniający EA 7 Vitotrol 00A zt Vitotrol 300A zz Vitocom 00 up up Vitocom 00, typ GSM lub zo Vitocom 00, typ GP ip Zewnętrzny zestaw uzupełniający H5 iq Klapa odcinająca spalin z napędem silnikowym Montaż 5

26 Informacje ogólne Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Schemat instalacji elektrycznej V/50 Hz Niskie napięcie X EA N M ~ UPSB 3 L N L L N N L N L LON X 47 7 M ~ ZP M 5 AGS 6 STS KTS 9 67 ATS 3 45 Magistrala 68KM V/50 Hz A 3 3 N L N L A 57 Magistrala KM V 64 3 DE3 DE DE A 0 3 N L P Ö S N L N L 6 40 M 5 53 S M ~ BP 4 M ~ T M 5 54 N 5 M ~ M Ω 3 VTS M T 5 4 6

27 Przykład instalacji 3, ID: _00_0 (ciąg dalszy) Informacje ogólne Kowania Kowanie Grupa Ustawianie 00:3 Informacje ogólne Ustawianie 00:4 0: (ustawianie przez wtyk kodujący kotła) Informacje ogólne Kocioł Instalacja z obiegiem grzewczym z mieszaczem, bez pojemnościowego podgrzewacza wody lub Instalacja z obiegiem grzewczym z mieszaczem, z pojemnościowym podgrzewaczem wody Dwustopniowa eksploatacja palnika Montaż Przykład instalacji 4, ID: _00_0 Instalacja jednokotłowa: Instalacja Vitogas z jednym obiegiem grzewczym z mieszaczem, pompą rozdzielaczową i rozdzielaczem bezciśnieniowym Pompa rozdzielaczowa i rozdzielacz bezciśnieniowy Pojemnościowy podgrzewacz wody Opis działania Zakres zastosowania Instalacja grzewcza i podgrzew wody użytkowej Jeden obieg grzewczy z mieszaczem 3-drogowym Elementy podstawowe Vitogas 00-F (od 7 kw) Vitotronic 00, typ KOB Regulacja obiegu grzewczego tp i pojemnościowego podgrzewacza wody qp odbywa się przy użyciu regulatora obiegu grzewczego kotła grzewczego. Obieg grzewczy i pojemnościowy podgrzewacz wody zasilane są przez osobne pompy obiegowe tr i qe. Jeżeli temperatura wody na powrocie spadnie poniżej wymaganej wartości minimalnej, czujnik temperatury T qr powoduje ograniczenie przepływu w mieszaczach tt lub ich całkowite zamknięcie. 7

28 Informacje ogólne Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Pompę rozdzielaczową 4 należy zaprojektować dla ok. 0% całkowitego przepływu instalacji grzewczej. Podczas projektowania pompy należy uwzględnić opory przepływu danych wytwornic ciepła. Podgrzew wody użytkowej Jeżeli wartość ustawionej na regulatorze temperatury wody użytkowej spadnie poniżej wymaganego poziomu, uruchomiony zostanie palnik kotła grzewczego oraz pompa obiegowa qe pojemnościowego podgrzewacza wody qp. Podgrzew wody użytkowej w obrębie ustawionych na regulatorze czasów z zastosowaniem lub bez zastosowania układu preferencji. W przypadku bezwzględnego stosowania zasady preferencji pompa tr/tr/ tr obiegu grzewczego zostaje wyłączona, a mieszacz rt/tt zamknięty. Przy stosowaniu ruchomej zasady preferencji pompa tr obiegu grzewczego z mieszaczem pozostaje włączona, a mieszacz tt jest zamknięty na tyle, aby osiągnięta została wartość wymagana temperatury wody w kotle ogrzewania podgrzewacza. Pojemnościowy podgrzewacz wody qp i obieg grzewczy z mieszaczem tp ogrzewane są wówczas jednocześnie. Eksploatacja grzewcza Regulator kotła grzewczego jest sterowany pogowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także, przez zestaw uzupełniający obiegu z mieszaczem, poziom temperatury obiegu grzewczego z mieszaczem. 8

29 Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Informacje ogólne Schemat instalacji hydraulicznej 5 --5/-- --5/ / M / / /-- WW --/ Magistrala KM V-- Montaż --/ / / /3-- KW Magistrala KM V Wskazówka: Niniejszy schemat jest przykładem podstawowej instalacji bez urządzeń odcinających i zabezpieczających. Nie zastępuje on fachowego projektu w miejscu montażu. 9

30 Informacje ogólne Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Wymagane urządzenia Poz. Oznaczenie Kocioł grzewczy wyposażony w Regulator Vitogas 00-F z Vitotronic 00, typ KOB 3 Czujnik temperatury zewnętrznej ATS 4 Pompa rozdzielaczowa 9 Czujnik temperatury wody w kotle KTS qr Regulator temperatury T qz Stycznik pomocniczy Podgrzew wody użytkowej przez kocioł grzewczy qp Pojemnościowy podgrzewacz wody qq Czujnik temperatury wody w podgrzewaczu STS qw Pompa cyrkulacyjna wody użytkowej ZP qe Pompa obiegowa podgrzewacza UPSB tp Obieg grzewczy tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Czujnik temperatury wody na zasilaniu M i tt Elektronika mieszacza z silnikiem mieszacza lub tq Zestaw uzupełniający obiegu grzewczego z mieszaczem M Elementy skławe: tw Elektronika mieszacza i czujnik temperatury wody na zasilaniu tt Silnik mieszacza M te Czujnik temperatury obiegu grzewczego instalacji ogrzewania podłogowego tr Pompa obiegu grzewczego M i mieszacz 3-drogowy lub Divicon 30

31 Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Informacje ogólne Poz. Oznaczenie Wyposażenie datkowe (opcjonalnie) 5 Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy poz. ) 6 Czujnik temperatury spalin AGS 7 Zestaw uzupełniający EA wi Opornik 85 Ω zw Zbiorcze zgłaszanie usterek (wymagany zestaw uzupełniający EA) ze Przełączanie z zewnątrz (wymagany zestaw uzupełniającyea): Blokowanie z zewnątrz Zapotrzebowanie z zewnątrz Przełączanie programu roboczego z zewnątrz zr Zewnętrzna wartość wymagana 0 0 V (wymagany zestaw uzupełniający EA) zt Vitotrol 00A zz Vitotrol 300A zu Odbiornik sygnałów radiowych zi Rozdzielacz magistrali KM, w przypadku kilku odbiorników magistrali KM Odbiorniki magistrali KM: Zestaw uzupełniający EA 7 Vitotrol 00A zt Vitotrol 300A zz Vitocom 00 up up Vitocom 00, typ GSM lub zo Vitocom 00, typ GP ip Zewnętrzny zestaw uzupełniający H5 iq Klapa odcinająca spalin z napędem silnikowym Montaż 3

32 Informacje ogólne Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Schemat instalacji elektrycznej V/ 50 Hz Kleinspannung X EA N M ~ UPSB 3 L N L L N N L N L LON X 47 7 M ~ ZP M 5 AGS 6 STS KTS 9 67 ATS 3 45 KM-BUS V/ 50 Hz A 3 3 N L N L A 57 KM-BUS V 64 3 DE3 DE DE A 0 3 N L P Ö S N L N L 6 40 M 5 53 S M ~ VP 4 M ~ M 54 N 5 M ~ M Ω 3 VTS M T 5 4 3

33 Przykład instalacji 4, ID: _00_0 (ciąg dalszy) Informacje ogólne Kowania Kowanie Grupa Ustawianie 00:3 Informacje ogólne Ustawianie 00:4 0: (ustawianie przez wtyk kodujący kotła) Informacje ogólne Kocioł Instalacja z obiegiem grzewczym z mieszaczem, bez pojemnościowego podgrzewacza wody lub Instalacja z obiegiem grzewczym z mieszaczem, z pojemnościowym podgrzewaczem wody Dwustopniowa eksploatacja palnika Montaż 33

34 Prace montażowe Przegląd przyłączy elektrycznych Otwieranie regulatora patrz strona 58. Poniższe ilustracje pokazują lną część regulatora od tyłu. Typ KOB X X

35 Prace montażowe Przegląd przyłączy elektrycznych (ciąg dalszy) Typ KOB 4545 A Montaż C X X A Regulator temperatury Wtyk 30 V~ sö Pompa obiegu grzewczego (obieg grzewczy A) sa Pompa obiegowa podgrzewacza (wyposażenie datkowe) sk Pompa cyrkulacyjna wody użytkowej (w zakresie obowiązków inwestora) fö Przyłącze elektryczne fa Palnik lh Przyłącze elektryczne wyposażenia datkowego X Włączanie palnika z zewnątrz (. stopień) Wtyk niskiego napięcia! Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle % Czujnik temperatury wody w podgrzewaczu ) Czujnik temperatury wody w podgrzewaczu buforowym (wyposażenie datkowe) 35

36 Prace montażowe Przegląd przyłączy elektrycznych (ciąg dalszy) ag Czujnik temperatury spalin (wyposażenie datkowe) avg Odbiornik magistrali KM (wyposażenie datkowe) a:a Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy kotła grzewczego) Przy przyłączaniu zewnętrznych styków sterujących lub elementów niskiego napięcia regulatora należy przestrzegać wymogów klasy zabezpieczenia II, tzn. utworzyć szczeliny zabezpieczające przed przebiciem o grubości 8,0 mm i,0 mm grubości izolacji w przypadku elementów znajdujących się pod napięciem. Wszystkim elementom starczanym przez inwestora (tyczy również komputera/laptopa) należy zapewnić bezpieczne rozdzielenie elektryczne zgodnie z normą EN wzgl. IEC 65. Wprowadzanie i odciążanie przewodów Zamknąć niepotrzebne otwory w lnej części regulatora z przepustem na przewody (nienaciętym). Przewód bez przepustu Przewód z gotowym przepustem

37 Prace montażowe Wkładanie wtyku kodującego kotła Stosować wyłącznie wtyki kodujące kotła łączone ulotki produktu przy kotle grzewczym Wprowadzić wtyk kodujący kotła przez otwór w osłonie gniazda X7. Zmiana ustawień zabezpieczającego ogranicznika temperatury (w razie potrzeby) Zabezpieczający ogranicznik temperatury w stanie fabrycznym jest ustawiony na temperaturę 0 C i można go przestawić na 00 C. Wskazówka Temperatury nie można z powrotem przestawić. W przypadku przestawienia na temperaturę 00ºC nie ustawiać regulatora temperatury na ponad 75ºC. Montaż 37

38 Prace montażowe Zmiana ustawień zabezpieczającego ogranicznika (ciąg dalszy) Typ KOB. A C B A Wkręt z rowkiem w przypadku wyrobu firmy EGO B Wkręt z rowkiem w przypadku wyrobu firmy JUMO 38

39 Prace montażowe Zmiana ustawień zabezpieczającego ogranicznika (ciąg dalszy) Typ KOB Montaż 39

40 Prace montażowe Zmiana ustawień zabezpieczającego ogranicznika (ciąg dalszy) B A C. A Wkręt z rowkiem w przypadku wyrobu firmy EGO B Wkręt z rowkiem w przypadku wyrobu firmy JUMO Zmiana ustawień regulatora temperatury (w razie potrzeby) Regulator temperatury w stanie fabrycznym jest ustawiony na 75 C i można go przestawić na 87 C/95 C. Wskazówka Nie należy ustawiać regulatora temperatury na wartość powyżej 75ºC, jeżeli zabezpieczający ogranicznik temperatury jest przestawiony na 00ºC.! Uwaga Zbyt wysokie temperatury wody użytkowej mogą uszkodzić pojemnościowy podgrzewacz wody. 40

41 Prace montażowe Zmiana ustawień regulatora temperatury (w razie (ciąg dalszy) Podczas eksploatacji z pojemnościowym podgrzewaczem wody nie może zostać przekroczona maks. puszczalna temperatury wody użytkowej. W razie potrzeby należy zamontować odpowiednie urządzenie zabezpieczające.. Wyjąć pokrętło R.. Za pomocą szczypiec ze zwężonymi końcami wyłamać z tarczy oporowej oznaczone na rysunku krzywki pomiędzy 75 i 90 lub Zamontować pokrętło R w taki sposób, aby oznakowanie znajwało się między 75 i 90 lub 95. Obrócić pokrętło R w prawo oporu. Typ KOB Montaż

42 Prace montażowe Zmiana ustawień regulatora temperatury (w razie (ciąg dalszy) Typ KOB C. Przyłączanie czujników A B C D E A Czujnik temperatury wody w podgrzewaczu buforowym B Czujnik temperatury spalin 4 C Czujnik temperatury wody w podgrzewaczu D Czujnik temperatury wody w kotle E Czujnik temperatury zewnętrznej

43 Prace montażowe Przyłączanie czujników (ciąg dalszy) Miejsce montażu czujnika temperatury zewnętrznej Północna lub północno-zachodnia ściana budynku, na wysokości,5 m nad ziemią, w budynkach kilkupiętrowych na wysokości górnej połowy. piętra Nie montować nad oknami, drzwiami i wyciągami powietrza Nie montować bezpośrednio pod balkonem lub rynną Nie otynkowywać Przyłączanie czujnika temperatury zewnętrznej Przewód -żyłowy, maks. długość przewodu 35 m przy przekroju przewodu,5 mm Przyłączanie pomp Montaż Będące dyspozycji przyłącza pomp sö Pompa obiegu grzewczego A sa Pompa obiegowa podgrzewacza sk Pompa cyrkulacyjna wody użytkowej Pompy 30 V~ M ~ A Znamionowe natężenie prądu Zalecany przewód przyłączeniowy 4() A~ H05VV-F3G 0,75 mm lub H05RN-F3G 0,75 mm B A Pompa B Do regulatora 43

44 Prace montażowe Przyłączanie pomp (ciąg dalszy) Pompy 400 V~ N A L L L L3 N PE Do sterowania stycznika Znamionowe natężenie prądu 4() A~ Zalecany przewód przyłączeniowy 0,75 mm H05VV-F3G lub H05RN-F3G 0,75 mm B M 3~ A Stycznik B Pompa Włączenie palnika z zewnątrz Funkcja ta może też być wykonywana poprzez wtyk X. Uwaga! Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. X A A Włączenie z zewnątrz (styk beznapięciowy) Przyłączyć styk beznapięciowy. Przy zamkniętym styku zostaje włączony pierwszy stopień palnika, po czym następuje regulacja temperatury wody w kotle przez regulator temperatury. 44

45 Prace montażowe Włączenie palnika z zewnątrz (ciąg dalszy) Napięcie znamionowe 30 V~ Znamionowe natężenie prądu 6 A~ Zalecany przewód H05VV-F3G przyłączeniowy 0,75 mm Prowizoryczna eksploatacja palnika Założyć mostek między zaciskami i wtyku X. Włączony zostaje pierwszy stopień palnika, a temperaturę wody w kotle ogranicza regulator temperatury. Zapotrzebowanie z zewnątrz Montaż Funkcja ta może być wykonywana poprzez wtyk lh lub zestaw uzupełniający EA (wyposażenie datkowe, patrz strona 63). Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 45

46 Prace montażowe Zapotrzebowanie z zewnątrz (ciąg dalszy) Wtyk lh Zestaw uzupełniający EA A [{A DE [{S DE [{D DE B N? L lh B A A Zestyk beznapięciowy B Wtyk lh Napięcie znamionowe 30 V~ Znamionowe natężenie prądu 0 ma~ Zalec. przew.przyłączeniowy H05VV-F3G 0,75 mm A Zestyk beznapięciowy B Zestaw uzupełniający EA Przy zamkniętym styku palnik jest sterowany w zależności od obciążenia. Woda kotłowa zostaje podgrzana wartości wymaganej ustawionej w adresie kowym 9b.Ograniczenie temperatury wody w kotle odbywa się za pomocą tej wartości wymaganej oraz elektronicznego ograniczenia maksymalnego (adres kowy 06 ) w grupie Kocioł. Kowania Wtyk lh Zestaw uzupełniający EA 40: w grupie Ogólnie 3A, 3b lub 3C w grupie Ogólnie ustawić na. Adres kowy d7 w grupie Obieg grzewczy : Działanie funkcji na daną pompę obiegu grzewczego Adres kowy 5F w grupie C.W.U. : Działanie funkcji na pompę obiegową podgrzewacza Blokowanie z zewnątrz Funkcja ta może być wykonywana poprzez wtyk lh lub zestaw uzupełniający EA (wyposażenie datkowe, patrz strona 63). 46

47 Prace montażowe Blokowanie z zewnątrz (ciąg dalszy) Przyłącze! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. Wtyk lh Zestaw uzupełniający EA N? L lh A [{A DE [{S DE [{D DE B Montaż B A A Zestyk beznapięciowy B Wtyk lh Napięcie znamionowe 30 V~ Znamionowe natężenie prądu 0 ma~ Zalec. przew.przyłączeniowy H05VV-F3G 0,75 mm A Zestyk beznapięciowy B Zestaw uzupełniający EA Przy zamkniętym styku palnik i pompy obiegu grzewczego zostają wyłączone, a mieszacze zostają zamknięte. Uwaga! W czasie blokady nie działa zabezpieczenie przed zamarznięciem instalacji grzewczej. 47

48 Prace montażowe Blokowanie z zewnątrz (ciąg dalszy) Kowania Wtyk lh Zestaw uzupełniający EA 40: w grupie Ogólnie 3A, 3b lub 3C w grupie Ogólnie ustawić na 3 lub 4. Adres kowy d6 w grupie Obieg grzewczy : Działanie funkcji na daną pompę obiegu grzewczego Adres kowy 5E w grupie C.W.U. : Działanie funkcji na pompę obiegową podgrzewacza Podłączanie olejowo-gazowego palnika wentylatorowego Przewód palnika należy zakresu stawy kotła grzewczego. Wykonanie przyłącza palnika wg normy DIN 479. Maks. pobór prądu 4 () A. 48

49 Podłączanie olejowo-gazowego palnika (ciąg dalszy) Prace montażowe L STB 4 L N T T S3 B4 PE N 4 TR Störung H BZ L N T T S3 B4 Oznaczenia zacisków L Faza przez zabezpieczający ogranicznik temperatury palnika PE Przewód ochronny (uziemiający) palnika N Przewód zerowy palnika T, T Łańcuch regulacyjny S3 Usterka palnika B4 Licznik godzin pracy ~ Sygnał kierunku przepływu: regulator palnik Sygnał kierunku przepływu: palnik regulator Oznaczenia urządzeń STB Zabezpieczający ogranicznik temperatury regulatora TR Regulator temperatury H Sygnał usterki palnika BZ Licznik godzin pracy Montaż A Do regulatora B Do palnika Palnik bez wtyku Zamontować przeciwwtyk firmy Viessmann lub producenta palnika; przyłączyć przewód palnika. Zestaw uzupełniający palnika dwustopniowego/mod., nr katalog To rozszerzenie funkcji jest starczane wraz z kotłem grzewczym. Maks. pobór prądu dwustopniowy: (0,5) A modulowany: 0, (0,05) A Zwrócić uwagę na adresy kowe 0, 0 3, 5 8, A, 6 i 9 w grupie Kocioł w kowaniu. 49

50 Prace montażowe Podłączanie olejowo-gazowego palnika (ciąg dalszy) A BN*¹ BU*² BK C K K K K *¹BN (brązowy) BN*¹ BK BU*² *²BU (niebieski) B Oznaczenia zacisków T6, T7, T8 Łańcuch regulacyjny. stopień palnika lub regulator modulacyjny (poprzez regulator dwupołożeniowy przy eksploatacji -stopniowej; poprzez regulator trzypołożeniowy przy eksploatacji modulowanej) T6 Z palnika T7 T8 Palnik mod. wył. Palnik mod. otw./. stopień wł. ~ Sygnał kierunku przepływu: regulator palnik Sygnał kierunku przepływu: palnik regulator Oznaczenie kolorów wg normy DIN IEC BK czarny BN brązowy BU niebieski A Do regulatora B Do palnika C Skrzynka przyłączeniowa z przekaźnikiem K i K Podłączanie palnika bez wentylatora Przewód palnika należy zakresu stawy kotła grzewczego. Wykonanie przyłącza palnika wg normy DIN

51 Prace montażowe Podłączanie palnika bez wentylatora (ciąg dalszy) A 4 Oznaczenia zacisków T, T Łańcuch regulacyjny S3 Usterka palnika B4 Licznik godzin pracy L N T T S3 B4 B4 S3T T N L 4 B A Do regulatora B Do automatu palnikowego Zestaw uzupełniający palnika dwustopniowego, numer katalog To rozszerzenie funkcji jest starczane wraz z kotłem grzewczym. Zwrócić uwagę na adresy kowe 0, 0 5, 6 i 9 w grupie Kocioł w kowaniu. Montaż 5

52 Prace montażowe Podłączanie palnika bez wentylatora (ciąg dalszy) A Oznaczenie kolorów wg normy DIN IEC BK czarny BN brązowy BU niebieski BN*¹ BU*² BK C K K K K *¹BN (brązowy) *²BU (niebieski) BU*² BK BN*¹ A Do regulatora B Do automatu palnikowego C Skrzynka przyłączeniowa z przekaźnikiem K i K 5

53 Prace montażowe Przyłącze elektryczne Wytyczne Przepisy Niebezpieczeństwo Nieprawidłowo wykonane instalacje elektryczne mogą prowadzić porażenia prądem oraz uszkodzenia urządzeń. Przyłącze elektryczne i zabezpieczenia (np. układ FI) wykonać zgodnie z następującymi przepisami: IEC Przepisy VDE (Niemcy) Techniczne Warunki Przyłączeniowe lokalnego zakładu energetycznego (ZE) Zasilający przewód elektryczny zabezpieczyć bezpiecznikiem maks. 6 A. Niebezpieczeństwo Jeżeli podzespoły instalacji nie zostały uziemione, w razie uszkodzenia instalacji elektrycznej istnieje ryzyko porażenia prądem. Urządzenie oraz przewody rurowe muszą być połączone z uziemieniem budynku. Wymagania tyczące wyłącznika głównego (jeżeli jest konieczny) W instalacjach paleniskowych wykonanych wg normy DIN VDE 06 zainstalowany przez inwestora wyłącznik główny musi spełniać wymagania normy DIN VDE 06 punkt 6. Wyłącznik główny powinien być zamontowany poza pomieszczeniem technicznym i odłączać jednocześnie wszystkie nieuziemione przewody z minimalną rozwartością styku 3 mm. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprąwego (FI klasa B ) prądów stałych (uszkodzeniowych), które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Jeżeli wyłącznik główny nie został wbuwany, wszystkie nieuziemione przewody muszą być odłączane od zasilania przez zainstalowane wstępnie przełączniki zabezpieczenia przewodów o min. rozwartości styku 3 mm. Wymiana przewodu zasilającego 3-żyłowy przewód, wyboru: H05VV-F3G 0,75mm H05RN-F3G 0,75 mm 53 Montaż

54 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Przyłącze elektryczne dla kilku elementów wyposażenia datkowego Przyłącze elektryczne dla wszystkich elementów wyposażenia datkowego poprzez regulator A B C D A A A 40 E Wyposażenie datkowe częściowo z bezpośrednim przyłączem elektrycznym A B C D A A A 40 E A Regulator kotła grzewczego B Zestaw uzupełniający obiegu grzewczego z mieszaczem M C Zestaw uzupełniający obiegu grzewczego z mieszaczem M3 fö A Przyłącze elektryczne lh Przyłącze elektryczne wyposażenia datkowego w regulatorze kotła avg Magistrala KM D Zestaw uzupełniający EA i/lub moduł regulatora systemów solarnych typu SM E Wyłącznik zasilania Jeżeli podłączonych pomp (np. pomp obiegowych) pływa prąd przekraczający wartość zabezpieczenia elementu wyposażenia datkowego, używać danego wyjścia tylko sterowania przekaźnikiem starczonym przez inwestora. 54

55 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Jeżeli przekroczona zostanie maks. wartość natężenia całkowitego instalacji, podłączyć jeden lub kilka elementów wyposażenia datkowego poprzez wyłącznik zasilania bezpośrednio sieci. Wskazówka Tych elementów wyposażenia datkowego nie można później odłączyć od źródła napięcia za pomocą wyłącznika zasilania regulatora. Przyłącze sieciowe regulatora L PE N. Sprawdzić, czy przewód regulatora zabezpieczony został zgodnie z przepisami.. Przewód zasilający podłączyć skrzynki przyłączeniowej. Montaż BU GNYE BN N L 40 Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowować poważne obrażenia i prowadzić uszkodzenia urządzenia. Nie zamieniać miejscami żył L i N : L brązowy N niebieski PE kolor zielony/żółty 3. Włożyć wtyk fö regulatora. A Napięcie zasilania 30 V~ B Bezpiecznik (maks. 6 A~) C Wyłącznik główny, -biegunowy (starcza inwestor) D Skrzynka przyłączeniowa (w zakresie obowiązków inwestora) 55

56 Prace montażowe Przyłącze elektryczne (ciąg dalszy) Oznaczenie kolorów wg normy DIN IEC BN brązowy BU niebieski GNYE kolor zielony/żółty Montaż górnej części regulatora w przypadku typu KOB! Uwaga W celu uniknięcia uszkodzenia elektronicznej płytki instalacyjnej, należy wyłączyć zasilanie regulatora. 56

57 Prace montażowe Montaż górnej części regulatora w przypadku (ciąg dalszy) Montaż 57

58 Prace montażowe Otwieranie regulatora Typ KOB

59 Prace montażowe Otwieranie regulatora (ciąg dalszy) Typ KOB Montaż 59

60 Uruchomienie Zmiana języka Wskazówka Podczas pierwszego uruchomienia komunikat pojawia się w języku niemieckim (stan fabryczny): Menu rozszerzone:. å 3. Język Sprache Deutsch Cesky Dansk English Wählen mit Ø DE CZ DK GB ç. Ustawienia 4. Za pomocą / wybrać żądany język. Ustawianie daty i godziny W trakcie pierwszego uruchomienia lub po dłuższym okresie przestoju należy ponownie ustawić datę i godzinę. Menu rozszerzone:. Ustawienia 3. Godzina/data 4. Ustawić aktualną godzinę i datę.. å Kontrola zabezpieczającego ogranicznika temperatury Typ KOB. Przycisk TÜV trzymać wciśnięty (położenie h ), aż momentu wyłączenia palnika: Regulator temperatury R zostaje zmostkowany. Jeżeli temperatura wody w kotle osiągnie temperaturę zabezpieczenia, zabezpieczający ogranicznik temperatury wyłącza palnik. 3. Odczekać, aż temperatura wody w kotle spadnie o ok. 5 0 K poniżej ustawionej temperatury zabezpieczenia. 4. Odblokować zabezpieczający ogranicznik temperatury poprzez naciśnięcie przycisku odblokowania.. Zwolnić przycisk TÜV. 60

61 Kontrola zabezpieczającego ogranicznika (ciąg dalszy) Typ KOB Uruchomienie 3. Włączyć instalację grzewczą. Regulator temperatury R zostaje zmostkowany. Gdy temperatura wody w kotle osiągnie temperaturę zabezpieczenia, zabezpieczający ogranicznik temperatury A wyłącza palnik X 4. Wyłączyć instalację grzewczą. C Wymontować mostek C. 6. Włączyć instalację grzewczą. 7. Odczekać, aż temperatura wody w kotle spadnie o ok. 5 0 K poniżej ustawionej temperatury zabezpieczenia. A B C. Wyłączyć instalację grzewczą. 8. Odblokować zabezpieczający ogranicznik temperatury poprzez naciśnięcie przycisku odblokowania.. Założyć mostek C przy zaciskach kontrolnych B. Dopasowanie adresów kowych Regulator musi być stosowany wyposażenia instalacji. Przegląd przebiegu i przeglądy kowania patrz rozdział Kowania. Serwis 6

62 Uruchomienie Kontrola wyjść (pomp) i czujników Przeprowadzanie testu przekaźników. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Test pomp Zależnie od wyposażenia instalacji istnieje możliwość sterowania następującymi wyjściami przekaźników: Komunikat na wyświetlaczu Objaśnienie Wszystkie pompy Wył. Wszystkie pompy są wyłączone. Obciążenie podstawowe Wł. Palnik pracuje z minimalną mocą. Palnik Wł. Palnik jednostopniowy. Palnik stopień Wł. Wyjście dla. stopnia palnika jest włączone. Obciążenie pełne Wł. Palnik pracuje z maksymalną mocą. Palnik stopień i Wł. Palnik dwustopniowy. Palnik modul. Otw. Palnik modulowany. Palnik modul. Neutralny Palnik modulowany. Palnik modul. Zamk. Palnik modulowany. Pompa ładująca podgrzewacza Wł. Wyjście pompy obiegowej podgrzewacza jest aktywne. Pompa cyrkulacyjna Wł. Wyjście pompy cyrkulacyjnej wody użytkowej jest aktywne. Zbiorcze zgłaszanie usterek Wł. W połączeniu z zestawem uzupełniającym EA. Pompa obiegu grzewczego OG Wł. Wyjście pompy obiegu grzewczego jest aktywne. Pompa obiegu grzewczego OG Wł. 6 Wyjście pompy obiegu grzewczego aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem). Mieszacz OG Otw. Wyjście Mieszacz otw. aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem). Mieszacz OG Zamk. Wyjście Mieszacz zamkn. aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem). Pompa obiegu grzew. OG3 Wł. Wyjście pompy obiegu grzewczego aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem). Mieszacz OG3 Otw. Wyjście Mieszacz otw. aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem).

63 Uruchomienie Kontrola wyjść (pomp) i czujników (ciąg dalszy) Komunikat na wyświetlaczu Objaśnienie Mieszacz OG3 Zamk. Wyjście Mieszacz otw. aktywne (zestaw uzupełniający obiegu grzewczego z mieszaczem). EA wyjście Wł. Styk P - S wtyku abj zestawu uzupełniającego EA zwarty. Pompa obiegu solarnego Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM aktywne. Pompa solar. min. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM przełączone na min. prędkość obrotową. Pompa solar. maks. Wł. Wyjście pompy obiegu solarnego sf w module regulatora systemów solarnych typu SM przełączone na maks. prędkość obrotową. Wyjście sol. ss Wł. Wyjście ss w module regulatora systemów solarnych typu SM aktywne. Kontrola czujników. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Diagnostyka 3. Wybrać grupę (patrz strona 69). 4. Odczytać temperaturę rzeczywistą danego czujnika. Ustawianie krzywej grzewczej Krzywe grzewcze obrazują związek między temperaturą zewnętrzną i temperaturą wody w kotle lub na zasilaniu. Upraszczając: im niższa temperatura zewnętrzna, tym wyższa temperatura wody w kotle lub na zasilaniu. Od temperatury wody w kotle lub na zasilaniu zależy z kolei temperatura pomieszczenia. Ustawienia w stanie fabrycznym: Nachylenie =,4 Poziom = 0 Serwis 63

64 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Nachylenie Temperatura wody w kotle lub temperatura na zasilaniu w C Temp. wym. pomieszcz. w C 30 3,4 3, 3,0,8,6,4,,0,8,6,4,,0 0,8 0,6 0,4 0, C B A Temperatura zewnętrzna [ C] Przykład temperatury zewnętrznej 4 A Instalacja ogrzewania podłogowego, nachylenie 0, 0,8 B Ogrzewanie niskotemperaturowe, nachylenie 0,8,6 C Instalacje grzewcze z temperaturami wody w kotle wynoszącymi ponad 75 C, nachylenie większe niż,6 Ustawianie wartości wymaganej temperatury pomieszczenia Możliwość regulacji osobno dla każdego obiegu grzewczego. 64

65 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Krzywa grzewcza zostaje przesunięta wzdłuż osi wymaganej temperatury pomieszczenia. Przy aktywnej funkcji logiki pomp obiegu grzewczego powoduje ona zmianę sposobu włączania/ wyłączania pompy obiegu grzewczego. Zredukowana wartość wymagana temperatury pomieszczenia 0 A 4 C Normalna wartość wymagana temperatury pomieszczenia 0 A 6 C 0 C C D C B -0 C E C 6 0 B -0 C Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia z 3 na 4 D E Zmiana normalnej wartości wymaganej temperatury pomieszczenia z 0 na 6 C A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. Zmiana normalnej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Temperatura wymagana pomieszczenia w C D Pompa obiegu grzewczego wył. E Pompa obiegu grzewczego wł. Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi Serwis 65

66 Uruchomienie Ustawianie krzywej grzewczej (ciąg dalszy) Zmiana nachylenia i poziomu Możliwość regulacji osobno dla każdego obiegu grzewczego. 0 Temp. wody w kotle lub temp. na zasilaniu w C A 3, Temp. zewn. w C B,4 0, Menu rozszerzone:. å. Ogrzewanie 3. Wybrać obieg grzewczy. 4. Krzywa grzewcza 5. Nachylenie lub Poziom 6. Ustawić krzywą grzewczą odpowiednio wymagań instalacji. A Zmiana nachylenia B Zmiana poziomu (przesunięcie równoległe krzywej grzewczej w kierunku pionowym) Przykład: Ustawianie krzywej grzewczej z nachyleniem,5: Krzywa grzewcza OG 00 C 3 C 4 C 55 C 68 C 8 C Nachylenie,5 Zmień, naciskając ( 66

67 Uruchomienie Włączanie regulatora systemu LON Moduł komunikacyjny LON (wyposażenie datkowe) musi być przyłączony.. Instrukcja montażu Moduł komunikacyjny LON Wskazówka Transmisja danych za pomocą LON może trwać kilka minut. Wskazówka W systemie LON nie wolno dwa razy przyporządkowywać tego samego numeru odbiornika. Tylko jeden regulator Vitotronic może zostać zakowany jako manager usterek. Instalacja jednokotłowa z regulatorem Vitotronic 00-H i modułem Vitocom 00 (przykład) Numery odbiorników LON i pozostałe funkcje ustawić przez kowanie (patrz poniższa tabela). Regulator obiegu kotła Vitotronic 00-H Vitotronic 00-H Vitocom LON LON LON Nr odbiornika Kowanie 77: Regulator jest managerem usterek Kowanie 79: Regulator przesyła godzinę Kowanie 7b:. Regulator przesyła dane temperatury zewnętrznej Ustawić kowanie 97:. Nr odbiornika 0 Kowanie 77:0 Regulator nie jest managerem usterek Kowanie 79:0. Regulator odbiera godzinę Ustawić kowanie 8:3. Regulator odbiera dane temperatury zewnętrznej Ustawić kowanie 97:. Nr odbiornika Ustawić kowanie 77:. Regulator nie jest managerem usterek Kowanie 79:0. Regulator odbiera godzinę Ustawić kowanie 8:3. Regulator odbiera dane temperatury zewnętrznej Ustawić kowanie 97:. Nr odbiornika 99 Urządzenie jest managerem usterek. Urządzenie odbiera godzinę. Serwis 67

68 Uruchomienie Włączanie regulatora systemu LON (ciąg dalszy) Regulator obiegu kotła Numer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LON Kowanie 9C:0 Vitotronic 00-H Vitotronic 00-H Vitocom Numer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LON Kowanie 9C:0 Numer instalacji Viessmann Kowanie 98: Monitorowanie usterek odbiorników LON Kowanie 9C:0 Przeprowadzenie kontroli odbiorników LON Za pomocą kontroli odbiorników sprawdzana jest komunikacja urządzeń danej instalacji podłączonych managera usterek. Wymagania: Regulator musi być zakowany jako Manager usterek (kowanie 79: ). We wszystkich regulatorach musi być zakowany numer odbiornika LON. Lista odbiorników LON w managerze usterek musi być aktualna. Kontrola odbiorników:. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Funkcje serwisowe 4. Wybrać odbiornik (np. odbiornik 0). Kontrola dla wybranego odbiornika została rozpoczęta. Przetestowane i sprawne odbiorniki oznaczone zostają za pomocą OK. Przetestowane ale niesprawne odbiorniki oznaczone zostają za pomocą Nie OK. Wskazówka Aby wykonać kolejną kontrolę odbiorników, utworzyć nową listę odbiorników w punkcie menu Usunąć listę?. Wskazówka Na wyświetlaczu danego odbiornika podczas kontroli odbiorników wyświetlany jest przez ok. min numer odbiornika i Wink. 3. Kontrola odbiorników 68

69 Odczyty serwisowe Wywoływanie menu serwisowego Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Przegląd menu serwisowego Serwis Diagnostyka Test urządzeń Poziom kowania Poziom kowania Historia błędów Funkcje serwisowe Zakończyć serwis? Ogólnie Obieg grzewczy OG Obieg grzewczy OG Obieg grzewczy 3 OG3 C.W.U. Solar Skrócony odczyt Reset danych Kontrola odbiorników Styk serwisowy Wprowadzanie PIN Vitocom Reset konserwacji Odczyt danych roboczych Dane robocze można odczytać w sześciu obszarach (patrz Diagnostyka w przeglądzie Menu serwisowe ). Dane robocze t. obiegu grzewczego z mieszaczem i obiegu solarnego mogą być odczytywane, jeśli komponenty znajdują się w instalacji. Dalsze informacje tyczące danych roboczych patrz rozdział Odczyt skrócony. Wskazówka Jeśli wykonywany jest odczyt uszkodzonego czujnika, na wyświetlaczu pojawia się Serwis Wywoływanie danych roboczych. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 3. Wybrać żądaną grupę, np. Ogólne.. Diagnostyka 69

70 Odczyty serwisowe Odczyt danych roboczych (ciąg dalszy) Reset danych roboczych Zapisane dane robocze (np. godziny pracy) można ponownie ustawić na wartość 0. Wartość Temperatura zewnętrzna stłumiona przywracana jest wartości rzeczywistej.. Diagnostyka 3. Reset danych 4. Wybrać wymaganą wartość (np. Palnik ) lub Wszystkie dane.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Skrócony odczyt W trakcie skróconego odczytu można odczytać dane np. temperatury, stanu oprogramowania i podłączonych komponentów.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Diagnostyka 3. Skrócony odczyt. 4. Nacisnąć przycisk OK. Na wyświetlaczu pojawia się 9 wierszy po 6 pól każdy. Skrócony odczyt diagnostyki : : 3: 4: 0 0 A A 0 0 A Wybierz, naciskając Ø 70

71 Odczyty serwisowe Skrócony odczyt (ciąg dalszy) Znaczenie poszczególnych wartości w danym wierszu patrz tabela poniżej: Wiersz Pole (odczyt skrócony) : Schemat instalacji 0 0 Stan oprogramowania regulatora Stan oprogramowania modułu obsługowego : Typ palnika 0: jednostopniowy : dwustopniowy : modulowany 0 0 Oznaczenie urządzeń ID ZE 3: 0 0 Liczba odbiorników magistrali KM Stan oprogramowania Moduł regulatora systemów solarnych 4: : Stan oprogramowania zestawu uzupełniającego EA 6: : Adres subnet/nr instalacji Adres węzła 0 0 8: Konfig. SNVT Stan oprogramowania Komunik. Coproz. Stan oprogramowania Chip neuronowy Liczba odbiorników LON Serwis 7

72 Odczyty serwisowe Skrócony odczyt (ciąg dalszy) Wiersz (odczyt skrócony) 9: Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 Pole Obieg grzewczy OG Obieg grzewczy OG Obieg grzewczy OG3 Stan oprogramowania Moduł zdalnego sterowania Moduł zdalnego sterowania Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 Stan oprogramowania Moduł zdalnego sterowania 0: Brak zdalnego sterowania Moduł zdalnego sterowania Moduł zdalnego sterowania 0: Brak : Vitotrol 00A : Vitotrol 300A lub Vitohome 300 0: : 0 0 Stan oprogramowania zestawu uzupełniającego obiegu grzewczego z mieszaczem 0 Stan oprogramowania zestawu uzupełniającego obiegu grzewczego z mieszaczem 0 Stan oprogramowania Moduł zdalnego sterowania 0: Brak zdalnego sterowania 7

73 Odczyty serwisowe Odczyt i zerowanie komunikatu Serwis Gdy osiągnięte zostaną wartości graniczne wprowadzone w adresach kowych F, i 3 w grupie Kocioł, na wyświetlaczu pokazuje się migający komunikat Serwis. Wskazówka Jeżeli konserwacja zostanie wykonana zanim pokaże się komunikat Serwis, ustawić kowanie 4: w grupie Kocioł, a następnie kowanie 4:0.Ustawione parametry konserwacyjne godzin pracy i interwałów rozpoczynają się znowu od 0. Potwierdzanie konserwacji Aby potwierdzić komunikat o konserwacji, nacisnąć OK. Wskazówka Komunikat o konserwacji zostanie przeniesiony menu. Potwierdzony, ale nie zresetowany komunikat o konserwacji pojawi się ponownie w następny poniedziałek. Po zakończonej konserwacji (resetowanie konserwacji). Wyzerować kowanie 4: na 4:0 w grupie Kocioł. Wskazówka Jeżeli adres kowy 4 nie zostanie wyzerowany, w następny poniedziałek ponownie pojawi się komunikat Serwis.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 3. Funkcje serwisowe 4. Reset konserwacji Wskazówka Ustawione parametry konserwacyjne godzin pracy i częstotliwości rozpoczynają się znowu od 0. Wywołanie potwierdzonego komunikatu o konserwacji Menu rozszerzone:. Serwis. Serwis 73

74 Usuwanie usterek Sygnalizator usterki W przypadku usterki miga czerwony sygnalizator usterki na regulatorze.na wyświetlaczu pokazuje się migający komunikat Usterka. Aby wyświetlić kod usterki, nacisnąć OK. Wskazówka Jeżeli zestawu uzupełniającego EA (wyposażenie datkowe) podłączone zostanie urządzenie zbiorczego melwania usterek, zostaje ono włączone. Znaczenie kodu usterki patrz rozdział Kody usterek. W przypadku niektórych usterek opis jest wyświetlany normalnym tekstem. Potwierdzanie usterek Stosować się wskazówek na wyświetlaczu. Wskazówka Komunikat o usterce zostaje przeniesiony menu. Urządzenie zgłaszania usterek, jeśli jest podłączone, zostaje wyłączone. Jeżeli potwierdzona usterka nie zostanie usunięta, komunikat o usterce pojawi się ponownie następnego dnia i urządzenie zgłaszania usterek ponownie się włączy. Wywołanie potwierdzonego komunikatu o usterce Menu rozszerzone:.. Usterka Odczytywanie kodów usterek z pamięci usterek (historia błędów) Zapamiętywanych jest 0 ostatnich usterek (także usuniętych) i można je odczytać. Usterki są uporządkowane według czasu wystąpienia.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Historia błędów 3. Wyświetlić? 74

75 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kody usterek Kod usterki na wyświetlaczu 0F Opis usterki Eksploatacja regulacyjna Przyczyna usterki Serwis Wskazanie 0F wyświetlane jest tylko na liście błędów Czynność Przeprowadzić konserwację Wskazówka Po konserwacji ustawić kowanie 4:0. 0 Pracuje jak przy temp. zewn. 0 C 8 Pracuje jak przy temp. zewn. 0 C 30 Z pojemnościowym podgrzewaczem wody: Pompa obiegowa ogrzewania podgrzewacza włączona, kocioł grzewczy utrzymuje się na poziomie temperatury wymaganej podgrzewacza. Bez pojemnościowego podgrzewacza wody: Kocioł grzewczy pracuje stosownie regulatora temperatury. Zwarcie w czujniku temperatury zewnętrznej Przerwa w czujniku temperatury zewnętrznej Zwarcie czujnika temperatury wody w kotle Sprawdzić czujnik temperatury zewnętrznej (patrz strona 54). Sprawdzić czujnik temperatury zewnętrznej (patrz strona 54) Sprawdzić czujnik temperatury wody w kotle (patrz strona 5). Serwis 75

76 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod Opis usterki usterki na wyświetlaczu 38 Z pojemnościowym podgrzewaczem wody: Pompa obiegowa ogrzewania podgrzewacza włączona, kocioł grzewczy utrzymuje się na poziomie temperatury wymaganej podgrzewacza. Bez pojemnościowego podgrzewacza wody: Kocioł grzewczy pracuje stosownie regulatora temperatury. 40 Następuje zamknięcie mieszacza. 44 Następuje zamknięcie mieszacza. 48 Następuje zamknięcie mieszacza. Przyczyna usterki Przerwa w czujniku temperatury wody w kotle Zwarcie czujnika temperatury wody na zasilaniu w obiegu grzewczym (z mieszaczem) Zwarcie czujnika temperatury wody na zasilaniu w obiegu grzewczym 3 (z mieszaczem) Przerwa w czujniku temperatury wody na zasilaniu w obiegu grzewczym (z mieszaczem) Czynność Sprawdzić czujnik temperatury wody w kotle (patrz strona 5) Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 5). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 5). Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 5). 76

77 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu 4C Opis usterki Następuje zamknięcie mieszacza. 50 Pompa obiegowa podgrzewacza włączona: Temp. wymagana wody w podgrzewaczu = temp. wymagana wody w kotle, układy preferencji są zawieszone 5 Brak ogrzewania przez podgrzewacz buforowy wody grzewczej. 58 Pompa obiegowa podgrzewacza włączona: Temp. wymagana wody w podgrzewaczu = temp. wymagana wody w kotle, układy preferencji są zawieszone 5A Brak ogrzewania przez podgrzewacz buforowy wody grzewczej. 90 Eksploatacja regulacyjna. Przyczyna usterki Przerwa w czujniku temperatury wody na zasilaniu w obiegu grzewczym 3 (z mieszaczem) Zwarcie czujnika temperatury wody w podgrzewaczu Zwarcie czujnika temperatury wody w podgrzewaczu buforowym Przerwa w czujniku temperatury wody w podgrzewaczu Przerwa w czujniku temperatury wody w podgrzewaczu buforowym Zwarcie czujnika temperatury /, przyłączenie modułu regulatora systemów solarnych. Czynność Sprawdzić czujnik temperatury wody na zasilaniu (patrz strona 5). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 5). Sprawdzić czujnik temperatury wody w podgrzewaczu buforowym (patrz strona 5). Sprawdzić czujnik temperatury wody w podgrzewaczu (patrz strona 5). Sprawdzić czujnik temperatury wody w podgrzewaczu buforowym (patrz strona 5). Sprawdzić czujnik temperatury / (patrz osobna instrukcja montażu i serwisu). Serwis 77

78 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod Opis usterki usterki na wyświetlaczu 9 Eksploatacja regulacyjna. 9 Brak podgrzewu wody użytkowej przez instalację solarną. 93 Eksploatacja regulacyjna 94 Brak podgrzewu wody użytkowej przez instalację solarną. 98 Eksploatacja regulacyjna. Przyczyna usterki Zwarcie czujnika temperatury aö, Przyłączenie modułu regulatora systemów solarnych. Zwarcie czujnika temperatury cieczy w kolektorze, Przyłączenie czujnika temperatury & modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. Zwarcie czujnika temperatury, Przyłącze S3 regulatora Vitosolic. Zwarcie czujnika temperatury wody w podgrzewaczu, Przyłącze S regulatora Vitosolic. Przerwa w czujniku temperatury /, Przyłączenie modułu regulatora systemów solarnych. Czynność Sprawdzić czujnik temperatury aö (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik temperatury / (patrz osobna instrukcja montażu i serwisu). 78

79 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod Opis usterki usterki na wyświetlaczu 99 Eksploatacja regulacyjna. 9A 9b 9C 9E Brak podgrzewu wody użytkowej przez instalację solarną. Eksploatacja regulacyjna. Brak podgrzewu wody użytkowej przez instalację solarną. Eksploatacja regulacyjna. Przyczyna usterki Przerwa w czujniku temperatury aö, przyłączenie modułu regulatora systemów solarnych. Przerwa w czujniku temperatury cieczy w kolektorze, przyłączenie czujnika temperatury & modułu regulatora systemów solarnych lub czujnika S regulatora Vitosolic. Przerwa w czujniku temperatury, Przyłącze S3 regulatora Vitosolic. Przerwa w czujniku temperatury wody w podgrzewaczu, Przyłącze S regulatora Vitosolic. Za mały przepływ objętościowy lub jego brak w obiegu solarnym, albo zadziałał czujnik temperatury. Czynność Sprawdzić czujnik temperatury aö (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik regulatora systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić obieg solarny. Potwierdzić komunikat o usterce (patrz osobna instrukcja montażu i serwisu). Serwis 79

80 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu 9F b0 b b5 b7 b8 b9 Opis usterki Eksploatacja regulacyjna. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Kocioł grzewczy pracuje stosownie regulatora temperatury. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Przyczyna usterki Usterka modułu regulatora systemów solarnych lub Vitosolic. Jest wyświetlana, jeżeli w tych urządzeniach wystąpiła usterka, dla której w Vitotronic nie ma kodu usterki. Zwarcie w czujniku temperatury spalin Błąd komunikacyjny modułu obsługowego Błąd wewnętrzny Błąd wtyku kodującego kotła Przerwa w czujniku temperatury spalin Błąd wewnętrzny Czynność Sprawdzić regulator systemów solarnych (patrz osobna instrukcja montażu i serwisu). Sprawdzić czujnik temperatury spalin (patrz strona 54). Sprawdzić przyłącza, w razie potrzeby wymienić moduł obsługowy. Sprawdzić, czy elektroniczna płytka instalacyjna jest prawidłowo włożona (patrz lista części zamiennych). Włożyć wtyk kodujący kotła lub wymienić (patrz strona 37). Sprawdzić czujnik temperatury spalin (patrz strona 54). Bez czujnika temperatury spalin: Ustawić kowanie F: 0 w grupie Kocioł. Potwierdzić błąd, powtórzyć wprowadzanie danych. 80

81 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu ba bb bc bd be bf Opis usterki Mieszacz obiegu grzewczego kontynuuje regulację. Mieszacz obiegu grzewczego 3 kontynuuje regulację. Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna bez zdalnego sterowania. Eksploatacja regulacyjna. Brak komunikacji poprzez LON. Przyczyna usterki Błąd komunikacyjny zestawu uzupełniającego obiegu grzewczego z mieszaczem Błąd komunikacyjny zestawu uzupełniającego obiegu grzewczego z mieszaczem Błąd komunikacyjny modułu zdalnego sterowania Vitotrol obiegu grzewczego (bez mieszacza) Błąd komunikacyjny modułu zdalnego sterowania Vitotrol obiegu grzewczego (z mieszaczem) Błąd komunikacyjny modułu zdalnego sterowania Vitotrol obiegu grzewczego 3 (z mieszaczem) Nieprawidłowy moduł komunikacyjny LON Czynność Sprawdzić przyłącza i ustawienie pokrętła (patrz strona 57). Sprawdzić przyłącza i ustawienie pokrętła (patrz strona 57). Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) i adres kowy A0 w grupie Obieg grzewczy.... Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) i adres kowy A0 w grupie Obieg grzewczy.... Sprawdzić przyłącza, przewód (patrz oddzielna instrukcja montażu i serwisu) i adres kowy A0 w grupie Obieg grzewczy.... Wymienić moduł komunikacyjny LON. Serwis 8

82 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu C C Cd CF d d6 d7 Opis usterki Eksploatacja regulacyjna. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Brak komunikacji poprzez LON. Kocioł grzewczy stygnie. Eksploatacja regulacyjna. Eksploatacja regulacyjna. Przyczyna usterki Błąd komunikacyjny zestawu uzupełniającego EA Przerwa magistrali KM modułu regulatora systemów solarnych lub Vitosolic Błąd komunikacyjny Vitocom 00 Błąd w komunikacji modułu komunikacyjnego LON regulatora Usterka palnika Wejście DE na zestawie uzupełniającym EA zgłasza usterkę Wejście DE na zestawie uzupełniającym EA zgłasza usterkę Czynność Sprawdzić przyłącza (patrz strona 63). Bez zestawu uzupełniającego EA: Ustawić kowanie 35:0 w grupie Ogólnie. Sprawdzić przewód magistrali KM i urządzenie. Bez regulatora systemów solarnych: Ustawić kowanie 54:0 w grupie Ogólnie. Sprawdzić przyłącza i Vitocom 00 (patrz osobna instrukcja montażu i serwisu). Bez Vitocom 00: Ustawić kowanie 95:0 w grupie Ogólnie. Sprawdzić moduł komunikacyjny LON, ew. wymienić. Kontrola palnika. Usunąć usterkę w odpowiednim urządzeniu. Usunąć usterkę w odpowiednim urządzeniu. 8

83 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu d8 da db dc dd de Opis usterki Eksploatacja regulacyjna. Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Przyczyna usterki Wejście DE3 na zestawie uzupełniającym EA zgłasza usterkę Zwarcie w czujniku temperatury pomieszczenia w obiegu grzewczym (bez mieszacza) Zwarcie czujnika temperatury pomieszczenia w obiegu grzewczym (z mieszaczem) Zwarcie czujnika temperatury pomieszczenia w obiegu grzewczym 3 (z mieszaczem) Przerwa w czujniku temperatury pomieszczenia w obiegu grzewczym (bez mieszacza) Przerwa w czujniku temperatury pomieszczenia w obiegu grzewczym (z mieszaczem) Czynność Usunąć usterkę w odpowiednim urządzeniu. Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5). Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5). Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5). Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5) i ustawienie zdalnego sterowania (patrz oddzielna instrukcja obsługi i montażu). Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5) i ustawienie zdalnego sterowania (patrz oddzielna instrukcja obsługi i montażu). Serwis 83

84 Usuwanie usterek Sygnalizator usterki (ciąg dalszy) Kod usterki na wyświetlaczu df E0 Opis usterki Eksploatacja regulacyjna, niezależna od wpływu pomieszczenia. Eksploatacja regulacyjna. Przyczyna usterki Przerwa w czujniku temperatury pomieszczenia w obiegu grzewczym 3 (z mieszaczem) Błąd zewnętrznego odbiornika LON Czynność Sprawdzić czujnik temperatury pomieszczenia (patrz strona 5) i ustawienie zdalnego sterowania (patrz oddzielna instrukcja obsługi i montażu). Sprawdzić przyłącza i odbiorniki LON. Usterki bez sygnalizacji usterki w module obsługowym Zimny kocioł grzewczy, palnik nie uruchamia się Uruchomienie funkcji kontrolnej kominiarza (patrz instrukcja obsługi). Podłączone regulatora pompy nie pracują Sprawdzić napięcie robocze (wyłącznik główny, zasilający przewód elektryczny, wtyk fö, wyłącznik zasilania, bezpiecznik F, T6,3 A). Bezpiecznik F uszkodzony:. Wyjąć wszystkie wtyki 30 V z regulatora (pompy, palniki, itd.).. Wymienić bezpiecznik F. 3. W celu wykrycia uszkodzonego urządzenia należy podłączać kolejno urządzenia 30 V, aż znalezione zostanie uszkodzone urządzenie. Pompy pracują Czy wtyku fa przyłożone jest napięcie między L i N? 84

85 Usterki bez sygnalizacji usterki w module (ciąg dalszy) Usuwanie usterek Nie Tak Sprawdzić wtyk fa, przewód przyłączeniowy palnika i zabezpieczający ogranicznik temperatury Przyczyną nie jest prawpobnie błąd w regulatorze lecz błąd w obszarze przyłącza palnika lub bezpośrednio w palniku: czy wtyku fa przy zacisku T w położeniu zamkniętym przyłożone jest napięcie? oraz ewentualne pozostałe Nie Tak ograniczniki (zabezpieczenie przed brakiem wody, ogranicznik ciśnienia itd.) Sprawdzić urządzenia zamontowane przy palniku (bezpieczniki, czujniki ciśnienia gazu itd.) Sprawdzić zabezpieczający ogranicznik temperatury (patrz odpowiedni rozdział), palnik musi uruchomić się po odpowiednim czasie oczekiwania (np. podgrzewie wstępnym oleju). Jeżeli palnik nadal nie pracuje, powtórzyć wykonane tej pory etapy kontroli. Możliwe, że uszkodzone urządzenia datkowe uniemożliwiają włączenie palnika. Serwis 85

86 Usuwanie usterek Usterki bez sygnalizacji usterki w module (ciąg dalszy) Temperatura wody w kotle jest za wysoka lub za niska Porównać rzeczywistą i wymaganą temperaturę wody w kotle. Wartość wymagana jest za wysoka lub za niska Sprawdzić ustawienie wartości wymaganej temperatury pomieszczenia, cykli łączeniowych, krzywych grzewczych i adresy kowe (w regulatorze i ewentualnych modułach zdalnego sterowania):. Wybrać bardzo wysoką normalną wartość wymaganą temperatury pomieszczenia i bardzo niską zredukowaną wartość wymaganą temperatury pomieszczenia.. Ustawić cykle łączeniowe w taki sposób, aby w ciągu kolejnych kilku minut musiało nastąpić przełączenie między eksploatacją z normalną temperaturą pomieszczenia i eksploatacją ze zredukowaną temperaturą pomieszczenia lub odwrotnie. 3. Przełączenie musi wyraźnie zmienić wartość wymaganą temperatury wody w kotle. 4. Sprawdzić przełączanie z zewnątrz (np. zestaw uzupełniający EA). Wartość wymagana prawidłowa Przyczyną błędu jest nieprawidłowy pomiar temperatury.. Za pomocą termometru znajdującego się w tulei zanurzeniowej ustalić temperaturę wody w kotle.. Porównać wartości czujnika temperatury wody w kotle z charakterystyką oporności. 3. Sprawdzić punkt wyłączenia elektromechanicznego regulatora temperatury. Kocioł grzewczy jest wystarczająco nagrzany, ale podłączona regulatora pompa obiegu grzewczego nie pracuje Uruchomienie funkcji kontrolnej kominiarza (patrz instrukcja obsługi). Pompa obiegu grzewczego pracuje Sprawdzić krzywą grzewczą, wartości wymagane i układ logiki pomp obiegu grzewczego, ewentualnie także przełączanie z zewnątrz lub wysokie zapotrzebowanie na wodę użytkową. Pompa obiegu grzewczego nie pracuje Czy wtyku sö przyłożone jest napięcie między L i N? 86

87 Usterki bez sygnalizacji usterki w module (ciąg dalszy) Usuwanie usterek Nie Sprawdzić bezpiecznik F, T6,3 A. Jeżeli bezpiecznik jest uszkodzony:. Odłączyć wtyk sö.. Wymienić bezpiecznik F. 3. Bezpiecznik F nie jest uszkodzony, ale przyłącza pompy nie jest prowadzone napięcie, powtórzyć kontrolę. Ewentualnie wymienić płytę główną. Tak. Sprawdzić przyłącze pompy i pompę.. Sprawdzić ewentualne pozostałe urządzenia sterujące (np. termostat maksymalny). Serwis 87

88 Opis działania Regulacja temperatury wody w kotle Krótki opis Regulacja temperatury wody w kotle odbywa się poprzez włączanie lub wyłączanie palnika lub przez modulację. Histereza łączeniowa w ustawieniu fabrycznym wynosi ± K, w odniesieniu chwilowej wartości wymaganej. Wartość wymaganą temperatury wody w kotle ustala się z następujących parametrów: Wartość wymagana temperatury wody na zasilaniu obiegów grzewczych i obiegów grzewczych podłączonych przez LON Wartość wymagana temperatury wody użytkowej Zapotrzebowanie z zewnątrz Podczas ogrzewania pojemnościowego podgrzewacza wody ustawiana jest wymagana wartość temperatury wody w kotle, wyższa o 0 K od wartości wymaganej temperatury wody użytkowej (zmiana przez adres kowy 60 ). Adresy kowe wpływające na regulację temperatury wody w kotle: 0, 04, 06, 3 w grupie Kocioł. Opis, patrz przegląd ogólny kowań. Funkcje Temperatura wody w kotle nadzorowana jest przez następujące urządzenia: Zabezpieczający ogranicznik temperatury STB (rozszerzalność cieczy) Regulator temperatury TR (rozszerzalność cieczy) Czujnik temperatury wody w kotle NTC 0 kω Górne granice zakresu regulacji Zabezpieczający ogranicznik temperatury STB 0/00/95ºC Regulator temperatury TR 75/87/95ºC Elektroniczny ogranicznik temperatury maksymalnej: Zakres regulacji: 0 7ºC Zmiana przez adres kowy 06. Ograniczenie działa tylko w zakresie regulacji (nie działa przy ogrzewaniu podgrzewacza). Dolne granice zakresu regulacji Regulacja temperatury wody w kotle w normalnym trybie pracy i w przypadku układu zabezpieczającego przed zamarznięciem, w zależności od typu kotła. 88

89 Opis działania Regulacja temperatury wody w kotle (ciąg dalszy) Przyłączenia datkowe Zestaw uzupełniający wysterowania palnika dwustopniowego/modulowanego (patrz strona 49). Przyłączenia z zewnątrz (zgłoszenia) przez zestaw uzupełniający EA (patrz strona 63). Wtyk X /lh dla włączania palnika z zewnątrz (patrz strona 44). Wtyk lhx dla blokowania z zewnątrz (patrz strona 46). Histereza łączeniowa palnika Stała histereza łączeniowa Kowanie 04:0 wł. Palnik wył. Czas + wym. - niskie zapotrzebowanie średnie zapotrzebowanie wysokie zapotrzebowanie Sterowana zapotrzebowaniem na ciepło histereza łączeniowa Histereza łączeniowa sterowana zapotrzebowaniem na ciepło uwzględnia obciążenie kotła grzewczego. W zależności od aktualnego zapotrzebowania na ciepło, histereza łączeniowa, tzn. cykl pracy palnika zmienia się. Palnik wł. wył. +9 Funkcja ERB50 Kowanie 04: W zależności od zapotrzebowania na ciepło wartości zostają ustawione w zakresie od 6 K. Czas Serwis +3 wym. -3 niskie zapotrzebowanie średnie zapotrzebowanie wysokie zapotrzebowanie 89

90 Opis działania Regulacja temperatury wody w kotle (ciąg dalszy) Funkcja ERB80 Kowanie 04: W zależności od zapotrzebowania na ciepło wartości zostają ustawione w zakresie od 6 0 K. wł. Palnik wył. Czas wym. -3 niskie zapotrzebowanie średnie zapotrzebowanie wysokie zapotrzebowanie Proces regulacji Temperatura kotła spada (wartość wymagana - K) Przy wymaganej temperaturze wody w kotle K przesyłany jest sygnał włączenia palnika i palnik włącza swój własny program kontrolny. W zależności od liczby przyłączeń datkowych i rodzaju spalania włączenie palnika może się opóźnić o kilka minut. Palnik modulowany: punkt wyłączenia palnika jest ustalany przez odchyłkę wyłączenia (adres kowy 3 ). Wskazówka W zależności od liczby przyłączeń datkowych i rodzaju spalania włączenie palnika może się opóźnić o kilka minut. Temperatura kotła wzrasta (wartość wymagana + K) Palnik wyłącza się. 90

91 Opis działania Regulacja obiegu grzewczego Krótki opis Regulator posiada obiegi regulacyjne dla jednego obiegu grzewczego bez mieszacza OG i dwóch obiegów grzewczych z mieszaczem OG i OG3. Wartość wymagana temperatury wody na zasilaniu każdego obiegu grzewczego określana jest na podstawie następujących parametrów: Temperatura zewnętrzna Wartość wymagana temperatury pomieszczenia Tryb pracy Nachylenie i poziom krzywej grzewczej Temperatura na zasilaniu obiegu grzewczego bez mieszacza odpowiada temperaturze wody w kotle. Regulacja temperatury na zasilaniu obiegu grzewczego z mieszaczem odbywa się poprzez stopniowe otwieranie lub zamykanie mieszacza. Sterowanie silnikiem mieszacza zmienia czasy ustawień i przerwy w zależności od różnicy regulacyjnej (odchyłki w regulacji). Adresy kowe mające wpływ na regulację obiegu grzewczego: 9F w grupie Ogólnie i A0 Fb w grupie Obieg grzewczy.... Opis, patrz przegląd kowań. Funkcje Obieg grzewczy bez mieszacza jest zależny od temperatury wody w kotle i jej granic zakresu regulacji. Jedynym członem nastawczym jest pompa obiegu grzewczego. Temperatura na zasilaniu obiegu grzewczego z mieszaczem jest nadzorowana przez czujnik temperatury wody na zasilaniu danego obiegu grzewczego. Program czasowy Regulator przełącza odpowiednio programu czasowego w programie eksploatacji Ogrzewanie i ciepła woda pomiędzy rodzajami eksploatacji Ogrzewanie pomieszczeń z temperaturą normalną i Ogrzewanie pomieszczeń z temperaturą zredukowaną. Każdy rodzaj eksploatacji posiada własny poziom wartości wymaganej. Mogą zostać ustawione 4 cykle łączeniowe. Temperatura zewnętrzna W celu strojenia regulatora budynku i instalacji grzewczej należy ustawić krzywą grzewczą. Przebieg krzywej grzewczej określa wartość wymaganą temperatury wody w kotle w zależności od temperatury zewnętrznej. Regulacja następuje zgodnie z uśrednioną temperaturą zewnętrzną. Ta zaś obliczana jest na podstawie rzeczywistej i stłumionej wartości temperatury zewnętrznej. 9 Serwis

92 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Temperatura pomieszczenia W połączeniu ze zdalnym sterowaniem i temperaturą pomieszczeń (uwzględnić adres kowy b0 ): Temperatura pomieszczenia w przeciwieństwie temperatury zewnętrznej ma większy wpływ na wartość wymaganą temperatury wody w kotle. Zmiana przez adres kowy b. Temperatura wody użytkowej Układ preferencji Z układem preferencji: (kowanie A: ): podczas ogrzewania podgrzewacza, wartość wymagana temperatury wody na zasilaniu jest ustawiana na 0ºC. Mieszacz zamyka się i pompa obiegu grzewczego zostaje wyłączona. Bez układu preferencji: regulacja obiegu grzewczego jest kontynuowana z niezmienioną wartością wymaganą. Z płynnym układem preferencji, w połączeniu z obiegami grzewczymi z mieszaczem: pompa obiegu grzewczego pozostaje włączona. Wartość wymagana temperatury wody na zasilaniu jest obniżana tak długo, póki podczas ogrzewania podgrzewacza nie zostanie osiągnięta wartość wymagana temperatury wody w kotle. Wartość wymagana temperatury wody na zasilaniu jest ustalana na podstawie następujących parametrów: Temperatura zewnętrzna Różnica między wymaganą i rzeczywistą temperaturą wody w kotle Nachylenie i poziom krzywej grzewczej Ustawienie w adresie kowym A 9

93 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Układ logiki pomp obiegu grzewczego (układ ekonomiczny) Pompa obiegu grzewczego zostaje wyłączona (wartość wymagana temperatury wody na zasilaniu ustawiona na 0 C), jeżeli temperatura zewnętrzna przekracza wartość ustawioną przez adres kowy A5. Rozszerzony układ ekonomiczny Pompa obiegu grzewczego zostaje wyłączona (wartość wymagana temperatury wody na zasilaniu ustawiona na 0 C), jeśli spełnione jest jedno z następujących kryteriów: Stłumiona temperatura zewnętrzna przekracza wartość ustawioną w adresie kowym A6. Redukcja wartości wymaganej temperatury pomieszczenia następuje przez adres kowy A9. Wartość rzeczywista temperatury pomieszczenia przekracza wartość ustawioną przez adres kowy b5. Funkcja jastrychu W połączeniu z obiegiem grzewczym z mieszaczem. Do suszenia jastrychu (koniecznie uwzględnić dane producenta jastrychu). Włączona zostaje pompa obiegu grzewczego z mieszaczem i temperatura na zasilaniu jest utrzymywana zgodnie z ustawionym profilem. Po zakończeniu (30 dni) obieg mieszacza jest regulowany automatycznie wg ustawionych parametrów. Przestrzegać EN 64. W protokole wystawionym przez specjalistę-instalatora muszą znajwać się następujące dane tyczące ogrzewania: Dane ogrzewania z odpowiednimi temperaturami wody na zasilaniu Maksymalna temperatura osiągnięta na zasilaniu Stan eksploatacji i temperatura zewnętrzna przy przekazaniu instalacji grzewczej Istnieje możliwość ustawienia różnych profili temperaturowych poprzez adres kowy F. Po przerwie w pływie prądu lub wyłączeniu regulatora funkcja jest kontynuowana. Po zakończeniu funkcji jastrychu lub ręcznym ustawieniu kowania F:0, zostaje włączony program roboczy Ogrzewanie i ciepła woda. Serwis 93

94 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Profil temperatury : (EN 64-4) kowanie F: Temperatura zasilania C Dni Profil temperatury : (wg niem. Związku Rzeczoznawców ds. Technologii Wykonania Parkietów i Podłóg) kowanie F: Temperatura zasilania C Dni Profil temperatury 3: kowanie F:3 Temperatura zasilania C Dni 94

95 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Profil temperatury 4: kowanie F:4 Temperatura zasilania C Dni Profil temperatury 5: kowanie F:5 Temperatura zasilania C Dni Profil temperatury 6: kowanie F:6 Temperatura zasilania [ C] Dni Serwis 95

96 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Profil temperatury 7: kowanie F:5 Temperatura zasilania C Dni Dynamika instalacji Na czynności regulacyjne mieszaczy można wpływać poprzez adres kowy C4. Zabezpieczenie przed zamarzaniem Temperatura na zasilaniu jest utrzymywana na poziomie zredukowanej wartości wymaganej temperatury pomieszczenia zgodnie z krzywą grzewczą, ale na minimalnym poziomie 0 C. Zgodnie z adresem kowym A3 możliwe jest ustawienie zmiennej granicy zamarzania. 96

97 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Regulacja temperatury wody na zasilaniu Temp. wody w kotle lub temp. na zasilaniu w C 0 +8K 87 A D 8K B C E +0-0 Temp. zewn. w C A Maks. temperatura wody w kotle B Nachylenie =,8 dla obiegu grzewczego bez mieszacza C Nachylenie =, dla obiegu grzewczego z mieszaczem D Temperatura wody w kotle (przy temperaturze różnicowej = 8 K) E Dolna temperatura wody w kotle, ustawiona przez wtyk kodujący kotła Temperatura różnicowa: Temperaturę różnicową można ustawić przez adres kowy 9F, Ustawienie fabryczne: 8 K. Temperatura różnicowa jest wartością, o którą min. temperatura wody w kotle powinna być wyższa od najwyższej chwilowo wymaganej temperatury na zasilaniu obiegu grzewczego z mieszaczem. Instalacja z tylko jednym obiegiem grzewczym z mieszaczem: Wartość wymagana temperatury wody w kotle jest automatycznie regulowana na 8 K powyżej wartości wymaganej temperatury wody na zasilaniu. Instalacja z obiegiem grzewczym bez mieszacza i z obiegiem grzewczym z mieszaczem: Wartość wymagana temperatury wody w kotle jest ustalana według własnej krzywej grzewczej. Temperatura różnicowa wynosząca 8 K w stosunku wartości wymaganej temperatury wody na zasilaniu jest ustawiona fabrycznie. Podwyższenie zredukowanej temperatury pomieszczenia W trybie pracy ze zredukowaną temperaturą pomieszczenia wartość wymagana tej temperatury może być podwyższana automatycznie w zależności od temperatury zewnętrznej. Podwyższenie temperatury przebiega w oparciu o ustawioną krzywą grzewczą, maksymalnie osiągnięcia normalnej wartości wymaganej temperatury pomieszczenia. Wartości graniczne temperatury zewnętrznej dla rozpoczęcia i zakończenia podwyższania temperatury ustawiane są w adresach kowych F8 i F9. 97 Serwis

98 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Przykład z ustawieniami w stanie fabrycznym Temperatura wody w kotle lub Temperatura na zasilaniu w C A B Temp. wym. pomieszcz. w C Temperatura zewnętrzn A Krzywa grzewcza dla pracy z normalną temperaturą pomieszczenia B Krzywa grzewcza dla eksploatacji ze zredukowaną temperaturą pomieszczenia Skrócenie czasu podgrzewu Przy zmianie trybu ze zredukowaną temperaturą pomieszczenia na tryb z normalną temperaturą pomieszczenia temperatura wody w kotle wzgl. temperatura wody na zasilaniu jest zwiększana zgodnie z ustawioną krzywą grzewczą. To zwiększenie temperatury wody w kotle wzgl. temperatury wody na zasilaniu może być zwiększane automatycznie. Ta wartość oraz czas datkowego podwyższenia wymaganej wartości temperatury wody w kotle wzgl. temperatury wody na zasilaniu jest ustawiana w adresach kowych FA i Fb. 98

99 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Przykład z nastawami w stanie wysyłkowym Temp. wody w kotle lub temperatura wymagana na zasilaniu w C C B A D Czas w h A Początek eksploatacji z normalną temperaturą pomieszczenia B Wymagana wartość temperatury wody w kotle wzgl. temperatury wody na zasilaniu zgodnie z ustawioną krzywą grzewczą C Wymagana wartość temperatury wody w kotle wzgl. wymagana wartość temperatury wody na zasilaniu zgodnie z ustawieniami adresu kowego FA : 50 C + 0 % = 60 C Proces regulacji Obieg mieszacza W obrębie strefy neutralnej (± K) silnik mieszacza nie jest wysterowywany. D Czas pracy z podwyższoną wymaganą wartością temperatury wody w kotle wzgl. temperatury wody na zasilaniu zgodnie z ustawieniami adresu kowego Fb : 60 min Serwis 99

100 Opis działania Regulacja obiegu grzewczego (ciąg dalszy) Temperatura na zasilaniu obniża się (wartość wymagana - K) Silnik mieszacza otrzymuje sygnał Mieszacz otw.. Czas trwania sygnału wydłuża się wraz ze zwiększającą się różnicą regulacyjną. Czas trwania przerw skraca się wraz ze zwiększającą się różnicą regulacyjną. Temperatura na zasilaniu wzrasta (wartość wymagana + K) Silnik mieszacza otrzymuje sygnał Mieszacz zamk.. Czas trwania sygnału wydłuża się wraz ze zwiększającą się różnicą regulacyjną. Czas trwania przerw skraca się wraz ze zwiększającą się różnicą regulacyjną. Regulacja temperatury wody w podgrzewaczu Krótki opis Regulator temperatury wody w podgrzewaczu to regulator niezmienny. Regulacja odbywa się przez włączanie i wyłączanie pompy obiegowej układu ogrzewania podgrzewacza. Histereza łączeniowa wynosi ±,5 K. Podczas ogrzewania pojemnościowego podgrzewacza wody ustawiana jest wymagana wartość temperatury wody w kotle, wyższa o 0 K od wartości wymaganej temperatury wody użytkowej (zmiana przez adres kowy 60 ). Adresy kowe mające wpływ na regulację temperatury wody w podgrzewaczu: 55 67, 7 73 w grupie C.W.U., 7F w grupie Ogólnie, d5, A w grupie Obieg grzewczy.... Opis, patrz przegląd ogólny kowań. 00

101 Regulacja temperatury wody w podgrzewaczu (ciąg dalszy) Funkcje Opis działania Program czasowy Można wybrać automatyczny lub indywidualny program czasowy podgrzewu wody użytkowej i dla pompy cyrkulacyjnej wody użytkowej. W eksploatacji automatycznej podgrzew wody użytkowej jest przesunięty o 30 minut przodu w stosunku fazy podgrzewu obiegu grzewczego. W indywidualnym programie czasowym można ustawić 4 cykle łączeniowe na dzień dla podgrzewu wody użytkowej i pompę cyrkulacyjną wody użytkowej na każdy dzień tygodnia. Rozpoczęte ogrzewanie podgrzewacza zostaje prowadzone końca, niezależnie od programu czasowego. Dom wielorodzinny Kowanie 7F:0 : W instalacjach z dwoma lub trzema obiegami grzewczymi podstawę stanowią czasy ogrzewania danego obiegu grzewczego. Eksploatacja automatyczna W instalacjach z dwoma lub trzema obiegami grzewczymi podstawę stanowią czasy ogrzewania danego obiegu grzewczego. Indywidualny program czasowy Cykle łączeniowe podgrzewu wody użytkowej i pompy cyrkulacyjnej można ustawiać oddzielnie dla każdego obiegu grzewczego. W połączeniu z adresem kowym 7F Dom jednorodzinny Kowanie 7F: : Eksploatacja automatyczna W instalacjach z dwoma lub trzema obiegami grzewczymi podstawę stanowią czasy ogrzewania obiegu grzewczego. Indywidualny program czasowy Cykle łączeniowe podgrzewu wody użytkowej i pompy cyrkulacyjnej oddziałują tak samo na wszystkie obiegi grzewcze. Serwis 0

102 Opis działania Regulacja temperatury wody w podgrzewaczu (ciąg dalszy) Układ preferencji Z układem preferencji: (kowanie A: ): podczas ogrzewania podgrzewacza, wartość wymagana temperatury wody na zasilaniu jest ustawiana na 0ºC. Mieszacz zamyka się i pompa obiegu grzewczego zostaje wyłączona. Bez układu preferencji: regulacja obiegu grzewczego jest kontynuowana z niezmienioną wartością wymaganą. Z płynnym układem preferencji, w połączeniu z obiegami grzewczymi z mieszaczem: pompa obiegu grzewczego pozostaje włączona. Wartość wymagana temperatury wody na zasilaniu jest obniżana tak długo, póki podczas ogrzewania podgrzewacza nie zostanie osiągnięta wartość wymagana temperatury wody w kotle. Wartość wymagana temperatury wody na zasilaniu jest ustalana na podstawie następujących parametrów: Temperatura zewnętrzna Różnica między wymaganą i rzeczywistą temperaturą wody w kotle Nachylenie i poziom krzywej grzewczej Ustawienie w adresie kowym A Funkcja zabezpieczenia przed zamarznięciem Jeżeli temperatura wody użytkowej spadnie poniżej5ºc, pojemnościowy podgrzewacz wody zostaje nagrzany 0ºC. Funkcja datkowa podgrzewu ciepłej wody użytkowej Funkcja jest aktywna po wprowadzeniu w adresie kowym 58 drugiej wartości wymaganej temperatury wody użytkowej i aktywowaniu 4. przedziału czasowego ciepłej wody podgrzewu wody użytkowej. Wartość wymagana temperatury wody użytkowej Wartość wymagana temperatury wody użytkowej jest regulowana w zakresie między 0 a 60 C. Przez adres kowy 56 można rozszerzyć zakres wartości wymaganych 90ºC. Pompa cyrkulacyjna wody użytkowej W ustawionych godzinach pompuje ciepłą wodę punktów poboru. W regulatorze można ustawić cztery cykle łączeniowe na każdy dzień tygodnia. Przyłączenia datkowe Z zestawem uzupełniającym EA: Poprzez przełączenie programu roboczego (patrz adres kowy d5 w grupie Obieg grzewczy...) można zablokować lub aktywować podgrzew wody użytkowej. Styk beznapięciowy umożliwia krótkotrwałe sterowanie pompą cyrkulacyjną wody użytkowej. Czas można ustawić przez adres kowy 3d w grupie Ogólnie. 0

103 Regulacja temperatury wody w podgrzewaczu (ciąg dalszy) Opis działania Instalacja z regulatorem systemów solarnych Poprzez adres kowy 67 można ustawić 3. wartość wymaganą temperatury wody użytkowej. Pojemnościowy podgrzewacz wody jest grzewany przez kocioł grzewczy tylko wtedy, jeżeli ta wartość nie została osiągnięta. Proces regulacji Kowanie 55:0, ogrzewanie podgrzewacza Pojemnościowy podgrzewacz wody zostaje schłodzony, (wartość wymagana,5 K, zmiana przez adres kowy 59 ): Temperatura wymagana wody w kotle jest ustawiana na wartość o 0 K wyższą niż wartość wymaganej temperatury wody użytkowej (zmiana przez adres kowy 60 ). Wskazówka Wartość ustawiona w adresie kowym 06 w grupie Kocioł dla ograniczenia maksymalnej temperatury wody w kotle nie działa. Pompa wł.: Włączanie pompy obiegowej ogrzewania podgrzewacza zależne od temperatury wody w kotle (kowanie 6:0 ). Pompa obiegowa włącza się, jeżeli temperatura wody w kotle jest wyższa o 7 K od temperatury wody użytkowej. Natychmiastowe włączenie pompy obiegowej ogrzewania podgrzewacza (kowanie 6: ). Pojemnościowy podgrzewacz wody jest ciepły (wartość wymagana +,5 K): Wartość wymagana temperatury wody w kotle jest przywracana zależnej od pogody wartości wymaganej. Dobieg pompy: Po ogrzaniu podgrzewacza pompa obiegowa pracuje jeszcze tak długo, aż spełnione zostanie jedno z następujących kryteriów: Różnica między temperaturą wody w kotle i wody użytkowej jest mniejsza niż 7 K. Zależna od pogody wartość wymagana temperatury wody w kotle jest osiągnięta. Wartość wymagana temperatury wody użytkowej jest przekroczona o 5 K. Jest osiągnięty maksymalny czas biegu (adres kowy 6 ). Bez biegu pompy (kowanie 6:0 ). Kowanie 55:, adaptacyjne ogrzewanie podgrzewacza Adaptacyjne ogrzewanie podgrzewacza uwzględnia tempo wzrostu temperatury przy podgrzewie wody użytkowej. Serwis 03

104 Opis działania Regulacja temperatury wody w podgrzewaczu (ciąg dalszy) Pojemnościowy podgrzewacz wody zostaje schłodzony (wartość wymagana,5 K, zmiana przez adres kowy 59 ): Temperatura wymagana wody w kotle jest ustawiana na wartość o 0 K wyższą niż wartość wymaganej temperatury wody użytkowej (zmiana przez adres kowy 60 ). Wskazówka Wartość ustawiona w adresie kowym 06 w grupie Kocioł dla ograniczenia maksymalnej temperatury wody w kotle nie działa. Pojemnościowy podgrzewacz wody jest ciepły: Regulator sprawdza, czy kocioł grzewczy po ogrzaniu podgrzewacza musi jeszcze starczać ciepło grzewcze, czy też ciepło szczątkowe kotła grzewczego ma być odprowadzane pojemnościowego podgrzewacza wody. Regulator ustala odpowiednio czas wyłączania palnika i pompy obiegowej tak, aby po ogrzaniu podgrzewacza wartość wymagana temperatury wody użytkowej nie została znacznie przekroczona. Pompa wł.: Włączanie pompy obiegowej ogrzewania podgrzewacza zależne od temperatury wody w kotle (kowanie 6:0 ): Pompa obiegowa włącza się, jeżeli temperatura wody w kotle jest wyższa o 7 K od temperatury wody użytkowej. Natychmiastowe włączenie pompy obiegowej ogrzewania podgrzewacza (kowanie 6: ). 04

105 Kowanie Wywoływanie poziomu kowania Wskazówka Kowania wyświetlane są w formie tekstowej. Kowania, które ze względu na wyposażenie instalacji grzewczej lub ustawienia innych kowań nie mają przyporządkowanej funkcji, nie zostają wyświetlone. Instalacje grzewcze z jednym obiegiem grzewczym bez mieszacza i jednym lub dwoma obiegami grzewczymi z mieszaczem: Obieg grzewczy bez mieszacza określany jest poniżej jako obieg grzewczy, a obiegi grzewcze z mieszaczem jako obieg grzewczy lub obieg grzewczy 3. Jeżeli obiegi grzewcze określane są indywidualnie, zamiast powyższych określeń pojawia się wybrana nazwa i OG, OG lub OG Wybrać adres kowy. 5. Ustawić wartość odpowiednio poniższych tabel i potwierdzić, naciskając OK. 6. Jeśli wszystkie kowania mają zostać przywrócone ustawień fabrycznych: Wybrać Ustawienie podstawowe na Poziomie kowania. Wskazówka Także kowania z poziomu zostają ponownie przywrócone.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Poziom kowania 3. Wybrać grupę żądanych adresów kowych: Ogólnie Kocioł C.W.U. Solar Obieg grzewczy //3 Wszystkie kod. urządz. podst. W tej grupie wyświetlane są w kolejności rosnącej wszystkie adresy kowe poziomu kowania (z wyjątkiem adresów kowych grupy Solar ). Serwis 05

106 Kowanie Grupa Ogólnie Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia Schemat instalacji 00: Obieg grzewczy bez mieszacza (obieg grzewczy ), bez podgrzewu wody użytkowej 00: 00:0 Schematy instalacji, patrz poniższa tabela: Wartość Opis adresu 00:... Obieg grzewczy bez mieszacza A (obieg grzewczy ) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie) 3 Obieg grzewczy z mieszaczem M (obieg grzewczy ) bez podgrzewu wody użytkowej 4 Obieg grzewczy z mieszaczem M (obieg grzewczy ) z podgrzewem wody użytkowej 5 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Obieg grzewczy z mieszaczem M (obieg grzewczy ) bez podgrzewu wody użytkowej (kowanie ustawia się automatycznie) 6 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Obieg grzewczy z mieszaczem M (obieg grzewczy ) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie). 7 Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) bez podgrzewu wody użytkowej 8 Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) z podgrzewem wody użytkowej 06

107 Kowanie Grupa Ogólnie (ciąg dalszy) Wartość Opis adresu 00:... 9 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) bez podgrzewu wody użytkowej (kowanie ustawia się automatycznie). 0 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie). Kowanie w stanie wysyłkowym Funkcja pompy obiegu kotła 5:0 Tylko, jeśli podłączony jest czujnik temperatury wody w podgrzewaczu buforowym: Pompa obiegu kotła zawsze pracuje. Nr odbiornika 77: Numer odbiornika LON 77: 77:99 Możliwość przestawienia 5: Nie ustawiać! 5: Pompa obiegu kotła jest włączana przy zapotrzebowaniu na ciepło tylko wtedy, gdy palnik pracuje. Numer odbiornika LON regulowany od 99: = regulator kotła grzewczego 0-97 = Vitotronic 00-H 98 = Vitogate 99 = Vitocom Wskazówka Każdy numer może być przyporządkowany tylko jeden raz. Serwis 07

108 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Dom jedno-/wielorodzinny 7F: Dom jednorodzinny 7F:0 Dom wielorodzinny Możliwość oddzielnej regulacji programu wakacyjnego i programu czasowego podgrzewu wody użytkowej. Blokowanie obsługi 8F:0 Wszystkie elementy obsługowe działają. 8F: Wszystkie elementy obsługowe są zablokowane. Wskazówka Kowanie jest aktywowane piero po wyjściu z poziomu serwisowego (patrz strona 69). Możliwość aktywowania trybu kontrolnego kominiarza. 8F: Można zmieniać tylko ustawienia podstawowe, tzn. menu rozszerzone jest niestępne. Możliwość aktywowania trybu kontrolnego kominiarza. Temperatura wymagana na zasilaniu przy zapotrzebowaniu z zewnątrz 9b:70 Wymagana minimalna temperatura wody w kotle przy zapotrzebowaniu z zewnątrz 70 C. 9b:0 9b:7 Wartość w przypadku zapotrzebowania z zewnątrz ustawiana w zakresie od 0 7 C (ograniczona przez parametry charakterystyczne dla danego kotła). 08

109 Kowanie Grupa Kocioł Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia Typ palnika 0:0 Palnik jednostopniowy 0: Palnik dwustopniowy 0: Palnik modulowany Eksploatacja gazowa/olejowa 03:0 Nie przestawiać! Ograniczenie maksymalne temperatury wody w kotle 06:74 Ustawione na 74 C. 06:0 Regulacja w zakresie od :7 Wskazówka Kowanie nie działa w przypadku zapotrzebowania podgrzewacza wody użytkowej. Wskazówka Przestrzegać ustawień regulatora temperatury R (patrz strona 40). Kontrola spalin F:0 Z czujnikiem temperatury spalin: Brak monitorowania temperatury spalin dla wskaźnika serwisowego palnika. F: F:50 Konserwacja palnika po 00 godzinach pracy :0 Nie jest ustawiony cykl konserwacji (godziny pracy). : :00 Częstotliwość konserwacji w miesiącach 3:0 Brak przedziału czasowego dla konserwacji palnika. 3: 3:4 Status konserwacji 4:0 Na wyświetlaczu brak komunikatu Serwis. Po przekroczeniu wartości granicznej temperatury spalin pojawia się komunikat Serwis. Liczba godzin pracy palnika kolejnej konserwacji, regulowana w zakresie od h; etap regulacji 00 h Możliwość ustawienia przedziału czasowego od 4 miesięcy. 4: Komunikat Serwis na wyświetlaczu (adres ustawiany automatycznie, po konserwacji należy cofnąć ręcznie). Serwis 09

110 Kowanie Grupa C.W.U. Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia Rodzaj regulacji ogrzewania podgrzewacza 55:0 Ogrzewanie podgrzewacza Histereza ±,5 K 55: Adaptacyjne ogrzewanie podgrzewacza aktywne (patrz strona 03). Temp. wody ciepłej, wymagane ograniczenie grzewu 67:40 W przypadku solarnego podgrzewu wody użytkowej: Wartość wymagana temperatury wody użytkowej 40 C. Powyżej ustawionej wartości wymaganej aktywna jest funkcja ograniczania grzewu (zablokowany podgrzew wody użytkowej przez kocioł grzewczy). Uruchomienie pompy cyrkulacyjnej 73:0 Pompa cyrkulacyjna wody użytkowej wł. zgodnie z programem czasowym. 67:0 67:90 73: 73:6 73:7 Stale wł.. Wartość wymagana temperatury wody użytkowej regulowana od 0 90 (ograniczona parametrami charakterystycznymi dla danego kotła). Podczas programu czasowego raz/h na 5 min wł. 6 razy/h na 5 min wł.. Grupa Solar Tylko w połączeniu z modułem regulatora systemów solarnych, typ SM. 0

111 Kowanie Grupa Solar (ciąg dalszy) Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia Sterowanie obrotami pompy obiegu solarnego 0:0 Pompa obiegu solarnego bez regulacji obrotów. 0: Pompa obiegu solarnego z regulacją obrotów, ze sterowaniem grupą fal. 0: Pompa obiegu solarnego z regulacją obrotów ze sterowaniem PWM. Maksymalna temperatura wody w podgrzewaczu 08:60 Pompa obiegu solarnego zostaje wyłączona, gdy rzeczywista temperatura wody użytkowej osiągnie maksymalną temperaturę wody w podgrzewaczu 60. Redukcja czasu stagnacji 0A:5 Do ochrony podzespołów instalacji i czynnika grzewczego: Obroty pompy obiegu solarnego zostaną zredukowane, gdy rzeczywista temperatura wody użytkowej będzie niższa o 5 K od maksymalnej temperatury wody w podgrzewaczu. 08:0 08:90 Maksymalna temperatura wody w podgrzewaczu jest regulowana w zakresie od A:0 Redukcja czasu stagnacji nie jest aktywna. 0A: Wartość redukcji czasu stagnacji jest regulowana 0A:40 w zakresie 40 K. Znamionowy przepływ objętościowy obiegu solarnego 0F:70 Przepływ objętościowy obiegu solarnego przy maks. prędkości obrotowej pompy 7 l/min. 0F: 0F:55 Przepływ objętościowy jest regulowany w zakresie od 0, 5,5 l/min; stopień nastawy 0, l/min. Serwis

112 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Rozszerzone funkcje regulatora systemów solarnych 0:0 Brak aktywnych rozszerzonych funkcji regulacyjnych. 0: Funkcja datkowa podgrzewu wody użytkowej. 0:. Regulacja temperatury różnicowej. 0:3. Regulacja temperatury różnicowej i funkcja datkowa. 0:4. Regulacja temperatury różnicowej wspomagania ogrzewania. 0:5 Funkcja termostatu. 0:6 Funkcja termostatu i funkcja datkowa. 0:7 Ogrzewanie solarne za pośrednictwem zewnętrznego wymiennika ciepła bez datkowego czujnika temperatury. 0:8 Ogrzewanie solarne za pośrednictwem zewnętrznego wymiennika ciepła z datkowym czujnikiem temperatury. 0:9 Ogrzewanie solarne dwóch pojemnościowych podgrzewaczy wody.

113 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia Preferencja podgrzewu wody użytkowej A: Preferencja podgrzewacza dla pompy obiegu grzewczego i mieszacza. A:0 Bez preferencji podgrzewacza dla pompy obiegu grzewczego i mieszacza. A: Preferencja podgrzewacza tylko dla mieszacza. A:3 A:5 Płynna preferencja dla mieszacza, tzn. obiegu grzewczego prowadzana jest zredukowana ilość energii cieplnej. Funkcja ekonomiczna temperatury zewnętrznej A5:5 Z funkcją logiki pomp obiegu grzewczego A5:0 Bez funkcji logiki pomp obiegu grzewczego. (układ ekonomiczny): Pompa obiegu grzewczego Wył., gdy temperatura zewnętrzna (AT) jest wyższa o K od temperatury wymaganej pomieszczenia (RT wym. ) AT > RT wym. + K A5: A5:5 Z funkcją logiki pomp obiegu grzewczego: Pompa obiegu grzewczego wył., patrz poniższa tabela. Parametr adresu A5:... Z funkcją logiki pomp obiegu grzewczego: Pompa obiegu grzewczego wył. AT > RT wym. + 5 K AT > RT wym. + 4 K 3 AT > RT wym. + 3 K 4 AT > RT wym. + K 5 AT > RT wym. + K 6 AT > RT wym. 7 AT > RT wym. - K 5 AT > RT wym. - 9 K Serwis 3

114 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Rozszerzona funkcja ekonomiczna stłumionej temperatury zewnętrznej A6:36 Rozszerzony układ ekonomiczny nie jest aktywny. A6:5 A6:35 Rozszerzony układ ekonomiczny jest aktywny; tzn. po osiągnięciu wolnie ustawianej wartości od 5 35 C plus C, palnik i pompa obiegu grzewczego zostają wyłączone, a mieszacz zamknięty. Podstawą jest stłumiona temperatura zewnętrzna. Składa się ona z rzeczywistej temperatury zewnętrznej i stałej czasowej, która uwzględnia wychłodzenie przeciętnego budynku. Rozszerzona funkcja ekonomiczna mieszacza A7:0 Bez funkcji ekonomicznej mieszacza (tylko w przypadku obiegu grzewczego z mieszaczem). A7: Z funkcją ekonomiczną mieszacza (rozszerzony układ logiki pomp obiegu grzewczego): Pompa obiegu grzewczego datkowo wył. : Jeśli mieszacz pozostawał zamknięty dłużej niż 0 min. Pompa obiegu grzewczego wł. : Gdy mieszacz przechodzi w funkcję regulacyjną. W przypadku niebezpieczeństwa zamarznięcia. 4

115 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Okres przestoju pompy, przejście na eksploatację zredukowaną A9:7 Z czasem postoju pompy (pompa obiegu grzewczego A9:0 Bez okresu przestoju pompy. wył. ): W zależności od temperatury zewnętrznej i zmiany wartości wymaganej poprzez zmianę trybu pracy. A9: A9:5 Z okresem przestoju pompy, zakres regulacji od 5. Sterowanie pogowe/sterowanie temperaturą pomieszczenia b0:0 Ze zdalnym sterowaniem: Eksploatacja grzewcza/ zredukowana: sterowanie pogowe (zmiana kowania tylko dla obiegu grzewczego z mieszaczem). Funkcja ekonomiczna temperatury pomieszczenia b5:0 Ze zdalnym sterowaniem: Brak funkcji logiki pomp obiegu grzewczego sterowanej temperaturą pomieszczenia (zmiana kowania tylko dla obiegu grzewczego z mieszaczem). b5: b5:8 b0: Eksploatacja grzewcza: sterowanie pogowe Ekspl. zredukowana: ze sterowaniem temp. pomieszczenia b0: Eksploatacja grzewcza: ze sterowaniem temp. pomieszczenia Ekspl. zredukowana: sterowanie pogowe b0:3 Eksploatacja grzewcza/ zredukowana: ze sterowaniem temp. pomieszczenia Funkcja logiki pomp obiegu grzewczego, patrz tabela poniżej. Serwis Parametr Z funkcją logiki pomp obiegu grzewczego: adresu b5:... Pompa obiegu grzewczego wył. Pompa obiegu grzewczego wł. RT rzecz. > RT wym. + 5 K RT rzecz. < RT wym. + 4 K RT rzecz. > RT wym. + 4 K RT rzecz. < RT wym. + 3 K 3 RT rzecz. > RT wym. + 3 K RT rzecz. < RT wym. + K 4 RT rzecz. > RT wym. + K RT rzecz. < RT wym. + K 5

116 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Parametr Z funkcją logiki pomp obiegu grzewczego: adresu b5:... Pompa obiegu grzewczego wył. Pompa obiegu grzewczego wł. 5 RT rzecz. > RT wym. + K RT rzecz. < RT wym. 6 RT rzecz. > RT wym. RT rzecz. < RT wym. - K 7 RT rzecz. > RT wym. - K RT rzecz. < RT wym. - K 8 RT rzecz. > RT wym. - K RT rzecz. < RT wym. - 3 K Kowanie w stanie wysyłkowym Możliwość przestawienia Min. temperatura na zasilaniu obiegu grzewczego C5:0 Elektroniczne ograniczenie maksymalne temperatury wody na zasilaniu 0 C (tylko podczas eksploatacji z normalną temperaturą pomieszczenia). C5: C5:7 Ograniczenie minimalne regulowane od 7 C (ograniczone parametrami charakterystycznymi dla danego kotła). Maks. temperatura na zasilaniu obiegu grzewczego C6:74 Elektroniczne ograniczenie maksymalne temperatury wody na zasilaniu 74. Przełączenie programu roboczego d5:0 Z zewnętrznym przełączeniem programu roboczego (zwrócić uwagę na ustawienie adresów kowych 3A, 3b i 3C ). Program roboczy przełącza się na Trwałe ogrzewanie pomieszczeń ze zredukowaną temperaturą pomieszczenia lub Wyłączenie instalacji (w zależności od ustawienia wartości wymaganej zredukowanej temperatury pomieszczenia). 6 C6:0 C6:7 Ograniczenie maksymalne regulowane w zakresie od 0 7 C (ograniczone parametrami charakterystycznymi dla danego kotła) d5: Program roboczy przełącza się na Stałą eksploatację z normalną temperaturą pomieszczenia.

117 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Przełączenie programu roboczego na obieg grzewczy z zewnątrz d8:0 Brak przełączenia programu roboczego poprzez zestaw uzupełniający EA. d8: Przełączenie programu roboczego przez wejście DE zestawu uzupełniającego EA. d8: Przełączenie programu roboczego przez wejście DE zestawu uzupełniającego EA. d8:3 Przełączenie programu roboczego przez wejście DE3 zestawu uzupełniającego EA. Funkcja jastrychu F:0 Funkcja jastrychu nie jest aktywna. F: F:6 Funkcja jastrychu regulowana wg 6 profili czasowotemperaturowych wyboru (patrz strona 93). F:5 Stała temperatura na zasilaniu 0 C (patrz strona 93). Ograniczenie czasowe eksploatacji w trybie "Party" F:8 Ograniczenie czasowe eksploatacji w trybie "Party" lub przełączenie programu roboczego z zewnątrz za pomocą przycisku: 8 h *. F:0 Brak ograniczenia czasu *. F: Ograniczenie czasowe regulowane w zakresie od F: h *. Wskazówka Zwrócić uwagę na ustawienie adresów kowych 3A, 3b, 3C w grupie Ogólnie i d5 i d8 w grupie Obieg grzewczy.... Serwis * Eksploatacja w trybie "Party" zostaje zakończona w programie roboczym Ogrzewanie i ciepła woda automatycznie wraz z przełączeniem na pracę z normalną temperaturą pomieszczenia. 7

118 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Początek podnoszenia temperatury F8:-5 Temperatura graniczna, przy której następuje zakończenie pracy zredukowanej F8:+0 F8:-60 Temperatura graniczna regulowana w zakresie C. 5ºC, patrz przykład na str. 97. Należy uwzględnić ustawienie adresu kowego A3. F8:-6 Funkcja nie aktywna. Koniec podnoszenia temperatury F9:-4 Temperatura graniczna, przy której następuje podwyższenie zredukowanej wartości wymaganej temperatury pomieszczenia -4ºC, patrz przykład na stronie 97. F9:+0 F9:-60 Temperatura graniczna podwyższenia temperatury wymaganej pomieszczenia wartości w eksploatacji normalnej, regulowana w zakresie od C. Podwyższenie wartości wymaganej temperatury na zasilaniu FA:0 Wzrost wymaganej temperatury wody w kotle lub temperatury na zasilaniu przy przejściu z eksploatacji ze zredukowaną temperaturą pomieszczenia na eksploatację z normalną temperaturą pomieszczenia o 0%. Patrz przykład na stronie 98. FA:0 FA:50 Wzrost temperatury regulowany w zakresie od 0 50%. Czas trwania podwyższenia wartości wymaganej temperatury na zasilaniu Fb:30 Czas na podwyższenie wartości wymaganej temperatury wody w kotle lub na zasilaniu (patrz adres kowy FA ) 60 min. Patrz przykład na stronie 98. Fb:0 Fb:50 Czas trwania, regulowany w zakresie od min; etap regulacji min. 8

119 Kowanie Wywoływanie kowania Wskazówka Na poziomie kowania osiągalne są wszystkie kowania, także kowania z poziomu. Kowania, które ze względu na wyposażenie instalacji grzewczej lub ustawienia innych kowań nie mają przyporządkowanej funkcji, nie zostają wyświetlone. Instalacje grzewcze z jednym obiegiem grzewczym bez mieszacza i jednym lub dwoma obiegami grzewczymi z mieszaczem: Obieg grzewczy bez mieszacza określany jest poniżej jako obieg grzewczy, a obiegi grzewcze z mieszaczem jako obieg grzewczy lub obieg grzewczy 3. Jeżeli obiegi grzewcze określane są indywidualnie, zamiast powyższych określeń pojawia się wybrana nazwa i OG, OG lub OG 3.. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s.. Nacisnąć OK i przytrzymać równocześnie ä przez ok. 4 s. 4. Wybrać grupę żądanych adresów kowych: Ogólnie Kocioł C.W.U. Solar Obieg grzewczy //3 Wszystkie kod. urządz. podst. W tej grupie wyświetlane są w kolejności rosnącej wszystkie adresy kowe (z wyjątkiem adresów kowych grupy Solar ). 5. Wybrać adres kowy. 6. Ustawić wartość odpowiednio poniższych tabel i potwierdzić, naciskając OK. 7. Jeśli wszystkie kowania mają zostać przywrócone ustawień fabrycznych: Wybrać Ustawienie podstawowe na Poziomie kowania. Wskazówka Także kowania z poziomu zostają ponownie przywrócone. 3. Poziom kowania Grupa Ogólnie Serwis Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia 00: Wersja instalacji : Obieg grzewczy bez mieszacza A (obieg grzewczy ), bez podgrzewu wody użytkowej. 00: 00:0 Schematy instalacji, patrz poniższa tabela: 9

120 Kowanie Grupa Ogólnie (ciąg dalszy) Wartość Opis adresu 00:... Obieg grzewczy bez mieszacza A (obieg grzewczy ) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie) 3 Obieg grzewczy z mieszaczem M (obieg grzewczy ) bez podgrzewu wody użytkowej 4 Obieg grzewczy z mieszaczem M (obieg grzewczy ) z podgrzewem wody użytkowej 5 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Obieg grzewczy z mieszaczem M (obieg grzewczy ) bez podgrzewu wody użytkowej (kowanie ustawia się automatycznie) 6 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Obieg grzewczy z mieszaczem M (obieg grzewczy ) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie). 7 Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) bez podgrzewu wody użytkowej 8 Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) z podgrzewem wody użytkowej 9 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) bez podgrzewu wody użytkowej (kowanie ustawia się automatycznie). 0 Obieg grzewczy bez mieszacza A (obieg grzewczy ) Dwa obiegi grzewcze z mieszaczem M (obieg grzewczy ) i M3 (obieg grzewczy 3) z podgrzewem wody użytkowej (kowanie ustawia się automatycznie). Kowanie w stanie wysyłkowym E:0 Z zestawem uzupełniającym EA (wejście analogowe 0-0 V): Zapotrzebowanie temperaturowe w zakresie od 0 00 : Możliwość przestawienia E: Zapotrzebowanie temperaturowe w zakresie od 30 0 : V 30 0 V 0 0

121 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia V 0 0 V 00 E:0 Nie przestawiać! 3:0 Nie przestawiać! 33:0 Nie przestawiać! 34:0 Nie przestawiać! 35:0 Bez zestawu uzupełniającego EA. 35: Z zestawem uzupełniającym EA (rozpoznanie automatyczne). 36:0 Funkcja wyjścia abj w 36: Brak funkcji. zestawie uzupełniającym EA: Komunikat o usterce 36: Brak funkcji. 3A:0 Funkcja wejścia DE w zestawie uzupełniającym EA: Brak funkcji. 3b:0 Funkcja wejścia DE w zestawie uzupełniającym EA: Brak funkcji. 3A: Przełączenie programu roboczego 3A: Zapotrzebowanie z zewnątrz z wartością wymaganą minimalnej temperatury wody w kotle. Ustawienie wartości wymaganej w adresie kowym 9b. 3A:3 Blokowanie z zewnątrz 3A:4 Blokowanie z zewnątrz z wejściem zgłoszenia usterki 3A:5 Wejście zgłoszenia usterki 3A:6 Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej (funkcja tykowa). Ustawienie czasu pracy pompy cyrkulacyjnej wody użytkowej w adresie kowym 3d. 3b: Przełączenie programu roboczego 3b: Zapotrzebowanie z zewnątrz z wartością wymaganą minimalnej temperatury wody w kotle. Serwis

122 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym 3C:0 Funkcja wejścia DE3 w zestawie uzupełniającym EA: Brak funkcji. Możliwość przestawienia Ustawienie wartości wymaganej w adresie kowym 9b. 3b:3 Blokowanie z zewnątrz 3b:4 Blokowanie z zewnątrz z wejściem zgłoszenia usterki 3b:5 Wejście zgłoszenia usterki 3b:6 Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej (funkcja tykowa). Ustawienie czasu pracy pompy cyrkulacyjnej wody użytkowej w adresie kowym 3d. 3C: Przełączenie programu roboczego 3C: Zapotrzebowanie z zewnątrz z wartością wymaganą minimalnej temperatury wody w kotle. Ustawienie wartości wymaganej w adresie kowym 9b. 3C:3 Blokowanie z zewnątrz 3C:4 Blokowanie z zewnątrz z wejściem zgłoszenia usterki. 3C:5 Wejście zgłoszenia usterki 3C:6 Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej (funkcja tykowa). Ustawienie czasu pracy pompy cyrkulacyjnej wody użytkowej w adresie kowym 3d.

123 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia 3d:5 Czas pracy pompy cyrkulacyjnej wody użytkowej w przypadku eksploatacji krótkotrwałej: 5 min 3d: 3d:60 40:0 Funkcja wejścia lh: Brak funkcji. 4:0 Nie przestawiać! 4:0 Nie przestawiać! 5:0 Tylko, jeśli podłączony jest czujnik temperatury wody w podgrzewaczu buforowym: Pompa obiegu kotła zawsze pracuje. 5:0 Bez czujnika temperatury wody w podgrzewaczu buforowym. Czas pracy regulowany w zakresie od 60 min. 40: Zapotrzebowanie z zewnątrz 40: Blokowanie z zewnątrz 5: Nie ustawiać! 5: Pompa obiegu kotła jest włączana przy zapotrzebowaniu na ciepło tylko wtedy, gdy palnik pracuje. 5: Z czujnikiem temperatury wody w podgrzewaczu buforowym (rozpoznanie automatyczne). 54:0 Bez instalacji solarnej. 54: Z Vitosolic 00 (rozpoznanie automatyczne). 54: Z Vitosolic 00 (rozpoznanie automatyczne). 54:3 Z modułem regulatora systemów solarnych typu SM bez funkcji datkowej (rozpoznanie automatyczne). 54:4 Z modułem regulatora systemów solarnych typu SM z funkcją datkową, np. wspomaganiem ogrzewania (rozpoznanie automatyczne). 6E:50 Brak korekty wskazania temperatury zewnętrznej. 6E:0 6E:49 6E:5 6E:99 Korekta wskazania -5 K Korekta wskazania -0, K Korekta wskazania +0, K Korekta wskazania +4,9 K Serwis 3

124 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym 76:0 Bez modułu komunikacyjnego LON. 77: Numer odbiornika LON. 77: 77:99 79: Z modułem komunikacyjnym LON: Regulator jest managerem usterek. 7b: Z modułem komunikacyjnym LON: Regulator przesyła godzinę. 4 Możliwość przestawienia 76: Z modułem komunikacyjnym LON (rozpoznanie automatyczne). Numer odbiornika LON regulowany od 99: = regulator kotła grzewczego 0-97 = Vitotronic 00-H 98 = Vitogate 99 = Vitocom Wskazówka Każdy numer może być przyporządkowany tylko jeden raz. 79:0 Regulator nie jest managerem usterek. 7b:0 Bez przesyłania godziny. 7F: Dom jednorodzinny 7F:0 Dom wielorodzinny Możliwość oddzielnej regulacji programu wakacyjnego i programu czasowego podgrzewu wody użytkowej. 80:6 Komunikat o usterce następuje, jeśli usterka trwa min. 30 s. 8: Automatyczne przestawienie czasu letniego/ zimowego. 80:0 Natychmiastowy komunikat o usterce. 80: Minimalny czas trwania usterki powodujący pojawienie się komunikatu, 80:99 regulowany w zakresie od s; etap regulacji 5 s 8:0 Ręczna zmiana na czas letni/zimowy.

125 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym 88:0 Wskazanie temperatury w C (st. Celsjusza). 8A:75 Nie przestawiać! 8F:0 Obsługa aktywna w menu głównym i w menu rozszerzonym. Możliwość przestawienia 8: Zastosowano odbiornik sygnałów radiowych (rozpoznanie automatyczne). 8:3 Z modułem komunikacyjnym LON: Regulator odbiera godzinę. 88: Wskazanie temperatury w F (st. Fahrenheita). 8F: Obsługa zablokowana w menu głównym i w menu rozszerzonym. Wskazówka Kowanie jest aktywowane piero po wyjściu z poziomu serwisowego (patrz strona 69). Możliwość aktywowania trybu kontrolnego kominiarza. 8F: Obsługa aktywna w menu głównym, zablokowana w menu rozszerzonym. Wskazówka Kowanie jest aktywowane piero po wyjściu z poziomu serwisowego (patrz strona 69). Możliwość aktywowania trybu kontrolnego kominiarza. Serwis 5

126 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia 90:8 Stała czasowa obliczania zmienionej temperatury zewnętrznej,3 h. 90: 90:99 Odpowiednio ustawionej wartości następuje szybkie (wartości niższe) lub powolne (wartości wyższe) pasowanie temperatury na zasilaniu przy zmianie temperatury zewnętrznej; etap regulacji 0 min 95:0 Bez modułu komunikacyjnego Vitocom : Z modułem komunikacyjnym Vitocom 00 (rozpoznanie automatyczne). 97:0 Z modułem komunikacyjnym LON: Temperatura zewnętrzna czujnika przyłączonego regulatora ma zastosowanie wewnętrzne. 98: Numer instalacji Viessmann (w połączeniu z monitorowaniem kilku instalacji poprzez moduł Vitocom 300). 9b:70 Wymagana minimalna temperatura wody w kotle przy zapotrzebowaniu z zewnątrz 70 C. 9C:0 Monitorowanie odbiorników LON. 97: Regulator odbiera temperaturę zewnętrzną. 97: Regulator wysyła informację o temperaturze zewnętrznej Vitotronic 00-H. 98: 98:5 9b:0 9b:7 Numer instalacji, możliwy ustawienia od 5. Wartość w przypadku zapotrzebowania z zewnątrz ustawiana w zakresie od 0 7 C (ograniczona przez parametry charakterystyczne dla danego kotła). 9C:0 Brak monitorowania. 9C:5 Czas regulowany w zakresie od 5 60 min. 6

127 Kowanie Grupa Ogólnie (ciąg dalszy) Kowanie w stanie wysyłkowym Jeżeli odbiornik nie odpowiada, regulator jeszcze przez 0 min wykorzystuje tychczasowe wartości. Dopiero potem następuje komunikat o usterce. 9F:8 Temperatura różnicowa 8 K; tylko w połączeniu z obiegiem grzewczym z mieszaczem (obieg grzewczy i 3). Możliwość przestawienia 9C:60 9F:0 9F:40 Temperatura różnicowa regulowana w zakresie od 0 40 K. Grupa Kocioł Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia 0:0 Palnik jednostopniowy 0: Palnik dwustopniowy 0: Palnik modulowany 03:0 Nie przestawiać! 04:0 Histereza łączeniowa palnika 4 K. 04: Histereza łączeniowa palnika sterowana zapotrzebowaniem na ciepło: Funkcja ERB50 (wartości od 6 K). 04: Histereza łączeniowa palnika sterowana zapotrzebowaniem na ciepło: Funkcja ERB80 (wartości od 6 0 K). 06:74 Ograniczenie maksymalne temperatury wody w kotle ustawione na 74 C. 06:0 06:7 Maksymalne ograniczenie regulowane w zakresie od 0 7 C. Serwis 7

128 Kowanie Grupa Kocioł (ciąg dalszy) Kowanie w stanie wysyłkowym Wskazówka Kowanie nie działa w przypadku zapotrzebowania podgrzewacza wody użytkowej. Możliwość przestawienia Wskazówka Przestrzegać ustawień regulatora temperatury R (patrz strona 40). 0b:0 Nie przestawiać! 0:0 Opóźnienie przyłączenia. stopnia. stopnia podczas eksploatacji grzewczej (Integral) = 560 Ks. :0 Opóźnienie przyłączenia. stopnia. stopnia podczas ogrzewania podgrzewacza (Integral) = 560 Ks. :0 Opóźnienie odłączenia. stopnia (Integral) = 560 Ks. 3:6 Odchyłka wyłączenia 6 K. Po przekroczeniu wartości wymaganej temperatury wody w kotle palnik zostaje wyłączony. 5:5 Nie przestawiać! 6:6 Offset palnika modulowanego przy optymalizacji rozruchu 6 K. 7:0 Wzmocnienie regulacji palnika modulowanego %/K. 8:30 Czas cofania palnika modulowanego 300 s. 8 0:0 0:99 :0 :99 :0 :99 Opóźnienie przyłączenia regulowane w zakresie od Ks; etap regulacji 8 Ks Opóźnienie przyłączenia regulowane w zakresie od Ks; etap regulacji 8 Ks Opóźnienie odłączenia regulowane w zakresie od Ks; etap regulacji 8 Ks 3:0 Bez odchyłki wyłączenia. 3: Odchyłka wyłączenia regulowana od 0 K. 3:0 6:0 6:5 7:0 7:55 8: 8:99 Offset regulowany w zakresie od 0 5 K. Ustawienie w zależności od pasowania palnika modulowanego typu kotła od 0 5,5 %/K. etap regulacji 0,%/K. Ustawienie w zależności od pasowania palnika modulowanego typu kotła od s. etap regulacji 0 s.

129 Kowanie Grupa Kocioł (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia A:6 Czas optymalizacji rozruchu w przypadku palnika A:0 modulowanego 6 min. A:60 60 min. C:0 Sygnał B4 na wtyku fa C: nie jest stępny: Wyrównanie opóźnienia C:99 sygnału dla licznika godzin pracy. Czas od tarcia sygnału startu palnika T we wtyku fa momentu otwarcia zaworu elektromagnetycznego. Przy każdym starcie palnika od czasu pracy odliczane jest 0 sekund. F:0 Z czujnikiem temperatury spalin: Brak monitorowania temperatury spalin dla wskaźnika serwisowego palnika. :0 Nie jest ustawiony cykl konserwacji (godziny pracy). 3:0 Brak przedziału czasowego dla konserwacji palnika. 4:0 Na wyświetlaczu brak komunikatu Serwis. 6:0 Zużycie paliwa przez palnik (. stopień): F: F:50 : :00 3: 3:4 Czas trwania regulowany w zakresie od 0 Opóźnienie regulowane w zakresie od 99 s. Ten czas przy każdym starcie palnika jest odejmowany od czasu pracy. Np. sytuacje robocze, w których następuje wyłączenie palnika za pomocą mechanicznego regulatora temperatury, ale nadal występuje zapotrzebowania na palnik (godziny pracy są nadal liczone). W razie potrzeby przestawić adres kowy 06. Po przekroczeniu wartości granicznej temperatury spalin pojawia się komunikat Serwis. Liczba godzin pracy palnika momentu kolejnej konserwacji regulowana w zakresie od h etap regulacji 00 h. Możliwość ustawienia przedziału czasowego od 4 miesięcy. 4: Komunikat Serwis na wyświetlaczu (adres ustawiany automatycznie, po konserwacji należy cofnąć ręcznie). 6: 6:99 Wartość wprowadzona od 0, 9,9; 9 Serwis

130 Kowanie Grupa Kocioł (ciąg dalszy) Kowanie w stanie wysyłkowym Brak zliczania, jeżeli zakowano 6:0 i 7:0. Możliwość przestawienia etap regulacji 0, l/h lub galony/h Wskazówka Wartości adresów kowych 6 i 7 są sumowane. 7:0 Zużycie paliwa przez palnik (. stopień): Brak zliczania, jeżeli zakowano 6:0 i 7:0. 8:0 Brak cyklicznego zapłonu palnika. 9:0 Zużycie paliwa przez palnik (. stopień); Brak zliczania, jeżeli zakowano 9:0 i A: 0. A:0 Zużycie paliwa przez palnik (. stopień); Brak zliczania, jeżeli zakowano 9:0 i A: 0. 7: 7:99 8: 8:4 9: 9:99 A: A:99 Wartość wprowadzona od 0 990; etap regulacji 0 l/h lub galony/h Możliwość ustawienia przedziału czasowego od 4 h. Palnik jest włączany z wymuszeniem każrazowo na 30 s. Wartość wprowadzona od 0, 9,9; etap regulacji 0, l/h lub galony/h Wskazówka Wartości adresów kowych 6 i 7 są sumowane. Wartość wprowadzona od 0 990; etap regulacji 0 l/h lub galony/h 30

131 Kowanie Grupa C.W.U. Kowanie Kowanie w stanie wysyłkowym 55:0 Ogrzewanie podgrzewacza Histereza ±,5 K 56:0 Wymagana wartość temperatury wody użytkowej regulowana w zakresie od 0 60 C. Możliwość przestawienia 55: Adaptacyjne ogrzewanie podgrzewacza aktywne (patrz strona 03). 56: Wymagana wartość temperatury wody użytkowej regulowana w zakresie od 0 ponad 60 C. Wskazówka Przestrzegać maks. puszczalnej temperatury wody użytkowej. Zmiana ustawienia regulatora temperatury R. 58:0 Bez funkcji datkowej podgrzewu wody użytkowej. 59:0 Ogrzewanie podgrzewacza: Punkt włączenia -,5 K Punkt wyłączenia +,5 K 5b:0 Nie przestawiać! 5E:0 Pompa obiegowa podgrzewacza przy sygnale Blokowanie z zewnątrz pozostaje w trybie eksploatacji regulacyjnej. 5F:0 Pompa obiegowa podgrzewacza przy sygnale Zapotrzebowanie z zewnątrz pozostaje w trybie eksploatacji regulacyjnej. 58:0 58:60 59: 59:0 Wprowadzanie. wartości wymaganej temperatury wody użytkowej; regulacja od 0 90 (uwzględnić adres kowy 56 i 63 ). Punkt włączenia regulowany od 0 K poniżej wartości wymaganej. 5E: Pompa obiegowa podgrzewacza przy sygnale Blokowanie z zewnątrz zostaje wyłączona. 5E: Pompa obiegowa podgrzewacza przy sygnale Blokowanie z zewnątrz zostaje włączona. 5F: Pompa obiegowa podgrzewacza przy sygnale Zapotrzebowanie z zewnątrz zostaje wyłączona. Serwis 3

132 Kowanie Grupa C.W.U. (ciąg dalszy) Kowanie w stanie wysyłkowym 60:0 Podczas podgrzewu wody użytkowej temperatura wody w kotle jest maks. o 0 K wyższa niż temperatura wymagana wody użytkowej. 6:0 Pompa obiegowa podgrzewacza jest włączana w zależności od temperatury wody w kotle. 6: Pompa obiegowa z biegiem maks. min po ogrzewaniu podgrzewacza. 67:40 W przypadku solarnego podgrzewu wody użytkowej: Wartość wymagana temperatury wody użytkowej 40 C. Powyżej ustawionej wartości wymaganej aktywna jest funkcja ograniczania grzewu (zablokowany podgrzew wody użytkowej przez kocioł grzewczy). 7:0 Pompa cyrkulacyjna wody użytkowej: Wł. zgodnie z programem czasowym. 7:0 Pompa cyrkulacyjna wody użytkowej: Wł. zgodnie z programem czasowym. 3 Możliwość przestawienia 5F: Pompa obiegowa podgrzewacza przy sygnale Zapotrzebowanie z zewnątrz zostaje włączona. 60:5 60:5 Różnica między temperaturą wody w kotle a temperaturą wymaganą wody użytkowej jest regulowana w zakresie od 5 5 K. 6: Pompa obiegowa podgrzewacza zostaje natychmiast włączona. 6:0 Pompa obiegowa bez biegu. 6: Czas biegu jest regulowany od 5 min. 6:5 67:0 67:90 Wartość wymagana temperatury wody użytkowej regulowana od 0 90 (ograniczona parametrami charakterystycznymi dla danego kotła). 7: Wył. podczas podgrzewu wody użytkowej. wartości wymaganej. 7: Wł. podczas podgrzewu wody użytkowej. wartości wymaganej. 7: Wył. podczas podgrzewu wody użytkowej. wartości wymaganej.

133 Kowanie Grupa C.W.U. (ciąg dalszy) Kowanie w stanie wysyłkowym 73:0 Pompa cyrkulacyjna wody użytkowej: Wł. zgodnie z programem czasowym. Możliwość przestawienia 7: Wł. podczas podgrzewu wody użytkowej. wartości wymaganej. 73: 73:6 73:7 Stale wł.. Podczas programu czasowego raz/h na 5 min wł. 6 razy/h na 5 min wł.. Grupa Solar Tylko w połączeniu z modułem regulatora systemów solarnych, typ SM. Kowanie Kowanie w stanie wysyłkowym Możliwość przestawienia 00:8 Pompa obiegu solarnego zostaje włączona, gdy temperatura cieczy w kolektorze przekroczy rzeczywistą temperaturę wody użytkowej o 8 K. 00: 00:30 Różnica między rzeczywistą temperaturą wody użytkowej a punktem włączenia pompy obiegu solarnego jest regulowana w zakresie od 30 K. 0:4 Pompa obiegu solarnego zostaje włączona, gdy różnica między temperaturą cieczy w kolektorze a rzeczywistą temperaturą wody użytkowej wynosi 0: 0:9 Różnica między rzeczywistą temperaturą wody użytkowej a punktem wyłączenia pompy obiegu solarnego jest regulowana w zakresie od 9 K. mniej niż 4 K. 0:0 Pompa obiegu solarnego bez regulacji obrotów. 0: Pompa obiegu solarnego z regulacją obrotów, ze sterowaniem grupą fal. 0: Pompa obiegu solarnego z regulacją obrotów ze sterowaniem PWM. Serwis 33

134 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia 03:0 Różnica temperatury między temperaturą cieczy w kolektorze a rzeczywistą temperaturą wody użytkowej jest ustawiana na 0 K. 03:5 03:0 Różnicowa regulacja temperatury między temperaturą cieczy w kolektorze a rzeczywistą temperaturą wody użytkowej jest regulowana w zakresie od 5 0 K. 04:4 Wzmocnienie regulacji prędkości obrotowej 4 %/K. 04: 04:0 Wzmocnienie regulacji regulowane w zakresie od 0 %/K. 05:0 Min. obroty pompy obiegu solarnego wynoszą 0% maksymalnych obrotów. 06:75 Maks. obroty pompy obiegu solarnego wynoszą 75% maksymalnych obrotów. 07:0 Funkcja okresowego działania pompy obiegu solarnego jest wyłączona. 08:60 Pompa obiegu solarnego zostaje wyłączona, gdy rzeczywista temperatura wody użytkowej osiągnie maksymalną temperaturę wody w podgrzewaczu (60 ). 05: 05:00 06: 06:00 Min. obroty pompy obiegu solarnego są regulowane w zakresie od 00%. Maks. obroty pompy obiegu solarnego są regulowane w zakresie od 00%. 07: Funkcja okresowego działania pompy obiegu solarnego jest włączona. W celu kładniejszego pomiaru temperatury cieczy w kolektorze pompa obiegu solarnego jest cyklicznie włączana na krótką chwilę. 08:0 08:90 Maksymalna temperatura wody w podgrzewaczu jest regulowana w zakresie od

135 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia 09:30 Pompa obiegu solarnego zostaje wyłączona, gdy temperatura cieczy w 09:0 09:00 Temperatura jest regulowana w zakresie od kolektorze osiągnie 30 C (maksymalna temperatura cieczy w kolektorze, w celu ochrony podzespołów instalacji). 0A:5 Do ochrony podzespołów instalacji i czynnika 0A:0 Redukcja czasu stagnacji nie jest aktywna. grzewczego: Obroty pompy obiegu solarnego zostaną zredukowane, 0A: 0A:40 Wartość redukcji czasu stagnacji jest regulowana w zakresie 40 K. gdy rzeczywista temperatura wody w podgrzewaczu będzie niższa o 5 K od maksymalnej temperatury wody w podgrzewaczu. 0b:0 Funkcja zabezpieczenia obiegu solarnego przed zamarznięciem jest wyłączona. 0b: Funkcja zabezpieczenia przed zamarznięciem obiegu solarnego jest włączona (niewymagane w przypadku czynnika grzewczego Viessmann). 0C: Monitorowanie Delta T jest włączone. Za mały przepływ objętościowy lub jego brak jest mierzony w obiegu solarnym. 0C:0 Monitorowanie Delta T jest wyłączone. 0d: Monitorowanie cyrkulacji nocnej jest włączone. Mierzony jest przypadkowy przepływ objętościowy w obiegu kolektora (np. w nocy). 0d:0 Monitorowanie cyrkulacji nocnej jest wyłączone. Serwis 35

136 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym 0E: Ustalenie zysku solarnego z czynnikiem grzewczym Viessmann. 0F:70 Przepływ objętościowy obiegu solarnego przy maks. prędkości obrotowej pompy 7 l/min. 0:0 Regulacja temperatury celowej jest wyłączona (patrz adres kowy ). :50 Wartość wymagana temperatury wody użytkowej 50. Możliwość przestawienia 0E: Ustalenie zysku solarnego z czynnikiem grzewczym woda (nie ustawiać, ponieważ eksploatacja możliwa jest tylko z czynnikiem grzewczym Viessmann). 0E:0 Ustalanie zysku solarnego wyłączone. 0F: Przepływ objętościowy jest regulowany w zakresie od 0F:55 0, 5,5 l/min. etap regulacji 0, l/min 0: Regulacja temperatury celowej jest włączona. :0 :90 Wymagana wartość temperatury wody użytkowej w obiegu solarnym regulowana w zakresie od

137 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Regulacja temperatury celowej włączona (kowanie 0: ): Temperatura, przy której woda nagrzana w systemie solarnym ma zostać mieszana pojemnościowego podgrzewacza wody. Rozszerzone funkcje regulacyjne ustawione na ogrzewanie dwóch pojemnościowych podgrzewaczy wody (kowanie 0:8 ): Przy osiągnięciu wartości wymaganej temperatury wody użytkowej w jednym pojemnościowym podgrzewaczu wody. ogrzewany jest drugi pojemnościowy podgrzewacz wody. :0 Minimalna temperatura cieczy w kolektorze 0. nie jest aktywna. Pompa obiegu solarnego : włącza się piero wtedy, gdy zostanie przekroczona minimalna tempe- :90 ratura cieczy w kolektorze. 0:0 Brak aktywnych rozszerzonych funkcji regulacyjnych. :0 Funkcja minimalnej temperatury cieczy w kolektorze Minimalna temperatura cieczy w kolektorze regulowana w zakresie od 90. 0: Funkcja datkowa podgrzewu wody użytkowej. 0:. Regulacja temperatury różnicowej. 0:3. Regulacja temperatury różnicowej i funkcja datkowa. Serwis 37

138 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym :8 Różnica temperatur włączania przy wspomaganiu ogrzewania: 8 K. Wyjście sterujące ss włącza się, gdy temperatura na czujniku / przekroczy temperaturę na czujniku aö o ustawioną wartość. 3:4 Różnica temperatur wyłączania przy wspomaganiu ogrzewania: 4 K. Wyjście sterujące ss wyłącza się, gdy temperatura na czujniku / spadnie poniżej punktu wyłączania. Punkt wyłączania to suma temperatury na czujniku aö i ustawionej wartości różnicy temperatur wyłączania. 38 Możliwość przestawienia 0:4. Regulacja temperatury różnicowej wspomagania ogrzewania. 0:5 Funkcja termostatu. 0:6 Funkcja termostatu i funkcja datkowa. 0:7 Ogrzewanie solarne za pośrednictwem zewnętrznego wymiennika ciepła bez datkowego czujnika temperatury. 0:8 Ogrzewanie solarne za pośrednictwem zewnętrznego wymiennika ciepła z datkowym czujnikiem temperatury. 0:9 Ogrzewanie solarne dwóch pojemnościowych podgrzewaczy wody. : :30 3: 3:30 Różnica temperatur włączania przy wspomaganiu ogrzewania jest regulowana w zakresie od 30 K. Różnica temperatur wyłączania przy wspomaganiu ogrzewania jest regulowana w zakresie od 9 K.

139 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia 4:40 Temperatura włączania funkcji termostatu 40 C. Temperatura włączania funkcji termostatu temperatura wyłączania funkcji termostatu: Funkcja termostatu np. grzewu.wyjście sterujące ss włącza się, gdy temperatura na czujniku / spadnie poniżej temperatury włączania funkcji termostatu. Temperatura włączania funkcji termostatu > temperatura wyłączania funkcji termostatu: Funkcja termostatu np. wykorzystania nadwyżek ciepła.wyjście sterujące ss włącza się, gdy temperatura na czujniku / przekroczy temperaturę włączania funkcji termostatu. 4:0 4:00 5:50 Temperatura wyłączania 5:0 funkcji termostatu 50. Temperatura włączania 5:00 funkcji termostatu temperatura wyłączania funkcji termostatu: Funkcja termostatu, np. grzewu. Wyjście sterujące ss wyłącza się, gdy temperatura na czujniku / przekroczy temperaturę włączania funkcji termostatu. Temperatura włączania funkcji termostatu jest regulowana w zakresie od 0 00 K. Temperatura włączania funkcji termostatu jest regulowana w zakresie od 0 00 K. Serwis 39

140 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Temperatura włączania funkcji termostatu > temperatura wyłączania funkcji termostatu: Funkcja termostatu, np. wykorzystania nadwyżek ciepła. Wyjście sterujące ss wyłącza się, gdy temperatura na czujniku / spadnie poniżej temperatury włączania funkcji termostatu. 6: Preferencja dla pojemnościowego podgrzewacza wody z ogrzewaniem wahadłowym. 6:0 Preferencja dla pojemnościowego podgrzewacza wody - bez ogrzewania wahadłowego. Tylko przy ustawieniu kowania 0:8. 6: Preferencja dla pojemnościowego podgrzewacza wody - bez ogrzewania wahadłowego. 6:3 Preferencja dla pojemnościowego podgrzewacza wody z ogrzewaniem wahadłowym. 6:4 Ogrzewanie wahadłowe bez preferencji dla pojemnościowego podgrzewacza wody. 7:5 Okres ogrzewania wahadłowego 5 min. 7:5 Czas ogrzewania wahadłowego jest regulowany w zakresie od 5 60 min. 40

141 Kowanie Grupa Solar (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Pojemnościowy podgrzewacz 7:60 wody bez preferen- cji jest ogrzewany maksymalnie przez ustawiony czas ogrzewania wahadłowego, jeżeli pojemnościowy podgrzewacz wody jest nagrzany z preferencją. 8:3 Wahadłowy czas przerwy 3 min. Po upływie ustawionego wahadłowego czasu ogrzewania pojemnościowego podgrzewacza wody bez preferencji, podczas wahadłowego czasu przerwy rejestrowany jest wzrost temperatury wody w kolektorze. 8: 8:60 Wahadłowy czas przerwy jest regulowany w zakresie od 60 min. Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 Kowanie Kowanie w stanie wysyłkowym A0:0 Bez zdalnego sterowania. A:0 Tylko z Vitotrol 00A: Można konać wszystkich ustawień możliwych wykonania za pomocą zdalnego sterowania. Możliwość przestawienia A0: Z Vitotrol 00A (rozpoznanie automatyczne). A0: Z Vitotrol 300A lub Vitohome 300 (rozpoznanie automatyczne). A: Na module zdalnego sterowania można ustawić tylko tryb "Party". 4 Serwis

142 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia A: Preferencja podgrzewacza dla pompy obiegu grzewczego i mieszacza. A:0 Bez preferencji podgrzewacza dla pompy obiegu grzewczego i mieszacza. A: Preferencja podgrzewacza tylko dla mieszacza. A:3 A:5 Płynna preferencja dla mieszacza, tzn. obiegu grzewczego prowadzana jest zredukowana ilość energii cieplnej. A3: Temperatura zewnętrzna poniżej C: Pompa obiegu grzewczego wł.. Temperatura zewnętrzna powyżej 3 C: Pompa obiegu grzewczego wył.. A3:-9 A3:5 Pompa obiegu grzewczego wł./wył. (patrz tabela poniżej).! Uwaga Przy ustawieniu poniżej C istnieje niebezpieczeństwo zamarznięcia przewodów rurowych leżących poza obszarem izolacji cieplnej budynku. W szczególności należy pamiętać o wyłączeniu instalacji, np. na czas urlopu. Parametry Pompa obiegu grzewczego Adres A3:... Wł. Wył C -8 C -8-9 C -7 C -7-8 C -6 C -6-7 C -5 C -5-6 C -4 C -4-5 C -3 C -3-4 C - C - -3 C - C - - C 0 C 0 - C C 0 C C C 3 C 5 4 C 6 C 4

143 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym A4:0 Z zabezpieczeniem przed zamarznięciem. Możliwość przestawienia A4: Bez zabezpieczenia przed zamarzaniem, ustawienie możliwe, jeśli ustawiono kowanie A3:-9. Uwaga! Uwzględnić wskazówkę przy adresie kowym A3. A5:5 Z funkcją logiki pomp obiegu grzewczego (układ ekonomiczny): Pompa obiegu grzewczego Wył., gdy temperatura zewnętrzna (AT) jest wyższa o K od temperatury wymaganej pomieszczenia (RT wym. ) AT > RT wym. + K A5:0 Bez funkcji logiki pomp obiegu grzewczego. A5: Z funkcją logiki pomp obiegu grzewczego: A5:5 Pompa obiegu grzewczego wył., patrz poniższa tabela. Parametr adresu A5:... Z funkcją logiki pomp obiegu grzewczego: Pompa obiegu grzewczego wył. AT > RT wym. + 5 K AT > RT wym. + 4 K 3 AT > RT wym. + 3 K 4 AT > RT wym. + K 5 AT > RT wym. + K 6 AT > RT wym. 7 AT > RT wym. - K 5 AT > RT wym. - 9 K Serwis 43

144 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym A6:36 Rozszerzony układ ekonomiczny nie jest aktywny. A7:0 Bez funkcji ekonomicznej mieszacza (tylko w przypadku obiegu grzewczego z mieszaczem). A9:7 Z czasem postoju pompy (pompa obiegu grzewczego wył. ): W zależności od temperatury zewnętrznej i zmiany wartości wymaganej poprzez zmianę trybu pracy. b0:0 Ze zdalnym sterowaniem: Możliwość przestawienia A6:5 Rozszerzony układ ekonomiczny jest aktywny; tzn. A6:35 po osiągnięciu wolnie ustawianej wartości od 5 35 C plus C, palnik i pompa obiegu grzewczego zostają wyłączone, a mieszacz zamknięty. Podstawą jest stłumiona temperatura zewnętrzna. Składa się ona z rzeczywistej temperatury zewnętrznej i stałej czasowej, która uwzględnia wychłodzenie przeciętnego budynku. A7: Z funkcją ekonomiczną mieszacza (rozszerzony układ logiki pomp obiegu grzewczego): Pompa obiegu grzewczego datkowo wył. : Jeśli mieszacz pozostawał zamknięty dłużej niż min. Pompa obiegu grzewczego wł. : Gdy mieszacz przechodzi w funkcję regulacyjną. W przypadku niebezpieczeństwa zamarznięcia. A9:0 Bez okresu przestoju pompy. A9: A9:5 Z okresem przestoju pompy, zakres regulacji od 5. b0: Eksploatacja grzewcza: sterowanie pogowe 44

145 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Eksploatacja grzewcza/ zredukowana: sterowanie pogowe (zmiana kowania tylko dla obiegu grzewczego z mieszaczem). b:8 W przypadku zdalnego sterowania i obiegu grzewczego musi być zakowana eksploatacja sterowana temperaturą pomieszczenia: Współczynnik wpływu pomieszczenia 8 (zmiana kowania tylko dla obiegu grzewczego z mieszaczem). b5:0 Ze zdalnym sterowaniem: Brak funkcji logiki pomp obiegu grzewczego sterowanej temperaturą pomieszczenia (zmiana kowania tylko dla obiegu grzewczego z mieszaczem). Możliwość przestawienia Ekspl. zredukowana: ze sterowaniem temp. pomieszczenia b0: Eksploatacja grzewcza: ze sterowaniem temp. pomieszczenia Ekspl. zredukowana: sterowanie pogowe b0:3 Eksploatacja grzewcza/ zredukowana: ze sterowaniem temp. pomieszczenia b:0 Bez wpływu pomieszczenia. b: b:64 b5: b5:8 Współczynnik wpływu pomieszczenia regulowany w zakresie od 64. Funkcja logiki pomp obiegu grzewczego, patrz tabela poniżej. Parametr Z funkcją logiki pomp obiegu grzewczego: adresu b5:... Pompa obiegu grzewczego wył. Pompa obiegu grzewczego wł. RT rzecz. > RT wym. + 5 K RT rzecz. < RT wym. + 4 K RT rzecz. > RT wym. + 4 K RT rzecz. < RT wym. + 3 K 3 RT rzecz. > RT wym. + 3 K RT rzecz. < RT wym. + K 4 RT rzecz. > RT wym. + K RT rzecz. < RT wym. + K 5 RT rzecz. > RT wym. + K RT rzecz. < RT wym. Serwis 45

146 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Parametr Z funkcją logiki pomp obiegu grzewczego: adresu b5:... Pompa obiegu grzewczego wył. Pompa obiegu grzewczego wł. 6 RT rzecz. > RT wym. RT rzecz. < RT wym. - K 7 RT rzecz. > RT wym. - K RT rzecz. < RT wym. - K 8 RT rzecz. > RT wym. - K RT rzecz. < RT wym. - 3 K Kowanie w stanie wysyłkowym Możliwość przestawienia C4: Nie przestawiać! C5:0 Elektroniczne ograniczenie maksymalne temperatury wody na zasilaniu 0 C (tylko podczas eksploatacji z normalną temperaturą C5: C5:7 Ograniczenie minimalne regulowane od 7 C (ograniczone parametrami charakterystycznymi dla danego kotła). pomieszcze- nia). C6:74 Elektroniczne ograniczenie maksymalne temperatury wody na zasilaniu 74. C6:0 C6:7 Ograniczenie maksymalne regulowane w zakresie od 0 7 C (ograniczone parametrami charakterystycznymi dla danego kotła) d3:4 Nachylenie krzywej grzewczej =,4. d3: d3:35 Nachylenie krzywej grzewczej regulowane w zakresie od 0, 3,5. d4:0 Poziom krzywej grzewczej = 0. d5:0 Z zewnętrznym przełączeniem programu roboczego (zwrócić uwagę na ustawienie adresów kowych 3A, 3b i 3C w grupie Ogólnie ): d4: 3 d4:40 Poziom krzywej grzewczej regulowany w zakresie od d5: Program roboczy przełącza się na Stałą eksploatację z normalną temperaturą pomieszczenia. 46

147 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Program roboczy przełącza się na Trwałe ogrzewanie pomieszczeń ze zredukowaną temperaturą pomieszczenia lub Wyłączenie instalacji (w zależności od ustawienia wartości wymaganej zredukowanej temperatury pomieszczenia). d6:0 Pompa obiegu grzewczego przy sygnale Blokowanie z zewnątrz pozostaje w trybie eksploatacji regulacyjnej. (Zwrócić uwagę na ustawienie adresów kowych 3A, 3b i 3C w grupie Ogólnie ). d7:0 Pompa obiegu grzewczego przy sygnale Zapotrzebowanie z zewnątrz pozostaje w trybie eksploatacji regulacyjnej (Zwrócić uwagę na ustawienie adresów kowych 3A, 3b i 3C w grupie Ogólnie ). d8:0 Brak przełączenia programu roboczego poprzez zestaw uzupełniający EA. d6: Pompa obiegowa przy sygnale Blokowanie z zewnątrz zostaje wyłączona. d6: Pompa obiegowa przy sygnale Blokowanie z zewnątrz zostaje włączona. d7: Pompa obiegowa przy sygnale Zapotrzebowanie z zewnątrz zostaje wyłączona. d7: Pompa obiegowa przy sygnale Zapotrzebowanie z zewnątrz zostaje włączona. d8: Przełączenie programu roboczego przez wejście DE zestawu uzupełniającego EA. d8: Przełączenie programu roboczego przez wejście DE zestawu uzupełniającego EA. d8:3 Przełączenie programu roboczego przez wejście DE3 zestawu uzupełniającego EA. Serwis 47

148 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia E: Ze zdalnym sterowaniem: Wymagana temperatura E:0 Wymagana temperatura dzienna regulowana w zakresie od 3 3 C. dzienna na zdalnym sterowaniu regulowana od 0 30ºC. E: Wymagana temperatura dzienna regulowana w zakresie od 7 37 C. E:50 Ze zdalnym sterowaniem: Brak korekty wskazania E:0 E:49 Korekta wskazania -5 K Korekta wskazania -0, K wartości rzeczywistej temperatury pomieszczenia. E:5 E:99 Korekta wskazania +0, K Korekta wskazania +4,9 K F:0 Funkcja jastrychu nie jest aktywna. F: F:6 Funkcja jastrychu regulowana wg 6 profili czasowotemperaturowych wyboru (patrz strona 93). F:5 Stała temperatura na zasilaniu 0 C (patrz strona 93). F:8 Ograniczenie czasowe eksploatacji w trybie "Party" lub przełączenie programu roboczego z zewnątrz za pomocą przycisku: 8 h *. F8:-5 48 Wskazówka Zwrócić uwagę na ustawienie adresów kowych 3A, 3B, 3C w grupie Ogólnie i d5 i d8 w grupie Obieg grzewczy.... Temperatura graniczna, przy której następuje zakończenie pracy zredukowanej 5ºC, patrz przykład na str. 97. F:0 Brak ograniczenia czasu *. F: Ograniczenie czasowe regulowane w zakresie od F: h *. F8:+0 F8:-60 F8:-6 Temperatura graniczna regulowana w zakresie C. Funkcja nie aktywna. * Eksploatacja w trybie "Party" zostaje zakończona w programie roboczym Ogrzewanie i ciepła woda automatycznie wraz z przełączeniem na pracę z normalną temperaturą pomieszczenia.

149 Kowanie Grupa Obieg grzewczy, Obieg grzewczy, Obieg grzewczy 3 (ciąg dalszy) Kowanie w stanie wysyłkowym Możliwość przestawienia Należy uwzględnić ustawienie adresu kowego A3. F9:-4 Temperatura graniczna, przy której następuje podwyższenie zredukowanej wartości wymaganej temperatury pomieszczenia -4ºC, patrz przykład F9:+0 F9:-60 na stronie C. FA:0 Wzrost wymaganej temperatury FA:0 wody w kotle lub temperatury na zasilaniu FA:50 przy przejściu z eksploatacji ze zredukowaną temperaturą pomieszczenia na eksploatację z normalną temperaturą pomieszczenia o 0%. Patrz przykład na stronie 98. Fb:60 Czas na podwyższenie Fb:0 wartości wymaganej temperatury wody w kotle lub Fb:50 na zasilaniu (patrz adres kowy FA ) 60 min. Patrz przykład na stronie 98. Temperatura graniczna podwyższenia temperatury wymaganej pomieszczenia wartości w eksploatacji normalnej, regulowana w zakresie od +0 Wzrost temperatury regulowany w zakresie od 0 50%. Czas trwania, regulowany w zakresie od min; etap regulacji min. Serwis 49

150 Schematy Schemat przyłączy i okablowania A Typ KOB: przycisk 50 B Typ KOB: zaciski

151 Schematy Schemat przyłączy i okablowania (ciąg dalszy) A Płyta główna A Płytka instalacyjna zasilacza A3 Elektryczna płytka instalacyjna A5 Moduł obsługowy A6 Wtyk kodujący kotła A Płytka elektroniczna Optolink X Złącza elektryczne F Bezpiecznik F6 Zabezpieczający ogranicznik temperatury 0 C (00 C) F7 Regulator temperatury 75 C (87 C, 95 C) K-K4 Przekaźnik S Wyłącznik zasilania S Przycisk kontrolny TÜV (tylko w przypadku typu KOB) U U3 Transoptor V Sygnalizator usterki (czerwony) V Sygnalizator pracy (zielony) Wtyki niskiego napięcia! Czujnik temperatury zewnętrznej (odbiornik sygnałów radiowych (wyposażenie datkowe)) Czujnik temperatury wody w kotle % Czujnik temperatury wody w podgrzewaczu ) Czujnik temperatury wody w podgrzewaczu buforowym (wyposażenie datkowe) ag Czujnik temperatury spalin (wyposażenie datkowe) avg Odbiornik magistrali KM (wyposażenie datkowe) a:a Zestaw uzupełniający palnika dwustopniowego/modulowanego (zakres stawy kotła grzewczego) Wtyk 30 V~ sö Pompa obiegu grzewczego A (wyposażenie datkowe) sa Pompa obiegowa podgrzewacza (wyposażenie datkowe) sk Pompa cyrkulacyjna wody użytkowej (w zakresie obowiązków inwestora) fö Przyłącze elektryczne, 30 V/ 50 Hz fa Palnik olejowo-gazowy (przyłącze wg DIN 479) lh Przyłącze elektryczne wyposażenia datkowego/zapotrzebowania z zewnątrz/blokowania z zewnątrz X Zewnętrzne włączenie palnika (. stopień) Serwis 5

152 Podzespoły Wtyk kodujący kotła Kocioł grzewczy Wtyk kodujący kotła Komunikat w skróconym Oznakowanie Nr katalog. części zamiennej odczycie Vitola 00, typ VBA, VXA 00e: Vitola, typ VEA Vitoladens 300-T, typ VW3B Vitorond 00, typ VRB, 8 63 kw Vitorond, typ ROD Vitorondens 00-T, typ BR Vitorondens -F, typ BSA Vitorond 00, typ VRB, 80 00c6: kw Vitogas 00-F, typ GS, 7 44 kw Vitogas 00-F, typ GS, 60 kw 00f0: Czujniki Czujniki: temperatury wody w kotle, temperatury wody w podgrzewaczu, temperatury wody w podgrzewaczu buforowym, temperatury na zasilaniu i temperatury pomieszczenia Kontrola czujników Wskazówka Czujnik temperatury wody na zasilaniu (kontaktowy czujnik temperatury) jest podłączony gniazda zestawu uzupełniającego (patrz strona 58). Czujnik temperatury pomieszczenia jest przyłączany zacisków 3 i 4 Vitotrol 300A. Instrukcja montażowa i serwisowa regulatora Vitotrol 300A 5

153 Podzespoły Czujniki (ciąg dalszy) Opór w kω ,8 0,6 0, Temperatura w C. Odłączyć odpowiedni wtyk.. Zmierzyć opór czujnika i porównać z charakterystyką. 3. Jeżeli wynik znacząco odbiega od podanych wartości, sprawdzić poprawność montażu i w razie potrzeby wymienić czujnik. Dane techniczne Czujnik Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu/czujnik temperatury wody w podgrzewaczu buforowym Czujnik temperatury wody na zasilaniu Czujnik temperatury pomieszczenia Czujniki typu NTC 0 kω Stopień ochrony Dop. temperatura otoczenia Podczas eksploatacji Podczas magazynowania i transportu IP C C IP C C IP C C IP Serwis 53

154 Podzespoły Czujniki (ciąg dalszy) Czujnik temperatury zewnętrznej Kontrola czujnika temperatury zewnętrznej Odłączyć wtyk!.. Zmierzyć opór czujnika na zaciskach i wtyku i porównać z charakterystyką. Opór w kω Temperatura w C 3. Przy dużym odchyleniu od charakterystyki odłączyć żyły od czujnika i powtórzyć pomiar czujnika. 4. W zależności od wyników pomiaru wymienić przewód lub czujnik temperatury zewnętrznej. Dane techniczne Typ czujnika Stopień ochrony IP 43 Dop. temperatura otoczenia podczas eksploatacji, magazynowania i transportu NTC 0 kω C Czujnik temperatury spalin, nr katalog Czujnik ten służy monitorowania wprowadzonej wartości granicznej (patrz adres kowy F ). 54

155 Podzespoły Czujniki (ciąg dalszy) Sprawdzanie czujnika temperatury spalin Opór w kω 0, Temperatura w C. Odłączyć wtyk ag.. Zmierzyć opór czujnika i porównać z charakterystyką. 3. Jeżeli wynik znacząco odbiega od podanych wartości, sprawdzić poprawność montażu i w razie potrzeby wymienić czujnik. Dane techniczne Typ czujnika NTC 0 kω Stopień ochrony IP 60 Dop. temperatura otoczenia Podczas eksploatacji Podczas magazynowania i transportu C Odbiornik sygnałów radiowych, nr katalog Serwis Za pośrednictwem odbiornika sygnałów radiowych godzina w regulatorze i ewentualnie przyłączonych układach zdalnego sterowania jest ustawiana automatycznie. 55

156 Podzespoły Odbiornik sygnałów radiowych, nr katalog (ciąg dalszy) A B E 3 C D A Czujnik temperatury zewnętrznej B Odbiornik sygnałów radiowych C Zielona dioda LED D Czerwona dioda LED E Antena Przyłącze Przewód -żyłowy, maks. długość przewodu 35 m przy przekroju przewodu,5 mm. Kontrola odbioru Podczas odbioru sygnału miga zielona dioda LED w odbiorniku sygnałów radiowych. Jeśli pali się czerwona dioda LED, należy obrócić antenę w taki sposób, aby zaczęła migać zielona dioda LED, potwierdzając odbiór sygnałów. Dane techniczne Stopień ochrony IP 43 Dop. temperatura otoczenia podczas eksploatacji, magazynowania i transportu C 56

157 Zestaw uzupełniający obiegu grzewczego z mieszaczem Podzespoły Nr katalog Nr katalog Do montażu ściennego Do montażu mieszacza Elementy skławe: Elementy skławe: Elektronika mieszacza z zaciskami przyłączeniowymi oddzielnego silnika mieszakiem dla mieszacza Viessmann Układ sterowania mieszacza z silnicza Czujnik temperatury wody na zasilaniu jako kontaktowy czujnik tem- Czujnik temperatury wody na zasilaniu jako kontaktowy czujnik temperatury z peratury z przewodem przyłączeniowym,0 m i wtykiem przewodem przyłączeniowym 5,8 m i wtykiem Wtyk przyłączający pompy obiegu Wtyk przyłączający pompy obiegu grzewczego, silnika mieszacza, przewodu zasiwodu elektrycznego i przewodu grzewczego, zasilającego przelającego i przewodu magistrali KM magistrali KM Serwis 57

158 Podzespoły Zestaw uzupełniający obiegu grzewczego z (ciąg dalszy) A Płyta główna F Bezpiecznik Wtyk 30 V~ sö Pompa obiegu grzewczego (w zakresie obowiązków inwestora) fö Przyłącze elektryczne 30 V/50 Hz föa Przyłącze elektryczne wyposażenia datkowego gs Silnik mieszacza S Pokrętło (Ustawianie patrz poniższa tabela) Wtyki niskiego napięcia? Czujnik temperatury wody na zasilaniu aj Czujnik temperatury wody na powrocie (tutaj bez funkcji) avg Przewód magistrali KM połączenia z regulatorem i datkowym zestawem uzupełniającym 58

159 Zestaw uzupełniający obiegu grzewczego z (ciąg dalszy) Ustawianie pokrętła Obieg grzewczy, na który oddziałuje mieszacz Pokrętło S Obieg grzewczy z mieszaczem M (stan fabryczny) Obieg grzewczy 3 z mieszaczem M3 4 Dane techniczne Napięcie znamionowe 30 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu A Pobór mocy Montaż ścienny,5 W Montaż przy mieszaczu 5,5 W Klasa zabezpieczenia I Stopień ochrony IP 3 D wg normy EN 60 59, zapewnienia przez buwę/montaż Dopuszczalna temperatura otoczenia Podczas eksploatacji Podczas magazynowania i transportu Obciążenie znamionowe wyjść przekaźników Pompa obiegu grzewczegosö () A 30 V~ Silnik mieszacza 0, (0,) A 30 V~ Podzespoły Serwis 59

160 Podzespoły Zestaw uzupełniający obiegu grzewczego z (ciąg dalszy) Silnik mieszacza, nr katalog Dane techniczne Napięcie znamionowe 30 V Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Stopień ochrony IP 4 Moment obrotowy 3 Nm Czas pracy przy 90 0 s A A Wtyk w silniku mieszacza Mieszacz otw. Mieszacz zamk. Sprawdzić kierunek obrotów silnika mieszacza Po włączeniu zestaw uzupełniający wykonuje test własny. Mieszacz jest przy tym otwierany i ponownie zamykany. Podczas testu własnego urządzenia należy obserwować kierunek obrotów silnika mieszacza. Następnie ręcznie ustawić mieszacz w pozycji Otw.. Wskazówka Temperatura na zasilaniu musi się teraz zwiększać.jeżeli temperatura spada, przyczyną może być nieprawidłowy kierunek obrotów lub błędnie zamontowana wkładka mieszacza. Instrukcja montażu mieszacza 60

161 Zestaw uzupełniający obiegu grzewczego z (ciąg dalszy) Podzespoły Zmiana kierunku obrotów silnika mieszacza (jeżeli to konieczne) gs ~ BU. Zdemontować górną pokrywę obuwy zestawu uzupełniającego. Niebezpieczeństwo Porażenie prądem może być niebezpieczne dla życia. Przed otwarciem urządzenia odłączyć napięcie zasilania, np. za pomocą bezpiecznika lub wyłącznika głównego.. Na wtyku gs zmienić żyły na zaciskach i. 3. Zamontować pokrywę obuwy. Serwis 6

162 Podzespoły Czujnik temperatury ogranicznika temperatury maksymalnej Zanurzeniowy regulator temperatury, nr katalog Kontaktowy regulator temperatury, nr katalog C L? N L? N Elektromechaniczny ogranicznik temperatury działający na zasadzie rozszerzalności płynnej. Wyłącza pompę obiegu grzewczego przy przekroczeniu ustawionej wartości. Temperatura na zasilaniu zmniejsza się w tej sytuacji bardzo powoli, co oznacza, że samodzielne ponowne włączenie może nastąpić po kilku godzinach. B Dane techniczne Zakres regulacji Zaciski przyłączeniowwane,5 mm Zaciski gwinto- Histereza łączeniowa Zanurzeniowy regulator temperatury maks. K Kontaktowy regulator temperatury maks. 4 K A M ~ A Pompa obiegu grzewczego B Regulator (czujnik) temperatury C Wtyk sö regulatora (czujnika) temperatury regulacji 6

163 Podzespoły Zestaw uzupełniający EA DE Wejście cyfrowe DE Wejście cyfrowe DE3 Wejście cyfrowe V Wejście 0-0 V fö Przyłącze elektryczne fö A Przyłącze elektryczne dla wyposażenia datkowego abj avg Urządzenie zbiorczego melwania usterek (bezpotencjałowe) Magistrala KM Serwis 63

164 Podzespoły Zestaw uzupełniający EA (ciąg dalszy) Cyfrowe wejścia danych DE DE3 Funkcje: Przełączenie programu roboczego z zewnątrz dla poszczególnych obiegów grzewczych Blokowanie z zewnątrz Blokowanie z zewnątrz z wejściem zgłoszenia usterki Zapotrzebowanie z zewnątrz z minimalną temperaturą wody w kotle Wejście zgłoszenia usterki Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Podłączone styki muszą odpowiadać klasie zabezpieczeń II. Przyporządkowanie funkcji wejść Funkcję wejść można wybrać poprzez następujące kowania w grupie Ogólnie w regulatorze kotła grzewczego: DE: adres kowy 3A DE: adres kowy 3b DE3: adres kowy 3C Przyporządkowanie funkcji przełączenia programu roboczego obiegów grzewczych Przyporządkowanie przełączenia programu roboczego danego obiegu grzewczego można wybrać poprzez adres kowy d8 w grupie Obieg grzewczy... : Kowanie d8: : Przełączenie przez wejście DE Kowanie d8: : Przełączenie przez wejście DE Kowanie d8:3 : Przełączenie przez wejście DE3 Działanie przełączenia programu roboczego jest wybierane przez adres kowy d5 w grupie Obieg grzewczy.... Czas trwania przełączenia Styk trwale zamknięty: Przełączenie jest aktywne tak długo, jak zamknięty jest styk. Styk tylko na krótko zamknięty przyciskiem: Przełączenie jest aktywne przez czas ustawiony w adresie kowym F w grupie Obieg grzewczy.... Działanie funkcji blokowania z zewnątrz na pompy Patrz również strona 46. Działanie na daną pompę obiegu grzewczego jest wybierane przez adres kowy d6 w grupie Obieg grzewczy.... Działanie na daną pompę obiegową podgrzewacza jest wybierane przez adres kowy 5E w grupie C.W.U.. Działanie funkcji zapotrzebowania z zewnątrz na pompy Patrz również strona 45. Działanie na daną pompę obiegu grzewczego jest wybierane przez adres kowy d7 w grupie Obieg grzewczy.... Działanie na daną pompę obiegową podgrzewacza jest wybierane przez adres kowy 5F w grupie C.W.U.. 64

165 Podzespoły Zestaw uzupełniający EA (ciąg dalszy) Czas pracy pompy cyrkulacyjnej wody użytkowej w przypadku eksploatacji krótkotrwałej Czas pracy można ustawić przez adres kowy 3d w grupie Ogólnie. Wejście analogowe 0-0 V Włączenie 0-0 V powoduje powstanie datkowej wymaganej wartości temperatury wody w kotle: 0 - V jest interpretowane jako brak wartości wymaganej dla temperatury wody w kotle. Adres kowy F w grupie Ogólnie : E:0 zapotrzebowanie na temperaturę jest regulowane w zakresie od 0 00 V 0 zmiana wartości wymaganej 0 V 00 zmiana wartości wymaganej E: zapotrzebowanie na temperaturę jest regulowane w zakresie od 30 0 V 30 zmiana wartości wymaganej 0 V 0 zmiana wartości wymaganej Wyjście abj Przyłączenie urządzenia zbiorczego melwania usterek. Funkcja wyjścia abj jest wybierana poprzez adres kowy 36 w grupie Ogólnie. Zewnętrzny zestaw uzupełniający H5, nr katalog Do następujących przyłączy: Blokowanie palnika z zewnątrz Zewnętrzne urządzenia zabezpieczające Przepustnica spalin Serwis 65

166 Podzespoły Zewnętrzny zestaw uzupełniający H5, nr katalog. (ciąg dalszy) X A Vitotronic B Zewnętrzny zestaw uzupełniający H5 C Palnik Przyłącza zewnętrzne wtyku abö! Uwaga Styki napięciowe prowadzą spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. Nawet wtedy, gdy nie ma połączenia, wtyk abö musi być włożony. C D P STB WŁ. WŁ. N STB TR TR A 50 B E P A Mostek STB STB 66 B Mostek TR WŁ./TR

167 Podzespoły Zewnętrzny zestaw uzupełniający H5, nr katalog. (ciąg dalszy) C Blokowanie palnika z zewnątrz (styk beznapięciowy) D Ogranicznik ciśnienia minimalnego Blokowanie palnika z zewnątrz. Usunąć mostek TR WŁ./TR.. Przyłączyć styk beznapięciowy. Przy otwartym styku następuje wyłączenie regulacji. Uwaga! Podłączenie zewnętrznych regulatorów może prowadzić uszkodzeń kotła grzewczego. Przy pomocy zacisków podłączać wyłącznie urządzenia odłączeń zabezpieczających, np. czujnik temperatury. Podczas odłączenia regulacyjnego nie działa zabezpieczenie przed zamarznięciem i kocioł grzewczy nie jest utrzymywany w zakresie lnej temperatury wody w kotle. E Pozostałe zewnętrzne urządzenia zabezpieczające Zewnętrzne urządzenia zabezpieczające. Usunąć mostek STB - STB.. Podłączyć szeregowo zewnętrzne urządzenie zabezpieczające. Eksploatacja awaryjna (. stopień palnika) Przełożyć mostek TR WŁ./TR na TR WŁ. Serwis 67

168 Podzespoły Zewnętrzny zestaw uzupełniający H5, nr katalog. (ciąg dalszy) Klapa odcinająca spalin z napędem silnikowym, nr katalog i STB EIN EIN N STB TR TR A 50 F 3 M ~ C B A WtykaBÖ B Silnik przepustnicy spalin C Wyłącznik krańcowy Przy przyłączaniu usunąć mostek TR WŁ./TR. Kontrola działania Palnik może być uruchomiony wówczas, gdy przepustnica spalin zwolni 90% przekroju rury i zadziała wyłącznik krańcowy. Przez pomiar napięcia można sprawdzić działanie przełącznika: Przepustnica spalin zamknięta (przełącznik otwarty) brak napięcia na zacisku 3 Przepustnica spalin otwarta (przełącznik zamknięty) napięcie na zacisku 3 68

169 Podzespoły Urządzenie pływu datkowego powietrza Vitoair, nr katal , A Do palnika B Do regulatora Oznakowanie kolorami wg normy DIN IEC BK czarny GN/YE zielony/żółty Kontrola działania Wcisnąć pokrętło na silniku i jednocześnie przekręcić pozycji środkowej. Uruchomić palnik przez regulator Pokrętło musi się poruszać w kierunku 3. Przestój palnika Pokrętło musi się poruszać w kierunku 5. Serwis Eksploatacja awaryjna Wcisnąć pokrętło na silniku i przekręcić w prawo oporu poza pozycję 3. 69

170 Wykazy części Typ KOB Zamawianie części Niezbędne są następujące dane: Nr fabryczny (patrz tabliczka znamionowa A) Numer pozycji części (z listy części zamiennych) Części stępne w handlu można otrzymać w lokalnych sklepach branżowych. Części 000 Uchwyt przewodów 0004 Tarcza oporowa regulatora temperatury 0005 Korek maskujący zabezpieczającego ogranicznika temperatury 000 Panel przedni 00 Dolny prawy panel obsługowy 003 Górna część obuwy (szuflada) 004 Pokrywa płytki instalacyjnej, kompl. 006 Dolna część obuwy 007 Pokrywa tylna 008 Moduł obsługowy 0030 Zabezpieczający ogranicznik temperatury 003 Regulator temperatury 0033 Pokrętło regulatora temperatury 0035 Przycisk, -biegunowy (przycisk kontrolny TÜV ) 0036 Przełącznik, -biegunowy (wyłącznik zasilania) 0040 Czujnik temperatury zewnętrznej 004 Kontaktowy czujnik temperatury 004 Czujnik temperatury z wtykiem 0050 Elektryczna płytka instalacyjna 005 Płytka instalacyjna Optolink 005 Płyta główna 0054 Płytka instalacyjna zasilacza 0065 Przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego z olejowym/gazowym palnikiem wentylatorowym) 0070 Przewód przyłącza elektrycznego z wtykiem fö żyłowy przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego ze współosiowym systemem zapłonowym) żyłowy przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego ze współosiowym systemem zapłonowym) 0074 Przewód łączący 008 Instrukcja obsługi 008 Skrócona instrukcja obsługi 0084 Instrukcja montażu i serwisu 0090 Bezpiecznik T 6,3 A/50 V~ 009 Gniaz bezpiecznika 0097 Hak mocujący 0098 Uchwyty mocujące i przepusty na przewody 0099 Opakowanie datkowe śrub mocujących 000 Wtyki czujników (3 sztuki) 00 Wtyki pomp (3 sztuki) i wtyk lh 00 Wtyk X (3 sztuki) 004 Wtyk przyłącza sieciowego fö (3 sztuki) 009 Wtyk palnika fa, lö, aba i a:a 70

171 Wykazy części Typ KOB (ciąg dalszy) A Serwis 7

172 Wykazy części Typ KOB (ciąg dalszy)

173 Wykazy części Typ KOB Zamawianie części Niezbędne są następujące dane: Nr fabryczny (patrz tabliczka znamionowa A) Numer pozycji części (z listy części zamiennych) Części stępne w handlu można otrzymać w lokalnych sklepach branżowych. Części 0004 Tarcza oporowa regulatora temperatury 0005 Korek maskujący zabezpieczającego ogranicznika temperatury 0007 Panel przedni 000 Górna część obuwy 00 Panel obsługowy 004 Uchwyt regulatora temperatury 006 Dolna część obuwy 007 Tylna górna część obuwy 008 Moduł obsługowy 0030 Zabezpieczający ogranicznik temperatury 003 Regulator temperatury 0033 Pokrętło regulatora temperatury 0036 Przełącznik, -biegunowy (wyłącznik zasilania) 0040 Czujnik temperatury zewnętrznej 004 Kontaktowy czujnik temperatury 004 Czujnik temperatury z wtykiem 0050 Elektryczna płytka instalacyjna 005 Płytka instalacyjna Optolink 005 Płyta główna 0054 Płytka instalacyjna zasilacza 0065 Przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego z olejowym/gazowym palnikiem wentylatorowym) żyłowy przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego ze współosiowym systemem zapłonowym) żyłowy przewód przyłączeniowy palnika z wtykiem fa ( kotła grzewczego ze współosiowym systemem zapłonowym) 0074 Przewód łączący 008 Instrukcja obsługi 008 Skrócona instrukcja obsługi 0084 Instrukcja montażu i serwisu 0090 Bezpiecznik T 6,3 A/50 V~ 009 Gniaz bezpiecznika 0098 Uchwyty mocujące i przepusty na przewody 0099 Opakowanie datkowe śrub mocujących 000 Wtyki czujników (3 sztuki) 00 Wtyki pomp (3 sztuki) i wtyk lh 00 Wtyk X (3 sztuki) 004 Wtyk przyłącza sieciowego fö (3 sztuki) 009 Wtyk palnika fa, lö, aba i a:a Serwis 73

174 Wykazy części Typ KOB (ciąg dalszy)

175 Wykazy części Typ KOB (ciąg dalszy) A Serwis 75

176 Dane techniczne Dane techniczne Napięcie znamionowe 30 V Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 0 D wg normy EN 60 59, zapewnienia przez buwę/montaż Sposób działania Typ B wg normy EN Dop. temperatura otoczenia Podczas eksploatacji Podczas magazynowania i transportu Obciążenie znamionowe wyjść przekaźników przy 30 V : sö Pompa obiegu grzewczego 4 () A~ * sa Pompa obiegowa podgrzewacza 4 () A * sk Pompa cyrkulacyjna wody użytkowej 4 () A * fa Wtyk palnika 4 () A lö Wtyk palnika (dwustopniowego) (0,5) A lö Wtyk palnika (modulowanego) 0, (0,05) A Łącznie maks. 6 A~ C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) C * Łącznie maks. 4 A~ 76

177 Ustawienia i wyposażenie Ustawienia i wyposażenie Proszę zaznaczyć zmienioną funkcję. Funkcja w stanie fabrycznym Zmieniona funkcja Zabezpieczający ogranicznik temperatury = Przestawiono na...ºc ustawiony na 0ºC Regulator temperatury ustawiony na 75ºC = Przestawiono na...ºc Moduł zdalnego sterowania Ze zdalnym sterowaniem Regulator bez zdalnego sterowania = Vitotrol 00A obiegu grzewczego = Vitotrol 00A obiegu grzewczego = Vitotrol 00A obiegu grzewczego 3 = Vitotrol 300A obiegu grzewczego = Vitotrol 300A obiegu grzewczego = Vitotrol 300A obiegu grzewczego 3 Elektroniczne ograniczenie maksymalne Obieg grzewczy 74ºC = Przestawiono na...ºc Obieg grzewczy 74ºC = Przestawiono na...ºc Obieg grzewczy 3 74 = Przestawiono na...ºc Elektroniczne ograniczenie minimalne Obieg grzewczy 0 = Przestawiono na...ºc Obieg grzewczy 0 = Przestawiono na...ºc Obieg grzewczy 3 0 = Przestawiono na...ºc Krzywe grzewcze Krzywe grzewcze dla: Nachylenie =,4 = Obieg grzewczy Poziom = 0 Przestawiony na - nachylenie... - poziom... = Obieg grzewczy Przestawiony na - nachylenie... - poziom... = Obieg grzewczy 3 Przestawiony na - nachylenie... - poziom... Temperatura różnicowa 8 K = Przestawiono na...k Serwis 77

178 Ustawienia i wyposażenie Ustawienia i wyposażenie (ciąg dalszy) Funkcja w stanie fabrycznym Pompy obiegu grzewczego W programie Ogrzewanie i ciepła woda pompy obiegu grzewczego są wyłączane, jeśli temperatura zewnętrzna przekroczy temperaturę wymaganą pomieszczenia o więcej niż K. Zachowanie w programie Tylko ciepła woda : Pompy obiegu grzewczego są włączane tylko przy niebezpieczeństwie zamarznięcia. Ewentualnie przyłączone mieszacze pozostają zamknięte (w przypadku niebezpieczeństwa zamarznięcia przechodzą w funkcję regulacyjną). Obieg grzewczy Eksploatacja grzewcza/eksploatacja zredukowana sterowanie pogowe Obieg grzewczy Eksploatacja grzewcza/eksploatacja zredukowana sterowana pogowo Obieg grzewczy 3 Zmieniona funkcja = Pompa obiegu grzewczego pozostaje włączona. = Pompa obiegu grzewczego pozostaje włączona. = Pompa obiegu grzewczego 3 pozostaje włączona. = Pompy obiegu grzewczego zostają wyłączone przed osiągnięciem wartości wymaganej temperatury pomieszczenia. = Pompy obiegu grzewczego są włączane zgodnie z adresem kowym b5. = Pompy obiegów grzewczych z mieszaczem zostają wyłączone, jeśli mieszacz był zamknięty dłużej niż minut. = Eksploatacja grzewcza: sterowana pogowo, Eksploatacja zred.: ze sterowaniem temp. pomieszczenia = Eksploatacja grzewcza: ze sterowaniem temperaturą pomieszczenia, Eksploatacja zred.: sterowana pogowo = Eksploatacja grzewcza/ zred.: ze sterowaniem temp. pomieszczenia = Eksploatacja grzewcza: sterowana pogowo, Eksploatacja zred.: ze sterowaniem temp. pomieszczenia = Eksploatacja grzewcza: ze sterowaniem temperaturą pomieszczenia, Eksploatacja zred.: sterowana pogowo = Eksploatacja grzewcza/ zred.: ze sterowaniem temp. pomieszczenia 78

179 Ustawienia i wyposażenie Ustawienia i wyposażenie (ciąg dalszy) Funkcja w stanie fabrycznym Eksploatacja grzewcza/eksploatacja zredukowana sterowana pogowo Zabezpieczenie przed zamarznięciem Zabezpieczenie przed zamarzaniem aktywne od ºC Histereza łączeniowa Histereza łączeniowa palnika wynosi 4 K Instalacja grzewcza z podgrzewem wody użytkowej: Podgrzew wody użytkowej odbywa się podczas ustawionych czasów uruchomienia podgrzewu wody użytkowej. Z układem preferencji podgrzewacza. Zmieniona funkcja = Eksploatacja grzewcza: sterowana pogowo, Eksploatacja zred.: ze sterowaniem temp. pomieszczenia = Eksploatacja grzewcza: ze sterowaniem temperaturą pomieszczenia, Eksploatacja zred.: sterowana pogowo = Eksploatacja grzewcza/ zred.: ze sterowaniem temp. pomieszczenia = Zabezpieczenie przed zamarznięciem zniesione dla obiegu grzewczego. = Zabezpieczenie przed zamarznięciem zniesione dla obiegu grzewczego. = Zabezpieczenie przed zamarznięciem zniesione dla obiegu grzewczego 3. = Zabezpieczenie przed zamarzaniem obiegu grzewczego przestawiono na...ºc = Zabezpieczenie przed zamarzaniem obiegu grzewczego przestawiono na...ºc = Zabezpieczenie przed zamarzaniem obiegu grzewczego 3 przestawiono na...ºc = = Funkcja ERB50 Funkcja ERB80 = Bez układu preferencji podgrzewacza. Serwis 79

180 Ustawienia i wyposażenie Ustawienia i wyposażenie (ciąg dalszy) Funkcja w stanie fabrycznym Zakres regulacji temperatury wody użytkowej Pompa obiegowa ogrzewania podgrzewacza jest włączana, jeżeli wartość temperatury wody w kotle przekroczy temperaturę rzeczywistą wody użytkowej o 7 K Po ogrzaniu podgrzewacza pompa obiegowa podgrzewacza pracuje maks. przez 0 minut. Bez adaptacyjnej regulacji podgrzewacza. Pompa cyrkulacyjna jest włączona tylko przy aktywnym ogrzewaniu podgrzewacza. Bez funkcji datkowej podgrzewu wody użytkowej. Zmieniona funkcja = Zakres regulacji temperatury wody użytkowej = Pompa obiegowa włącza się natychmiast. = Przy ogrzewaniu podgrzewacza pompa obiegowa podgrzewacza jest wyłączana przy osiągnięciu temperatury wymaganej wody użytkowej = Z adaptacyjną regulacją podgrzewacza. = Pompa cyrkulacyjna jest włączona zgodnie z indywidualnym programem czasowym. = Z funkcją datkową podgrzewu wody użytkowej, wprowadzenie. wartości wymaganej...ºc. Przyłączone wyposażenie datkowe = Zestaw uzupełniający obiegu grzewczego z mieszaczem, obiegu grzewczego = Zestaw uzupełniający obiegu grzewczego z mieszaczem, obiegu grzewczego 3 = Rozdzielacz magistrali KM = Odbiornik sygnałów radiowych = Czujnik temperatury spalin = Ogranicznik temperatury instalacji ogrzewania podłogowego = Moduł regulatora systemów solarnych, typ SM = Vitosolic = Vitocom 00 = Vitocom 00 = Vitocom 300 = Vitohome

181 Ustawienia i wyposażenie Ustawienia i wyposażenie (ciąg dalszy) Funkcja w stanie fabrycznym Zmieniona funkcja = Zestaw uzupełniający palnika dwustopniowego/modulowanego = Vitoair = Klapa odcinająca spalin z napędem silnikowym = Zestaw uzupełniający EA = Zewnętrzny zestaw uzupełniający H5 Serwis 8

182 Wykaz haseł Wykaz haseł A Adaptacyjne ogrzewanie podgrzewacza...03 B Blokowanie z zewnątrz...46 C Czujniki...4 Czujnik temperatury...6 Czujnik temperatury pomieszczenia 5 Czujnik temperatury spalin...4, 54 Czujnik temperatury wody na zasilaniu...5 Czujnik temperatury wody w kotle...4, 5 Czujnik temperatury wody w podgrzewaczu...4, 5 Czujnik temperatury wody w podgrzewaczu buforowym...4, 5 Czujnik temperatury zewnętrznej...4, 54 D Dane techniczne...76 Dom jednorodzinny...0 Dom wielorodzinny...0 Dopasowanie adresów kowych...6 Dynamika instalacji...96 Działanie układu logiki pomp obiegu grzewczego...93 E Eksploatacja automatyczna...0 Eksploatacja awaryjna...69 F Funkcja datkowa podgrzewu ciepłej wody użytkowej...0 Funkcja ERB Funkcja ERB Funkcja jastrychu...93 H Histereza łączeniowa stała...89 sterowana zapotrzebowaniem na ciepło...89 Historia błędów...74 K Kierunek obrotów silnika mieszacza 60 Kowanie Adresy kowe...06 wywoływanie...05 Kowanie Adresy kowe...9 wywoływanie...9 Kody usterek...75 Kontrola czujników...63 Kontrola odbiorników LON...68 Kontrola wyjść...6 Krzywa grzewcza...63 L Listy części zamiennych Typ KOB...70 Typ KOB...73 LON Monitorowanie usterek...68 Ustawianie numerów odbiorników..67 M Manager usterek...67 Moduł komunikacyjny LON...67 Moduł regulatora systemów solarnych...03 N Nachylenie krzywej grzewczej...66 Normalna wartość wymagana temperatury pomieszczenia...65 O Odbiornik sygnałów radiowych

183 Wykaz haseł Wykaz haseł (ciąg dalszy) P Palnik Histereza łączeniowa...89 podłączanie...48 Palnik dwustopniowy (podłączanie)...49, 5 Palnik modulowany (podłączanie)...49 pamięć usterek...74 Płytki instalacyjne...35 Podgrzew wody użytkowej...0, 0 Podwyższenie zredukowanej temperatury pomieszczenia...97 Podzespoły...5 Pompa cyrkulacyjna wody użytkowej...0 Pompy Dobieg...03 przyłączanie...43 Potwierdzanie sygnalizatora usterki...74 Poziom krzywej grzewczej...66 Poziom serwisowy wychodzenie...69 wywoływanie...69 Program czasowy ogrzewania pomieszczeń...9 podgrzewu wody użytkowej...0 Prowizoryczna eksploatacja palnika..45 Przewód zasilający...53 Przyłącza elektryczne, przegląd...34 Przyłącze elektryczne...53 Przyłączenia datkowe regulacji temperatury wody w kotle...89 Przyłączenie datkowe podgrzewu wody użytkowej...0 Przywracanie kowań...05, 9 R Regulacja obiegu grzewczego...9 Regulacja temperatury wody na zasilaniu...97 Regulacja temperatury wody w kotle. 88 Regulacja temperatury wody w podgrzewaczu...00 Regulator montaż...56 otwieranie...58 Regulator systemów solarnych...03 Rozszerzony układ ekonomiczny...93 S Schemat okablowania...50 Schemat przyłączy i okablowania...50 Schematy instalacji...05 Schematy instalacji grzewczych...7 Silnik mieszacza...60 Skrócenie czasu podgrzewu...98 Skrócone odczyty...70 Suszenie jastrychu...93 Sygnalizator usterki...74 System LON...67 T Temperatura pomieszczenia...9 Temperatura różnicowa...97 Temperatura wody użytkowej...9 Temperatura zewnętrzna...9 Test przekaźników...6 U Uchwyt mocujący...36 Układ ekonomiczny...93 Układ logiki pomp obiegu grzewczego...93 Układ preferencji...9, 0 Układ preferencji podgrzewacza...9, 0, 3, 4 Uruchomienie...60 Urządzenie pływu datkowego powietrza Vitoair...69 Ustawianie daty...60 Ustawianie godziny...60 Ustawianie wartości wymaganej temperatury pomieszczenia...64 Ustawienie i wyposażenie

184 Wykaz haseł Wykaz haseł (ciąg dalszy) V Vitoair...69 Vitocom Vitosolic...03 Vitotronic 00-H...67 W Wartość wymagana temperatury wody użytkowej...0 Włączenie palnika z zewnątrz...44 Wskaźnik serwisowy odczyt...73 zerowanie...73 Wtyk kodujący kotła...37 Wygaszanie sygnalizatora usterki...74 Wyłącznik główny...53 Wyposażenie instalacji...77 Wywołanie komunikatu o usterce...74 Wywoływanie menu serwisowego...69 Z Zabezpieczający ogranicznik temperatury kontrola...60 zmiana ustawień...37 Zabezpieczenie przed zamarzaniem. 96 Zakończenie serwisu...69 Zapotrzebowanie z zewnątrz...45 Zestaw uzupełniający EA...63 Zestaw uzupełniający obiegu grzewczego z mieszaczem...57 Zestaw uzupełniający palnika dwustopniowego...5 Zestaw uzupełniający palnika dwustopniowego/modulowanego...49 Zewnętrzny zestaw uzupełniający H Zmiana języka...60 Zmiana ustawień regulatora temperatury...40 Zredukowana temperatura pomieszczenia, podwyższenie...97 Zredukowana wartość wymagana temperatury pomieszczenia...65 Zużycie paliwa...9, 30 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Wskazówka tycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (080) (3) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
