VIESMANN. Instrukcja montażu VITODENS 300-W. dla wykwalifikowanego personelu

Transkrypt

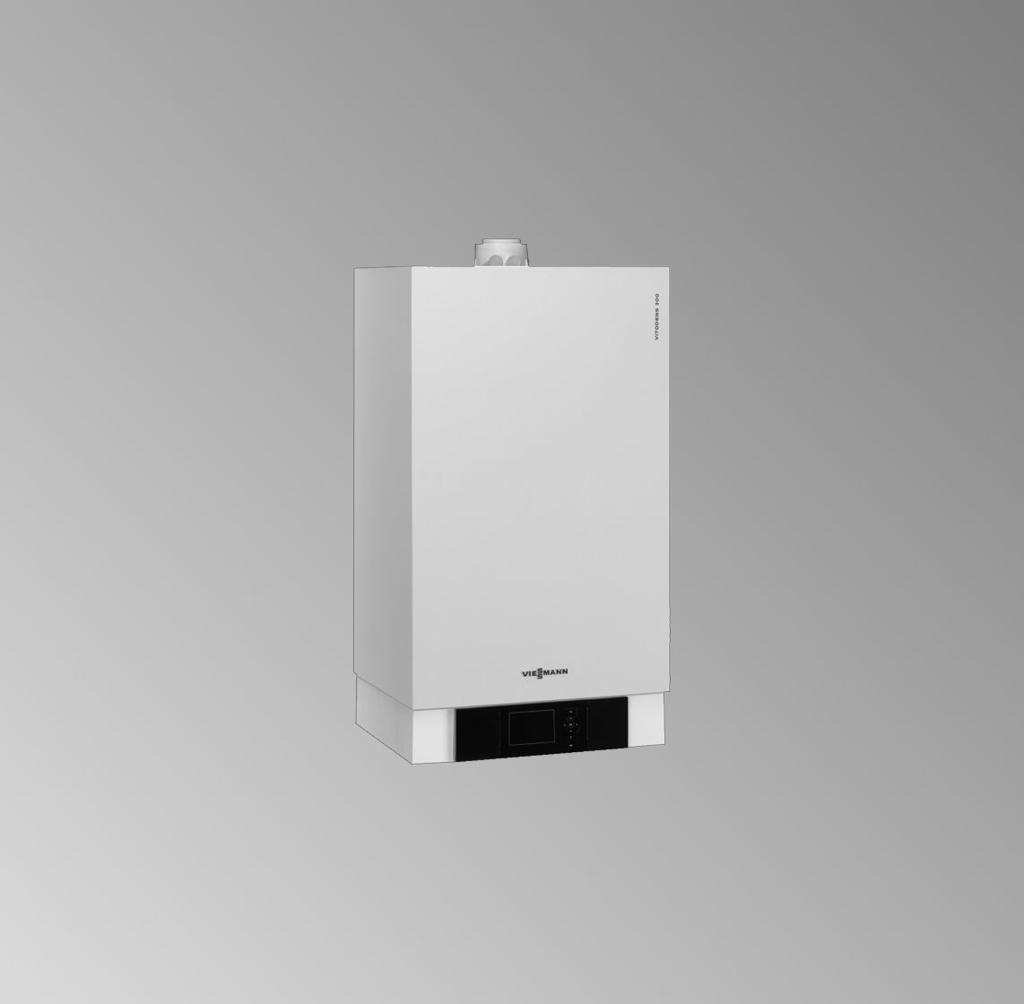

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMNN Vitodens 300-W Typ B3H, 1,9 do 35.0 kw Gazowy kocioł kondensacyjny, wiszący Wersja na gaz ziemny i gaz płynny VITODENS 300-W 11/2011 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUV, SVGW, SVTI, SWKI i VKF Prace przy instalacji Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, 2

3 Spis treści Informacje ogólne Informacja o wyrobie... 4 Informacje wstępne... 4 Przygotowania do montażu kotła grzewczego... 4 Prace montażowe Montaż kotła grzewczego i przyłączy... 7 Przyłącze spalin... 8 Przyłącze kondensatu i odpływ zaworu bezpieczeństwa... 9 Przyłącze gazu Otwieranie obudowy regulatora Przyłącza elektryczne Pompa obiegowa do wtyku sk Zapotrzebowanie z zewnątrz poprzez styk przełączający Zapotrzebowanie z zewnątrz przez wejście 0 10 V Blokowanie z zewnątrz poprzez styk przełączający Czujnik temperatury zewnętrznej! Przyłącze elektryczne wyposażenia dodatkowego do wtyku lh Przyłącze elektryczne fö Podłączanie Vitocom do LON Montaż wyposażenia bezprzewodowego Układanie przewodów przyłączeniowych Zamykanie obudowy regulatora Montaż blachy przedniej Uruchomienie i precyzyjna regulacja

4 Informacja o wyrobie Vitodens 300-W, B3H Przystosowany do eksploatacji z użyciem gazu ziemnego GZ50/G20 i GZ41,5/ G27. Przestawienie na gaz płynny P/G31 (bez zestawu adaptacyjnego) patrz instrukcja serwisu. Kocioł Vitodens 300-W dostarczany jest zasadniczo tylko do krajów wymienionych na tabliczce znamionowej. Dostawa do innych krajów wymaga uzyskania przez odpowiedni zakład specjalistyczny osobnego dopuszczenia do eksploatacji, stosownego do przepisów prawnych danego kraju. Informacje wstępne Przygotowania do montażu kotła grzewczego Uwaga! by uniknąć uszkodzenia urządzenia, wszystkie przewody rurowe należy podłączyć tak, aby nie występowały naprężenia ani momenty. 4

5 Informacje wstępne (ciąg dalszy) Przygotowanie przyłączy gazu, wody oraz połączeń elektrycznych przez inwestora, patrz instrukcja montażu załączona do urządzenia pomocniczego montażu lub do ramy montażowej. a H 350 c b 730 G B C D EF K Zasilanie instalacji Rp¾ B Zasilanie podgrzewacza G¾ C Przyłącze gazu Rp½ D Powrót z podgrzewacza G¾ E Powrót instalacji Rp¾ F Napełnianie/opróżnianie G Obszar na przewody elektryczne H Wymiar przy ustawieniu kotła z ustawionym pod nim pojemnościowym podgrzewaczem wody K Spust kondensatu 5

6 Informacje wstępne (ciąg dalszy) Zakres znamionowej mocy kw 1,9-11 1,9-19 4,0-26 4,0-35 cieplnej a mm b mm c mm Wskazówka Kocioł grzewczy (stopień ochrony IP X4 D) jest dopuszczony do montażu w pomieszczeniach wilgotnych, w strefie bezpieczeństwa 1, zgodnie z normą DIN VDE 0100, gdy wykluczone jest wystąpienie strumienia wody. Należy przestrzegać wymogów normy DIN VDE Przygotować przyłącza po stronie wodnej. Dokładnie przepłukać instalację grzewczą. 2. Przygotować przyłącze gazu zgodnie ze stosownymi przepisami (TRGI lub TRF, Niemcy). 3. Przygotować przyłącza elektryczne. Zasilający przewód elektryczny: NYM-J 3 x 1,5 mm 2, zabezpieczenie maks. 16, 230 V~, 50 Hz. Przewody wyposażenia dodatkowego: NYM z odpowiednią liczbą żył do wykonania przyłączy zewnętrznych. Wszystkie przewody w obszarze G muszą wystawać ze ściany na 1200 mm. 6

7 Montaż kotła grzewczego i przyłączy Wskazówka utomatyczny odpowietrznik i element przyłączeniowy B (26 i 35 kw) są zamocowane na elemencie zabezpieczającym przed dostępem kw kw 4. B x B 3. 7

8 Montaż kotła grzewczego i przyłączy (ciąg dalszy) B C D EF Zasilanie instalacji grzewczej B Zasilanie podgrzewacza C Przyłącze gazu D Powrót podgrzewacza E Powrót instalacji grzewczej F Napełnianie/opróżnianie Wskazówka Vitodens 300-W ustawić pionowo oraz poziomo we wszystkich trzech płaszczyznach. Przyłącze spalin Przyłączyć przewód spalin/powietrza dolotowego. Instrukcja montażu systemu spalin. 8

9 Przyłącze spalin (ciąg dalszy) Wskazówka Znajdujące się w dokumentacji technicznej naklejki Certyfikacja systemu odprowadzania spalin oraz Jedność konstrukcyjna mogą być stosowane wyłącznie w połączeniu z systemem odprowadzania spalin Viessmann firmy Skoberne. Przyłącze kondensatu i odpływ zaworu bezpieczeństwa Przewód kondensatu i odpływ zaworu bezpieczeństwa B przyłączyć ze spadkiem i wentylacją rury do sieci kanalizacyjnej. B 9

10 Przyłącze gazu 2. Przeprowadzić kontrolę szczelności. Wskazówka Do kontroli szczelności stosować wyłącznie odpowiednie i dozwolone środki do wykrywania nieszczelności (EN 14291) oraz urządzenia. Środki do wykrywania nieszczelności, zawierające niewłaściwe składniki (np. azotyny, siarczki), mogą prowadzić do powstania szkód materialnych. Po zakończeniu kontroli usunąć resztki środka wykrywającego nieszczelności. Wskazówka dotycząca eksploatacji z gazem płynnym Podczas montażu kotła grzewczego w pomieszczeniach poniżej poziomu gruntu zaleca się stosowanie zewnętrznego elektromagnetycznego zaworu bezpieczeństwa. 1. Uszczelnić zawór odcinający gaz na przyłączu. Moment dokręcenia: 30±2 Nm! Uwaga Zbyt wysokie ciśnienie kontrolne może spowodować uszkodzenia kotła grzewczego i armatury gazowej. Maks. nadciśnienie kontrolne 150 mbar. Przy wyższym ciśnieniu wytworzonym w celu lokalizacji nieszczelności należy odłączyć kocioł grzewczy i armaturę gazu od głównego przewodu (poluzować złącze śrubowe). 3. Odpowietrzyć rurę gazową. Przestawienie na inny rodzaj gazu: Instrukcja serwisu 10

11 Otwieranie obudowy regulatora! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy dotknąć uziemionych obiektów, np. rur grzewczych i wodociągowych, w celu odprowadzenia ładunków statycznych x x 11

12 Przyłącza elektryczne LON X19 5 X4 X X B 35 N M 1~ 28 L 96 N L1 L N V~ 230 V~ Połączenie z magistralą KM pompy obiegu grzewczego B Odbiornik sygnałów radiowych 12

13 Przyłącza elektryczne (ciąg dalszy) Przyłącza do wtyku 230 V~ sk Pompa obiegowa, podłączana do wyboru: Pompa cyrkulacyjna Zewnętrzna pompa obiegu grzewczego Pompa obiegowa podgrzewacza fö Przyłącze elektryczne lh Przyłącze elektryczne wyposażenia dodatkowego Zapotrzebowanie z zewnątrz/blokowanie Przyłącza do wtyku niskiego napięcia! Czujnik temperatury zewnętrznej? Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego (wyposażenie dodatkowe) % Czujnik temperatury wody w podgrzewaczu (dołączony do zestawu przyłączeniowego podgrzewacza) avg Odbiornik magistrali KM (wyposażenie dodatkowe) Zdalne sterowanie Vitotrol 200 lub 300 Vitocom 100 Zestaw uzupełniający do obiegu grzewczego z mieszaczem Moduł regulatora systemów solarnych, typ SM1 Vitosolic Zestaw uzupełniający M1 Zestaw uzupełniający E1 LON podłączany do wyboru: Vitocom 100 LN 1 Vitocom 200 Wskazówka dotycząca podłączania wyposażenia dodatkowego Podłączając wyposażenie dodatkowe, należy stosować się do załączonych, oddzielnych instrukcji montażu. Pompa obiegowa do wtyku sk M 1~ Znamionowe natężenie prądu 2(1) ~ Napięcie znamionowe 230 V~ L? N sk Pompa obiegowa Ustawianie funkcji podłączonego podzespołu w adresie kodowym 39 Funkcja Kodowanie Pompa cyrkulacyjna (ustawienie fabryczne) 39:0 Pompa obiegu grzewczego 39:1 bez mieszacza 1 Pompa obiegowa podgrzewacza 39:2 13

14 Przyłącza elektryczne (ciąg dalszy) Zapotrzebowanie z zewnątrz poprzez styk przełączający Możliwości przyłączenia: Zestaw uzupełniający E1 (wyposażenie dodatkowe, patrz oddzielna instrukcja montażu). Wtyk lh. Przyłącze! Uwaga Styki napięciowe prowadzą do spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. Wtyk lh Zestaw uzupełniający E1 [{ DE [{S DE [{D DE B 1 L? N lh Styk beznapięciowy Styk beznapięciowy B Zestaw uzupełniający E1 Przy zamkniętym styku palnik jest sterowany w zależności od obciążenia. Woda kotłowa zostaje podgrzana do wartości wymaganej ustawionej w adresie kodowym 9b w grupie Ogólnie. Ograniczenie temperatury wody w kotle odbywa się za pomocą tej wartości wymaganej oraz elektronicznego ograniczenia maksymalnego (adres kodowy 06 w grupie Kocioł ). Kodowania Wtyk lh Zestaw uzupełniający E1 4b:1 w grupie Ogólnie Ustawić 3 (DE1), 3b (DE2) lub 3C (DE3) w grupie Ogólnie na 2. Działanie funkcji na daną pompę obiegu grzewczego ustawić przez adres kodowy d7 w grupie Obieg grzewczy. Działanie funkcji na daną pompę obiegową podgrzewacza ustawić przez adres kodowy 5F w grupie Ciepła woda. 14

15 Przyłącza elektryczne (ciąg dalszy) Zapotrzebowanie z zewnątrz przez wejście 0 10 V Przyłącze na wejściu 0 10 V na zestawie uzupełniającym E1. Pomiędzy biegunem ujemnym a przewodem ochronnym źródła zasilania zapewnionego przez inwestora konieczne jest założenie oddzielenia galwanicznego. 0 1 V Brak ustawienia wartości wymaganej temperatury wody w kotle 1 V wartość wymagana V wartość wymagana 100 [{{] abj 0-10V f-] fö 1 2 SÖ P L?N N? L = 0-10 V V~ Blokowanie z zewnątrz poprzez styk przełączający Możliwości przyłączenia: Wtyk lh. Zestaw uzupełniający E1 (wyposażenie dodatkowe, patrz oddzielna instrukcja montażu).! Uwaga Styki napięciowe prowadzą do spięć lub zwarć faz. Przyłącze zewnętrzne musi być beznapięciowe. 15

16 Przyłącza elektryczne (ciąg dalszy) Wtyk lh Zestaw uzupełniający E1 [{ DE [{S DE B [{D DE 1 L? N lh Styk beznapięciowy Styk beznapięciowy B Zestaw uzupełniający E1 Przy zamkniętym styku palnik jest wyłączany. Pompa obiegu grzewczego i pompa obiegowa podgrzewacza włączane są zgodnie z ustawionym kodowaniem (patrz poniższa tabela Kodowania ). Uwaga! W czasie blokady nie działa zabezpieczenie przed zamarzaniem instalacji grzewczej. Kodowania Wtyk lh Zestaw uzupełniający E1 4b:2 w grupie Ogólnie Ustawić 3 (DE1), 3b (DE2) lub 3C (DE3) w grupie Ogólnie na 3 lub 4. Działanie funkcji na daną pompę obiegu grzewczego ustawić przez adres kodowy d6 w grupie Obieg grzewczy. Działanie funkcji na daną pompę obiegową podgrzewacza ustawić przez adres kodowy 5E w grupie Ciepła woda. Czujnik temperatury zewnętrznej! Montaż czujnika temperatury zewnętrznej RF (wyposażenie bezprzewodowe) patrz strona

17 Przyłącza elektryczne (ciąg dalszy) Miejsce montażu czujnika temperatury zewnętrznej Północna lub północno-zachodnia ściana budynku, na wysokości 2 do 2,5 m nad ziemią, w budynkach kilkupiętrowych na wysokości górnej połowy 1. piętra Nie montować nad oknami, drzwiami i wyciągami powietrza Nie montować bezpośrednio pod balkonem lub rynną Nie tynkować Przyłączanie czujnika temperatury zewnętrznej Przewód 2-żyłowy, maks. długość przewodu 35 m przy przekroju przewodu 1,5 mm 2 Przyłącze elektryczne wyposażenia dodatkowego do wtyku lh 230 V~ W przypadku ustawienia w pomieszczeniach wilgotnych przyłącze elektryczne wyposażenia dodatkowego wykonywane poza obszarem wilgotnym nie może być wykonane na regulatorze. Jeżeli kocioł grzewczy znajduje się poza pomieszczeniem wilgotnym, przyłącze elektryczne elementów wyposażenia dodatkowego może zostać wykonane bezpośrednio na regulatorze. Przyłącze podłączane jest bezpośrednio z wyłącznikiem zasilania regulatora. Jeżeli prąd całkowity instalacji przekroczy 6, podłączyć jeden lub kilka zestawów uzupełniających poprzez wyłącznik zasilania bezpośrednio do sieci, (patrz poniższy rozdział). 17

18 Przyłącza elektryczne (ciąg dalszy) Przyłącze elementów wyposażenia dodatkowego Przyłącze elektryczne wszystkich elementów wyposażenia dodatkowego nad regulatorem kotła B C D E Wyposażenie dodatkowe częściowo z bezpośrednim przyłączem elektrycznym B C D E Regulator kotła grzewczego B Zestaw uzupełniający obiegu grzewczego z mieszaczem M2 C Zestaw uzupełniający obiegu grzewczego z mieszaczem M3 D Zestaw uzupełniający M1, zestaw uzupełniający E1 i/lub moduł regulatora systemów solarnych typu SM1 E Wyłącznik zasilania Jeżeli do podłączonych pomp (np. pomp obiegowych) dopływa prąd przekraczający wartość zabezpieczenia elementu wyposażenia dodatkowego, wykorzystać dane wyjście wyłącznie do sterowania przekaźnikiem dostarczonym przez inwestora. 18

19 Przyłącza elektryczne (ciąg dalszy) Zestaw uzupełniający do obiegu grzewczego z mieszaczem Zestaw uzupełniający M1 Zestaw uzupełniający E1 Moduł regulatora systemów solarnych, typ SM1 Wyposażenie dodatkowe Zabezpieczenie zamontowane w urządzeniu Przyłącze elektryczne fö Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowodować poważne obrażenia i doprowadzić do uszkodzenia urządzenia. Nie zamieniać żył L1 i N. Na przewodzie zasilającym musi znajdować się wyłącznik o min. rozwartości styku wynoszącej 3 mm, który jednocześnie przerwie dopływ napięcia do wszystkich nieuziemionych przewodów. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprądowego (FI klasa B ) do prądów stałych (uszkodzeniowych), które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Zabezpieczenie maks

20 Przyłącza elektryczne (ciąg dalszy) Podłączanie Vitocom do LON by podłączyć Vitocom, wyciągnąć przewód z wtykiem RJ 45 w dół ze wspornika regulatora. Montaż wyposażenia bezprzewodowego Czujnik temperatury zewnętrznej RF 1. Przygotowanie czujnika temperatury zewnętrznej RF do uruchomienia: Wyjąć czujnik temperatury zewnętrznej RF z opakowania i ustawić przodem do źródła światła, tak aby naładowało się wewnętrzne zasilanie. Trwa to około 15 minut. 20

21 Przyłącza elektryczne (ciąg dalszy) 2. Logowanie czujnika temperatury zewnętrznej RF w regulatorze. Instrukcja serwisu B 3. Zdjąć obudowę czujnika temperatury zewnętrznej RF B i zamontować czujnik temperatury zewnętrznej RF B. Miejsce montażu: Tak wybrać miejsce montażu, aby sygnały radiowe padały możliwie prostopadle na ściany lub inne urządzenia. Północna lub północno-zachodnia ściana budynku, na wysokości 2 do 2,5 m nad ziemią, w budynkach kilkukondygnacyjnych na wysokości górnej połowy 2. kondygnacji Nie montować nad oknami, drzwiami i wyciągami powietrza Nie montować bezpośrednio pod balkonem lub rynną Nie tynkować Wzmacniacz bezprzewodowy (wyposażenie dodatkowe) Do wzmacniania sygnału radiowego między głównym modułem bezprzewodowym w kotle grzewczym a czujnikiem temperatury zewnętrznej RF i bezprzewodowym zdalnym sterowaniem. Wskazówka Konieczny, jeśli z powodu warunków zabudowy jakość sygnału nie jest wystarczająca. 21

22 Przyłącza elektryczne (ciąg dalszy) 1. Zamocować wzmacniacz bezprzewodowy w pobliżu gniazda wtykowego. Wskazówka Nie przestawiać przełącznika DIP z tyłu. (Prawidłowe położenie patrz instrukcja serwisu.) 2. Podłączyć przewód wzmacniacza do zasilacza wtykowego. 4. Załogować wzmacniacz bezprzewodowy. Instrukcja serwisu Bezprzewodowe zdalne sterowanie Vitotrol 200 RF i Vitotrol 300 RF (wyposażenie dodatkowe) Instrukcja montażu i serwisu Vitotrol 3. Podłączyć zasilacz wtykowy do gniazda wtykowego. 22

23 Przyłącza elektryczne (ciąg dalszy) Układanie przewodów przyłączeniowych Uwaga! Przewody przyłączeniowe dotykające gorących podzespołów ulegną uszkodzeniu. Przy samodzielnym układaniu i mocowaniu przewodów przyłączeniowych należy zwracać uwagę na to, aby nie zostały przekroczone maksymalne dopuszczalne temperatury przewodów. F 5 E D B C Przyłącza niskiego napięcia B Przyłącza 230 V C Wewnętrzny zestaw uzupełniający D Płyta główna E Moduł komunikacyjny F Mufka przelotowa zasilającego przewodu elektrycznego W przypadku większego przekroju przewodu (do 714 mm) należy usunąć przepust na przewody. Przewód zamocować za pomocą założonej mufki przelotowej F (kolor biały). 23

24 Przyłącza elektryczne (ciąg dalszy) % Wtyk do przyłączenia czujnika temperatury wody w podgrzewaczu do wiązki przewodów 24

25 Zamykanie obudowy regulatora x 4. Wskazówka Moduł obsługowy można montować także w ściennym cokole montażowym (wyposażenie dodatkowe) w pobliżu kotła grzewczego. Instrukcja montażu ściennego cokołu montażowego 25

26 Montaż blachy przedniej x 3. Wskazówka Przed uruchomieniem konieczne wkręcić śruby zabezpieczające. Uruchomienie i precyzyjna regulacja Uruchomienie i precyzyjna regulacja, patrz instrukcja serwisowa. 26

27 27

28 28 Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
