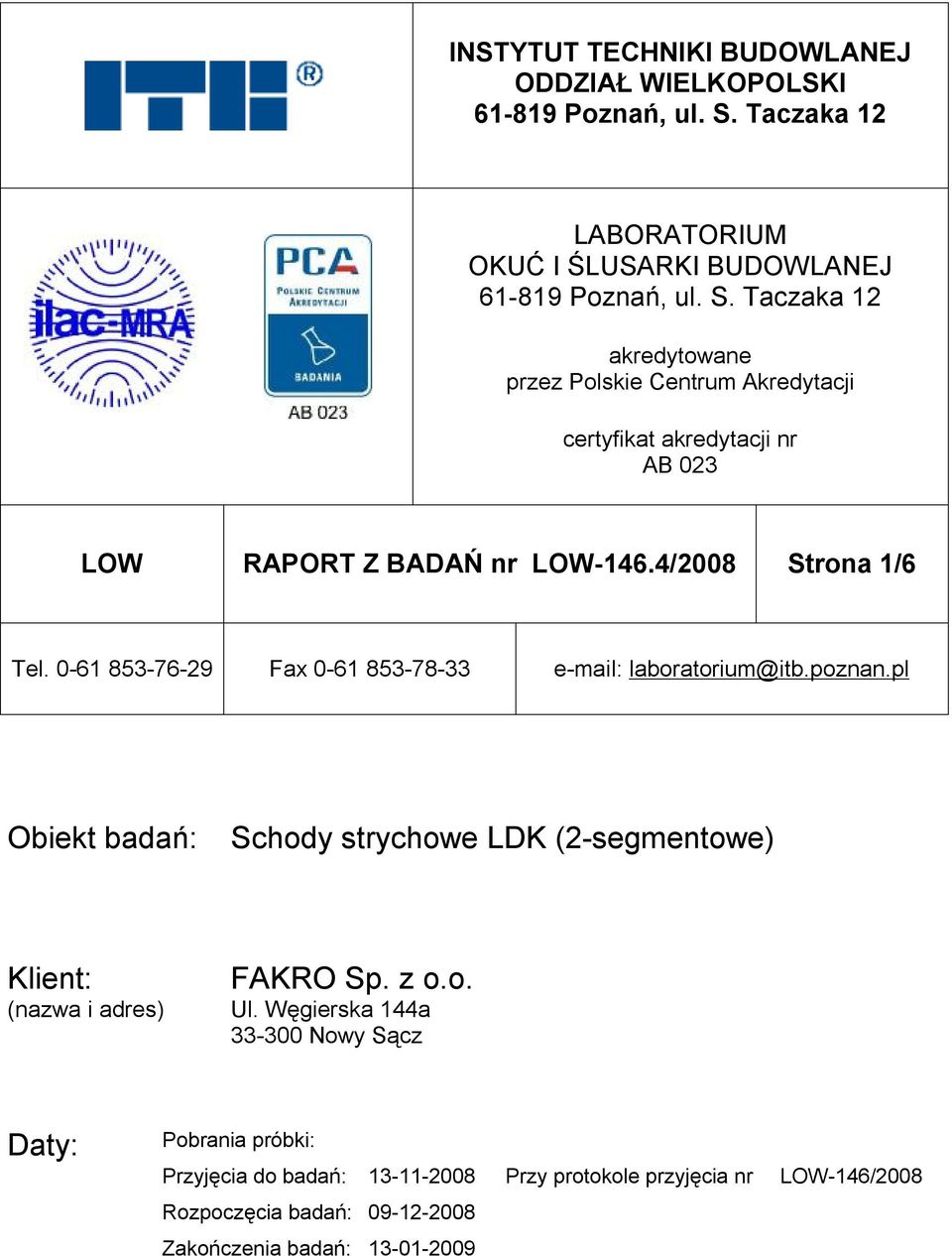

1 INSTYTUT TECHNIKI BUDOWLANEJ ODDZIAŁ WIELKOPOLSKI Poznań, ul. S. Taczaka 12 LABORATORIUM OKUĆ I ŚLUSARKI BUDOWLANEJ Poznań, ul. S. Taczaka 12 akredytowane przez Polskie Centrum Akredytacji certyfikat akredytacji nr AB 023 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 1/6 Tel Fax laboratorium@itb.poznan.pl Obiekt badań: Schody strychowe LDK (2-segmentowe) Klient: (nazwa i adres) FAKRO Sp. z o.o. Ul. Węgierska 144a Nowy Sącz Daty: Pobrania próbki: Przyjęcia do badań: Przy protokole przyjęcia nr LOW-146/2008 Rozpoczęcia badań: Zakończenia badań:

2 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 2/6 1. Dane dotyczące wyrobu i badań 1.1 Obiekt badań: Obiektem badań była drabina strychowa (schody strychowe) LDK segmentowa o wysokości przystawienia 3350 mm dostarczona do badań przez firmę FAKRO Sp. z o.o. 1.2 Dokumenty dotyczące badań: Dokument odniesienia: - PN-EN 14975:2007 Drabiny strychowe Wymagania, oznaczenie i badanie Procedury i metody badawcze: - PB LOW-001/4/ Pomiar wielkości geometrycznych - PB LOW-012/5/ Siły Pomiar i obciążenie - PN-EN 14975:2007 rozdział 5 Drabiny strychowe Wymagania, oznaczenie i badanie. Metody badań Dokumenty związane: - Katalog producenta FAKRO. Schody strychowe 2. Wyniki badania 2.1.Sprawdzenie wytrzymałości drabiny strychowej i jej elementów Wymagania wg rozdziału 5 PN-EN 14975: Metoda badania PN-EN 14975:2007 rozdział Stosowane urządzenia, aparatura i środki pomiarowe Stanowisko LOW-100, Stanowisko LOW-181, Miernik siły LOW-046, Miernik siły LOW-080, Suwmiarka LOW-156, Suwmiarka LOW-159, Miara zwijana LOW Otrzymane wyniki a) Odporność drabiny strychowej na obciążenia statyczne (pkt. 5.2 PN-EN14975:2007) Do dolnej części drabiny przymocowano kółka tak jak pokazano na rysunku 5 PN-EN 14975:2007. Następnie w środku środkowego stopnia przyłożono siłę o wartości 1000 N poprzez kostkę stalową o wymiarach mm w czasie 60 sekund a następnie zmierzono położenie drabiny (przyjęto jako położenie odniesienia zgodnie z punktem 5.2 PN-EN 14975:2007). Następnie przyłożono siłę o wartości 2600 N poprzez

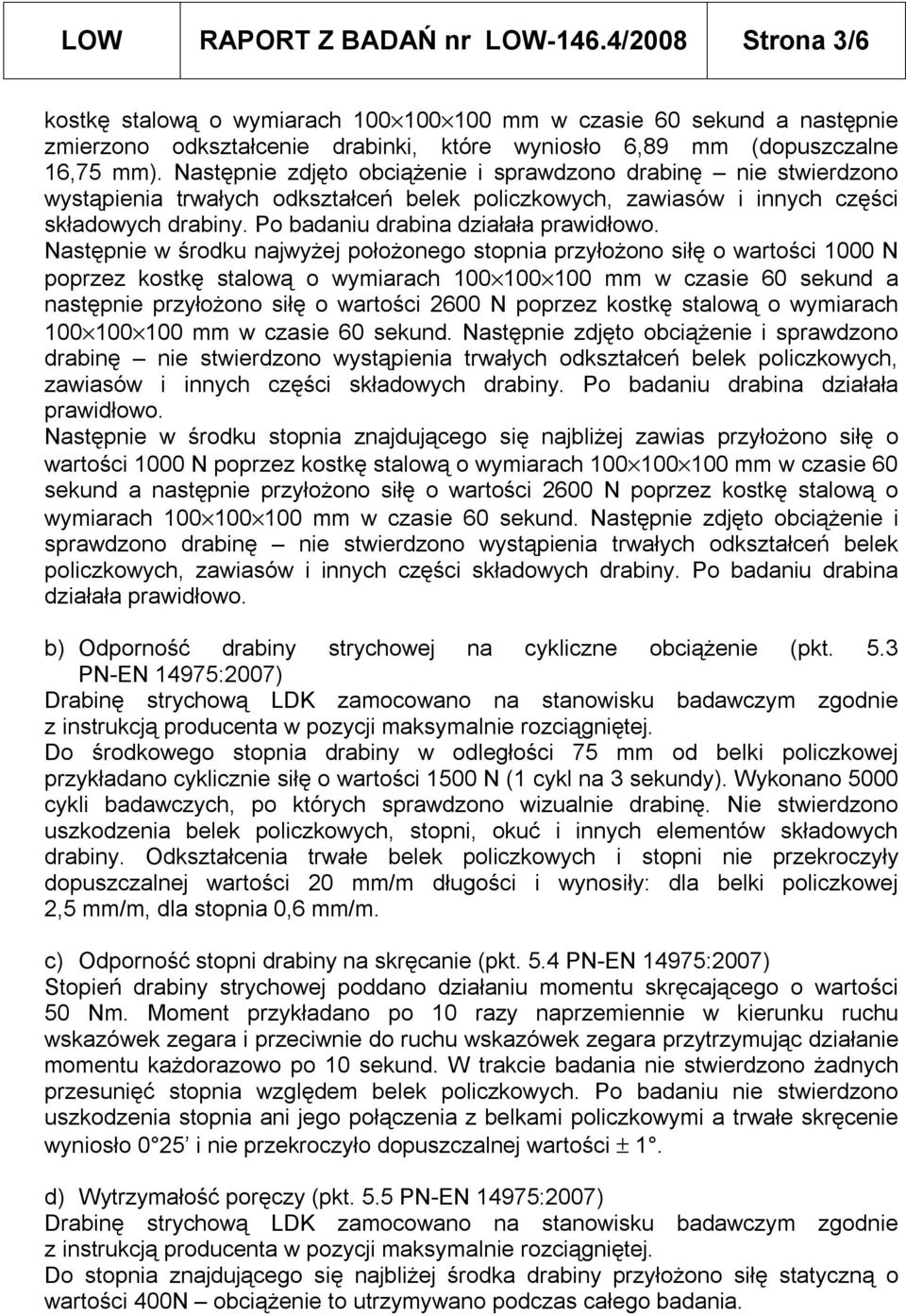

3 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 3/6 kostkę stalową o wymiarach mm w czasie 60 sekund a następnie zmierzono odkształcenie drabinki, które wyniosło 6,89 mm (dopuszczalne 16,75 mm). Następnie zdjęto obciążenie i sprawdzono drabinę nie stwierdzono wystąpienia trwałych odkształceń belek policzkowych, zawiasów i innych części składowych drabiny. Po badaniu drabina działała prawidłowo. Następnie w środku najwyżej położonego stopnia przyłożono siłę o wartości 1000 N poprzez kostkę stalową o wymiarach mm w czasie 60 sekund a następnie przyłożono siłę o wartości 2600 N poprzez kostkę stalową o wymiarach mm w czasie 60 sekund. Następnie zdjęto obciążenie i sprawdzono drabinę nie stwierdzono wystąpienia trwałych odkształceń belek policzkowych, zawiasów i innych części składowych drabiny. Po badaniu drabina działała prawidłowo. Następnie w środku stopnia znajdującego się najbliżej zawias przyłożono siłę o wartości 1000 N poprzez kostkę stalową o wymiarach mm w czasie 60 sekund a następnie przyłożono siłę o wartości 2600 N poprzez kostkę stalową o wymiarach mm w czasie 60 sekund. Następnie zdjęto obciążenie i sprawdzono drabinę nie stwierdzono wystąpienia trwałych odkształceń belek policzkowych, zawiasów i innych części składowych drabiny. Po badaniu drabina działała prawidłowo. b) Odporność drabiny strychowej na cykliczne obciążenie (pkt. 5.3 PN-EN 14975:2007) Do środkowego stopnia drabiny w odległości 75 mm od belki policzkowej przykładano cyklicznie siłę o wartości 1500 N (1 cykl na 3 sekundy). Wykonano 5000 cykli badawczych, po których sprawdzono wizualnie drabinę. Nie stwierdzono uszkodzenia belek policzkowych, stopni, okuć i innych elementów składowych drabiny. Odkształcenia trwałe belek policzkowych i stopni nie przekroczyły dopuszczalnej wartości 20 mm/m długości i wynosiły: dla belki policzkowej 2,5 mm/m, dla stopnia 0,6 mm/m. c) Odporność stopni drabiny na skręcanie (pkt. 5.4 PN-EN 14975:2007) Stopień drabiny strychowej poddano działaniu momentu skręcającego o wartości 50 Nm. Moment przykładano po 10 razy naprzemiennie w kierunku ruchu wskazówek zegara i przeciwnie do ruchu wskazówek zegara przytrzymując działanie momentu każdorazowo po 10 sekund. W trakcie badania nie stwierdzono żadnych przesunięć stopnia względem belek policzkowych. Po badaniu nie stwierdzono uszkodzenia stopnia ani jego połączenia z belkami policzkowymi a trwałe skręcenie wyniosło 0 25 i nie przekroczyło dopuszczalnej wartości ± 1. d) Wytrzymałość poręczy (pkt. 5.5 PN-EN 14975:2007) Do stopnia znajdującego się najbliżej środka drabiny przyłożono siłę statyczną o wartości 400N obciążenie to utrzymywano podczas całego badania.

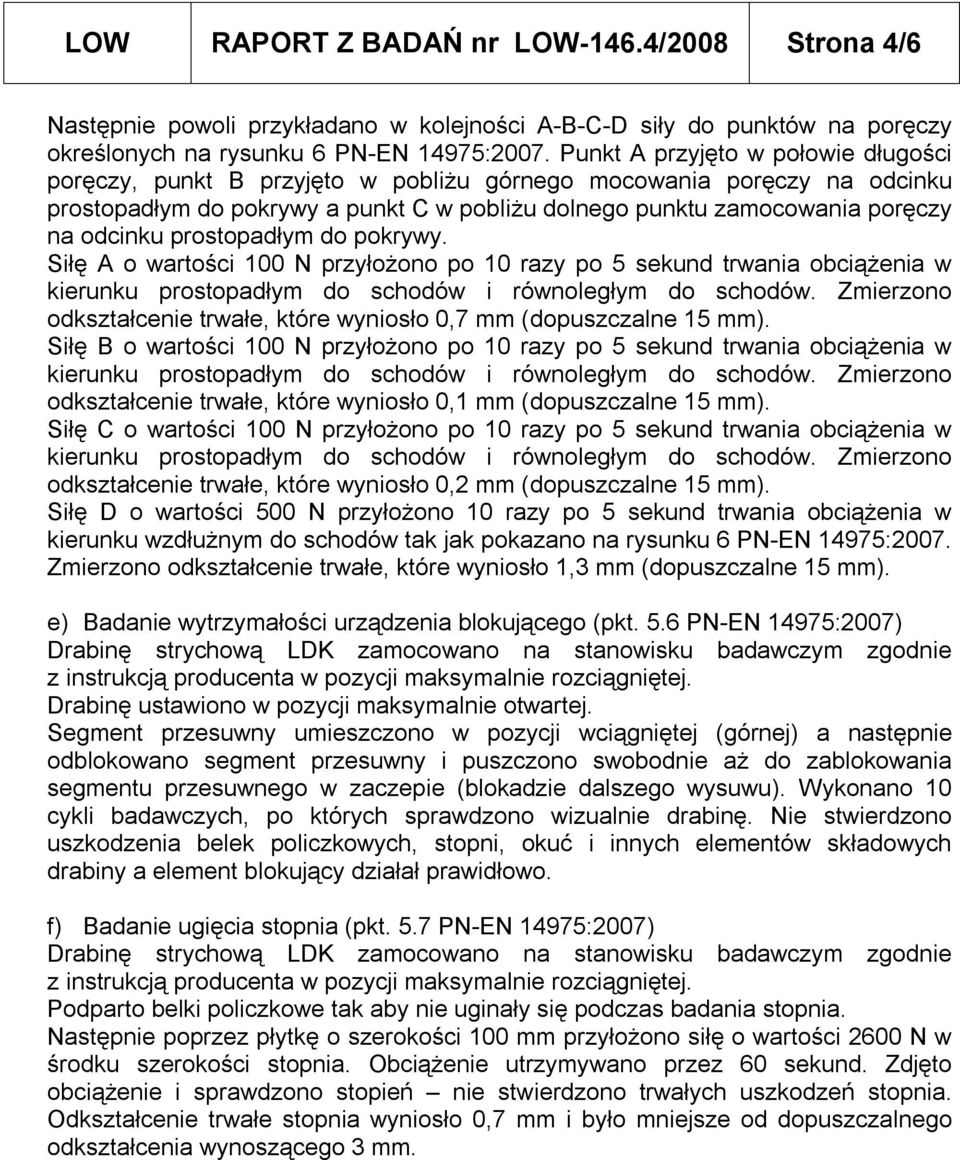

4 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 4/6 Następnie powoli przykładano w kolejności A-B-C-D siły do punktów na poręczy określonych na rysunku 6 PN-EN 14975:2007. Punkt A przyjęto w połowie długości poręczy, punkt B przyjęto w pobliżu górnego mocowania poręczy na odcinku prostopadłym do pokrywy a punkt C w pobliżu dolnego punktu zamocowania poręczy na odcinku prostopadłym do pokrywy. Siłę A o wartości 100 N przyłożono po 10 razy po 5 sekund trwania obciążenia w kierunku prostopadłym do schodów i równoległym do schodów. Zmierzono odkształcenie trwałe, które wyniosło 0,7 mm (dopuszczalne 15 mm). Siłę B o wartości 100 N przyłożono po 10 razy po 5 sekund trwania obciążenia w kierunku prostopadłym do schodów i równoległym do schodów. Zmierzono odkształcenie trwałe, które wyniosło 0,1 mm (dopuszczalne 15 mm). Siłę C o wartości 100 N przyłożono po 10 razy po 5 sekund trwania obciążenia w kierunku prostopadłym do schodów i równoległym do schodów. Zmierzono odkształcenie trwałe, które wyniosło 0,2 mm (dopuszczalne 15 mm). Siłę D o wartości 500 N przyłożono 10 razy po 5 sekund trwania obciążenia w kierunku wzdłużnym do schodów tak jak pokazano na rysunku 6 PN-EN 14975:2007. Zmierzono odkształcenie trwałe, które wyniosło 1,3 mm (dopuszczalne 15 mm). e) Badanie wytrzymałości urządzenia blokującego (pkt. 5.6 PN-EN 14975:2007) Drabinę ustawiono w pozycji maksymalnie otwartej. Segment przesuwny umieszczono w pozycji wciągniętej (górnej) a następnie odblokowano segment przesuwny i puszczono swobodnie aż do zablokowania segmentu przesuwnego w zaczepie (blokadzie dalszego wysuwu). Wykonano 10 cykli badawczych, po których sprawdzono wizualnie drabinę. Nie stwierdzono uszkodzenia belek policzkowych, stopni, okuć i innych elementów składowych drabiny a element blokujący działał prawidłowo. f) Badanie ugięcia stopnia (pkt. 5.7 PN-EN 14975:2007) Podparto belki policzkowe tak aby nie uginały się podczas badania stopnia. Następnie poprzez płytkę o szerokości 100 mm przyłożono siłę o wartości 2600 N w środku szerokości stopnia. Obciążenie utrzymywano przez 60 sekund. Zdjęto obciążenie i sprawdzono stopień nie stwierdzono trwałych uszkodzeń stopnia. Odkształcenie trwałe stopnia wyniosło 0,7 mm i było mniejsze od dopuszczalnego odkształcenia wynoszącego 3 mm.

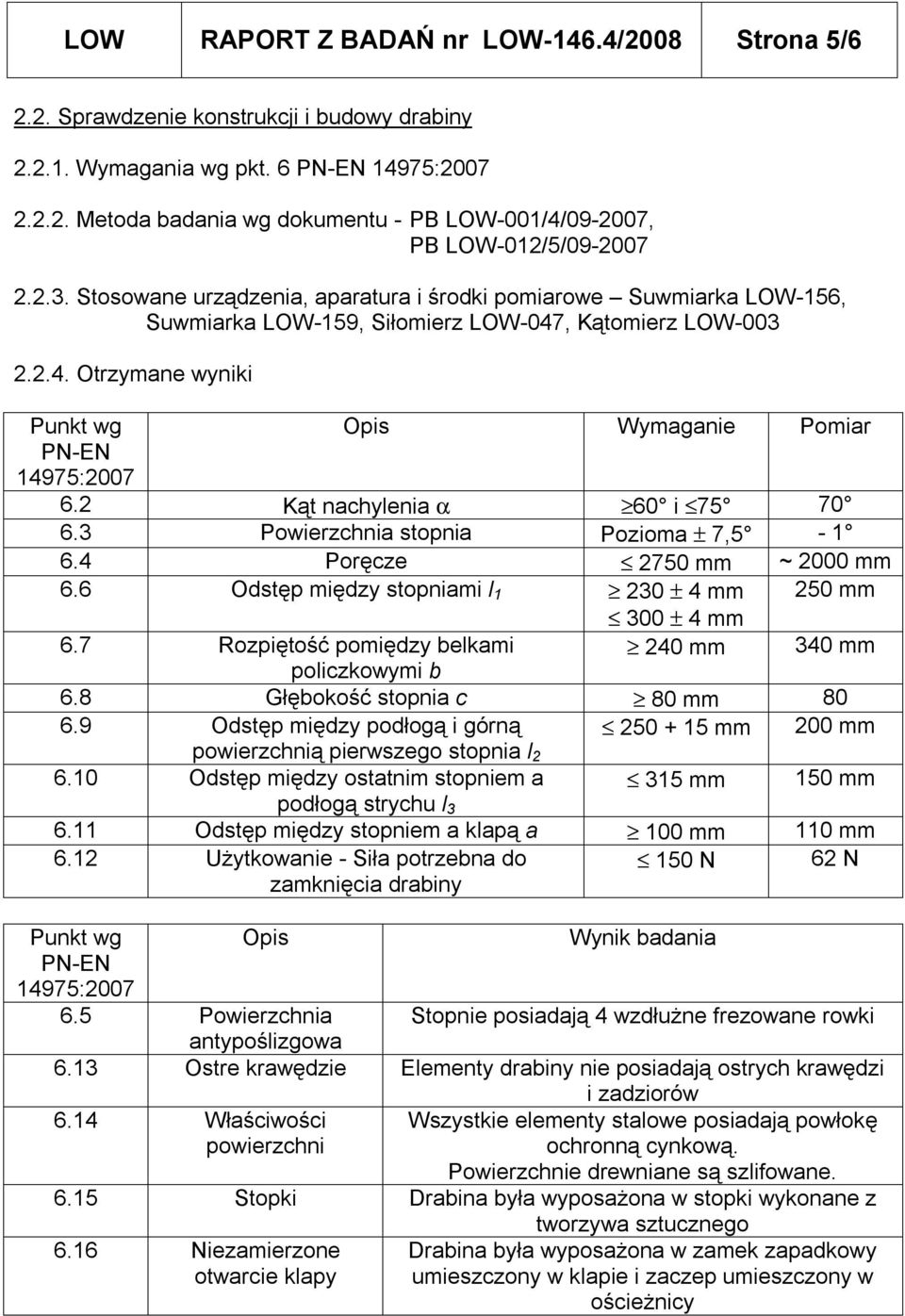

5 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 5/ Sprawdzenie konstrukcji i budowy drabiny Wymagania wg pkt. 6 PN-EN 14975: Metoda badania wg dokumentu - PB LOW-001/4/ , PB LOW-012/5/ Stosowane urządzenia, aparatura i środki pomiarowe Suwmiarka LOW-156, Suwmiarka LOW-159, Siłomierz LOW-047, Kątomierz LOW Otrzymane wyniki Punkt wg Opis Wymaganie Pomiar PN-EN 14975: Kąt nachylenia α 60 i Powierzchnia stopnia Pozioma ± 7, Poręcze 2750 mm ~ 2000 mm 6.6 Odstęp między stopniami l ± 4 mm 250 mm 300 ± 4 mm 6.7 Rozpiętość pomiędzy belkami 240 mm 340 mm policzkowymi b 6.8 Głębokość stopnia c 80 mm Odstęp między podłogą i górną mm 200 mm powierzchnią pierwszego stopnia l Odstęp między ostatnim stopniem a 315 mm 150 mm podłogą strychu l Odstęp między stopniem a klapą a 100 mm 110 mm 6.12 Użytkowanie - Siła potrzebna do zamknięcia drabiny 150 N 62 N Punkt wg Opis Wynik badania PN-EN 14975: Powierzchnia Stopnie posiadają 4 wzdłużne frezowane rowki antypoślizgowa 6.13 Ostre krawędzie Elementy drabiny nie posiadają ostrych krawędzi i zadziorów 6.14 Właściwości powierzchni Wszystkie elementy stalowe posiadają powłokę ochronną cynkową. Powierzchnie drewniane są szlifowane Stopki Drabina była wyposażona w stopki wykonane z 6.16 Niezamierzone otwarcie klapy tworzywa sztucznego Drabina była wyposażona w zamek zapadkowy umieszczony w klapie i zaczep umieszczony w ościeżnicy

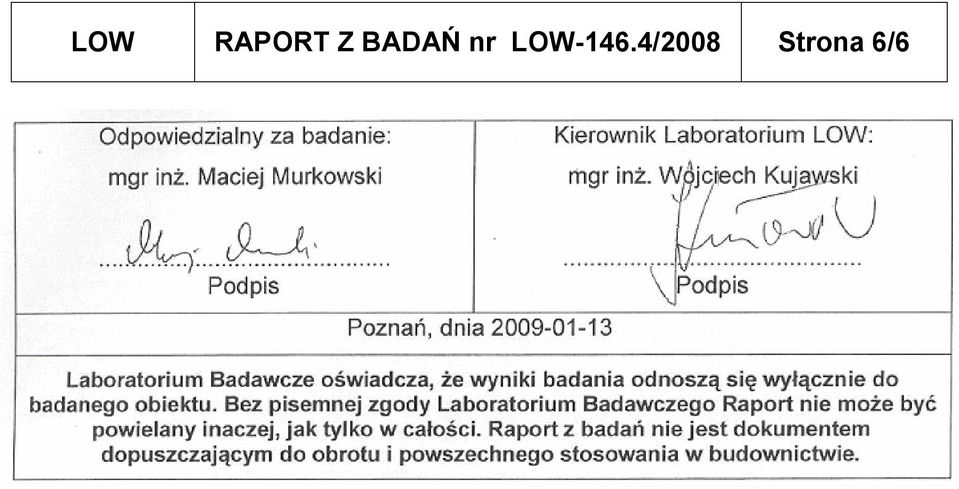

6 LOW RAPORT Z BADAŃ nr LOW-146.4/2008 Strona 6/6
