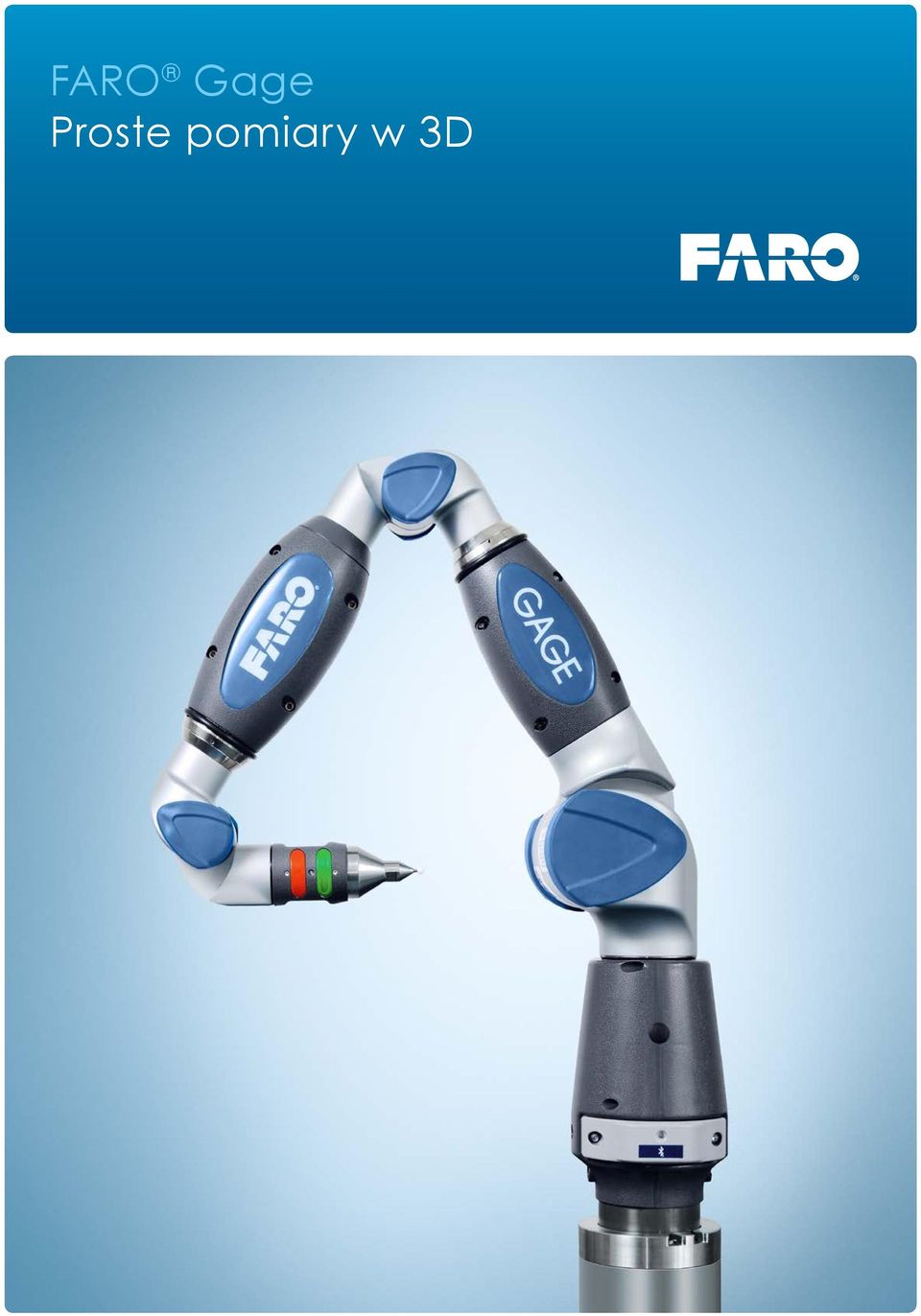

FARO Gage Proste pomiary w 3D

Transkrypt

1 FARO Gage roste pomiary w 3D

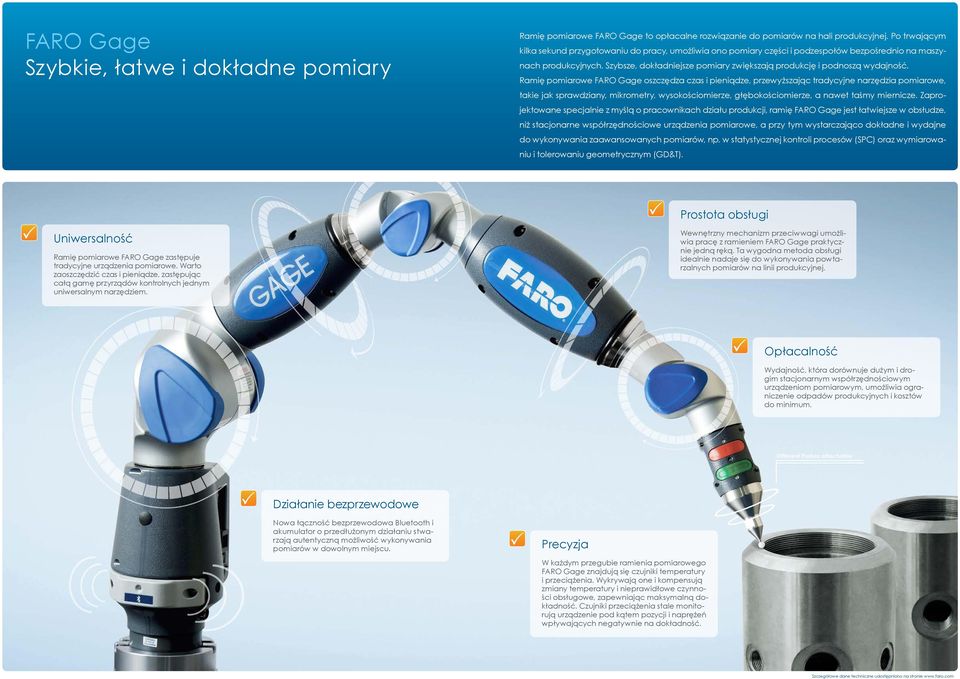

2 FARO Gage Szybkie, łatwe i dokładne pomiary Ramię pomiarowe FARO Gage to opłacalne rozwiązanie do pomiarów na hali produkcyjnej. o trwającym kilka sekund przygotowaniu do pracy, umożliwia ono pomiary części i podzespołów bezpośrednio na maszynach produkcyjnych. Szybsze, dokładniejsze pomiary zwiększają produkcję i podnoszą wydajność. Ramię pomiarowe FARO Gage oszczędza czas i pieniądze, przewyższając tradycyjne narzędzia pomiarowe, takie jak sprawdziany, mikrometry, wysokościomierze, głębokościomierze, a nawet taśmy miernicze. Zaprojektowane specjalnie z myślą o pracownikach działu produkcji, ramię FARO Gage jest łatwiejsze w obsłudze, niż stacjonarne współrzędnościowe urządzenia pomiarowe, a przy tym wystarczająco dokładne i wydajne do wykonywania zaawansowanych pomiarów, np. w statystycznej kontroli procesów (SC) oraz wymiarowaniu i tolerowaniu geometrycznym (GD&T). Uniwersalność Ramię pomiarowe FARO Gage zastępuje tradycyjne urządzenia pomiarowe. Warto zaoszczędzić czas i pieniądze, zastępując całą gamę przyrządów kontrolnych jednym uniwersalnym narzędziem. rostota obsługi Wewnętrzny mechanizm przeciwwagi umożliwia pracę z ramieniem FARO Gage praktycznie jedną ręką. Ta wygodna metoda obsługi idealnie nadaje się do wykonywania powtarzalnych pomiarów na linii produkcyjnej. Opłacalność Wydajność, która dorównuje dużym i drogim stacjonarnym współrzędnościowym urządzeniom pomiarowym, umożliwia ograniczenie odpadów produkcyjnych i kosztów do minimum. Different robes attachable Działanie bezprzewodowe Nowa łączność bezprzewodowa Bluetooth i akumulator o przedłużonym działaniu stwarzają autentyczną możliwość wykonywania pomiarów w dowolnym miejscu. recyzja W każdym przegubie ramienia pomiarowego FARO Gage znajdują się czujniki temperatury i przeciążenia. Wykrywają one i kompensują zmiany temperatury i nieprawidłowe czynności obsługowe, zapewniając maksymalną dokładność. Czujniki przeciążenia stale monitorują urządzenie pod kątem pozycji i naprężeń wpływających negatywnie na dokładność.

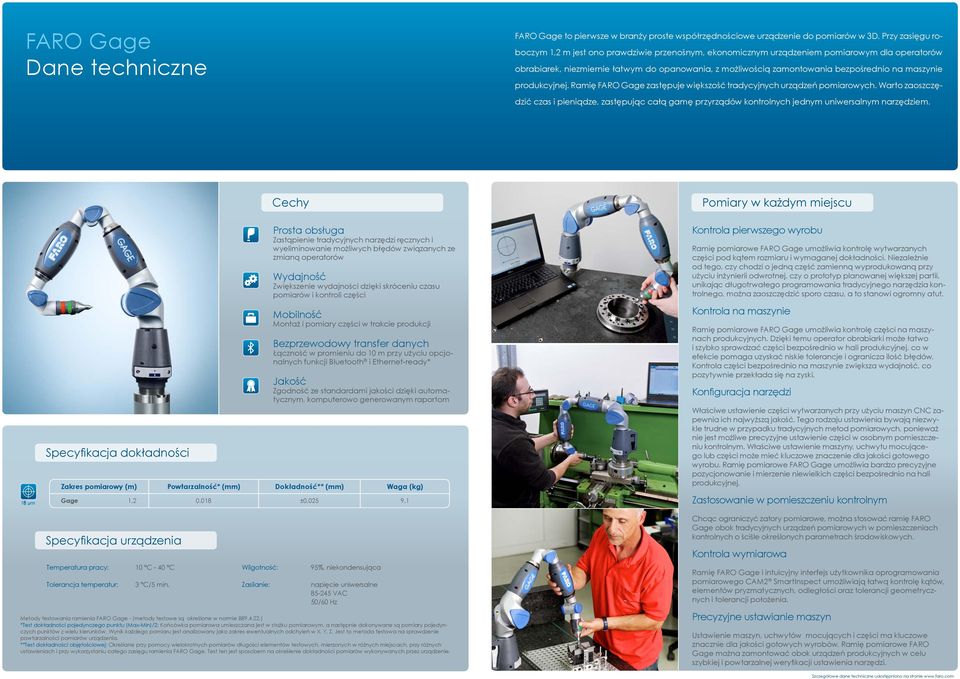

3 FARO Gage Dane techniczne FARO Gage to pierwsze w branży proste współrzędnościowe urządzenie do pomiarów w 3D. rzy zasięgu roboczym 1,2 m jest ono prawdziwie przenośnym, ekonomicznym urządzeniem pomiarowym dla operatorów obrabiarek, niezmiernie łatwym do opanowania, z możliwością zamontowania bezpośrednio na maszynie produkcyjnej. Ramię FARO Gage zastępuje większość tradycyjnych urządzeń pomiarowych. Warto zaoszczędzić czas i pieniądze, zastępując całą gamę przyrządów kontrolnych jednym uniwersalnym narzędziem. 18 µm Specyfikacja dokładności Cechy rosta obsługa Zastąpienie tradycyjnych narzędzi ręcznych i wyeliminowanie możliwych błędów związanych ze zmianą operatorów Wydajność Zwiększenie wydajności dzięki skróceniu czasu pomiarów i kontroli części Mobilność Montaż i pomiary części w trakcie produkcji Bezprzewodowy transfer danych Łączność w promieniu do 10 m przy użyciu opcjonalnych funkcji Bluetooth i Ethernet-ready* Jakość Zgodność ze standardami jakości dzięki automatycznym, komputerowo generowanym raportom Zakres pomiarowy (m) owtarzalność* (mm) Dokładność** (mm) Waga (kg) Gage 1,2 0,018 ±0,025 9,1 omiary w każdym miejscu Kontrola pierwszego wyrobu Ramię pomiarowe FARO Gage umożliwia kontrolę wytwarzanych części pod kątem rozmiaru i wymaganej dokładności. Niezależnie od tego, czy chodzi o jedną część zamienną wyprodukowaną przy użyciu inżynierii odwrotnej, czy o prototyp planowanej większej partii, unikając długotrwałego programowania tradycyjnego narzędzia kontrolnego, można zaoszczędzić sporo czasu, a to stanowi ogromny atut. Kontrola na maszynie Ramię pomiarowe FARO Gage umożliwia kontrolę części na maszynach produkcyjnych. Dzięki temu operator obrabiarki może łatwo i szybko sprawdzać części bezpośrednio w hali produkcyjnej, co w efekcie pomaga uzyskać niskie tolerancje i ogranicza ilość błędów. Kontrola części bezpośrednio na maszynie zwiększa wydajność, co pozytywnie przekłada się na zyski. Konfiguracja narzędzi Właściwe ustawienie części wytwarzanych przy użyciu maszyn CNC zapewnia ich najwyższą jakość. Tego rodzaju ustawienia bywają niezwykle trudne w przypadku tradycyjnych metod pomiarowych, ponieważ nie jest możliwe precyzyjne ustawienie części w osobnym pomieszczeniu kontrolnym. Właściwe ustawienie maszyny, uchwytu mocującego lub części może mieć kluczowe znaczenie dla jakości gotowego wyrobu. Ramię pomiarowe FARO Gage umożliwia bardzo precyzyjne pozycjonowanie i mierzenie niewielkich części bezpośrednio na hali produkcyjnej. Zastosowanie w pomieszczeniu kontrolnym Specyfikacja urządzenia Temperatura pracy: 10 C - 40 C Tolerancja temperatur: 3 C/5 min. Wilgotność: Zasilanie: 95%, niekondensująca napięcie uniwersalne VAC 50/60 Hz Metody testowania ramienia FARO Gage - (metody testowe są określone w normie B ) *Test dokładności pojedynczego punktu (Max-Min)/2: Końcówka pomiarowa umieszczana jest w stożku pomiarowym, a następnie dokonywane są pomiary pojedynczych punktów z wielu kierunków. Wynik każdego pomiaru jest analizowany jako zakres ewentualnych odchyleń w X, Y, Z. Jest to metoda testowa na sprawdzenie powtarzalności pomiarów urządzenia. **Test dokładności objętościowej: Określane przy pomocy wielokrotnych pomiarów długości elementów testowych, mierzonych w różnych miejscach, przy różnych ustawieniach i przy wykorzystaniu całego zasięgu ramienia FARO Gage. Test ten jest sposobem na określenie dokładności pomiarów wykonywanych przez urządzenie. Chcąc ograniczyć zatory pomiarowe, można stosować ramię FARO Gage obok tradycyjnych urządzeń pomiarowych w pomieszczeniach kontrolnych o ściśle określonych parametrach środowiskowych. Kontrola wymiarowa Ramię FARO Gage i intuicyjny interfejs użytkownika oprogramowania pomiarowego CAM2 SmartInspect umożliwiają łatwą kontrolę kątów, elementów pryzmatycznych, odległości oraz tolerancji geometrycznych i tolerancji położenia. recyzyjne ustawianie maszyn Ustawienie maszyn, uchwytów mocujących i części ma kluczowe znacznie dla jakości gotowych wyrobów. Ramię pomiarowe FARO Gage można zamontować obok urządzeń produkcyjnych w celu szybkiej i powtarzalnej weryfikacji ustawienia narzędzi.

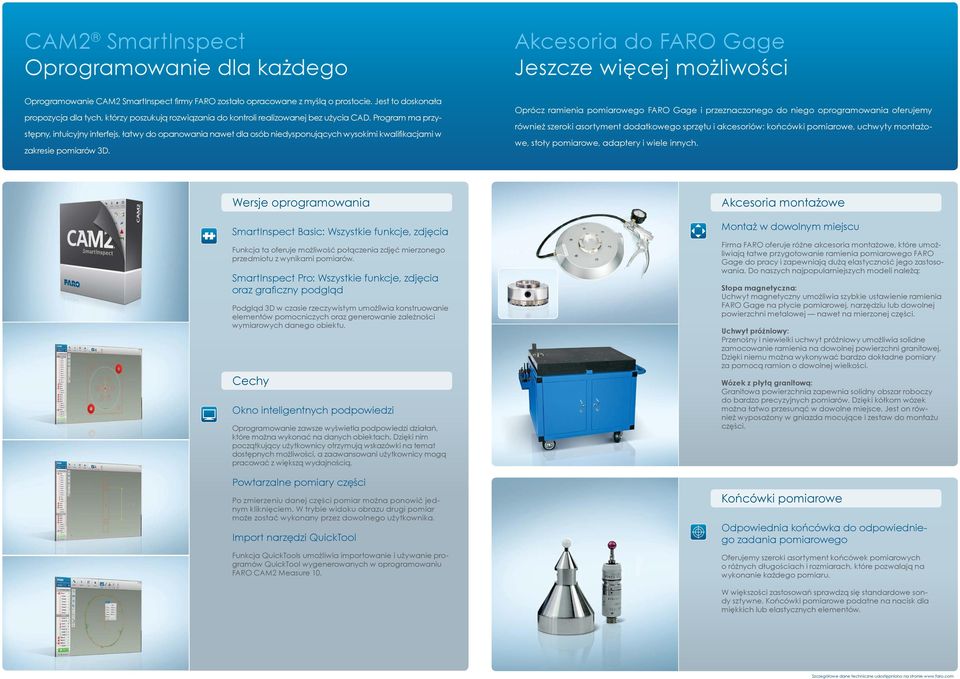

4 CAM2 SmartInspect Oprogramowanie dla każdego Akcesoria do FARO Gage Jeszcze więcej możliwości Oprogramowanie CAM2 SmartInspect firmy FARO zostało opracowane z myślą o prostocie. Jest to doskonała propozycja dla tych, którzy poszukują rozwiązania do kontroli realizowanej bez użycia CAD. rogram ma przystępny, intuicyjny interfejs, łatwy do opanowania nawet dla osób niedysponujących wysokimi kwalifikacjami w zakresie pomiarów 3D. Oprócz ramienia pomiarowego FARO Gage i przeznaczonego do niego oprogramowania oferujemy również szeroki asortyment dodatkowego sprzętu i akcesoriów: końcówki pomiarowe, uchwyty montażowe, stoły pomiarowe, adaptery i wiele innych. Wersje oprogramowania SmartInspect Basic: Wszystkie funkcje, zdjęcia Funkcja ta oferuje możliwość połączenia zdjęć mierzonego przedmiotu z wynikami pomiarów. SmartInspect ro: Wszystkie funkcje, zdjęcia oraz graficzny podgląd odgląd 3D w czasie rzeczywistym umożliwia konstruowanie elementów pomocniczych oraz generowanie zależności wymiarowych danego obiektu. Cechy Okno inteligentnych podpowiedzi Oprogramowanie zawsze wyświetla podpowiedzi działań, które można wykonać na danych obiektach. Dzięki nim początkujący użytkownicy otrzymują wskazówki na temat dostępnych możliwości, a zaawansowani użytkownicy mogą pracować z większą wydajnością. owtarzalne pomiary części o zmierzeniu danej części pomiar można ponowić jednym kliknięciem. W trybie widoku obrazu drugi pomiar może zostać wykonany przez dowolnego użytkownika. Import narzędzi QuickTool Funkcja QuickTools umożliwia importowanie i używanie programów QuickTool wygenerowanych w oprogramowaniu FARO CAM2 Measure 10. Akcesoria montażowe Montaż w dowolnym miejscu Firma FARO oferuje różne akcesoria montażowe, które umożliwiają łatwe przygotowanie ramienia pomiarowego FARO Gage do pracy i zapewniają dużą elastyczność jego zastosowania. Do naszych najpopularniejszych modeli należą: Stopa magnetyczna: Uchwyt magnetyczny umożliwia szybkie ustawienie ramienia FARO Gage na płycie pomiarowej, narzędziu lub dowolnej powierzchni metalowej nawet na mierzonej części. Uchwyt próżniowy: rzenośny i niewielki uchwyt próżniowy umożliwia solidne zamocowanie ramienia na dowolnej powierzchni granitowej. Dzięki niemu można wykonywać bardzo dokładne pomiary za pomocą ramion o dowolnej wielkości. Wózek z płytą granitową: Granitowa powierzchnia zapewnia solidny obszar roboczy do bardzo precyzyjnych pomiarów. Dzięki kółkom wózek można łatwo przesunąć w dowolne miejsce. Jest on również wyposażony w gniazda mocujące i zestaw do montażu części. Końcówki pomiarowe Odpowiednia końcówka do odpowiedniego zadania pomiarowego Oferujemy szeroki asortyment końcówek pomiarowych o różnych długościach i rozmiarach, które pozwalają na wykonanie każdego pomiaru. W większości zastosowań sprawdzą się standardowe sondy sztywne. Końcówki pomiarowe podatne na nacisk dla miękkich lub elastycznych elementów.

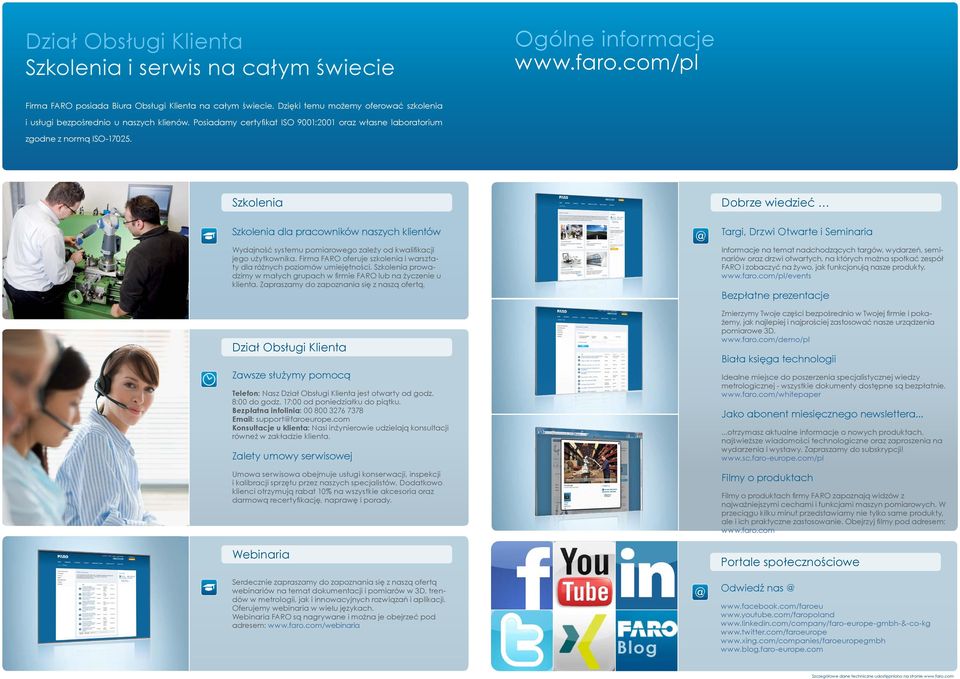

5 Dział Obsługi Klienta Szkolenia i serwis na całym świecie Ogólne informacje Firma FARO posiada Biura Obsługi Klienta na całym świecie. Dzięki temu możemy oferować szkolenia i usługi bezpośrednio u naszych klienów. osiadamy certyfikat ISO 9001:2001 oraz własne laboratorium zgodne z normą ISO Szkolenia Dobrze wiedzieć Szkolenia dla pracowników naszych klientów Wydajność systemu pomiarowego zależy od kwalifikacji jego użytkownika. Firma FARO oferuje szkolenia i warsztaty dla różnych poziomów umiejętności. Szkolenia prowadzimy w małych grupach w firmie FARO lub na życzenie u klienta. Zapraszamy do zapoznania się z naszą ofertą. Dział Obsługi Klienta Zawsze służymy pomocą Telefon: Nasz Dział Obsługi Klienta jest otwarty od godz. 8:00 do godz. 17:00 od poniedziałku do piątku. Bezpłatna infolinia: support@faroeurope.com Konsultacje u klienta: Nasi inżynierowie udzielają konsultacji równeż w zakładzie klienta. Zalety umowy serwisowej Umowa serwisowa obejmuje usługi konserwacji, inspekcji i kalibracji sprzętu przez naszych specjalistów. Dodatkowo klienci otrzymują rabat 10% na wszystkie akcesoria oraz darmową recertyfikację, naprawę i porady. Webinaria Serdecznie zapraszamy do zapoznania się z naszą ofertą webinariów na temat dokumentacji i pomiarów w 3D, trendów w metrologii, jak i innowacyjnych rozwiązań i aplikacji. Oferujemy webinaria w wielu językach. Webinaria FARO są nagrywane i można je obejrzeć pod Targi, Drzwi Otwarte i Seminaria Informacje na temat nadchodzących targów, wydarzeń, seminariów oraz drzwi otwartych, na których można spotkać zespół FARO i zobaczyć na żywo, jak funkcjonują nasze produkty. Bezpłatne prezentacje Zmierzymy Twoje części bezpośrednio w Twojej firmie i pokażemy, jak najlepiej i najprościej zastosować nasze urządzenia pomiarowe 3D. Biała księga technologii Idealne miejsce do poszerzenia specjalistycznej wiedzy metrologicznej - wszystkie dokumenty dostępne są bezpłatnie. Jako abonent miesięcznego newslettera......otrzymasz aktualne informacje o nowych produktach, najświeższe wiadomości technologiczne oraz zaproszenia na wydarzenia i wystawy. Zapraszamy do subskrypcji! Filmy o produktach Filmy o produktach firmy FARO zapoznają widzów z najważniejszymi cechami i funkcjami maszyn pomiarowych. W przeciągu kilku minut przedstawiamy nie tylko same produkty, ale i ich praktyczne zastosowanie. Obejrzyj filmy pod adresem: ortale społecznościowe Odwiedź

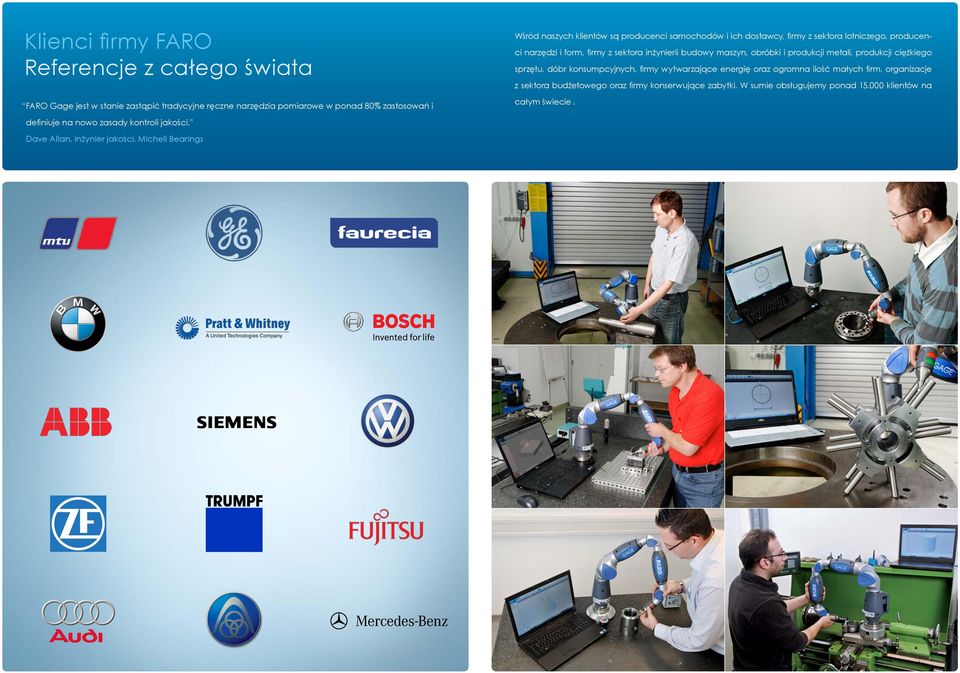

6 Klienci firmy FARO Referencje z całego świata FARO Gage jest w stanie zastąpić tradycyjne ręczne narzędzia pomiarowe w ponad 80% zastosowań i Wśród naszych klientów są producenci samochodów i ich dostawcy, firmy z sektora lotniczego, producenci narzędzi i form, firmy z sektora inżynierii budowy maszyn, obróbki i produkcji metali, produkcji ciężkiego sprzętu, dóbr konsumpcyjnych, firmy wytwarzające energię oraz ogromna ilość małych firm, organizacje z sektora budżetowego oraz firmy konserwujące zabytki. W sumie obsługujemy ponad klientów na całym świecie. definiuje na nowo zasady kontroli jakości. Dave Allan, inżynier jakości, Michell Bearings
