1 Siłownik LA22 Dane techniczne LINAK.PL/TECHLINE LINAK.PL/MEDLINE-CARELINE

LA22 LA22 to siłownik liniowy o niewielkich rozmiarach całkowitych. Znajduje zastosowanie w urządzeniach przemysłowych, rolniczych oraz sprzęcie rehabilitacyjnym.

2 LA22 LA22 to siłownik liniowy o niewielkich rozmiarach całkowitych. Znajduje zastosowanie w urządzeniach przemysłowych, rolniczych oraz sprzęcie rehabilitacyjnym. Dzięki niewielkim wymiarom zewnętrznym i podłużnej konstrukcji siłownik doskonale nadaje się do zabudowy przy niewielkiej ilości wolnego miejscach np. w wózkach inwalidzkich. Właściwości: 12/24 V DC silnik z magnesem trwałym Maks. siła 400 N (300 N przy 12V) Trzpień ze stali nierdzewnej i otwór trzpienia ze wzmocnionego tworzywa sztucznego Cykl pracy: Maks. 10% lub 2 min pracy, a następnie 18 min przerwy Temperatura otoczenia: +5 do +40 C Kompaktowy wzór Stopień szczelności: IP51 Kolor: czarny Kabel prosty o dł. 1 m bez wtyczki (bez kabla w przypadku IP 51) Prędkość maks.: 37 mm/s Bardzo niski poziom hałasu Maks. długość skoku: 200 mm Temperatura magazynowania: od - 40 do + 70 C Opcje: Stopień szczelności: IP 65 (tylko tylny uchwyt mocujący D i E) Zasady użytkowania: Should LA22 be used with a non LINAK control unit, please ask the nearest LINAK representative for further details. LINAK.PL/TECHLINE LINAK.PL/MEDLINE-CARELINE

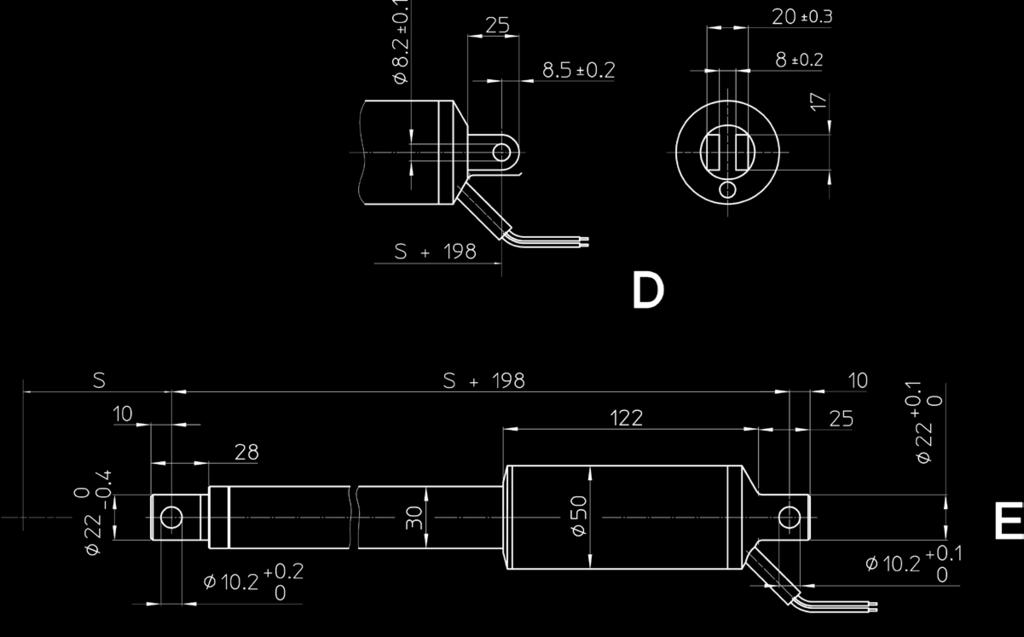

3 Specyfikacja techniczna: Typ Siła maks. przy pchaniu (N) Blokada samoczynna maks. (pchaniu) (N) Siła maks. przy ciągnięciu (N) Blokada samoczynna maks. (ciągnięcie) (N) Typowa szybkość (mm/s) 0/ pełne obciążenie* Długość skoku (mm) Cykl pracy (%) Typowe natężenie przy pełnym obciążeniu (A) 12V 24V Skok 1 mm Skok 0,8 mm Skok 0,8 mm Skrzynki kontrolne LINAK pozwalają na zwieranie zacisków (styków) silników siłowników, gdy siłowniki nie pracują. Takie rozwi ązanie zapewnia większą zdolność do samoblokowania siłownika. Jeżeli siłownik nie jest podłączony do skrzynki kontrolnej LINAK, zaciski silnika muszą zostać zwarte, aby poprawić parametry samoczynnej blokady siłownika. Powyższe wartości uzyskano w temperaturze otoczenia 20 C Aktualnie nie są dostępne dane na temat parametrów ciągnięcia. W celu uzyskania dalszych informacji prosimy o kontakt z LINAK A/S. Wymiary:

w zależnośi od obciążenie LA22 24V: Natężenie prądu w zależnośi

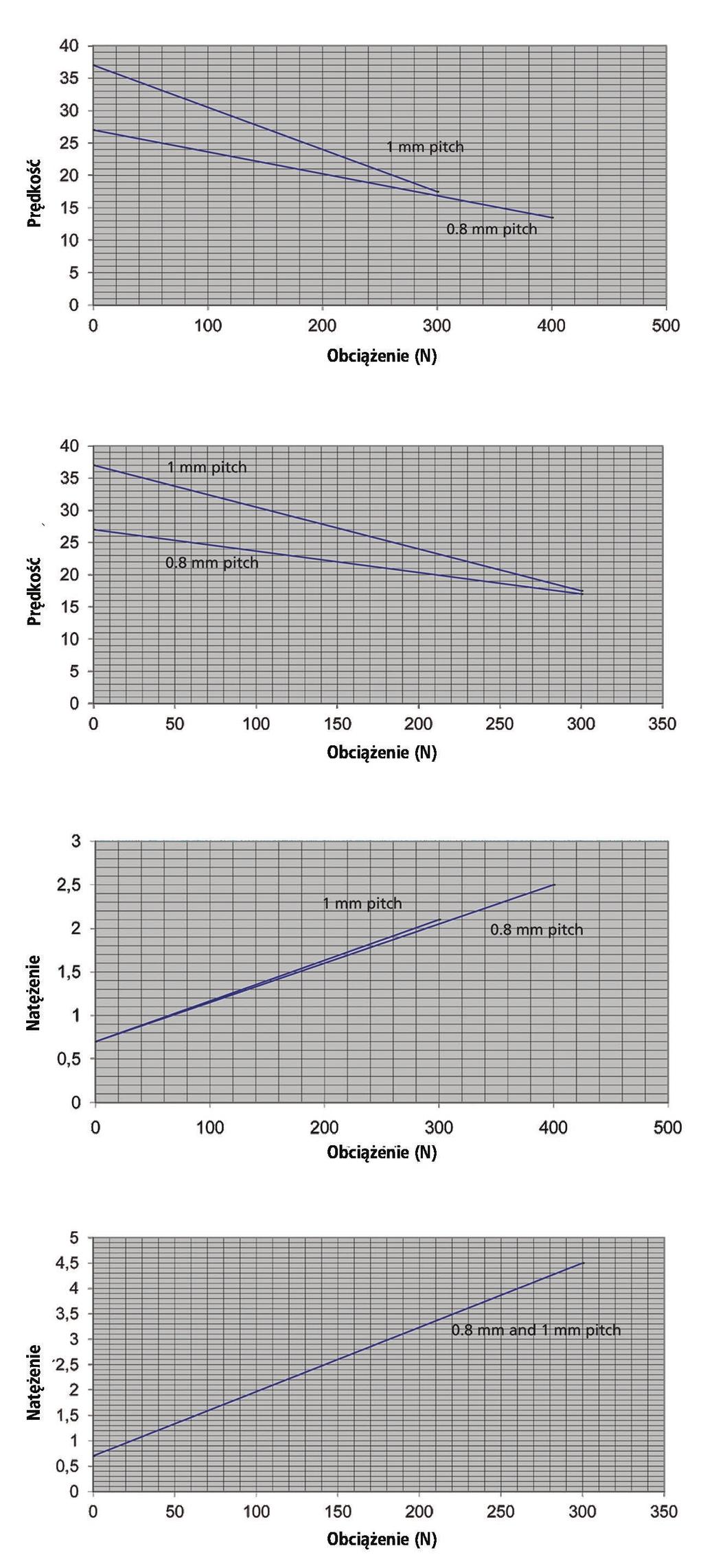

4 LA22 Wykresy pokazujące prędkość / natężenie względem obciążenia LA22 24V: Szybkość w zależnośi od obciążenie LA22 12V: Szybkość w zależnośi od obciążenie LA22 24V: Natężenie prądu w zależnośi od obciążenie LA22 12V: Natężenie prądu w zależnośi od obciążenie

5 LA22 Przykładowe zamówienie: 22 X XXX - XX XX XX XX (bez kabla w przypadku IP51) Kabel: Wersja IP: Silnik: Długość skoku: Skok na wrzecionie: 000: Typ tylnego uchwytu mocującego: Typ siłownika: 0 = czarny prosty o dł. 1 m 0 = IP51, 1 = IP65 12 = 12V, 24 = 24V 05 = 0.8 mm 06 = 1.0 mm D, E Akcesoria CS16: elektryczny wyłącznik krańcowy, wyłącza zasilanie siłownika w położeniu krańcowym Możliwość podłączenia pilota do CS16 LS/LSD: wyłącznik krańcowy, mocowany do siłownika Inne informacje LA22 db (A) 50; metoda pomiarowa DS/EN ISO 3746, siłownik bez obciążenia ZASILANIE PRĄDEM ELEKTRYCZNYM SIŁOWNIKA LINIOWEGO MUSI ZOSTAĆ PRZERWANE W PRZYPADKU PRZECIĄŻENIA LUB KIEDY SIŁOWNIK DOCIERA DO SWOJEGO POŁOŻENIA KRAŃCOWEGO.

8 Copyright LINAK MA M N. Chapter 5.2 Zasady użytkowania Użytkownik odpowiada za określenie przydatności produktów LINAK do konkretnych zastosowań. Firma LINAK przykłada ogromną wagę do zapewnienia rzetelnych i aktualnych informacji na temat swoich produktów. Niemniej ze względu na trwające prace nad udoskonaleniami należy spodziewać się częstych niezapowiedzianych zmian i modyfikacji produktów firmy. Dlatego też firma LINAK nie może zagwarantować, że podane informacje są prawidłowe i aktualne. Firma LINAK dokłada także wszelkich starań, aby zapewnić szybką realizację wszystkich zamówień. Niemniej z przyczyn opisanych powyżej nie jest możliwe zagwarantowanie dostępności każdego produktu. Firma LINAK zastrzega sobie prawo do wycofania ze sprzedaży produktów opisanych na swojej stronie internetowej, w katalogach i wszelkich innych publikacjach. Wszystkie transakcje podlegają ogólnym zasadom sprzedaży i dystrybucji firmy LINAK. Aby otrzymać kopię, prosimy o kontakt. I N S T R U K C J E D OT Y C Z Ą C E M O N T A Ż U O R A Z E K S P L O ATAC J I M O Ż N A Z N A L E Ź Ć W P O S Z C Z E G Ó L N Y C H I N S T R U K C J A C H O B S Ł U G I
