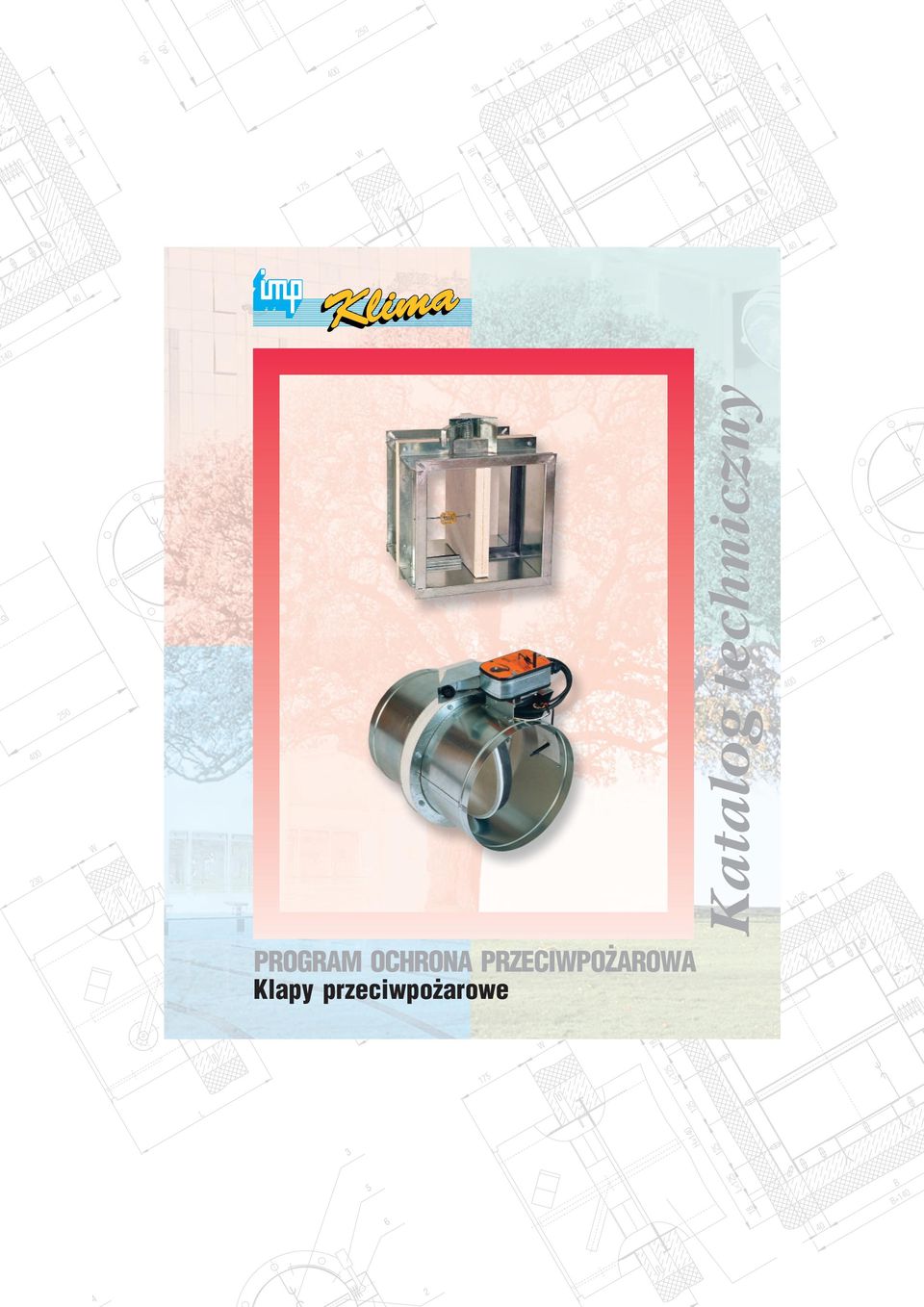

1 12 12 φd z φd n L< L< H H W L< H+1 18 L<12 12 B B W 18 3 φd n L< L<12 18 L< H+1 L< B B+1 L 16 H 17 W φd z φd n PROGRAM OCHRONA PRZECIWPOŻAROWA Klapy przeciwpożarowe 18 L< L<12 Katalog techniczny L< L H L< B B+1 2 4

2 Prostokątne klapy przeciwpożarowe PL-1 Klapy przeciwpożarowe montujemy do kanałów prostokątnych lub okrągłych na przejściu stref pożarowych. W przypadku wybuchu pożaru klapy zamykają się automatycznie i zabezpieczają przed rozprzestrzenieniem się pożaru kanałami wentylacyjnymi. Okrągłe klapy przeciwpożarowe PL-16 PL-17 Odporność ogniowa: 120 min -EIS120 (F2) Typy klap w zależności od mechanizmu zamykającego: podstawowy model ze sprężyną powrotną i elementem topikowym model z siłownikiem SPIS TREŚCI

3 PROGRAM OCHRONA PRZECIWPOŻAROWA TECHNIKA PRZECIWPOŻAROWA Klapy przeciwpożarowe Klapy przeciwpożarowe Prostokątne klapy przeciwpożarowe (PL-1) i okrągłe klapy przeciwpożarowe (PL-16, PL-17)...2 Typy...4 Montaż...10 Dane techniczne...14 Zamawianie...14 Certyfikaty...17 SPIS TREŚCI

4 PL-1, PL-16 I PL-17 PL-1 EIS 120/A3 PL-16 EIS 120/E1 PL-1, PL-16 i PL-17 Zastosowanie: Klapy przeciwpożarowe zapobiegają rozprzestrzenianiu się ognia przez instalacje klimatyzacyjne i wentylacyjne. Instalowane są w miejscach przejść kanałów wentylacyjnych przez ściany i sufity, co pozwala na podział budynku na strefy ogniowe. Opis: Klapy przeciwpożarowe składają się z trzyczęściowej obudowy wykonanej z blachy ocynkowanej, której wewnętrzna część wykonana jest ze specjalnego materiału izolacyjnego, przegrody wykonanej ze specjalnego materiału izolacyjnego, spustu termicznego (topika) z temperaturą topnienia 70 C lub 120 C. Odporność ogniowa i klasyfikacja: Klapy przeciwpożarowe mają odporność ogniową EIS 120 Klapy przeciwpożarowe są certyfikowane zgodnie ze standardem PN-EN Typy PL-1: prostokątne klapy przeciwpożarowe PL-16: okrągłe klapy przeciwpożarowe z kołnierzem PL-17: okrągłe klapy przeciwpożarowe do montażu w kanałach spiro Typy klap w zależności od mechanizmu zamykającego: podstawowy model ze sprężyną powrotną i elementem topikowym (oznaczenie A3) model z siłownikiem (oznaczenie E1 do E19) PL-17 EIS 120/A3 2

5 PL-1, PL-16 I PL-17 WYMIARY Nominalne wymiary prostokątnych klap przeciwpożarowych PL-1 Standardowe długości klap PL-1: Standardowa długość klap PL-1 wynosi mm. B/H 10* 200* * 200* * - Wykonanie z redukcją (patrz str. 9) - Możliwe kombinacje rozmiaru przy wykonaniu z redukcją - Wykonanie nie jest możliwe Wielkości nominalne okrągłych klap przeciwpożarowych PL-16 i PL-17 PL PL * 12* Standardowe długości klap PL-16 i PL-17: Standardowa długość klap PL-16 i PL-17 wynosi mm. Na życzenie klienta istnieje możliwość wykonania klap przeciwpożarowych PL-16 i PL-17 o specjalnych wymiarach w zakresie wymiarów standardowych. * - Wykonanie z redukcją (patrz str. 9) 3

6 PL-1, PL-16 I PL-17 TYPY Typy Model prosty PL-1 EIS 120/A3 1 Wszystkie wymiary w katalogu podano w mm PL-1 EIS 120/A3/T H H B Obudowa 2. Przegroda wykonana ze specjalnego materiału izolacyjnego 3. Spust termiczny (temperatura topnienia 70 C lub 120 C) 4. Otwór rewizyjny. Dźwignia 6. Sprężyna Sposób działania: W położeniu roboczym przegroda odcinająca jest otwarta. W przypadku pożaru przy temperaturze 70 C lub 120 C roztapia się termiczny mechanizm spustowy (topik) i zwalnia sprężynę zamykającą klapę B 70 PL-16 EIS 120/A φdz φdp φdpl 4 φdp+6 4

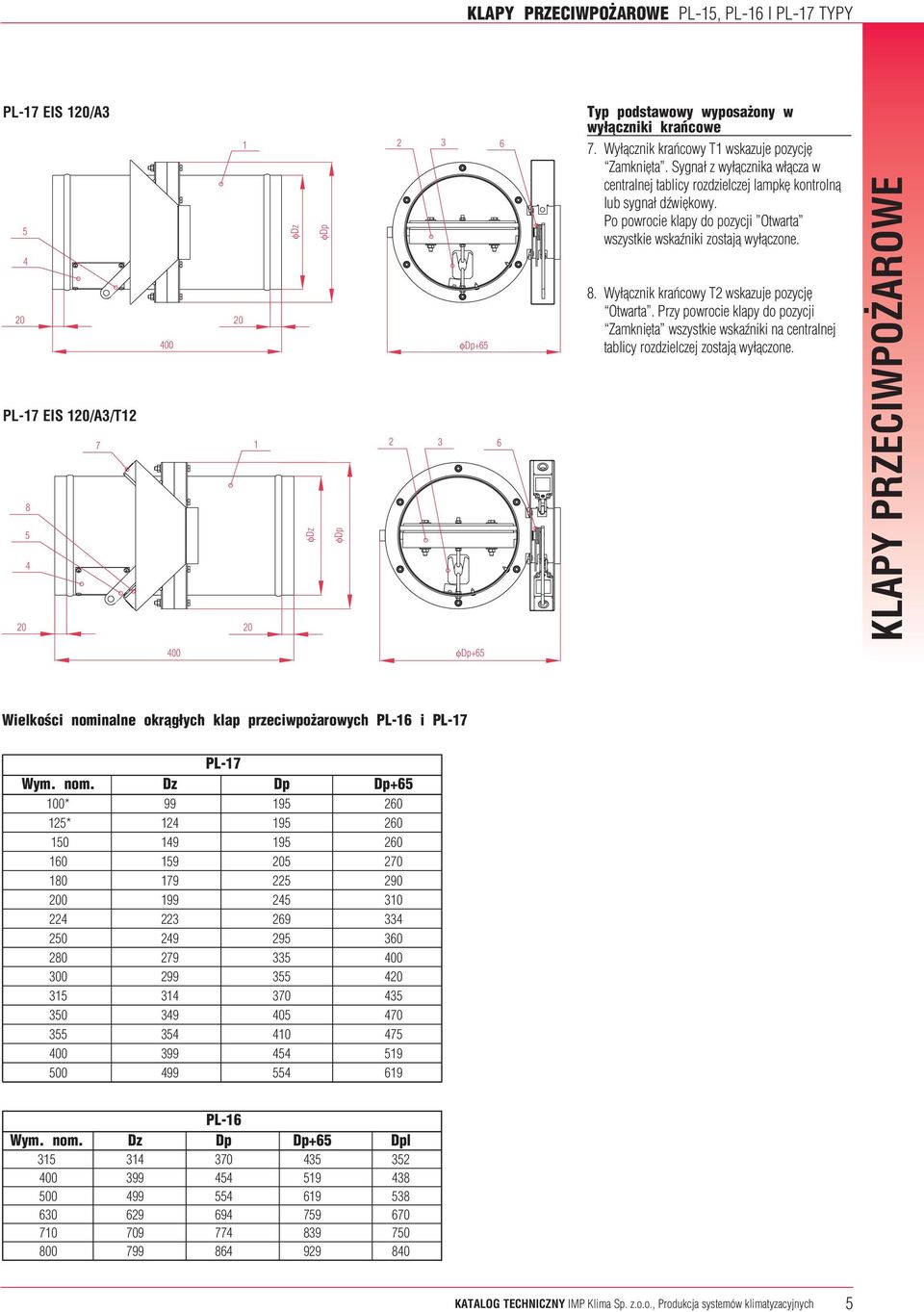

7 PL-1, PL-16 I PL-17 TYPY PL-17 EIS 120/A PL-17 EIS 120/A3/T φdz φdz φdp φdp φdp Typ podstawowy wyposażony w wyłączniki krańcowe 7. Wyłącznik krańcowy T1 wskazuje pozycję Zamknięta. Sygnał z wyłącznika włącza w centralnej tablicy rozdzielczej lampkę kontrolną lub sygnał dźwiękowy. Po powrocie klapy do pozycji Otwarta wszystkie wskaźniki zostają wyłączone. 8. Wyłącznik krańcowy T2 wskazuje pozycję Otwarta. Przy powrocie klapy do pozycji Zamknięta wszystkie wskaźniki na centralnej tablicy rozdzielczej zostają wyłączone. φdp+6 Wielkości nominalne okrągłych klap przeciwpożarowych PL-16 i PL-17 PL-17 Wym. nom. Dz Dp Dp+6 100* * PL-16 Wym. nom. Dz Dp Dp+6 Dpl

8 PL-1, PL-16 I PL-17 TYPY PL-1 EIS 120/E, E6/D Klapy przeciwpożarowe z napędem elektrycznym 10. Siłownik elektryczny PL-17 EIS 120/E/D H B φdp+10 BxH φdz φdp 70 Oprócz termicznego mechanizmu spustowego możliwe jest także zadziałanie na sygnał z centrali wykrywania i sygnalizacji pożaru. W położeniu Otwarta silnik elektryczny jest pod napięciem, dzięki wmontowanej sprężynie powrotnej przegroda zamyka klapę w momencie zaniku napięcia lub uszkodzenia przewodów elektrycznych. W warunkach normalnych tzn. gdy nie ma ognia klapa otwiera się natychmiast po przywróceniu zasilania. Model z napędem elektrycznym zawsze jest wyposażony w dwa wyłączniki krańcowe do wskazywania stanu klapy położenia Otwarta lub Zamknięta, dlatego nie ma potrzeby wyszczególniania ich przy zamówieniu. Zakres zastosowania siłowników typu BLF (Oznaczenia: E11, E12, E1, E16, E17, E19). W przypadku okrągłych klap przeciwpożarowych zakres zastosowania siłowników typu BLF wynosi od φ100 do φ00. Schemat połączeń dla modelu z napędem elektrycznym N L1 AC 24 V DC 24 V AC 230 V! Uwaga: Podłączenie 24V poprzez transformator bezpieczeństwa. BF230-T: Dla odłączenia siłownika od sieci wymagany jest wyłącznik z co najmniej 3 mm przerwą pomiędzy stykami (w stanie wyłączonym) Uwaga: S1-S6 oznaczenia na kablu 1 2 S1 S2 S3 S4 S S6 BF24-T-ST: wersja z wtyczkami odpowiednimi do połączenia z urządzeniem zasilającym i komunikacyjnym BKN Moduł BKN stosuje się w połączeniu z aparatem sterującym z komunikacją BKS24-9A. M " 80" BF24-T(-ST), BF230-T T11 T12 BAE72-S Możliwe podłączenie równoległe dalszych napędów. Należy sprawdzić pobór mocy. 6

9 PL-1, PL-16 I PL-17 TYPY PL-17 EIS 120/A3/K PL-1 EIS 120/A3/K 12 Typ podstawowy z optycznym wskaźnikiem położenia 12. Wskaźnik położenia Model podobny do podstawowego z tym, że dodatkowo wyposażony we wskaźnik położenia, który służy do wskazywania stanu położenia klapy - Otwarta lub Zamknięta. Tego rozwiązania nie można zastosować w modelach z napięciem elektrycznym. 12 7

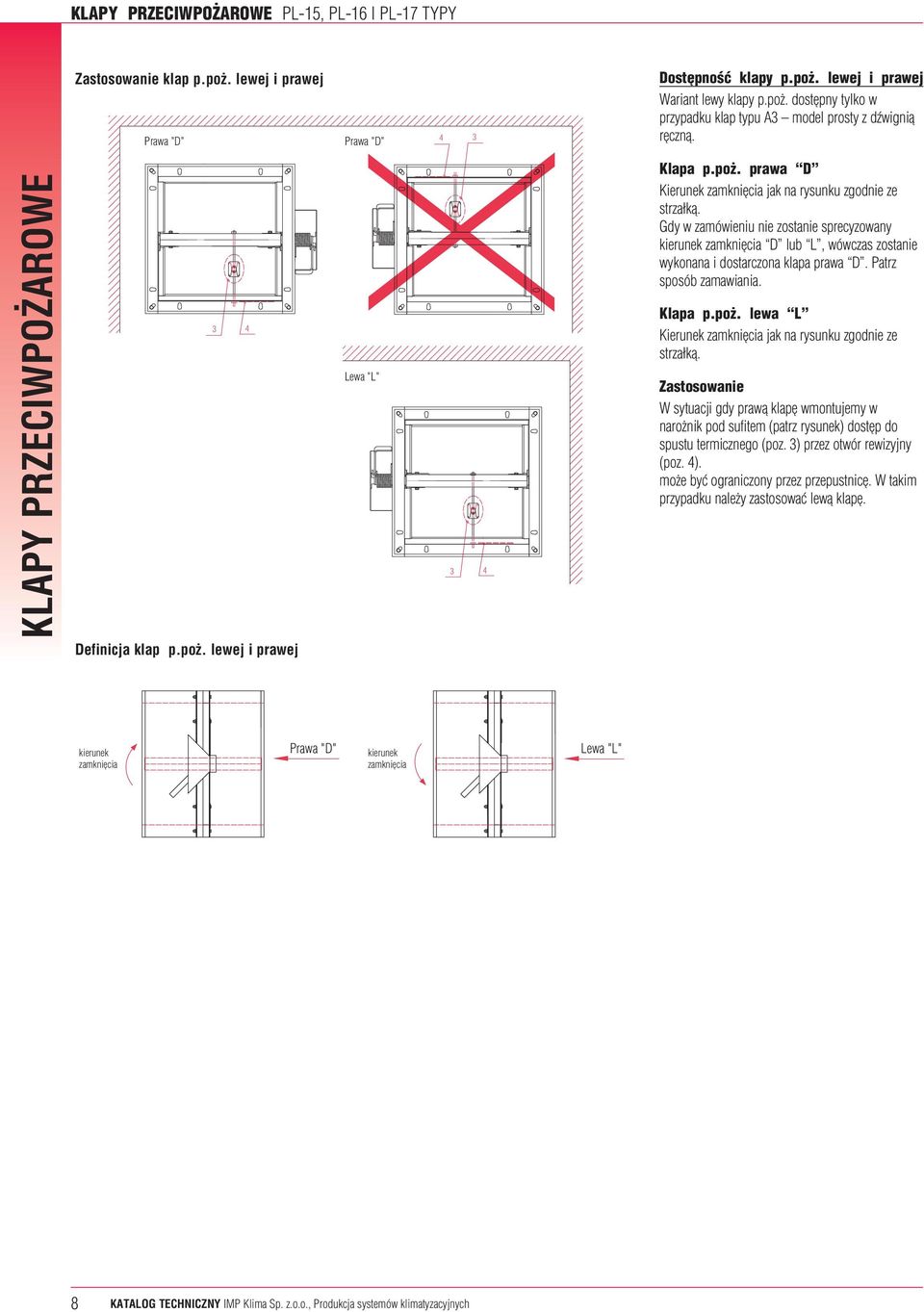

10 PL-1, PL-16 I PL-17 TYPY Zastosowanie klap p.poż. lewej i prawej Prawa "D" Prawa "D" 4 3 Dostępność klapy p.poż. lewej i prawej Wariant lewy klapy p.poż. dostępny tylko w przypadku klap typu A3 model prosty z dźwignią ręczną. 3 4 Lewa "L" 3 4 Klapa p.poż. prawa D Kierunek zamknięcia jak na rysunku zgodnie ze strzałką. Gdy w zamówieniu nie zostanie sprecyzowany kierunek zamknięcia D lub L, wówczas zostanie wykonana i dostarczona klapa prawa D. Patrz sposób zamawiania. Klapa p.poż. lewa L Kierunek zamknięcia jak na rysunku zgodnie ze strzałką. Zastosowanie W sytuacji gdy prawą klapę wmontujemy w narożnik pod sufitem (patrz rysunek) dostęp do spustu termicznego (poz. 3) przez otwór rewizyjny (poz. 4). może być ograniczony przez przepustnicę. W takim przypadku należy zastosować lewą klapę. Definicja klap p.poż. lewej i prawej kierunek zamknięcia Prawa "D" kierunek zamknięcia Lewa "L" 8

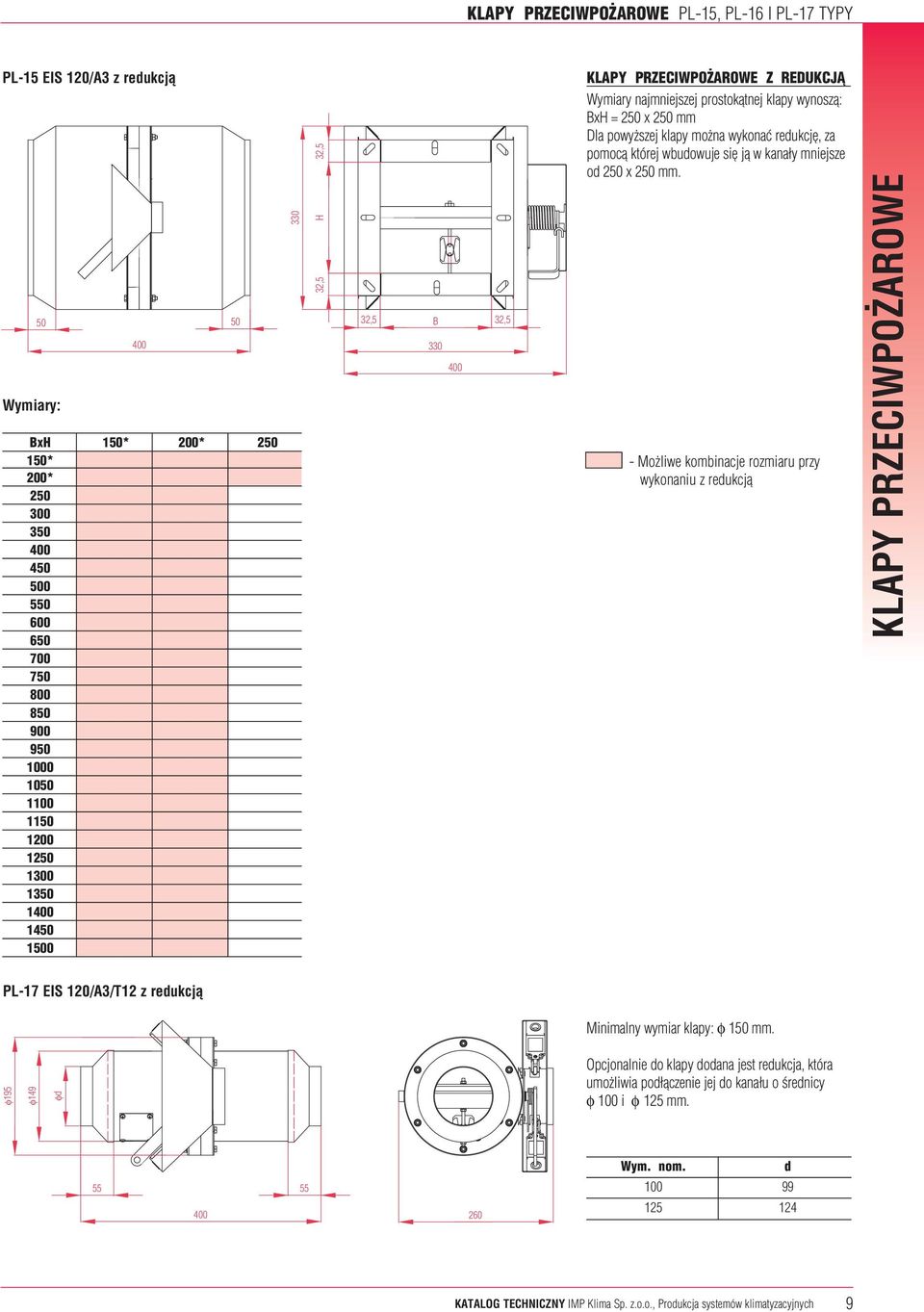

11 PL-1, PL-16 I PL-17 TYPY PL-1 EIS 120/A3 z redukcją 0 Wymiary: BxH 10* 200* 20 10* 200* , H 32, 32, B , Z REDUKCJĄ Wymiary najmniejszej prostokątnej klapy wynoszą: BxH = 20 x 20 mm Dla powyższej klapy można wykonać redukcję, za pomocą której wbudowuje się ją w kanały mniejsze od 20 x 20 mm. - Możliwe kombinacje rozmiaru przy wykonaniu z redukcją PL-17 EIS 120/A3/T12 z redukcją Minimalny wymiar klapy: φ 10 mm. φ19 φ149 φd Opcjonalnie do klapy dodana jest redukcja, która umożliwia podłączenie jej do kanału o średnicy φ 100 i φ 12 mm. 260 Wym. nom. d

12 PL-1, PL-16 I PL-17 MONTAŻ Montaż klapy PL-1 w ścianie z cegły, betonu lub betonu komórkowego 11 W 14 H B 70 B Montaż klapy PL-1 w ścianie z cegły, betonu lub betonu komórkowego W H Montaż PL-1 Klapy ppoż. zawsze montowane są w taki sposób, aby spust termiczny oraz otwór rewizyjny były dostępne od strony ściany lub sufitu. W ten sposób umożliwiony jest dozór spustu termicznego i wnętrza klapy. Klapy p.poż. typu PL-1 można montować w położeniach przedstawionych na rysunku. Początek ściany stanowi kątownik mechanizmu (poz. 14) Klapy montujemy w ściany lub stropy o takiej samej lub większej odporności ogniowej jak klapa. Dozwolona jest wbudowa w ściany z cegieł, betonu, betonu komórkowego. Minimalna dozwolona grubość ścian lub stropu z cegły, betonu lub betonu komórkowego wynosi W=10 cm. Wmontowana obudowa klapy nie może być statycznie obciążona konstrukcją budynku. Przy montażu zalecamy użycie drewnianych wsporników rozporowych (patrz rysunek). Przed montażem należy kotwice (poz 13) ustawić w sposób przedstawiony rysunku. Rysunek odnosi się do wszystkich typów klap p.poż. PL-1. Uwaga Nie można montować standardowych klap p.poż. w miejscach zagrożonych wybuchem. Nie można również montować klap w takie urządzenia wentylacyjne, które służą do odprowadzania mieszanki powietrza i gazów wybuchowych. Standardowych klap p.poż. nie można montować na zewnątrz tzn. w miejscu, gdzie byłyby poddane zmiennym warunkom pogodowym (deszcz, śnieg). Pozostałe informacje dotyczące montażu klap p.poż. zamieszczone są w Instrukcjach bezpiecznego stosowania, utrzymywania, kontroli i montażu klap. B B 12. Konserwacja Wilgotne i zanieczyszczone powietrze może osłabić zdolność funkcjonowania klap, dlatego należy klapy p.poż. kontrolować według następujących okresów czasowych: - Dla wszystkich typów klap należy wykonać całkowity przegląd 2 razy w roku. Jeśli podczas dwóch kolejnych kontroli nie stwierdzono żadnych błędów w działaniu, następne kontrole należy przeprowadzić raz do roku. - Kontrola elektrycznego mechanizmu zamykającego przy pomocy komendy z centrali lub innego zewnętrznego sygnału, powinna odbywać się cztery razy do roku H H

13 PL-1, PL-16 I PL-17 MONTAŻ Zastosowanie drewnianych nośników przy montażu klap p.poż. Dozwolone położenia klap p.poż

14 PL-1, PL-16 I PL-17 MONTAŻ Montaż klapy PL-16, PL-17 w ścianie z cegły, betonu lub betonu komórkowego φdz φdz 10 W W 14 φdp+2 φdp φdp+60 φdp φdp+6 Montaż PL-16, PL-17 Klapy p.poż. zawsze montowane są w taki sposób, aby spust termiczny oraz otwór rewizyjny były dostępne od strony ściany lub sufitu. W ten sposób umożliwiony jest dozór spustu termicznego i wnętrza klapy. Klapy p.poż. typu PL-16 można montować w położeniach przedstawionych na rysunku. Początek ściany oznaczony jest nalepką umieszczoną na pokrywie mechanizmu (poz. 14) Klapy montujemy w ściany lub stropy o takiej samej lub większej odporności ogniowej jak klapa. Dozwolona jest wbudowa w ściany z cegieł, betonu, betonu komórkowego. Minimalna dozwolona grubość ścian lub stropu z cegły, betonu lub betonu komórkowego wynosi W=10 cm. Wmontowana obudowa klapy nie może być statycznie obciążona konstrukcją budynku. Przy montażu zalecamy użycie drewnianych wsporników rozporowych (patrz rysunek). Przed montażem należy kotwice (poz. 13) ustawić w sposób przedstawiony na rysunku. Rysunek odnosi się do wszystkich typów klap p.poż. PL-16. W modelu PL-16 EIS 120 otwory montażowe na kołnierzu klapy wykonane są zgodnie ze standardem EN Uwaga Nie można montować standardowych klap p.poż. w miejscach zagrożonych wybuchem. Nie można również montować klap w takie urządzenia wentylacyjne, które służą do odprowadzania mieszanki powietrza i gazów wybuchowych. Pozostałe informacje dotyczące montażu klap p.poż. zamieszczone są w Instrukcjach bezpiecznego stosowania, utrzymywania, kontroli i montażu klap φdp+6 φdp+12 Konserwacja Wilgotne i zanieczyszczone powietrze może osłabić zdolność funkcjonowania klap, dlatego należy klapy p.poż. kontrolować według następujących okresów czasowych: - Dla wszystkich typów klap należy wykonać całkowity przegląd 2 razy w roku. Jeśli podczas dwóch kolejnych kontroli nie stwierdzono żadnych błędów w działaniu, następne kontrole należy przeprowadzić raz do roku. - Kontrola elektrycznego mechanizmu zamykającego przy pomocy komendy z centrali lub innego zewnętrznego sygnału, powinna odbywać się cztery razy do roku. 12

15 PL-1, PL-16 I PL-17 MONTAŻ Zastosowanie drewnianych wsporników rozporowych przy montażu klap p.poż. Dozwolone położenia klap p.poż

16 PL-1, PL-16 I PL-17 DANE TECHNICZNE Tabela wielkości nominalnych powierzchni efektywnych A ef (m 2 ) i współczynników oporu ( ) dla PL-1 H B/H ,030 0,041 0,061 0,082 0,103 0,123 0,144 Aef 1,0 0,86 0,77 0,71 0,67 0,6 0, ,039 0,02 0,077 0,103 0,128 0,14 0,180 Aef 1,03 0,74 0,66 0,6 0,8 0,4 0,1 0,0 0,073 0,109 0,144 0,180 0,216 0,21 Aef 1,00 0,72 0,64 0, 0,0 0,4 0, ,072 0,09 0,1 0,186 0,232 0,277 0,323 Aef 0,98 0,68 0,8 0,0 0,43 0,41 0, 600 0,089 0,116 0,172 0,228 0,283 0,339 0,394 Aef 0,9 0,6 0, 0,4 0,42 0,39 0, ,10 0,138 0,204 0,269 0,33 0, 0,466 Aef 0,92 0,63 0,3 0,44 0, 0,37 0, ,122 0,160 0,23 0,311 0,386 0,462 0,38 Aef 0,90 0,63 0,1 0,42 0,39 0,34 0, ,138 0,181 0,267 0,32 0,438 0,24 0,609 Aef 0,88 0,62 0,0 0,42 0,37 0,33 0, ,1 0,203 0,298 0,394 0,490 0,8 0,681 Aef 0,86 0,61 0,49 0,41 0,36 0,32 0, ,172 0,224 0,330 0,436 0,41 0,647 0,72 Aef 0,84 0,60 0,47 0, 0,37 0,32 0, ,188 0,246 0,362 0,477 0,93 0,708 0,824 Aef 0,82 0,9 0,48 0,39 0,34 0,30 0, ,20 0,268 0,393 0,19 0,644 0,770 0,896 Aef 0,80 0,8 0,47 0,37 0,32 0,28 0,2 1 0,221 0,289 0,42 0,60 0,696 0,832 0,967 Aef 0,78 0,7 0,4 0,36 0,32 0,29 0, ,238 0,311 0,46 0,602 0,748 0,893 1,039 Aef 0,76 0,7 0,44 0,36 0,32 0,28 0,24 14

17 PL-1, PL-16 I PL-17 DANE TECHNICZNE Wykres strat ciśnienia i poziomu mocy akustycznej dla PL v (m/s) L WA (db(pa)) p (Pa) Wykres strat ciśnienia i poziomu mocy akustycznej dla PL-16,17 p (Pa) A ef (m²) m/s Q (m³/h) Q (m³/h) L WA (db(pa)) d (mm)

18 PL-1, PL-16 I PL-17 ZAMAWIANIE Sposób zamawiania: PL 1 EIS 120 / A / T1 / K / L B x H L D K T1 T2 T12 A3 E1 E2 E E6 E7 E9 E11 E12 E1 E16 E17 E19 PL 1 EIS 120 PL 16 EIS 120 PL 17 EIS 120 Lewa Prawa = standardowa (nie trzeba specjalnie oznaczać) Wskaźnik położenia Wyłącznik krańcowy Zamknięta Wyłącznik krańcowy Otwarta Wyłącznik krańcowy Zamknięta, Otwarta Podstawowy typ z ręczną dźwignią spust termiczny Napęd elektryczny BF24 Napęd elektryczny BF230 Napęd elektryczny BF24-T Napęd elektryczny BF230-T Napęd elektryczny BF24-st + BKN Napęd elektryczny BF24-T-st + BKN Napęd elektryczny BLF24 Napęd elektryczny BLF230 Napęd elektryczny BLF24-T Napęd elektryczny BLF230-T Napęd elektryczny BLF24-st + BKN Napęd elektryczny BLF24-T-st + BKN Prostokątna klapa przeciwpożarowa Okrągła klapa przeciwpożarowa (z kołnierzem) Okrągła klapa przeciwpożarowa (do kanałów spiro) 16

19 Testy i certyfikaty odporności ogniowej i wysoka jakość wszystkich elementów składowych Odporność ogniowa Certyfikaty Klapy przeciwpożarowe PL-1, PL-16, PL min (EIS 120(F2)) ITB Aprobata techniczna, ITB Certyfikat zgodoności 17

20 18

21 19

22 Zastrzegamy sobie prawo do zmian technicznych. 20

23 Production: IMP Klima; Design: D. T. M.; Layout: Epromak; Print: Tiskarna Ljubljana, d.d.; September 200
