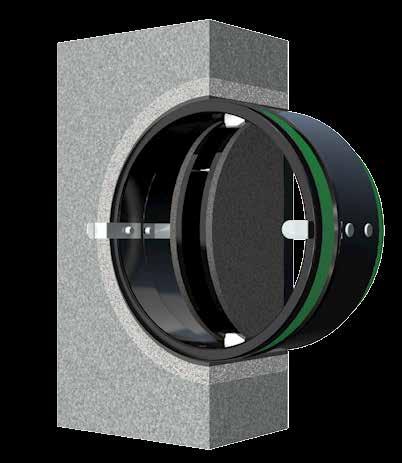

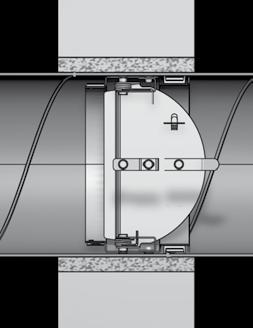

1 Informacja o produkcie Małogabarytowa klapa przeciwpożarowa typ TEC Klasyfikacja odporności ogniowej zgodnie z PN-EN Niski poziom hałasu Dostępna w następujących wielkościach: DN 80, 100 i 125 mm Deklaracja właściwości użytkowych - DoP/TEC/001/pl Zgodność z oznakowaniem CE wg przepisów europejskich

2 Spis treści Ogólnie Opis...3 Cechy ogólne...3 Bezpieczeństwo...3 Klasyfikacja odporności ogniowej zgodnie z PN-EN Sposoby montażu Montaż w litych ścianach masywnych z betonu lub gazobetonu...5 Montaż w lekkiej ścianie warstwowej...6 Charakterystyka przepływowa Diagram charakterystyki przepływowej...7 Wymiary Ramka montażowa ER (Ø100 i 125)...8 Normalna rura kanału (Ø80, 100 i 125)...8 Klapa przeciwpożarowa TEC Funkcjonalność...9 Akcesoria - elektryczny wskaźnik krańcowy typu MS-E Opcja kontrolna TEC z elektrycznym wskaźnikiem krańcowym typu MS-E...10 TEC z elektrycznym wskaźnikiem krańcowym typ MS-E...11 Schemat podłączeń...11 Schemat wskaźnika krańcowego...11 Dane techniczne - wskaźnik krańcowy Informacja o produkcie Klapa przeciwpożarowa typ TEC Zmiany techniczne zastrzeżone.

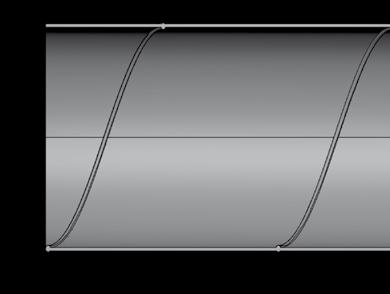

3 Ogólnie Opis Klapa przeciwpożarowa Strulik typu TEC do montażu w ścianach masywnych, lekkich ścianch warstwowych. Klapa jest montowana bezpośrednio w sekcji ppoż. Skuteczność ochrony przeciwpożarowej gwarantuje motylkowa przegroda klapy. Klapy można stosować nawet w istniejących systemach wentylacyjnych, aby móc sprostać odpowiednim wymaganiom przepisów przeciwpożarowych. Nie potrzeba żadnych specjalnych elementów połączeniowych (oszczędność czasu i kosztów). Typ TEC Cechy ogólne Ogólna charakterystyka Klasyfikacja bezpieczeństwa Klasyfikacja zgodnie z EN do EI 120 S w zależności od sytuacji montażowej Ochrona przeciwpożarowa sprawdzona zgodnie z EN ze znakiem CE zgodnie z EN Temperatura zadziałania: 72 C Największą możliwą szczelność między obudową i przegrodą klapy Bezpieczeństwo Klapy przeciwpożarowe Strulik TEC zostały sprawdzone w kraju i za granicą oraz poddane różnym seriom testowym. Obejmowały one zarówno pełną funkcjonalność oraz skuteczność ochrony przeciwpożarowej i szczelności ogniowej, a także testy specjalne na stabilność i niezawodne zadziałanie wyzwalacza topikowego. Niski poziom hałasu Mała strata ciśnienia na przekroju poprzecznym Duży przepływ powietrza Dowolny kierunek przepływu powietrza Dostępne wymiary DN 80, 100 i 125 mm Zmiany techniczne zastrzeżone. Informacja o produkcie Klapa przeciwpożarowa typ TEC 3

4 Ogólnie Klasyfikacja odporności ogniowej zgodnie z PN-EN El 120 S (300 Pa) EI 90 S (300 Pa) Masywna ściana Normalny beton / murowana Minimalna grubość 100 mm Minimalna gęstość /- 200 kg /m³ (ve i o) DN DN Masywna ściana Beton komórkowy Minimalna grubość 100 mm Minimalna gęstość 650 +/- 200 kg /m³ (ve i o) DN DN Lekka ściana warstwowa na ruszcie stalowym Minimalna grubość 100 mm (ve i o) DN Informacja o produkcie Klapa przeciwpożarowa typ TEC Zmiany techniczne zastrzeżone.

5 Sposoby montażu Ważne instrukcje montażu: Klapa przeciwpożarowa typu TEC służy do bezpośredniego wkładania do kanału okrągłego (np. rury spiro, wickelfelzrohr - WFR). Konieczne jest zapewnienie wykorzystania rury kanału, który ma tolerancję wykonania +0,5 mm. TEC musi być umieszczony w obszarze ściany (ściany pełne lub ścianki działowe) w istniejącej rurze kanału, która musi być w zaprawie lub tynku o grubości co najmniej 10 do 20 mm w lekkich ścianach działowych i mieć 10 do 50 mm zaprawy na litych ścianach lub być montowana bezpośrednio podczas tworzenia ściany betonowej i przejścia rury kanału. Ważne jest, aby upewnić się, że rura kanału nie jest owalna, tylko kołowa. Montaż w litych ścianach masywnych z betonu lub gazobetonu Profesjonalna instalacja klapy przeciwpożarowej TEC odbywa się za pomocą dostarczanej blaszanej ramki montażowej lub odcinka rury metalowej lub wstawiane do standardowej rury spiralnej (Spiro). Możliwość montażu w ścianach z betonu (o grubości co najmniej 100 mm) Możliwość montażu w ścianach murowanych (o grubości co najmniej 100 mm) Możliwość montażu w ścianach z betonu komórkowego (minimum 100 mm) Montaż z zaprawą w ścianie masywnej Rura kanału Zaprawa betonowa DIN EN 998-2* ØDN * Uwaga: szczelina obwodowa > 10 do 50 mm musi być zaprawą cementową kategorii M10 zgodnie z DIN EN lub wypełnione zaprawą grupy II lub III zgodnie z DIN Dopuszczalne jest wypełnianie maszynowe zaprawą cementową kategoria M10 zgodna z DIN EN Uwaga: odległość pomiędzy dwoma klapami TEC zainstalowanymi w oddzielnych liniach wentylacyjnych, musi wynosić co najmniej 200 mm (odległość od zewnętrznej strony przewodu spiralnego lub ramy montażowej do sąsiadującej zewnętrznej rury spiro lub ramy instalacyjnej), jak również odległość pomiędzy klapą TEC a sąsiadującą przegrodą budowlaną (ściana / sufit) powinna wynosić co najmniej 75 mm (odległość od rury spiro po stronie zewnętrznej lub ramy montażowej do prostopadłego elementu nośnego). Zmiany techniczne zastrzeżone. Informacja o produkcie Klapa przeciwpożarowa typ TEC 5

6 Sposoby montażu Montaż w lekkiej ścianie warstwowej Montaż w oparciu o profile C obustronnie i z szalunkiem traconym Szalunek tracony z płyt GKF 12,5 mm Szalunek tracony z płyt GKF 12,5 mm Szalunek tracony z płyt GKF 12,5 mm, szer. 100 mm Gips lub zaprawa wg DIN EN Stalowa rura kanału lub ramka montażowa szalunek tracony z płyt GKF 12,5 mm, szer. 50 mm UW50/ CW50 profil Gips lub zaprawa wg DIN EN Ø DN80 do Ø DN Stalowa rura kanału lub ramka montażowa Wkręty do płyt gipsowokartonowych TN35 (wkręcane od wewnątrz) śruby płyt gipsowokartonowych TN35 (przykręcone z obu stron z zewnątrz) Ø DN80 do Ø DN125 12,5 12,5 rozstaw profili C - standardowo 625 mm 6 Informacja o produkcie Klapa przeciwpożarowa typ TEC Zmiany techniczne zastrzeżone.

7 Charakterystyka przepływowa Diagram charakterystyki przepływowej Klapy przeciwpożarowe typu TEC można stosować niezależnie od kierunku przepływu powietrza. Wydatek powietrza V [m 3 /h] Spadek ciśnienia Δp [Pa] Poziom mocy akustycznej L wa [db(a)] DN 80 DN 100 DN DN 80 DN 100 DN Wydatek powietrza V [m 3 /h] Uwaga: Ze względu na wentylację nie należy przekraczać prędkości powietrza 8 m / s. Zmiany techniczne zastrzeżone. Informacja o produkcie Klapa przeciwpożarowa typ TEC 7

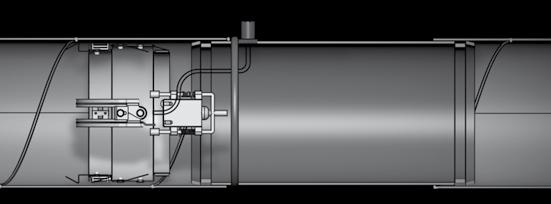

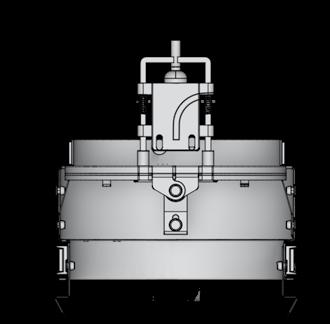

8 Wymiary Ramka montażowa ER (Ø100 i 125) ± Wymiary ER WFR TEC Øa Øb Øc d ØD DN ± 0,5 0 DN ~ ± 0,5 0 DN ~ ± 0,5 0 Normalna rura kanału (Ø80, 100 i 125) ØD wewnętrzna Øb ± 0,5 0 wewnętrzna Øa ± 0,5 0 zewnętrzna Øc ± 0,5 0 ~d Materiał: stal ocynkowana grubość 1,5 mm R1,5 R13,5 8 Informacja o produkcie Klapa przeciwpożarowa typ TEC Zmiany techniczne zastrzeżone.

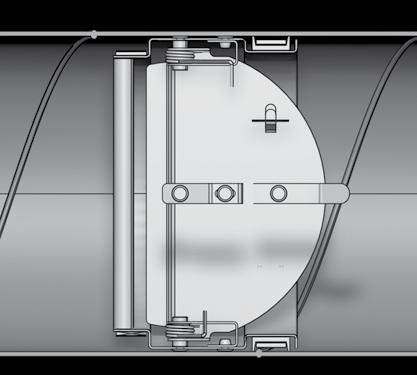

9 Klapa przeciwpożarowa TEC Funkcjonalność Klapy przeciwpożarowe Strulik do systemów wentylacji stosować wszędzie tam, gdzie są wymagania zabezpieczenia ppoż. zgodnie z przepisami bezpieczeństwa przy przechodzeniu kanału przez przegrodę oddzielenia pożarowego. W przypadku pożaru element topikowy jest wyzwalany w temperaturze 72 C i sprężyna naciągu przegrody odcinającej zamyka gwałtownie przegrodę. Skrzydła przegrody są blokowane w pozycji zamkniętej za pośrednictwem zatrzasku bezpieczeństwa. Po zakończeniu ochrony, po wyzwoleniu, sprawna klapa może być przywrócona do pozycji wyjściowej poprzez odblokowanie zatrzasków skrzydeł przegrody i założenia nowego elementu topikowego. Sprężyna zostaje ponownie naciągnięta i założony element topikowy. Uchwyt Element topikowy Skrzydło klapy Rura kanału lub ramka ER Sprężyna zamykająca Uszczelka pęczniejąca Zatrzask Zmiany techniczne zastrzeżone. Informacja o produkcie Klapa przeciwpożarowa typ TEC 9

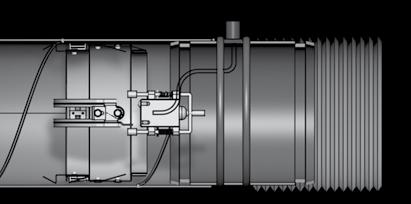

10 Akcesoria - elektryczny wskaźnik krańcowy typu MS-E Opcja kontrolna TEC z elektrycznym wskaźnikiem krańcowym typu MS-E Uwaga: Wyjąć kabel łącznika krańcowego MS-E z dławika; pozostawić pętlę kabla ok. 50 cm poza rurociągiem z opaską kablową do przeprowadzenia rewizji, tak, aby można było wyjąć bez przeszkód klapę przeciwpożarową. Dławik kabla Nypel NP Rura Aluflex (A1 DIN 4102) Strona obsługowa MS-E min. 250 Dławik kabla Rura kanału MS-E Strona obsługowa Sztucer teleskopowy SNP-S 10 Informacja o produkcie Klapa przeciwpożarowa typ TEC Zmiany techniczne zastrzeżone.

11 Akcesoria - elektryczny wskaźnik krańcowy typu MS-E TEC z elektrycznym wskaźnikiem krańcowym typ MS-E Pozycja OTWARTA Pozycja ZAMKNIĘTA Schemat podłączeń Schemat wskaźnika krańcowego Brązowy Czarny Biały Lampa 24 V / 230 V + L1 Brązowy N PE Czarny Biały Pokazano:»ZAMKNIĘTY«- czarny / biały»otwarty«- czarny / brązowy Dane techniczne - wskaźnik krańcowy MS-E Wykonanie 1 polowy styk bezpotencjałowy Stopień ochrony IP 65 Prąd / napięcie nominalne 1,9 A / 380 V lub 3 A / 240 V Zabezpieczenie przed zwarciem zabezpieczenie 6 A klasa zgodnie z IEC 269-1, VDE Certyfikacja testowane zgodnie z IEC i EN Długość kabla 2 m Przekrój kabla 3 x 0,34 mm 2 Zmiany techniczne zastrzeżone. Informacja o produkcie Klapa przeciwpożarowa typ TEC 11
