1 X POLSKO-NIEMIECKA KONFERENCJA ENERGETYKA PRZYGRANICZNA POLSKI I NIEMIEC DOŚWIADCZENIA I PERSPEKTYWY SULECHÓW, LISTOPAD 2013 SHALE GAS, TIGHT GAS MINIONY ROK W POSZUKIWANIACH mgr inż. Aldona Nowicka PGNiG SA Oddział Geologii i Eksploatacji, Ośrodek Regionalny w Pile Piła, październik 2013

2 Wejherowo 4/2009/p - aktualna do Kartuzy - Szemud 72/2009/p - aktualna do Stara Kiszewa 1/2011/p - aktualna do

3 Zainteresowanie rejonem Kościerzyna Gdańsk rozpoczęło się w 2000 roku, kiedy to w Ośrodku Regionalnym w Pile zostały opracowane projekty oraz wnioski koncesyjne dla obszarów koncesyjnych: Wejherowo, Kartuzy oraz Kościerzyna. Główna koncepcja poszukiwań w omawianym rejonie dotyczyła przede wszystkim rozpoznania utworów dolomitu głównego (bariera oolitowa) oraz utworów kambru środkowego, o którym to wówczas nie wiedzieliśmy prawie nic.

4 MAPA KONCESJI NA POSZUKIWANIE, ROZPOZNAWANIE ORAZ WYDOBYWANIE ROPY NAFTOWEJ, GAZU ZIEMNEGO I METANU Z POKŁADÓW WĘGLA KAMIENNEGO lipiec 2007 rok

5 I PRZYSZEDŁ ROK 2009

6 OBSZARY WYSTĘPOWANIA DOLNOPALEOZOICZNYCH ŁUPKÓW W POLSCE (P. Poprawa, 2010) ZASOBY WYDOBYWALNE SHALE GAS W POLSCE Wg Wood Mackenzie ( ) 1400 mld m 3 Wg Advanced Res. Int. ( ) 3000 mld m 3 Wg EIA (U.S. Department of Energy) ( ) 5300 mld m 3 Wg PIG PIB ( ) - zasoby gazu ziemnego mld m 3, - zasoby ropy naftowej mln ton Wg EIA ( ) mld m 3, w tym: - basen bałtycki mld m 3 gazu ziemnego, 160 mln ton ropy z łupków - basen lubelski 250 mld m 3 gazu ziemnego - basen podlaski 140 mld m 3 gazu ziemnego c.d.n..

2012) - zasoby gazu ziemnego 346-768 mld m 3, - zasoby ropy naftowej 215-268 mln ton Wg EIA (06.

7 MAPY KONCESJI NA POSZUKIWANIA ZŁÓŻ WĘGLOWODORÓW według stanu na r PODZIAŁ POD WZGLĘDEM TYPU ZŁÓŻ PODZIAŁ POD WZGLĘDEM KONCESJONARIUSZY

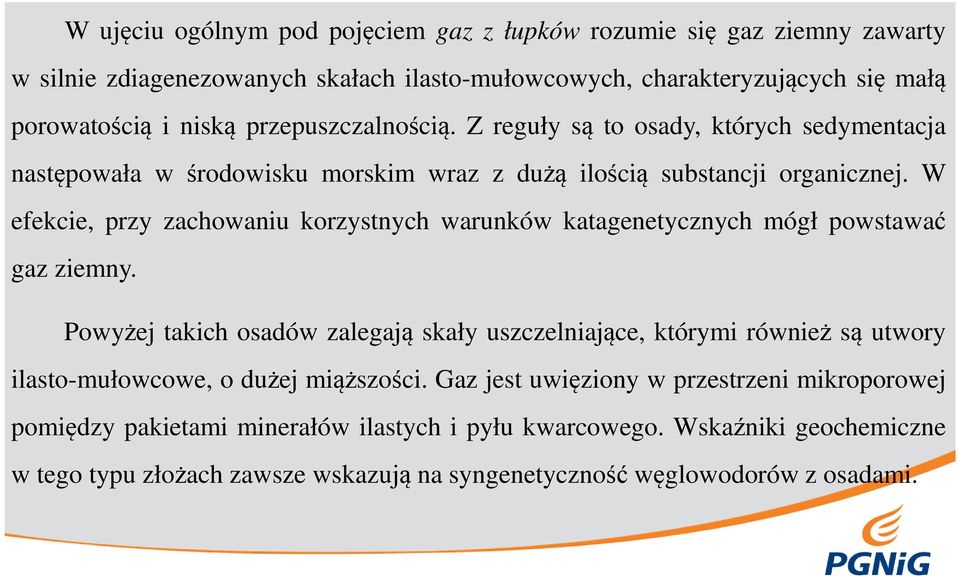

8 W ujęciu ogólnym pod pojęciem gaz z łupków rozumie się gaz ziemny zawarty w silnie zdiagenezowanych skałach ilasto-mułowcowych, charakteryzujących się małą porowatością i niską przepuszczalnością. Z reguły są to osady, których sedymentacja następowała w środowisku morskim wraz z dużą ilością substancji organicznej. W efekcie, przy zachowaniu korzystnych warunków katagenetycznych mógł powstawać gaz ziemny. Powyżej takich osadów zalegają skały uszczelniające, którymi również są utwory ilasto-mułowcowe, o dużej miąższości. Gaz jest uwięziony w przestrzeni mikroporowej pomiędzy pakietami minerałów ilastych i pyłu kwarcowego. Wskaźniki geochemiczne w tego typu złożach zawsze wskazują na syngenetyczność węglowodorów z osadami.

W efekcie, przy zachowaniu korzystnych warunków katagenetycznych mógł powstawać gaz ziemny.

9 from Midnight Oil and Gas, 2009

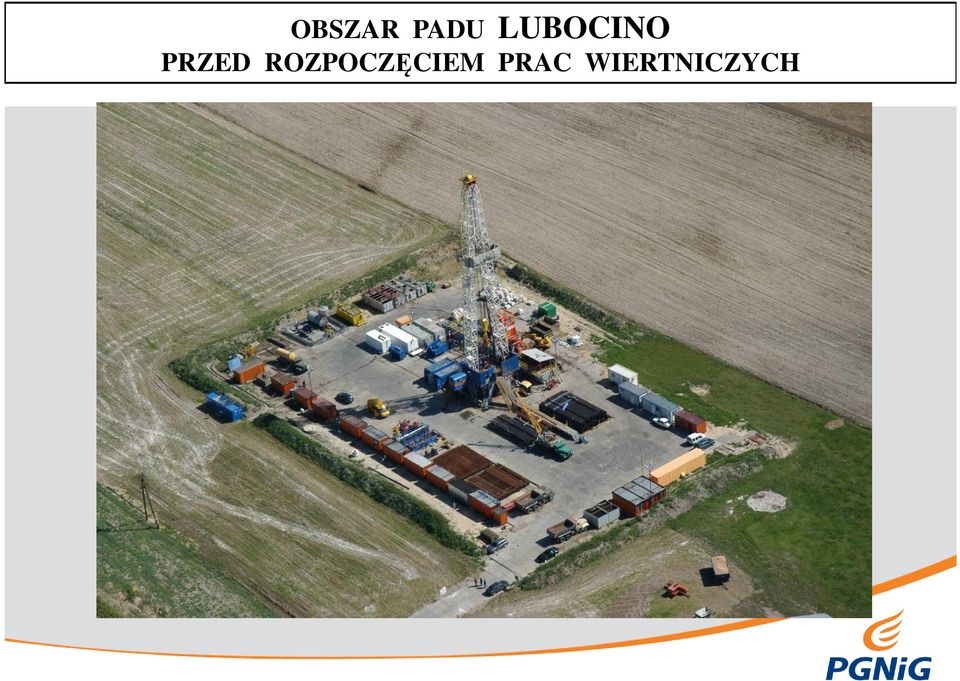

10 OBSZAR PADU LUBOCINO PRZED ROZPOCZĘCIEM PRAC WIERTNICZYCH

11 KAMBR ŚRODKOWY Głębokość końcowa: 3050 m Wiercenie rozpoczęto: Wiercenie zakończono:

12 Otwór został wywołany w dniu 3 września 2011 roku; spalano gaz ziemny na flarze, prowadzono obserwację ciśnienia oraz przygotowano odwiert do oczyszczania

13 Wyniki uzyskane z realizacji otworu LUBOCINO-1 dały podstawę do zaprojektowania w obrębie klastra Lubocino kolejnych otworów wiertniczych, tj. LUBOCINO-2H oraz LUBOCINO-3H. Otwór LUBOCINO-2H był pierwszym horyzontalnym odwiertem łupkowym zrealizowanym przez PGNiG SA. Z uwagi na jego nowatorskie (nie stosowane w dotychczasowych pracach) zadanie geologiczne otwór LUBOCINO-2H miał charakter otworu badawczego. Wiercenie wspomnianego otworu miało miejsce w dn roku. Otwór LUBOCINO-3H jest aktualnie w wierceniu. Pierwszoplanowym zadaniem geologicznym otworów horyzontalnych była ocena nasycenia poziomów dolnego syluru i ordowiku w kontekście odkrycia niekonwencjonalnego złoża węglowodorów typu shale gas / shale oil otworem Lubocino-1 oraz ocena możliwości jego eksploatacji.

Z uwagi na jego nowatorskie (nie stosowane w dotychczasowych pracach) zadanie geologiczne otwór LUBOCINO-2H miał charakter otworu badawczego. Wiercenie wspomnianego otworu miało miejsce w dn. 29.

15 TRÓJWYMIAROWA PREZENTACJA TRAJEKTORII OTWORU NA TLE WYNIKÓW SEJSMIKI 3D

16 PRZYKŁADY GEOMETRII SZCZELIN WYWOŁANYCH ZABIEGAMI SZCZELINOWANIA MONITORING MIKROSEJSMICZNY

18 LOKALIZACJA PROJEKTOWANYCH OTWORÓW OPALINO-3, OPALINO-4 ORAZ OPALINO-5 OPALINO-2 O-3 OPALINO-5 O-4
