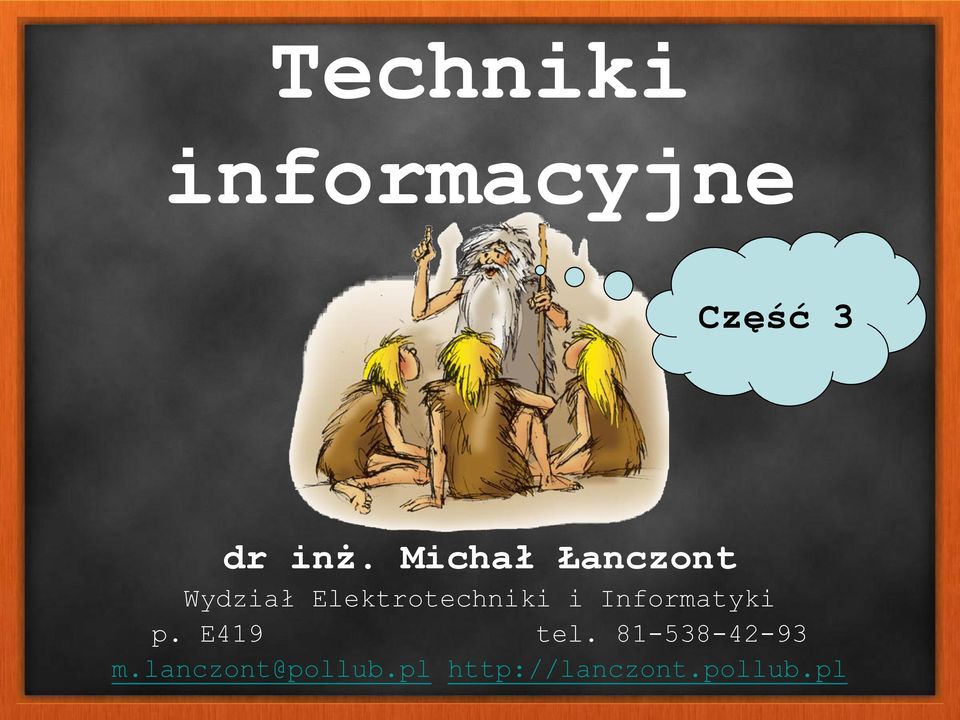

1 Techniki informacyjne Część 3 dr inż. Michał Łanczont Wydział Elektrotechniki i Informatyki p. E419 tel m.lanczont@pollub.pl

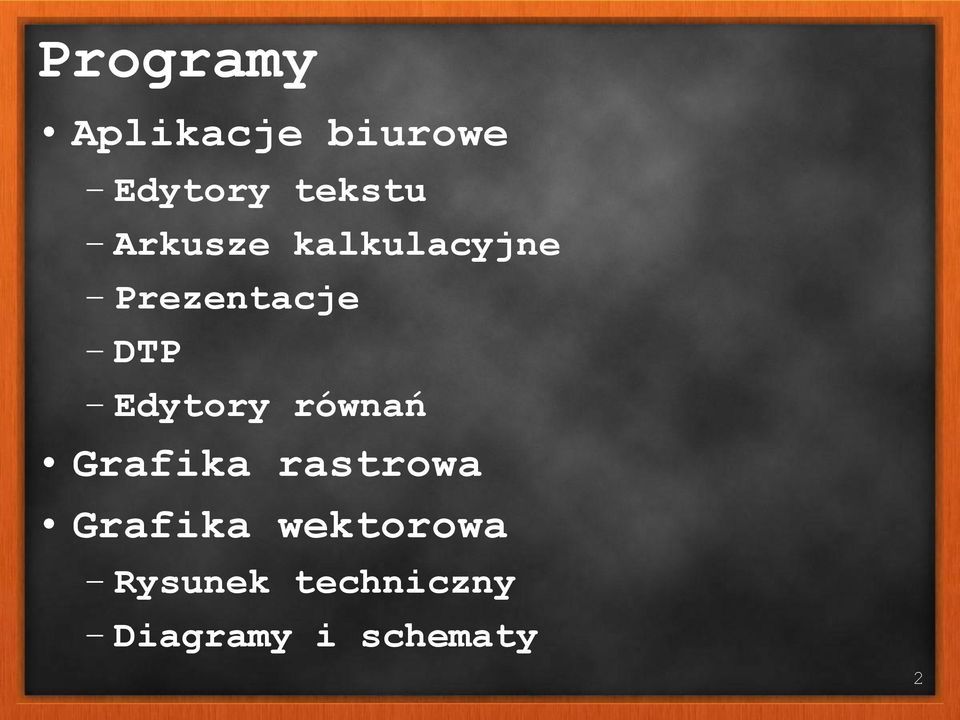

2 Programy Aplikacje biurowe Edytory tekstu Arkusze kalkulacyjne Prezentacje DTP Edytory równań Grafika rastrowa Grafika wektorowa Rysunek techniczny Diagramy i schematy 2

3 Pakiety biurowe Apple iwork Corel WordPerfect Office Google Documents Gnome Office IBM Office Symphony KOffice Microsoft Office OpenOffice 3

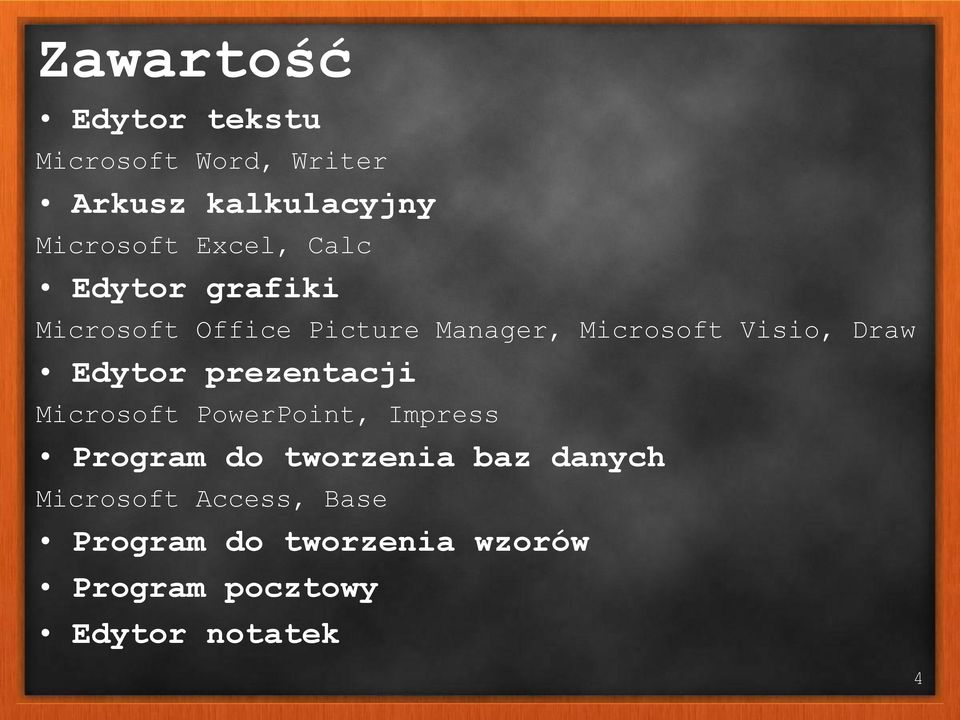

4 Zawartość Edytor tekstu Microsoft Word, Writer Arkusz kalkulacyjny Microsoft Excel, Calc Edytor grafiki Microsoft Office Picture Manager, Microsoft Visio, Draw Edytor prezentacji Microsoft PowerPoint, Impress Program do tworzenia baz danych Microsoft Access, Base Program do tworzenia wzorów Program pocztowy Edytor notatek 4

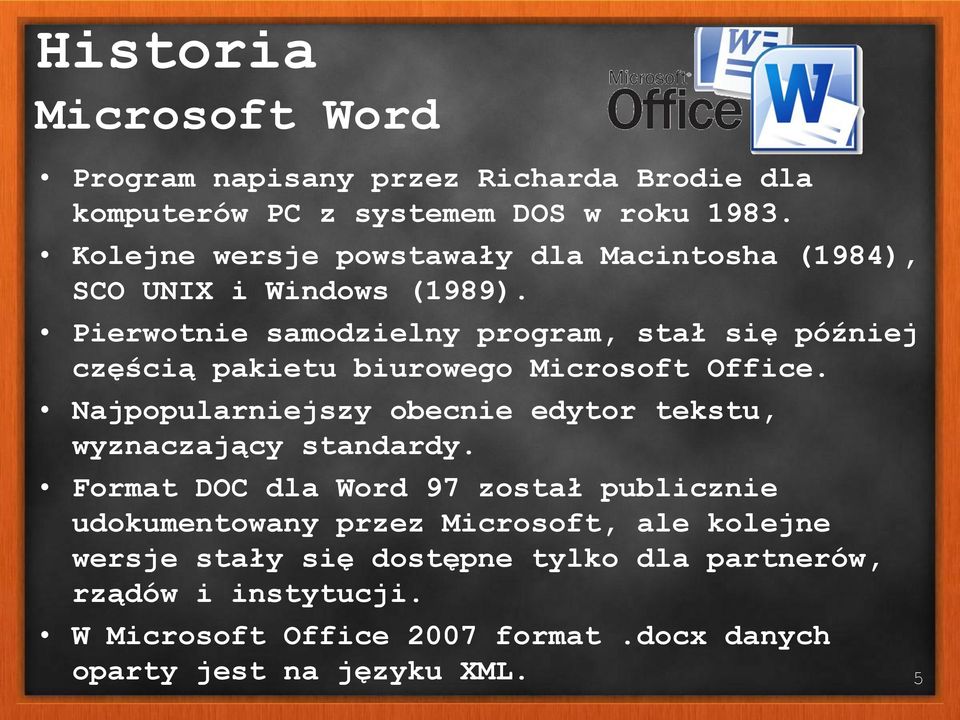

5 Historia Microsoft Word Program napisany przez Richarda Brodie dla komputerów PC z systemem DOS w roku Kolejne wersje powstawały dla Macintosha (1984), SCO UNIX i Windows (1989). Pierwotnie samodzielny program, stał się później częścią pakietu biurowego Microsoft Office. Najpopularniejszy obecnie edytor tekstu, wyznaczający standardy. Format DOC dla Word 97 został publicznie udokumentowany przez Microsoft, ale kolejne wersje stały się dostępne tylko dla partnerów, rządów i instytucji. W Microsoft Office 2007 format.docx danych oparty jest na języku XML. 5

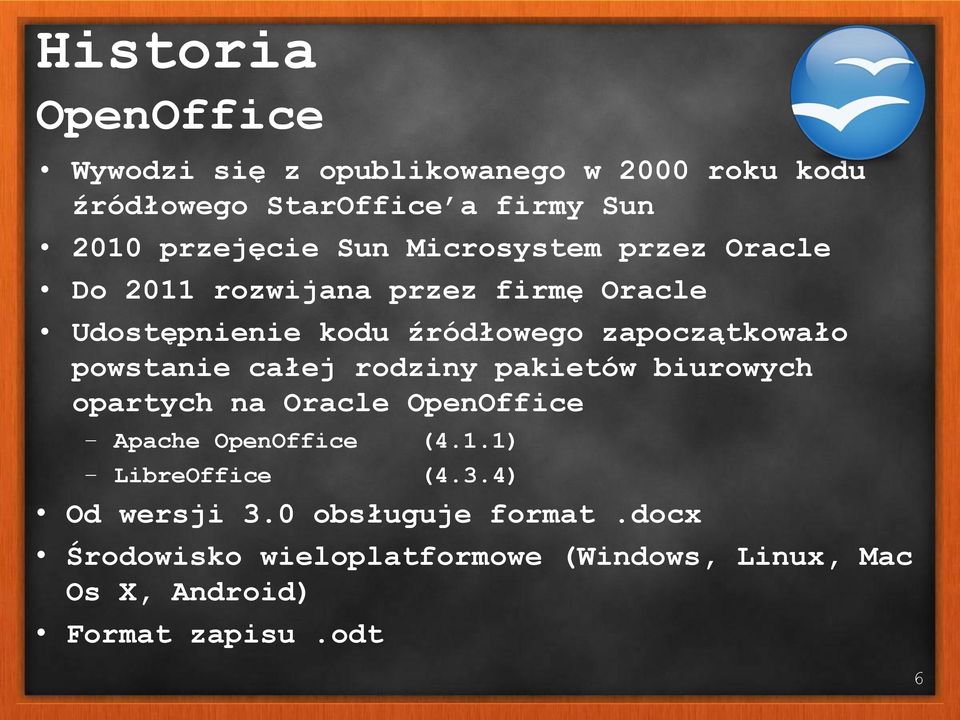

6 Historia OpenOffice Wywodzi się z opublikowanego w 2000 roku kodu źródłowego StarOffice a firmy Sun 2010 przejęcie Sun Microsystem przez Oracle Do 2011 rozwijana przez firmę Oracle Udostępnienie kodu źródłowego zapoczątkowało powstanie całej rodziny pakietów biurowych opartych na Oracle OpenOffice Apache OpenOffice (4.1.1) LibreOffice (4.3.4) Od wersji 3.0 obsługuje format.docx Środowisko wieloplatformowe (Windows, Linux, Mac Os X, Android) Format zapisu.odt 6

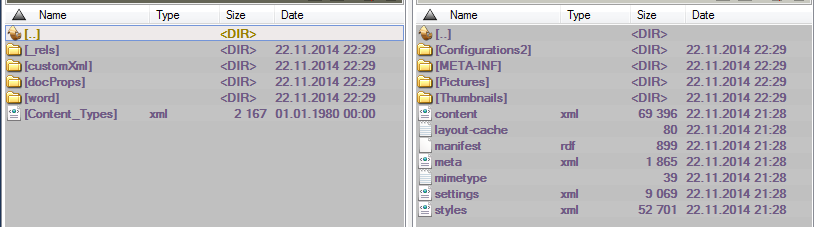

7 Format zapisu archiwum zip + xml.docx.odt 7

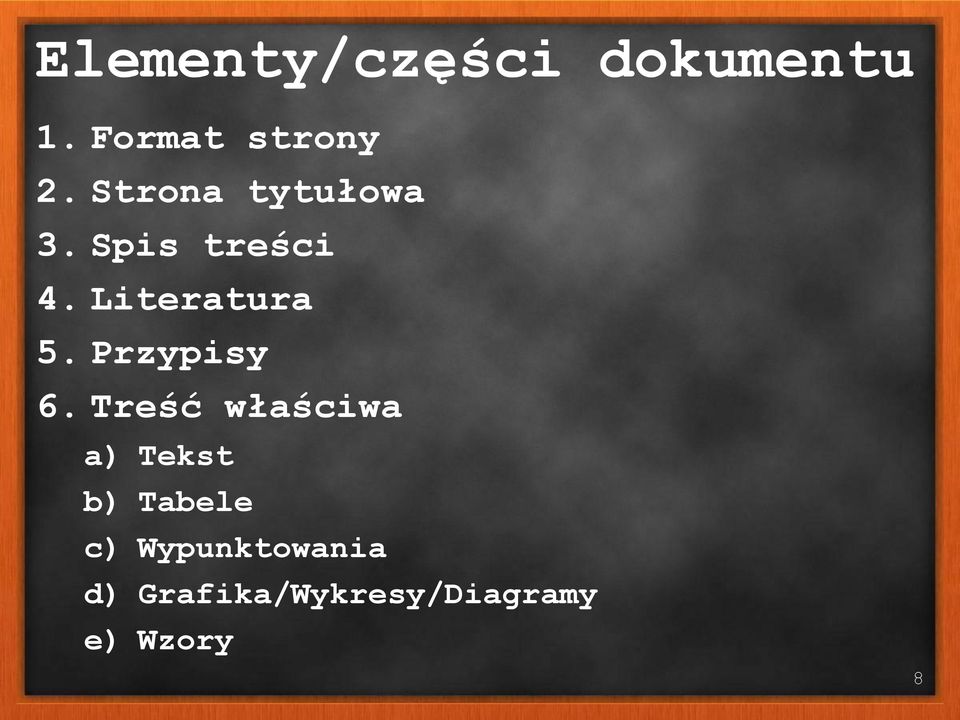

8 Elementy/części dokumentu 1. Format strony 2. Strona tytułowa 3. Spis treści 4. Literatura 5. Przypisy 6. Treść właściwa a) Tekst b) Tabele c) Wypunktowania d) Grafika/Wykresy/Diagramy e) Wzory 8

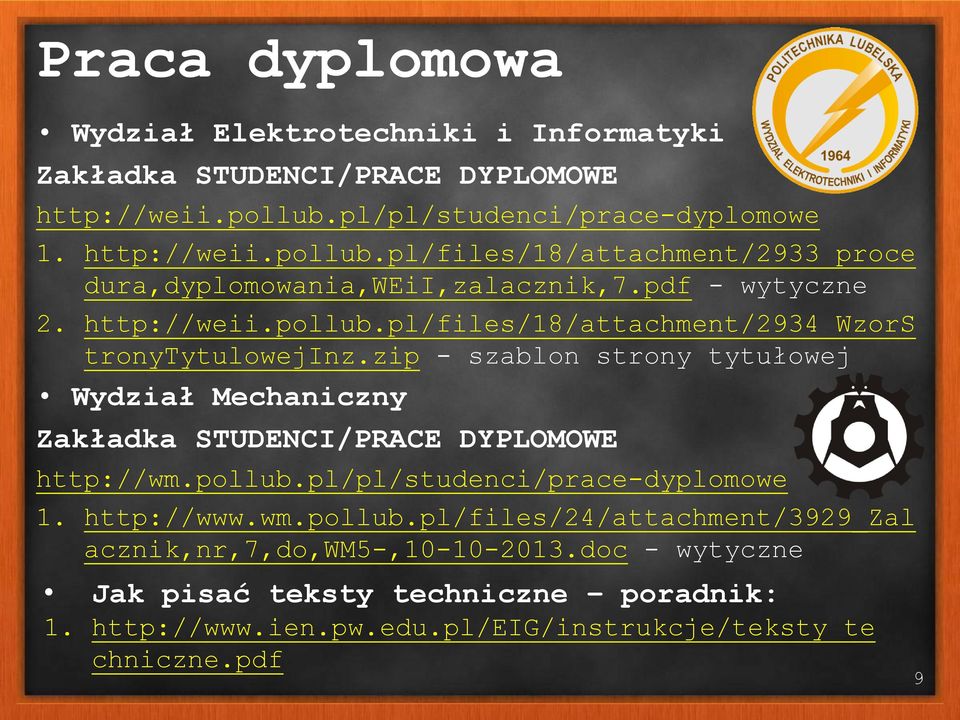

9 Praca dyplomowa Wydział Elektrotechniki i Informatyki Zakładka STUDENCI/PRACE DYPLOMOWE dura,dyplomowania,weii,zalacznik,7.pdf - wytyczne 2. tronytytulowejinz.zip - szablon strony tytułowej Wydział Mechaniczny Zakładka STUDENCI/PRACE DYPLOMOWE acznik,nr,7,do,wm5-, doc - wytyczne Jak pisać teksty techniczne poradnik: 1. chniczne.pdf 9

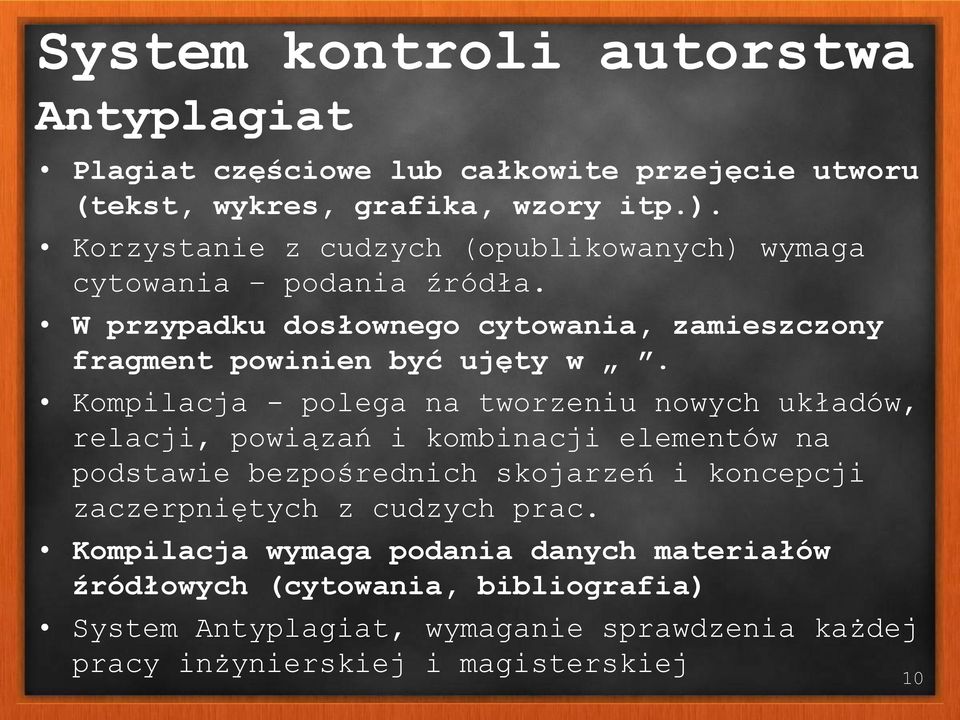

10 System kontroli autorstwa Antyplagiat Plagiat częściowe lub całkowite przejęcie utworu (tekst, wykres, grafika, wzory itp.). Korzystanie z cudzych (opublikowanych) wymaga cytowania podania źródła. W przypadku dosłownego cytowania, zamieszczony fragment powinien być ujęty w. Kompilacja - polega na tworzeniu nowych układów, relacji, powiązań i kombinacji elementów na podstawie bezpośrednich skojarzeń i koncepcji zaczerpniętych z cudzych prac. Kompilacja wymaga podania danych materiałów źródłowych (cytowania, bibliografia) System Antyplagiat, wymaganie sprawdzenia każdej pracy inżynierskiej i magisterskiej 10

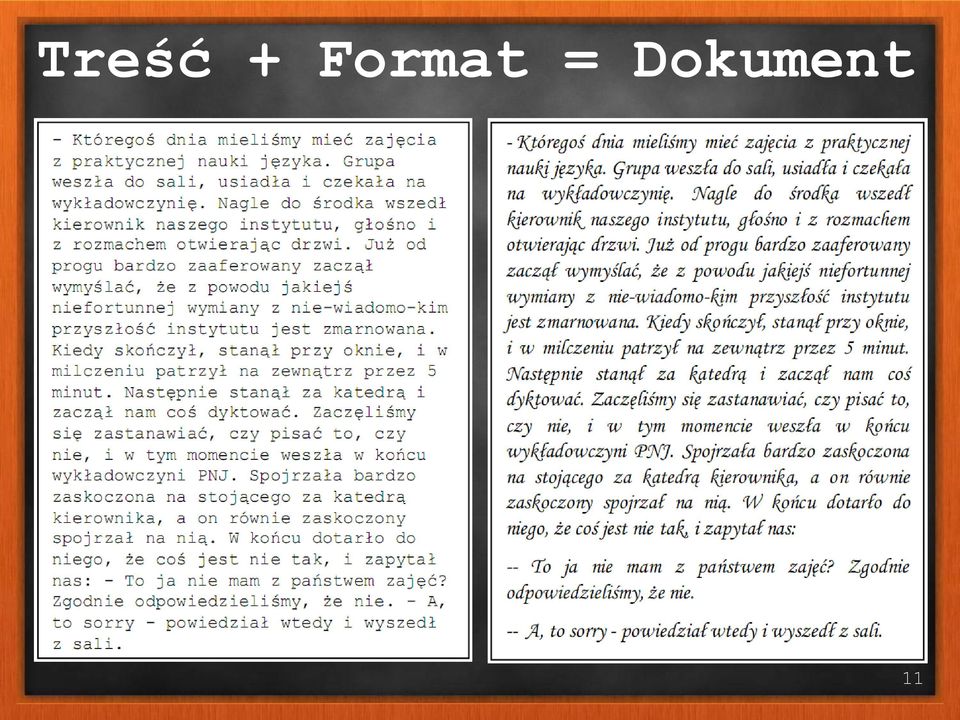

11 Treść + Format = Dokument 11

12 Format dokumentu Format strony Wymiary strony Marginesy Nagłówek Stopka Kolor tła, znak wodny Format akapitu Wyrównanie Wcięcia Odstępy Podział wiersza i strony 12

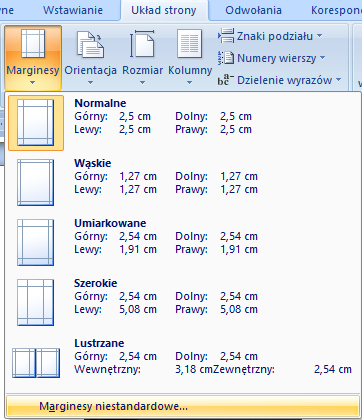

13 Format strony Microsoft Word <1> Marginesy predefiniowane dostęp Układ strony/marginesy Ustawienie własne Marginesy niestandardowe Ustawienie: Marginesów Orientacja Na oprawę, położenie Marginesy na stronie/ach zastosowanie marginesów 13

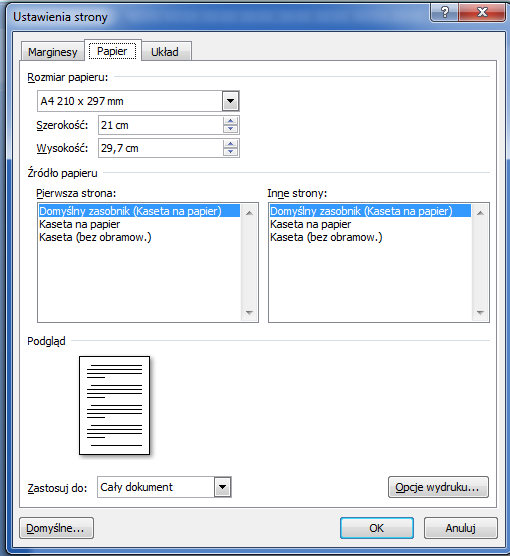

14 Format strony Microsoft Word <2> Ustawienie wymiarów papieru (strony dokumentu) Wymiary standardowe i niestandardowe Ustawienie papieru dla sekcji dokumentu Ustawienie źródła papieru 14

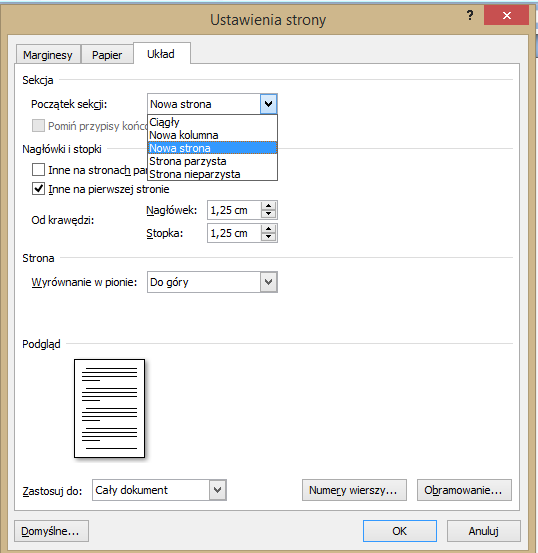

15 Format strony Microsoft Word <3> Ustawienie parametrów sekcji Nagłówki i stopki Wyrównanie w pionie zawartości strony Ustawienie układu dla sekcji dokumentu 15

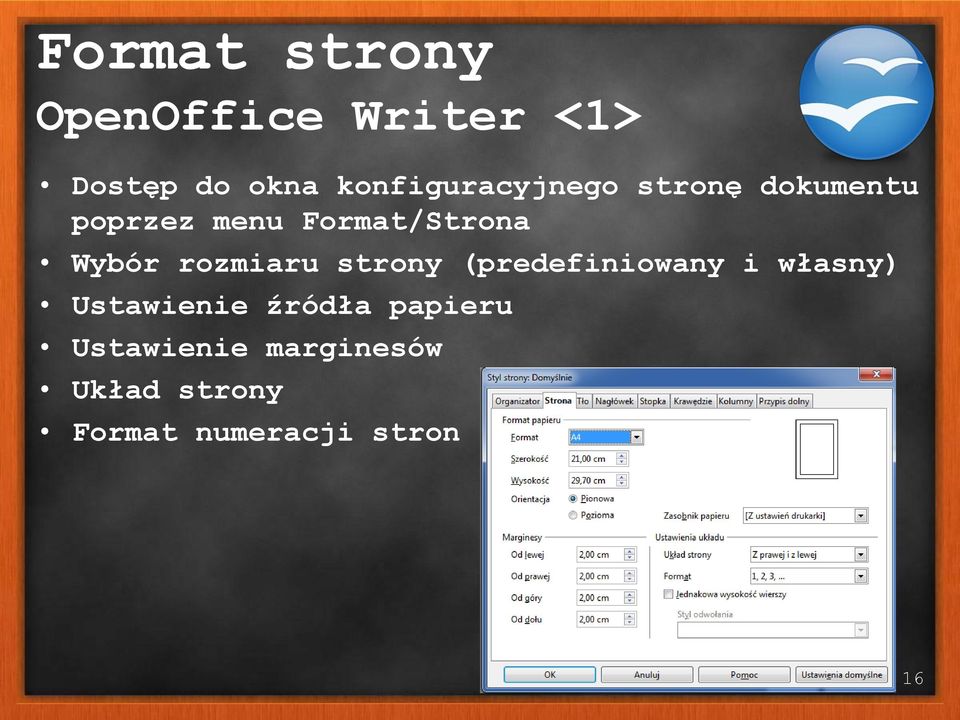

16 Format strony OpenOffice Writer <1> Dostęp do okna konfiguracyjnego stronę dokumentu poprzez menu Format/Strona Wybór rozmiaru strony (predefiniowany i własny) Ustawienie źródła papieru Ustawienie marginesów Układ strony Format numeracji stron 16

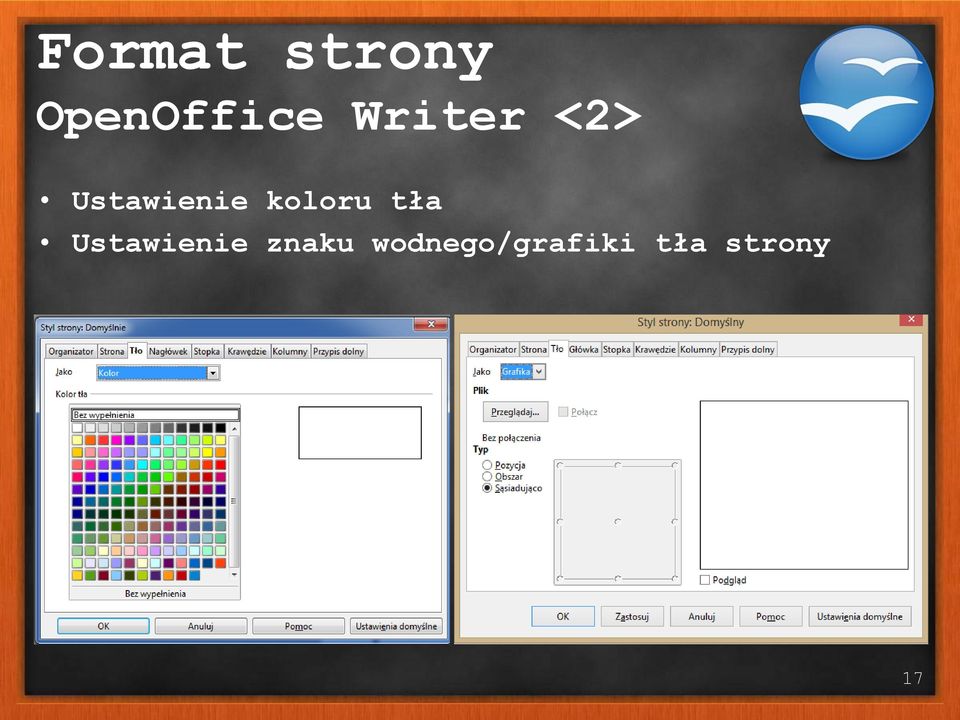

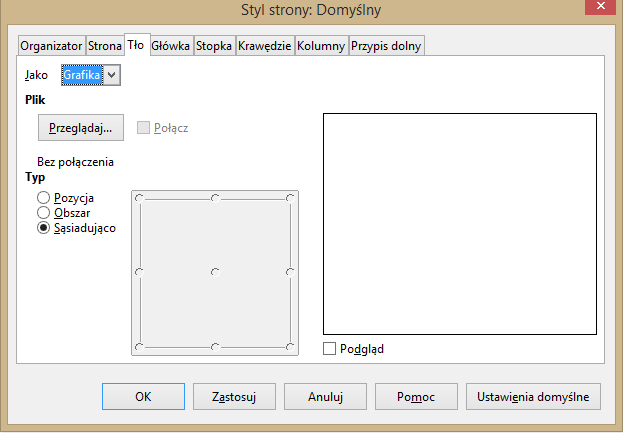

17 Format strony OpenOffice Writer <2> Ustawienie koloru tła Ustawienie znaku wodnego/grafiki tła strony 17

18 Format strony OpenOffice Writer <3> Główka lub nagłówek i stopka Ustawienie wymiarów i marginesów Tła kolor, grafika lub gradient Obramowanie 18

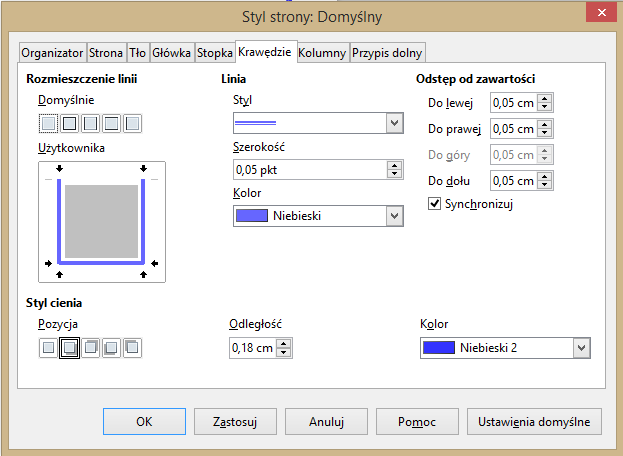

19 Format strony OpenOffice Writer <5> Ustawienie krawędzi strony Kolor Odstęp Grubość Cieniowanie Wybór 19

20 Format strony OpenOffice Writer <5> Ustawienie ilości kolumn Ustawienie wymiaru kolumn i odstępu automatycznie lub ręcznie Ustawienie separatora między kolumnami 20

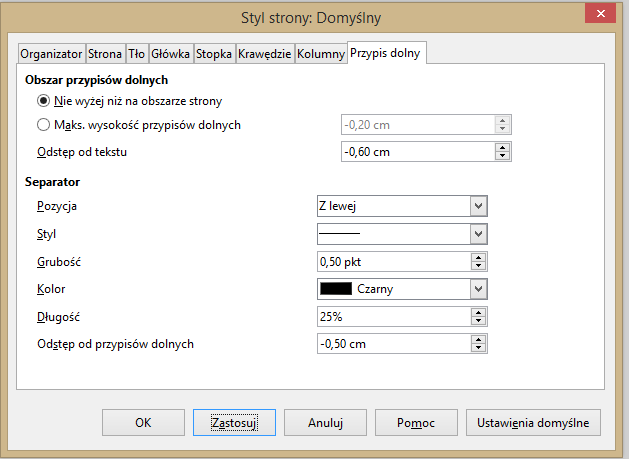

21 Format strony OpenOffice Writer <6> Zdefiniowanie parametrów przypisów dolnych 21

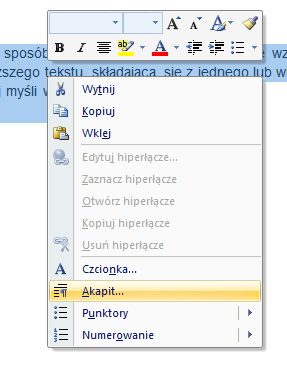

22 Akapit Microsoft Word <1> Akapit Podstawowa jednostka logiczna dłuższego tekstu, składająca się z jednego lub wielu zdań stanowiących pewną całość treściową (myśl). Dostępny pod prawym przyciskiem myszki po zaznaczeniu akapitu Ustawienie orientacji akapitu Ustawienie wcięć Ustawienie odstępów 22

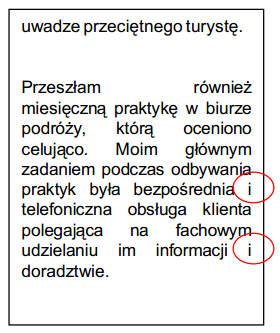

23 Akapit Microsoft Word <2> Ustawienie parametrów sterowania przepływem tekstu akapitu na stronie i w polu tekstowym Sierota (Szewc) Bękart Wdowa 23

24 Akapit OpenOffice Writer <1> Dostęp z menu FORMAT lub z menu podręcznego (prawy przycisk myszki) Ustawienie orientacji akapitu Ustawienie wcięć Ustawienie odstępów Panel boczny aktywowany w menu Widok 24

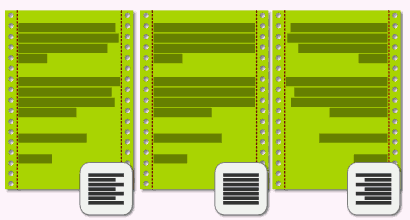

25 Akapit OpenOffice Writer <2> Wyrównanie akapitu w pionie i poziomie 25

26 Akapit OpenOffice Writer <4> Ustawienie parametrów sterowania przepływem tekstu akapitu na stronie i w polu tekstowym 26

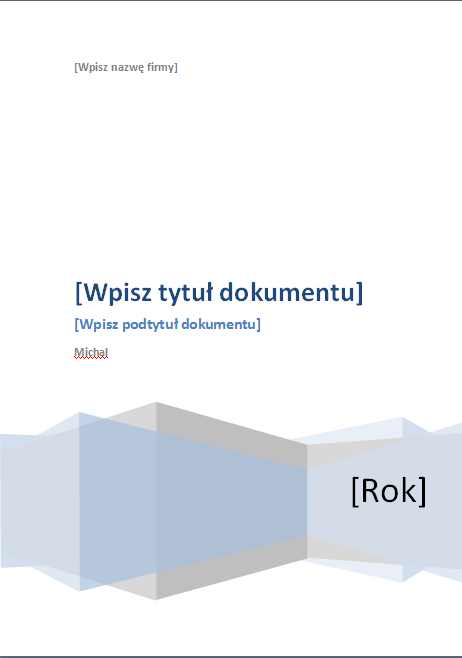

27 Strona tytułowa 27

28 Spis treści Utworzenie automatycznego spisu treści dokumentu zapewni zachowanie poprawności jego numeracji Spis treści tworzony jest na podstawie zdefiniowanych w dokumencie styli Nagłówkowych rozdziałów i podrozdziałów Tworzenie zautomatyzowanych spisów tabel, rysunków i równań Spis treści plan pracy jest jednym z pierwszych elementów pracy omawianych na seminarium dyplomowym 28

29 Spis treści Microsoft Word <1> Rozdziały i podrozdziały mające znaleźć się w spisie powinny być sformatowane stylem nagłówkowym Poziom zagnieżdżenia ustala się numerem nagłówka Formatowanie stylu realizuje się poprzez menu Modyfikuj 29

30 Spis treści Microsoft Word <2> Ikona dodania spisu znajduje się w menu Odwołania Dostępne są formy predefiniowane Można samemu skonfigurować parametry i wizualną formę wyświetlania spisu 30

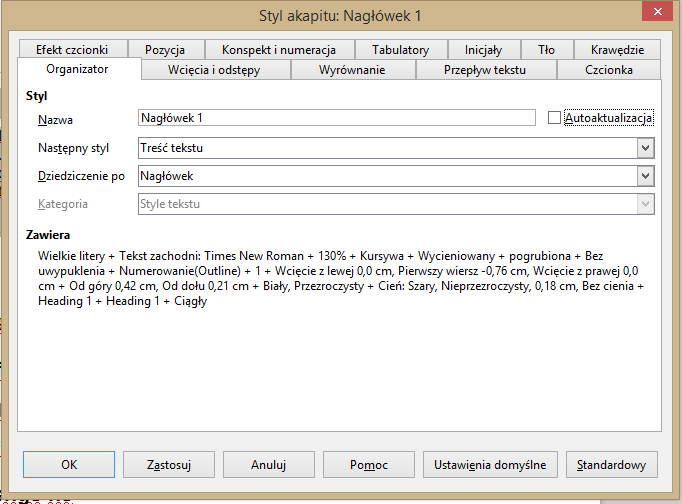

31 Spis treści OpenOffice Writer <1> Rozdziały i podrozdziały mające znaleźć się w spisie powinny być sformatowane stylem nagłówkowym Poziom zagnieżdżenia ustala się numerem nagłówka Formatowanie stylu realizuje się poprzez menu Modyfikuj w oknie Style i formatowanie 31

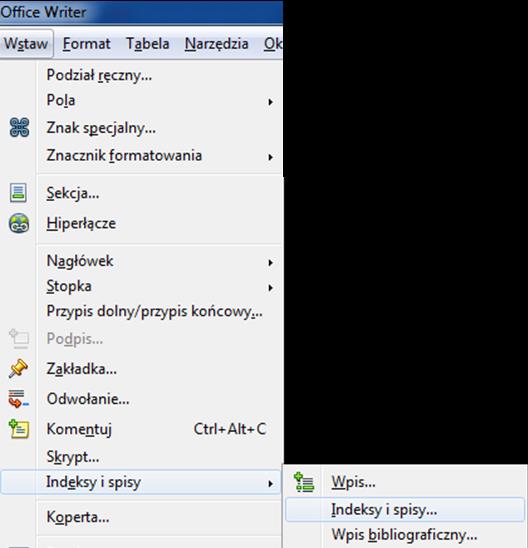

32 Spis treści OpenOffice Writer <1> Aktywacja spisu treści dostępna jest w menu wstaw Okno z parametrami spisu umożliwia dodanie oraz jego wizualną konfiguracje 32

33 Spisy rysunków, tabel i wzorów Dodanie podpisów grafiki, tabel i innych obiektów dostępne jest w menu odwołania Można dodać podpis predefiniowanych elementów lub utworzyć nową etykietę Przycisk Wstaw spis ilustracji umieszcza we wskazanym miejscu spis elementów o wybranej etykiecie. Możliwe jest konfigurowanie spisu, analogicznie jak spisu treści. 33

34 Spisy rysunków, tabel i wzorów Możliwe jest numerowanie wielopoziomowe podpisów rysunków, tabel itp. Konieczne jest zastosowanie numeracji wielopoziomowej przy opisywaniu numerów rozdziałów Numeracja uwzględnia w takim wypadku tylko numer rozdziału związany z wybranym nagłówkiem 34

35 Spisy rysunków, tabel i wzorów Podpis może być dodany tylko dla zaznaczonego (aktywnego) obiektu Poprzez menu WSTAW lub pod prawym przyciskiem myszki Kategoria (etykieta) z listy lub dowolna Numeracja wielopoziomowa Dodanie spisu do dokumentu analogicznie jak spisu treści należy tylko wybrać typ i kategorię 35

36 Odwołania Rysunki, tabele i wzory Odwołania do rysunków, wzorów i tabel umieszcza się za pomocą przycisku Odsyłacz w zakładce Odwołania Word nie zapewnia zgodnego ze standardami umieszczenia odsyłacza 36

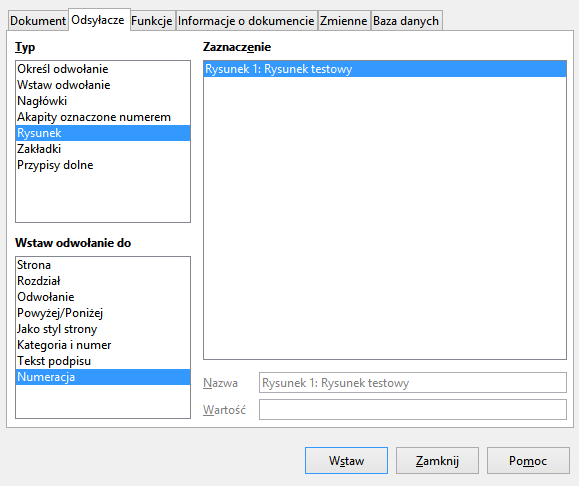

37 Odwołania Rysunki, tabele i wzory Odwołania do rysunków, wzorów i tabel umieszcza się za pomocą przycisku Odsyłacz w menu Wstaw OpenOffice zapewnia lepszą konfigurowalność odsyłacza jak Microsoft Office Lista typów jest budowana w oparciu o zawartość dokumentu 37

38 Literatura i przypisy Literatura, Bibliografia: uporządkowany według pewnych kryteriów i spełniający określone zadania informacyjne wykaz (spis) dokumentów pisanych Przypisy wydzielone fragmenty tekstu w publikacji, powiązane z tekstem głównym za pomocą odsyłaczy. Odnoszą się do poszczególnych wyrazów, zwrotów i fragmentów tekstu głównego. Stanowią uboczny lub pomocniczy nurt rozważań albo wskazują dodatkowe informacje o danym fragmencie utworu Pakiety biurowe Microsoft Office i OpenOffice zapewniają automatyzację tworzenia i cytowania bibliografii i przypisów 38

39 Literatura Microsoft Word Literatura wstawiana jest jako cytat Program buduje bazę danych bibliograficznych Na Politechnice Lubelskiej obowiązuje styl IEEE 2006 odwołań Automatyczne utrzymywanie kolejności numeracji wpisów bibliograficznych Spis bibliograficzny wstawiany w dowolnie wybranym miejscu dokumentu 39

40 Przypisy Microsoft Word Możliwość wstawiania przypisów dolnych (na dole strony - stopka) lub końcowych (na końcu dokumentu po ostatnim akapicie) Możliwość nawigowania (poruszania się) pomiędzy kolejnymi przypisami Kolejność utrzymywana automatycznie Numeracja przypisów dolnych cyfrowa (arabska) Numeracja przypisów końcowych cyfrowa (rzymskie) 40

41 Literatura OpenOffice Wpis bibliograficzny umieszczany jest w bazie danych sprzężonej z dokumentem W tekście automatyczne umieszczane jest odwołanie do pozycji literaturowej w bazie danych Definiowany jest typ pozycji literaturowej 41

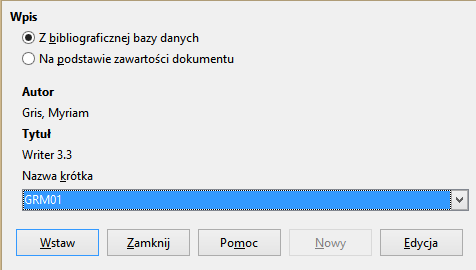

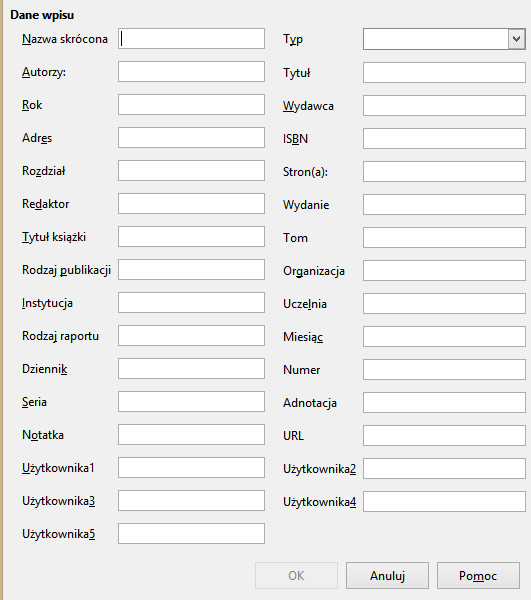

42 Literatura OpenOffice Możliwość korzystania z Bibliograficznej Bazy danych pakietu OpenOffice Wpisy literaturowe dostępne dla wszystkich przygotowywanych dokumentów Dostęp poprzez menu Narzędzia/Bibliograficzna Baza Danych 42

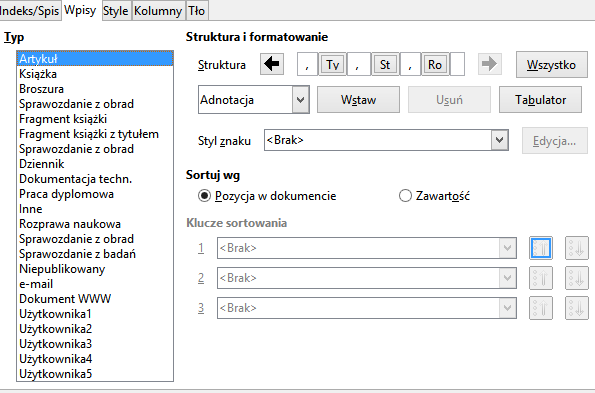

43 Spis bibliograficzny OpenOffice Literatura dodawana analogicznie jak Spis Treści, należy jedynie wybrać Typ: Bibliografia Dodatkowo należy wybrać numerowanie wpisów i typ nawiasów ustawić na [] OpenOffice umożliwia definiowanie formatowania każdego rodzaju wpisu 43

44 Przypisy OpenOffice Przypisy dolne i końcowe dostępne w menu Wstaw Formatowanie przypisów dostępne jest w menu Narzędzia Możliwość ustawienia własnej numeracji, formy i kolejności 44

45 Czcionki Czcionka komputerowa font cyfrowy nośnik pisma, elektroniczny odpowiednik czcionki drukarskiej Czcionka opisana jest trzema parametrami: krój stopień odmiany Definicja fontu: Jeden lub więcej plików Wektorowe skalowane Bitmapowe - nieskalowane 45

46 Czcionki formaty czcionek (fontów) Ta sama czcionka może być zapisana w róznych formatach: Type 1 (T1) front postscriptowy opracowany przez Adobe, stosowane pierwotnie w komputerach Apple, znaki opisywane za pomocą krzywych Béziera trzeciego stopnia, litery można przekształcać jak obiekty graficzne, format nierozwojowy TrueType Opracowane przez Apple, znaki opisywane za pomocą krzywych Béziera drugiego stopnia OpenType opracowane prze Adobe i Microsoft, kodowanie znaków w Unicode, zawierają szereg nowych funkcji niedostępnych w starszych formatach, jak np. znaki alternatywne, osadzanie krojów na stronach WWW (umożliwiające wyświetlanie ich w przeglądarce na komputerze, w którym tych znaków nie ma zainstalowanych). 46

47 Czcionki Kodowanie znaków Jedno bajtowe 256 znaków, odmiany regionalne, konieczność konwersji między różnymi standardami kodowania tych samych znaków Dwu bajtowe znaków, Unicode jeden standard kodowania znaków 47

48 Czcionki Krój pisma Krój pisma - charakterystyczny obraz kompletu znaków pisma o jednolitych podstawowych cechach graficznych: stylu, rytmie, proporcji, dukcie, układzie kształcie szeryfów, właściwościach optycznych (czytelności) itp. 48

49 Czcionki 49

50 Czcionki Szeryfy Niewielkie ozdobniki na końcach liter (zakończeniach linii znaku) wspomagające prowadzenie wzroku po tekście Szeryfowe Bezszeryfowe Times New Roman Garamond Georgia Rockwell Courier New Arial Tahoma Calibri Century Gothic 50

51 Czcionka Rodzaje szeryfów belkowe jednolite prostokąty Rockwell kreskowe cienkie kreski Bododni klinowe kliny (trójkąty) Times New Roman skryte nieznaczne poszerzenia Cooper Black 51

52 Czcionki Różnica grubości kreski Jednoelementowe (linearne) 1. znaki zbudowane są z tej samej grubości linii; 2. nie ma różnicy pomiędzy lewą stroną litery a jej środkiem czy dołem, 3. każda litera (cała) jest tej samej grubości; Rockwell Courier New Arial Tahoma Helvetica Bodoni Dwuelementowe 1. grubość kreski litery nie jest jednolita, jej pionowe linie mogą być na przykład szerokie a poziome wąskie; 2. przejścia pomiędzy grubością kresek liter mogą też być płynne; Times New Roman Garamond 52

53 Czcionka Szerokość znaku Proporcjonalne 1. każda litera zajmuje tyle miejsca ile jest jej potrzebne 2. litera m więcej od u, a litera u więcej od i; 3. szerokość liter jest naturalna; Georgia Arial Garamond Helvetica Times New Roman Nieproporcjonalne 1. każda litera w taki kroju zajmuje dokładnie tyle samo miejsca; 2. litery l i w mają przeznaczone tyle samo przestrzeni; 3. każdy wiersz zawierał będzie dokładnie tyle samo znaków, a poszczególne wiersze litery będą miały ułożone w dokładnie takich samych rzędach; Courier New Andale Mono Consolas 53

54 Czcionki Pismo odręczne - Pisanki Kontrast Pisanki wyróżniają się z szarości tekstu. Różnorodność Duży wybór pisanek sprawia, że zawsze można dobrać ciekawy wzór kroju pisma odpowiedni do każdego dzieła. Siła oddziaływania Natychmiastowość oddziaływania. Przekaz mówi To jest ważne - spójrz na mnie Bradley Hand Lucida Handwriting Edwardian Script Freestyle Script Kunstler Script Mistral Segoe Script Viner Hand 54

55 Czcionki (ang. old-style, humanist) Antykwa renesansowa szeryfowa dwuelementowa, o niewielkim kontraście pomiędzy liniami poziomymi i pionowymi Garamond Palatino 55

56 Czcionki (ang. transitional, baroque) Antykwa barokowa szeryfowa dwuelementowa, o średnim kontraście pomiędzy liniami poziomymi i pionowymi Times New Roman Georgia Baskerville Bookman Old Style 56

57 Czcionki (ang. modern lub Didone) Antykwa klasycystyczna szeryfowa dwuelementowa, o dużym kontraście pomiędzy liniami poziomymi i pionowymi Bodoni 57

58 Czcionki Egipcjanka szeryfowa (ang. mechanistic, slab serif lub egyptian) charakteryzuje się prostymi formami wykorzystującymi prawidła geometrii (prostokąt, kwadrat, trójkąt, koło, owal) i pionową lub prawie pionową osią liter okrągłych Rockwell Courier 58

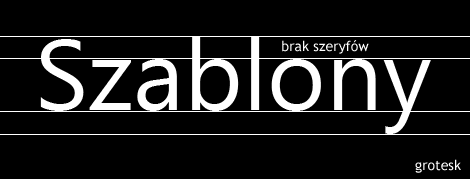

59 Czcionki (ang. sans-serif, gothic) Grotesk bezszeryfowa jednoelementowa Arial, Helvetica,Tahoma, Verdana, Trebuchet MS, Century Gotic 59

60 Czcionki Kerning Regulowanie odległości pomiędzy konkretnymi parami znaków w danym kroju pisma i jego odmianie. litera-cyfra, cyfra-cyfra, cyfra-znak interpunkcyjny. 60

61 Czcionki Stopień Dany stopień to wysokość między górną i dolną linią pisma. 61

62 Czcionki Odmiana Odmiana jest modyfikacją kroju danego fontu poprzez zmianę grubości jego kresek oraz zmianę szerokości i pochylenia całych znaków Wszystkie odmiany danego kroju to rodzina fontów (lub rzadziej garnitur), sierota zaś to krój, który powstał tylko w jednej odmianie. 62

63 Czcionki Odmiana Black grubszy od Heavy. Bold font pogrubiony, półgruby Condensed font ściśnięty. Cursive równorzędnie do Italic Elongated font wydłużony w pionie. Extended font szerszy od podstawowego. Heavy grubszy ("cięższy") od Bold, ale lżejszy od Extra Bold. Italic italik, kursywa, czyli font pochylony w prawo. Light lekki, cieńszy od kroju podstawowego. Medium lekko pogrubiony Outline składający się z samego obrysu (konturu). Oblique font pochylony, zazwyczaj słabiej od Italic. Regular font, który w kroju podstawowym wygląda inaczej niż można by zakładać, np. zbyt gruby, jak na typowy krój podstawowy. Roman podstawowa odmiana fontu, Rounded font o zaokrąglonych końcach kresek. Thin krój jeszcze cieńszy niż Light. 63

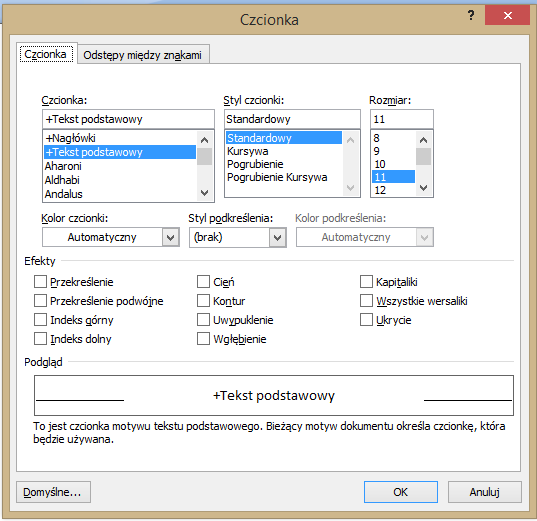

64 Czcionki Microsoft Word Okno zarządzania czcionkami Ctrl+Shift+F Okno formatowania dostarcza więcej narzędzi niż wyprowadzono na pasek 64

65 Czcionki OpenOffice Ograniczona funkcjonalność skrótów na pasku głównym Rozszerzenie funkcjonalności poprzez panel boczny Okno zarządzania czcionkami w menu Format\Znak 65

66 Formatowanie tekstu Style Styl ciąg znaków formatujących, które mogą być stosowane do tekstu w dokumencie w celu szybkiej zmiany jego wyglądu. Stosując styl, stosuje się tym samym całą grupę znaków formatujących w jednej prostej operacji. Znaki formatujące zawarte w stylu: Czcionka Akapit Tabulatory Obramowanie Język Ramka Numerowanie 66

67 Formatowanie tekstu Automatyzacja formatowania definiowanie i ustawienie stylu Style ułatwiają zachowanie założonego formatowania w różnych sekcjach dokumentu: tekście, podpisach rysunków i tabel, zawartości tabeli 67

68 Formatowanie tekstu Dostęp do definicji styli w menu Format (skrót F11) lub na Panelu Bocznym Możliwe jest dodawanie i modyfikowanie styli OpenOffice dostarcza bogatych narzędzi konfiguracji styli 68

69 Formatowanie tekstu Style wymaga zdefiniowania ich na początku tworzenia dokumentu, podnosi efektywność pracy podczas tworzenia dużych, zróżnicowanych dokumentów (np. praca licencjacka, książka, referat), pozwala na łatwą i szybką (jednoczesną) zmianę formatowania różnych części dokumentu, pomaga w konsekwentnym stosowaniu formatowania w dokumencie, ułatwia tworzenie dynamicznych spisów treści, tabel, rysunków itp. 69

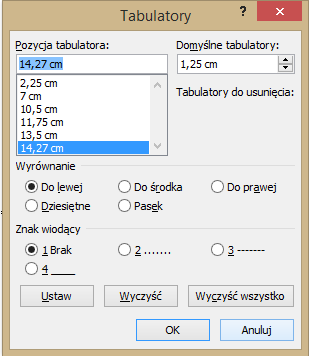

70 Tabulatory Tabulator miejsce na linijce poziomej, które wskazuje, jakie ma być wcięcie tekstu lub gdzie ma się zaczynać kolumna tekstu Początek akapitu 2. Nowy wiersz akapity 3. Koniec wiersza 70

71 Sekcje dokumentu Sekcje, to oddzielone fragmenty dokumentu pozwalające na różnicowanie formatowania układu dokumentu pomiędzy stronami lub w obrębie jednej strony. Dla każdej sekcji można niezależnie ustawić elementy formatowania: marginesy, rozmiar lub orientację strony, źródło papieru w drukarce, obramowania stron, wyrównanie pionowe, nagłówki i stopki, kolumny, numerowanie stron, numerowanie wierszy, przypisy dolne i końcowe 71

72 Sekcje dokumentu 72

73 Sekcje dokumentu 73

74 Tabele Tabela jeden lub wiele wierszy komórek używanych zazwyczaj do wyświetlania liczb i innych elementów w celu szybszego ich znajdowania i ułatwienia ich analizy. Elementy tabeli są zorganizowane w wiersze i kolumny. 74

75 Tabele Tworzenie 75

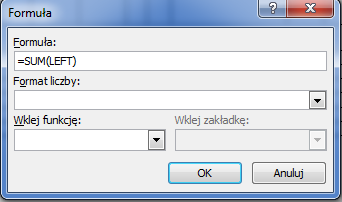

76 Tabele Edycja Tło i krawędzie komórek Budowa tabeli, układ wierszy i kolumn Formatowanie zawartości komórek Obróbka danych w tabeli 76

77 Tabele Tworzenie 77

78 Tabele Edycja 78

79 Grafika 79

80 Grafika 80

81 Równania 81

82 Równania 82

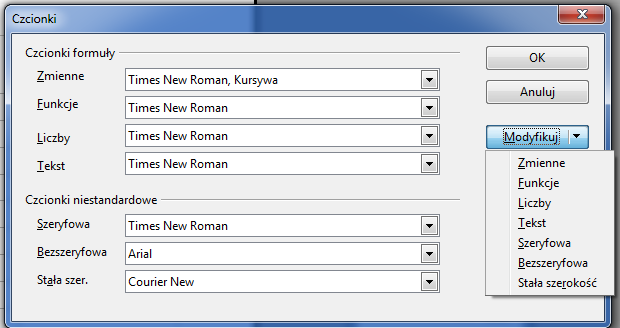

83 Równania OpenOffice Math 83

84 Równania OpenOffice Math 84

85 Równania OpenOffice Math 85

86 Równania OpenOffice Math 86

87 Równania OpenOffice Math 87
