2 U-kształtne lub pełne (monolityczne) ramię robocze uchwytu o wysokiej sztywności. Ergonomiczna rączka w kolorze czerwonym, wykonana z tworzywa o wysokiej udarności, odpornego na działanie oleju i smarów. Sworzenie łożyskowe ze stali stopowej o dużej żywotności i wytrzymałości na zużycie. Wszytkie elementy ocynkowane - doskonała ochrona przed korozją! Wkładka bezpieczeństwa ograniczająca możliwość skaleczenia podczas pracy. Hartowane tuleje łożyskowe gwarantujące wysoką precyzję ruchów roboczych i dużą żywotność. Trzpień dociskowy o regulowanej wysokości zaopatrzony w nasadkę z odpornego na działanie oleju i smarów neoprenu (guma na bazie kauczuku polichloroprenowego). Piliki z modelami 3D do ściągnięcia z naszej strony sieć firm dystrybucyjnych w Polsce zamówienia przez telefon, fax, realizacja w 2 dni robocze z magazynu w Polsce atrakcyjny poziom cen

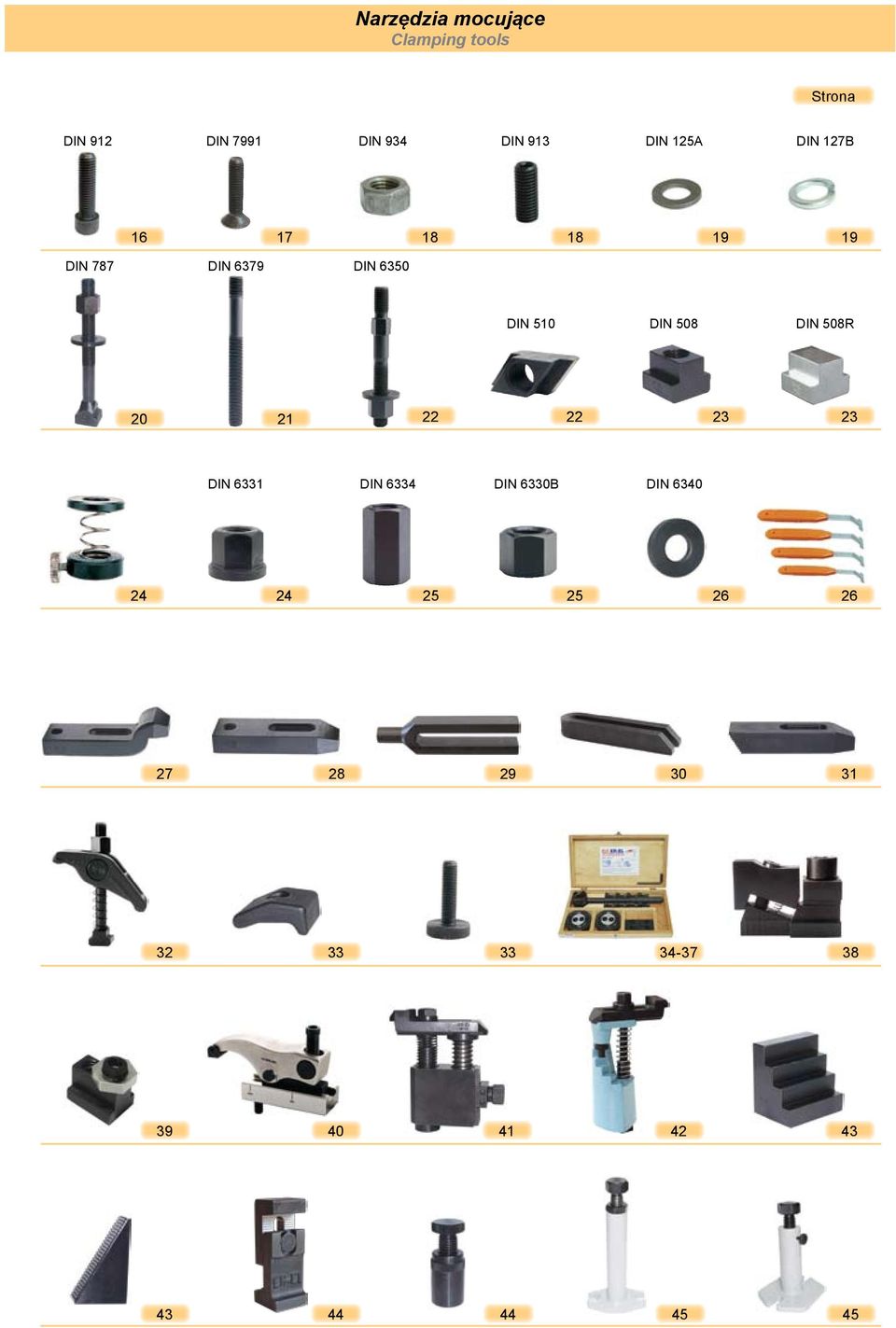

3 Narzędzia mocujące Clamping tools Strona Dociski pionowe Dociski poziome Dociski pchająco - ciągnące Dociski hakowe Dociski pneumatyczne Akcesoria

4 Narzędzia mocujące Clamping tools Strona DIN 912 DIN 7991 DIN 934 DIN 913 DIN 125A DIN 127B DIN 787 DIN 6379 DIN 6350 DIN 510 DIN 508 DIN 508R DIN 6331 DIN 6334 DIN 6330B DIN

5 Docisk pionowy DSP-800 Vertical acting toggle clamps DSP-800 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość hw Mocowanie DSP-800/ M5 x DSP-800/ M6 x DSP-800/ M8 x DSP-800/ M8 x Waga (g) DSP-800/ M12 x α Typ a b c d e f g h i k l m n p q ɑ , Dociski dostępne także w wykonaniu ze stali nierdzewnej. Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 3

6 Docisk pionowy DSP-802 Vertical acting toggle clamps DSP-802 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość hw Mocowanie DSP-802/ M5 x DSP-802/ M6 x DSP-802/ M8 x DSP-802/ M8 x Waga (g) DSP-802/ M12 x Typ a b c d e f g h i k l m n o q ɑ Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 4

7 Docisk pionowy DSP-803 Vertical acting toggle clamps DSP-803 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość hw Mocowanie Waga (g) DSP-803/1 0,8 1, ,5 5,5 M5 x DSP-803/ M6 x DSP-803/ M8 x DSP-803/ M8 x Typ a b c d e f g h i k l m o q ɑ , , ,5 38 8, Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 5

8 Docisk poziomy DSP-830 Horizontal acting toggle clamps DSP-830 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość hw Mocowanie Waga (g) DSP-830/ / 2 M4 x DSP-830/ / 3 M5 x DSP-830/ / 6 M6 x DSP-830/ / 11 M8 x DSP-830/ / 23 M8 x DSP-830/ / 25 M12 x Typ a b c d e f g h i k l m n q , , , , Dociski dostępne także w wykonaniu ze stali nierdzewnej. Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 6

9 Docisk poziomy DSP-832 Horizontal acting toggle clamps DSP-832 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość hw Mocowanie Waga (g) DSP-832/ / 7 M4 x DSP-832/ / 10 M5 x DSP-832/ / 16 M6 x DSP-832/ / 20 M8 x DSP-832/ / 38 M8 x DSP-832/ / 37 M12 x Typ a b c d e f g h i k l m n o q , Dostawa z magazynu w Polsce - 2 dni robocze. Docisk poziomy DSP-833 Horizontal acting toggle clamps DSP-833 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. Typ a b c d e f g h i k m n o q , ,5 67,5 20 7, ,5 28 Pliki 3D do pobrania ze strony F1 F2 Wysokość Szerokość hw Mocowanie Waga (g) DSP-833/ M8 x DSP-833/ M8 x

10 Docisk pchająco - ciągnący DSP-841 Push-pull type toggle clamp DSP-841 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość Mocowanie Waga (g) DSP-841/ M4 x DSP-841/ M6 x DSP-841/ M8 x DSP-841/ M12 x Typ a b c d e f g h k l m n o M12x M16x M20x M24x Dostawa z magazynu w Polsce - 2 dni robocze. Docisk pchająco - ciągnący DSP-842 Push-pull type toggle clamp DSP-842 Opis: Podstawa z żeliwa ciągliwego, emaliowana. Części ruchome wykanene ze stali węglowej, ocynkowane. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość Mocowanie Waga (g) DSP-842/ M8 x DSP-842/ M12 x DSP-842/ M12 x Typ a b c d e f g h k l m n Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 8

11 Docisk pchająco - ciągnący DSP-844 Push-pull type toggle clamp DSP-842 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 Wysokość Szerokość Mocowanie Waga (g) DSP-844/ M6 x DSP-844/ M8 x DSP-844/ M12 x Typ a b c e k l M M16 x M M20 x M M24 x M12 Dostawa z magazynu w Polsce - 2 dni robocze. Docisk hakowy wzmocniony DSP-849 Heavy hook type toggle clamp DSP-849 Opis: Podstawa, dźwignia i uchwyt wykonane z żeliwa. Obejma, kołki i nakrętki hartowane i ocynkowane. Rączka z wysokiej jakości tworzywa olejoodpornego. F1 Regulacja zasięgu Wysokość Szerokość Waga (g) DSP-849/ Typ b d e f g h k l m n s Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 9

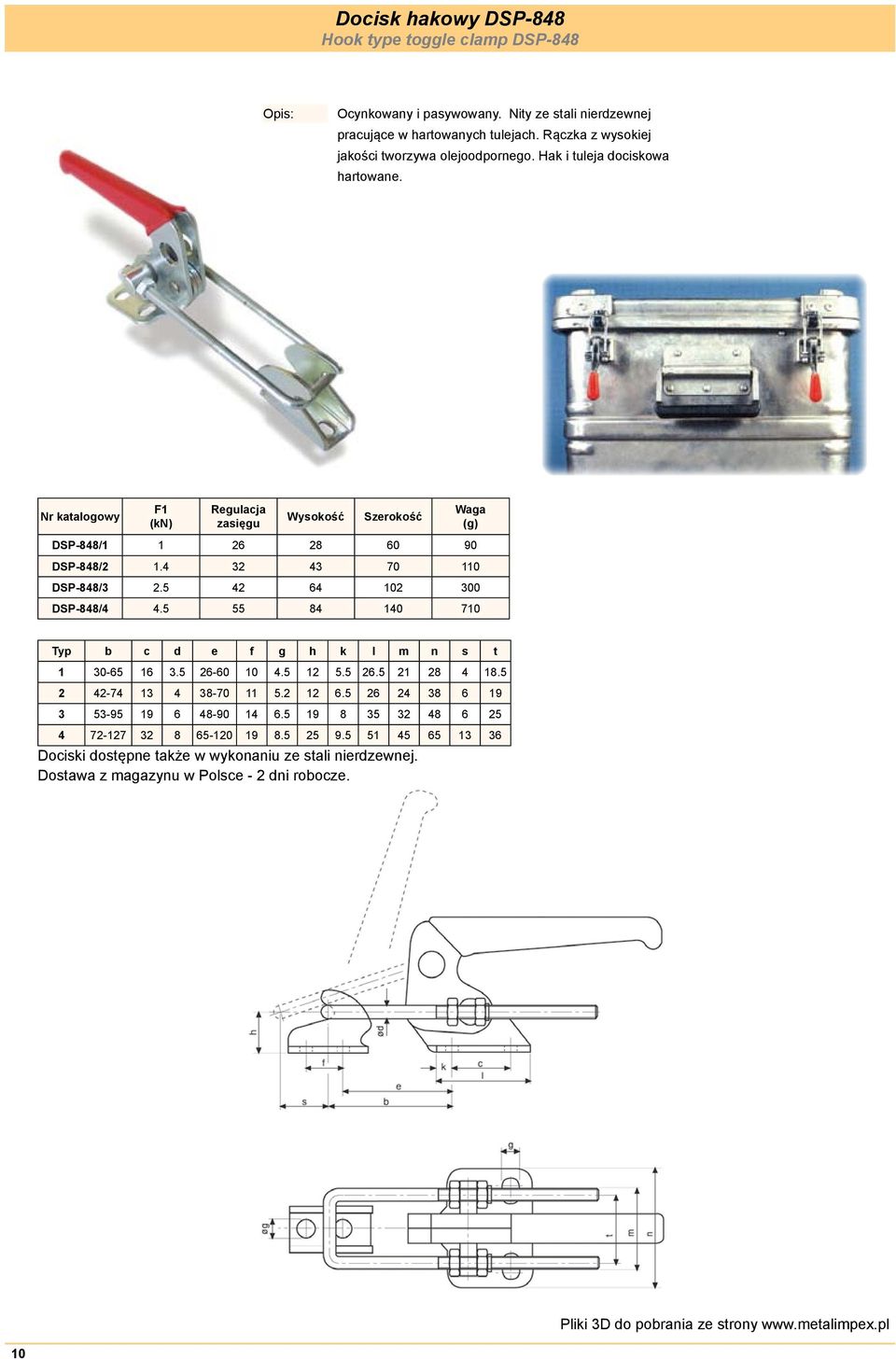

12 Docisk hakowy DSP-848 Hook type toggle clamp DSP-848 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Hak i tuleja dociskowa hartowane. F1 Regulacja zasięgu Wysokość Szerokość Waga (g) DSP-848/ DSP-848/ DSP-848/ DSP-848/ Typ b c d e f g h k l m n s t Dociski dostępne także w wykonaniu ze stali nierdzewnej. Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 10

13 Docisk hakowy DSP-847 Hook type toggle clamp DSP-847 Opis: Ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Rączka z wysokiej jakości tworzywa olejoodpornego. Hak i tuleja dociskowa hartowane. F1 Regulacja zasięgu Wysokość Szerokość Waga (g) DSP-847/ DSP-847/ DSP-847/ Typ b c d e g h k l m n R s Dostawa z magazynu w Polsce - 2 dni robocze. Pliki 3D do pobrania ze strony 11

14 Docisk pneumatyczny DSP-600 Pneumatic toggle clamps DSP-600 Opis: Konstrukcja kątowa redukująca gabaryty. Montaż w pozycji pionowej lub poziomej. Wyposażony w dwustronnie działający, wymienny siłownik pneumatyczny. Tłok magnetyczny pozwalający stosować czujniki zbliżeniowe. Regulowana prędkość. Docisk ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. 12 F1 F2 F3* F4* F5 Vn** Wysokość Szerokość Mocowanie DSP-600/ ,5 2,2 0,5 0, M Typ a b c Ø d e f g h h1 h3 h4 h5 hw i k n q t1 u1 v Ø w Skok R 4 8, ,5 8, , G 1/8 * F3 + F4 - maksymalna siła dla ciśnienia 6bar ** Vn - zużycie powietrza dla jednego cyklu przy cisnieniu 60bar Waga (g) Pliki 3D do pobrania ze strony

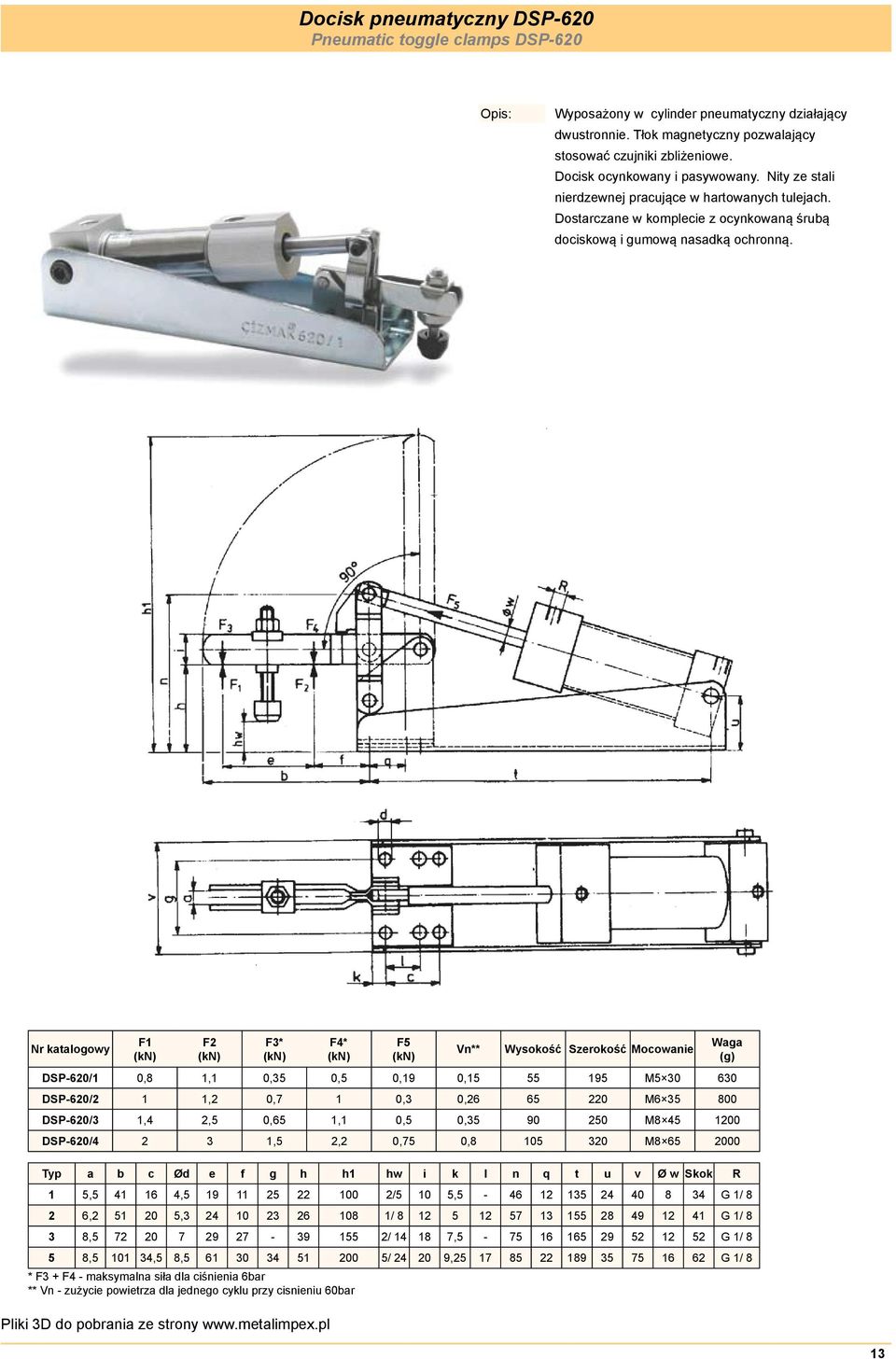

15 Docisk pneumatyczny DSP-620 Pneumatic toggle clamps DSP-620 Opis: Wyposażony w cylinder pneumatyczny działający dwustronnie. Tłok magnetyczny pozwalający stosować czujniki zbliżeniowe. Docisk ocynkowany i pasywowany. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 F3* F4* Typ a b c Ød e f g h h1 hw i k l n q t u v Ø w Skok R 1 5, , /5 10 5, G 1/ 8 2 6, , / G 1/ 8 3 8, / , G 1/ 8 5 8, ,5 8, / , G 1/ 8 * F3 + F4 - maksymalna siła dla ciśnienia 6bar ** Vn - zużycie powietrza dla jednego cyklu przy cisnieniu 60bar F5 Vn** Wysokość Szerokość Mocowanie DSP-620/1 0,8 1,1 0,35 0,5 0,19 0, M DSP-620/2 1 1,2 0,7 1 0,3 0, M DSP-620/3 1,4 2,5 0,65 1,1 0,5 0, M DSP-620/ ,5 2,2 0,75 0, M Pliki 3D do pobrania ze strony Waga (g) 13

16 Docisk pneumatyczny DSP-650 Pneumatic toggle clamps DSP-650 Opis: Wersja wzmocniona o zwiększonej odporności na zużycie. Docisk wyposażony w cylinder pneumatyczny działający dwustronnie. Podstawa z żeliwa ciągliwego, emaliowana. Części ruchome wykonane ze stali węglowej, ocynkowane. Nity ze stali nierdzewnej pracujące w hartowanych tulejach. Dostarczane w komplecie z ocynkowaną śrubą dociskową i gumową nasadką ochronną. F1 F2 F3* Rozmiar Ø a b c Ø d e f g h i k l t u v Ø w y R Vn** Wysokość Szerokość Mocowanie Waga (g) DSP-650/3 4 2,5 0,75 0, M DSP-650/ , M DSP-650/ , M , , M , G 1/ , ,5 45,5 M , G 1/ ,5 59 M G 1/4 * F3 - maksymalna siła dla ciśnienia 6bar ** Vn - zużycie powietrza dla jednego cyklu przy cisnieniu 60bar Pliki 3D do pobrania ze strony 14

17 Ramię dociskowe DSP-895 Supporting arm for toggle clamps DSP-895 Opis: Ocynkowany i pasywowany. Dostarczane w komplecie z dwoma ocynkowanymi śrubami dociskowymi i śrubą mocującą. Mocowanie Rozstaw docisków Szerokość Waga (g) DSP-895/1 M5 x DSP-895/2 M6 x DSP-895/3 M8 x DSP-895/4 M8 x DSP-895/5 M8 x Rozmiar Docisk Śruba dociskowa DSP-891 Clamping screw DSP-891 Opis: Ocynkowana śruba dociskowa z gumową nasadką ochronną. Mocowanie h L Waga (g) DSP-891/0 M4 x DSP-891/1 M5 x DSP-891/2 M6 x DSP-891/3 M8 x DSP-891/4 M8 x DSP-891/5 M12 x Docisk Rozmiar / / / / / / / / / / / / / / / / / / / / / / / / / / / / Nasadka ochronna DSP-893 Rubber Nose DSP-891 Rączka DSP-892 Grasp Lever DSP-892 Opis: Nasadka ochronna wykonana z gumy olejoodpornej DSP892/0-4 Dla docisków o rozm. 0-4 Dla śruby Szer. Wysok. Waga (g) DSP-893/0 M4 11 8,5 1 DSP-893/1 M DSP-893/2 M ,5 2 DSP-893/3 M DSP-893/5 M DSP892/5-7 Dla docisków o rozm

18 Śruba z łbem walcowym - HWT, HW Hexagon socket head cap screw - HWT, HW Index: klasa HWT klasa HW Wg normy: DIN 912 s l k d M M6 M8 M10 M12 M16 M20 l Inne wymiary na zamówienie. Other dimensions on request. Sposób zamawiania: Śruba kl HWT M8-08 l=60 mm HWT How to order: Screw 8,8 - HWT M8-08 l=60 mm HWT

19 Śruba z łbem stożkowym - CK Hexagon socket countersunk head cap screw - CK Klasa: 8.8 Wg normy: DIN 7991 s 2 2, k 1,7 2,3 2,8 3,3 4,4 5,5 6,5 7 7,5 8,5 14 d M M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 l Sposób zamawiania: Śruba - CK M8-08 l=20 mm CK-0825 How to order: Screw - CK M8-08 l=60 mm CK

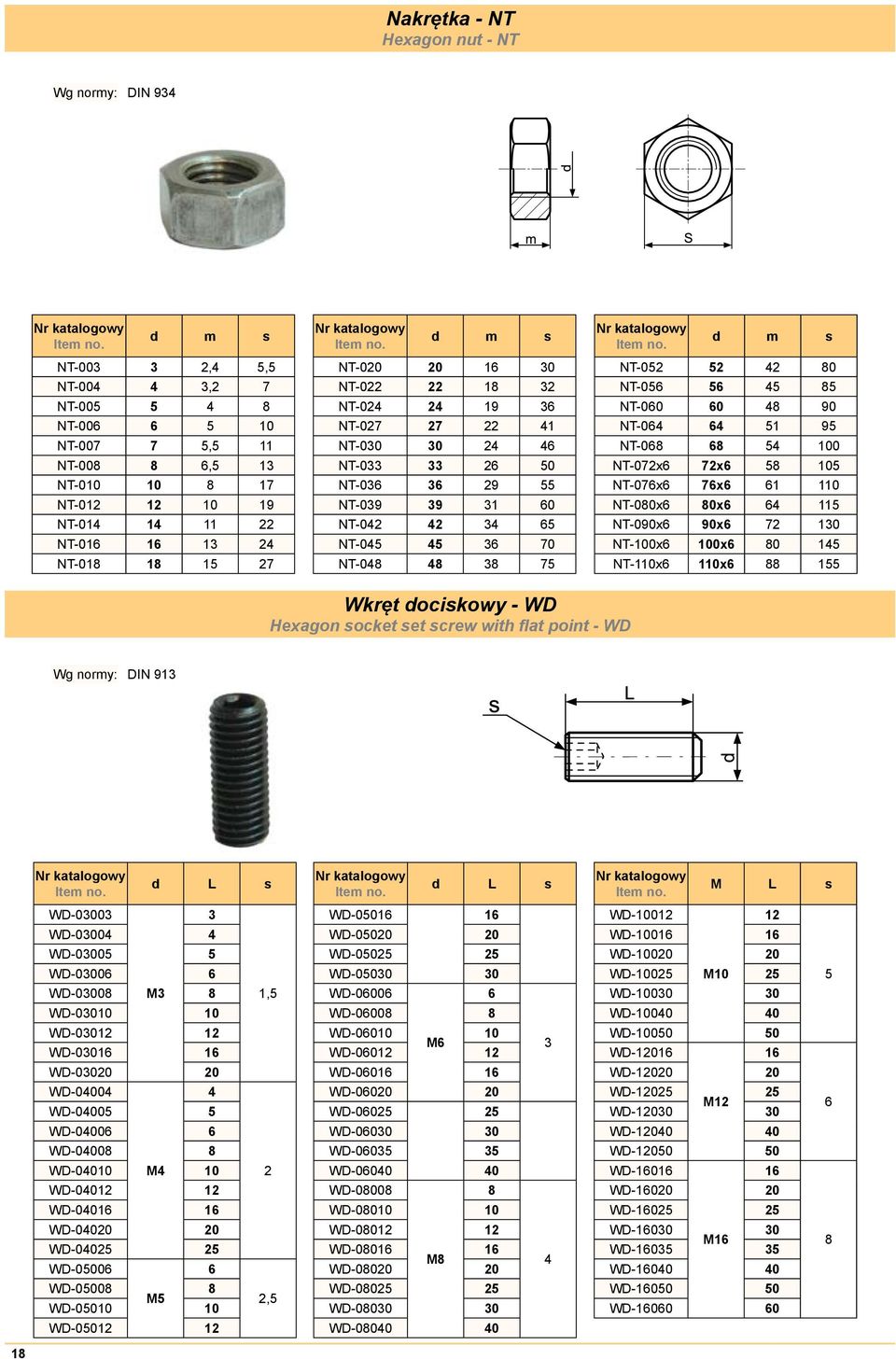

20 Nakrętka - NT Hexagon nut - NT Wg normy: DIN 934 d m s NT ,4 5,5 NT ,2 7 NT NT NT ,5 11 NT ,5 13 NT NT NT NT NT d m s NT NT NT NT NT NT NT NT NT NT NT d m s NT NT NT NT NT NT-072x6 72x NT-076x6 76x NT-080x6 80x NT-090x6 90x NT-100x6 100x NT-110x6 110x Wkręt dociskowy - WD Hexagon socket set screw with flat point - WD Wg normy: DIN WD d L s WD WD WD WD M3 8 WD WD WD WD WD WD WD WD WD M4 10 WD WD WD WD WD WD M5 WD WD ,5 2 2,5 d L s WD WD WD WD WD WD WD M6 WD WD WD WD WD WD WD WD WD WD WD M8 WD WD WD WD WD M L s 12 WD WD WD M10 25 WD WD WD WD WD WD M12 WD WD WD WD WD WD WD M16 WD WD WD WD

21 Podkładka okrągła dokładna- P Plain washer - P Wg normy: DIN 125 A Rozmiar śruby d 1 d 2 s P-02 M2 2,2 5 0,3 P-03 M3 3,2 7 0,5 P-04 M4 4,3 9 0,8 P-05 M5 5, P-06 M6 6,4 12 1,6 P-08 M8 8,4 16 1,6 P-10 M10 10, P-12 M ,5 P-14 M ,5 P-16 M P-18 M P-20 M P-22 M Rozmiar śruby d 1 d 2 s P-24 M P-27 M P-30 M P-33 M P-36 M P-39 M P-42 M P-45 M P-48 M P-52 M P-56 M P-60 M P-64 M Podkładka sprężysta okrągła - PS Spring lock washer - PS Wg normy: DIN 127 B Rozmiar śruby d 1 d 2 s PS-02 M2 2,1 4,4 0,5 PS-03 M3 3,1 6,2 0,8 PS-04 M4 4,1 7,6 0,9 PS-05 M5 5,1 9,2 1,2 PS-06 M6 6,1 11,8 1,6 PS-08 M8 8,1 14,8 2 PS-10 M10 10,2 18,1 2,2 PS-12 M12 12,2 21,1 2,5 PS-14 M14 14,2 24,1 3 PS-16 M16 16,2 27,4 3,5 PS-18 M18 18,2 29,4 3,5 PS-20 M20 20,2 33,6 4 Rozmiar śruby d 1 d 2 s PS-22 M22 22,5 35,9 4 PS-24 M24 24, PS-27 M27 27, PS-30 M30 30,5 48,2 6 PS-33 M33 33,5 55,2 6 PS-36 M36 36,5 58,2 6 PS-39 M39 39,5 61,2 6 PS-42 M42 42,5 68,2 7 PS-45 M45 45,5 71,2 7 PS-48 M PS-52 M PS-56 M

22 Śruba do rowków teowych - RLS Bolt for T-slots - RLS Materiał: Według: DIN 787 kształtowany na gorąco, frezowany, gwint walcowany Klasa: M6 - M12 - klasa 10.9 M14 - M30 - klasa 8.8 RLS d L b a e k ,12 RLS ,13 RLS ,13 RLS M , ,15 RLS ,17 RLS ,20 RLS ,22 RLS ,13 RLS ,15 RLS ,17 RLS M , ,18 RLS ,19 RLS ,22 RLS ,25 RLS ,20 RLS ,22 RLS ,24 RLS M , ,26 RLS ,32 RLS ,35 RLS ,40 RLS ,26 RLS ,31 RLS ,32 RLS ,35 M16 17, RLS ,39 RLS ,45 RLS ,56 RLS ,69 RLS ,53 RLS ,58 RLS ,62 RLS M , ,69 RLS ,80 RLS ,90 RLS ,15 RLS d L b a e k ,54 RLS ,63 RLS ,69 RLS M , ,73 RLS ,79 RLS ,90 RLS ,04 RLS ,80 RLS ,92 RLS ,00 RLS M , ,10 RLS ,28 RLS ,43 RLS ,67 RLS ,00 RLS ,10 RLS ,20 RLS M , ,30 RLS ,50 RLS ,75 RLS ,90 RLS ,89 RLS ,00 RLS ,24 M30 35, RLS ,56 RLS ,00 RLS ,10 Dostawa z magazynu w Polsce - 2 dni robocze. 20

23 Śruba dwustronna - RLR Stud - RLR Materiał: Według: DIN 6379 kształtowany na gorąco, gwint walcowany RLR d b 1 b L ,025 RLR ,038 RLR ,040 RLR M ,050 RLR ,062 RLR ,080 RLR ,100 RLR ,038 RLR ,047 RLR ,060 RLR M ,070 RLR ,090 RLR ,115 RLR ,0145 RLR ,080 RLR ,090 RLR ,100 RLR M ,125 RLR ,160 RLR ,200 RLR ,250 RLR ,085 RLR ,110 RLR ,130 RLR ,160 RLR M ,220 RLR ,280 RLR ,330 RLR ,425 RLR ,650 RLR ,130 RLR ,165 RLR ,205 RLR M ,255 RLR ,320 RLR ,400 RLR ,500 RLR d b 1 b L ,185 RLR ,220 RLR ,260 RLR ,330 RLR M ,410 RLR ,520 RLR ,650 RLR ,820 RLR ,030 RLR ,275 RLR ,350 RLR ,430 RLR M ,500 RLR ,680 RLR ,800 RLR ,100 RLR ,300 RLR ,390 RLR ,475 RLR ,590 RLR M ,750 RLR ,930 RLR ,180 RLR ,148 RLR ,900 RLR ,600 RLR ,950 RLR ,250 RLR M ,500 RLR ,380 RLR ,350 RLR ,750 Dostawa z magazynu w Polsce - 2 dni robocze. 21

24 Śruba dwustronna - RLT Hexagon bolt - RLT Materiał: Według: DIN 6350 kształtowany na gorąco, frezowany, gwint walcowany Dostawa z magazynu w Polsce - 2 dni robocze. d L b b 1 S m M ,160 RLT ,185 RLT M ,216 RLT ,246 RLT M ,296 RLT ,342 RLT M ,394 RLT ,448 RLT M ,500 RLT ,565 RLT M ,650 RLT ,900 RLT M ,850 RLT ,026 RLT Nakrętka teowa - RLU Nuts for T-slot - RLU Materiał: Według: DIN 510 stal odpuszczana d a e h k Dostawa z magazynu w Polsce - 2 dni robocze. 22 M10 11, ,014 RLU-10 M12 13, ,022 RLU-12 M14 15, ,033 RLU-14 M16 17, ,046 RLU-16 M18 19, ,070 RLU-18 M20 21, ,100 RLU-20 M22 23, ,150 RLU-22 M24 27, ,218 RLU-24 M30 35, ,430 RLU-30

25 Nakrętka teowa - RLV Nuts for T-slot - RLV Materiał: Według: DIN 508 kształtowany na gorąco, frezowany, gwint walcowany Dostawa z magazynu w Polsce - 2 dni robocze. d a e h k M6 7, ,009 RLV-06 M8 9, ,012 RLV-08 M10 11, ,022 RLV-10 M12 13, ,035 RLV-12 M14 15, ,053 RLV-14 M16 17, ,072 RLV-16 M18 19, ,110 RLV-18 M20 21, ,155 RLV-20 M22 23, ,220 RLV-22 M24 27, ,322 RLV-24 M30 35, ,595 RLV-30 Nakrętka teowa (półfabrykat) - RLW Nuts for T-slot (no hole) - RLW Materiał: Według: stal odpuszczana DIN 508R a e h k 7, ,009 RLW-08 9, ,012 RLW-10 11, ,022 RLW-12 13, ,035 RLW-14 15, ,053 RLW-16 17, ,072 RLW-18 19, ,110 RLW-20 21, ,155 RLW-22 23, ,220 RLW-24 27, ,322 RLW-28 35, ,595 RLW-36 23

26 Podkładka podtrzymująca - RLX Support for lifting washer - RLX d d 1 D L L 1 11 M ,075 RLX M ,078 RLX M ,080 RLX M ,122 RLX M ,125 RLX M ,130 RLX-20 Nakrętka kołnierzowa - RLY Nut - RLY Materiał: stal odpuszczona Według: DIN 6331 Klasa 10.9 Dostawa z magazynu w Polsce - 2 dni robocze. 24 d d 1 k m e S M ,6 17 0,025 RLY-10 M ,9 19 0,036 RLY-12 M , ,4 22 0,051 RLY-14 M ,7 24 0,070 RLY-16 M ,2 27 0,095 RLY-18 M ,6 30 0,130 RLY-20 M ,9 32 0,160 RLY-22 M ,5 36 0,230 RLY-24 M ,1 46 0,470 RLY-30

27 Nakrętka wysoka - RLZ Long nut - RLZ Materiał: stal odpuszczona Według: DIN 6334 Klasa 10.9 d m e S M ,5 10 0,008 RLZ-06 M ,0 13 0,019 RLZ-08 M ,6 17 0,042 RLZ-10 M ,9 19 0,064 RLZ-12 M ,4 22 0,095 RLZ-14 M ,7 24 0,120 RLZ-16 M ,2 27 0,170 RLZ-18 M ,6 30 0,240 RLZ-20 M ,9 32 0,280 RLZ-22 M ,5 36 0,400 RLZ-24 M ,1 46 0,850 RLZ-30 Nakrętka - RL5 Hexagon nut - RL5 Materiał: stal odpuszczona Według: DIN 6330 B Klasa 10.9 Dostawa z magazynu w Polsce - 2 dni robocze. d m e S M6 9 11,5 10 0,005 RL5-06 M ,0 13 0,009 RL5-08 M ,6 17 0,020 RL5-10 M ,9 19 0,028 RL5-12 M ,4 22 0,045 RL5-14 M ,7 24 0,058 RL5-16 M ,2 27 0,083 RL5-18 M ,6 30 0,110 RL5-20 M ,9 32 0,130 RL5-22 M ,5 36 0,195 RL5-24 M ,1 46 0,405 RL

28 Podkładka - RL6 Thick washer - RL6 Materiał: stal odpuszczona Wytrzymałość: DIN 6340 d 1 d 2 k 6, ,005 RL6-06 8, ,010 RL , ,016 RL ,035 RL ,040 RL ,060 RL ,060 RL ,073 RL ,092 RL ,170 RL ,230 RL6-30 Dostawa z magazynu w Polsce - 2 dni robocze. Zgarniacz - RL7 T-slot scraper - RL7 Opis: Narzędzie do czyszczenia rowków teowych a ,040 RL ,050 RL ,055 RL ,080 RL Dostawa z magazynu w Polsce - 2 dni robocze. 26

29 Łapa dociskowa odsadzona - RLE Angled clamp - RLE Materiał: stal odpuszczana, czerniona Według: DIN 6316 Uwagi: Śruby teowe, podkładki i nakrętki należy zamówić osobno d L b 2 a h b 3 c d 1 b 1 e 1 e 2 M M ,08 RLE M M ,16 RLE M ,30 RLE M ,58 RLE M ,57 RLE M16 M18 M20 M22 M24 M M16 1,05 RLE ,11 RLE ,98 RLE ,15 RLE ,76 RLE ,15 RLE ,80 RLE M ,15 RLE ,10 RLE ,56 RLE ,05 RLE ,30 RLE M ,80 RLE

30 Łapa dociskowa prosta - RLF Straight clamp - RLF Materiał: stal odpuszczana, czerniona Według: DIN 6314 Uwagi: Śruby teowe, podkładki i nakrętki należy zamówić osobno d L b 2 a b b 3 d 1 b 1 e 2 e 1 M ,06 RLF M8 25 M ,11 RLF ,22 RLF M ,29 RLF ,47 RLF M ,61 RLF ,63 RLF M14 M ,89 RLF ,74 RLF M ,06 RLF ,76 RLF M ,06 RLF ,64 RLF M ,03 RLF ,02 RLF ,56 RLF M M ,02 RLF ,88 RLF ,5 80 2,41 RLF M ,75 RLF ,86 RLF ,80 RLF M30 42 M ,60 RLF

31 Łapa dociskowa widlasta z czopem - RLG Forked clamp with pin end - RLG Materiał: Według: Uwagi: stal odpuszczana, czerniona DIN 6315 C Śruby teowe, podkładki i nakrętki należy zamówić osobno d L 1 d 1 b 2 a L 2 L 3 b 1 M ,220 RLG M ,350 RLG M12 M14 M16 M18 M20 M22 M24 M ,770 RLG ,980 RLG ,770 RLG ,980 RLG ,450 RLG ,750 RLG ,450 RLG ,750 RLG ,750 RLG ,450 RLG ,750 RLG ,450 RLG ,200 RLG ,100 RLG ,700 RLG ,000 RLG

32 Łapa dociskowa widlasta - RLH Forked support - RLH Materiał: stal odpuszczana, czerniona Według: DIN 6315-B Uwagi: Śruby teowe, podkładki i nakrętki należy zamówić osobno d L b 2 a b 1 b 4 b 3 M ,06 RLH M ,14 RLH M ,30 RLH M12 M14 M16 M18 M ,57 RLH ,73 RLH ,91 RLH ,57 RLH ,73 RLH ,91 RLH ,08 RLH ,36 RLH ,25 RLH ,08 RLH ,36 RLH ,25 RLH ,60 RLH ,80 RLH d L b 2 a b 1 b 4 b 3 M20 M22 M24 M ,00 RLH ,85 RLH ,50 RLH ,60 RLH ,80 RLH ,00 RLH ,85 RLH ,50 RLH ,40 RLH ,00 RLH ,85 RLH ,60 RLH ,70 RLH ,75 RLH ,10 RLH ,20 RLH

33 Łapa dociskowa ząbkowana - RLI Straight support - RLI Materiał: Według: Uwagi: stal odpuszczana, czerniona No Z Współpracuje z podpórką RLP. Śruby teowe, podkładki i nakrętki należy zamówić osobno d L b 2 a b b 3 b 1 e 2 e 1 M ,06 RLI M ,11 RLI ,22 RLI M ,29 RLI ,47 RLI M ,61 RLI ,63 RLI M ,89 RLI ,74 RLI M ,06 RLI ,76 RLI M ,06 RLI

34 Łapa dociskowa - RLK Moving head (hanger base) - RLK Materiał: Docisk: żeliwo Śruba: kształtowana na gorąco, frezowana, gwint walcowany Według: No d L M A S K a e h k M10 11, ,68 RLK M12 13, ,72 RLK-12 M14 15, RLK M16 17, ,22 RLK-16 32

35 Łapa dociskowa - RLJ L-Type clamp - RLJ Materiał: żeliwo Według: No d A B L C D G F G/G 1 M RLJ-10 M RLJ-12 M14 RLJ-14 M RLJ-16 M18 RLJ-18 M20 RLJ M22 RLJ-22 M RLJ-24 Podpórka śrubowa - RLL Support screw - RLL Materiał: Stal hartowana, klasa 8.8 Według: No S d D H k 75 0,22 RLL M ,30 RLL ,38 RLL ,27 RLL M ,30 RLL ,35 RLL ,30 RLL M ,41 RLL

36 Kompletny zestaw mocujący - RL1 Sliding side wrench set - RL1 Skład zestawu: - docisk - 2szt. - ogranicznik - 2szt. - śruba + nakrętka teowa - 8szt. RL M10 12 RL d a k h L E B j A m f K 1 h 1 L 1 E , ,67 RL ,68 RL RL ,05 M12 RL , , RL ,25 RL ,35 RL ,50 3,62 3,70 34

37 Uniwersalny zestaw mocujący - RL2 Armed side wrench set - RL2 Skład zestawu: - docisk specjalny - 2szt. - klucz dla docisków - 1szt. - ogranicznik - 2szt. - śruba + nakrętka teowa - 8szt. d a e h k RL M10 11, ,55 RL , ,61 RL , ,63 RL , ,66 RL , ,71 M12 RL , ,77 RL , ,87 RL , ,99 RL , ,25 35

38 Uniwersalny zestaw mocujący - RL3 Graded side wrench set - RL3 Skład zestawu: - docisk boczny - 2szt. - ogranicznik - 2szt. - śruba + nakrętka teowa - 8szt. RL M10 12 RL d a h b L K L 1 h 1 E 3, ,67 RL ,68 RL RL M ,05 RL ,10 RL ,25 RL ,35 3,70 36

39 Uniwersalny zestaw mocujący - RL4 Graded side wrench set - RL4 Skład zestawu: - docisk specjanly- 2szt. - ogranicznik - 2szt. - śruba + nakrętka teowa - 8szt. d a L b G h L 1 b 1 h 1 G 1 RL , RL ,05 RL RL4-20 M ,50 RL ,70 RL ,90 RL ,80 8,30 37

40 Docisk boczny do rowków teowych - RLA Side clamp - RLA Materiał: Według: No stal hartowana, czerniona d a e H 1 H 2 L C M10 11, ,12 RLA-10 3 M12 13, ,20 RLA-12 M14 15, ,29 RLA-14 4 M16 17, ,44 RLA-16 M18 19, ,65 RLA-18 5 M20 21, ,84 RLA-20 38

41 Docisk boczny do rowków teowych - RLB T-Slot side wrench - RLB Materiał: Według: No stal odpuszczana, czerniona d A E H L K S M S 1 M , ,20 RLB-0608 M ,27 RLB-0610 M ,34 RLB-0812 M ,41 RLB-1014 M ,58 RLB-1216 M ,65 RLB-1218 M ,5 0,72 RLB-1620 M ,5 0,79 RLB

42 Łapa dociskowa - RLSP Combined sliding clamp - RLSP Materiał: Według: No K ulepszana stal stopowa a RLSP RLSP RLSP RLSP RLSP RLSP RLSP RLSP RLSP RLSP g h min max s k d SW L e b c f M M , ,6 M M , ,8 Element pośredni g m b n Ciężar (g) RLAK ,4 RLAK ,5 40

43 Jednostka mocująca - RLC Combined clamp - RLC Materiał: Według: No stal odpuszczana, czerniona a RLC RLC RLC RLC ,75 41

44 Jednostka mocująca - RLD Combined step-clamp - RLD Materiał: żeliwo specjalne, śruba w klasie 8.8 Według: No B h H , , ,00 a 12 RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD RLD

45 Podpora stopniowa - RLO Stepped booster - RLO Materiał: Według: No A stal odpuszczana, czerniona L K H a b c Weigh ,25 RLO ,40 RLO ,60 RLO-03 Podpora ząbkowana - RLP Stepped booster - RLP Materiał: Według: No E stal odpuszczana, czerniona L a b c h H ,49 RLP ,78 RLP ,16 RLP ,50 RLP-04 43

46 Podpora ząbkowana - RLQ Stepped booster - RLO Materiał: Według: No B żeliwo ciągliwe, podstawa frezowana L h H ,3 RLQ ,6 RLQ ,0 RLQ-03 Podpora śrubowa - RLM Supported bolt - RLM Materiał: Stal hartowana Śruba: gwint trapezowy, samohamowny Według: No d D H min H max k ,14 RLM M ,25 RLM ,86 RLM Tr30x ,53 RLM ,00 RLM

47 Podpora śrubowa - RLN Booster - RLN Materiał: Korpus: żeliwo Śruba: stal hartowana, gwint trapezowy Według: No d D h H a Tr30x ,75 RLN ,20 RLN ,40 RLN ,85 RLN-504 Materiał: Korpus: żeliwo, powlekane farbą Śruba: stal hartowana, gwint trapezowy Według: No d D h H a Tr40x ,0 RLN ,0 RLN ,6 RLN ,5 RLN
