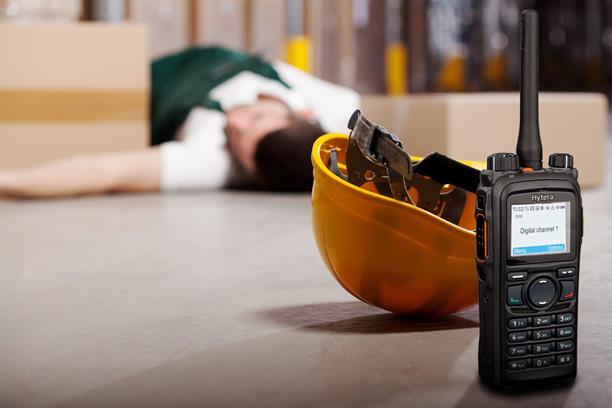

2 Systemu P.A.B.L. O Charakterystyka Ogólna System P.A.B.L.O. (Personalny Asystent Bezpieczeństwa i Lokalizacji Osób) to rozwiązanie techniczne wpierające bezpieczeństwo i nadzór nad osobami wykonującymi prace samodzielnie. System w obszarach, na które został zaprojektowany i wykonany indywidulanie dla Inwestora zapewnia jednocześnie 3 funkcjonalności dla osób posiadających specjalnie wyposażone i oprogramowane urządzenia (radiotelefony): Ciągłą łączność głosową w każdym, nawet najtrudniejszym miejscu (również w miejscach, w których nie ma zasięgu sieci publicznej GSM lub awarii lub wyłączenia sieci GSM: połączenia indywidualne, wywołania grupowe i ogólne, połączenia priorytetowe nie dostępne dla publicznych sieci GSM Lokalizację, bez zbędnej zwłoki, niezależnie czy osoba przebywa w terenie otwartym, czy wewnątrz budynków Funkcjonalności alarmowe wyzwalane manualnie, poprzez wciśnięcie przycisku w radiotelefonie ( w tym funkcjonalność czuwaka pomysł zaczerpnięty z bezpieczeństwa ruchu kolejowego: świadome periodyczne przyciskanie dedykowanego, mechanicznego przycisku przez osobę noszącą radiotelefon wcześniej zaprogramowanych przedziałach czasowych) z oraz wezwanie pomocy wyzwalane automatycznie (np.: wykrycie upadku lub bezruchu). Wyzwalanie alarmu automatyczne przewiduje zainicjowanie tzw. Przed-alarmu w celu zapobiegania wysyłaniu alarmów fałszywych które mogą znieczulić obsługę systemu. W ramach rozwiązania P.A.B.L.O. dostarczane jest stanowisko (-ka) wizualizacji i łączności dla służb odpowiedzialnych za prowadzenie działań ratunkowych, ochronny i ewakuacji. Teren otwarty Centrum dyspozytorskie Teren wewnątrz budynków

3 Systemu P.A.B.L.O. Pewny zasięg Przemiennik radiowy z układem antenowym zapewnia zasięg dla każdego typu radiotelefonów, nawet w najtrudniejszych warunkach zabudowy przemysłowej, hal produkcyjnych, magazynowych oraz w tunelach. radiotelefony ręczne radiotelefon przewoźny radiotelefony ręczne Przemiennik z układem antenowym radiotelefony ręczne radiotelefon przewoźny Hala nr 1 Hala nr 2 Hala nr 3

4 Przykładowy schemat działania Systemu P.A.B.L.O. Wezwanie alarmowe z dwustronną łącznością głosową Radiowy Znacznik Lokalizacyjny RZL (Beacon) Wezwanie alarmowe z dwustronną łącznością głosową Przemiennik z układem antenowym Stanowisko dyspozytorskie z aplikacją wizualizacyjną P.A.B.L.O. i środkami łączności głosowej Dwustronna łączność głosowa Hala produkcyjna Poszkodowany pracownik wyposażony w radiotelefon z funkcjonalnością P.A.B.L.O. Dwustronna łączność głosowa Grupa ratunkowa z radiotelefonem do komunikacji z dyspozytorem lub/i z poszkodowanym pracownikiem Przykładowy Scenariusz nr 1: Pracownik z radiotelefonem pracującym w systemie P.A.B.L.O. upadł na terenie hali produkcyjnej. Zabudowany w radiotelefonie czujnik odchyłu uruchamia automatycznie połączenie alarmowe z dyspozytorem, równocześnie radiotelefon odczytuje identyfikator/ ID/ Radiowego Znacznika Lokalizacji. Dzięki aplikacji wizualizacyjnej na ekranie komputera dyspozytorskiego jest pokazywana lokalizacja zdarzenia. Natychmiast po otrzymaniu wezwania alarmowego Dyspozytor uruchamia grupę ratunkową, która udaje się w lokalizację wypadku. Grupa ma stałą łączność głosową z Dyspozytorem oraz poszkodowanym.

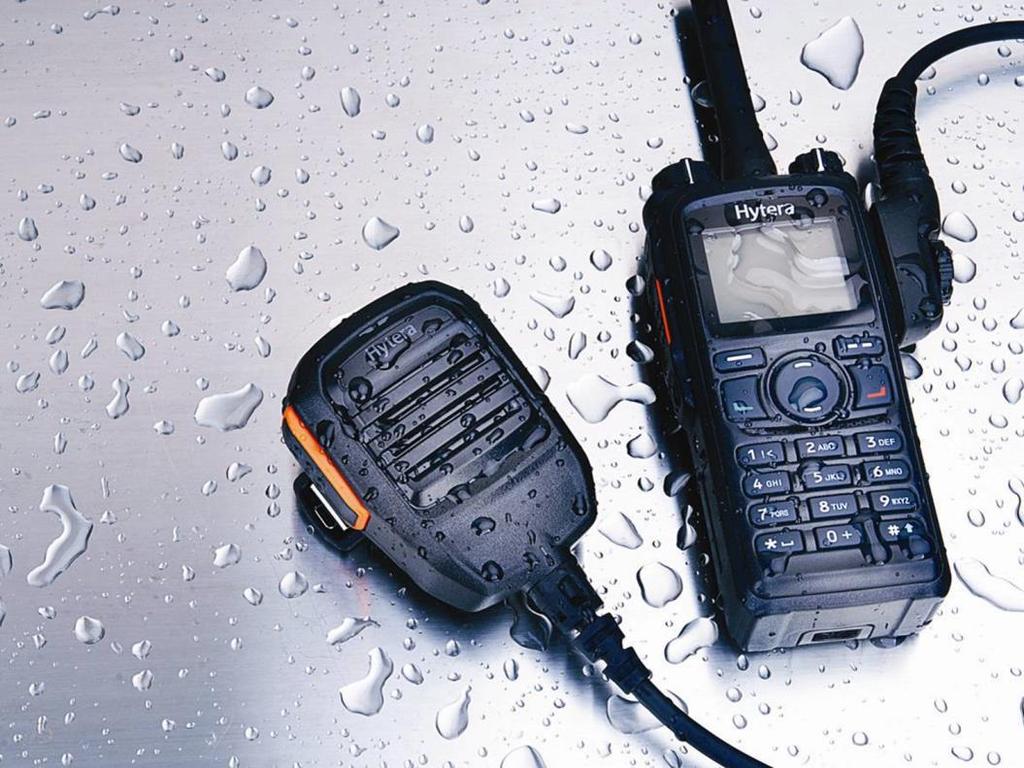

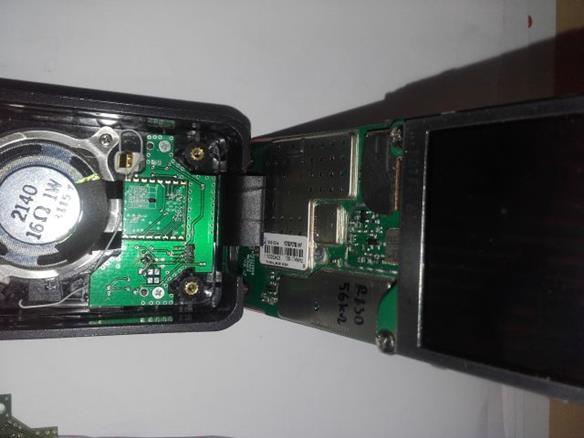

5 Elementy składowe systemu P. A. B. L. O. /urządzenia/ Radiotelefony DMF Hytera serii 7 z odbiornikiem GPS, z czujnikiem upadku i bezruchu, z zabudowanym Odbiornikiem Znacznika Lokalizacyjnego (OZL) Klasyfikacja IP: IP 67 Zakres temperatury pracy: - 30 C do + 60 C Norma Military standard MIL-STD-810 C/D/E/F/G Odporność na upadki Prosta obsługa Zabudowany Odbiornik Znacznika Lokalizacyjnego wewnątrz radiotelefonu (nie blokuje złącza akcesoriów zewnętrznych) Dłuższy czas pracy bez ładowanie w porównaniu z np. smarfonami

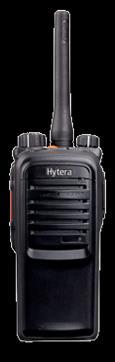

6 Wybrane produkty Hytera DMR Radiotelefony przenośne PD705 / PD755 / PD785 Moduł GPS i Mandown w PD785G / PD755G / PD705G Alarm wibracyjny Funkcja samotny pracownik (lone worker) Częstotliwość VHF MHz, UHF MHz, Ilość kanałów 1024 / 32 Moc RF VHF 5 W, UHF 4 W Akumulator 2000 mah (Li-Ion) Wyświetlacz LCD kolorów Wymiary 125 x 55 x 37 mm Waga 355 g Klasyfikacja IP IP 67 Zakres temperatury pracy - 30 C do + 60 C Norma Military standard MIL-STD-810 C/D/E/F/G Obsługa telemetrii wyjście i wejście Akumulator 2000-mAh Li-Ion zapewnia 14 godzin pracy w trybie 5 % - 5 % - 90 % Interfejs programowania (API) Opcjonalna płytka rozszerzeń

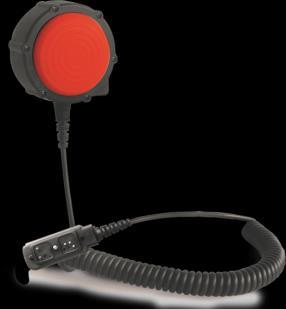

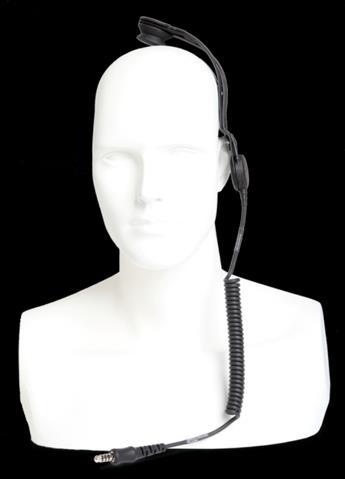

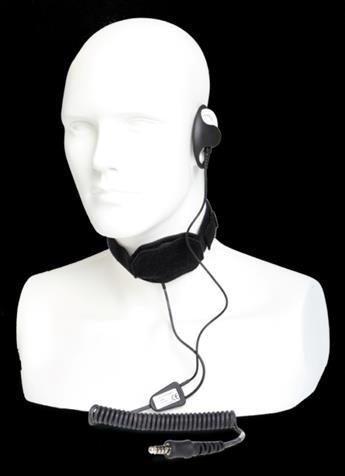

7 Elementy składowe systemu P. A. B. L. O /urządzenia/ Radiotelefony DMF Hytera serii 7 z odbiornikiem GPS, z czujnikiem upadku i bezruchu, z zabudowanym Odbiornikiem Znacznika Lokalizacyjnego (OZL) Pozostawienie wolnego złącza akcesoriów dodatkowych w radiotelefonach ręcznych umożliwia podłączenie wyposażenia podnoszącego bezpieczeństwo oraz wygodę pracy użytkownika. Mikrofonogłośnik z przyciskiem PTT i alarmowym znakomicie poprawia ergonomię i bezpieczeństwo użytkowania (swoboda ruchu, co najmniej jedna ręka stale wolna) Zestaw z ochronnikiem słuchu umożliwia bezpieczną komunikację głosową nawet głośnych obszarach Zestaw z rezonansem kostnym lub laryngofonem umożliwia korzystanie z radiotelefonów przez personel wyposażony w maski gazowe aparatów powietrznych

8 Alarmy w radiotelefonach Systemu P.A.B.L.O. Wychylnie 45 /90 Przycisk alarmowy Dobrze oznakowany fizyczne wydzielony przycisk alarmowy, występujący również w akcesoriach dodatkowych, może zostać wykorzystany do realizacji natychmiastowego połączenia alarmowego i/lub być zaprogramowany tak, by alarm został wywołany gdy przycisk nie zostanie wciśnięty w zadanym przedziale czasu (funkcjonalność radio-stop w kolejnictwie). Funkcjonalność czuwaka pomysł zaczerpnięty z bezpieczeństwa ruchu kolejowego: świadome periodyczne przyciskanie dedykowanego, mechanicznego przycisku przez osobę noszącą radiotelefon wcześniej zaprogramowanych przedziałach czasowych Alarm upadku Radiotelefon posiada czujniki przechyłu. Odchylenie radiotelefonu o zaprogramowany kąt i przekroczenie wyznaczonego przedziału czasu w tym położeniu może być interpretowane jako upadek. Radiotelefon posiada czujniki wykrywające alarm bezruchu. W przypadku, gdy osoba nie poruszy się w zdefiniowanym czasie, zostanie wyzwolony alarm trybie automatycznym. Z Z Z Z Alarm Bezruchu Wyzwalanie alarmu automatyczne przewiduje zainicjowanie tzw. Przed-alarmu w celu zapobiegania wysyłaniu alarmów fałszywych które mogą znieczulić obsługę systemu.

9 Alarmy w radiotelefonach Systemu P.A.B.L.O. Przycisk alarmowy Radiotelefon z czytelnym, łatwo dostępnym, fizycznym przyciskiem alarmowym z dodatkowo zdublowanym przyciskiem alarmowym w mikrofonogłośniku dopinanym do w/w radiotelefonu Należy zwrócić uwagę na trudności użytkowania smartfonów do celów bezpieczeństwa Lone Worker: konieczność odpalenia aplikacji, trudno dostępny przycisk alarmowy wirtualny, aplikacja SOS blokuje możliwość normalnej komunikacji głosowej w trybie nie alarmowym, zwiększony pobór mocy co stwarza Konieczność częstego ładowania smartfonów, oraz brak możliwości ładowania samych akumulatorów, konieczność ładowania całych smartfonów.

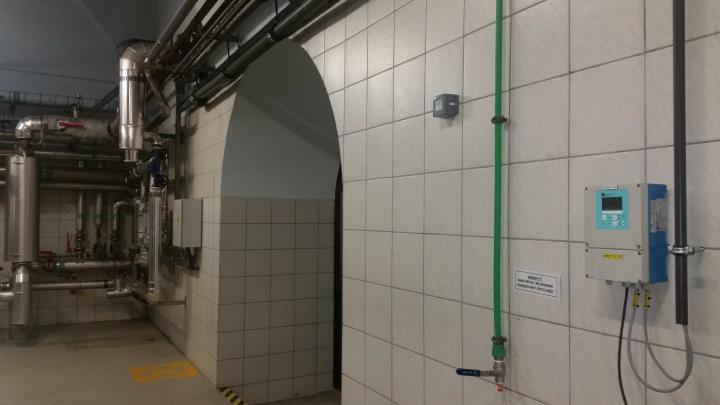

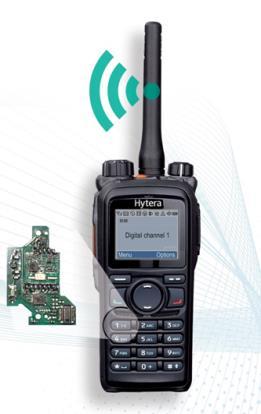

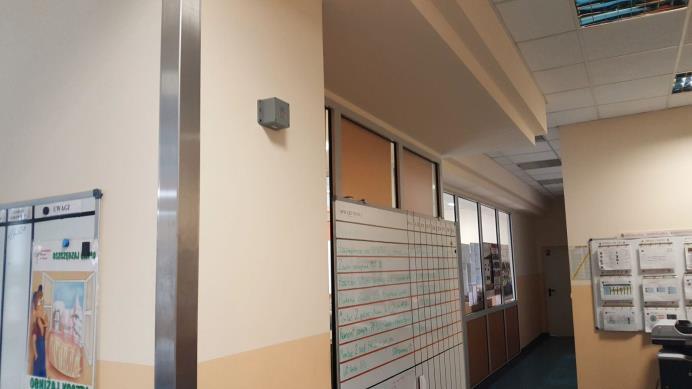

10 Radiowe Znaczniki Lokalizacyjne (Beacony) P.A.B.L.O. Radiowe Znaczniki Lokalizacyjne (beacony) to nadajniki wykorzystywane do lokalizacji. Odpowiednia ich ilość oraz sposób zagęszczenie decyduje o stopniu dokładności lokalizacji wszędzie tam gdzie nie dociera sygnał GPS. Urządzenia pracują w paśmie ISM (868,000 MHz) dedykowanym dla transmisji danych w warunkach przemysłowych. Instalacja Radiowych Znaczników Lokalizacyjnych nie wymaga żadnej infrastruktury kablowej. Polega ona na zamocowaniu znaczników na wytypowanych ścianach budynków, hal i korytarzy. Znacznik posiada obudowę odporną na akty wandalizmu oraz wpływ warunków atmosferycznych (możliwe wykonanie iskrobezpieczne ATEX). Urządzenia nie wymagają konserwacji poza wymianą baterii co 2-3 lata. W przypadku, gdy w zasięgu Radiowego Znacznika Lokalizacyjnego (RZL) pojawi się osoba z radiotelefonem posiadającym wbudowany Odbiornik Znacznika Lokalizacyjnego (OZL), odebrany zostanie ID znacznika, a następnie za pomocą sieci radiowej wysłany do jednostki centralnej zostanie pakiet informujący o odebranym przez radiotelefon znaczniku. Znając położenie znaczników na planie budynku można z łatwością i dużą dokładnością zlokalizować radiotelefon, korzystając z ID w odebranym przez niego sygnale. Śledząc jak zmieniają się ID sygnałów dochodzących do radiotelefonu można dodatkowo określić jaką trasą porusza się jego użytkownik. Czytelna wizualizacja lokalizacji użytkownika odbywa się przy pomocy specjalnie przygotowanej Aplikacji Dyspozytorskiej systemu P.A.B.L.O. integrującej mapy terenu i plany budynków.

11 P.A.B.L.O. Personalny Asystent Bezpieczeństwa i Lokalizacji Osób Bezpośrednią korzyścią z zastosowania systemu P.A.B.L.O. jest poprawa bezpieczeństwa poprzez skrócenie i zautomatyzowanie procedury meldowania się pracownika wykonującego prace samodzielnie (Dz.U nr 129 poz. 844 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy) oraz System P.A.B.L.O. zapewnia eliminację błędów czynnika ludzkiego np. przy powstałym stresie oraz w wyniku wypadku, gdy orientacja lub komunikatywność osoby może być bardzo ograniczona. Przed wdrożeniem systemu P.A.B.L.O.: Procedura okresowego meldowania się zależna od dostępności zasięgu infrastruktury telekomunikacyjnej. Po wdrożeniu systemu P.A.B.L.O.: P.A.B.L.O.: bez zbędnej zwłoki powiadamianie z lokalizacją informacja GDZIE jest widoczna od razu.

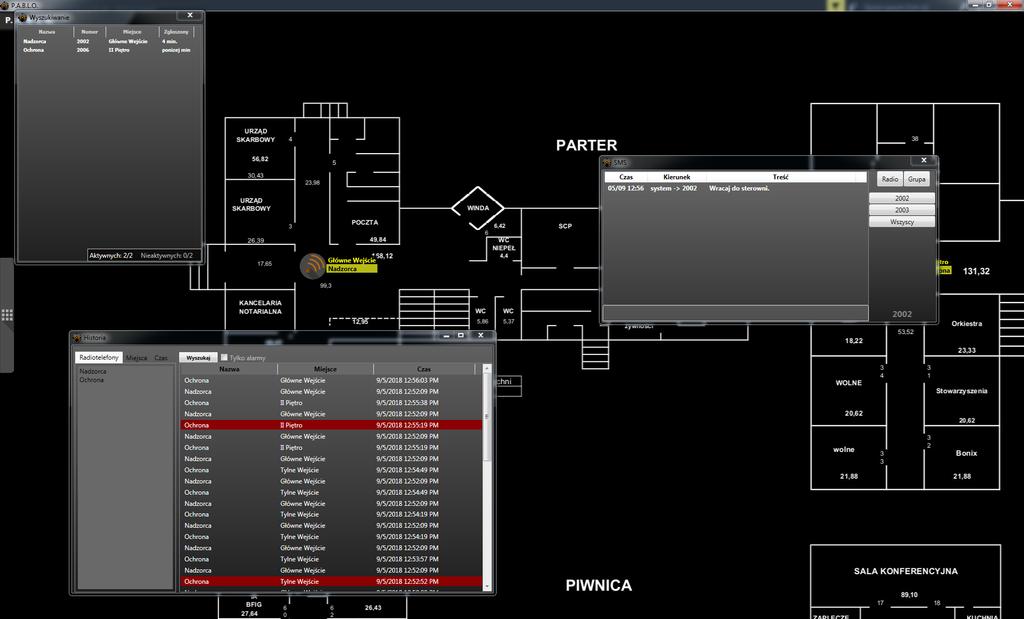

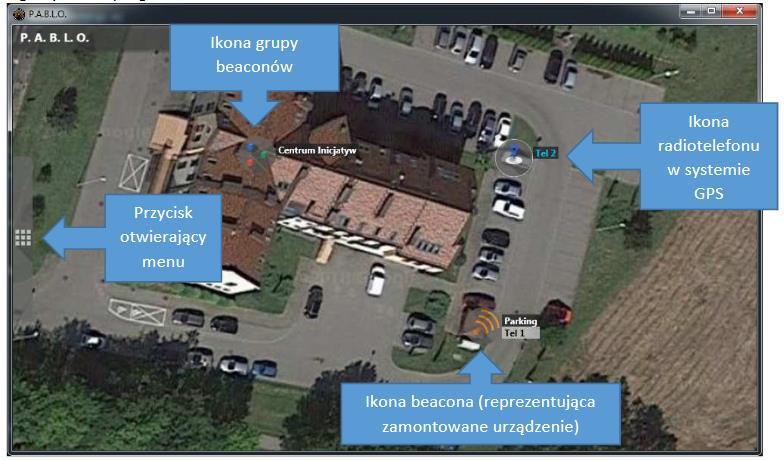

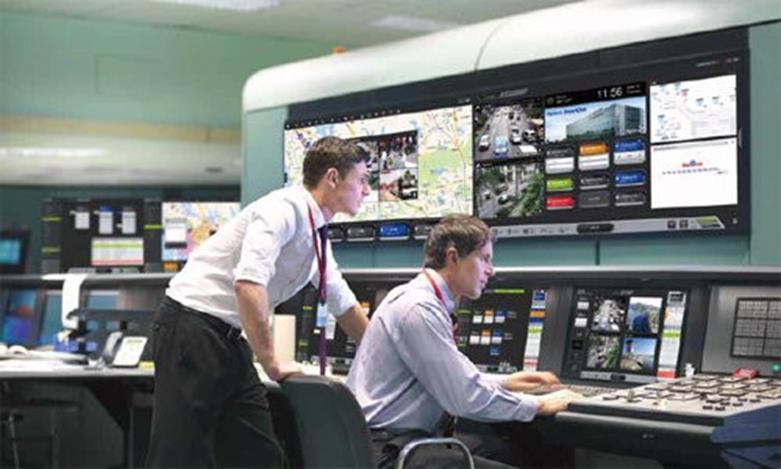

12 Prezentacja aplikacji wizualizacyjnej stanowiska dyspozytorskiego Systemu P.A.B.L.O. Wizualizacja główna systemu (lokalizatory zbiorcze)

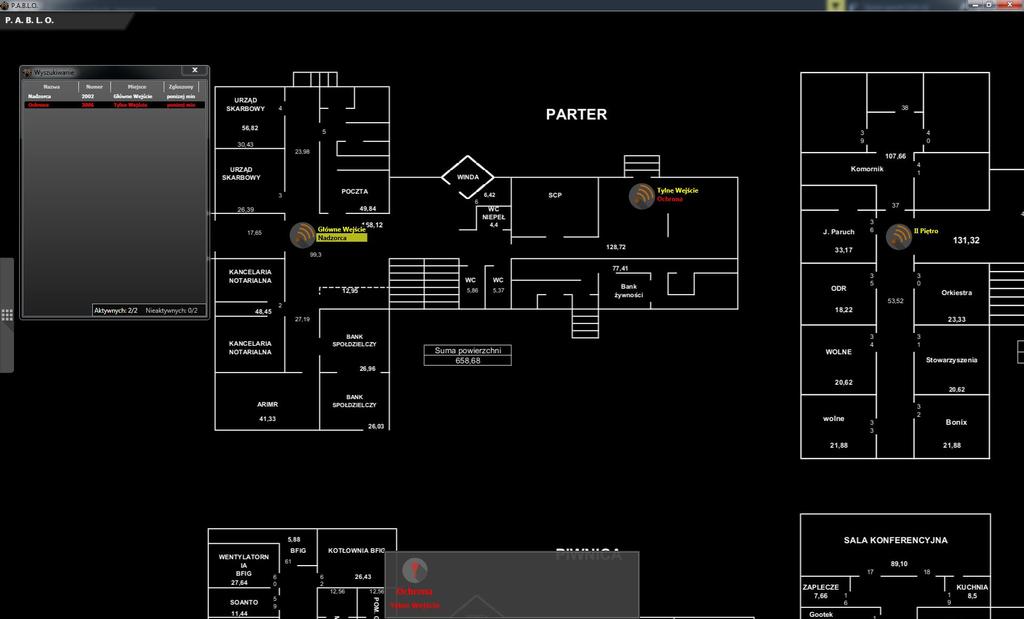

13 Prezentacja aplikacji wizualizacyjnej stanowiska dyspozytorskiego Systemu P.A.B.L.O. Przyjęcie alarmu: wizualna i akustyczna sygnalizacja Miejsce wywołania alarmu wskazane przez lokalizator zbiorczy Lista alarmowa: nazwa użytkownika nazwa lokalizatora zbiorczego (wydział) nazwa pomieszczenia

14 Prezentacja aplikacji wizualizacyjnej stanowiska dyspozytorskiego Systemu P.A.B.L.O. Historia i wiadomości

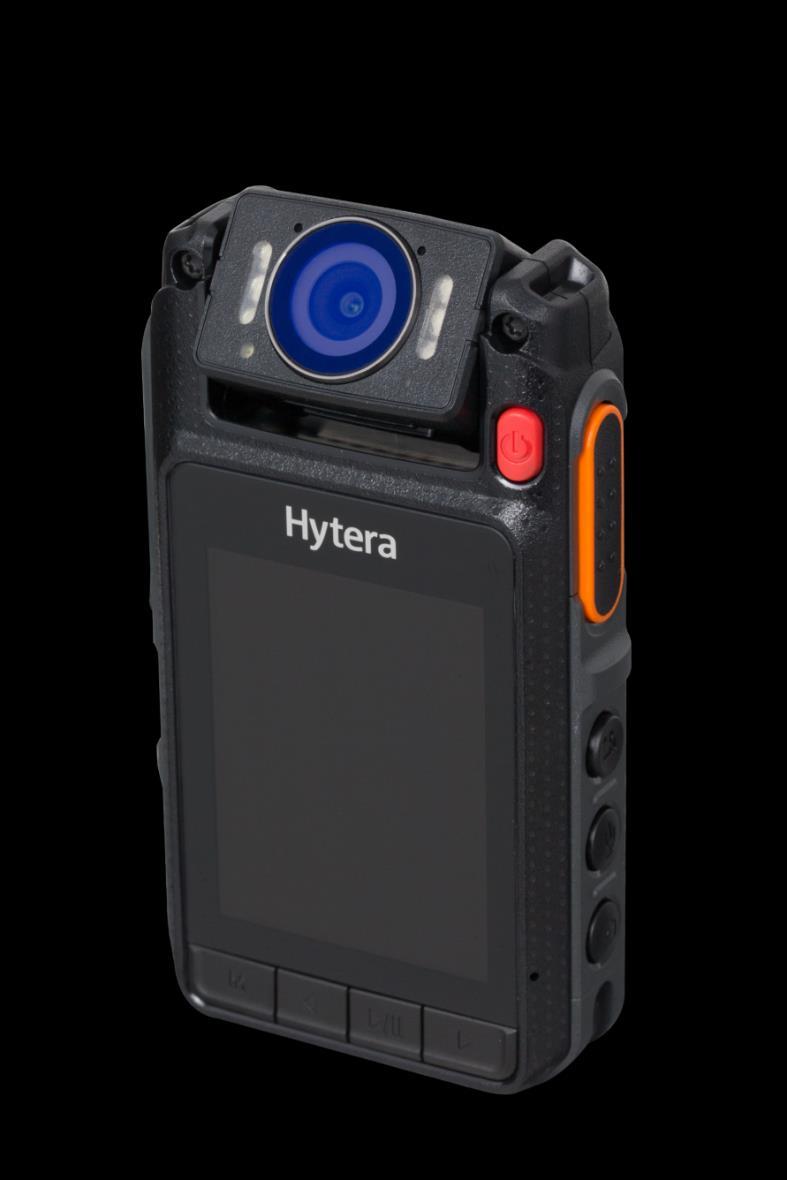

15 Zwiększenie funkcjonalności P.A.B.L.O. o nasobne kamery video RVM wbudowane w mikrofonogłośniki

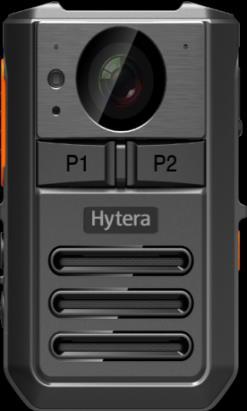

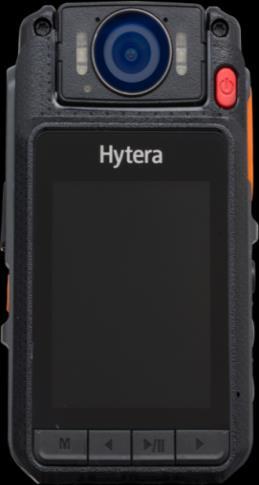

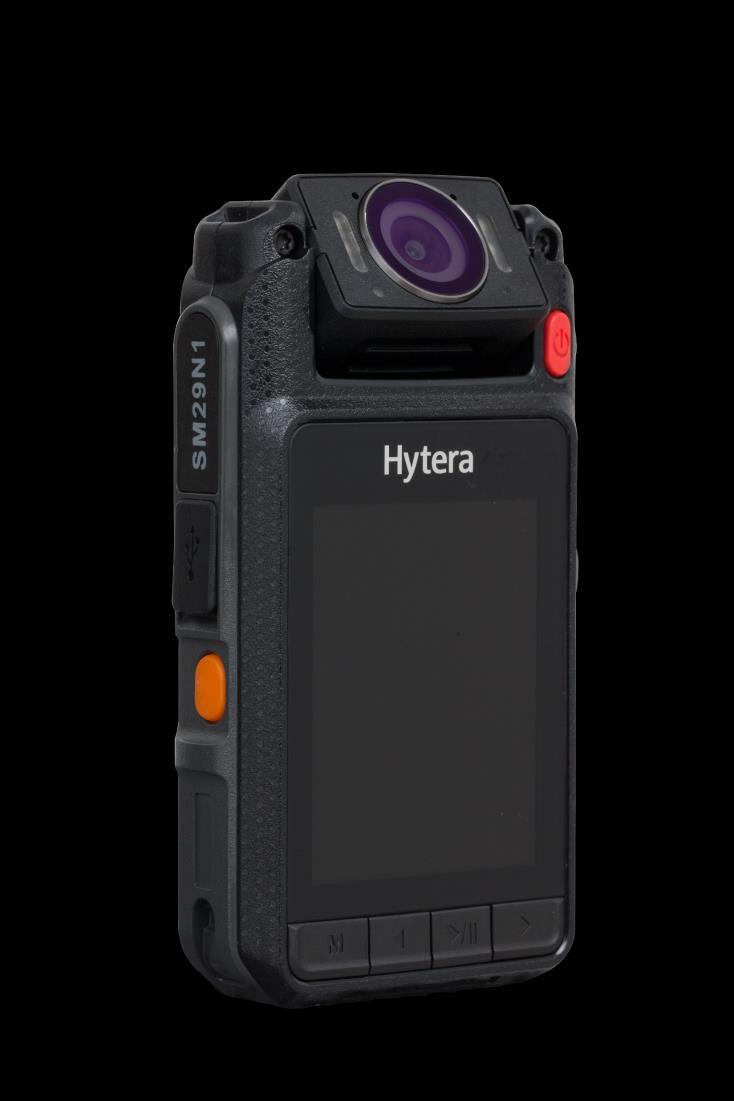

16 RVM Remote Video Microphone RVM685 Wybrane dodatkowe opcje: nagrywanie przed i po zakończeniu rejestracji auto jasność wyświetlacza w oparciu o czujnik światła tryb dyskretny (covert mode) możliwość tagowania nagrań i zdjęć możliwość robienia notatek głosowych / robienia zdjęć / notatek wideo możliwość robienia zdjęć podczas nagrywania wideo funkcji lataki obsługa funkcji alarmu tylko w połączeniu z radiotelefonem

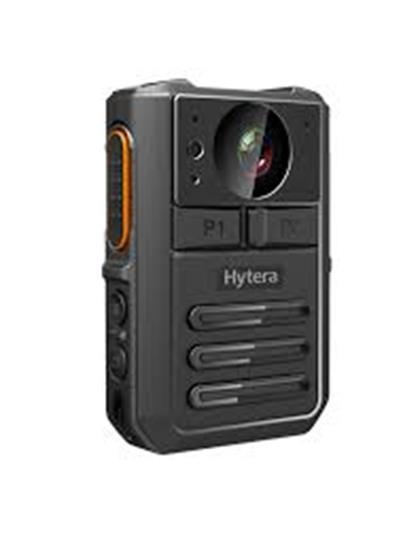

17 Nasobne kamery z funkcja mikrofonogłośników RVM685 i VM550 Kompletne rozwiązanie sprzęt i oprogramowanie Nasobny rejestrator Hytera RVM Stacja dokująca i ładująca Oprogramowanie Smart MDM do zarządzania RVM i danymi Wysoce odporne na pył, wodę i upadki kamery Wiele opcji montażu na funkcjonariuszu lub pojeździe Możliwość pracy jako mikrofonogłośnik obsługiwane są radiotelefony DMR i TETRA firmy Hytera Szyfrowanie AES256

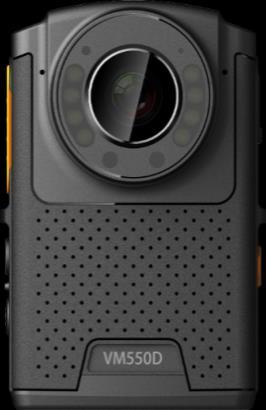

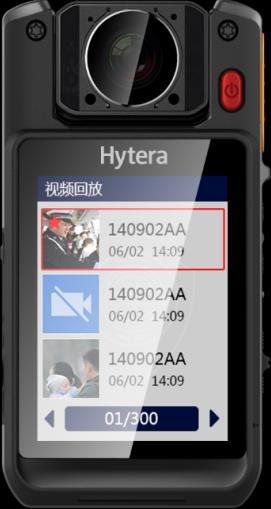

18 Kamery nasobne RVM z mifrofonogłośnikiem do radiotelefonów Hytera modele VM550 VM550D VM680 VM780 Już dostępna Bluetooth & WiFi Mikrofonogłośnik (2W audio) przewodowy lub Bluetooth do PD/X1 i PT/Z1 Dostępna w Q LCD Night Vision Bluetooth & WiFi Bezprzewodow y mikrofonogłoś nik Już dostępna Obrotowy obiektyw 2.4 LCD Szyfrowanie Mikrofonogłośn ik (2W audio) przewodowy lub Bluetooth do PD/X1 i PT/Z1 Dostępna w Q LTE/3G/4G Obsługa PoC Bluetooth & WiFi GPS Szyfrowanie Obrotowy obiektyw 2.8 LCD Mikrofonogłośnik (2W audio) przewodowy lub Bluetooth do PD/X1 i PT/Z1

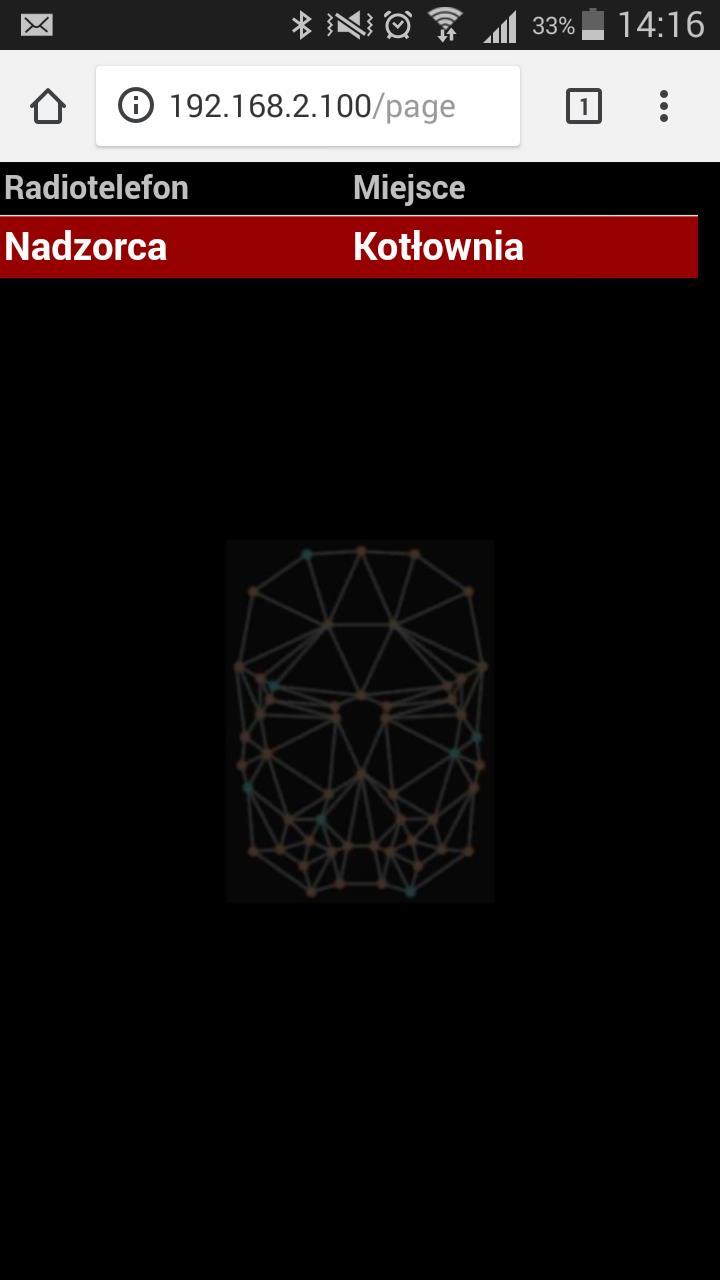

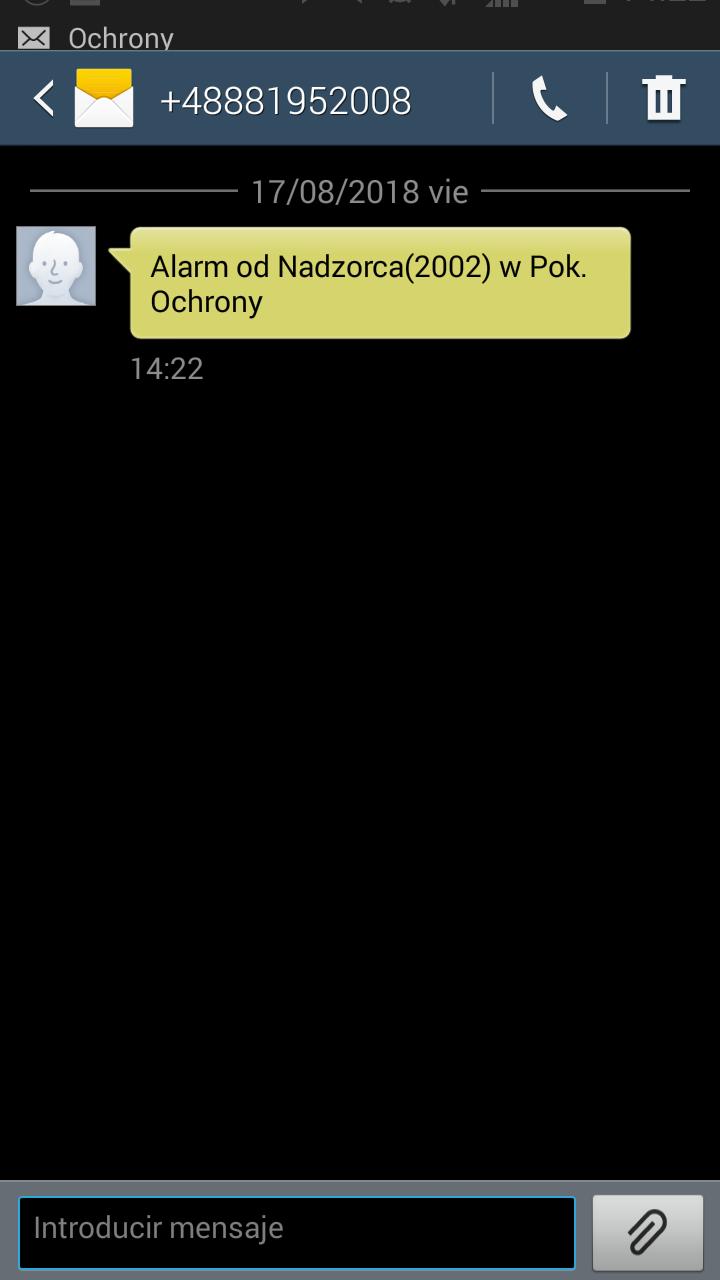

19 Prezentacja rozbudowa funkcjonalności Systemu P.A.B.L.O. Sygnalizacja wezwania alarmowego na urządzenia mobile np. na telefony komórkowe, smartfony (SMS/WiFi)

20 Funkcjonalność rozsyłanie zadań z akceptacją przez drugą osobę - WORK ORDER w systemie radiotelefonicznym DMR (Opcja dla Systemu P.A.B.L.O. dostępna od połowy 2019)

21 Funkcjonalność rozsyłanie zadań z akceptacją przez drugą osobę -WORK ORDER w systemie radiotelefonicznym DMR Dodawanie zlecenia pracy Modyfikowanie zlecenia pracy Usuwanie zlecenia pracy Zapytanie o zlecenie pracy Przypisywanie zlecenia pracy Anulowanie przypisania zlecenia pracy Wykonywanie statystyk zleceń pracy

22 Rozszerzona funkcjonalność Systemu P.A.B.L.O. w powiązaniu z Systemem interkomowo-nagłosnieniowym Alphacom firmy Vingtor-Stentofon Uwaga,uwaga w tej strefie wykryto upadek pracownika, proszę przystąpić do akcji ratunkowej Uwaga,uwaga w tej strefie wykryto upadek pracownika, proszę przystąpić do akcji ratunkowej Uwaga,uwaga w tej strefie wykryto upadek pracownika, proszę przystąpić do akcji ratunkowej Powiadamianie strefowe na głośniki i interkomy
