1 Instrukcja Montażu Reflex M Evolution NOTA BENE Ponieważ drewno jest materiałem naturalnym i żywym, przemieszcza się z powodu swojej wilgotności względnej (RH). Drewno kurczy się w suchych warunkach, a rozszerza we względnie wilgotnych. W miejscach, w których drewno znajdowało się pod wpływem wysokiej lub niskiej wilgotności (RH) przez dłuższy czas, mogą pojawiać się uszkodzenia. Dlatego ważne jest, aby wilgotność (RH) w pomieszczeniu utrzymywała się w przedziale 40 60%. Aby zapewnić klientowi optymalne wykorzystanie produktu, należy dokładnie przestrzegać instrukcji instalacji, co gwarantuje zgodność z wymaganiami producenta i najlepsze właściwości eksploatacyjne nawierzchni sportowej. Jeżeli zalecenia te nie będą przestrzegane, Tarkett Sports nie będzie ponosił żadnej odpowiedzialności za szkody powstałe w wyniku niewłaściwej instalacji. Wykorzystanie produktu do celów innych niż określone w warunkach użytkowania powinno zostać przedłożone firmie Tarkett celem wcześniejszego zatwierdzenia. W razie dodatkowych pytań prosimy o kontakt ze sprzedawcą, który udzieli wszelkich potrzebnych informacji. I. SPECYFIKACJA WARUNKÓW DO SPEŁNIENIA PRZED INSTALACJĄ I.1. Nierówność podłoża Zgodnie z normą EN , wszelkie nierówności na podłożu nie mogą przekraczać 6 mm pod 3-metrową łatą. Przed instalacją systemu należy upewnić się, czy wymagania standardu w tym zakresie zostały spełnione. 3-metrowa łata I.2 Zawartość wilgoci w podłożu Concrete Beton Anhydrite Anhydryt Bituminous coating Powłoka bitumiczna Asphalt Asfalt 1

2 I.3 Warunki panujące podczas składowania i montażu Produkty z drewna muszą być składowane na swoich legarach pod dachem, w suchym, ogrzewanym pomieszczeniu o temperaturze C. Oznacza to, że produkty te muszą być chronione przed wiatrem i szkodliwymi czynnikami atmosferycznymi. Przed rozpoczęciem instalacji nie wolno rozpakowywać produktów z drewna. Wilgotność względna w pomieszczeniu powinna wynosić od 40 do 60%. AIR MOISTURE wilgotność względna powietrza Advised - zalecane II. Montaż podkładu II.1 Instalacja powłoki Tarfilm Połóż pierwszy arkusz na ziemi. Drugi pas powłoki Tarfilm ułóż tak, by obydwa arkusze nakładały się na siebie na szerokości z 20 cm, a następnie sklej je ze sobą taśmą samoprzylepną. Nie zapomnij zostawić dodatkowych 10 cm podkładu Tarfilm wzdłuż ścian. Należy pamiętać, że na wylewce asfaltowej, a także na innym podłożu narażonym na zanieczyszczenie lub mogącym zawierać dużo wilgoci, trzeba podwoić liczbę warstw powłoki. Każdą kolejną warstwę należy układać prostopadle warstwy poprzedniej. 2

3 Określanie szczelin dylatacyjnych Przy założeniu sali gimnastycznej wielkości 40 x 18 m Szczelina dylatacyjna = 0,08% x długość sali, min. 30 mm Szczelina dylatacyjna = 0,15% x długość sali, min. 30 mm Jeśli rozważamy przykład sali 40 x 18 m 4000 mm x 0,08% = 32 mm wzdłuż długości całej ściany mm x 0,15%= 27 mm a zatem 30 mm wzdłuż szerokości ściany 3

4 II.2 System pojedynczych legarów System pojedynczych legarów: legary wykonane są z 22 mm cienkiej sklejki klejonej n 12 mm piankę PU lub 110 kg/m3 22mm 12mm 34mm Pianka PU Legary ze sklejki II.2.1 Pierwszy rząd legarów Każda deska drewnianej podłogi ma długość 2,52 m. Pierwszy rząd legarów: zwróć uwagę na odległość niezbędną do zachowania pomiędzy ścianą i pierwszym rzędem legarów. Umieść pierwszy rząd legarów w odległości co najmniej 5 cm od ściany. II.2.2 Pozostałe legary Krótki bok 22 mm drewnianego panela musi być ułożony centralnie na legarach, by zapobiec powstawaniu jakichkolwiek słabych punktów. Legary muszą oddzielone 36 cm przestrzenią. Legary układane są w odstępach 36 cm, poza dwoma pierwszymi rzędami, gdzie odgłości są mniejsze. Jak już wcześniej wspomniano długość panela drewnianego wynosi 2,52 m, 8 legarów jest układanych pod 22 mm panel trójwarstwowy. Jedna deska: 252cm/36cm = 7 odstępów po 36 cm => 8 legarów. Patrz rysunek poniżej. Pierwszy legar układany jest w odległości 5 cm od ściany, drugi w odległości d ściany równej 36 cm o + wymagana szczelina dylatacyjna. 4

5 36 cm + 0,08% x długość pomieszczenia II.2.3 Ostatni rząd legarów Jeśli odległość pomiędzy ostatnim legarem a ścianą jest większa niż 5 cm, kolejny rząd legarów musi być układany tak aby stykał się z końcem 22 mm trójwarstwowej deski drewnianej. Ściana 5

6 II.2.4 Ułożenie legarów względem siebie Odległość między 2 legarami na krótkim boku musi wynosić 122 cm na szerokości, na tej samej linii legary są umieszczone tak, że stykają się końcami, co chroni drewnianą podłogę przed kurczeniem i pęcznieniem, nie tworząc żadnych słabych linii lub punktów. 22 mm deska trójwarstwowa 36 cm + 0,08% x długość pomieszczenia II.2.5 Wzmocnienie instalacji Niektóre obszary pomieszczeń wymagają wzmocnienia. Ta operacja jest możliwa dzięki użyciu legarów układanych zgodnie z poniższymi wskazówkami. Widok z boku 32mm Widok z góry 6

7 Ułożenie legarów w celu wzmocnienia instalacji Legary wzmacniające muszą być instalowane pomiędzy dwoma legarami Reflex Evolution. Ich funkcją jest zapobieganie deformacji wierzchniej warstwy drewnianej. Legary wzmacniające Nie ma określonej rekomendacji dotyczącej ułożenia krótszych boków legarów III Układanie desek III.1 Uwagi ogólne Deski powinny być przymocowane do legarów za pomocą 40mm zszywek lub gwoździ. Wstrzel poprzez pióro po przekątnej (około od 30 do 45 kąt) w stosunku do deski (patrz wykres poniżej). zszywka Legar 7

8 Zacznij instalację pierwszych rzędów wykorzystując pełne deski. Muszą być one klejone do legarów. Zwróć uwagę na zachowanie 720mm odstępu między pierwszym krótkim bokiem i końcem sąsiedniego (patrz schemat poniżej). Wówczas krótkie boki nigdy się nie pokrywają. 36 cm + 0,08% x długość pomieszczenia Zdjęcie poniżej pokazuje jak powinny być instalowane krótkie boki. Tylko taki postępujemy w przypadku instalacji. 8

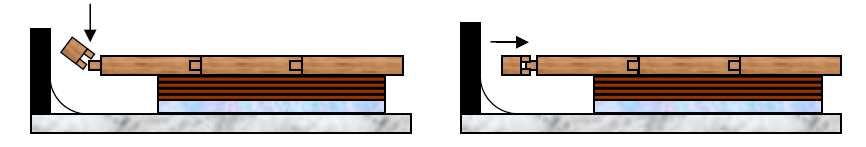

9 III Ostatni panel drewniany Każda podłoga ma określony wymiar. Dlatego ostatnia deska jest z reguły przycinana. Pomiar Przykładowo jeśli hala mierzy 20 m szerokości i zostało 4,5 odstępu od ściany, musisz wziąć pod uwagę szczelinę dylatacyjną: 0.15%x20=3cm. Dlatego wymagane jest cięcie deski o 1,5 cm na szerokości i zainstalowanie jak pokazano poniżej: Po 10 minutach Klej do drewna Nałóż klej i zamocuj deskę do zamka. Najpierw dopasuj deski pod kątem 45 st. i wciśnij tak mocno jak to możliwe. Następnie użyj narzędzi dopasowujących i młotka do dociśnięcia 9

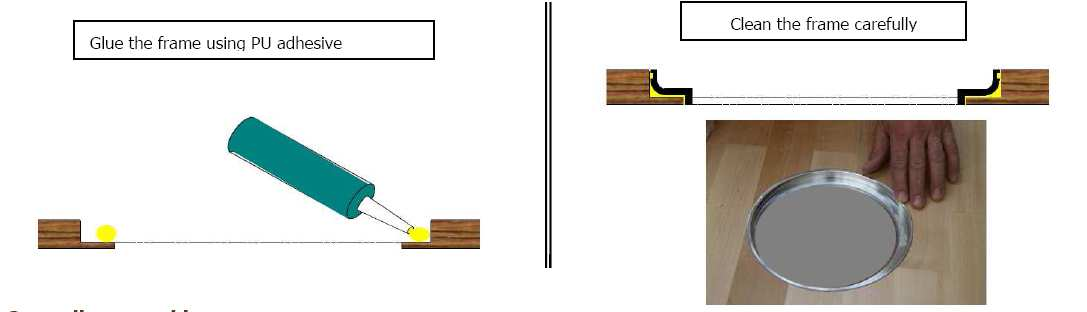

10 IV Instalacja pokrywy maskującej /dekla/ Zaznacz niezbędne punkty na piance. Najważniejsze jest umiejscowienie centralnej części pokrywy. Następnie wyznacz koło o średnicy 21 cm. Kiedy pokrywa jest umiejscowiona i oznaczona, zainstaluj legary na piankę (1). Pod powierzchnią pokrywy, musisz wyciąć legary (2). 1 2 Cięcie legarów W miejscu instalacji pokryw wytnij legary wzdłuż linii zaznaczonego koła. Ten punkt będzie słabym punktem, który musi być wzmocniony. Upewnij się, że każda deska jest wsparta na legarach. Używaj tylko legarów 60 x 32 mm. Upewnij się, że legary są instalowane na wpusty. Dla lepszego mocowania, użyj kleju. kawałek legara 10
