1 OPRAWY OŚWIETLENIOWE Osprzęt dla budownictwa

2

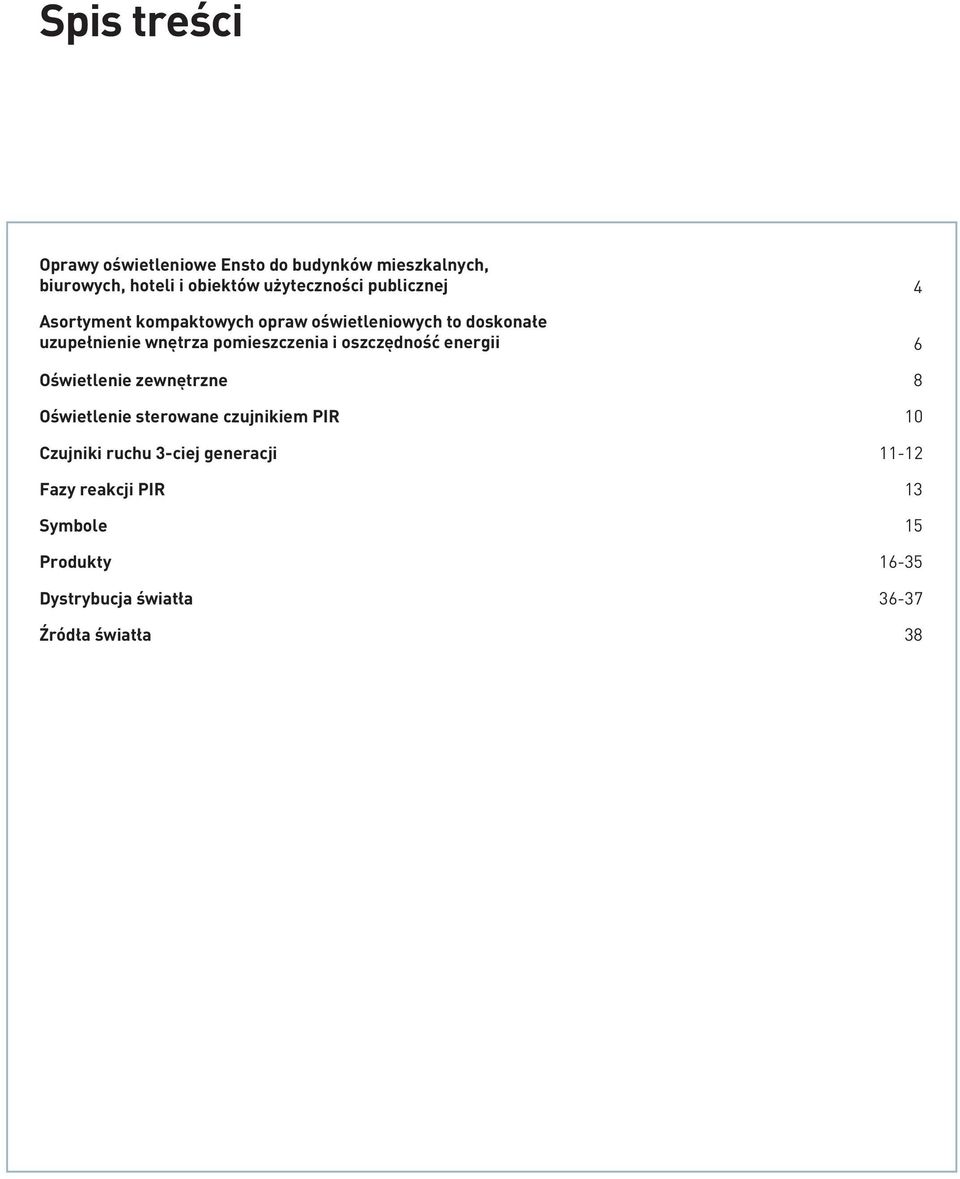

3 Spis treści Oprawy oświetleniowe Ensto do budynków mieszkalnych, biurowych, hoteli i obiektów użyteczności publicznej 4 Asortyment kompaktowych opraw oświetleniowych to doskonałe uzupełnienie wnętrza pomieszczenia i oszczędność energii 6 Oświetlenie zewnętrzne 8 Oświetlenie sterowane czujnikiem PIR 10 Czujniki ruchu 3-ciej generacji Fazy reakcji PIR 13 Symbole 15 Produkty Dystrybucja światła Źródła światła 38

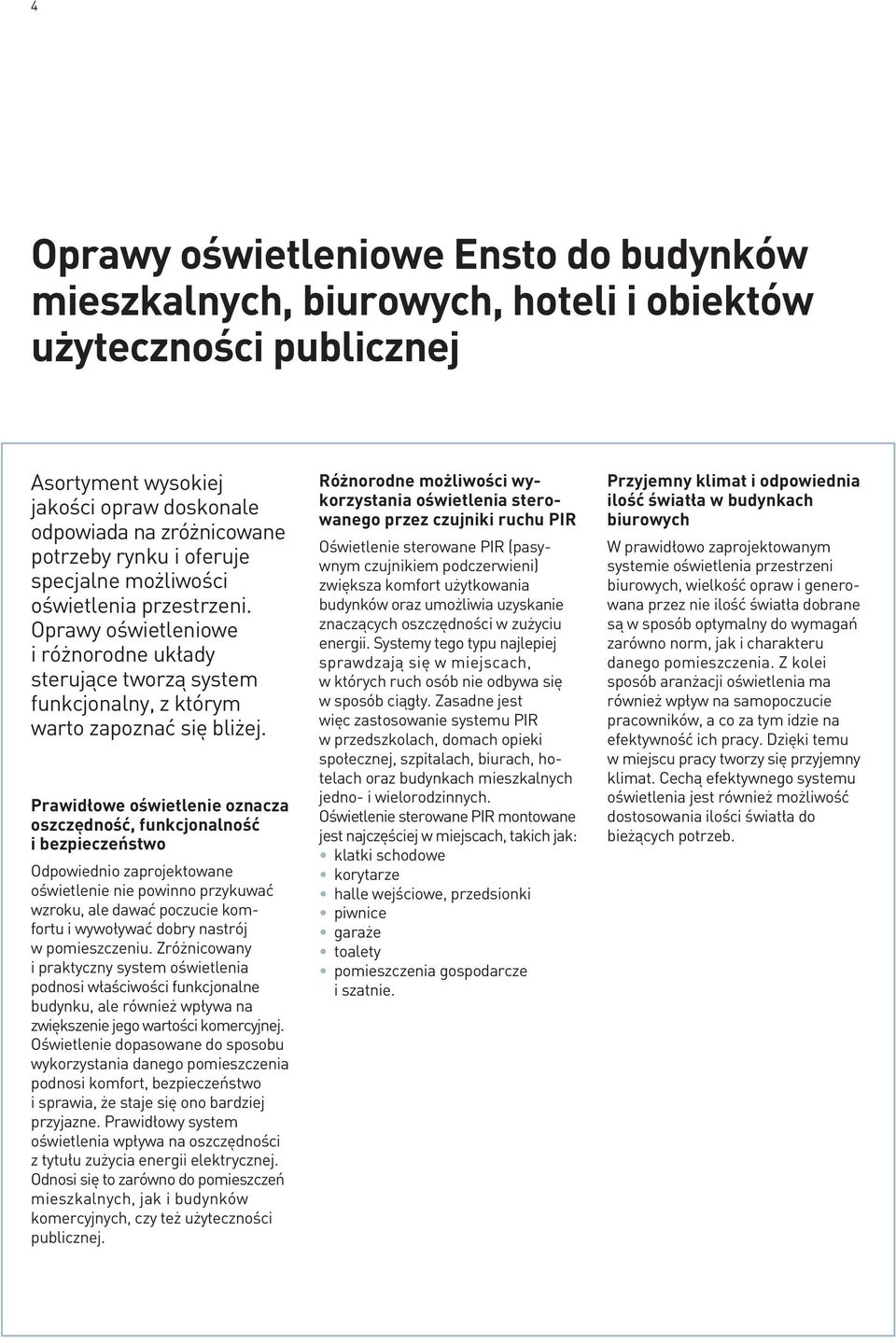

4 4 Oprawy oświetleniowe Ensto do budynków mieszkalnych, biurowych, hoteli i obiektów użyteczności publicznej Asortyment wysokiej jakości opraw doskonale odpowiada na zróżnicowane potrzeby rynku i oferuje specjalne możliwości oświetlenia przestrzeni. Oprawy oświetleniowe i różnorodne układy sterujące tworzą system funkcjonalny, z którym warto zapoznać się bliżej. Prawidłowe oświetlenie oznacza oszczędność, funkcjonalność i bezpieczeństwo Odpowiednio zaprojektowane oświetlenie nie powinno przykuwać wzroku, ale dawać poczucie komfortu i wywoływać dobry nastrój w pomieszczeniu. Zróżnicowany i praktyczny system oświetlenia podnosi właściwości funkcjonalne budynku, ale również wpływa na zwiększenie jego wartości komercyjnej. Oświetlenie dopasowane do sposobu wykorzystania danego pomieszczenia podnosi komfort, bezpieczeństwo i sprawia, że staje się ono bardziej przyjazne. Prawidłowy system oświetlenia wpływa na oszczędności z tytułu zużycia energii elektrycznej. Odnosi się to zarówno do pomieszczeń mieszkalnych, jak i budynków komercyjnych, czy też użyteczności publicznej. Różnorodne możliwości wykorzystania oświetlenia sterowanego przez czujniki ruchu PIR Oświetlenie sterowane PIR (pasywnym czujnikiem podczerwieni) zwiększa komfort użytkowania budynków oraz umożliwia uzyskanie znaczących oszczędności w zużyciu energii. Systemy tego typu najlepiej sprawdzają się w miejscach, w których ruch osób nie odbywa się w sposób ciągły. Zasadne jest więc zastosowanie systemu PIR w przedszkolach, domach opieki społecznej, szpitalach, biurach, hotelach oraz budynkach mieszkalnych jedno- i wielorodzinnych. Oświetlenie sterowane PIR montowane jest najczęściej w miejscach, takich jak: klatki schodowe korytarze halle wejściowe, przedsionki piwnice garaże toalety pomieszczenia gospodarcze i szatnie. Przyjemny klimat i odpowiednia ilość światła w budynkach biurowych W prawidłowo zaprojektowanym systemie oświetlenia przestrzeni biurowych, wielkość opraw i generowana przez nie ilość światła dobrane są w sposób optymalny do wymagań zarówno norm, jak i charakteru danego pomieszczenia. Z kolei sposób aranżacji oświetlenia ma również wpływ na samopoczucie pracowników, a co za tym idzie na efektywność ich pracy. Dzięki temu w miejscu pracy tworzy się przyjemny klimat. Cechą efektywnego systemu oświetlenia jest również możliwość dostosowania ilości światła do bieżących potrzeb.

5

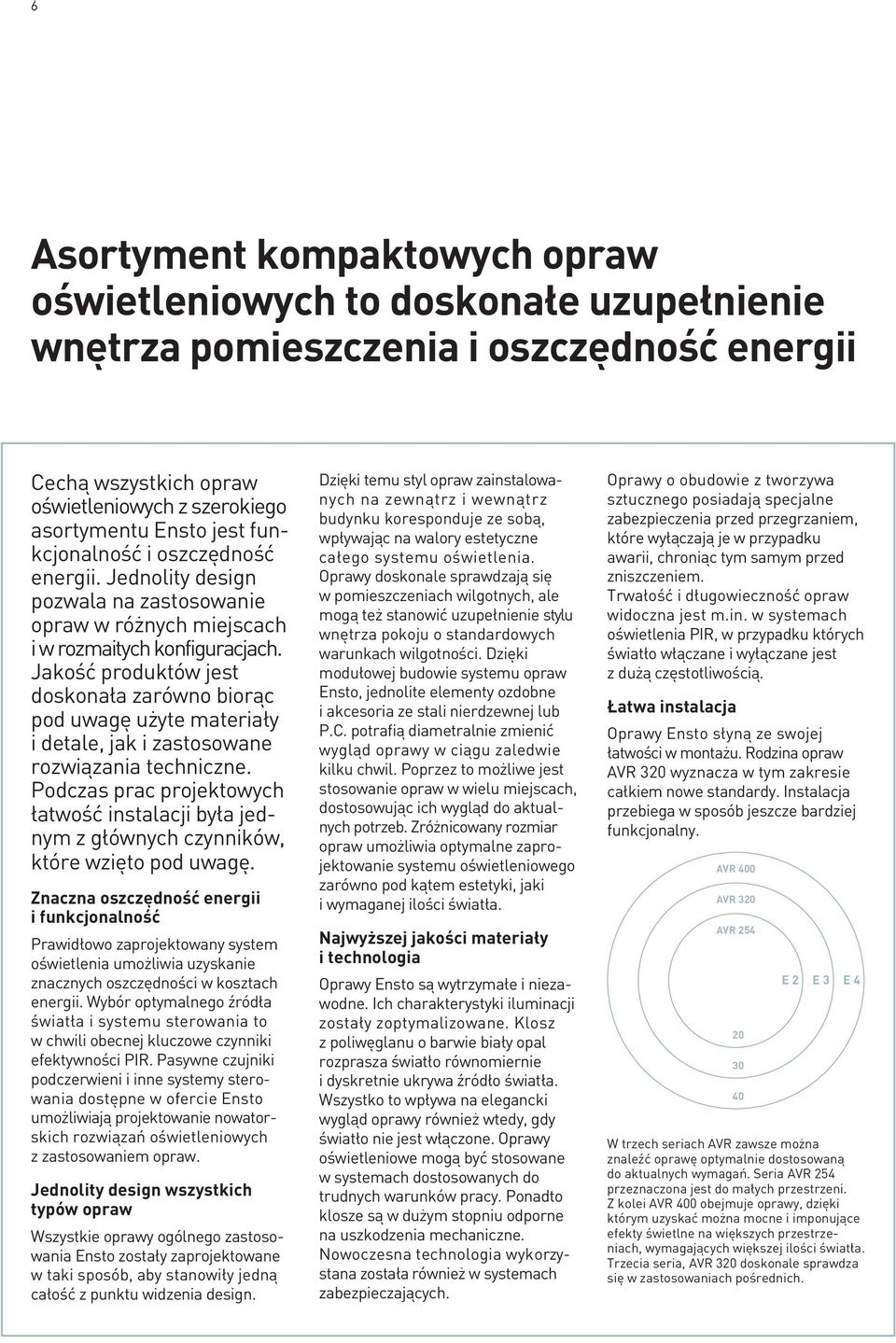

6 6 Asortyment kompaktowych opraw oświetleniowych to doskonałe uzupełnienie wnętrza pomieszczenia i oszczędność energii Cechą wszystkich opraw oświetleniowych z szerokiego asortymentu Ensto jest funkcjonalność i oszczędność energii. Jednolity design pozwala na zastosowanie opraw w różnych miejscach i w rozmaitych konfiguracjach. Jakość produktów jest doskonała zarówno biorąc pod uwagę użyte materiały i detale, jak i zastosowane rozwiązania techniczne. Podczas prac projektowych łatwość instalacji była jednym z głównych czynników, które wzięto pod uwagę. Znaczna oszczędność energii i funkcjonalność Prawidłowo zaprojektowany system oświetlenia umożliwia uzyskanie znacznych oszczędności w kosztach energii. Wybór optymalnego źródła światła i systemu sterowania to w chwili obecnej kluczowe czynniki efektywności PIR. Pasywne czujniki podczerwieni i inne systemy sterowania dostępne w ofercie Ensto umożliwiają projektowanie nowatorskich rozwiązań oświetleniowych z zastosowaniem opraw. Jednolity design wszystkich typów opraw Wszystkie oprawy ogólnego zastosowania Ensto zostały zaprojektowane w taki sposób, aby stanowiły jedną całość z punktu widzenia design. Dzięki temu styl opraw zainstalowanych na zewnątrz i wewnątrz budynku koresponduje ze sobą, wpływając na walory estetyczne całego systemu oświetlenia. Oprawy doskonale sprawdzają się w pomieszczeniach wilgotnych, ale mogą też stanowić uzupełnienie stylu wnętrza pokoju o standardowych warunkach wilgotności. Dzięki modułowej budowie systemu opraw Ensto, jednolite elementy ozdobne i akcesoria ze stali nierdzewnej lub P.C. potrafią diametralnie zmienić wygląd oprawy w ciągu zaledwie kilku chwil. Poprzez to możliwe jest stosowanie opraw w wielu miejscach, dostosowując ich wygląd do aktualnych potrzeb. Zróżnicowany rozmiar opraw umożliwia optymalne zaprojektowanie systemu oświetleniowego zarówno pod kątem estetyki, jaki i wymaganej ilości światła. Najwyższej jakości materiały i technologia Oprawy Ensto są wytrzymałe i niezawodne. Ich charakterystyki iluminacji zostały zoptymalizowane. Klosz z poliwęglanu o barwie biały opal rozprasza światło równomiernie i dyskretnie ukrywa źródło światła. Wszystko to wpływa na elegancki wygląd oprawy również wtedy, gdy światło nie jest włączone. Oprawy oświetleniowe mogą być stosowane w systemach dostosowanych do trudnych warunków pracy. Ponadto klosze są w dużym stopniu odporne na uszkodzenia mechaniczne. Nowoczesna technologia wykorzystana została również w systemach zabezpieczających. Oprawy o obudowie z tworzywa sztucznego posiadają specjalne zabezpieczenia przed przegrzaniem, które wyłączają je w przypadku awarii, chroniąc tym samym przed zniszczeniem. Trwałość i długowieczność opraw widoczna jest m.in. w systemach oświetlenia PIR, w przypadku których światło włączane i wyłączane jest z dużą częstotliwością. Łatwa instalacja Oprawy Ensto słyną ze swojej łatwości w montażu. Rodzina opraw AVR 320 wyznacza w tym zakresie całkiem nowe standardy. Instalacja przebiega w sposób jeszcze bardziej funkcjonalny. AVR 400 AVR 320 AVR E 2 E 3 E 4 W trzech seriach AVR zawsze można znaleźć oprawę optymalnie dostosowaną do aktualnych wymagań. Seria AVR 254 przeznaczona jest do małych przestrzeni. Z kolei AVR 400 obejmuje oprawy, dzięki którym uzyskać można mocne i imponujące efekty świetlne na większych przestrzeniach, wymagających większej ilości światła. Trzecia seria, AVR 320 doskonale sprawdza się w zastosowaniach pośrednich.

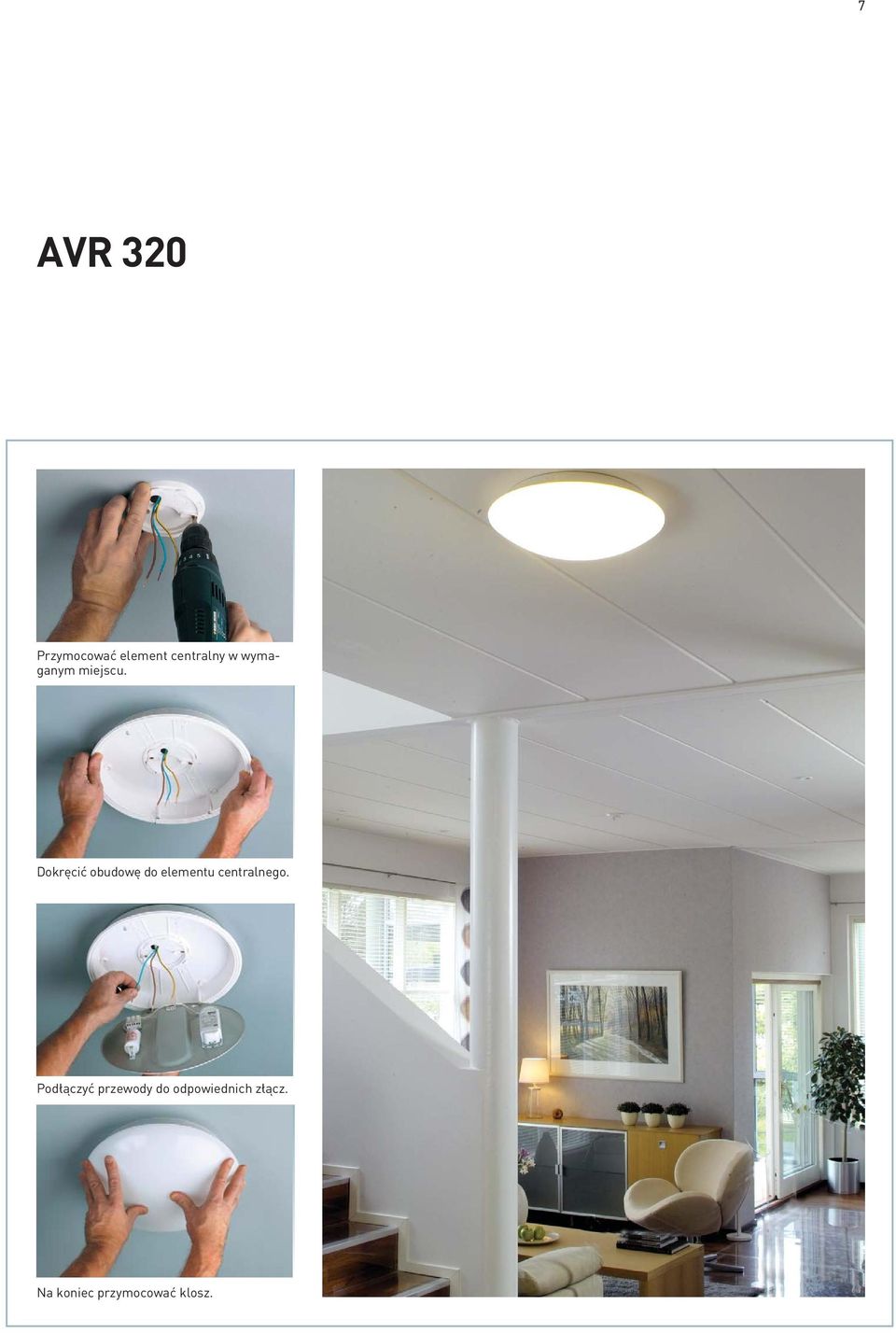

7 7 AVR 320 Przymocować element centralny w wymaganym miejscu. Dokręcić obudowę do elementu centralnego. Podłączyć przewody do odpowiednich złącz. Na koniec przymocować klosz.

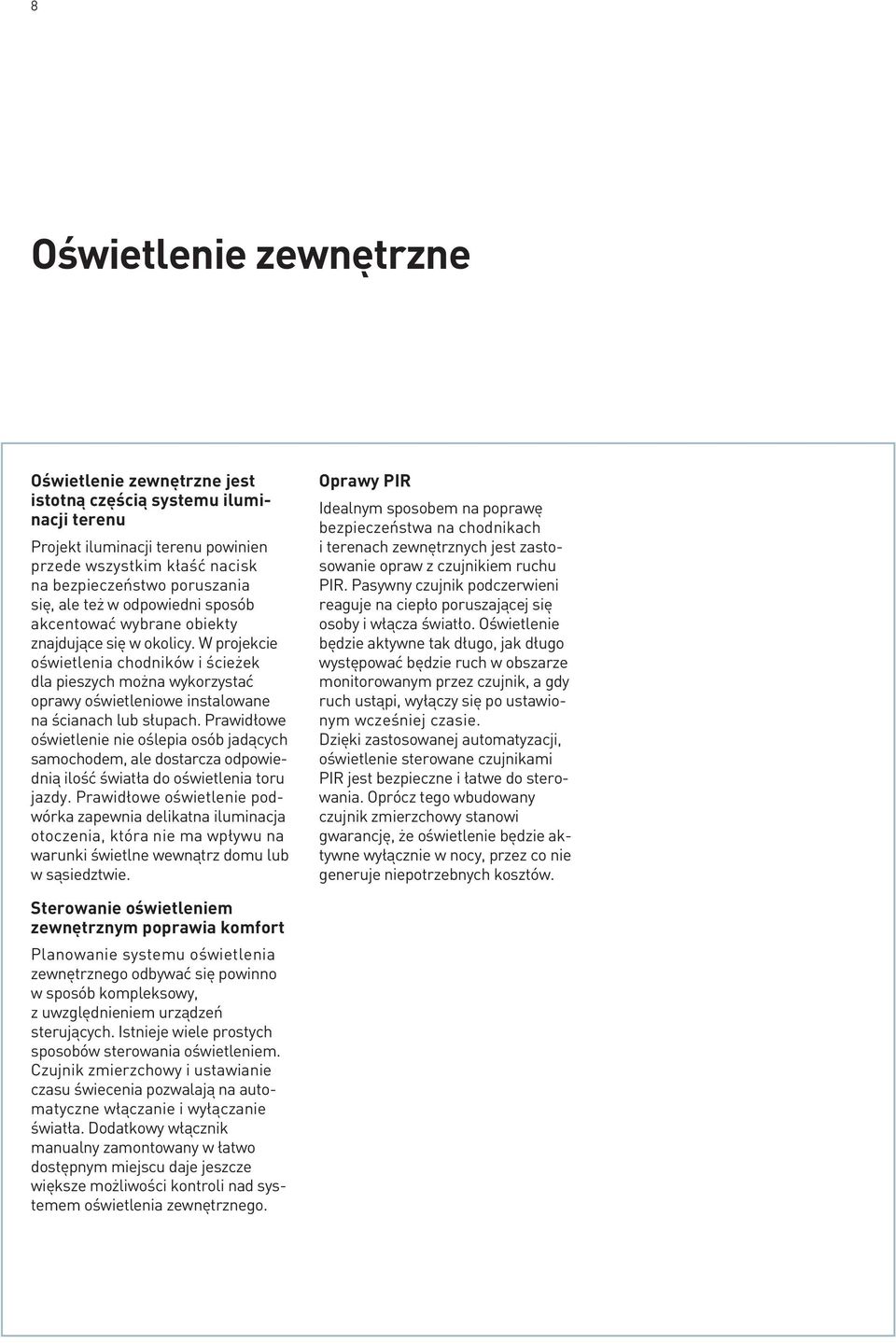

8 8 Oświetlenie zewnętrzne Oświetlenie zewnętrzne jest istotną częścią systemu iluminacji terenu Projekt iluminacji terenu powinien przede wszystkim kłaść nacisk na bezpieczeństwo poruszania się, ale też w odpowiedni sposób akcentować wybrane obiekty znajdujące się w okolicy. W projekcie oświetlenia chodników i ścieżek dla pieszych można wykorzystać oprawy oświetleniowe instalowane na ścianach lub słupach. Prawidłowe oświetlenie nie oślepia osób jadących samochodem, ale dostarcza odpowiednią ilość światła do oświetlenia toru jazdy. Prawidłowe oświetlenie podwórka zapewnia delikatna iluminacja otoczenia, która nie ma wpływu na warunki świetlne wewnątrz domu lub w sąsiedztwie. Oprawy PIR Idealnym sposobem na poprawę bezpieczeństwa na chodnikach i terenach zewnętrznych jest zastosowanie opraw z czujnikiem ruchu PIR. Pasywny czujnik podczerwieni reaguje na ciepło poruszającej się osoby i włącza światło. Oświetlenie będzie aktywne tak długo, jak długo występować będzie ruch w obszarze monitorowanym przez czujnik, a gdy ruch ustąpi, wyłączy się po ustawionym wcześniej czasie. Dzięki zastosowanej automatyzacji, oświetlenie sterowane czujnikami PIR jest bezpieczne i łatwe do sterowania. Oprócz tego wbudowany czujnik zmierzchowy stanowi gwarancję, że oświetlenie będzie aktywne wyłącznie w nocy, przez co nie generuje niepotrzebnych kosztów. Sterowanie oświetleniem zewnętrznym poprawia komfort Planowanie systemu oświetlenia zewnętrznego odbywać się powinno w sposób kompleksowy, z uwzględnieniem urządzeń sterujących. Istnieje wiele prostych sposobów sterowania oświetleniem. Czujnik zmierzchowy i ustawianie czasu świecenia pozwalają na automatyczne włączanie i wyłączanie światła. Dodatkowy włącznik manualny zamontowany w łatwo dostępnym miejscu daje jeszcze większe możliwości kontroli nad systemem oświetlenia zewnętrznego.

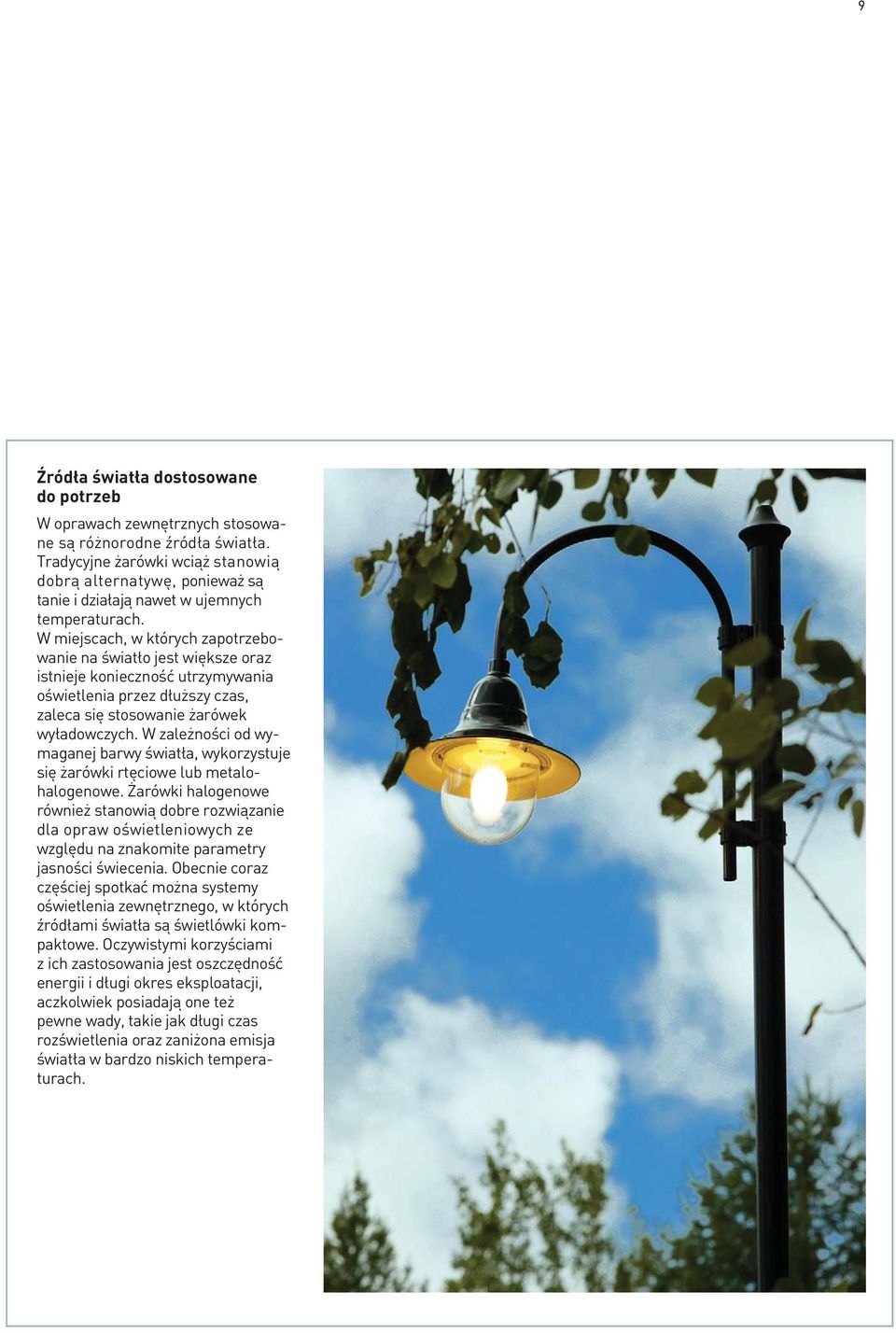

9 9 Źródła światła dostosowane do potrzeb W oprawach zewnętrznych stosowane są różnorodne źródła światła. Tradycyjne żarówki wciąż stanowią dobrą alternatywę, ponieważ są tanie i działają nawet w ujemnych temperaturach. W miejscach, w których zapotrzebowanie na światło jest większe oraz istnieje konieczność utrzymywania oświetlenia przez dłuższy czas, zaleca się stosowanie żarówek wyładowczych. W zależności od wymaganej barwy światła, wykorzystuje się żarówki rtęciowe lub metalohalogenowe. Żarówki halogenowe również stanowią dobre rozwiązanie dla opraw oświetleniowych ze względu na znakomite parametry jasności świecenia. Obecnie coraz częściej spotkać można systemy oświetlenia zewnętrznego, w których źródłami światła są świetlówki kompaktowe. Oczywistymi korzyściami z ich zastosowania jest oszczędność energii i długi okres eksploatacji, aczkolwiek posiadają one też pewne wady, takie jak długi czas rozświetlenia oraz zaniżona emisja światła w bardzo niskich temperaturach.

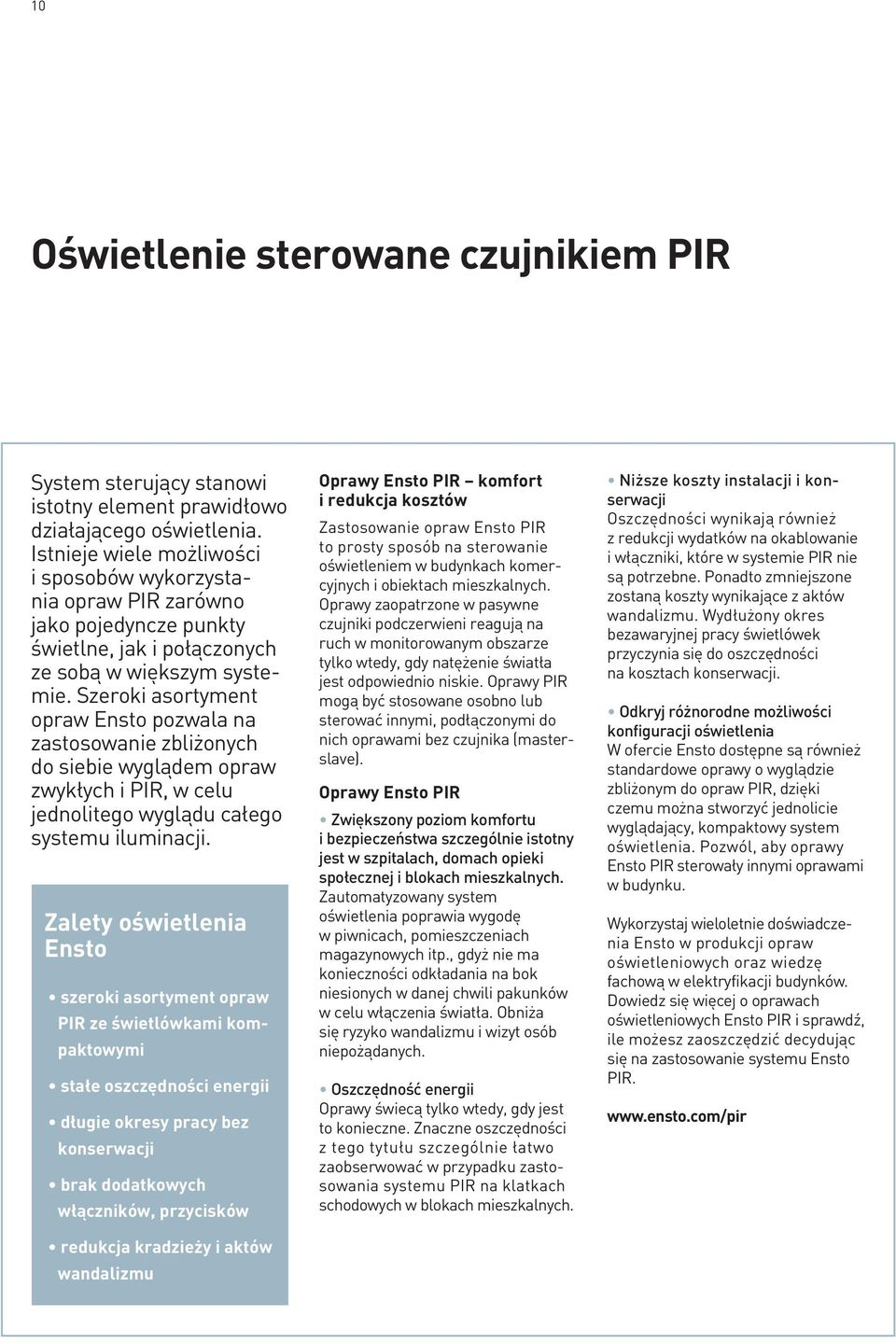

10 10 Oświetlenie sterowane czujnikiem PIR System sterujący stanowi istotny element prawidłowo działającego oświetlenia. Istnieje wiele możliwości i sposobów wykorzystania opraw PIR zarówno jako pojedyncze punkty świetlne, jak i połączonych ze sobą w większym systemie. Szeroki asortyment opraw Ensto pozwala na zastosowanie zbliżonych do siebie wyglądem opraw zwykłych i PIR, w celu jednolitego wyglądu całego systemu iluminacji. Zalety oświetlenia Ensto szeroki asortyment opraw PIR ze świetlówkami kompaktowymi stałe oszczędności energii długie okresy pracy bez konserwacji brak dodatkowych włączników, przycisków redukcja kradzieży i aktów wandalizmu Oprawy Ensto PIR komfort i redukcja kosztów Zastosowanie opraw Ensto PIR to prosty sposób na sterowanie oświetleniem w budynkach komercyjnych i obiektach mieszkalnych. Oprawy zaopatrzone w pasywne czujniki podczerwieni reagują na ruch w monitorowanym obszarze tylko wtedy, gdy natężenie światła jest odpowiednio niskie. Oprawy PIR mogą być stosowane osobno lub sterować innymi, podłączonymi do nich oprawami bez czujnika (masterslave). Oprawy Ensto PIR Zwiększony poziom komfortu i bezpieczeństwa szczególnie istotny jest w szpitalach, domach opieki społecznej i blokach mieszkalnych. Zautomatyzowany system oświetlenia poprawia wygodę w piwnicach, pomieszczeniach magazynowych itp., gdyż nie ma konieczności odkładania na bok niesionych w danej chwili pakunków w celu włączenia światła. Obniża się ryzyko wandalizmu i wizyt osób niepożądanych. Oszczędność energii Oprawy świecą tylko wtedy, gdy jest to konieczne. Znaczne oszczędności z tego tytułu szczególnie łatwo zaobserwować w przypadku zastosowania systemu PIR na klatkach schodowych w blokach mieszkalnych. Niższe koszty instalacji i konserwacji Oszczędności wynikają również z redukcji wydatków na okablowanie i włączniki, które w systemie PIR nie są potrzebne. Ponadto zmniejszone zostaną koszty wynikające z aktów wandalizmu. Wydłużony okres bezawaryjnej pracy świetlówek przyczynia się do oszczędności na kosztach konserwacji. Odkryj różnorodne możliwości konfiguracji oświetlenia W ofercie Ensto dostępne są również standardowe oprawy o wyglądzie zbliżonym do opraw PIR, dzięki czemu można stworzyć jednolicie wyglądający, kompaktowy system oświetlenia. Pozwól, aby oprawy Ensto PIR sterowały innymi oprawami w budynku. Wykorzystaj wieloletnie doświadczenia Ensto w produkcji opraw oświetleniowych oraz wiedzę fachową w elektryfikacji budynków. Dowiedz się więcej o oprawach oświetleniowych Ensto PIR i sprawdź, ile możesz zaoszczędzić decydując się na zastosowanie systemu Ensto PIR.

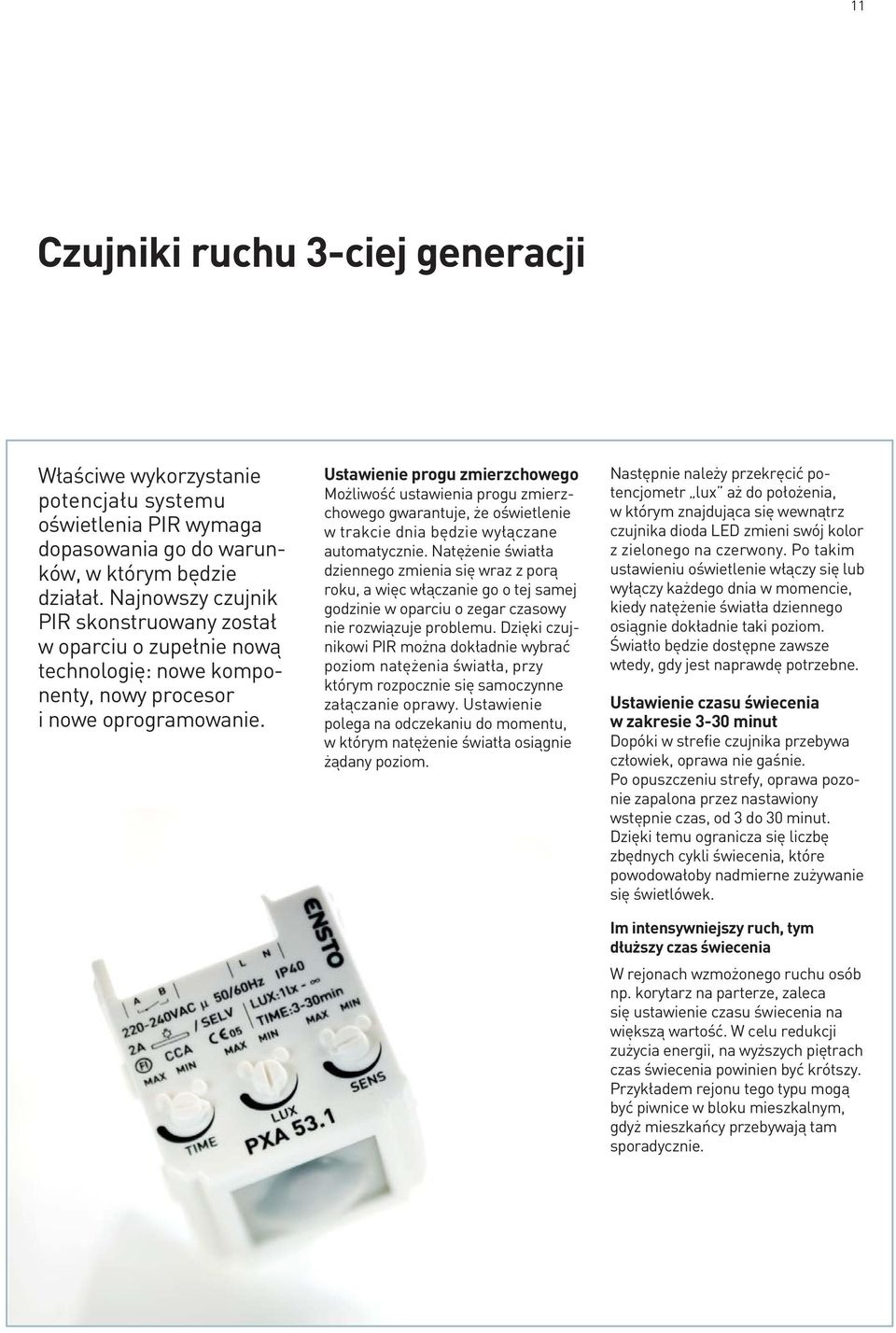

11 11 Czujniki ruchu 3-ciej generacji Właściwe wykorzystanie potencjału systemu oświetlenia PIR wymaga dopasowania go do warunków, w którym będzie działał. Najnowszy czujnik PIR skonstruowany został w oparciu o zupełnie nową technologię: nowe komponenty, nowy procesor i nowe oprogramowanie. Ustawienie progu zmierzchowego Możliwość ustawienia progu zmierzchowego gwarantuje, że oświetlenie w trakcie dnia będzie wyłączane automatycznie. Natężenie światła dziennego zmienia się wraz z porą roku, a więc włączanie go o tej samej godzinie w oparciu o zegar czasowy nie rozwiązuje problemu. Dzięki czujnikowi PIR można dokładnie wybrać poziom natężenia światła, przy którym rozpocznie się samoczynne załączanie oprawy. Ustawienie polega na odczekaniu do momentu, w którym natężenie światła osiągnie żądany poziom. Następnie należy przekręcić potencjometr lux aż do położenia, w którym znajdująca się wewnątrz czujnika dioda LED zmieni swój kolor z zielonego na czerwony. Po takim ustawieniu oświetlenie włączy się lub wyłączy każdego dnia w momencie, kiedy natężenie światła dziennego osiągnie dokładnie taki poziom. Światło będzie dostępne zawsze wtedy, gdy jest naprawdę potrzebne. Ustawienie czasu świecenia w zakresie 3- minut Dopóki w strefie czujnika przebywa człowiek, oprawa nie gaśnie. Po opuszczeniu strefy, oprawa pozonie zapalona przez nastawiony wstępnie czas, od 3 do minut. Dzięki temu ogranicza się liczbę zbędnych cykli świecenia, które powodowałoby nadmierne zużywanie się świetlówek. Im intensywniejszy ruch, tym dłuższy czas świecenia W rejonach wzmożonego ruchu osób np. korytarz na parterze, zaleca się ustawienie czasu świecenia na większą wartość. W celu redukcji zużycia energii, na wyższych piętrach czas świecenia powinien być krótszy. Przykładem rejonu tego typu mogą być piwnice w bloku mieszkalnym, gdyż mieszkańcy przebywają tam sporadycznie.

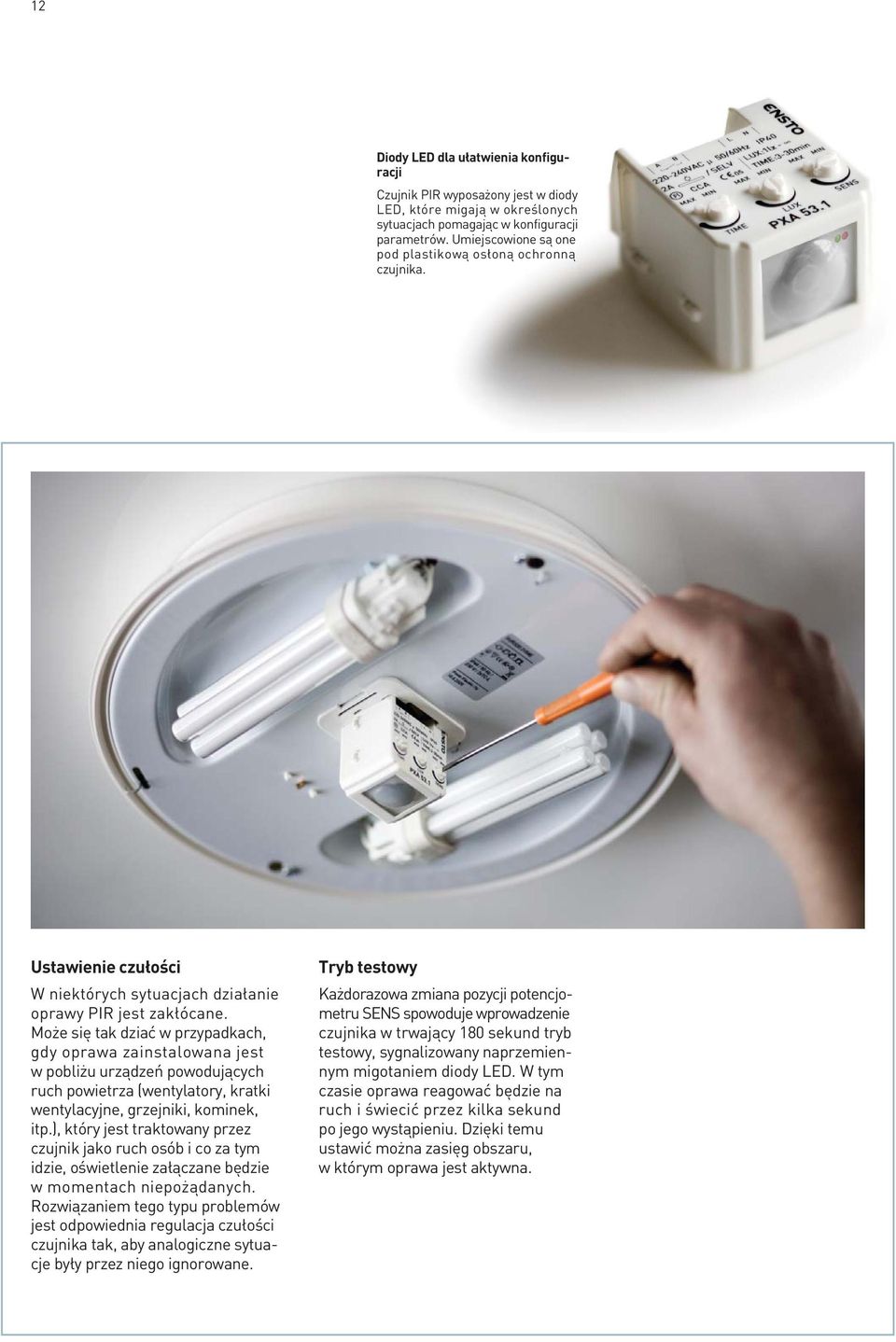

12 12 Diody LED dla ułatwienia konfiguracji Czujnik PIR wyposażony jest w diody LED, które migają w określonych sytuacjach pomagając w konfiguracji parametrów. Umiejscowione są one pod plastikową osłoną ochronną czujnika. Ustawienie czułości W niektórych sytuacjach działanie oprawy PIR jest zakłócane. Może się tak dziać w przypadkach, gdy oprawa zainstalowana jest w pobliżu urządzeń powodujących ruch powietrza (wentylatory, kratki wentylacyjne, grzejniki, kominek, itp.), który jest traktowany przez czujnik jako ruch osób i co za tym idzie, oświetlenie załączane będzie w momentach niepożądanych. Rozwiązaniem tego typu problemów jest odpowiednia regulacja czułości czujnika tak, aby analogiczne sytuacje były przez niego ignorowane. Tryb testowy Każdorazowa zmiana pozycji potencjometru SENS spowoduje wprowadzenie czujnika w trwający 180 sekund tryb testowy, sygnalizowany naprzemiennym migotaniem diody LED. W tym czasie oprawa reagować będzie na ruch i świecić przez kilka sekund po jego wystąpieniu. Dzięki temu ustawić można zasięg obszaru, w którym oprawa jest aktywna.

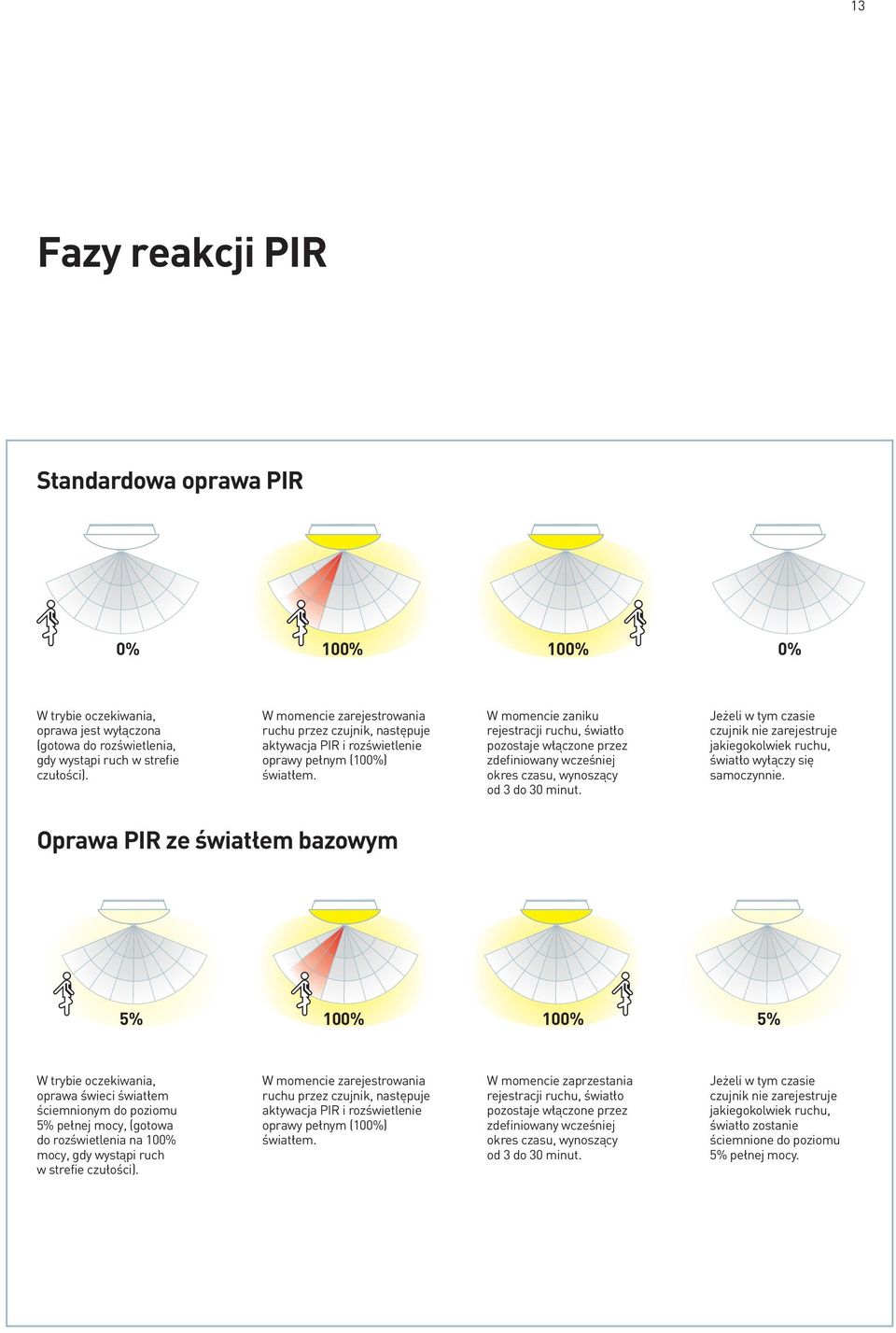

13 13 Fazy reakcji PIR Standardowa oprawa PIR 0% 100% 100% 0% W trybie oczekiwania, oprawa jest wyłączona (gotowa do rozświetlenia, gdy wystąpi ruch w strefie czułości). W momencie zarejestrowania ruchu przez czujnik, następuje aktywacja PIR i rozświetlenie oprawy pełnym (100%) światłem. W momencie zaniku rejestracji ruchu, światło pozostaje włączone przez zdefiniowany wcześniej okres czasu, wynoszący od 3 do minut. Jeżeli w tym czasie czujnik nie zarejestruje jakiegokolwiek ruchu, światło wyłączy się samoczynnie. Oprawa PIR ze światłem bazowym 5% 100% 100% 5% W trybie oczekiwania, oprawa świeci światłem ściemnionym do poziomu 5% pełnej mocy, (gotowa do rozświetlenia na 100% mocy, gdy wystąpi ruch w strefie czułości). W momencie zarejestrowania ruchu przez czujnik, następuje aktywacja PIR i rozświetlenie oprawy pełnym (100%) światłem. W momencie zaprzestania rejestracji ruchu, światło pozostaje włączone przez zdefiniowany wcześniej okres czasu, wynoszący od 3 do minut. Jeżeli w tym czasie czujnik nie zarejestruje jakiegokolwiek ruchu, światło zostanie ściemnione do poziomu 5% pełnej mocy.

14

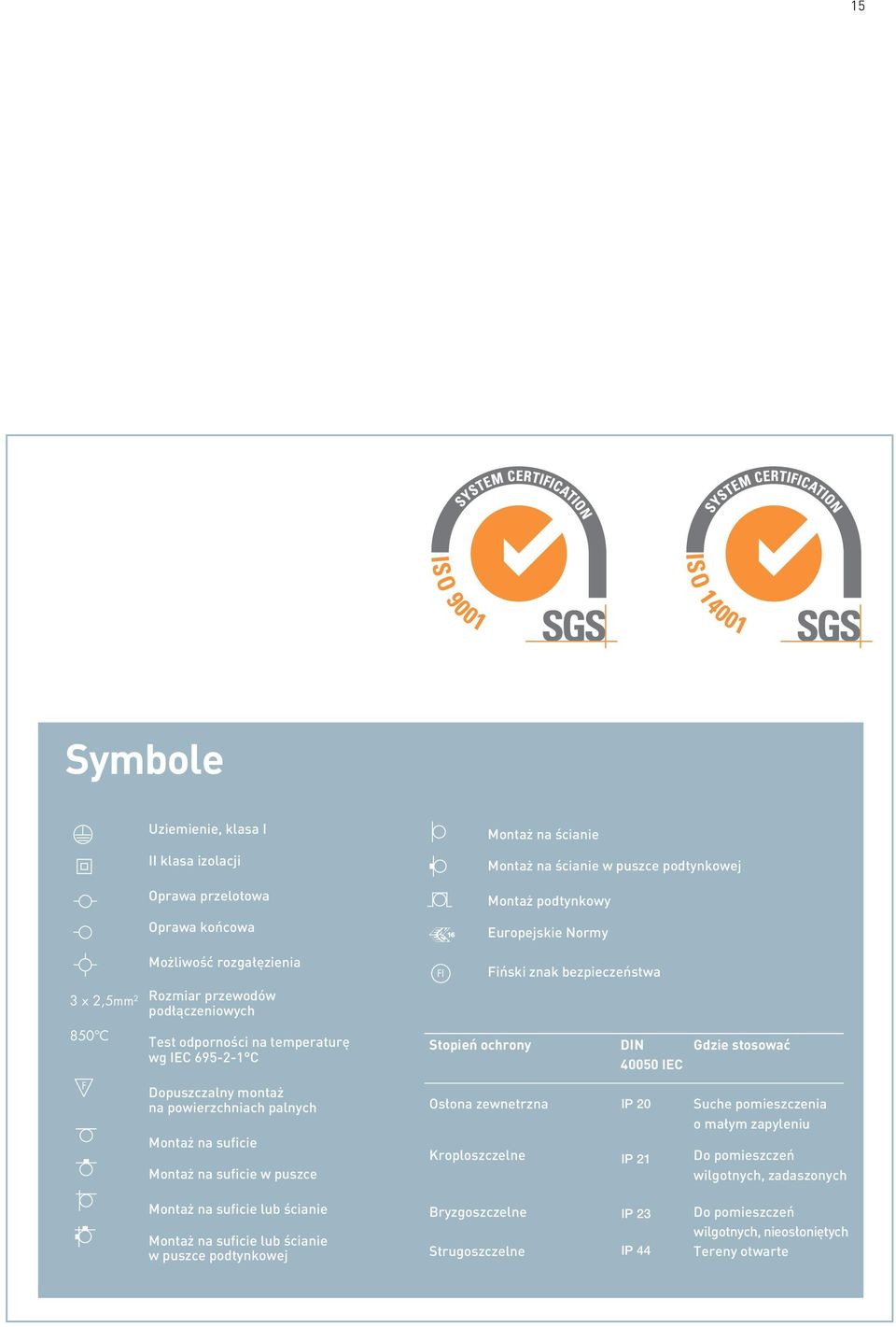

15 15 Symbole Esitteessä käytetyt symbolit 3 x 2,5mm C F Uziemienie, Suojamaadoitettu, klasa luokka I I II Suojaeristetty, klasa izolacji luokka II Oprawa Valaisin voidaan przelotowa ketjuttaa Oprawa Päättyvään końcowa asennukseen Możliwość Ryhmäjohdon rozgałęzienia haaroitusmahdollisuus Rozmiar Valaisimen przewodów liitin podłączeniowych Hehkulankakoe IEC Test odporności na temperaturę standardin mukaan wg IEC C Valaisin suoraan asennukseen Dopuszczalny montaż normaalisti syttyville pinnoille na powierzchniach palnych Kattoasennukseen Montaż na suficie Kattoasennus uppoasennusrasialla Montaż na suficie w puszce Katto- tai seinäasennukseen Montaż na suficie lub ścianie Katto- tai seinäasennukseen Montaż na suficie lub ścianie w uppoasennusrasialla puszce podtynkowej FI Montaż Seinäasennukseen na ścianie Montaż Seinäasennukseen na ścianie w uppoasennusrasialla puszce podtynkowej Montaż Uppoasennukseen podtynkowy Europejskie Hyväksymismerkit Normy Fiński znak bezpieczeństwa S N D Kotelointiluokka Stopień ochrony CEE CEE DIN Gdzie Tavallisimmat stosować IEC käyttöpaikat Kosketussuojainen Osłona zewnetrzna IP 20 Suche Kuiva pomieszczenia sisätila, o jossa małym ei ole zapyleniu paljon pölyä Tippuvedenpitävä Kroploszczelne IP 21 Do Kostea pomieszczeń tila, wilgotnych, ulkona katoksen zadaszonych alla Sateenpitävä Bryzgoszczelne IP 23 Do Ulkona pomieszczeń wilgotnych, nieosłoniętych Roiskevedenpitävä Strugoszczelne IP 44 Tereny Kostea otwarte tila, märkä tila, palovaarallinen tila

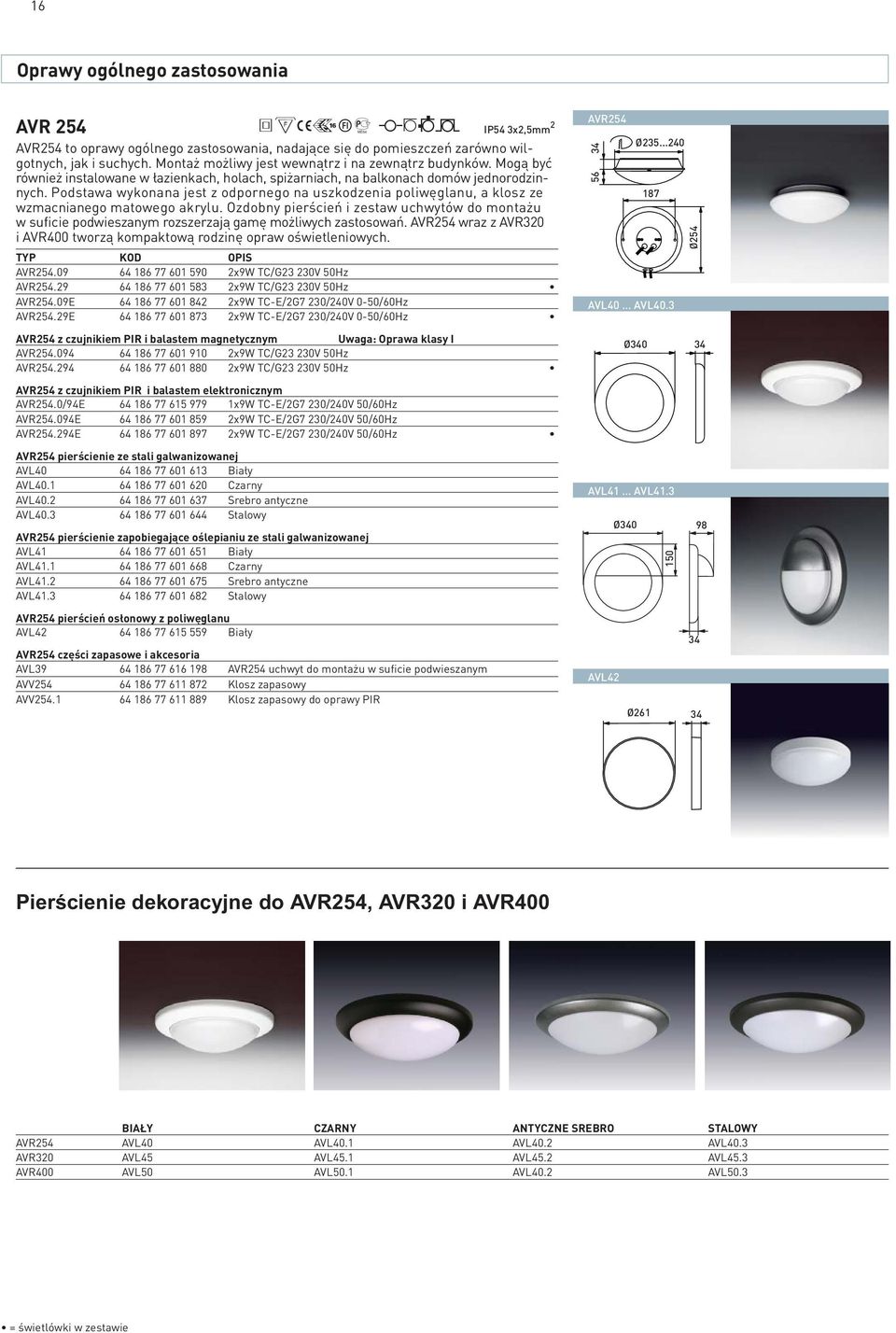

16 16 Oprawy ogólnego zastosowania AVR 254 BQKRt ihnm IP54 3x2,5mm 2 AVR254 to oprawy ogólnego zastosowania, nadające się do pomieszczeń zarówno wilgotnych, jak i suchych. Montaż możliwy jest wewnątrz i na zewnątrz budynków. Mogą być również instalowane w łazienkach, holach, spiżarniach, na balkonach domów jednorodzinnych. Podstawa wykonana jest z odpornego na uszkodzenia poliwęglanu, a klosz ze wzmacnianego matowego akrylu. Ozdobny pierścień i zestaw uchwytów do montażu w suficie podwieszanym rozszerzają gamę możliwych zastosowań. AVR254 wraz z AVR320 i AVR400 tworzą kompaktową rodzinę opraw oświetleniowych. AVR x9W TC/G23 2V 50Hz AVR x9W TC/G23 2V 50Hz AVR254.09E x9W TC-E/2G7 2/240V 0-50/Hz AVR254.29E x9W TC-E/2G7 2/240V 0-50/Hz AVR254 z czujnikiem PIR i balastem magnetycznym Uwaga: Oprawa klasy I AVR x9W TC/G23 2V 50Hz AVR x9W TC/G23 2V 50Hz AVR254 z czujnikiem PIR i balastem elektronicznym AVR254.0/94E x9W TC-E/2G7 2/240V 50/Hz AVR E x9W TC-E/2G7 2/240V 50/Hz AVR E x9W TC-E/2G7 2/240V 50/Hz AVR254 pierścienie ze stali galwanizowanej AVL Biały AVL Czarny AVL Srebro antyczne AVL Stalowy AVR254 pierścienie zapobiegające oślepianiu ze stali galwanizowanej AVL Biały AVL Czarny AVL Srebro antyczne AVL Stalowy AVR254 pierścień osłonowy z poliwęglanu AVL Biały AVR254 części zapasowe i akcesoria AVL AVR254 uchwyt do montażu w suficie podwieszanym AVV Klosz zapasowy AVV Klosz zapasowy do oprawy PIR AVR Ø Ø254 AVL40 AVL40.3 Ø AVL41 AVL41.3 Ø AVL42 Ø PierÊcienie dekoracyjne do AVR254, AVR320 i AVR400 BIAŁY CZARNY ANTYCZNE SREBRO STALOWY AVR254 AVL40 AVL40.1 AVL40.2 AVL40.3 AVR320 AVL45 AVL45.1 AVL45.2 AVL45.3 AVR400 AVL50 AVL50.1 AVL40.2 AVL50.3 = świetlówki w zestawie

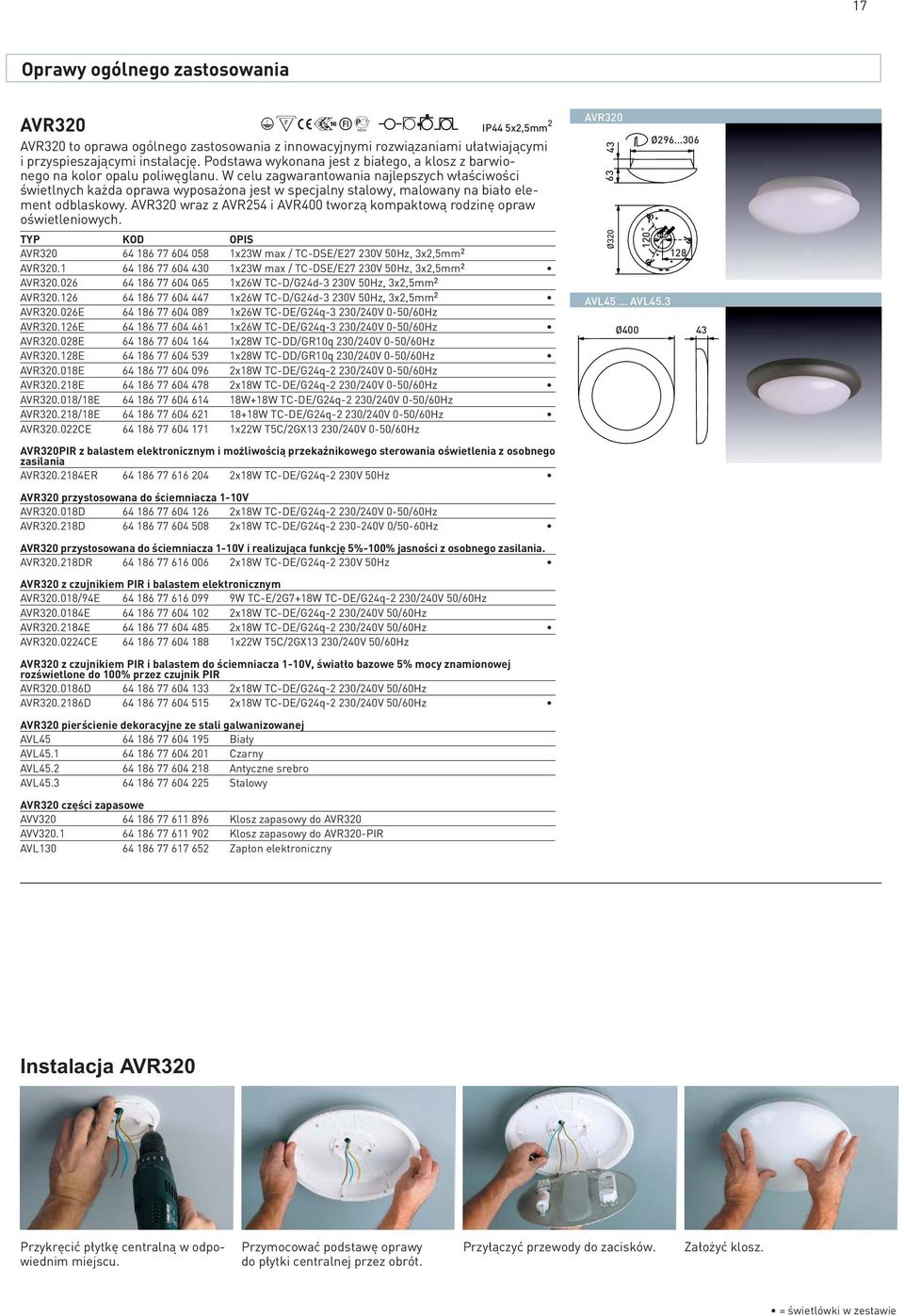

17 Oprawy ogólnego zastosowania AVR320 AQKRt ihnm IP44 5x2,5mm 2 AVR320 to oprawa ogólnego zastosowania z innowacyjnymi rozwiązaniami ułatwiającymi i przyspieszającymi instalację. Podstawa wykonana jest z białego, a klosz z barwionego na kolor opalu poliwęglanu. W celu zagwarantowania najlepszych właściwości świetlnych każda oprawa wyposażona jest w specjalny stalowy, malowany na biało element odblaskowy. AVR320 wraz z AVR254 i AVR400 tworzą kompaktową rodzinę opraw oświetleniowych. AVR x23W max / TC-DSE/E27 2V 50Hz, 3x2,5mm 2 AVR x23W max / TC-DSE/E27 2V 50Hz, 3x2,5mm 2 AVR x26W TC-D/G24d-3 2V 50Hz, 3x2,5mm 2 AVR x26W TC-D/G24d-3 2V 50Hz, 3x2,5mm 2 AVR E x26W TC-DE/G24q-3 2/240V 0-50/Hz AVR E x26W TC-DE/G24q-3 2/240V 0-50/Hz AVR E x28W TC-DD/GR10q 2/240V 0-50/Hz AVR E x28W TC-DD/GR10q 2/240V 0-50/Hz AVR E x18W TC-DE/G24q-2 2/240V 0-50/Hz AVR E x18W TC-DE/G24q-2 2/240V 0-50/Hz AVR /18E W+18W TC-DE/G24q-2 2/240V 0-50/Hz AVR /18E W TC-DE/G24q-2 2/240V 0-50/Hz AVR CE x22W T5C/2GX13 2/240V 0-50/Hz AVR320PIR z balastem elektronicznym i możliwością przekaźnikowego sterowania oświetlenia z osobnego zasilania AVR ER x18W TC-DE/G24q-2 2V 50Hz AVR320 przystosowana do ściemniacza 1-10V AVR D x18W TC-DE/G24q-2 2/240V 0-50/Hz AVR D x18W TC-DE/G24q V 0/50-Hz AVR320 przystosowana do ściemniacza 1-10V i realizująca funkcję 5%-100% jasności z osobnego zasilania. AVR DR x18W TC-DE/G24q-2 2V 50Hz AVR320 z czujnikiem PIR i balastem elektronicznym AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 2/240V 50/Hz AVR E x18W TC-DE/G24q-2 2/240V 50/Hz AVR E x18W TC-DE/G24q-2 2/240V 50/Hz AVR CE x22W T5C/2GX13 2/240V 50/Hz AVR320 z czujnikiem PIR i balastem do ściemniacza 1-10V, światło bazowe 5% mocy znamionowej rozświetlone do 100% przez czujnik PIR AVR D x18W TC-DE/G24q-2 2/240V 50/Hz AVR D x18W TC-DE/G24q-2 2/240V 50/Hz AVR320 pierścienie dekoracyjne ze stali galwanizowanej AVL Biały AVL Czarny AVL Antyczne srebro AVL Stalowy AVR320 części zapasowe AVV Klosz zapasowy do AVR320 AVV Klosz zapasowy do AVR320-PIR AVL Zapłon elektroniczny AVR320 Ø Ø AVL45 AVL45.3 Ø Instalacja AVR320 Przykręcić płytkę centralną w odpowiednim miejscu. Przymocować podstawę oprawy do płytki centralnej przez obrót. Przyłączyć przewody do zacisków. Założyć klosz. = świetlówki w zestawie

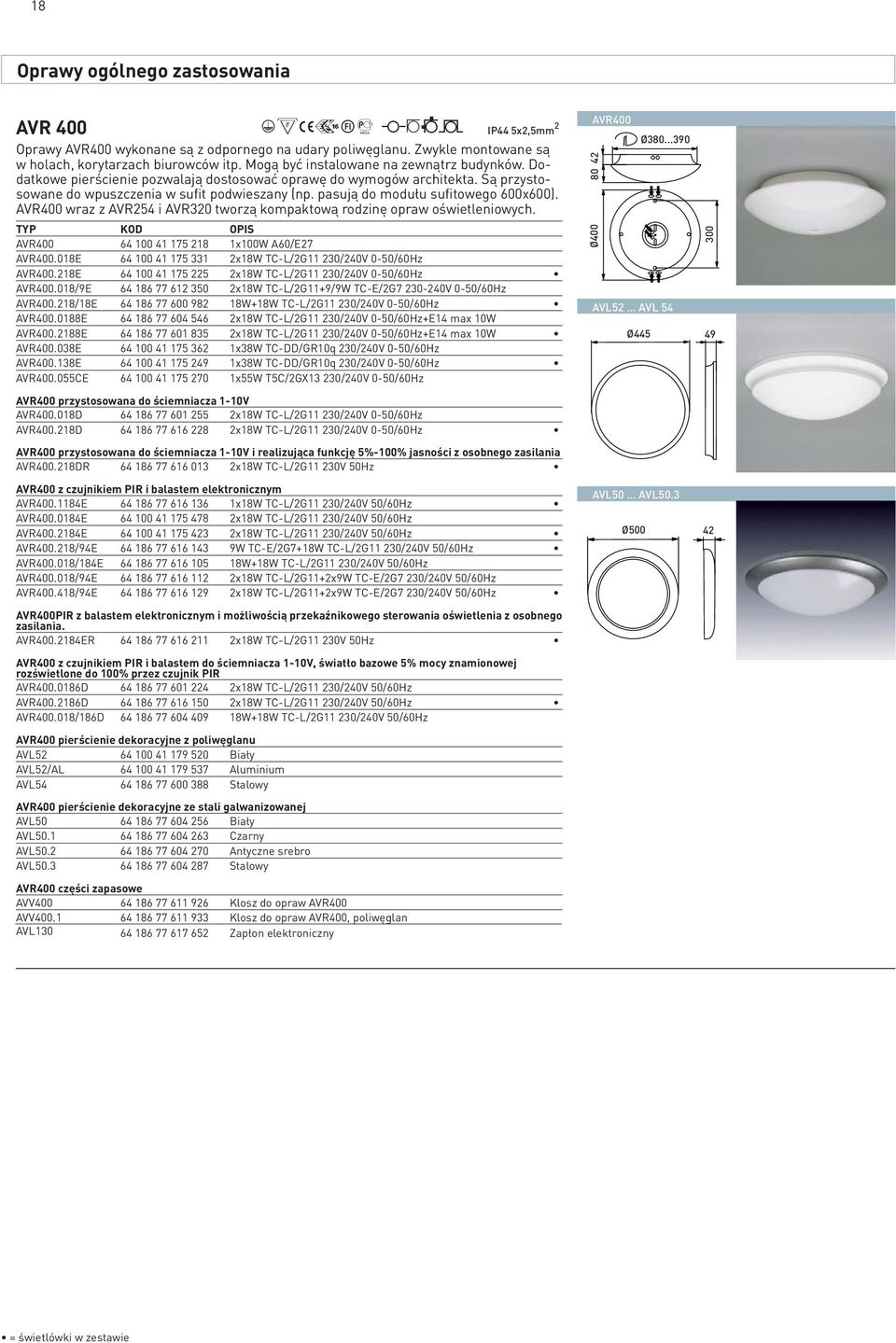

18 18 Oprawy ogólnego zastosowania AVR 400 AQKRt ihnm IP44 5x2,5mm 2 Oprawy AVR400 wykonane są z odpornego na udary poliwęglanu. Zwykle montowane są w holach, korytarzach biurowców itp. Mogą być instalowane na zewnątrz budynków. Dodatkowe pierścienie pozwalają dostosować oprawę do wymogów architekta. Są przystosowane do wpuszczenia w sufit podwieszany (np. pasują do modułu sufitowego 0x0). AVR400 wraz z AVR254 i AVR320 tworzą kompaktową rodzinę opraw oświetleniowych. AVR x100W A/E27 AVR E x18W TC-L/2G11 2/240V 0-50/Hz AVR E x18W TC-L/2G11 2/240V 0-50/Hz AVR /9E x18W TC-L/2G11+9/9W TC-E/2G V 0-50/Hz AVR /18E W+18W TC-L/2G11 2/240V 0-50/Hz AVR E x18W TC-L/2G11 2/240V 0-50/Hz+E14 max 10W AVR E x18W TC-L/2G11 2/240V 0-50/Hz+E14 max 10W AVR E x38W TC-DD/GR10q 2/240V 0-50/Hz AVR E x38W TC-DD/GR10q 2/240V 0-50/Hz AVR CE x55W T5C/2GX13 2/240V 0-50/Hz AVR400 przystosowana do ściemniacza 1-10V AVR D x18W TC-L/2G11 2/240V 0-50/Hz AVR D x18W TC-L/2G11 2/240V 0-50/Hz AVR400 przystosowana do ściemniacza 1-10V i realizująca funkcję 5%-100% jasności z osobnego zasilania AVR DR x18W TC-L/2G11 2V 50Hz AVR400 z czujnikiem PIR i balastem elektronicznym AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR /94E W TC-E/2G7+18W TC-L/2G11 2/240V 50/Hz AVR /184E W+18W TC-L/2G11 2/240V 50/Hz AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 2/240V 50/Hz AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 2/240V 50/Hz AVR400PIR z balastem elektronicznym i możliwością przekaźnikowego sterowania oświetlenia z osobnego zasilania. AVR ER x18W TC-L/2G11 2V 50Hz AVR400 z czujnikiem PIR i balastem do ściemniacza 1-10V, światło bazowe 5% mocy znamionowej rozświetlone do 100% przez czujnik PIR AVR D x18W TC-L/2G11 2/240V 50/Hz AVR D x18W TC-L/2G11 2/240V 50/Hz AVR /186D W+18W TC-L/2G11 2/240V 50/Hz AVR400 pierścienie dekoracyjne z poliwęglanu AVL Biały AVL52/AL Aluminium AVL Stalowy AVR400 pierścienie dekoracyjne ze stali galwanizowanej AVL Biały AVL Czarny AVL Antyczne srebro AVL Stalowy AVR400 części zapasowe AVV Klosz do opraw AVR400 AVV Klosz do opraw AVR400, poliwęglan AVL Zapłon elektroniczny AVR400 Ø Ø AVL52 AVL 54 Ø AVL50 AVL50.3 Ø = świetlówki w zestawie

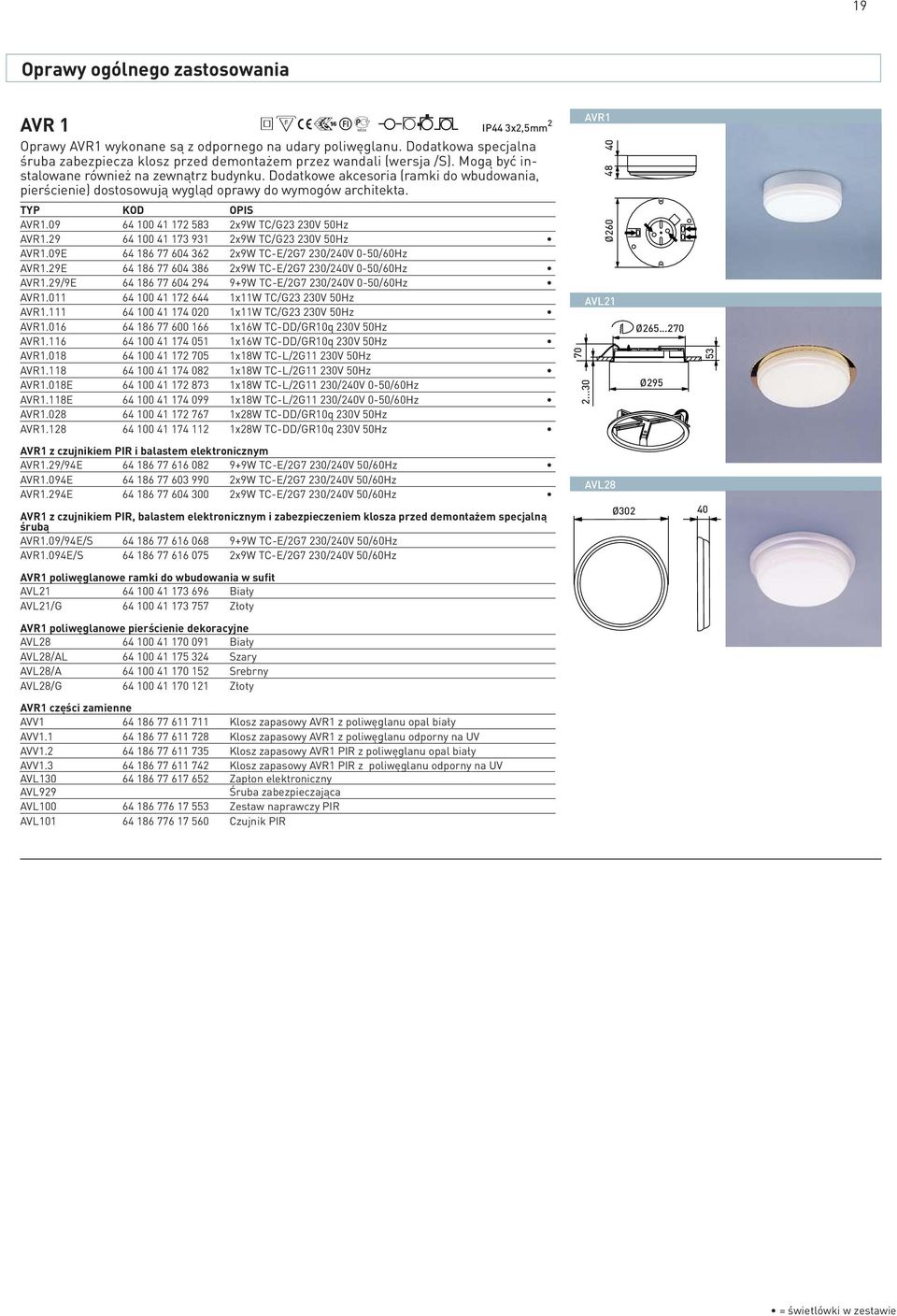

19 48 19 Oprawy ogólnego zastosowania AVR 1 BQKRt ihnm IP44 3x2,5mm 2 Oprawy AVR1 wykonane są z odpornego na udary poliwęglanu. Dodatkowa specjalna śruba zabezpiecza klosz przed demontażem przez wandali (wersja /S). Mogą być instalowane również na zewnątrz budynku. Dodatkowe akcesoria (ramki do wbudowania, pierścienie) dostosowują wygląd oprawy do wymogów architekta. AVR x9W TC/G23 2V 50Hz AVR x9W TC/G23 2V 50Hz AVR1.09E x9W TC-E/2G7 2/240V 0-50/Hz AVR1.29E x9W TC-E/2G7 2/240V 0-50/Hz AVR1.29/9E W TC-E/2G7 2/240V 0-50/Hz AVR x11W TC/G23 2V 50Hz AVR x11W TC/G23 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR1.018E x18W TC-L/2G11 2/240V 0-50/Hz AVR1.118E x18W TC-L/2G11 2/240V 0-50/Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR1 z czujnikiem PIR i balastem elektronicznym AVR1.29/94E W TC-E/2G7 2/240V 50/Hz AVR1.094E x9W TC-E/2G7 2/240V 50/Hz AVR1.294E x9W TC-E/2G7 2/240V 50/Hz AVR1 z czujnikiem PIR, balastem elektronicznym i zabezpieczeniem klosza przed demontażem specjalną śrubą AVR1.09/94E/S W TC-E/2G7 2/240V 50/Hz AVR1.094E/S x9W TC-E/2G7 2/240V 50/Hz AVR1 poliwęglanowe ramki do wbudowania w sufit AVL Biały AVL21/G Złoty AVR1 poliwęglanowe pierścienie dekoracyjne AVL Biały AVL28/AL Szary AVL28/A Srebrny AVL28/G Złoty AVR1 części zamienne AVV Klosz zapasowy AVR1 z poliwęglanu opal biały AVV Klosz zapasowy AVR1 z poliwęglanu odporny na UV AVV Klosz zapasowy AVR1 PIR z poliwęglanu opal biały AVV Klosz zapasowy AVR1 PIR z poliwęglanu odporny na UV AVL Zapłon elektroniczny AVL929 Śruba zabezpieczająca AVL Zestaw naprawczy PIR AVL Czujnik PIR AVR1 Ø2 40 AVL21 Ø AVL28 Ø2 Ø = świetlówki w zestawie

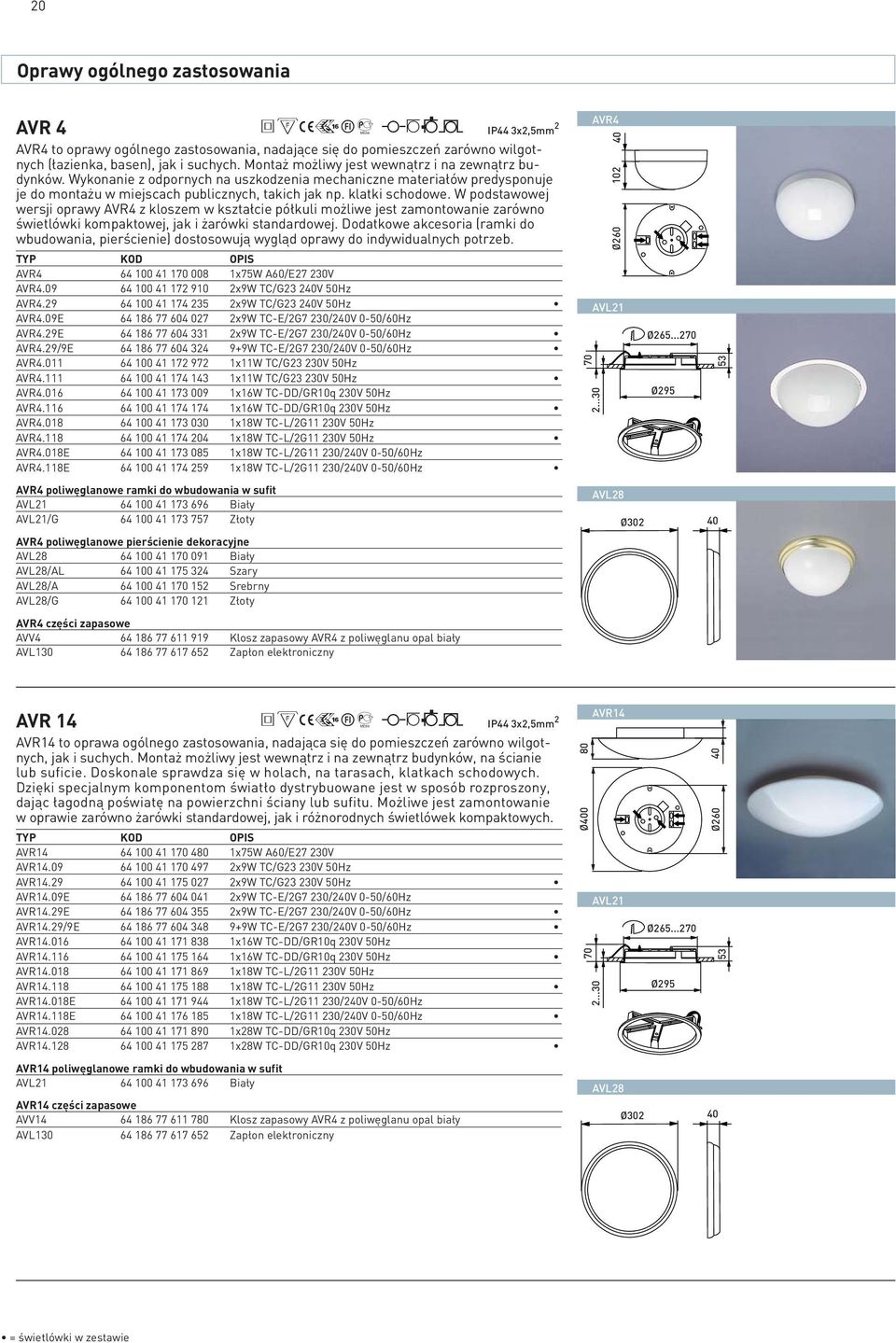

20 20 Oprawy ogólnego zastosowania AVR 4 BQKRt ihnm IP44 3x2,5mm 2 AVR4 to oprawy ogólnego zastosowania, nadające się do pomieszczeń zarówno wilgotnych (łazienka, basen), jak i suchych. Montaż możliwy jest wewnątrz i na zewnątrz budynków. Wykonanie z odpornych na uszkodzenia mechaniczne materiałów predysponuje je do montażu w miejscach publicznych, takich jak np. klatki schodowe. W podstawowej wersji oprawy AVR4 z kloszem w kształcie półkuli możliwe jest zamontowanie zarówno świetlówki kompaktowej, jak i żarówki standardowej. Dodatkowe akcesoria (ramki do wbudowania, pierścienie) dostosowują wygląd oprawy do indywidualnych potrzeb. AVR x75W A/E27 2V AVR x9W TC/G23 240V 50Hz AVR x9W TC/G23 240V 50Hz AVR4.09E x9W TC-E/2G7 2/240V 0-50/Hz AVR4.29E x9W TC-E/2G7 2/240V 0-50/Hz AVR4.29/9E W TC-E/2G7 2/240V 0-50/Hz AVR x11W TC/G23 2V 50Hz AVR x11W TC/G23 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR4.018E x18W TC-L/2G11 2/240V 0-50/Hz AVR4.118E x18W TC-L/2G11 2/240V 0-50/Hz AVR4 poliwęglanowe ramki do wbudowania w sufit AVL Biały AVL21/G Złoty AVR4 poliwęglanowe pierścienie dekoracyjne AVL Biały AVL28/AL Szary AVL28/A Srebrny AVL28/G Złoty AVR4 części zapasowe AVV4 AVL Klosz zapasowy AVR4 z poliwęglanu opal biały Zapłon elektroniczny AVR4 Ø AVL21 Ø AVL28 Ø2 Ø AVR 14 BQKRt ihnm IP44 3x2,5mm 2 AVR14 to oprawa ogólnego zastosowania, nadająca się do pomieszczeń zarówno wilgotnych, jak i suchych. Montaż możliwy jest wewnątrz i na zewnątrz budynków, na ścianie lub suficie. Doskonale sprawdza się w holach, na tarasach, klatkach schodowych. Dzięki specjalnym komponentom światło dystrybuowane jest w sposób rozproszony, dając łagodną poświatę na powierzchni ściany lub sufitu. Możliwe jest zamontowanie w oprawie zarówno żarówki standardowej, jak i różnorodnych świetlówek kompaktowych. AVR x75W A/E27 2V AVR x9W TC/G23 2V 50Hz AVR x9W TC/G23 2V 50Hz AVR14.09E x9W TC-E/2G7 2/240V 0-50/Hz AVR14.29E x9W TC-E/2G7 2/240V 0-50/Hz AVR14.29/9E W TC-E/2G7 2/240V 0-50/Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR14.018E x18W TC-L/2G11 2/240V 0-50/Hz AVR14.118E x18W TC-L/2G11 2/240V 0-50/Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR14 poliwęglanowe ramki do wbudowania w sufit AVL Biały AVR14 części zapasowe AVV Klosz zapasowy AVR4 z poliwęglanu opal biały AVL Zapłon elektroniczny 80 Ø400 AVR14 AVL21 Ø AVL28 Ø2 Ø295 Ø = świetlówki w zestawie

21 21 Oprawy numerowe AVR 70 BPKRt ihn IP44 4x2,5mm 2 Oprawa ogólnego zastosowania o kwadratowej podstawie i kloszu z poliwęglanu. Źródłem światła jest żarówka standardowa o mocy 75W. Możliwa jest instalacja oprawy na ścianie lub suficie. W przypadku montażu na ścianie zewnętrznej dostępna jest również specjalna osłona przeciwśniegowa. AVR AVR x75W A/E27 2V 225 AVR70 z czujnikiem PIR AVR x75W A/E27 2V 50Hz AVR70 akcesoria i części zapasowe AVL Daszek biały stal AVV Klosz zapasowy AVR70 z poliwęglanu opal biały AVL AVR 71 BPKRt ihn IP44 4x2,5mm 2 Oprawa przeznaczona do prezentacji numeru budynku, tzw numer policyjny. Dzięki trójkątnemu kształtowi symbole widoczne są ze wszystkich stron. Dodatkowa specjalna śruba zabezpiecza klosz przed demontażem przez wandali (wersja /S). Źródłem światła jest standardowa żarówka lub świetlówka kompaktowa. Możliwy montaż z daszkiem osłonowym. AVR x75W A/E27 2V AVR x18W TC-L/2G11 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR71 akcesoria i części zapasowe AVL Daszek biały AVL Daszek czarny AVV Klosz zapasowy AVR71 z poliwęglanu opal biały AVR AVL68 AVL = świetlówki w zestawie

22 22 Oprawy numerowe AVR 72 BPKRt ihn IP44 4x2,5mm 2 Płaska oprawa do świetlówek kompaktowych, stosowana również jak tzw. numer policyjny. Możliwy jest montaż oprawy na ścianie lub suficie. Dodatkowa specjalna śruba zabezpiecza klosz przed demontażem przez wandali (wersja /S). Podstawa i klosz wykonane są z odpornego na uszkodzenia poliwęglanu. AVR x11W TC/G23 2V 50Hz AVR x11W TC/G23 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x16W TC-DD/GR10q 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR x18W TC-L/2G11 2V 50Hz AVR72.018E x18W TC-L/2G11 2/240V 0-50/Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR x28W TC-DD/GR10q 2V 50Hz AVR72 z czujnikiem PIR AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR72 części zapasowe AVV Klosz do AVR72 z poliwęglanu opal biały AVL Zapłon elektroniczny AVL Daszek biały stal AVR = świetlówki w zestawie

23 23 Oprawy numerowe AVR 51 BPKRt ilk IP44 4x2,5mm 2 Energooszczędne i kompaktowe oprawy zewnętrzne z LED nadają się do różnorodnych zastosowań zarówno wewnętrznych, jak i na zewnątrz budynków. Dioda power LED o mocy 1.2W doskonale podświetla płaszczyznę, na której można nakleić lub wygrawerować informację. Dzięki aluminiowej konstrukcji polecana jest w szczególności do podświetlania numeru domu, pokoju hotelowego lub jako oprawa sygnalizacyjna w centrach handlowych i budynkach użyteczności publicznej. AVR51.11L Oprawa LED 1W kwadratowa, czarna AVR51.11LV Oprawa LED 1W kwadratowa, biała AVR51 AVR 52 BPKRt ilk IP44 4x2,5mm 2 Energooszczędne i kompaktowe oprawy zewnętrzne z LED nadają się do różnorodnych zastosowań zarówno wewnętrznych, jak i na zewnątrz budynków. Dioda power LED o mocy 1.2W doskonale podświetla płaszczyznę, na której można nakleić lub wygrawerować informację. Dzięki aluminiowej konstrukcji polecana jest w szczególności do podświetlania numeru domu, pokoju hotelowego lub jako oprawa sygnalizacyjna w centrach handlowych i budynkach użyteczności publicznej. AVR52.11L Oprawa LED 1W prostokątna, czarna AVR52.11LV Oprawa LED 1W prostokątna, biała AVR52 = świetlówki w zestawie

24 Oprawy PIR AVR254 PIR BQKRt ihnm IP54 4x2,5mm 2 AVR254 PIR to oprawy ogólnego zastosowania, nadające się do pomieszczeń zarówno wilgotnych, jak i suchych. Wyposażone są w czujnik ruchu i czujnik zmierzchowy. Montaż możliwy jest wewnątrz i na zewnątrz budynków. Mogą być również instalowane w łazienkach, holach, spiżarniach, na balkonach domów jednorodzinnych. Podstawa wykonana jest z odpornego na uszkodzenia poliwęglanu, a klosz ze wzmacnianego matowego akrylu. Ozdobny pierścień i zestaw uchwytów do montażu w suficie podwieszanym rozszerzają gamę możliwych zastosowań. AVR254 wraz z AVR320 i AVR400 tworzą kompaktową rodzinę opraw oświetleniowych. AVR254 z czujnikiem PIR i balastem elektronicznym AVR254.0/94E x9W TC-E/2G7 2/240V 50/Hz AVR E x9W TC-E/2G7 2/240V 50/Hz AVR E x9W TC-E/2G7 2/240V 50/Hz AVR254 pierścienie dekoracyjne - stal galwanizowana malowana proszkowo AVL Biały AVL Czarny AVL Antyczne srebro AVL Stalowy AVR254 pierścień osłonowy z poliwęglanu AVL Biały AVR254-PIR akcesoria i części zapasowe AVL AVR 254 zestaw elementów do wbudowania w sufit AVV Klosz zapasowy do AVR254 PIR z akrylu opal biały AVL Czujnik PIR AVL Zapłon elektroniczny Ø AVR254 PIR Ø AVL40 AVL40.3 Ø AVL42 Ø AVR320 PIR AQKRt ihnm IP44 5x2,5mm 2 AVR320 PIR to oprawa ogólnego zastosowania z innowacyjnym rozwiązaniami ułatwiającymi i przyspieszającymi instalację. Wyposażona jest w czujnik ruchu i czujnik zmierzchowy. Podstawa wykonana jest z białego, a klosz z barwionego na kolor opalu poliwęglanu. W celu zagwarantowania najlepszych właściwości świetlnych każda oprawa wyposażona jest w specjalny stalowy, malowany na biało element odblaskowy. AVR320 wraz z AVR254 i AVR400 tworzą kompaktową rodzinę opraw oświetleniowych. AVR320 z czujnikiem PIR i balastem elektronicznym AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 2/240V 50/Hz AVR E x18W TC-DE/G24q-2 2/240V 50/Hz AVR E x18W TC-DE/G24q-2 2/240V 50/Hz AVR CE x22W T5C/2GX13 2/240V 50/Hz AVR320PIR z balastem elektronicznym i możliwością przekaźnikowego sterowania oświetlenia z osobnego zasilania. AVR ER x18W TC-DE/G24q-2 2V 50Hz AVR320 z czujnikiem PIR i balastem do ściemniacza 1-10V. Światło bazowe 5% mocy znamionowej rozświetlane do 100 % przez czujnik PIR. AVR D x18W TC-DE/G24q-2 2/240V 50/Hz AVR D x18W TC-DE/G24q-2 2/240V 50/Hz AVR320 pierścienie dekoracyjne ze stali galwanizowanej AVL Biały AVL Czarny AVL Antyczne srebro AVL Stalowy AVR320-PIR części zapasowe AVV Klosz zapasowy do AVR320 PIR poliwęglan opal biały AVL Czujnik PIR Ø AVR320 PIR Ø AVL45 AVL45.3 Ø = świetlówki w zestawie

25 25 Oprawy PIR AVR 400 PIR AQKRt ihnm IP44 5x2,5mm 2 Oprawy AVR400 PIR wykonane są z odpornego na udary poliwęglanu. Wyposażone są w czujnik ruchu i czujnik zmierzchowy. Zwykle montowane w holach, korytarzach biurowców itp. Mogą być instalowane na zewnątrz budynków. Dodatkowe pierścienie pozwalają dostosować oprawę do wymogów architekta. Są przystosowane do wpuszczenia w sufit podwieszany (np. pasują do modułu sufitowego 0x0). AVR400 wraz z AVR254 i AVR320 tworzą kompaktową rodzinę opraw oświetleniowych. AVR400 z czujnikiem PIR i balastem elektronicznym AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR /94E W TC-E/2G7+18W TC-L/2G11 2/240V 50/Hz AVR /184E W+18W TC-L/2G11 2/240V 50/Hz AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 2/240V 50/Hz AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 2/240V 50/Hz AVR CE x55W T5C/2GX13 2/240V 50/Hz AVR400PIR z balastem elektronicznym i możliwością przekaźnikowego sterowania oświetlenia z osobnego zasilania. AVR ER x18W TC-L/2G11 2V 50Hz AVR400 z czujnikiem PIR i balastem do ściemniacza 1-10V. Światło bazowe 5% mocy znamionowej rozświetlane do 100 % przez czujnik PIR. AVR D x18W TC-L/2G11 2/240V 50/Hz AVR D x18W TC-L/2G11 2/240V 50/Hz AVR /186D W+18W TC-L/2G11 2/240V 50/Hz AVR400 pierścień ozdobny z poliwęglanu AVL Biały AVL52/AL Szary AVL Stalowy AVR400 pierścienie dekoracyjne - stal galwanizowana malowana proszkowo AVL Biały AVL Czarny AVL Antyczne srebro AVL Stalowy AVR400-PIR części zamienne AVV Klosz do AVR400 PIR z poliwęglanu opal biały AVL Czujnik PIR AVR400 PIR Ø Ø AVL52 AVL 54 Ø AVL50 AVL50.3 Ø = świetlówki w zestawie

26 53 26 Oprawy PIR AVR 1 PIR BQKRt ijnm IP44 3x2,5mm 2 Oprawy AVR1 PIR wykonane są z odpornego na udary poliwęglanu. Wyposażone są w czujnik ruchu i czujnik zmierzchowy. Dodatkowa specjalna śruba zabezpiecza klosz przed demontażem przez wandali (wersja /S). Mogą być instalowane również na zewnątrz budynku. Dodatkowe akcesoria (ramki do wbudowania, pierścienie) dostosowują wygląd oprawy do wymogów architekta. Ø AVR1 PIR AVR1 z czujnikiem PIR i balastem elektronicznym AVR1.29/94E W TC-E/2G7 2/240V 50/Hz AVR1.094E x9W TC-E/2G7 2/240V 50/Hz AVR1.294E x9W TC-E/2G7 2/240V 50/Hz AVL21 AVR1 z czujnikiem PIR, balastem elektronicznym i zabezpieczeniem klosza przed demontażem specjalną śrubą AVR1.09/94E/S W TC-E/2G7 2/240V 50/Hz Ø AVR1.094E/S x9W TC-E/2G7 2/240V 50/Hz AVR1 poliwęglanowe ramki do wbudowania w sufit AVL Biały Ø295 AVL21/G Złoty AVR1 poliwęglanowe pierścienie dekoracyjne AVL Biały AVL28/AL Szary AVL28/A Srebrny AVL28/G Złoty AVL28 AVR1 PIR części zapasowe AVV Klosz zapasowy AVR1 PIR z poliwęglanu opal biały Ø2 AVV Klosz zapasowy AVR1 PIR z poliwęglanu odporny na UV AVL Zestaw naprawczy PIR AVL Czujnik PIR AVL Zapłon elektroniczny AVL929 Śruba zabezpieczająca = świetlówki w zestawie

27 27 Oprawy PIR PIR-JONO APKRt ih IP44 5x2,5mm 2 Oprawy Jono PIR to uniwersalne belki. Wyposażone są w czujnik ruchu. Podstawa wykonana jest z malowanego na biało profilu aluminiowego, a klosz z odpornego na udary poliwęglanu. Typowe miejsca, w których stosowane są oprawy Jono to łazienki, korytarze, garaże. Dodatkowa, specjalna śruba zabezpiecza klosz przed demontażem przez wandali (wersja /S). W wykonaniu z gniazdem 220V bywa montowana jako oprawa łazienkowa przy lustrze. JONO z czujnikiem PIR, ze starterem elektronicznym i zabezpieczeniem klosza przed demontażem specjalną śrubą. AVR H/S x11W TC-E/2G7 2V 50Hz, 425mm JONO z czujnikiem PIR, ze starterem elektronicznym. AVR H x15W T8/G13 2V 50Hz, 536mm AVR H x18W T8/G13 2V 50Hz, 688mm AVR H x36W T8/G13 2V 50Hz, 1298mm AVR H x58W T8/G13 2V 50Hz, 1598mm JONO z czujnikiem PIR, ze starterem elektronicznym i gniazdem 2V AVR HP x11W TC-E/2G7 2V 50Hz, 481mm AVR HP x15W T8/G13 2V 50Hz, 612mm AVR HP x18W T8/G13 2V 50Hz, 764mm JONO z czujnikiem PIR, z balastem elektronicznym AVR E x18W T8/G13 2/240V 50/Hz, 688 mm AVR E x36W T8/G13 2/240V 50/Hz, 1298mm AVR E x58W T8/G13 2/240V 50/Hz, 1598mm JONO z czujnikiem PIR i balastem do ściemniacza 1-10V. Światło bazowe 5% mocy znamionowej rozświetlane do 100 % przez czujnik PIR AVR D x18W T8/G13 2V 50Hz, 688mm AVR D x36W T8/G13 2V 50Hz, 1298mm AVR D x58W T8/G13 2V 50Hz, 1598mm JONO z czujnikiem PIR, z balastem elektronicznym na świetlówki T5 AVR E x14W T5/G5 2/240V 50/Hz, 657mm AVR E x21W T5/G5 2/240V 50/Hz, 957mm AVR E x28W T5/G5 2/240V 50/Hz, 1257mm AVR E x35W T5/G5 2/240V 50/Hz, 1557mm JONO z czujnikiem PIR, z balastem elektronicznym i gniazdem 2V na świetlówki T5 AVR EP x14W T5/G5 2/240V 50/Hz, 734mm JONO akcesoria AVL Linka zwieszakowa JONO AVR66 AVL Łącznik liniowy JONO AVR66 AVL Wspornik 45 JONO AVR66 AVL Wspornik 90 JONO AVR66 AVL Para zakończeń JONO JONO PIR klosze zapasowe poliwęglan opal biały AVL Klosz do Jono 11W AVL Klosz do Jono 15W AVL Klosz do Jono 18W AVL Klosz do Jono 36W AVL Klosz do Jono 58W AVL Klosz do Jono 14/24W AVL Klosz do Jono 21/39W AVL Klosz do Jono 28/54W AVL Klosz do Jono 35/49W JONO PIR klosze zapasowe poliwęglan przejrzysty AVL Klosz do Jono 11W AVL Klosz do Jono 15W AVL Klosz do Jono 18W AVL Klosz do Jono 36W AVL Klosz do Jono 58W AVL Klosz do Jono 14/24W AVL Klosz do 21/39W AVL Klosz do 28/54W AVL Klosz do 35/49W JONO PIR L 87 JONO PIR Z GNIAZDEM L = świetlówki w zestawie

28 28 Oprawy PIR AVR 70 PIR BPKRt ilk IP44 4x2,5mm 2 Oprawa z czujnikiem ruchu do zastosowania wewnątrz i na zewnątrz budynków. Źródłem światła jest standardowa żarówka o mocy maksymalnej 75W. Do oprawy dostępny jest również daszek osłonowy. AVR70 PIR AVR x75W A/E27 2V 50Hz AVR70-PIR akcesoria i części zapasowe AVL Daszek biały stal AVV Klosz zapasowy AVR70 z poliwęglanu opal biały AVR 71 PIR BPKRt ilk IP44 4x2,5mm 2 Oprawa z czujnikiem ruchu do zastosowania wewnątrz i na zewnątrz budynków. Dzięki trójkątnemu kształtowi symbole widoczne są ze wszystkich stron. Źródłem światła jest standardowa żarówka o mocy maksymalnej W. Do oprawy dostępny jest również daszek osłonowy. AVR71 PIR AVR xW A/E27 2V 50Hz AVR71-PIR akcesoria i części zapasowe AVL Daszek biały AVL Daszek czarny AVV Klosz zapasowy AVR71 z poliwęglanu opal biały 225 AVR72 PIR BPKRt ilk IP44 4x2,5mm 2 Płaska oprawa z czujnikiem ruchu do świetlówek kompaktowych. Możliwy montaż na ścianie zarówno wewnątrz, jak i na zewnątrz budynku. Podstawa i klosz wykonane z odpornego na uszkodzenia poliwęglanu. AVR72 PIR AVR E x18W TC-L/2G11 2/240V 50/Hz AVR E x18W TC-L/2G11 2/240V 50/Hz AVR72-PIR akcesoria i części zapasowe AVV Klosz zapasowy AVR72 z poliwęglanu opal biały AVL Daszek biały AVL Zapłon elektroniczny AVS 21.4 PIR APKRt il IP23 4x2,5mm 2 Oprawy do montażu naściennego, wyposażone w czujnik ruchu. Dostępne w kolorze czarnym i białym. Źródłem światła jest standardowa żarówka o mocy maksymalnej 100W. AVS21 PIR 380 AVS x100W A/E27 2V 50Hz, czarny AVS21.4/V x100W A/E27 2V 50Hz, biały AVS21-PIR części zapasowe AVV Klosz zapasowy AVS21 z poliwęglanu opal biały 4 Ø = świetlówki w zestawie

29 29 Oświetlenie miejsca pracy AVR 22 APKRt ilk IP21 5x2,5mm 2 Niewielka oprawa zbudowana z wysokiej jakości ramy oraz akrylowego klosza i wyposażona w metalowe uchwyty mocujące. Specjalny kształt klosza umożliwia równomierne rozproszenie światła nad miejscem pracy. Doskonale sprawdza się jako oprawa montowana pod szafkami w kuchni. Wbudowany wyłącznik i gniazdka zasilające 2 V podnoszą funkcjonalność i komfort użytkowania. AVR x9W TC/G23 2V 50Hz AVR x9W TC/G23 2V 50Hz AVR22 części zapasowe AVV Klosz zapasowy AVR22 z poliwęglanu opal biały AVR = świetlówki w zestawie

30 Oprawy do sauny AVH 11 BPKJMN0 gl IP34 2x1,5mm 2 Oprawy przeznaczone są do montażu w saunach lub też innych pomieszczeniach, w których występują ekstremalne warunki temperaturowe. Możliwość montażu na powierzchni ściany i w wersji wbudowanej. Podstawa oprawy to odporny na temperaturę poliester. Klosz wykonany jest ze szkła. Oprawy można montować wyłącznie na ścianie, w odległości min. 100 mm od sufitu. Źródłem światła jest standardowa żarówka 40/ W/ E27. Dostępne są również modele wyposażone w kratki sosnowe: AVH 11.1 do montażu w ścianie i AVH 11.2 do montażu powierzchniowego. Cechą opraw jest łatwy demontaż i ponowny montaż klosza (nawet po długim okresie eksploatacji) w celu wymiany żarówki. Oprawa do sauny AVH x40/ W A/E27 IP34, ta125 C Oprawa do sauny, montaż wpuszczany z osłoną sosnową AVH x40/ W A/E27 IP34, ta125 C Oprawa do sauny, nawierzchniowy z osłoną sosnową AVH x40/ W A/E27 IP34, ta125 C AVH11 akcesoria i części zapasowe AUE Puszka do wpuszczenia oprawy AK Osłona sosnowa dla wersji wpuszczanej AK Osłona sosnowa dla wersji nawierzchniowej AVV Klosz zapasowy szklany 70 AVH AVH AVH ø AVH 15 BPKJMN0 gl IP44 2x1,5mm 2 Oprawy przeznaczone są do montażu w saunach lub też innych pomieszczeniach, w których występują ekstremalne warunki temperaturowe. Możliwość montażu na powierzchni ściany lub w narożniku. Podstawa oprawy to odporny na temperaturę plastik techniczny, klosz wykonany jest ze szkła. Oprawy można montować wyłącznie na ścianie, w odległości min. 100 mm od sufitu. Źródłem światła jest standardowa żarówka 40/ W/E14. Dostępne są również modele wyposażone w kratki sosnowe: AVH 15.1 do montażu w ścianie i AVH 15.2 do montażu w narożniku. Cechą opraw jest łatwy demontaż i ponowny montaż klosza (nawet po długim okresie eksploatacji) w celu wymiany żarówki. Oprawa do sauny AVH x40/W C35/E14 IP44, ta 125 C Oprawa do sauny z osłoną sosnową - montaż na ścianie AVH x40/ W C35/E14 IP44, ta125 C Oprawa do sauny z osłoną sosnową - montaż w narożniku AVH x40/ W C35/E14 IP44, ta125 C AVH15 akcesoria i części zapasowe AVL Osłona sosnowa dla wersji naściennej AVL Osłona sosnowa dla wersji narożnikowej AVV Klosz zapasowy szklany AVH15 81 AVH AVH = świetlówki w zestawie
