1 ARCHITEKT WANDA GRODZKA ul. Bliska 1B/ Gdańsk Nowy Port nazwa jednostki projektowania Zakład Usług Technicznych ul. Bliska 1B/ Gdańsk adres pracowni (do korespondencji) ul. Starowiejska 63 pokój Gdańsk tel tel. i fax. (058) wanda.grodzka@zut.gda.pl tel. (058) NIP : rodzaj opracowania nazwa i adres obiektu branża nr ewidencyjny działki inwestor, adres inwestora opracowanie funkcja główny projektant branża: teletechniczna sprawdzający branża teletechniczna kierownik pracowni PROJEKT WYKONAWCZY PRZEBUDOWY I REMONTU BUDYNKU BYŁEGO ZESPOŁU SPORTOWYCH SZKÓŁ OGÓLNOKSZTAŁCĄCYCH W GDAŃSKU PRZY UL. CZYŻEWSKIEGO 30A NA POTRZEBY AWFiS INSTALACJE TELETECHNICZNE SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU DZIAŁKI NR 56/23, 56/24, 58/1, 58/2, 61, 62, 65/2 OBRĘB NR 006 AKADEMIA WYCHOWANIA FIZYCZNEGO I SPORTU UL. KAZIMIERZA GÓRSKIEGO 1, GDAŃSK imię, nazwisko, nr uprawnień data podpis mgr inż. Maciej Małasiewicz inż. Sławomir Zaman techn. bud. Czesław Majcherek GDAŃSK, LUTY 2012

2 OPRACOWANIE: PROJEKT WYKONAWCZY PRZEBUDOWY I REMONTU BUDYNKU BYŁEGO ZESPOŁU SPORTOWYCH SZKÓŁ OGÓLNOKSZTAŁCĄCYCH W GDAŃSKU PRZY UL. CZYŻEWSKIEGO 30A NA POTRZEBY AWFiS BRANŻA: INWESTOR: INSTALACJE TELETECHNICZNE SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU Akademia Wychowania Fizycznego i Sportu im. Jędrzeja Śniadeckiego w Gdańsku ul. Kazimierza Górskiego Gdańsk OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dn. 7 lipca 1994r Prawo Budowlane (Dz.U nr 156 poz tekst ujednolicony, z późn. zmianami) oświadczam że, dokumentacja: projekt wykonawczy przebudowy i remontu budynku byłego Zespołu Sportowych Szkół Ogólnokształcących przy ul. Czyżewskiego 30a w Gdańsku na potrzeby AWFiS została wykonana zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej i jest kompletna z punktu widzenia celu, któremu ma służyć. projektant branża: teletechniczna mgr inż. Maciej Małasiewicz sprawdzający branża: teletechniczna inż. Sławomir Zaman

3 OPRACOWANIE: PROJEKT WYKONAWCZY PRZEBUDOWY I REMONTU BUDYNKU BYŁEGO ZESPOŁU SPORTOWYCH SZKÓŁ OGÓLNOKSZTAŁCĄCYCH W GDAŃSKU PRZY UL. CZYŻEWSKIEGO 30A NA POTRZEBY AWFiS BRANŻA: INWESTOR: INSTALACJE TELETECHNICZNE SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU Akademia Wychowania Fizycznego i Sportu im. Jędrzeja Śniadeckiego w Gdańsku ul. Kazimierza Górskiego Gdańsk OŚWIADCZENIE na podstawie art. 29 ust. 1-3 ustawy z dn. 29 stycznia 2004r. Prawo zamówień publicznych (tekst jedn.: Dz. U. z 2010r. nr 113, poz. 759 z późn. zmianami) oświadczam że, użycie w niniejszej dokumentacji nazw własnych produktów, producentów, znaków towarowych, patentów lub ich pochodzenia uzasadnione jest specyfiką zamówienia; przywołane produkty, producenci, znaki towarowe i patenty należy traktować jako przykładowe i w celu zachowania uczciwej konkurencji należy stosować produkty równoważne (o parametrach technicznych i użytkowych, właściwościach charakterystycznych i właściwościach estetycznych, Standardach określonych dla materiałów, urządzeń, elementów wyposażenia nie gorszych niż przywołane). UWAGA: Wszystkie materiały, urządzenia, elementy wyposażenia przedstawione w przedmiotowej dokumentacji projektowej i opisane przez wskazanie znaków towarowych, patentów lub pochodzenia, należy traktować jako rozwiązania przykładowe o modelowych: parametrach technicznych i użytkowych, właściwościach charakterystycznych i właściwościach estetycznych, standardach określonych dla materiałów, urządzeń, elementów wyposażenia. Dopuszcza się zastosowanie rozwiązań równoważnych polegających na zastosowaniu innych materiałów, urządzeń, elementów wyposażenia niż podane w dokumentacji projektowej pod warunkiem zapewnienia wszystkich parametrów, właściwości i standardów nie gorszych niż określonych w tej dokumentacji. Zastosowanie rozwiązań równoważnych wymaga uzyskania akceptacji Inwestora i Projektanta. W takiej sytuacji Inwestor wymaga złożenia stosownych dokumentów, uwiarygodniających te materiały, urządzenia, elementy wyposażenia. Złożone w/w dokumenty będą podlegały ocenie przez autora dokumentacji projektowej, który sporządzi stosowną opinię. Opinia ta będzie podstawą do podjęcia przez Inwestora decyzji o przyjęciu materiałów, urządzeń, elementów wyposażenia lub ich odrzuceniu z powodu nierówno ważności zaproponowanych rozwiązań. Pod pojęciem parametry rozumie się funkcjonalność, przeznaczenie, kolorystykę, strukturę, rodzaj materiału, kształt, wielkość, bezpieczeństwo, wytrzymałość oraz pozostałe parametry przypisane poszczególnym materiałom, urządzeniom, elementom wyposażenia w dokumentacji projektowej, szczegółowej specyfikacji technicznej oraz przedmiarach robót. projektant branża: teletechniczna sprawdzający branża: teletechniczna mgr inż. Maciej Małasiewicz inż. Sławomir Zaman

4 SPIS TREŚCI A. Opis techniczny A. OPIS TECHNICZNY ZAMIERZENIE INWESTYCYJNE Przedmiot inwestycji Zakres dokumentacji PODSTAWY OPRACOWANIA SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU SSWiN Elementy systemu Sygnalizator zewnętrzny Satel SP-500R, lub równoważny Sygnalizator wewnętrzny Satel SPW-100, lub równoważny Instalacja systemu Działanie systemu Zalecenia instalacyjne Warunki eksploatacji i konserwacji UWAGI ZAŁĄCZNIKI ZESTAWIENIE MATERIAŁÓW SYSTEMU SWiN B. CZĘŚĆ RYSUNKOWA B. Część rysunkowa Rysunek 1. System sygnalizacji włamania i napadu bud. A kondygnacja -1. Rysunek 2. System sygnalizacji włamania i napadu bud. A kondygnacja 1. Rysunek 3. System sygnalizacji włamania i napadu bud. A kondygnacja 3. Rysunek 4. System sygnalizacji włamania i napadu SPA kondygnacja -1. Rysunek 5. System sygnalizacji włamania i napadu SPA kondygnacja 1. Rysunek 6. System sygnalizacji włamania i napadu bud. B kondygnacja 1. Rysunek 7. System sygnalizacji włamania i napadu bud. C kondygnacja 1. 1

5 A. OPIS TECHNICZNY 2

6 1. ZAMIERZENIE INWESTYCYJNE 1.1 Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa i remont istniejącego budynku byłego Zespołu Sportowego Szkół Ogólnokształcących na potrzeby Akademii Wychowania Fizycznego i Sportu w Gdańsku na terenie działek oznaczonych ewidencyjnymi numerami geodezyjnymi nr 56/23; 56/24; 58/1; 58/2; 61; 62; 65/2, obręb 006, położonych w Gdańsku. 1.2 Zakres dokumentacji Projekt instalacji teletechnicznych w zakresie wewnętrznej instalacji systemu sygnalizacji włamania i napadu SSWiN. UWAGA: OPIS TECHNICZNY ROZPATRYWAĆ ŁĄCZNIE Z CZĘŚCIĄ RYSUNKOWĄ ZAWIERAJĄCĄ ROZWIĄZANIA SZCZEGÓŁOWE 2. PODSTAWY OPRACOWANIA 1. Polska Norma PN 93/E Systemy alarmowe, 2. Ustawy, rozporządzenia, wytyczne, normy i inne przepisy prawne związane z zakresem projektu. 3. specyfikacja przetargowa 4. dokumentacja dotycząca budynku szkolnego ZSSO 5. umowa z Inwestorem 6. wypis z ewidencji gruntów 7. wizja lokalna przeprowadzona przez pracowników ZUT. 8. inwentaryzacja budynku 9. wytyczne od Inwestora 10. obowiązujące przepisy. 11. koncepcja architektoniczna zmiany sposobu użytkowania części obiektu budowlanego, branża architektura, oprac. ZUT Architekt Wanda Grodzka, wrzesień

7 3. SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU SSWiN Zadaniem systemu SSWiN będzie realizacja następujących celów: Wykrycie intruza po wejściu do budynku przez drzwi lub okna uruchomienie sygnalizacji alarmowej (sygnalizatory systemu) oraz możliwość przesłania sygnałów alarmowych do stacji monitorowania alarmów (opcjonalnie). Minimalizacja strat wynikających z kradzieży i szybkie zabezpieczenie obiektu przed dostępem osób trzecich. Prewencja fakt zainstalowania systemu alarmowego wywołuje zjawisko odstraszenia potencjalnych przestępców. Systemem zostaną zabezpieczone wszystkie pomieszczenia na poziomie -1 i 1, do których istnieje dostęp z zewnątrz mogące zawierać kosztowne wyposażenie oraz główne ciągi komunikacyjne. Dodatkowo w wybranych pomieszczeniach: archiwach, pomieszczeniach technicznych i korytarzach SPA, oraz w GPD i PPD zostaną zainstalowane optyczne czujniki dymu. Uwaga: czujniki dymu podłączone do centrali sygnalizacji włamania nie są w rozumieniu przepisów systemem sygnalizacji pożaru SSP. Nie gwarantują w 100% przekazania informacji o pożarze w sytuacjach ekstremalnych, np. gdy wystąpi awaria modułów, uszkodzenie lub spalenie przewodów itp. System taki nie posiada też atestów wymaganych dla systemu sygnalizacji o pożarze. Jednak z uwagi na dużo niższy koszt zastosowanie takiego rozwiązania jest bardzo cennym rozszerzeniem funkcjonalności centrali sygnalizacji włamania o informację o pojawieniu się dymu w zabezpieczonych pomieszczeniach. 3.1 Elementy systemu - Centrala alarmowa Satel Integra 128, lub równoważna Płyta główna centrali alarmowej jest układem procesorowym sterującym całym systemem alarmowym, posiada wbudowane 16 linii dozorowych, programowalne wyjścia oraz magistrale do podłączania modułów rozszerzeń oraz manipulatorów sterujących. Wyposażona jest też we wbudowany dialer telefoniczny do monitorowania systemu przy użyciu analogowej linii telefonicznej. Umożliwia utworzenie systemu o łącznej liczbie wejść alarmowych 128 oraz podział systemu na 32 strefy. 4

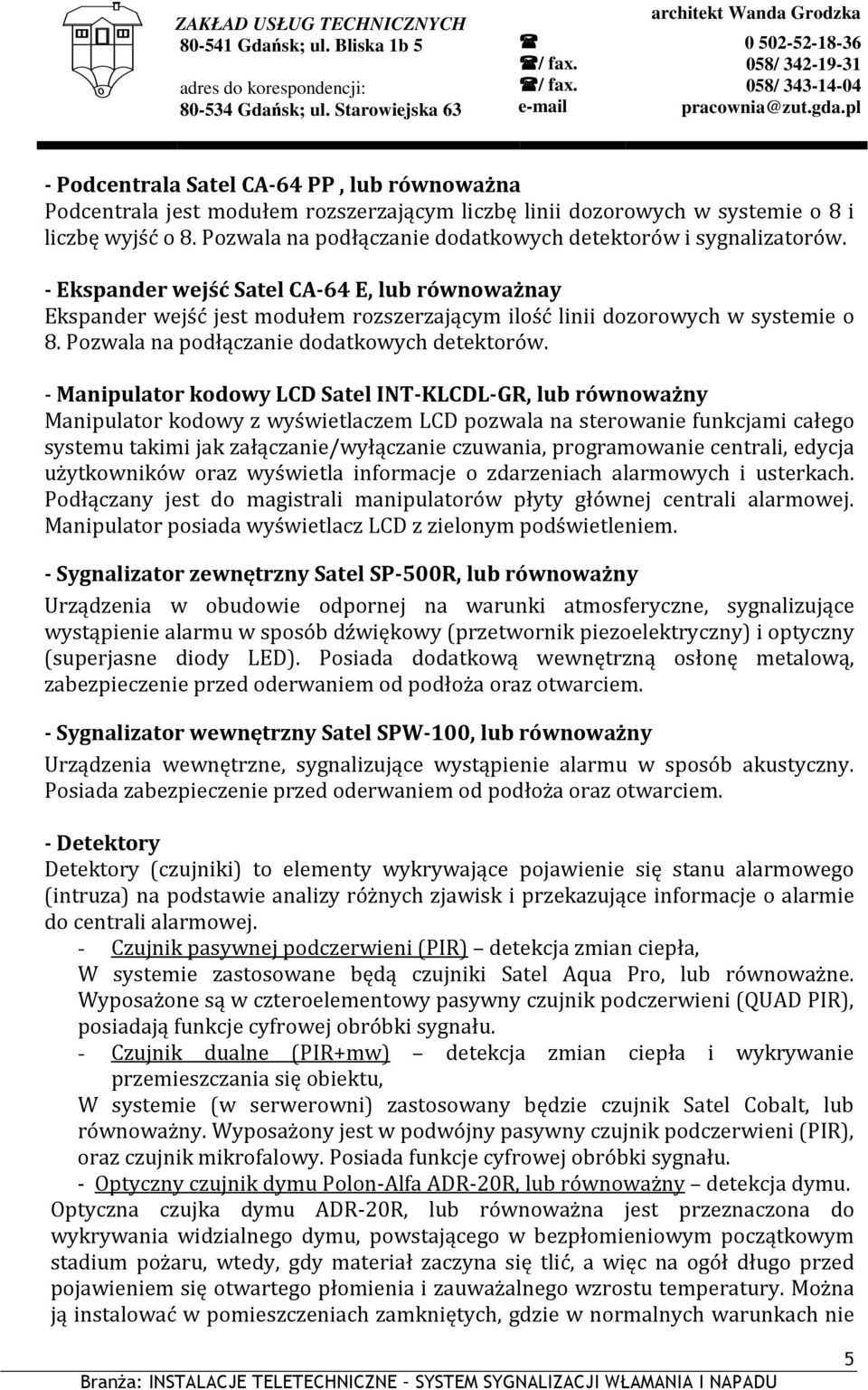

8 - Podcentrala Satel CA-64 PP, lub równoważna Podcentrala jest modułem rozszerzającym liczbę linii dozorowych w systemie o 8 i liczbę wyjść o 8. Pozwala na podłączanie dodatkowych detektorów i sygnalizatorów. - Ekspander wejść Satel CA-64 E, lub równoważnay Ekspander wejść jest modułem rozszerzającym ilość linii dozorowych w systemie o 8. Pozwala na podłączanie dodatkowych detektorów. - Manipulator kodowy LCD Satel INT-KLCDL-GR, lub równoważny Manipulator kodowy z wyświetlaczem LCD pozwala na sterowanie funkcjami całego systemu takimi jak załączanie/wyłączanie czuwania, programowanie centrali, edycja użytkowników oraz wyświetla informacje o zdarzeniach alarmowych i usterkach. Podłączany jest do magistrali manipulatorów płyty głównej centrali alarmowej. Manipulator posiada wyświetlacz LCD z zielonym podświetleniem. - Sygnalizator zewnętrzny Satel SP-500R, lub równoważny Urządzenia w obudowie odpornej na warunki atmosferyczne, sygnalizujące wystąpienie alarmu w sposób dźwiękowy (przetwornik piezoelektryczny) i optyczny (superjasne diody LED). Posiada dodatkową wewnętrzną osłonę metalową, zabezpieczenie przed oderwaniem od podłoża oraz otwarciem. - Sygnalizator wewnętrzny Satel SPW-100, lub równoważny Urządzenia wewnętrzne, sygnalizujące wystąpienie alarmu w sposób akustyczny. Posiada zabezpieczenie przed oderwaniem od podłoża oraz otwarciem. - Detektory Detektory (czujniki) to elementy wykrywające pojawienie się stanu alarmowego (intruza) na podstawie analizy różnych zjawisk i przekazujące informacje o alarmie do centrali alarmowej. - Czujnik pasywnej podczerwieni (PIR) detekcja zmian ciepła, W systemie zastosowane będą czujniki Satel Aqua Pro, lub równoważne. Wyposażone są w czteroelementowy pasywny czujnik podczerwieni (QUAD PIR), posiadają funkcje cyfrowej obróbki sygnału. - Czujnik dualne (PIR+mw) detekcja zmian ciepła i wykrywanie przemieszczania się obiektu, W systemie (w serwerowni) zastosowany będzie czujnik Satel Cobalt, lub równoważny. Wyposażony jest w podwójny pasywny czujnik podczerwieni (PIR), oraz czujnik mikrofalowy. Posiada funkcje cyfrowej obróbki sygnału. - Optyczny czujnik dymu Polon-Alfa ADR-20R, lub równoważny detekcja dymu. Optyczna czujka dymu ADR-20R, lub równoważna jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Można ją instalować w pomieszczeniach zamkniętych, gdzie w normalnych warunkach nie 5

9 występuje dym, kurz i skraplanie pary wodnej. Czujka jest przewidziana do pracy na liniach dozorowych dowolnej centrali sygnalizacji włamaniowej. 3.2 Instalacja systemu Centrala alarmowa: Centralę alarmową Integra 128, lub równoważną i dwa ekspandery wejść CA- 64E, lub równoważne z zasilaczem i akumulatorem 24Ah zamontować w metalowej obudowie Satel OMI-3, lub równoważnej w budynku A w pom. Gospodarczym [1/21]. Do centrali podłączone będą elementy systemu z segmentu A kondygnacji 1, z serwerowni oraz ze SPA kondygnacji -1 i 1. Bilans energetyczny dla centrali alarmowej: Nazwa i typ urządzeń ilość Pobór prądu na jeden element sumaryczny czuwanie (ma) alarm (ma) czuwanie (ma) alarm (ma) Płyta centrali Integra 128 Manipulator LCD INT-KLCDL-GR Ekspander wejść CA64E Czujnik PIR Czujnik dualny Czujnik dymu Sygnalizator wew. SPW-100 Sygnalizator zewnętrzny SUMA Dla zapewnienia 24 godzin pracy systemu w tym 15 minut alarmowania przy zaniku napięcia zasilającego należy zastosować baterię akumulatorów o pojemności obliczonej na podstawie wzoru (Polska Norma PN+93 E /12): Cmin= 1,25 (A1xT1+A2xT2)Ah. w którym: T1 it2 są czasami trwania obciążenia stanu pogotowia i obciążenia alarmowego wyrażone w godzinach, A1- całkowity prąd wyrażony w amperach, pobierany przez system alarmowy w przypadku zaniku zasilania sieciowego, 6

10 A2- całkowity prąd wyrażony w amperach, pobierany przez system alarmowy w warunkach stanu alarmowania. Cmin= 1,25(0,69Ax24h + 1,27Ax0,25h) = 21Ah Dla spełnienia obliczonych wymagań należy zastosować akumulator o pojemności 24 Ah. Akumulator zamontować w dodatkowej obudowie akumulatora Pulsar 44Ah. Podcentrala 1: Podcentralę alarmową CA-64 PP,, lub równoważną i 3 ekspandery wejść CA- 64E, lub równoważne z zasilaczem i akumulatorem 7Ah zamontować w metalowej obudowie Satel OMI-3, lub równoważnej w korytarzu w segmencie A na kondygnacji -1. W pobliżu podcentrali zamontować zasilacz buforowy APS-30, lub równoważny z akumulatorem 17Ah. Do podcentrali podłączone będą elementy systemu z segmentu A kondygnacji -1. Bilans energetyczny dla podcentrali 1: Nazwa i typ urządzeń ilość Pobór prądu na jeden element sumaryczny czuwanie (ma) alarm (ma) czuwanie (ma) alarm (ma) Podcentrala Ca-64PP Ekspander wejść CA64E Czujnik PIR Czujnik dymu Sygnalizator wew. SPW SUMA Cmin= 1,25(0,68Ax24h + 0,79Ax0,25h) = 20Ah Dla spełnienia obliczonych wymagań należy zastosować akumulatory o pojemności 17 Ah w zasilaczu buforowym i 7Ah w podcentrali. Z zasilacza buforowego zasilić czujniki dymu. Z podcentrali zasilić czujniki PIR i sygnalizator wewnętrzny. Do obudowy podcentrali i zasilacza należy doprowadzić napięcie 230V z wydzielonego obwodu, z najbliższej rozdzielni elektrycznej. 7

11 Podcentrala 2: Podcentralę alarmową CA-64 PP, lub równoważną i 2 ekspandery wejść CA-64E, lub równoważne z zasilaczem i akumulatorem 17Ah zamontować w metalowej obudowie Satel OMI-3, lub równoważnej w korytarzu w segmencie C na kondygnacji 1. Do podcentrali podłączone będą elementy systemu z segmentu B kondygnacji 1 i z segmentu C kondygnacji 1. Bilans energetyczny dla podcentrali 2: Nazwa i typ urządzeń ilość Pobór prądu na jeden element sumaryczny czuwanie (ma) alarm (ma) czuwanie (ma) alarm (ma) Podcentrala Ca-64PP Ekspander wejść CA64E Czujnik PIR Czujnik dymu Sygnalizator wew. SPW SUMA Cmin= 1,25(0,44Ax24h + 0,58Ax0,25h) = 13,38Ah Dla spełnienia obliczonych wymagań należy zastosować akumulatory o pojemności 17 Ah w podcentrali. Do obudowy podcentrali należy doprowadzić napięcie 230V z wydzielonego obwodu, z najbliższej rozdzielni elektrycznej. Uwagi ogólne: Magistralę ekspanderów centrali alarmowej (połączenie między centralą a podcentralami) wykonać w oparciu o przewód uniepalniony YnTKSY 1x4x0,8. Detektory PIR, manipulatory i sygnalizatory zasilane są niskim napięciem 12 VDC z płyty centrali, podcentrali lub zasilacza buforowego. Akumulatory zapewniają niezależne podtrzymanie zasilania dla całego systemu na czas 24h. 8

12 Manipulatory LCD w obudowie metalowej OBU-M-LCD, lub równoważnej zainstalować przy wejściu do pom. Gospodarczego 1/21 oraz przy wejściu do SPA na poziomie -1 na wysokości ok. 120 cm. Manipulatory podłączyć bezpośrednio do centrali alarmowej przewodem YTDY 6x0,5. Czujniki PIR montować na wysokości około 2,5 m. Należy zwrócić uwagę, by czujniki nie były przysłonięte przez elementy umeblowania. Od każdego czujnika do centrali lub podcentrali doprowadzić oddzielny przewód YTDY 6x0,5. Czujniki dymu montować na suficie. Nie montować czujników nad czajnikami, w miejscach narażonych na przeciąg, występowanie pyłu i kurzu. Od każdego czujnika dymu do centrali lub podcentrali doprowadzić oddzielny przewód uniepalniony YnTKSY 1x4x0,8. Czujki w pomieszczeniach należy montować z dala od otworów wentylacyjnych. Czujniki parametryzować (2EOL/NC). Czujniki dymu skonfigurować do pracy w trybie 24h tak by dozorowały pomieszczenia niezależnie od załączenia/wyłączenia czuwania systemu. Sygnalizatory podłączyć do centrali lub podcentrali przewodem YTDY 6x0,5. Sygnalizator zewnętrzny zamontowany będzie na elewacji zewnętrznej budynku, na wysokości okien pierwszego piętra. Przewód YTDY 6x0,5 do sygnalizatora wyprowadzony będzie na zewnątrz z pom. 1/21 i dalej prowadzony po elewacji budynku pod ociepleniem i tynkiem. Okablowanie systemu alarmowego może być prowadzone tymi samymi torami co inne okablowanie teletechniczne 3.3 Działanie systemu Działanie projektowanego systemu sygnalizacji włamania i napadu polega na wywołaniu alarmu z chwilą naruszenia którejkolwiek z linii dozorowych, będącej w stanie czuwania. Centrala, zlokalizowana w obiekcie, przekazuje sygnał alarmu do urządzeń sygnalizacyjnych, w tym: manipulatora LCD, 2 sygnalizatorów zewnętrznych oraz 2 sygnalizatorów wewnętrznych, 9

13 opcjonalnie do urządzenia realizującego funkcję nadajnika systemu monitoringu do stacji monitorowania oraz telefonicznego powiadamiania. Uwaga! Centrala Integra 128 posiada wbudowany dialer telefoniczny do realizowania funkcji monitorowania alarmów drogą telefoniczną do agencji ochrony lub funkcji powiadamiania na wybrany numer telefonu. Aby dialer mógł spełniać swoją funkcje, do centrali należy doprowadzić linię telefoniczną. Niniejszy projekt nie obejmuje tego zadania. Manipulator LCD ma za zadanie jednoznaczne wskazanie obszaru, w którym nastąpił alarm oraz rodzaju alarmu. Dodatkowo sygnał alarmu zapisywany jest w pamięci centrali. System alarmowy można dowolnie załączać lub wyłączać przy pomocy hierarchicznego systemu kodów, dostępnego za pośrednictwem klawiatury szyfrowej. Pełna ochrona obiektu może być włączana ręcznie lub automatycznie po zakończeniu godzin pracy. Aby otrzymać jednoznaczne zobrazowanie przyczyny alarmu - każdy czujka zainstalowana będzie na osobnej linii dozorowej. System umożliwi podział obiektu na niezależne strefy alarmowe, czyli grupy pomieszczeń niezależnie załączane/wyłączane przy użyciu odrębnych kodów. Wszystkie elementy systemu zostaną zabezpieczone przeciw sabotażowi. Próba urwania, otworzenia obudowy, przecięcia przewodów będzie wywoływała natychmiastowy alarm. 3.4 Zalecenia instalacyjne Nie należy przekraczać minimalnych dopuszczalnych promieni zagięcia kabli.. Nie rozplatać kabli na długości większej niż jest to konieczne do ich zakończenia na złączach. Oznaczyć kable na obu końcach. Wewnątrz obudów kable prowadzić w sposób uporządkowany i staranny umożliwiający łatwą identyfikację. Zachować minimalne odległości toru sygnałowego od źródeł potencjalnych zakłóceń: -30 cm od wysokonapięciowego oświetlenia; -90 cm od przewodów elektrycznych 5kVA lub więcej; -100 cm od transformatorów i silników; 10

14 Chronić kable przed naprężeniami i źródłami ciepła (np. instalacją grzewczą). Wolne przestrzenie w korytach instalacyjnych na granicach pomieszczeń oraz w pionie pomiędzy parterem i piętrem wypełnić odpowiednim materiałem niepalnym (o klasie zgodnej z przewiercaną ścianą), umożliwiającym łatwe jego usunięcie przy wprowadzaniu dodatkowych kabli przez otwór. 3.5 Warunki eksploatacji i konserwacji Osoby, które przewidziane są do obsługi, kontroli lub nadzoru urządzeń sygnalizacji włamania i napadu należy przeszkolić w zakresie obsługi. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone. W celu zapewnienia prawidłowej pracy, system powinien mieć zapewnioną fachową obsługę konserwacyjną. Obsługa winna być wykonywana w następujących okresach: 1. obsługa codzienna sprawdzenie prawidłowości wskazań centrali, 2. obsługa kwartalna sprawdzenie poprawności działania układów i elementów systemu przez konserwatora. System SSWiN, zgodnie z wymogami PN Systemy Alarmowe powinien podlegać okresowym przeglądom i konserwacji przez firmę instalującą lub inną upoważnioną nie rzadziej niż raz na trzy miesiące. 11

15 4. UWAGI Zaleca się wykonanie robót instalacyjnych firmie posiadającej uprawnienia do wykonywania systemów zabezpieczeń. Instalacje należy wykonać zgodnie z obowiązującymi normami i przepisami BHP i PPoż. Montaż i uruchomienie urządzeń wykonać zgodnie z dokumentacjami techniczno-ruchowymi i instrukcjami obsługi producentów. Po zakończeniu instalacji należy dostarczyć dokumentację powykonawczą i wyniki pomiarów okablowania. Prace instalacyjne zakończyć przeszkoleniem osób uprawnionych do obsługi systemów. Wszystkie prace wykonać zgodnie z przepisami obowiązującymi w budownictwie telekomunikacji, a w szczególności z norma BN-84/ Telekomunikacyjne sieci zakładowe przewodowe. Instalacje wnętrzowe". Montaż i uruchomienie urządzeń wykonać zgodnie z dokumentacjami techniczno-ruchowymi i instrukcjami producentów. Uwaga! Wszystkie instalacje teletechniczne przechodzące przez przegrody p.poz. o średnicy równej lub większej niż 4 cm, wypełnić masą ognioodporną spełniającą te same wymagania techniczne, co ściany i stropy, w których się znajdują. 12

16 5. ZAŁĄCZNIKI Licencja Pracownika Zabezpieczenia Technicznego Drugiego Stopnia : 13

17 6. ZESTAWIENIE MATERIAŁÓW SYSTEMU SWiN Lp. Nazwa j.m. Nakład Płyta główna centrali alarmowej Satel Integra 128, lub równoważna szt. 1 Moduł podcentrali Satel Ca-64 PP, lub równoważny szt. 2 Moduł rozszerzeń wejść (ekspander 8 wejść) Satel CA64-E, lub równoważny szt. 7 Obudowa metalowa z transformatorem i miejscem na aku. Satel OMI-3, lub równoważna szt. 3 Obudowa metalowa na akumulator 24Ah Pulsar 44Ah. lub równoważna szt. 1 Zasilacz buforowy 12VDC 3A Satel APS-30, lub równoważny szt 1 Akumulator 12V 24Ah, lub równoważny szt 1 Akumulator 12V 17Ah, lub równoważny szt. 3 Akumulator 12V 7Ah, lub równoważny szt 1 Obudowa metalowa na manipulator Satel OBU-M-LCD, lub równoważna szt. 2 Czujnik ruchu PIR Satel Aqua Pro, lub równoważny szt. 58 Czujnik dualny Satel Cobalt, lub równoważny szt. 1 Czujnik dymu Polon-Alfa ADR-20R, lub równoważny szt. 19 Manipulator LCD Satel INT-KLCDL-GR, lub równoważny szt. 2 Sygnalizator optyczno-akustyczny zewnętrzny Satel SP-500R, lub równoważny szt. 1 Sygnalizator akustyczny wewnętrzny Satel SPW-100, lub równoważny szt. 5 Kanel YnTKSY 1x4x0,8, lub równoważny m 750 Kabel YTDY 6x0,5, lub równoważny m 1900 opracował mgr inż. Maciej Małasiewicz 14

18 B. CZĘŚĆ RYSUNKOWA Rysunek 1. System sygnalizacji włamania i napadu bud. A kondygnacja -1. Rysunek 2. System sygnalizacji włamania i napadu bud. A kondygnacja 1. Rysunek 3. System sygnalizacji włamania i napadu bud. A kondygnacja 3. Rysunek 4. System sygnalizacji włamania i napadu SPA kondygnacja -1. Rysunek 5. System sygnalizacji włamania i napadu SPA kondygnacja 1. Rysunek 6. System sygnalizacji włamania i napadu bud. B kondygnacja 1. Rysunek 7. System sygnalizacji włamania i napadu bud. C kondygnacja 1. 15

19 PCA1 C A PCA SEGMENT "A" KONDYGNACJA -1

20 C A PCA C A SEGMENT "A" KONDYGNACJA 1

21

22

23

24

25 PCA2 C A PCA SEGMENT "C" KONDYGNACJA 1
