1 VIESMANN VITOLIGNO 100-S Kocioł zgazowujący drewno 20 kw do spalania drewnianych klocków opałowych Wytyczne projektowe VITOLIGNO 100-S Kocioł zgazowujący drewno do klocków opałowych o długości od 5 do 50 cm 5/2010

2 Spis treści Spis treści 1. Podstawowe informacje na temat spalania drewna 1.1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła... Jednostki drewna opałowego... Energetyczność i wartości emisyjne... Wpływ wilgotności na wartość opałową Paliwa Vitoligno 100-S 2.1 Opis wyrobu Dane techniczne... 8 Dane techniczne... 8 Opór przepływu po stronie wody grzewczej Zabudowa Transport za pomocą wózka podnośnego Transport przy ograniczonej ilości miejsca Transport przy użyciu urządzenia pomocniczego do transportu i wstawiania Regulator 3.1 Dane techniczne regulatora Vitotronic 100, typ FC Budowa i funkcje Dane techniczne regulatora Vitotronic 100, typ FC Wyposażenie dodatkowe Vitotronic 100, typ FC Czujnik temperatury spalin Kontaktowy regulator temperatury Regulator temperatury Regulator temperatury Tuleja zanurzeniowa ze stali nierdzewnej Zewnętrzny zestaw uzupełniający H Skrzynka przyłączeniowa Stycznik pomocniczy Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Pojemnościowe podgrzewacze wody 5. Wyposażenie dodatkowe instalacji.1 Opis wyrobu Przegląd możliwych do zastosowania pojemnościowych podgrzewaczy wody Dane techniczne Vitocell 300-V, typ EVI Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Dane techniczne podgrzewacza Vitocell 100-B, typ CVB Dane techniczne Vitocell 100-U, typ CVUA Dane techniczne Vitocell 100-E, typ SVPA Dane techniczne Vitocell 10-E, typ SEIA i 160-E, typ SESA Dane techniczne Vitocell 30-M, typ SVKA i 360-M, typ SVSA....9 Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej Wyposażenie dodatkowe kotła grzewczego Urządzenie pomocnicze do transportu i wstawienia Podwyższanie temperatury wody na powrocie Złączka rurowa skręcana Jednostka przejściowa Mały rozdzielacz Termiczne zabezpieczenie odpływu Jednostka przyłączeniowa zbiornika buforowego Jednostka przyłączeniowa zaworu przełącznego drogowy zawór przełączny Rozdzielacz obiegu grzewczego Divicon Wyposażenie dodatkowe do systemu spalin Ogranicznik ciągu Urządzenie dopływu dodatkowego powietrza Wskazówki projektowe 6.1 Ustawienie Minimalne odstępy Ustawienie Wskazówki dotyczące ustawiania instalacji paleniskowych o mocy do 50 kw Przyłącze po stronie spalin Komin Rura odprowadzania spalin VIESMANN VITOLIGNO 100-S

3 Spis treści (ciąg dalszy) 6.3 Połączenie hydrauliczne Wybór znamionowej mocy cieplnej Użycie w instalacjach, o których mowa w normie EN Podgrzewacz buforowy wody grzewczej... 6 Wyposażenie techniczno-zabezpieczające zgodne z normą DIN EN Podwyższanie temperatury wody na powrocie... 6 Termiczne zabezpieczenie odpływu... 6 Zabezpieczenie przed brakiem wody Załącznik 7.1 Dobór naczynia wzbiorczego Przykład wyboru Wykaz haseł VITOLIGNO 100-S VIESMANN 3

4 Podstawowe informacje na temat spalania drewna 1.1 Podstawowe informacje na temat spalania drewna w celu produkcji ciepła 1 Jednostki drewna opałowego Jednostki drewna opałowego stosowane zwykle w gospodarce leśnej i drzewnej to metr sześcienny (fm) i metr przestrzenny (rm). Metr sześcienny (fm) to 1 m 3 stałej masy drzewnej w postaci okrąglaków. Metr przestrzenny (rm) to jednostka drewna warstwowanego lub luźnego, które, wliczając puste przestrzenie pomiędzy fragmentami drewna, dają całkowitą objętość 1 m 3. 1 metr sześcienny polan drewna odpowiada średnio 1, metra przestrzennego. Tabela przeliczeniowa popularnych rodzajów drewna opałowego Jednostka Metr sześcienny (fm) Metr przestrzenny (rm) Metr przestrzenny (rm) Nasypowy metr przestrzenny (srm) Asortyment Okrąglak Polana drewna Drewno w kawałkach warstwowane luźne 1 fm okrąglaków 1 1,0 1,20 2,00 1 rm polan drewna 0,70 1, ,0 1 m dł., warstwowane 1 rm sztuki 0,85 1,20 1,00 1,70 gotowe do spalania, warstwowane 1 srm sztuki gotowe do spalania, luźne 0,50 0,70 0,60 1,00 Energetyczność i wartości emisyjne Drewno to paliwo odnawialne. Podczas spalania uzyskuje się średnio,0 kwh/kg energii. W tabeli podane są wartości opałowe różnych rodzajów drewna przy zawartości wody 20%. Rodzaj drewna Gęstość Wartość opałowa (wartość przybliżona przy zawartości wody 20%) kg/m 3 kwh/ fm kwh/ rm kwh/kg Drewno drzew iglastych Świerk ,0 Jodła ,2 Sosna ,1 Modrzew ,0 Drewno drzew liściastych Brzoza ,1 Wiąz ,9 Buk ,8 Jesion ,8 Dąb ,0 Grab ,7 1 litr oleju opałowego można więc, uwzględniając średnią sprawność spalania, zastąpić 3 kg drewna. Metr przestrzenny (rm) drewna bukowego daje ilość energii odpowiadającą ok. 200 l oleju opałowego lub 200 m 3 gazu ziemnego. Spalanie drewna przyczynia się więc do zaoszczędzenia wyczerpywalnych zasobów oleju i gazu. Drewno charakteryzuje się najbardziej neutralnym bilansem CO 2, ponieważ powstający podczas spalania CO 2 zostaje od razu włączone w obieg fotosyntetyczny i przyczynia się do powstawania nowej biomasy. Inny, ciekawy ze względu na środowisko aspekt stanowi fakt, że drewno prawie nie zawiera siarki i dlatego podczas spalania nie dochodzi prawie w ogóle do emisji dwutlenku siarki. Wpływ wilgotności na wartość opałową Wartość energetyczna drewna jest w dużej mierze zależna od zawartości wody. Im więcej wody zawartej jest w drewnie, tym niższa jest jego wartość opałowa, ponieważ podczas spalania woda zmienia się w parę, a do tego procesu zużywane jest ciepło. Do ustalenia zawartości wody potrzebne są dwie wartości. Zawartość wody Zawartość wody w drewnie to wyrażona w procentach masa wody w odniesieniu do całkowitej masy drewna. Wilgotność drewna (wilgotność) Wilgotność drewna to wyrażona w procentach masa wody w odniesieniu do masy drewna bez wody. Wykres ilustruje związek między zawartością wody i wilgotnością oraz zależność wartości opałowej. Wartość opałowa w kwh/kg Zawartość wody w % Wilgotność w % VIESMANN VITOLIGNO 100-S

5 Podstawowe informacje na temat spalania drewna (ciąg dalszy) Drewno prosto z lasu ma wilgotność 100%. Po magazynowaniu drewna przez lato wilgotność redukuje się do ok. 0% Po składowaniu drewna przez kilka lat wilgotność wynosi ok. 25%. Wykres ilustruje zależność wartości opałowej od zawartości wody, na przykładzie drewna świerkowego. Przy zawartości wody 20% (wilgotność 25%) wartość opałowa wynosi,0 kwh/kg. Wartość opałowa drewna suszonego przez kilka lat jest około dwa razy większa niż wartość drewna pochodzącego prosto z lasu. Składowanie Spalanie wilgotnego drewna jest nie tylko mało ekonomiczne, ale również ze względu na niskie temperatury spalania prowadzi często do zbyt dużych emisji szkodliwych substancji oraz do odkładania się sadzy w kominie. Wskazówki dotyczące składowania drewna Okrąglaki o średnicy od 10 cm należy porąbać. Drewno w polanach układać warstwowo w miejscu o dobrym przepływie powietrza, możliwie najbardziej słonecznym i chronionym przed deszczem. Drewno w polanach układać w taki sposób, by pomiędzy polanami było dużo wolnej przestrzeni, tak by przepływające powietrze mogło pobierać wydzielającą się wilgoć. Pod stosem drewna należy zapewnić pustą przestrzeń, np. w postaci belek do składowania, tak by mogło wydostawać się tamtędy wilgotne powietrze. Nie przechowywać świeżego drewna w piwnicy, ponieważ do suszenia potrzebne jest powietrze i słońce. Suche drewno można natomiast składować w wentylowanej piwnicy Paliwa Konstrukcja kotła grzewczego pozwala na opalanie tylko naturalnym drewnem opałowym w klockach. Idealna długość polana to 5 do 50 cm. W przypadku stosowania krótszych polan należy je układać tak, aby nie powstawały puste przestrzenie. Polana o długości 25 cm można wkładać jedno za drugim w kierunku podłużnym. Polana o długości 33 cm nie dają się ułożyć bez tworzenia pustych przestrzeni i nie należy ich używać, ponieważ zmniejszają one moc kotła grzewczego i zwiększają ryzyko wypalenia. Znamionową moc cieplną uzyskuje się stosując tylko suche drewno o maksymalnej wilgotności wynoszącej 20 % (wartość opałowa > kwh/ kg). W przypadku eksploatacji z użyciem drewna miękkiego do osiągnięcia takiej samej energii potrzebne jest ok. % więcej drewna (objętości) niż w przypadku eksploatacji z użyciem drewna twardego. Drewno o niższej jakości i wyższej wilgotności daje niższą znamionową moc grzewczą i krótszy czas spalania. Ważne podczas spalania jest stosowanie rozłupanego drewna. Rozłupanie drewna najlepiej zaraz po ścięciu drzewa przyczynia się zdecydowanie do polepszenia procesu spalania. Zwiększenie powierzchni umożliwia prostsze i szybsze odgazowanie drewna. Ponadto rozłupane drewno szybciej schnie cm cm 20 cm 7 cm 5 cm 10 cm Zalecane wymiary polan VITOLIGNO 100-S VIESMANN 5

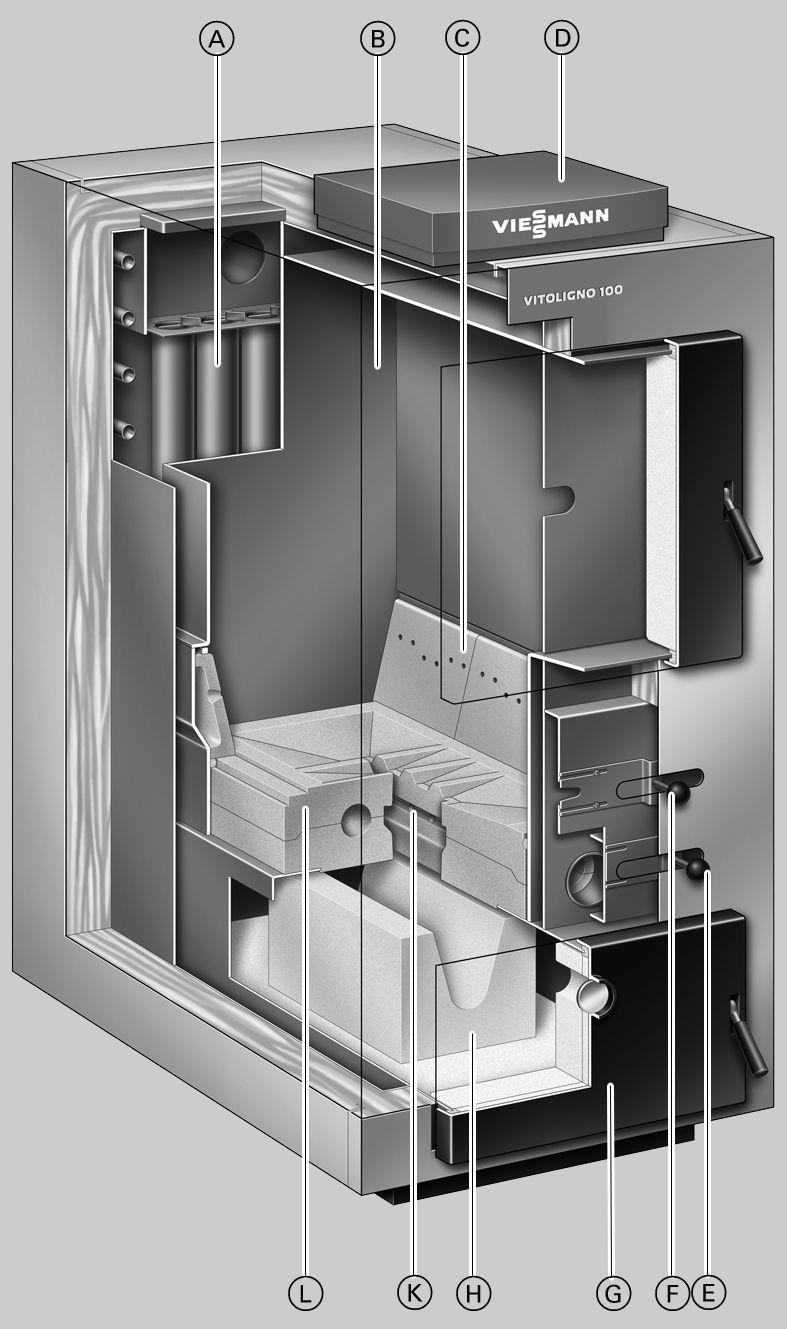

6 Vitoligno 100-S 2.1 Opis wyrobu 2 A Rurowy wymiennik ciepła B Duża komora wsadowa na polana o długości od 5 do 50 cm C Bloki boczne z wylotem powietrza pierwotnego D Regulator Vitotronic E Zasuwa powietrza wtórnego F Zasuwa powietrza pierwotnego G Otwór wyczystkowy do usuwania popiołu H Kanał komory spalania z szamotu K Wylot powietrza wtórnego w komorze spalania L Komora spalania z węglika krzemu Vitoligno 100-S jest kotłem zgazowującym drewniane klocki opałowe o znamionowej mocy cieplnej wynoszącej 20 kw, dostępnym w wyjątkowo przystępnej cenie. Kocioł jest przeznaczony do użytkowania jako kocioł pomocniczy i nadaje się do rozbudowy istniejących olejowych lub gazowych instalacji grzewczych. Duże drzwi komory wsadowej umożliwiają wygodne napełnianie od przodu. Pojemność komory wsadowej umożliwia spalanie trwające do godzin przy znamionowej mocy cieplnej. Dzięki technice zgazowania Vitoligno 100-S osiąga wysoki współczynnik sprawności oraz niskie wartości emisji (okresowy pomiar zgodnie z 1. BImschV). Masywna komora wsadowa zbudowana z blach stalowych o grubości 8 mm i niezawodna dmuchawa wyciągowa gwarantują długą żywotność. Dmuchawa wyciągowa wysokiej jakości Łatwe połączenie hydrauliczne dzięki dużej pojemności zbiornika wody kotła Elektroniczny regulator Vitotronic 100 (Typ FC1) ze wskaźnikiem stanów roboczych Zalety w skrócie Kocioł zgazowujący drewniane klocki opałowe o znamionowej mocy cieplnej 20 kw Współczynnik sprawności: do 88 % Duża komora wsadowa na polana o długości od 5 do 50 cm Prosta obsługa dzięki ustawianym ręcznie zasuwom powietrza pierwotnego i powietrza wtórnego Wytrzymała dysza zgazowująca z węglika krzemu Kanał komory spalania z szamotu (zmiana kierunku przepływu gazów opałowych do wymiennika ciepła) Pionowy rurowy wymiennik ciepła 6 VIESMANN VITOLIGNO 100-S

7 Vitoligno 100-S (ciąg dalszy) Stan fabryczny Stalowy kocioł grzewczy na drewniane klocki opałowe Korpus kotła z drzwiami komory wsadowej, drzwiczkami do usuwania popiołu, kanałem komory spalania, zabezpieczającym wymiennikiem ciepła, wyłącznikiem drzwiowym i urządzeniem do czyszczenia. 1 karton z blachami obudowy i matami termoizolacyjnymi 1 karton z regulatorem Vitotronic 100, typ FC1 i czujnikiem temperatury wody w kotle 1 karton z dmuchawą wyciągową 1 opakowanie z dokumentacją techniczną 2 VITOLIGNO 100-S VIESMANN 7

8 Vitoligno 100-S (ciąg dalszy) 2.2 Dane techniczne Dane techniczne 2 Znamionowa moc cieplna kw 20 Dop. temperatura na zasilaniu C 95 *1 Minimalna temperatura wody na powrocie C 65 Dop. ciśnienie robocze bar 3 Oznakowanie CE CE Klasa kotła wg EN Maks. elektr. pobór mocy W 55 bez pompy Wymiary całkowite Długość e mm 1277 Szerokość d mm 618 Wysokość b (ze stopami regulacyjnymi) mm 1220 Wymiary otworu napełniania Szerokość mm 30 Wysokość mm 26 Wymiary do wstawienia Długość (bez drzwi kotła) mm 1005 Szerokość mm 526 Wysokość mm 1063 Obciążenie całkowite kg 66 Korpus kotła z izolacją cieplną i dmuchawą wyciągową Masa własna korpusu kotła bez drzwiczek kotła kg 391 Pojemność Woda kotłowa l 100 Komora napełniania paliwa l 100 Przyłącza kotła grzewczego Zasilanie i powrót kotła oraz G 1 Przyłącze zabezpieczające (zawór bezpieczeństwa) Spust R ¾ Przyłącza zabezpieczającego wymiennika ciepła Zimna woda, ciepła woda R ¾ Spaliny *2 (przy znamionowej mocy cieplnej) Średnia temperatura (brutto *3 ) C 180 Masowe natężenie przepływu kg/h 35 Zawartość CO 2 w spalinach % 13 Przyłącze spalin 7mm 150 Wymagane ciśnienie tłoczenia (przy pełnym obciążeniu) * Pa mbar 0,10-0,15 *1 Temperatura wyłączania zabezpieczającego ogranicznika temperatury *2 Projektowe wartości obliczeniowe instalacji spalinowej wg DIN EN1338 *3 Zmierzona temperatura spalin przy 20 C temperatury powietrza do spalania wg EN 30. * Maksymalne ciśnienie tłoczenia nie może zostać przekroczone, w razie potrzeby należy zamontować ogranicznik ciągu. 8 VIESMANN VITOLIGNO 100-S

9 b o m n a Vitoligno 100-S (ciąg dalszy) A B e f EFG H 158 g D v t u w K L r s 2 C 79 p 9 c d h l k M A Regulator obiegu kotła B Drzwi komory wsadowej C Drzwiczki do usuwania popiołu D Wentylator spalin E Mufa R ½ czujnika termicznego zabezpieczenia odpływu F Przyłącze zabezpieczające (montaż zaworu bezpieczeństwa następuje na zasilaniu za pomocą trójnika dostarczonego z małym rozdzielaczem) G Zasilanie kotła KV H Dopływ zimnej wody zabezpieczającego wymiennika ciepła R ¾ K Wylot ciepłej wody zabezpieczającego wymiennika ciepła R ¾ L Powrót kotła KR M Spust i przeponowe naczynie wzbiorcze R ¾ Tabela wymiarów Znamionowa moc cieplna kw 20 a mm 1039 b (bez stóp regulacyjnych) mm 1190 c mm 30 d mm 618 e mm 1277 f mm 1101 g mm 1126 h mm 765 k mm 911 l mm 2 m mm 990 n mm 986 o mm 138 p mm 373 r mm 725 s mm 255 t mm 15 u mm 200 v mm 198 w mm 202 VITOLIGNO 100-S VIESMANN 9

10 Vitoligno 100-S (ciąg dalszy) Opór przepływu po stronie wody grzewczej Opory przepływu [mbar] ,3 0, 0, Strumień przepływu [m³/h] 2.3 Zabudowa Transport za pomocą wózka podnośnego Kocioł grzewczy można transportować na palecie za pomocą wózka podnośnego, jeżeli ilość miejsca pozwala na to. Transport przy ograniczonej ilości miejsca Przy ograniczonej ilości miejsca należy wymontować drzwiczki, usunąć kanał komory spalania z popielnika, usunąć z szyn wsporczych śruby zabezpieczające podczas transportu i zdjąć kocioł grzewczy z palety. Transport przy użyciu urządzenia pomocniczego do transportu i wstawiania Dostępne jako wyposażenie dodatkowe urządzenie pomocnicze do transportu i wstawiania A jest przeznaczone do transportu poziomego i transportu po schodach. Do transportu po schodach są potrzebne 3 lub osoby. Podczas stosowania urządzenia pomocniczego do transportu i wstawiania należy zdemontować drzwiczki. Kocioł grzewczy należy zabezpieczyć pasem mocującym przy urządzeniu pomocniczym do transportu i wstawiania. 10 VIESMANN VITOLIGNO 100-S

11 Regulator 3.1 Dane techniczne regulatora Vitotronic 100, typ FC1 Elektroniczny regulator obiegu kotła do pracy z podwyższoną temperaturą wody w kotle. Budowa i funkcje Budowa Regulator jest złożony z urządzenia podstawowego z regulatorem elektronicznym, polem obsługi, bezpiecznikami, wyłącznikiem instalacji, zabezpieczającym ogranicznikiem temperatury, elektronicznym regulatorem temperatury i czujnikiem temperatury wody w kotle. Przyłączenie poprzez złącze wtykowe i zaciski przyłączeniowe. Zabezpieczający ogranicznik temperatury: DIN STB Moduł obsługowy: Wyświetlacz pokazujący temperaturę wody w kotle, wskaźniki pracy i usterek, wskaźniki trybu wstępnego podgrzewania i uzupełniania paliwa. Funkcje Regulacja stała temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Wbudowany system diagnostyczny Funkcja wstępnego podgrzewania Układ sterowania dmuchawą z regulacją obrotów Regulacja wypalania Ustawienie zabezpieczającego ogranicznika temperatury: 100 C Elektroniczny ogranicznik temperatury maksymalnej: 90 C Czujnik temperatury wody w kotle Dane techniczne Długość przewodu 1,6 m, z okablowanymi wtykami Stopień ochrony IP 65 Typ czujnika KTY Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +230 C Podczas magazynowania i transportu 20 do +70 C 3 Dane techniczne regulatora Vitotronic 100, typ FC1 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 12 W (średnia arytmetyczna) Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +0 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego (2) A, 230 V~ *5 sa Pompa obiegowa podgrzewacza (2) A, 230 V~ *5 sl Pompa obiegu kotła 2(1) A, 230 V~ a-ö Wentylator spalin 2(1) A, 230 V~ Łącznie maks. 6 A, 230 V~ 3.2 Wyposażenie dodatkowe Vitotronic 100, typ FC1 Czujnik temperatury spalin nr katalog Do wyłączania pompy obiegu kotła przy wartości zadanej temperatury spalin < 100 C (instalacje wyposażone w buforowy podgrzewacz wody grzewczej). Kontaktowy regulator temperatury nr katalog Do blokowania pompy obiegowej podgrzewacza, jeżeli temperatura na zasilaniu jest niższa niż żądana temperatura wody użytkowej. *5 Razem maks. A, 230 V~. VITOLIGNO 100-S VIESMANN 11

12 Regulator (ciąg dalszy) Dane techniczne Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 1 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR lub DIN TR Regulator temperatury nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej Odpowiedni do tulei zanurzeniowej o nr katalog W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 1 wg EN Regulator temperatury nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 1 wg EN Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR VIESMANN VITOLIGNO 100-S

13 Regulator (ciąg dalszy) Tuleja zanurzeniowa ze stali nierdzewnej nr katalog R½ SW2 Do pojemnościowych podgrzewaczy wody będących w gestii inwestora. W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann objęta zakresem dostawy. Zewnętrzny zestaw uzupełniający H5 nr katalog Do wyłączania palnika w połączeniu z regulatorem Vitotronic kotła olejowego/gazowej ustawianego na posadzce. Skrzynka przyłączeniowa 3 nr katalog Potrzebna do przyłączenia do regulatora Vitotronic kotła olejowego/ gazowego lub wiszącego kotła olejowego/gazowego. Stycznik pomocniczy Nr katalog Stycznik w małej obudowie. Z stykami beznapięciowo rozwartymi i stykami beznapięciowo zwartymi. Z zaciskami szeregowymi do przewodów ochronnych. Dane techniczne Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V~/50 Hz AC1 16 A AC3 9 A Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Nr katalog Elementy składowe: Silnik mieszacza z przewodem przyłączeniowym Wtyk pompy obiegu grzewczego i czujnika temperatury wody na zasilaniu (czujnik zanurzeniowy do montażu w rozdzielaczu Divicon) VITOLIGNO 100-S VIESMANN 13

14 Regulator (ciąg dalszy) Silnik mieszacza Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +0 C Podczas magazynowania i transportu od 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik zanurzeniowy) Dane techniczne Długość przewodu 3,5 m, z okablowanymi wtykami Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy W Klasa zabezpieczenia I Stopień ochrony IP 2 wg normy EN 60529, do zapewnienia przez budowę/montaż Dane techniczne Długość przewodu,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Wskazówka Zestawem uzupełniającym o nr katalog steruje regulator obiegu grzewczego i obiegu olejowego/gazowego kotła grzewczego bądź oddzielny regulator obiegu grzewczego 1 VIESMANN VITOLIGNO 100-S

15 Pojemnościowe podgrzewacze wody.1 Opis wyrobu Przegląd możliwych do zastosowania pojemnościowych podgrzewaczy wody Pojemnościowy podgrzewacz wody Vitocell 300-V, typ EVI Vitocell 100-V, typ CVA Vitocell 100-B, typ CVB Vitocell 100-U, typ CVUA Vitocell 100-E, typ SVPA Vitocell 10-E, typ SEIA Vitocell 160-E, typ SESA Vitocell 30-M, typ SVKA Vitocell 360-M, typ SVSA Zastosowanie Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi, do wyboru z ogrzewaniem elektrycznym, z wężownicą wewnętrzną Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym, do wyboru z ogrzewaniem elektrycznym przy 300 i 500 l pojemności. Podgrzew wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej. Podgrzew wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej. Do magazynowania wody grzewczej w połączeniu z kolektorami słonecznymi, pompami ciepła, kotłami na paliwo stałe i odzyskiem ciepła. Do wspomagania ogrzewania w połączeniu z kolektorami słonecznymi, pompami ciepła, kotłami grzewczymi olejowymi/gazowymi, kotłami na paliwo stałe i/lub ogrzewaniem elektrycznym z grzałką elektryczną. Do wspomagania ogrzewania w połączeniu z kolektorami słonecznymi, pompami ciepła, kotłami grzewczymi olejowymi/gazowymi, kotłami na paliwo stałe i/lub ogrzewaniem elektrycznym z grzałką elektryczną. Z urządzeniem warstwowego ładowania ciepła solarnego. Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Strona 16 Strona 21 Strona 27 Strona 33 Strona 38 Strona 0 Strona 0 Strona Strona VITOLIGNO 100-S VIESMANN 15

16 .2 Dane techniczne Vitocell 300-V, typ EVI Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i zdalnym ogrzewaniem sieciowym oraz, do wyboru, w ramach wyposażenia dodatkowego, ogrzewaniem elektrycznym. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 200 C Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Nr rejestru DIN 0071/06-10 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 l/h na 5 C i temperaturze wody grzewczej na 80 C kw zasilaniu wynoszącej... i podanym niżej przepływie l/h wody grzewczej 70 C kw l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... dla podanej niżej wartości przepływu wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 5 K (wartości zmierzone wg DIN 753-8) 90 C kw l/h C kw l/h C kw l/h m 3 /h 5,0 5,0 6,5 kwh/2 h 1,70 2,10 3,00 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (Ø) a z izolacją cieplną mm bez izolacji cieplnej mm 715 Szerokość b z izolacją cieplną mm bez izolacji cieplnej mm 91 Wysokość d z izolacją cieplną mm bez izolacji cieplnej mm 1667 Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm 1690 Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,3 1,5 1,9 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ Zimna woda, ciepła woda R 1 1 1¼ Cyrkulacja R 1 1 1¼ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 16 VIESMANN VITOLIGNO 100-S

17 i l 200 i 300 l pojemności BÖ CWU Z HV/SPR R e d SPR g f a Ø 100 k h ZWU/E c b BÖ E HV ZWU R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm VITOLIGNO 100-S VIESMANN 17

18 500 l pojemności BÖ CWU Z R HV/SPR d a 715 SPR Ø ZWU/E 91 b BÖ E HV ZWU R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 a mm 923 b mm 97 d mm 170 Współczynnik mocy N L Wg normy DIN 708. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 6,8 13,0 21,5 80 C 6,0 10,0 21,5 70 C 3,1 8,3 18,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 5 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 5 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C VIESMANN VITOLIGNO 100-S

19 Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 5 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C 1, 15,5 20,0 80 C 15,0 21,5 2,0 70 C 23,5 32,5 35,0 VITOLIGNO 100-S VIESMANN 19

20 Opory przepływu A B Opory przepływu [mbar] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 300 i 500 l B Pojemność podgrzewacza 200 l 20 VIESMANN VITOLIGNO 100-S

21 .3 Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Do pogrzewania wody użytkowej w połączeniu z kotłem grzewczym i zdalnym ogrzewaniem, do wyboru z ogrzewaniem elektrycznym jako wyposażenie dodatkowe do pojemnościowego podgrzewacza wody o pojemności 300 i 500 litrów. Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Pojemność podgrzewacza l Nr rejestru DIN 021/06 13 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z l/h na 5 C i temperaturze wody 80 C kw grzewczej na zasilaniu wynoszącej l/h przy podanym poniżej prze- 70 C kw pływie wody grzewczej l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 5 K (wartości zmierzone wg DIN l: parametr znormalizowany, zgodny z normą DIN V 18599) 90 C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 2 h 1,50 1,70 2,20 3,20 3,70,30 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość z izolacją cieplną b mm bez izolacji cieplnej mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm Wysokość montażu mm Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l 5,5 5,5 10,0 12,5 2,5 26,8 Powierzchnia grzewcza m 2 1,0 1,0 1,5 1,9 3,7,0 Przyłącza Zasilanie i powrót wody grzewczej R ¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1 1¼ 1¼ 1¼ Cyrkulacja R ¾ ¾ 1 1 1¼ 1¼ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. VITOLIGNO 100-S VIESMANN 21

22 Pojemność 160 i 200 litrów BÖ VA CWU Z HV/SPR c SPR d a g f e b h l b k ZWU/E BÖ E HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm Pojemność 300 litrów VA CWU Z HV/SPR BÖ d c SPR f e a m g b b k h ZWU/E BÖ E HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja 22 VIESMANN VITOLIGNO 100-S

23 l Pojemność podgrzewacza l 300 Długość (7) a mm 633 Szerokość b mm 705 Wysokość c mm 176 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 33 l mm m mm 333 Pojemność 500 litrów VA CWU Z o HV/SPR c SPR BÖ e d a m g f n b b k h ZWU/E BÖ E HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 Długość (7) a mm 850 Szerokość b mm 898 Wysokość c mm 1955 d mm 178 e mm 1230 f mm 92 g mm 39 h mm 107 k mm 55 l mm m mm 22 n mm 837 bez izolacji cieplnej o mm VITOLIGNO 100-S VIESMANN 23

24 Pojemność 750 i 1000 litrów o a c d e f m g l CWU Z VA HV/SPR BÖ SPR b k h ZWU/E b n BÖ E HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm bez izolacji cieplnej o mm Współczynnik mocy N L Wg normy DIN 708. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 2,5,0 9,7 21,0 0,0 5,0 80 C 2, 3,7 9,3 19,0 3,0 3,0 70 C 2,2 3,5 8,7 16,5 26,5 0,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 5 C 0,3 N L 2 VIESMANN VITOLIGNO 100-S

25 Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 5 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 5 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VITOLIGNO 100-S VIESMANN 25

26 Opory przepływu CB A E D C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l A B C D E Opory przepływu w mbar Przepływ wody grzewczej w l/h dla jednej komory podgrzewacza Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l 26 VIESMANN VITOLIGNO 100-S

27 . Dane techniczne podgrzewacza Vitocell 100-B, typ CVB Podgrzew wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 160 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Wężownica grzewcza górna dolna górna dolna górna dolna Nr rejestru DIN 022/06-13 MC/E Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 5 C i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzew- l/h kw C czej kw C l/h C kw l/h C kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 60 C i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzew- l/h kw C czej kw C l/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 3,0 3,0 Maks. powierzchnia czynna absorbera możliwa do przyłączenia m Vitosol Maks. możliwa do przyłączenia moc pompy ciepła kw przy temperaturze wody na zasilaniu wynoszącej 55 C i temperaturze ciepłej wody wynoszącej 5 C przy podanym przepływie wody grzewczej (obie wężownice grzewcze połączone szeregowo) Izolacja cieplna Twarda pianka PUR Miękka piana PUR Miękka piana PUR Ilość ciepła dyżurnego q BS kwh/ 1,00 1,08 1,30 (parametr znormalizowany) 2 h Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l Wymiary Długość a (7) z izolacją cieplną mm bez izolacji cieplnej mm Szerokość całkowita z izolacją cieplną mm b bez izolacji cieplnej mm Wysokość c z izolacją cieplną mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm 1792 bez izolacji cieplnej mm Masa kompl. z izolacją cieplną kg Całkowita masa eksploatacyjna z grzałką elektryczną kg Objętość wody grzewczej l ,5 10,5 9 12,5 Powierzchnia grzewcza m 2 0,9 1,5 1,0 1,5 1, 1,9 Przyłącza Wężownice grzewcze R Zimna woda, ciepła woda R 1 1¼ 1¼ Cyrkulacja R Grzałka elektryczna Rp 1½ 1½ 1½ Wskazówka na temat górnej wężownicy grzewczej Górna wężownica grzewcza służy do przyłączenia do wytwornicy ciepła. Wskazówka na temat dolnej wężownicy grzewczej Dolna wężownica grzewcza służy do przyłączenia kolektorów słonecznych. Do zamontowania czujnika temperatury wody w podgrzewaczu skorzystać z dostarczonego wraz z urządzeniem kolanka z gwintem zewnętrznym wraz z tuleją zanurzeniową. VITOLIGNO 100-S VIESMANN 27

28 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest mocy stałej. Vitocell 100-B o pojemności 300 i 00 l dostępny jest także w kolorze białym. Pojemność 300 litrów VA TH CWU HV/SPR1 ELH Z 935 R HVs/SPR2 s c SPR1/ SPR2 a 333 Ø ZWU/E b 33 E ELH s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 300 a mm 633 b mm 705 c mm VIESMANN VITOLIGNO 100-S

29 Pojemność 00 i 500 litrów g Ø 100 f e d c i l TH VA CWU HV/SPR1 ELH Z Ø 650 R HVs/SPR2 SPR1/ SPR2 m s h a 55 k ZWU/E 881 b E ELH s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm VITOLIGNO 100-S VIESMANN 29

30 Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej s A Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN 708. Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 3,0 6,0 80 C 1,5 3,0 6,0 70 C 1, 2,5 5,0 Wskazówki dotyczące współczynnika mocy N L W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tsp. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 5 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 5 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 5 C. 30 VIESMANN VITOLIGNO 100-S

31 Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Wskazówka dotycząca maksymalnej ilości pobieranej W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody l Woda z t = 60 C (stała) Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VITOLIGNO 100-S VIESMANN 31

32 Opory przepływu A B C D C Pojemność podgrzewacza 500 l (dolna wężownica grzewcza) D Pojemność podgrzewacza 00 l (dolna wężownica grzewcza) Opory przepływu w mbar Przepływ wody grzewczej w l/h Opory przepływu w mbar A 2000 B Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej A Pojemność podgrzewacza 300 l B Pojemność podgrzewacza 00 i 500 l Opór przepływu po stronie wody grzewczej A Pojemność podgrzewacza 300 l (górna wężownica grzewcza) B Pojemność podgrzewacza 300 l (dolna wężownica grzewcza), Pojemność podgrzewacza 00 i 500 l (górna wężownica grzewcza) 32 VIESMANN VITOLIGNO 100-S

33 .5 Dane techniczne Vitocell 100-U, typ CVUA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 110 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l 300 Nr rejestru DIN 0266/07-13MC/E Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 5 C i temperaturze wody grzewczej na l/h 761 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h C kw 20 l/h C kw 15 l/h C kw 11 l/h 270 Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na l/h 395 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h 3 70 C kw 15 l/h 258 Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody l 110 bez dogrzewu Pojemność podgrzewacza podgrzana do 60 C Woda z t = 60 C (stała) Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m 2 10 Izolacja cieplna Twarda pianka PUR Ilość ciepła dyżurnego q BS kwh/2 h 1,00 (parametr znormalizowany) Pojemność części dyżurnej V aux l 127 Pojemność części solarnej V sol l 173 Wymiary (z izolacją cieplną) Długość a (7) mm 631 Szerokość całkowita b mm 780 Wysokość c mm 1705 Wymiar przechylenia mm 1790 Masa kompl. z izolacją cieplną kg 179 Całkowita masa eksploatacyjna kg 81 Objętość wody grzewczej Górna wężownica grzewcza l 6 Dolna wężownica grzewcza l 10 Powierzchnia grzewcza Górna wężownica grzewcza m 2 0,9 Dolna wężownica grzewcza m 2 1,5 Przyłącza Zasilanie i powrót wody grzewczej R 1 Zimna woda, ciepła woda R 1 Cyrkulacja R 1 Wskazówka dot. stałej wydajności górnej wężownicy grzewczej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest mocy stałej. VITOLIGNO 100-S VIESMANN 33

34 VA CWU/HVs/s TH HV/SPR1 TE A Z 1601 c b SPR1 s SPR a 77 ZWU/E 33 HVs A E s HV HV s ZWU Dolna wężownica grzewcza (inst. solar.) Przyłącza HV s i s znajdują się na górze w podgrzewaczu wody użytkowej Spust Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury wody w podgrzewaczu instalacji grzewczej TE Tuleja zanurzeniowa dolnego termometru TH Termometr VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Wymiar mm a 631 b 780 c 1705 Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej s A Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN 708. Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K. Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 80 C 1,5 70 C 1, 3 VIESMANN VITOLIGNO 100-S

35 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 5 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 5 C. Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 5 C. Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 16 Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 16 Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C 30 VITOLIGNO 100-S VIESMANN 35

36 Opory przepływu Opory przepływu [mbar] Przepływ wody grzewczej [l/h] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej przy górnej wężownicy grzewczej Pompa obiegu solarnego Dane techniczne (standardowej pompy obiegu solarnego włącznie z zestawem solarnym) Pompa obiegowa (prod. Grundfos) Napięcie znamionowe V~ 230 Pobór mocy dla Stopień mocy I W 0 Stopień mocy II W 65 Stopień mocy III W 80 Przepływomierz l/min 2 do 15 Zawór bezpieczeństwa (instalacji solarnej) bar 6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Wys. tłoczenia [m H2O] A E 3 B 2 D 1 C 0 0 0,5 1,0 1,5 Natężenie przepływu [m³/h] A Charakterystyka odporności B Dyspozycyjna wysokość tłoczenia C Stopień mocy I D Stopień mocy II E Stopień mocy III 36 VIESMANN VITOLIGNO 100-S

37 Wskazówka Charakterystyka oporności A dotyczy wszystkich podzespołów zestawu solarnego: Odpowietrznik Zawory kulowe (HV i ) Przepływomierz Przewody rurowe VITOLIGNO 100-S VIESMANN 37

38 l.6 Dane techniczne Vitocell 100-E, typ SVPA Do magazynowania wody grzewczej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody na zasilaniu wodą grzewczą do 110 C Ciśnienie robocze po stronie grzewczej do 3 bar Pojemność podgrzewacza l Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i stóp regulacyjnych mm Masa z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R 2 2 Ilość ciepła dyżurnego q BS przy różnicy temp. 5 K (wartość zmierzona zgodnie z DIN753-8) kwh/2 h 3, 3,9 TH HV1/EL TR1 HV2 TR2 TH HV3/1 TR3/2 e d c HV3/1 TR 3 /E k h g f a o n b m TH b TR Vitocell 100-E (typ SVPA, 750 i 950 litrów) E Spust EL Odpowietrzanie Powrót wody grzewczej HV Zasilanie wodą grzewczą TH TR Zamocowanie czujnika termometru Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury 38 VIESMANN VITOLIGNO 100-S

39 Tabela wymiarów Vitocell 100-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm bez izolacji cieplnej n mm o mm Opór przepływu po stronie wody grzewczej Opory przepływu [mbar] 1 0,9 0,8 0,7 0,6 0,5 0, 0,3 0, Strumień przepływu w l/h Vitocell 100-E, typ SVPA VITOLIGNO 100-S VIESMANN 39

40 .7 Dane techniczne Vitocell 10-E, typ SEIA i 160-E, typ SESA Do magazynowania wody grzewczej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 10 C Ciśnienie robocze po stronie wody grzewczej do 3 bar Ciśnienie robocze po stronie solarnej do 10 bar Vitocell 10-E Vitocell 160-E Pojemność podgrzewacza l Pojemność solarnego wymiennika ciepła l Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i stóp regulacyjnych mm (750 i 950 litrów) Masa z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R Zasilanie i powrót wody grzewczej G (solar) Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 1,8 2,1 Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m Ilość ciepła dyżurnego q BS kwh/2 h 1,63 1,67 1,63 1,67 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMANN VITOLIGNO 100-S

41 l k TH HV1/EL HV2/TR1 TH ELH TR2 HV3/1 m 2/TR3 3/TR f e d c HVs/ELs HV a p n o b /E h g TH o b s HVs/s/ELs ELH TR1-3 Vitocell 10-E E EL EL s ELH Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury Tabela wymiarów Vitocell 10-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm VITOLIGNO 100-S VIESMANN 1

42 f l k HV1/EL HV2/TR1 TR2 ELH HV3/1 2/TR3 e d m 3/TR c HVs/ELs HV a p n /E h g s o b TH o b HVs/s/ELs ELH TR1-3 Vitocell 160-E E EL EL s ELH Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury Tabela wymiarów Vitocell 160-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm VIESMANN VITOLIGNO 100-S

43 Opory przepływu Opory przepływu [mbar] ,9 0,8 0,7 0,6 0,5 0, 0,3 0, Strumień przepływu w l/h Opór przepływu po stronie wody grzewczej Strata ciśnienia [mbar] B A 2000 Średni przepływ po stronie solarnej Opór przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l VITOLIGNO 100-S VIESMANN 3

44 .8 Dane techniczne Vitocell 30-M, typ SVKA i 360-M, typ SVSA Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 10 Ciśnienie robocze po stronie wody grzewczej do 3 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Pojemność wody grzewczej l Pojemność wody użytkowej l Pojemność solarnego wymiennika ciepła l 12 1 Nr rejestru DIN Vitocell 30-M 0262/06-10MC/E Vitocell 360-M 0263/06-10MC/E Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej o mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 30-M z izolacją cieplną kg bez izolacji cieplnej kg Masa Vitocell 360-M z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R 1¼ 1¼ Zimna woda, ciepła woda R 1 1 Zasilanie i powrót wody grzewczej (solar) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepła wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m Ilość ciepła dyżurnego q BS przy różnicy temp. 5 K (parametr znormalizowany) kwh/2 h 1,9 1,61 Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMANN VITOLIGNO 100-S

45 Vitocell 30-M, typ SVKA TH TH k g l i HV1/EL CWU/Z ELH TH SPR1 HV2/1 SPR2/TH c b o m 2 SPR2/TH 3 ZWU f e d a n n HVs/ELs E h s HVs/s/ELs ELH SPR1-3 E Spust EL Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm ZWU Zimna woda użytkowa TH Uchwyt czujnika temperatury lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) VITOLIGNO 100-S VIESMANN 5

46 l i Vitocell 360-M, typ SVSA TH HV1/EL CWU/Z ELH TH SPR1 HV2/1 SPR2/TH c b o 2 e d HVs/ELs m g n n SPR2/TH 3 ZWU f a E h k s TH HVs/s/ELs ELH SPR1-3 E EL EL s ELH s HV Spust Odpowietrzanie Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (złączka Rp 1½) Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Uchwyt czujnika temperatury lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm Wydajność stała Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 5 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 / 1 ) Przepływ wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu 70 C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 / 1 ) l/h Przepływ wody grzewczej dla podanych wydajności stałych l/h Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 6 VIESMANN VITOLIGNO 100-S

47 Współczynnik mocy N L Wg normy DIN 708. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K i 70 C temperatura wody grzewczej na zasilaniu. Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75, ,00,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 5 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 5 C i 70 C temperatury wody grzewczej na zasilaniu. Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 5 C i 70 C temperatury wody grzewczej na zasilaniu. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 2, ,0 26, ,0 28,0 Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość wody Woda z t = 5 C (temperatura po zmieszaniu) 750 l l VITOLIGNO 100-S VIESMANN 7

48 Opory przepływu Opór przepływu w mbar ,8 0,6 0,5 0, 0, Przepływ wody grzewczej [l/h] Opór przepływu po stronie wody grzewczej Strata ciśnienia [mbar] B A 2000 Średni przepływ po stronie solarnej Opór przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l 8 VIESMANN VITOLIGNO 100-S

49 Strata ciśnienia [mbar] Przepływ wody użytkowej [l/h] 2000 Opory przepływu po stronie wody użytkowej 750/950 l.9 Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej Przyłącze wg DIN 1988 Przykład: Vitocell 100-V A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Przewód wyrzutowy z widocznym wylotem F Zawór bezpieczeństwa G Zawór odcinający VITOLIGNO 100-S VIESMANN 9

50 H Zawór regulacyjny strumienia przepływu (Zalecenie: montaż i regulacja maksymalnego przepływu wody zgodnie z wydajnością 10-minutową pojemnościowego podgrzewacza wody) K Przyłącze manometru L Zawór zwrotny M Spust Obowiązek zamontowania zaworu bezpieczeństwa. N Zimna woda użytkowa O Filtr wody użytkowej *6 P Reduktor ciśnienia zgodny z normą DIN , wyd. grudzień 1988 r. R Zawór zwrotny/złączka rurowa S Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować ponad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. *6 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. 50 VIESMANN VITOLIGNO 100-S

51 a Wyposażenie dodatkowe instalacji 5.1 Wyposażenie dodatkowe kotła grzewczego Urządzenie pomocnicze do transportu i wstawienia nr katalog Urządzenie pomocnicze do transportu i wstawienia A jest przeznaczone do transportu poziomego i transportu po schodach. A Urządzenie pomocnicze do transportu i wstawienia Podwyższanie temperatury wody na powrocie Do instalacji z podgrzewaczem buforowym wody grzewczej. c b Nr katalog a 320 b 125 c G1½ Wymiary zewnętrzne 365 x 250 x 200 (z izolacją cieplną) nr katalog Do kotłów grzewczych o mocy do 30 kw. 5 W skład wchodzą: pompa obiegowa Wilo, typ RS 25/ Zawór zwrotny klapowy 2 zawory kulowe z termometrami Termiczny zawór regulacyjny Izolacja cieplna Złączka rurowa skręcana nr katalog Do modułu podwyższania temperatury wody na powrocie. 1 zestaw po 2 sztuki (potrzebny 2 razy) G 1½ x R 1 VITOLIGNO 100-S VIESMANN 51

52 Wyposażenie dodatkowe instalacji (ciąg dalszy) Jednostka przejściowa nr katalog Do podłączania modułu podwyższania temperatury wody na powrocie do rozdzielacza Divicon. W skład wchodzą: 2 elementy przejściowe R 1½ (z przesunięciem) Uszczelki Mały rozdzielacz Nr katalog. Z z następującymi urządzeniami Armatura zabezpieczająca Izolacja cieplna Termiczne zabezpieczenie odpływu nr katalog W celu przyłączenia do zabezpieczającego wymiennika ciepła kotła grzewczego. Jednostka przyłączeniowa zbiornika buforowego nr katalog Do przyłączania podgrzewacza buforowego wody grzewczej do obiegu grzewczego przed rozdzielaczem Divicon. W skład wchodzą: 2 trójniki z nakrętkami kołpakowymi Uszczelki Jednostka przyłączeniowa zaworu przełącznego Przyłącze R 1 nr katalog Przyłącze R 1¼ (z 2 złączkami redukującymi R 2) nr katalog Do przełączania zasilania w połączeniu z olejowymi/gazowymi kotłami grzewczymi W skład wchodzą: 3-drogowy zawór przełączny z nastawnikiem Trójnik R 1½ 2 elementy przejściowe R 1½ (z przesunięciem) Nakrętki kołpakowe Uszczelki 3-drogowy zawór przełączny nr katalog Do kotłów grzewczych o mocy do 32 kw w połączeniu z Vitocell 30- M bądź 360-M do przełączania powrotu. z następującymi urządzeniami napędem elektrycznym przyłączem R 1 (gwint wewnętrzny) 52 VIESMANN VITOLIGNO 100-S

53 Wyposażenie dodatkowe instalacji (ciąg dalszy) Rozdzielacz obiegu grzewczego Divicon Budowa i funkcje Możliwy do dostarczenia z przyłączami o wielkości R ¾, R 1 i R 1¼. Z pompą obiegu grzewczego, zaworem zwrotnym, zaworami kulowymi ze zintegrowanymi termometrami oraz z mieszaczem lub bez mieszacza 3-drogowego. Szybki i prosty montaż zapewniony przez zwartą konstrukcję oraz wstępnie zamontowaną jednostkę. Niewielkie straty wypromieniowania dzięki ściśle przylegającym okładzinom termoizolacyjnym. Niskie koszty energii elektrycznej i precyzyjne zachowanie regulacyjne dzięki zastosowaniu wysokowydajnych pomp oraz zoptymalizowanej charakterystyce mieszacza. Dostępny także z pompami stopniowymi. Zawór obejściowy dostępny jako wyposażenie dodatkowe w celu wyrównania hydraulicznego wykonany jest jako element wkręcany w przygotowane otwory w korpusie. Zawór upustowy może być konieczny w przypadku stosowania pomp stopniowych w celu unikania głośnej pracy instalacji grzewczej. Ustawienie na Divicon. Podłączenie bezpośrednio do kotła grzewczego za pomocą zespołu rurowego (montaż pojedynczy) lub montaż na ścianie, zarówno pojedynczo, jak i na podwójnych lub potrójnych wspornikach rozdzielaczy. Dostępny także jako zestaw. Więcej szczegółów - patrz cennik Viessmann. Nr katalogowy w konstelacjach z różnymi pompami obiegowymi - patrz cennik firmy Viessmann. Wymiary rozdzielacza obiegu grzewczego z mieszaczem i bez mieszacza są takie same. A 98 HV B C 398 a b Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 D E 5 HV G 1½ Divicon z mieszaczem (montaż na ścianie, na ilustracji bez izolacji cieplnej i bez zestawu uzupełniającego do napędu mieszacza) Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór obejściowy (wyposażenie dodatkowe) E Mieszacz 3-drogowy VITOLIGNO 100-S VIESMANN 53

54 Wyposażenie dodatkowe instalacji (ciąg dalszy) A 98 HV 120 a b 12 Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 B C 398 D HV G 1½ Divicon bez mieszacza (montaż na ścianie, na ilustracji bez izolacji cieplnej) 5 Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór kulowy Przykład montażu: Divicon z potrójnym wspornikiem rozdzielacza HV Wymiar Wspornik rozdzielacza z przyłączem do obiegu grzewczego R ¾ i R 1 R 1¼ a b c d G 1¼ G 2 a b d HV c (Na ilustracji bez izolacji cieplnej) Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej 5 VIESMANN VITOLIGNO 100-S

55 Wyposażenie dodatkowe instalacji (ciąg dalszy) Ustalanie wymaganej średnicy znamionowej 5,0 5,0 Natężenie przepływu w m³/h 2,5 2,0 1,5 1,0 0,5 0,2 0,1 A B C D ΔT= 5K ΔT= 10K ΔT= 15K ΔT= 20K ΔT= 30K 2,5 2,0 1,5 1,0 0,5 0,2 0, Regulacja za pomocą mieszacza Moc cieplna obiegu grzewczego w kw A Divicon z mieszaczem 3-drogowym Regulacja mieszacza rozdzielacza Divicon jest optymalna w oznaczonych zakresach eksploatacji od B do D: B Divicon z mieszaczem 3-drogowym (R ¾) Zakres stosowania: 0 do 1,0 m 3 /h C Divicon z mieszaczem 3-drogowym (R 1) Zakres stosowania: 0 do 1,5 m 3 /h D Divicon z mieszaczem 3-drogowym (R 1¼) Zakres stosowania: 0 do 2,5 m 3 /h Przykład: Obieg grzewczy dla grzejnika o mocy cieplnej ² = 11,6 kw Temperatura systemu grzewczego 75/60 C (ΔT = 15 K) ² = µ c ΔT c = 1,163 Wh kg K µ (1 kg 1 dm³) c Specyficzna pojemność cieplna µ Masowe natężenie przepływu ² Moc cieplna Przepływ objętościowy = ² c ΔT = W kg K kg 1,163 Wh (75-60) K = 665 m³ 0,665 h h Kierując się wartością, wybrać najmniejszy z możliwych mieszacz w granicach zastosowania. Wynik z przykładu: Divicon z mieszaczem 3-drogowym (R ¾) 5 Charakterystyki pomp obiegowych i opory przepływu po stronie wody grzewczej Dyspozycyjna wysokość tłoczenia pompy wynika z różnicy wybranej charakterystyki pompy i charakterystyki oporów danego rozdzielacza obiegu grzewczego, a także innych podzespołów (zespół rurowy, rozdzielacz itp.). Na przedstawionych niżej wykresach pomp narysowane są krzywe oporów różnych rozdzielaczy obiegu grzewczego Divicon. Maksymalny strumień przypływu dla rozdzielacza Divicon: z R ¾ = 1,0 m 3 /h z R 1 = 1,5 m 3 /h z R 1 = 2,5 m 3 /h Przykład: Przepływ objętościowy = 0,665 m 3 /h Wybrano: Divicon z mieszaczem R ¾ i pompą obiegową VIRS 25/-3, charakterystyka pompy 2, wydajność pompy 0,7 m 3 /h Wysokość tłoczenia zgodnie z charakterystyką pompy: 28 kpa Opór rozdzielacza Divicon: 3,5 kpa Dyspozycyjna wysokość tłoczenia: 28 kpa 3,5 kpa = 2,5 kpa. Wskazówka Dla innych podzespołów (zespół rurowy, rozdzielacz, etc.) należy również sprawdzić opory i odjąć je od dyspozycyjnej wysokości tłoczenia. VITOLIGNO 100-S VIESMANN 55

56 Wyposażenie dodatkowe instalacji (ciąg dalszy) Pompy obiegu grzewczego regulowane ręcznie Wilo VIRS 25/-3 Grundfos VIUPS Opory/wysokość tłoczenia mbar kpa min.1 A Maks. wys. tłoczenia 3 2 B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A Maks. wys. tłoczenia B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Grundfos VIUPS Wilo VIRS 25/ Maks. wys. tłoczenia Maks. wys. tłoczenia Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia 1 2 A B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza 56 VIESMANN VITOLIGNO 100-S

57 Wyposażenie dodatkowe instalacji (ciąg dalszy) Pompy obiegu grzewczego regulowane ciśnieniem różnicowym Zgodnie z rozporządzeniem w sprawie oszczędności energii (niem. EnEV) pompy obiegowe w instalacjach ogrzewania centralnego należy zwymiarować zgodnie z zasadami technicznymi. Pompy obiegowe w instalacjach grzewczych o znamionowej mocy cieplnej przekraczającej 25 kw powinny być wyposażone lub wykonane w taki sposób, aby pobór mocy elektrycznej dopasowywał się samoczynnie i co najmniej trzystopniowo do zapotrzebowania zależnego od trybu eksploatacji, o ile nie koliduje to z systemami zabezpieczającymi kotła grzewczego. W uzupełnieniu do rozporządzenia w sprawie oszczędności energii (niem. EnEV) zaleca się zastosowanie pomp regulowanych także przy mniejszych mocach kotła. Wskazówki projektowe Zastosowanie pomp obiegu grzewczego regulowanych ciśnieniem różnicowym wymaga obiegów grzewczych ze zmiennym strumieniem tłoczenia. Przykładem mogą tu być jednorurowe lub dwururowe instalacje grzewcze z zaworami termostatycznymi lub instalacje ogrzewania podłogowego z zaworami termostatycznymi i strefowymi. Wilo Stratos Para 25/1-7 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) Sposób eksploatacji: stałe ciśnienie różnicowe Δp-C maks. Opory/wysokość tłoczenia mbar kpa A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5,0 5 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza VITOLIGNO 100-S VIESMANN 57

58 Wyposażenie dodatkowe instalacji (ciąg dalszy) Sposób eksploatacji: zmienne ciśnienie różnicowe Δp-V maks Opory/wysokość tłoczenia mbar kpa B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5,0 5 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem Grundfos Alpha 2-60 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) z prezentacją poboru mocy na wyświetlaczu z funkcją Autoadapt (automatyczne dopasowanie do sieci przewodów rurowych) z funkcją wyłączenia na noc Opory/wysokość tłoczenia mbar kpa M L K G F H 10 E B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza E Stopień 1 F Stopień 2 G Stopień 3 H Min. ciśnienie proporcjonalne K Maks. ciśnienie proporcjonalne L Min. ciśnienie stałe M Maks. ciśnienie stałe Zawór obejściowy Nr katalog Do wyrównania hydraulicznego obiegu grzewczego z mieszaczem. Przykręcany do rozdzielacza Divicon. Zawór upustowy Nr katalog : R ¾ Nr katalog : R 1 Nr katalog : R 1¼ Tylko w przypadku regulowanych ręcznie pomp obiegu grzewczego. Przykręcany do rozdzielacza Divicon. A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem 58 VIESMANN VITOLIGNO 100-S

59 Wyposażenie dodatkowe instalacji (ciąg dalszy) Wspornik rozdzielacza Z izolacją cieplną Montaż na ścianie z oddzielnie zamawianym zamocowaniem ściennym. Połączenie kotłów grzewczych ze wspornikami rozdzielacza wykonuje inwestor. Do 2 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Opór przepływu HV HV 120 Opór przepływu kpa 3,5 3 2,5 2 A B 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] 2,5 HV 120 G 1½ Rp ¾ A A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą Powrót wody grzewczej Nr katalog do rozdzielacza Divicon R 1¼ 95 HV HV G 2 HV Rp ¾ A G 2 A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą Powrót wody grzewczej VITOLIGNO 100-S VIESMANN 59

60 Wyposażenie dodatkowe instalacji (ciąg dalszy) Do 3 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Opór przepływu 78 HV HV HV G 1½ 120 Rp ¾ A HV A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą Powrót wody grzewczej Nr katalog do rozdzielacza Divicon R 1¼ 78 HV HV HV Opór przepływu kpa 5,5 5,5 3,5 3 2,5 A B 2 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ 2, A HV G 2 G 2 Rp ¾ 5 A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą Powrót wody grzewczej Uchwyt ścienny Nr katalog do pojedynczych rozdzielaczy Divicon Ze śrubami i kołkami. Nr katalog do wspornika rozdzielacza Ze śrubami i kołkami. a a do rozdzielacza Divicon Z mieszaczem Bez mieszacza a mm do rozdzielacza Divicon R ¾ i R 1 R 1¼ a mm VIESMANN VITOLIGNO 100-S

61 Wyposażenie dodatkowe instalacji (ciąg dalszy) 5.2 Wyposażenie dodatkowe do systemu spalin Ogranicznik ciągu nr katalog Do montażu w ścianie. Montaż ogranicznika ciągu jest potrzebny do zapewnienia wyznaczonych warunków ciągu. Urządzenie dopływu dodatkowego powietrza nr katalog Ogranicznik ciągu do montażu w przewodzie spalin. Aby zapewnić wyznaczone warunki ciągu, jako alternatywę dla ogranicznika ciągu montowanego w ścianie można użyć urządzenia dopływu dodatkowego powietrza. Wskazówki projektowe 6.1 Ustawienie Minimalne odstępy (00) 0 a (80) B 180 b 560 (100) (00) 6 (80) B a 560 b 180 A (100) 1000 A A Wymagany odstęp do czyszczenia, podgrzewania wstępnego i dokładania paliwa B Wymagany odstęp do czyszczenia powierzchni grzewczych Znamionowa moc cieplna kw 20 Wymiar a mm 910 Wymiar b mm 60 Wymiary w nawiasach: Odległość z izolacją cieplną VITOLIGNO 100-S VIESMANN 61

62 Wskazówki projektowe (ciąg dalszy) Ustawienie Brak zanieczyszczeń powietrza poprzez chlorowco-alkany (np. zawarte w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w kotłowni nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany, jak pomieszczenia fryzjerskie, drukarnie, pralnie chemiczne, laboratoria, itd. tylko wówczas, gdy zostaną podjęte wystarczające środki zapewniające niezakłócone doprowadzenie powietrza do spalania. W razie wątpliwości prosimy o konsultację z naszą firmą. Uszkodzenia kotła będące następstwem nieprzestrzegania niniejszych wskazówek nie są objęte gwarancją. Wskazówki dotyczące ustawiania instalacji paleniskowych o mocy do 50 kw Generalnie nie jest zalecane ustawianie instalacji paleniskowych o mocy do 50 kw na klatkach schodowych, w pomieszczeniach socjalnych, na korytarzach i w garażach. Ponadto nie należy ustawiać ich w pomieszczeniach z urządzeniami wentylacyjnymi, wentylatorami, okapami wywiewnymi, instalacjami zużytego powietrza (np. suszarkami do bielizny usuwającymi zużyte powietrze). Od palnych materiałów budowlanych należy zachować odstęp wynoszący co najmniej 0, m, tak aby temperatury powierzchni nie przekraczały 85 C. Od składu paliwa należy zachować odstęp wynoszący co najmniej 1 m lub należy zamontować blachę zabezpieczającą przed promieniowaniem. Instalacji paleniskowych nie należy eksploatować na palnych podłogach. Należy zadbać o zasilanie z zewnątrz paleniska powietrzem do spalania (wylot min. 150 cm 2 ). 6.2 Przyłącze po stronie spalin Komin Warunkiem prawidłowej pracy jest zgodny z przepisami komin, odpowiedni do znamionowej wartości kotła grzewczego. Należy posiadać potwierdzenie w rozumieniu DIN EN W kominie należy zamontować ogranicznik ciągu lub urządzenie dopływu dodatkowego powietrza, aby zapewnić potrzebne warunki ciągu. Vitoligno 100-S i olejowy/gazowy kocioł grzewczy należy podłączyć do oddzielnych kominów VIESMANN VITOLIGNO 100-S

63 Wskazówki projektowe (ciąg dalszy) Rura odprowadzania spalin Podczas podłączania rury do odprowadzania spalin należy uwzględnić następujące aspekty: Rurę spalin poprowadzić do komina ze wzniosem (w miarę możliwości pod kątem 5 ). Nie wsuwać rury zbyt głęboko w komin. Cały odcinek prowadzenia spalin (w tym otwór wyczystkowy) musi być szczelny, tak by nie przepuszczał spalin. Nie wmurowywać rury odprowadzania spalin w kominie, ale przyłączyć ją za pomocą elastycznego wejścia. Zapewnić otwór wyczystkowy. Oprawa ścienna do adaptacji do systemów spalin innych producentów, patrz cennik Vitoset. Zaizolować rurę odprowadzania spalin za pomocą min. 30 mm izolacji A Izolacja cieplna B Element przyłączeniowy kotła C - F Możliwe miejsce montażu ogranicznika ciągu bądź urządzenia dopływu dodatkowego powietrza G Przekrój rury odprowadzania spalin H Przekrój komina Objaśnienia do różnych możliwych miejsc montażu ogranicznika ciągu bądź urządzenia dopływu dodatkowego powietrza: C Bardzo dobra regulacja, efekt przewiewu ograniczony przy długiej rurze spalin bądź małym stosunku przekroju rury spalin do przekroju komina, miejsce montażu można wybrać tylko w skrajnym przypadku. D Bardzo dobry efekt przewiewu, dobra regulacja, miejsce montażu można wybrać tylko w skrajnym przypadku. 6.3 Połączenie hydrauliczne Wybór znamionowej mocy cieplnej Zasadniczo należy pamiętać o tym, że w przypadku kotła Vitoligno 100-S chodzi o kocioł na pełne obciążenie, przewidziany do eksploatacji dwusystemowej. Jeżeli wbrew temu zaleceniu ma miejsce użycie w ramach projektu instalacji jednosystemowej, maksymalna moc grzewcza powinna wynosić 70 % znamionowej mocy cieplnej. E Bardzo dobry efekt przewiewu, dobra regulacja, późniejszy montaż tylko przy kominach murowanych. W przypadku konstrukcji wielowarstwowych montaż możliwy tylko przez firmę specjalistyczną, miejsce montażu E należy preferować nad F. F Regulacja i przewiew są ograniczone. Z uwagi na nieznaczną ilość powstającej sadzy montaż w tym miejscu jest zalecany w przypadku kotłów na paliwo stałe i wyłożonych kominów. Paliwa stałe należy spalać płomieniem, również przy stłumionej mocy cieplnej kotła. 6 Użycie w instalacjach, o których mowa w normie EN Kotły grzewcze na paliwa stałe nie mogą być używane w otwartych instalacjach, o których mowa w normie EN Zgodnie z przykładami instalowania zintegrować je z zamkniętymi instalacjami, o których mowa w EN Podwyższenie temperatury wody na powrocie, podgrzewacz buforowy wody grzewczej oraz regulator pogodowy obiegów grzewczych z mieszaczem 3-drogowym wymagane są we wszystkich instalacjach (temperatura na zasilaniu min. 60 ºC). VITOLIGNO 100-S VIESMANN 63

64 Wskazówki projektowe (ciąg dalszy) Podgrzewacz buforowy wody grzewczej Zasadniczo należy stosować podgrzewacz buforowy wody grzewczej. Przy zastosowaniu podgrzewacza buforowego wody grzewczej o odpowiednich wymiarach kocioł grzewczy może przez cały czas spalania pracować ze znamionową mocą grzewczą i przy niskiej emisji spalin. Wg znowelizowanego 1. BimSchV obowiązujące wielkości to 12 l na litr pojemności komory wsadowej bądź 55 l na kw dla pojemności podgrzewacza buforowego wody grzewczej. Z tego wynika pojemność podgrzewacza buforowego wynosząca 1200 l. Wyposażenie techniczno-zabezpieczające zgodne z normą DIN EN Zgodnie z normą DIN EN wymagane są następujące elementy techniczno-zabezpieczające: Zamknięte naczynie wzbiorcze. Zawór bezpieczeństwa w najwyżej położonym miejscu kotła grzewczego lub na przewodzie z nim połączonym. Przewód łączący pomiędzy kotłem i zaworem bezpieczeństwa nie może posiadać możliwości odcinania. Nie mogą znajdować się na nim jakiekolwiek pompy, armatury lub przewężenia. Przewód wyrzutowy musi być tak wykonany, aby nie był możliwy jakikolwiek wzrost ciśnienia. Wypływająca woda grzewcza musi być odprowadzana w sposób nie stwarzający zagrożeń. Wylot przewodu wyrzutowego musi być umieszczony w taki sposób, aby uchodząca z zaworu bezpieczeństwa woda była odprowadzana w sposób bezpieczny i z możliwością obserwacji. Manometr i termometr. Automatyczne urządzenie do odprowadzania ciepła, uniemożliwiające przekroczenie najwyższej dopuszczalnej temperatury roboczej. W tym celu należy podłączyć do zamontowanego wymiennika ciepła termiczne zabezpieczenie odpływu (dostępne jako wyposażenie dodatkowe). Podwyższanie temperatury wody na powrocie Vitoligno 100-S musi być wyposażony w moduł podwyższania temperatury wody na powrocie, aby uniknąć kondensacji gazów spalinowych, a tym samym korozji powierzchni grzewczych (warunek roszczeń z tytułu gwarancji). Stanowi on zabezpieczenie przed przekroczeniem wymaganej minimalnej temperatury wody na powrocie poniżej65 C w kotle Vitoligno 100-S. Przy ustawianiu modułu podwyższania temperatury wody na powrocie zalecanych jest 15 K różnicy temperatur między zasilaniem i powrotem (ustawianie poprzez stopnie pompy). Pompa obiegowa włącza się po osiągnięciu temperatury wody w kotle wynoszącej 60 C. Dostarczana jako wyposażenie dodatkowe jednostka przyłączeniowa do podwyższania temperatury wody na powrocie składa się z pompy obiegowej, zaworu zwrotnego klapowego, dwóch zaworów kulowych z termometrami, termicznego zaworu regulacyjnego i izolacji cieplnej. 6 Termiczne zabezpieczenie odpływu W przypadku eksploatacji kotła grzewczego w zamkniętym systemie grzewczym zgodnie z EN należy wbudować do urządzenia termiczne zabezpieczenie odpływu i podłączyć je fachowo do zabezpieczającego wymiennika ciepła. Termiczne zabezpieczenie odpływu jest dostarczane jako wyposażenie dodatkowe (temperatura inicjacji 95 C). 6 VIESMANN VITOLIGNO 100-S

65 Wskazówki projektowe (ciąg dalszy) B C D A FE F G A Czujnik termicznego zabezpieczenia odpływu B Dopływ zimnej wody zabezpieczającego wymiennika ciepła C Termiczne zabezpieczenie odpływu D Otwór wyczystkowy Zabezpieczający wymiennik ciepła jest zainstalowany fabrycznie i zabezpiecza przed przegrzaniem w razie przerwania obiegu (np. podczas przerwy w dostawie prądu). Nie wolno go wykorzystywać do przygotowywania wody użytkowej. Zabezpieczenie przed brakiem wody Wg normy EN w kotłach do 300 kw można zrezygnować z wymaganego zabezpieczenia przed brakiem wody, jeżeli nie zostanie stwierdzony nadmierny podgrzew przy niedoborach wody. E Filtr wody użytkowej F Zawór redukcyjny ciśnienia (przy ciśnieniu przepływowym wody zimnej > 6 bar) G Wylot wody zimnej zabezpieczającego wymiennika ciepła Do zabezpieczającego wymiennika ciepła należy podłączyć zgodnie z normą EN termiczne zabezpieczenie odpływu z wolnym odpływem. Przyłącze nie może być blokowane ręcznie. Termiczne zabezpieczenie odpływu i otwór wyczystkowy muszą być dostępne po montażu. Minimalne ciśnienie przyłączeniowe zabezpieczającego wymiennika ciepła: 2 bar Kotły Vitoligno 100-S firmy Viessmann wyposażone są w sprawdzone dla danego typu regulatory temperatury oraz zabezpieczające ograniczniki temperatury. Kontrole techniczne potwierdzają, że przy ewentualnych niedoborach wody w instalacji grzewczej na skutek nieszczelności i jednoczesnym wypaleniu paliwa w komorze spalania nie następuje nadmierne nagrzanie kotła grzewczego i instalacji spalinowej. Załącznik 7.1 Dobór naczynia wzbiorczego Zgodnie z normą EN wodne instalacje grzewcze muszą być wyposażone w przeponowe naczynie zbiorcze. Wielkość instalowanego naczynia wzbiorczego zależy od danych instalacji grzewczej i powinna zostać w każdym przypadku sprawdzona. Tabela szybkiego wyboru do określania wielkości naczynia V n Zawór bezpieczeństwa p sv bar 3,0 V n Ciśnienie bar 1,0 1,5 1,8 litry wstępne Pojemność litry instalacji V A VITOLIGNO 100-S VIESMANN 65

66 Załącznik (ciąg dalszy) Przykład wyboru Dane: p sv = 3 bar (ciśnienie zadziałania zaworu bezpieczeństwa) H = 13 m (wysokość statyczna instalacji) Q + 20 kw (znamionowa moc cieplna wytwornicy ciepła) v = 8,5 l/kw (właściwa pojemność wodna) Grzejniki panelowe 90/70 C = 1000 l (pojemność podgrzewacza buforowego) V PH Właściwą pojemność wodną v ustalono następująco: Grzejniki radiatorowe: 13,5 l/kw Grzejniki panelowe: 8,5 l/kw Instalacja ogrzewania podłogowego: 20 l/kw Obliczenia: V A = Q x v V A = 20 kw x 8,5 l/kw l = 1170 l Jeśli to możliwe, przy obliczaniu wstępnego ciśnienia gazu wybrać dodatkową wartość w wysokości 0,2 bar: p 0 H/10 + 0,2 bar (13/10 + 0,2 bar) = 1,5 bar p 0 Z tabeli: z p sv = 3 bar, p 0 = 1,5 bar, V A = 1170l V n = 250 l (dla V A maks l) Wybrano: 1 x przeponowe ciśnieniowe naczynie wzbiorcze N 250 (z cennika Vitoset) Wszystkie dane odnoszą się do temperatury na zasilaniu wynoszącej 90 C. W tabelach uwzględniono poduszkę wodną, o której mowa w normie DIN Zalecenia: Wybrać wystarczająco wysokie ciśnienie zadziałania zaworu bezpieczeństwa: p sv p 0 + 1,5 bar Z uwagi na wymagane ciśnienie na dopływie dla pomp obiegowych również w przypadku centrali na poddaszu ustawić co najmniej 0,3 bar powyżej ciśnienia wstępnego: p 0 1,5 bar Ciśnienie napełniania bądź początkowe wody w przypadku odpowietrzonej, zimnej instalacji ustawić co najmniej 0,3 bar powyżej ciśnienia wstępnego: p F p 0 + 0,3 bar Przelicznik dla temperatur na zasilaniu innych niż 90 C Temperatura na zasilaniu C Współczynnik przeliczeniowy 3,03 2,50 2,13 1,82 1,59 1,39 1,2 1,11 1,00 0,90 0,82 Podzielić wielkość naczynia znalezioną w powyższych tabelach przez przelicznik VIESMANN VITOLIGNO 100-S

67 Wykaz haseł D Dane techniczne...8 Dane techniczne regulatora...11 Divicon...53 Drewno opałowe Energetyczność... Jednostki... Składowanie...5 Wilgotność... K Komin...62 Kontaktowy regulator temperatury...11 N Naczynie wzbiorcze...65 P Podgrzewacz buforowy...6 Podgrzewacz buforowy wody grzewczej...6 Polana drewna... Przeponowe naczynie wzbiorcze...65 Przyłącze po stronie spalin...62 R Regulator Dane techniczne, funkcje...11 Wyposażenie dodatkowe...11 Regulator temperatury Temperatura kontaktowa...11 Rozdzielacz obiegu grzewczego...53 Rura odprowadzania spalin...63 S Stan fabryczny...7 V Vitotronic 100, typ FC W Wyposażenie dodatkowe do regulatora...11 kotła grzewczego...51 Wyposażenie techniczno-zabezpieczające...6 VITOLIGNO 100-S VIESMANN 67

68 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 68 VIESMANN VITOLIGNO 100-S
