1 KOMPLETNE OZNACZENIA SYSTEMY EX NAPĘDOWE OD SILNIKÓW JEDNEGO I REDUKTORÓW PRODUCENTA PL OCHRONA PRZECIWWYBUCHOWA W EUROPIE ATEX I EAC Ex

2 NORD DRIVESYSTEMS Group Główna siedziba i centrum technologiczne w Bargteheide pod Hamburgiem Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu Produkty mechaniczne Produkty elektryczne Produkty elektroniczne Reduktory Silniki Przetwornice częstotliwości, startery silnikowe i dystrybutory polowe 2

3 7 wiodących technologicznie zakładów produkcyjnych wytwarza reduktory, silniki, przetwornice częstotliwości itd. również dla kompletnych systemów napędowych. Produkcja reduktorów Produkcja silników Produkcja przetwornic Oddziały i partnerzy dystrybucyjni w 98 krajach na 5 kontynentach zapewniają lokalne zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Powyższa mapa służy jedynie do celów informacyjnych i w swoim zamierzeniu nie została opracowana do celów prawnych i nie może być w tych celach stosowana. Dlatego nie ponosimy odpowiedzialności za zgodność z prawem, prawidłowość i kompletność. Ponad 4000 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. 3

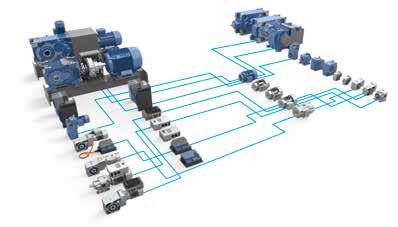

4 KOMPLETNE ROZWIĄZANIA NAPĘDOWE OD JEDNEGO PRODUCENTA BEZPIECZNE n Niezawodne produkty n Dopasowane do siebie komponenty n Własna konstrukcja i produkcja ELASTYCZNE n Modułowy system produktów n Skalowalne funkcje n Szeroka gama produktów n Kompletne rozwiązania napędowe n Zintegrowana logistyka obsługi klientów GLOBALNE n Globalnie zintegrowana organizacja n Lokalne doradztwo, montaż i serwis Rozwiązania napędowe Reduktory Silniki Elektronika napędowa 4

5 SPIS TREŚCI Produkty NORD DRIVESYSTEMS zgodne z wymogami ochrony przeciwwybuchowej 6 ATEX w Unii Europejskiej 7 EurAsian Economic Union EAC Ex 8 Informacje dotyczące klasyfikacji stref dla pyłu 10 Informacje dotyczące klasyfikacji stref dla gazu 12 Oznakowanie urządzeń mechanicznych i elektrycznych 14 Przykład oznaczenia reduktorów 16 Przykład oznaczenia silników 18 Przykładowa tabliczka znamionowa reduktora ATEX 20 Przykładowa tabliczka znamionowa reduktora EAC Ex 22 Przykładowa tabliczka znamionowa silnika ATEX 24 Przykładowa tabliczka znamionowa silnika EAC Ex 26 Mieszaniny hybrydowe 28 Porównanie DIN EN i DIN EN ISO Program dostaw reduktorów dla ATEX i EAC Ex 32 Program dostaw silników i elektroniki dla ATEX i EAC Ex 34 Przykład zastosowania w zakresie ochrony przed wybuchem pyłu 36 Proces składania zapytań 38 Notatki 39 5

6 PRODUKTY NORD DRIVESYSTEMS ZGODNE Z WYMOGAMI OCHRONY PRZECIWWYBUCHOWEJ Zgodne z normami rozwiązania napędowe Ex od 2003 Firma NORD DRIVESYSTEMS jest od dawna certyfikowanym producentem i posiada kilkudziesięcioletnie doświadczenie w zakresie ochrony przeciwwybuchowej napędów. Zabezpieczone przed wybuchem napędy NORD DRIVESYSTEMS pracują niemal we wszystkich gałęziach przemysłu, a także w innych obszarach. Napędy, silniki, przetwornice i systemy napędowe: n Zgodne z dyrektywą UE 2014/34/UE n Certyfikat Federalnego Urzędu Badań Fizyczno-Technicznych (PTB) n Certyfikat DEKRA EXAM GmbH n Certyfikat NANIO CCVE dla EAC Ex System modułowy zgodny z wymogami ochrony przeciwwybuchowej n Kompleksowe kombinacje produktów i opcji n Silniki n Reduktory n Elektronika 6

7 Wprowadzenie Unia Europejska dzięki swoim standardom technicznym od wielu lat pod hasłem ATEX zapewnia bezpieczeństwo eksploatacji maszyn i urządzeń w obszarach zagrożonych wybuchem. Obszar stosowania Podstawa Podstawa prawna Normy Ex odnoszące się do: Dokumenty Audyty UNIA EUROPEJSKA ATEX Państwa członkowskie UE i inne, na przykład Norwegia i Szwajcaria Standardy techniczne oparte są na normach UE. Dyrektywa 2014/34/UE odnosi się do urządzeń mechanicznych i elektrycznych do użytku w obszarach zagrożonych wybuchem. (Ponadto oprócz tej dyrektywy, przypisanej bezpośrednio do ochrony przeciwwybuchowej, spełnione muszą być wymagania ekoprojektu i dyrektyw RoHS.) n silników: EN , EN i EN n przetwornic i rozruszników: EN :2009 i EN :2009 n reduktorów: DIN EN ISO i DIN EN ISO Przydatność urządzenia do ochrony przeciwwybuchowej dokumentuje: n świadectwo badania typu i deklaracja zgodności silników kategorii 2 n deklaracja zgodności silników kategorii 3 n deklaracja zgodności reduktorów kategorii 2 i 3 n zaangażowane oficjalne podmioty: Physikalisch-Technische Bundesanstalt (PTB) DEKRA EXAM GmbH Produkcja i zapewnienie jakości w firmie NORD podlegają regularnym audytom zgodnie z wymaganiem dyrektywy 2014/34/UE przeprowadzanym przez jednostkę notyfikowaną (Notified body). 7

8 EURASIAN ECONOMIC UNION EAC Ex Wprowadzenie EAC (skrót od EurAsian Conformity) jest oznaczeniem świadczącym o zgodności produktu z wymaganiami EurAsian Economic Union w odniesieniu do wykonania technicznego, oznaczenia oraz dokumentacji. EAC Ex oznacza zgodność z normą TR CU 012/2011 1) On safety of equipment indended for use in explosive atmospheres. Zawiera ona wytyczne techniczne wzorujące się w dużej mierze na IEC Ex oraz normach stosowanych w UE. Certyfikowane Świadectwo zgodności wystawiane jest w formie produkty deklaracji i certyfikatu. Produkty NORD, produkcja NORD i zarządzanie jakością podlegają odbiorom i aprobatom jednostki certyfikującej NANIO CCVE. Odpowiednie certyfikaty można znaleźć na stronie Dokumentationen/Zertifikate. 1) TR CU oznacza The technical regulation of the customs union w rosyjskiej pisowni TP C Obszar obowiązywania Podstawa Rosja, Białoruś, Armenia, Kazachstan i Kirgistan TR CU 012/2011 On safety of equipment indended for use in explosive atmospheres. Standardy techniczne oparte są na normach IEC (International Electrotechnical Commission), w szczególności IEC 60079, oraz na normie ISO Produkty NORD DRIVESYSTEMS zgodne z EAC Ex są kontrolowane i produkowane podobnie jak produkty zgodne z dyrektywą 2014/34/UE ATEX. 8

9 Normy dla silników Ex NORD Warianty Stosowane normy dla silników Ex NORD Norma ГОСТ Norma IEC ГОСТ IEC :2011 ГОСТ P MЭЌ IEC :2013 ГОСТ P MЭЌ IEC :2006 ГОСТ IEC :2010 Dyrektywa TR CU 012/ /34/EU DIN EN ISO Oznaczenie II Gb c T4 X II2G Ex h IIC T4 Gb II Gb c T3 X II2G Ex h IIC T3 Gb II Gb c IIB T4 X II2G Ex h IIB T4 Gb II Gb c IIB T3 X II2G Ex h IIB T3 Gb III Db c T125 C X II2D Ex h IIIC T125 C Db III Db c T140 C X II2D Ex h IIIC T140 C Db II Gc T4 X II3G Ex h IIC T4 Gc II Gc T3 X II3G Ex h IIC T4 Gc III Dc T125 C X II3D Ex h IIIC T125 C Dc III Dc T140 C X II3D Ex h IIIC T140 C Dc 9

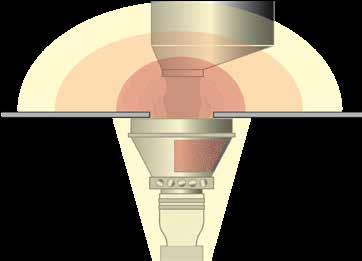

10 INFORMACJE DOTYCZĄCE KLASYFIKACJI STREF DLA PYŁU 1D lub Da nie jest stosowane dla silników elektrycznych EPL IEC Kategoria urządzenia 2014/34/UE Możliwość stosowania w strefach Dc 3D 22 Db 2D 21, 22 Da 1D 20, 21, 22 10

11 Strefa 20: Obszar, w którym atmosfera wybuchowa w postaci chmury stanowiącej mieszaninę powietrza i łatwopalnego pyłu występuje stale, przez długie okresy lub często. Strefa 21: Obszar, w którym podczas normalnej pracy czasami może tworzyć się atmosfera wybuchowa w postaci chmury stanowiącej mieszaninę powietrza i łatwopalnego pyłu. Strefa 22: Obszar, w którym podczas normalnej pracy atmosfera wybuchowa w postaci chmury stanowiącej mieszaninę powietrza i łatwopalnego pyłu normalnie nie występuje, a w przypadku wystąpienia utrzymuje się tylko przez krótki okres. Obecność atmosfery wybuchowej Rzadko/krótkotrwale Sporadycznie Stale lub często Unikanie efektywnych źródeł zapłonu W trybie normalnym Również w przypadku typowych zakłóceń w pracy Również w przypadku rzadkich zakłóceń w pracy 11

12 INFORMACJE DOTYCZĄCE KLASYFIKACJI STREF DLA GAZU 1G lub Ga nie jest stosowane dla silników elektrycznych EPL IEC Kategoria urządzenia 2014/34/UE Możliwość stosowania w strefach Gc 3G 2 Gb 2G 1, 2 Ga 1G 0, 1, 2 12

13 Strefa 0: Obszar, w którym atmosfera wybuchowa stanowiąca mieszaninę powietrza i substancji palnych w formie gazów, par lub mgieł występuje stale, przez długie okresy lub często. Strefa 1: Obszar, w którym podczas normalnej pracy czasami może tworzyć się atmosfera wybuchowa stanowiąca mieszaninę powietrza i substancji palnych w formie gazów, par lub mgieł. Strefa 2: Obszar, w którym podczas normalnej pracy atmosfera wybuchowa stanowiąca mieszaninę powietrza i substancji palnych w formie gazów, par lub mgieł normalnie nie występuje, a w przypadku wystąpienia utrzymuje się tylko przez krótki okres. Obecność atmosfery wybuchowej Rzadko/krótkotrwale Sporadycznie Stale lub często Unikanie efektywnych źródeł zapłonu W trybie normalnym Również w przypadku typowych zakłóceń w pracy Również w przypadku rzadkich zakłóceń w pracy 13

14 OZNAKOWANIE URZĄDZEŃ MECHANICZNYCH I ELEKTRYCZNYCH n DIN EN ISO /-37 dla reduktorów n EN x dla silników Grupa urządzeń I zakład górniczy (gaz kopalniany i pył) II pozostałe zakłady, oprócz zakładu górniczego (gaz i pył) Oznaczenie dla norm Ex (normy serii EN bądź DIN EN ISO 80079) II 2G Ex h Kategoria urządzenia Gazy, mgły, pary n 2G strefa 1 n 3G strefa 2 Pyły n 2D strefa 21 n 3D strefa 22 (strefa 1/21 atmosfera wybuchowa czasami) (strefa 2/22 atmosfera wybuchowa rzadko i przez krótki czas) Podział grup urządzeń (Equipment Protection Level) Grupa I typowy gaz: metan Grupa II n IIA typowy gaz: propan n IIB typowy gaz: etylen n IIC typowy gaz: wodór i acetylen Grupa III n IIIA palne zawiesiny n IIIB palne zawiesiny i nieprzewodzący pył n IIIC palne zawiesiny, nieprzewodzący pył i przewodzący pył 14

15 Mechaniczne (reduktory DIN EN ISO 80079) h podstawowe oznaczenie (zawiera rodzaje zabezpieczenia przed zapłonem: bezpieczeństwo konstrukcyjne c, kontrola źródeł zapłonu b i osłona cieczowa k ) Rodzaj zabezpieczenia przed zapłonem Elektryczne (silniki EN 60079) Gazy e budowa wzmocniona eb poziom eb budowa wzmocniona ec poziom ec nieiskrzące d osłona ognioszczelna de osłona ognioszczelna, skrzynka zaciskowa w wykonaniu Zwiększone bezpieczeństwo Pyły ta dla strefy 20 tb dla strefy 21 tc dla strefy 22 IIC T4 Gc Klasyfikacja temperaturowa dla gazów T1 450 C T2 300 C T3 200 C T4 135 C Temperatura powierzchni dla pyłów T 125 C T 140 C itd. Poziom zabezpieczenia urządzeń EPL (Equipment Protection Level) Grupa I (górnictwo) n Ma stopień ochrony: bardzo wysoki n Mb stopień ochrony: wysoki Grupa II (gaz itd.) n Ga stopień ochrony: bardzo wysoki n Gb stopień ochrony: wysoki n Gc stopień ochrony: wzmocnione Grupa III (pył) n Da stopień ochrony: bardzo wysoki n Db stopień ochrony: wysoki n Dc stopień ochrony: wzmocnione a odpowiada strefie 0/20 b odpowiada strefie 1/21 c odpowiada strefie 2/22 15

16 PRZYKŁAD OZNACZENIA REDUKTORÓW Przykład dla gazu 2G II 2G Ex h IIC T4 Gb X Znakowanie w przypadku szczególnych warunków stosowania (dokumentacje specjalne) Grupa II (gaz), stopień ochrony: wysoki Klasa temperaturowa (gaz) <= 135 C Grupa II (gaz), typowy gaz: wodór i acetylen Rodzaj zabezpieczenia przed zapłonem, oznaczenie dla urządzeń mechanicznych zamiast specyfikacji Oznaczenie dla norm Ex Kategoria urządzenia, 2G (gaz) strefa 1 Grupa urządzenia II, wyposażenie dla obszarów naziemnych 16

17 Przykład dla pyłu 3D II 3D Ex h IIIB T125 C Dc X Znakowanie w przypadku szczególnych warunków stosowania (dokumentacje specjalne) Grupa III (pył), stopień ochrony: wzmocnione Temperatura powierzchni (pył) 125 C Grupa III (pył), palne zawiesiny i nieprzewodzący pył Rodzaj zabezpieczenia przed zapłonem, oznaczenie dla urządzeń mechanicznych zamiast specyfikacji Oznaczenie dla norm Ex Kategoria urządzenia, 3D (pył) strefa 22 Grupa urządzenia II, wyposażenie dla obszarów naziemnych 17

18 PRZYKŁAD OZNACZENIA SILNIKÓW Przykład dla gazu 2G II 2G Ex eb IIC T3 Gb Grupa II (gaz), stopień ochrony: wysoki Klasa temperaturowa (gaz) <= 200 C Grupa II (gaz), typowy gaz: wodór i acetylen Rodzaj zabezpieczenia przed zapłonem wg EN dla urządzeń elektrycznych, eb = budowa wzmocniona Oznaczenie dla norm Ex Kategoria urządzenia, 2G (gaz) strefa 1 Grupa urządzenia II, wyposażenie dla obszarów naziemnych 18

19 Przykład dla pyłu 3D II 3D Ex tc IIIB T125 C DC Grupa III (pył), stopień ochrony: wzmocnione Temperatura powierzchni (pył) 125 C Grupa III (pył), palne zawiesiny i nieprzewodzący pył Rodzaj zabezpieczenia przed zapłonem wg EN dla urządzeń elektrycznych, tc = dla strefy 22 Oznaczenie dla norm Ex Kategoria urządzenia, 2G (gaz) strefa 22 Grupa urządzenia II, wyposażenie dla obszarów naziemnych 19

20 PRZYKŁAD TABLICZKI ZNAMIONOWEJ REDUKTORA WG ATEX Informacje na tabliczce znamionowej Skrót Jednostka Oznaczenie Typ Reduktor NORD No. Numer fabryczny icałk. Całkowite przełożenie reduktora n 2 min -1 Znamionowa prędkość obrotowa wału wyjściowego reduktora n 1 min -1 Znamionowa prędkość obrotowa wału wejściowego reduktora lub silnika napędowego* IM Typ konstrukcji (położenie montażowe) M 2 Nm Maks. dopuszczalny moment obrotowy na wale wyjściowym reduktora P 1 kw Maks. dopuszczalna moc napędowa lub moc silnika Bj Rok budowy F R2 kn Maks. dopuszczalna siła poprzeczna na wale wyjściowym reduktora F Maks. dopuszczalna siła poprzeczna na wale wejściowym R1 kn reduktora w przypadku opcji W T U C Dopuszczalny zakres temperatury otoczenia dla reduktora F A2 kn Maks. dopuszczalna siła osiowa na wale wyjściowym reduktora kg Ciężar całkowity MI h Częstotliwość remontu kapitalnego reduktora w godzinach pracy 20

21 Informacje na tabliczce znamionowej Skrót Jednostka Oznaczenie x R2 mm Maks. odległość punktu przyłożenia siły poprzecznej FR2 Oil Rodzaj oleju przekładniowego (oznaczenie znormalizowane) Ostatni wiersz No. Oznaczenie zgodnie z ATEX DIN EN ISO (bądź dawniej DIN EN ). Grupa (zawsze II, nie dotyczy zastosowań w kopalniach) 2. Kategoria (2G, 3G dla gazu lub 2D, 3D dla pyłu) 3. Oznaczenie urządzeń nieelektrycznych (Ex h lub rodzaj zabezpieczenia przed zapłonem, o ile występuje (C)) 4. Grupa wybuchowości, o ile występuje (gaz: IIC, IIB; pył: IIIC, IIIB) 5. Klasa temperaturowa (T1-T3 lub T4 dla gazu) lub maks. temperatura powierzchni, patrz oznaczenie zakresu temperatur na tabliczce znamionowej lub w dokumentacji specjalnej 6. EPL (Equipment Protection Level) Gb, Db, Gc, Dc 7. Przestrzegać dokumentacji specjalnej i/lub pomiar temperatury podczas uruchamiania (X) Numer dokumentacji specjalnej, na który składa się nr bieżący/rok * Maksymalna dopuszczalna prędkość obrotowa jest o 10% większa od znamionowej prędkości obrotowej, o ile nie zostanie przy tym przekroczona maksymalna dopuszczalna moc napędowa P 1. Jeśli pola F R1, F A1 i F A2 są puste, siły są równe zero, jeśli pole X R2 jest puste, siła F R2 działa w środku czopa wału wyjściowego. 21

22 PRZYKŁAD TABLICZKI ZNAMIONOWEJ REDUKTORA WG EAC Ex Warianty Dyrektywa TR CU 012/ /34/EU DIN EN ISO Oznaczenie II Gb c T4 X II2G Ex h IIC T4 Gb II Gb c T3 X II2G Ex h IIC T3 Gb II Gb c IIB T4 X II2G Ex h IIB T4 Gb II Gb c IIB T3 X II2G Ex h IIB T3 Gb III Db c T125 C X II2D Ex h IIIC T125 C Db III Db c T140 C X II2D Ex h IIIC T140 C Db II Gc T4 X II3G Ex h IIC T4 Gc II Gc T3 X II3G Ex h IIC T4 Gc III Dc T125 C X II3D Ex h IIIC T125 C Dc III Dc T140 C X II3D Ex h IIIC T140 C Dc Reduktory EAC Ex mają zawsze dwie tabliczki znamionowe. Jedna tabliczka znamionowa jest zgodna z wymaganiami dyrektywy ATEX 2014/34/UE oraz odpowiednich norm, a druga tabliczka zawiera dodatkowe informacje zgodne z dyrektywą TP CU 012/

23 II Gb c T4 X HAHИO ЦCBЭ TC RU C-DE.AA87.B

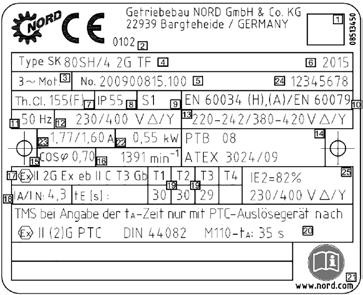

24 PRZYKŁAD TABLICZKI ZNAMIONOWEJ SILNIKA WG ATEX Tabliczka znamionowa silników NORD Ex eb wg EN

25 1 Kod Data Matrix 2 Numer identyfikacyjny jednostki notyfikowanej 3 Liczba faz 4 Oznaczenie typu 5 Numer zamówienia / numer silnika 6 Rok budowy 7 Klasa cieplna systemu izolacji 8 Stopień ochrony IP 9 Tryb pracy 10 Informacje o normach 11 Częstotliwość znamionowa 12 Napięcie zasilające 13 Dopuszczalny zakres napięcia 14 Numer certyfikatu badania typu WE 15 Współczynnik mocy 16 Prędkość obrotowa 17 Oznaczenie ochrony przeciwwybuchowej 18 Prąd rozruchowy / prąd znamionowy 19 Czasy te Uwaga: TMMS w przypadku podania czasu ta tylko z urządzeniem 20 wyzwalającym PTC wg: II (2)G PTC DIN Uwaga! Przestrzegać instrukcji obsługi B Moc znamionowa (mechaniczna moc na wale) 23 Prąd znamionowy w punkcie znamionowym pracy 24 Indywidualny numer seryjny 25 Sprawność 26 Ciężar 27 Informacje dotyczące hamulca (opcja tylko przy Ex tc) 28 Uwaga: Zasilanie przez przetwornicę częstotliwości 29 Maksymalna dopuszczalna częstotliwość stojana 30 Minimalna częstotliwość impulsowania przetwornicy częstotliwości 31 Metoda modulacji przetwornicy częstotliwości 32 Pole danych dla pracy z przetwornicą częstotliwości 33 Pole danych dla pracy w sieci 34 Znamionowy moment obrotowy na wale silnika 25

26 PRZYKŁAD TABLICZKI ZNAMIONOWEJ SILNIKA WG EAC Ex Silniki zabezpieczone przed wybuchem przeznaczone do stosowania na obszarze Euroazjatyckiej Unii Gospodarczej mają dodatkową tabliczkę znamionową, która wskazuje na zastosowanie w obszarze zagrożonym wybuchem za pomocą oznaczenia EAC zgodnie z EAC Ex. Silniki mają zawsze dwie tabliczki znamionowe. Jedna tabliczka znamionowa jest zgodna z wymaganiami dyrektywy ATEX 2014/34/ UE oraz odpowiednich norm serii EN 60079, a druga tabliczka zawiera oznaczenie EAC Ex wg dyrektywy TP CU 012/2011. Norma ГОСТ Norma IEC ГОСТ IEC :2011 ГОСТ P MЭЌ IEC :2013 ГОСТ P MЭЌ IEC :2006 ГОСТ IEC :

27 Ex tb IIIC T125 C Db X HAHИO ЦCBЭ TC RU C-DE.AA87.B

28 MIESZANINY HYBRYDOWE W rzadkich przypadkach, na przykład w górnictwie, może dochodzić do powstawania mieszanin palnego pyłu i palnego gazu tak zwanych mieszanin hybrydowych. W górnictwie typowym przykładem może być mieszanina metanu, pyłu węglowego i powietrza. Z uwagi na dużą liczbę palnych gazów i pyłów możliwości powstawania różnych mieszanin są liczne, a związany z nimi potencjał zagrożeń złożony. Dlatego dobór odpowiedniego napędu bez dokładnej analizy na miejscu nie jest możliwy. Nie można wykluczyć, że napęd, który można bezpiecznie stosować w atmosferze samego tylko gazu lub pyłu, w otoczeniu z mieszaniną hybrydową nie zapewni dostatecznego bezpieczeństwa. W chwili obecnej nie istnieje norma określająca wytyczne dotyczące wykonania technicznego silników lub reduktorów w otoczeniu mieszanin hybrydowych. Dlatego firma NORD DRIVESYSTEMS nie oferuje reduktorów ani silników dla takich zastosowań. Jednak ze względów logistycznych w gruncie rzeczy sensowne może być zastosowanie napędu, który może być eksploatowany w atmosferze wybuchowej gazu lub w atmosferze, w której występuje wybuchowy pył. Takie napędy firma NORD DRIVESYSTEMS oferuje w kombinacjach 2G/2D i 3G/3D. 28

29 Przykład tabliczki znamionowej ATEX reduktora, który może być stosowany w atmosferze 2G lub / jak również w atmosferze 2D. UWAGA DOTYCZĄCA EAC Ex Firma NORD DRIVESYSTEMS nie oferuje napędów Ex wg EAC Ex, które posiadają znaczenie ochrony Ex dla gazu i pyłu. 29

30 PORÓWNANIE DIN EN I DIN EN ISO Strefa wg niem. rozporządzenia o bezpieczeństwie pracy (BetrSichV) Kategoria wg DIN EN dyr. 2014/34/UE Grupy wg DIN EN ISO II 2G II 21 II 2D III 2 II 3G II 22 II 3D III Oznaczenie wg DIN EN obowiązuje do r. II 2G c T4 X II 2G c T3 X II 2G c IIC T4 X II 2G c IIC T3 X II 2G c IIB T4 X II 2G c IIB T3 X II 2D c 125 C X II 2D c 140 C X II 3G T4 X II 3G T3 X II 3D 125 C X II 3D 140 C X 30

31 Oznaczenie wg dyr. 2014/34/UE i DIN EN ISO : wymagane od listopada 2019 r. Oznaczenie wg dyr. TR CU 012/2011 EAC Ex II 2G Ex h IIC T4 Gb II 2G Ex h IIC T3 Gb II 2G Ex h IIC T4 Gb II 2G Ex h IIC T3 Gb II 2G Ex h IIB T4 Gb II 2G Ex h IIB T3 Gb II 2D Ex h IIIC T125 C Db II 2D Ex h IIIC T140 C Db II 3G Ex h IIC T4 Gc II 3G Ex h IIC T3 Gc II 3D Ex h IIIC T125 C Dc II 3D Ex h IIIC T140 C Dc II Gb c T4 X II Gb c T3 X II Gb c T4 X II Gb c T3 X II Gb c IIB T4 X II Gb c IIB T3 X III Db c T125 C X III Db c T140 C X II Gc c T4 X II Gc c T3 X III Dc c T125 C X III Dc c T140 C X 31

32 PROGRAM DOSTAW REDUKTORÓW DLA ATEX i EAC Ex Reduktor walcowy UNICASE (katalog G1000) Moc 0, kw Moment obrotowy Nm Oznaczenie II 2D... / II 3D... Patrz tabela, strona 22 Reduktor walcowy NORDBLOC.1 (katalog G1000) Moc 0,12 37 kw Moment obrotowy Nm Oznaczenie II 2D... / II 3D... Patrz tabela, strona 22 Z wyjątkiem SK SK Reduktor walcowy w korpusie płaskim UNICASE (katalog G1000) Moc 0, kw Moment obrotowy Nm Oznaczenie II 2D... / II 3D... Patrz tabela, strona 22 Reduktor walcowo-ślimakowy UNICASE (katalog G1000) Moc 0,12 15 kw Moment obrotowy Nm Oznaczenie II 2D... / II 3D... Patrz tabela, strona 22 32

33 Reduktor walcowo-stożkowy UNICASE (katalog G1000) Moc Moment obrotowy Oznaczenie 0, kw Nm II 2D... / II 3D... Patrz tabela, strona 22 2-stopniowy reduktor walcowo-stożkowy NORDBLOC.1 (katalog G1014) Moc Moment obrotowy Oznaczenie 0,12 9,2 kw Nm II 2D... / II 3D... Patrz tabela, strona 22 Reduktor ślimakowy UNIVERSAL SI / SMI (katalog G1035) Moc Moment obrotowy Oznaczenie 0,12 4,0 kw Nm II 2D... / II 3D... Patrz tabela, strona 22 Reduktory SMI są dopuszczone tylko dla kategorii 3D / 3G Reduktor przemysłowy MAXXDRIVE (katalog G1050) Moc 1, kw Moment obrotowy Nm Oznaczenie II 2D... / II 3D... Patrz tabela, strona 22 33

34 PROGRAM DOSTAW SILNIKÓW I ELEKTRONIKI ZGODNYCH Z ATEX I EAC Ex Silniki zabezpieczone przed wybuchem pyłu (katalog G2122) Wielkości Moc 0,12 22 kw Strefa 21, kategoria urządzenia 2D, Ex tb 125 C Strefa 22, kategoria urządzenia 3D, Ex tb 125 C Montaż bezpośredni i IEC Silniki zabezpieczone przed wybuchem gazu (katalog G2122) Wielkości Moc 0,12 22 kw Strefa 1, kategoria urządzenia 2G, Exe T3 Strefa 2, kategoria urządzenia 3G, Exe T3 Montaż bezpośredni i IEC Ponadto firma NORD DRIVESYSTEMS oferuje silniki o większej mocy innych renomowanych marek i spełniające inne wymagania. Również tutaj często istnieje możliwość montażu bezpośredniego z reduktorem. 34

35 SK 180E NORDAC BASE (katalog E3000) Moc Oznaczenie 0,25 2,2 kw II 3D Ex tc IIIB T125 C DC II 3D Ex tc IIIB T140 C DC SK 200E NORDAC FLEX (katalog E3000) Moc Oznaczenie 0,25 22 kw II 3D Ex tc IIIB T125 C DC II 3D Ex tc IIIB T140 C DC SK 135E NORDAC START (katalog E3000) Moc Oznaczenie 0,12 3 kw lub do 7,5 kw II 3D Ex tc IIIB T125 C DC II 3D Ex tc IIIB T140 C DC 35

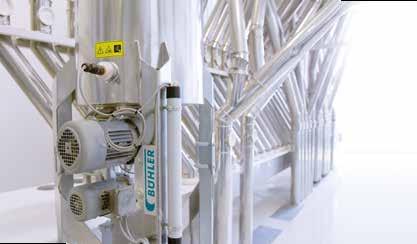

36 PRZYKŁAD ZASTOSOWANIA W ZAKRESIE OCHRONY PRZED WYBUCHEM PYŁU Napędy elektryczne realizują w młynach różnorakie zadania i można je znaleźć przy wentylatorach i dmuchawach, dozownikach celkowych, przenośnikach kubełkowych i innych urządzeniach transportowych. W otoczeniu drobno mielonych zbóż i ziaren stosowane są systemy firmy NORD zabezpieczone przed wybuchem. W austriackim młynie Arnreiter Mühle surowiec jest nie tylko mielony, lecz uszlachetniany w najróżniejszych procesach. Zautomatyzowany w wysokim stopniu zakład stosuje maszyny do parzenia, płatkowania, śrutowania, mielenia, wytłaczania, palenia, chłodzenia, suszenia i łupania. W efekcie takich zabiegów celowo zmienia się kształt i właściwości mielonego materiału w celu wydłużenia okresu przydatności, poprawy strawności i właściwości wypiekowych oraz zmniejszenia zawartości substancji goryczkowych. Kompleksowe zadania transportowe Spośród licznych urządzeń niezbędne są różne urządzenia transportowe z elastycznymi rozwiązaniami napędowymi umożliwiającymi wydajny transport sypkich i płynnych mediów. W tym celu przedsiębiorstwo konsekwentnie stawiające na zrównoważoną produkcję wprowadziło solidne napędy wymagające niewielkiego zakresu obsługi, które służą przez długi czas oraz pozwalają zapewnić najwyższej jakości wyroby dzięki niezawodnej pracy ciągłej. 36

37 Zagrożenie ze strony pyłu Ponieważ wskutek dokładnego mielenia surowców atmosfera otoczenia wzbogacana jest cząstkami pyłu, stosowane tutaj elektryczne urządzenia napędowe muszą być zabezpieczone przed wybuchem. Szeroka gama mechanicznych, elektrycznych i elektronicznych motoreduktorów NORD napędza przenośniki kubełkowe z cięgnem pasowym transportujące surowce z silosów na górne piętra, gdzie są przetwarzane. Następnie media są kierowane przez rurociąg o łącznej długości 2500 m. Pył, fragmenty łupin i inne produkty lekkie są usuwane ze zboża w separatorze obiegowo-powietrznym i odprowadzane przez ślimak transportowy. Produkty są wyładowywane przez dozowniki celkowe i dozowane objętościowo. W ramach mikrodozowania istnieje możliwość dodawania drobnych składników. Długowieczne mechanizmy We wszystkich tych systemach transportowych i rozdzielczych również stosowane są motoreduktory NORD DRIVESYSTEMS. Wysoka jakość produkcji uzyskiwana z napędami NORD do minimum ogranicza nakłady związane z obsługą techniczną. Kompleksowa ochrona przeciwwybuchowa Zakład Arnreiter zakupił urządzenia kategorii 3D do użytku w strefie Ex 22. Oprócz motoreduktorów firma NORD DRIVESYSTEMS dostarczyła również zintegrowane zdecentralizowane systemy sterowania napędami i zapewnia ochronę przeciwwybuchową kompletnych systemów: zarówno motoreduktory, jak również przetwornice częstotliwości w jednostkach mechatronicznych i do instalacji w szafie sterowniczej są oferowane w wykonaniu zabezpieczonym przed wybuchem. Każdego miesiąca fabrykę NORD DRIVESYSTEMS opuszcza ponad 1500 systemów napędowych zabezpieczonych przed wybuchem pyłu lub gazu przeznaczonych dla stref 1, 2, 21 i 22. Pełne sprawozdanie z zastosowania CS0014_ARNREITER dostępne jest pod adresem 37

38 PROCES SKŁADANIA ZAPYTAŃ mynord Internetowy konfigurator produktów w portalu dla klientów mynord ( umożliwia wygodny dobór napędu. Dostępne są również napędy Ex wraz z opcjami pozwalającymi na n dopasowanie konfiguracji produktu, n bezpośrednie generowanie danych CAD (modele 3D, rysunki wymiarowe, rysunki schematyczne), n samodzielne tworzenie ofert przez internet. Warto podkreślić, że tutaj można sprawdzić, czy wybrany napęd jest zgodny z wymogami ochrony Ex, czy też nie. Konfigurator prezentuje również informację o cenie oraz wyświetla formularz zapytania / zamówienia. Jeśli konfiguracja przez mynord nie będzie możliwa, można skorzystać z formularza zapytania ( > Formularze > General Enquiry Form). Doborem napędu i kontrolą zgodności zajmą się wtedy konsultanci techniczni. W obu przypadkach należy pamiętać, że za klasyfikację stref odpowiedzialność ponosi użytkownik, producent urządzenia lub jednostka certyfikująca. Bez podania wymaganej strefy firma NORD DRIVESYSTEMS nie może przygotować oferty. 38

39 NOTATKI Ostrzeżenie! Przestrzegać odpowiednich norm i dyrektyw! Niniejsza instrukcja zawiera wyciągi i informacje z europejskich norm i dyrektyw dotyczących ochrony przeciwwybuchowej. Jest specjalnie dostosowana do produktów firmy NORD DRIVESYSTEMS i nie jest wyczerpująca. Znajomość niniejszego dokumentu nie zwalnia użytkownika od dokładnego przestudiowania wszystkich istotnych norm i dyrektyw i ich przestrzegania. 39
