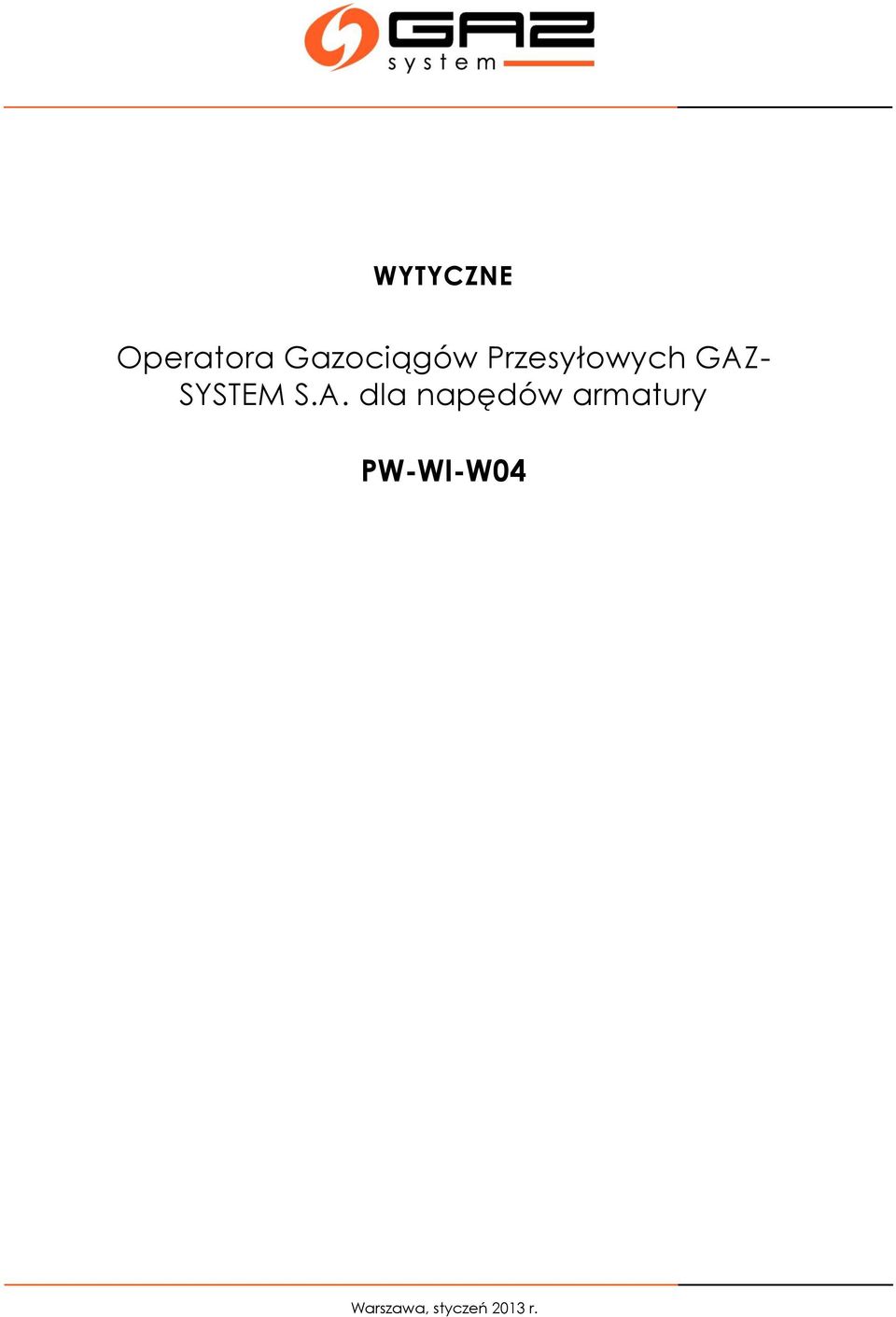

1 WYTYCZNE Operatora Gazociągów Przesyłowych GAZ- SYSTEM S.A. dla napędów armatury PW-WI-W04 Warszawa, styczeń 2013 r.

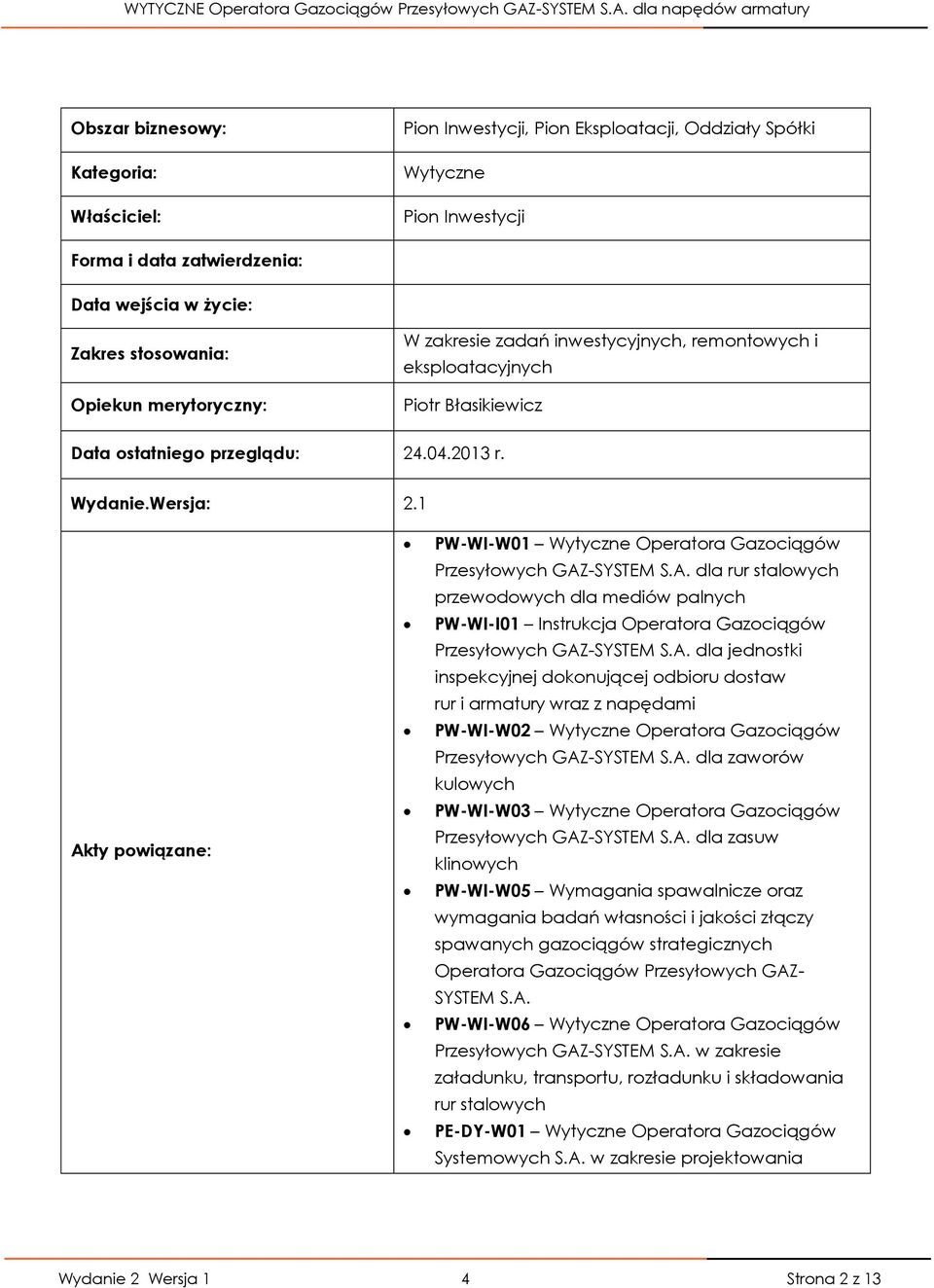

2 Obszar biznesowy: Kategoria: Właściciel: Pion Inwestycji, Pion Eksploatacji, Oddziały Spółki Wytyczne Pion Inwestycji Forma i data zatwierdzenia: Data wejścia w życie: Zakres stosowania: Opiekun merytoryczny: W zakresie zadań inwestycyjnych, remontowych i eksploatacyjnych Piotr Błasikiewicz Data ostatniego przeglądu: r. Wydanie.Wersja: 2.1 Akty powiązane: PW-WI-W01 Wytyczne Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. dla rur stalowych przewodowych dla mediów palnych PW-WI-I01 Instrukcja Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. dla jednostki inspekcyjnej dokonującej odbioru dostaw rur i armatury wraz z napędami PW-WI-W02 Wytyczne Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. dla zaworów kulowych PW-WI-W03 Wytyczne Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. dla zasuw klinowych PW-WI-W05 Wymagania spawalnicze oraz wymagania badań własności i jakości złączy spawanych gazociągów strategicznych Operatora Gazociągów Przesyłowych GAZ- SYSTEM S.A. PW-WI-W06 Wytyczne Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. w zakresie załadunku, transportu, rozładunku i składowania rur stalowych PE-DY-W01 Wytyczne Operatora Gazociągów Systemowych S.A. w zakresie projektowania Wydanie 2 Wersja 1 4 Strona 2 z 13

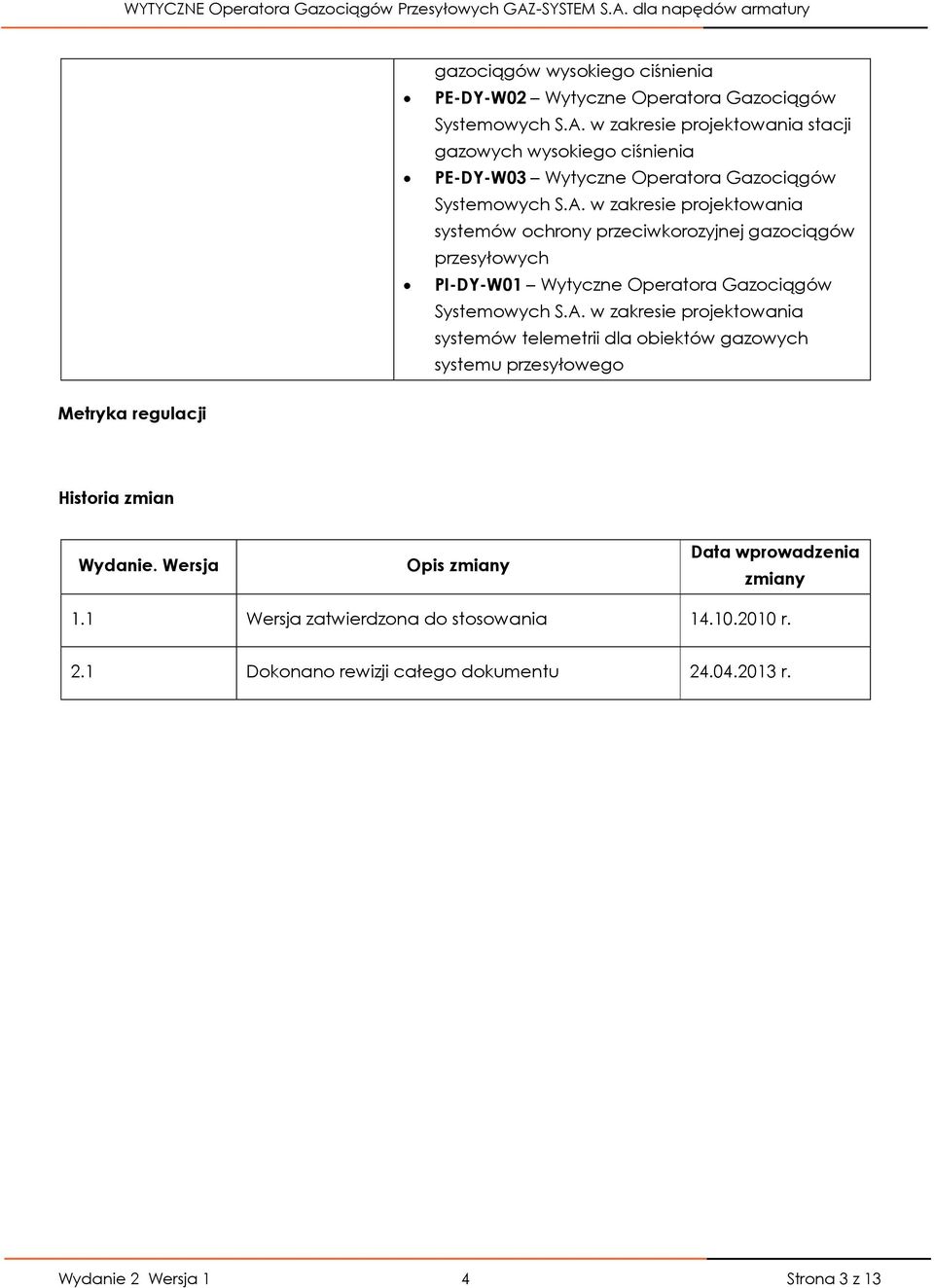

3 gazociągów wysokiego ciśnienia PE-DY-W02 Wytyczne Operatora Gazociągów Systemowych S.A. w zakresie projektowania stacji gazowych wysokiego ciśnienia PE-DY-W03 Wytyczne Operatora Gazociągów Systemowych S.A. w zakresie projektowania systemów ochrony przeciwkorozyjnej gazociągów przesyłowych PI-DY-W01 Wytyczne Operatora Gazociągów Systemowych S.A. w zakresie projektowania systemów telemetrii dla obiektów gazowych systemu przesyłowego Metryka regulacji Historia zmian Wydanie. Wersja Opis zmiany Data wprowadzenia zmiany 1.1 Wersja zatwierdzona do stosowania r. 2.1 Dokonano rewizji całego dokumentu r. Wydanie 2 Wersja 1 4 Strona 3 z 13

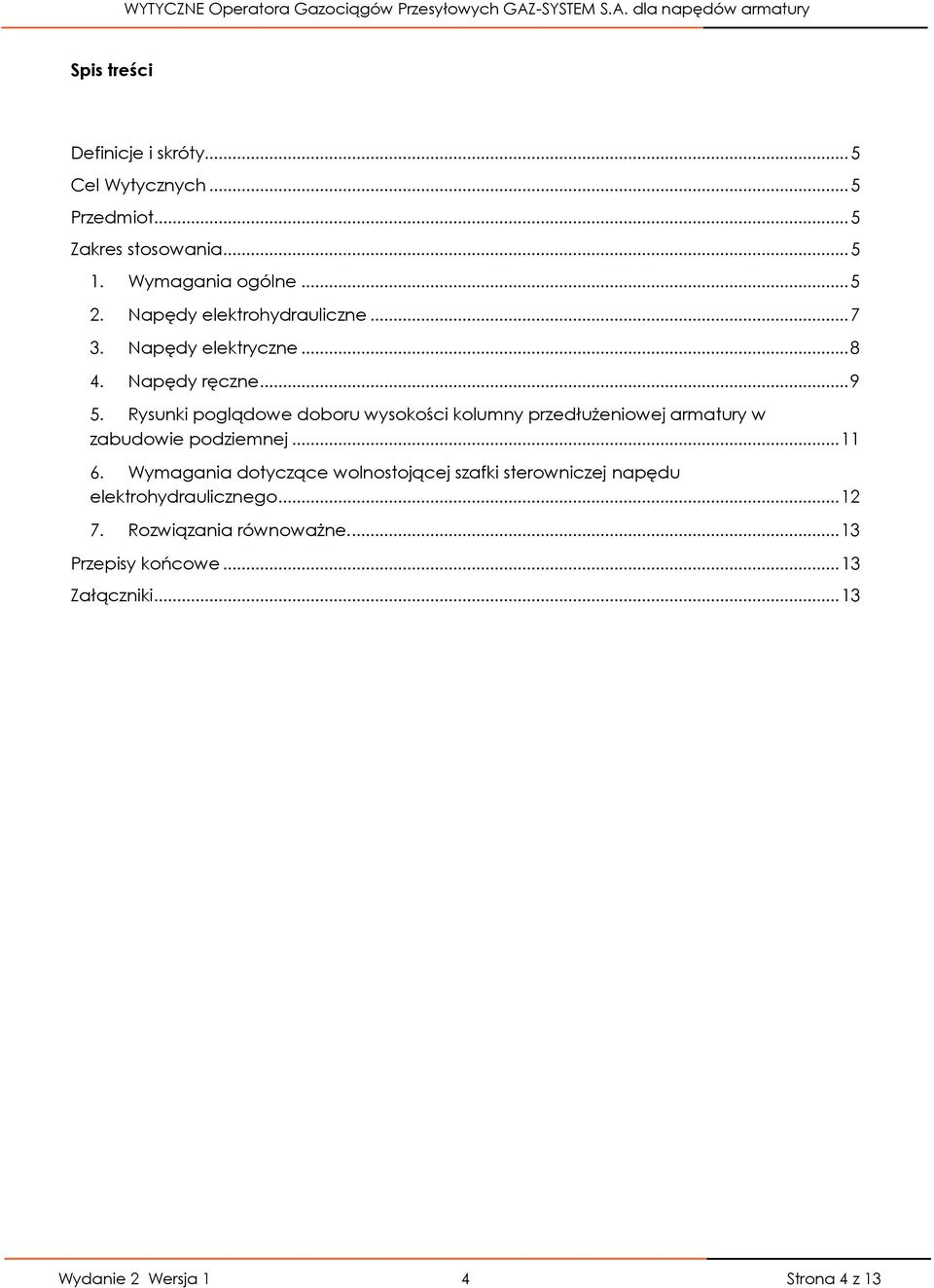

4 Spis treści Definicje i skróty... 5 Cel Wytycznych... 5 Przedmiot... 5 Zakres stosowania Wymagania ogólne Napędy elektrohydrauliczne Napędy elektryczne Napędy ręczne Rysunki poglądowe doboru wysokości kolumny przedłużeniowej armatury w zabudowie podziemnej Wymagania dotyczące wolnostojącej szafki sterowniczej napędu elektrohydraulicznego Rozwiązania równoważne Przepisy końcowe Załączniki Wydanie 2 Wersja 1 4 Strona 4 z 13

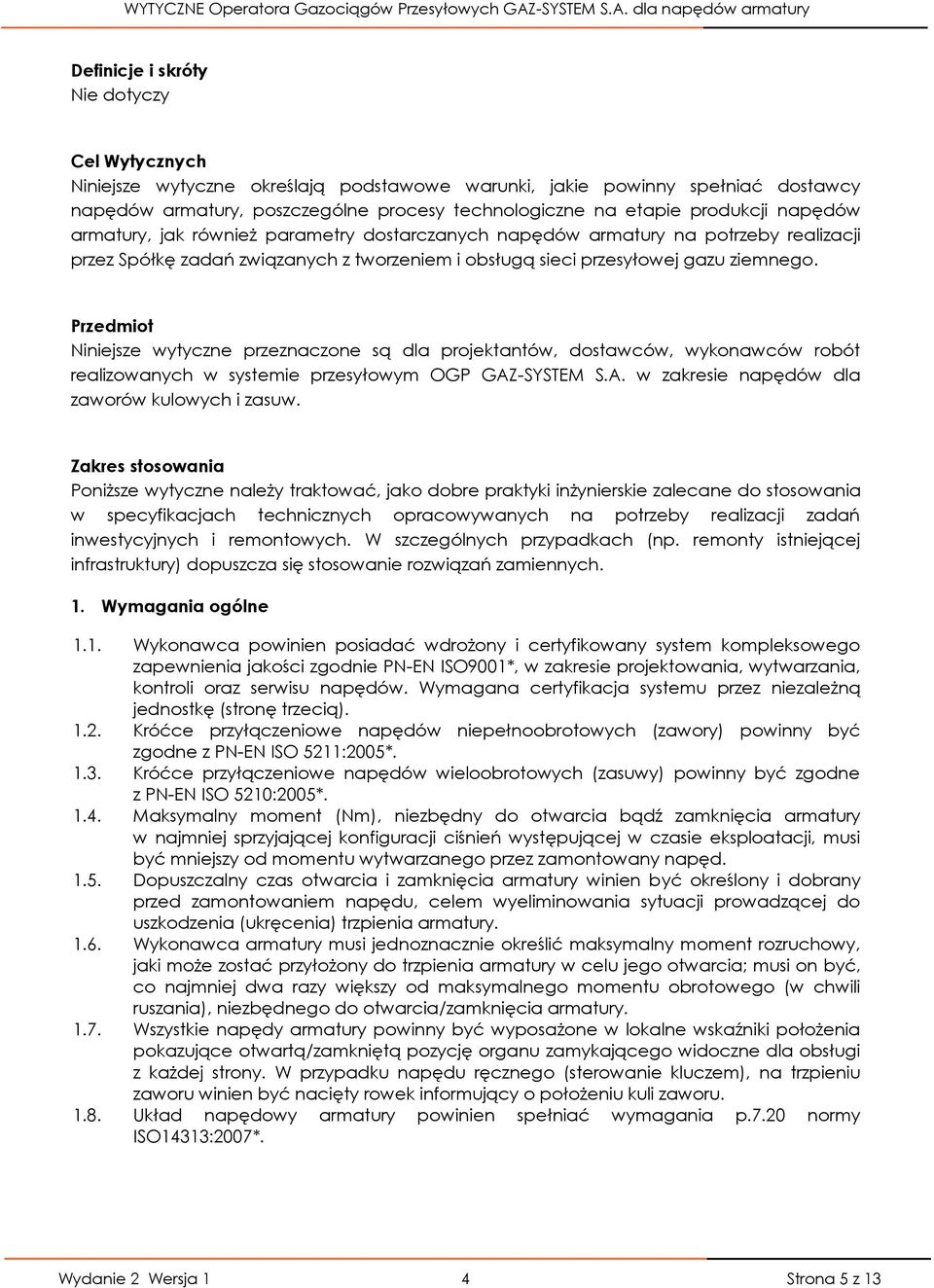

5 Definicje i skróty Nie dotyczy Cel Wytycznych Niniejsze wytyczne określają podstawowe warunki, jakie powinny spełniać dostawcy napędów armatury, poszczególne procesy technologiczne na etapie produkcji napędów armatury, jak również parametry dostarczanych napędów armatury na potrzeby realizacji przez Spółkę zadań związanych z tworzeniem i obsługą sieci przesyłowej gazu ziemnego. Przedmiot Niniejsze wytyczne przeznaczone są dla projektantów, dostawców, wykonawców robót realizowanych w systemie przesyłowym OGP GAZ-SYSTEM S.A. w zakresie napędów dla zaworów kulowych i zasuw. Zakres stosowania Poniższe wytyczne należy traktować, jako dobre praktyki inżynierskie zalecane do stosowania w specyfikacjach technicznych opracowywanych na potrzeby realizacji zadań inwestycyjnych i remontowych. W szczególnych przypadkach (np. remonty istniejącej infrastruktury) dopuszcza się stosowanie rozwiązań zamiennych. 1. Wymagania ogólne 1.1. Wykonawca powinien posiadać wdrożony i certyfikowany system kompleksowego zapewnienia jakości zgodnie PN-EN ISO9001*, w zakresie projektowania, wytwarzania, kontroli oraz serwisu napędów. Wymagana certyfikacja systemu przez niezależną jednostkę (stronę trzecią) Króćce przyłączeniowe napędów niepełnoobrotowych (zawory) powinny być zgodne z PN-EN ISO 5211:2005* Króćce przyłączeniowe napędów wieloobrotowych (zasuwy) powinny być zgodne z PN-EN ISO 5210:2005* Maksymalny moment (Nm), niezbędny do otwarcia bądź zamknięcia armatury w najmniej sprzyjającej konfiguracji ciśnień występującej w czasie eksploatacji, musi być mniejszy od momentu wytwarzanego przez zamontowany napęd Dopuszczalny czas otwarcia i zamknięcia armatury winien być określony i dobrany przed zamontowaniem napędu, celem wyeliminowania sytuacji prowadzącej do uszkodzenia (ukręcenia) trzpienia armatury Wykonawca armatury musi jednoznacznie określić maksymalny moment rozruchowy, jaki może zostać przyłożony do trzpienia armatury w celu jego otwarcia; musi on być, co najmniej dwa razy większy od maksymalnego momentu obrotowego (w chwili ruszania), niezbędnego do otwarcia/zamknięcia armatury Wszystkie napędy armatury powinny być wyposażone w lokalne wskaźniki położenia pokazujące otwartą/zamkniętą pozycję organu zamykającego widoczne dla obsługi z każdej strony. W przypadku napędu ręcznego (sterowanie kluczem), na trzpieniu zaworu winien być nacięty rowek informujący o położeniu kuli zaworu Układ napędowy armatury powinien spełniać wymagania p.7.20 normy ISO14313:2007*. Wydanie 2 Wersja 1 4 Strona 5 z 13

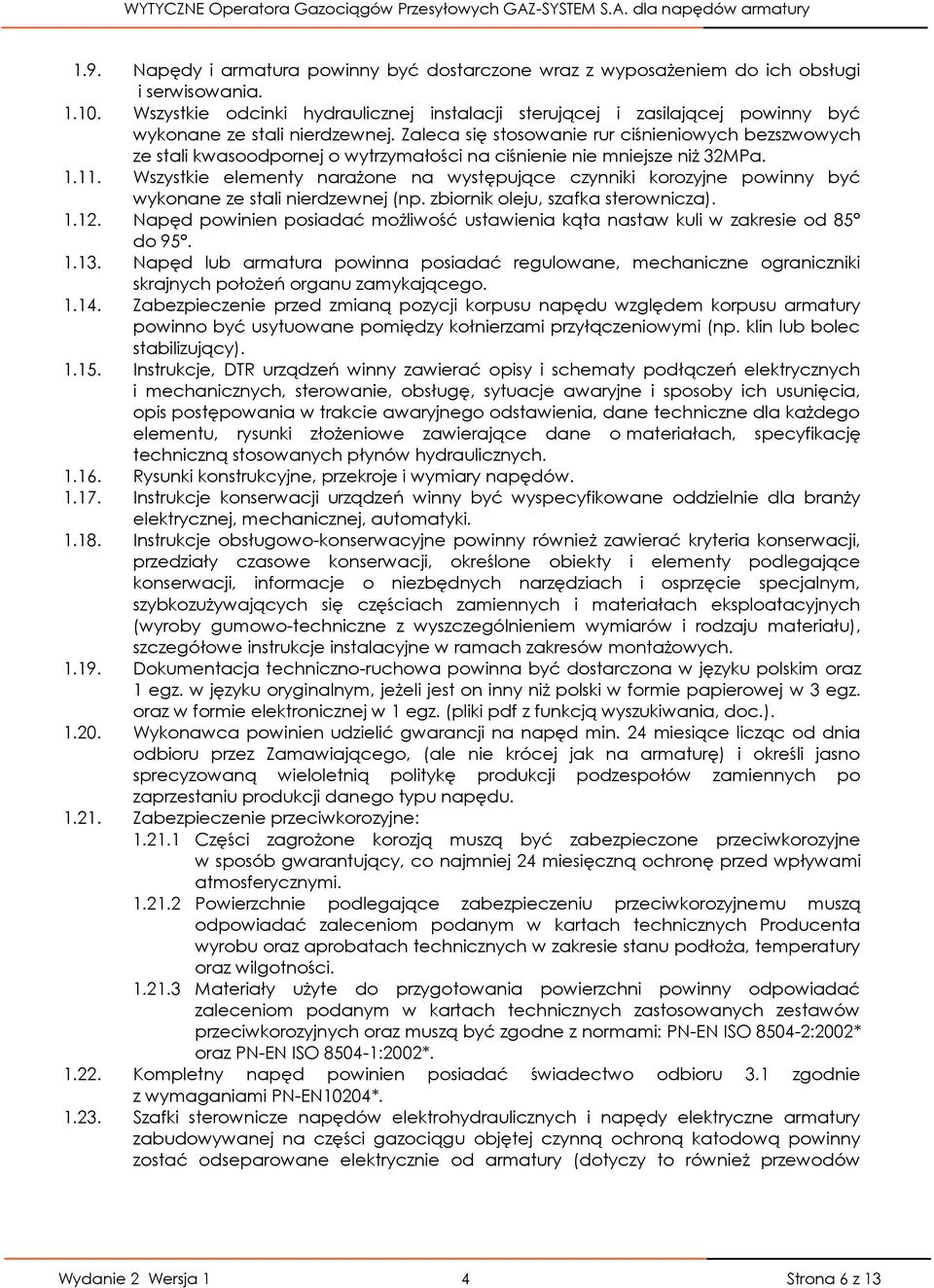

6 1.9. Napędy i armatura powinny być dostarczone wraz z wyposażeniem do ich obsługi i serwisowania Wszystkie odcinki hydraulicznej instalacji sterującej i zasilającej powinny być wykonane ze stali nierdzewnej. Zaleca się stosowanie rur ciśnieniowych bezszwowych ze stali kwasoodpornej o wytrzymałości na ciśnienie nie mniejsze niż 32MPa Wszystkie elementy narażone na występujące czynniki korozyjne powinny być wykonane ze stali nierdzewnej (np. zbiornik oleju, szafka sterownicza) Napęd powinien posiadać możliwość ustawienia kąta nastaw kuli w zakresie od 85 do Napęd lub armatura powinna posiadać regulowane, mechaniczne ograniczniki skrajnych położeń organu zamykającego Zabezpieczenie przed zmianą pozycji korpusu napędu względem korpusu armatury powinno być usytuowane pomiędzy kołnierzami przyłączeniowymi (np. klin lub bolec stabilizujący) Instrukcje, DTR urządzeń winny zawierać opisy i schematy podłączeń elektrycznych i mechanicznych, sterowanie, obsługę, sytuacje awaryjne i sposoby ich usunięcia, opis postępowania w trakcie awaryjnego odstawienia, dane techniczne dla każdego elementu, rysunki złożeniowe zawierające dane o materiałach, specyfikację techniczną stosowanych płynów hydraulicznych Rysunki konstrukcyjne, przekroje i wymiary napędów Instrukcje konserwacji urządzeń winny być wyspecyfikowane oddzielnie dla branży elektrycznej, mechanicznej, automatyki Instrukcje obsługowo-konserwacyjne powinny również zawierać kryteria konserwacji, przedziały czasowe konserwacji, określone obiekty i elementy podlegające konserwacji, informacje o niezbędnych narzędziach i osprzęcie specjalnym, szybkozużywających się częściach zamiennych i materiałach eksploatacyjnych (wyroby gumowo-techniczne z wyszczególnieniem wymiarów i rodzaju materiału), szczegółowe instrukcje instalacyjne w ramach zakresów montażowych Dokumentacja techniczno-ruchowa powinna być dostarczona w języku polskim oraz 1 egz. w języku oryginalnym, jeżeli jest on inny niż polski w formie papierowej w 3 egz. oraz w formie elektronicznej w 1 egz. (pliki pdf z funkcją wyszukiwania, doc.) Wykonawca powinien udzielić gwarancji na napęd min. 24 miesiące licząc od dnia odbioru przez Zamawiającego, (ale nie krócej jak na armaturę) i określi jasno sprecyzowaną wieloletnią politykę produkcji podzespołów zamiennych po zaprzestaniu produkcji danego typu napędu Zabezpieczenie przeciwkorozyjne: Części zagrożone korozją muszą być zabezpieczone przeciwkorozyjne w sposób gwarantujący, co najmniej 24 miesięczną ochronę przed wpływami atmosferycznymi Powierzchnie podlegające zabezpieczeniu przeciwkorozyjnemu muszą odpowiadać zaleceniom podanym w kartach technicznych Producenta wyrobu oraz aprobatach technicznych w zakresie stanu podłoża, temperatury oraz wilgotności Materiały użyte do przygotowania powierzchni powinny odpowiadać zaleceniom podanym w kartach technicznych zastosowanych zestawów przeciwkorozyjnych oraz muszą być zgodne z normami: PN-EN ISO :2002* oraz PN-EN ISO :2002* Kompletny napęd powinien posiadać świadectwo odbioru 3.1 zgodnie z wymaganiami PN-EN10204* Szafki sterownicze napędów elektrohydraulicznych i napędy elektryczne armatury zabudowywanej na części gazociągu objętej czynną ochroną katodową powinny zostać odseparowane elektrycznie od armatury (dotyczy to również przewodów Wydanie 2 Wersja 1 4 Strona 6 z 13

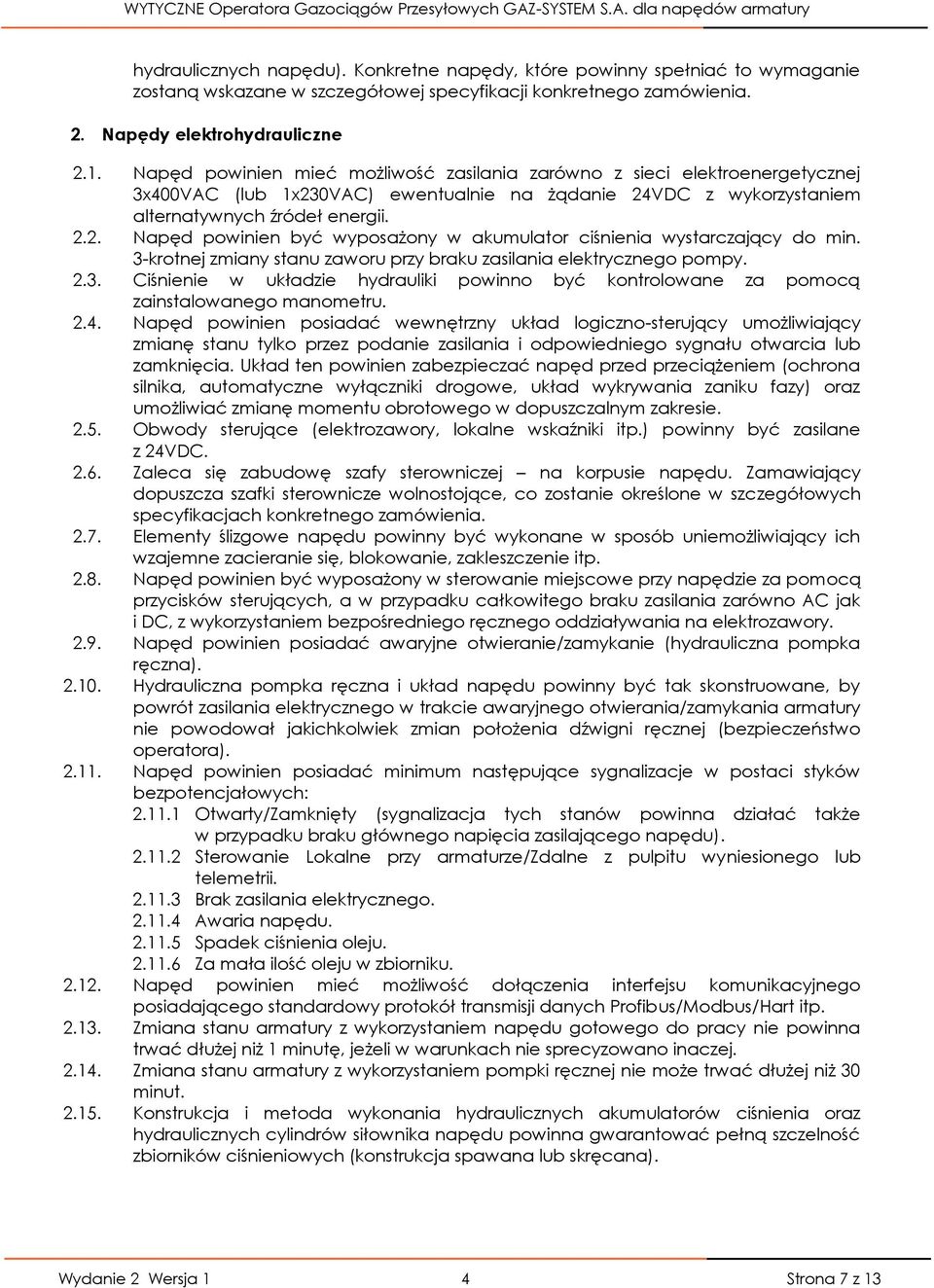

7 hydraulicznych napędu). Konkretne napędy, które powinny spełniać to wymaganie zostaną wskazane w szczegółowej specyfikacji konkretnego zamówienia. 2. Napędy elektrohydrauliczne 2.1. Napęd powinien mieć możliwość zasilania zarówno z sieci elektroenergetycznej 3x400VAC (lub 1x230VAC) ewentualnie na żądanie 24VDC z wykorzystaniem alternatywnych źródeł energii Napęd powinien być wyposażony w akumulator ciśnienia wystarczający do min. 3-krotnej zmiany stanu zaworu przy braku zasilania elektrycznego pompy Ciśnienie w układzie hydrauliki powinno być kontrolowane za pomocą zainstalowanego manometru Napęd powinien posiadać wewnętrzny układ logiczno-sterujący umożliwiający zmianę stanu tylko przez podanie zasilania i odpowiedniego sygnału otwarcia lub zamknięcia. Układ ten powinien zabezpieczać napęd przed przeciążeniem (ochrona silnika, automatyczne wyłączniki drogowe, układ wykrywania zaniku fazy) oraz umożliwiać zmianę momentu obrotowego w dopuszczalnym zakresie Obwody sterujące (elektrozawory, lokalne wskaźniki itp.) powinny być zasilane z 24VDC Zaleca się zabudowę szafy sterowniczej na korpusie napędu. Zamawiający dopuszcza szafki sterownicze wolnostojące, co zostanie określone w szczegółowych specyfikacjach konkretnego zamówienia Elementy ślizgowe napędu powinny być wykonane w sposób uniemożliwiający ich wzajemne zacieranie się, blokowanie, zakleszczenie itp Napęd powinien być wyposażony w sterowanie miejscowe przy napędzie za pomocą przycisków sterujących, a w przypadku całkowitego braku zasilania zarówno AC jak i DC, z wykorzystaniem bezpośredniego ręcznego oddziaływania na elektrozawory Napęd powinien posiadać awaryjne otwieranie/zamykanie (hydrauliczna pompka ręczna) Hydrauliczna pompka ręczna i układ napędu powinny być tak skonstruowane, by powrót zasilania elektrycznego w trakcie awaryjnego otwierania/zamykania armatury nie powodował jakichkolwiek zmian położenia dźwigni ręcznej (bezpieczeństwo operatora) Napęd powinien posiadać minimum następujące sygnalizacje w postaci styków bezpotencjałowych: Otwarty/Zamknięty (sygnalizacja tych stanów powinna działać także w przypadku braku głównego napięcia zasilającego napędu) Sterowanie Lokalne przy armaturze/zdalne z pulpitu wyniesionego lub telemetrii Brak zasilania elektrycznego Awaria napędu Spadek ciśnienia oleju Za mała ilość oleju w zbiorniku Napęd powinien mieć możliwość dołączenia interfejsu komunikacyjnego posiadającego standardowy protokół transmisji danych Profibus/Modbus/Hart itp Zmiana stanu armatury z wykorzystaniem napędu gotowego do pracy nie powinna trwać dłużej niż 1 minutę, jeżeli w warunkach nie sprecyzowano inaczej Zmiana stanu armatury z wykorzystaniem pompki ręcznej nie może trwać dłużej niż 30 minut Konstrukcja i metoda wykonania hydraulicznych akumulatorów ciśnienia oraz hydraulicznych cylindrów siłownika napędu powinna gwarantować pełną szczelność zbiorników ciśnieniowych (konstrukcja spawana lub skręcana). Wydanie 2 Wersja 1 4 Strona 7 z 13

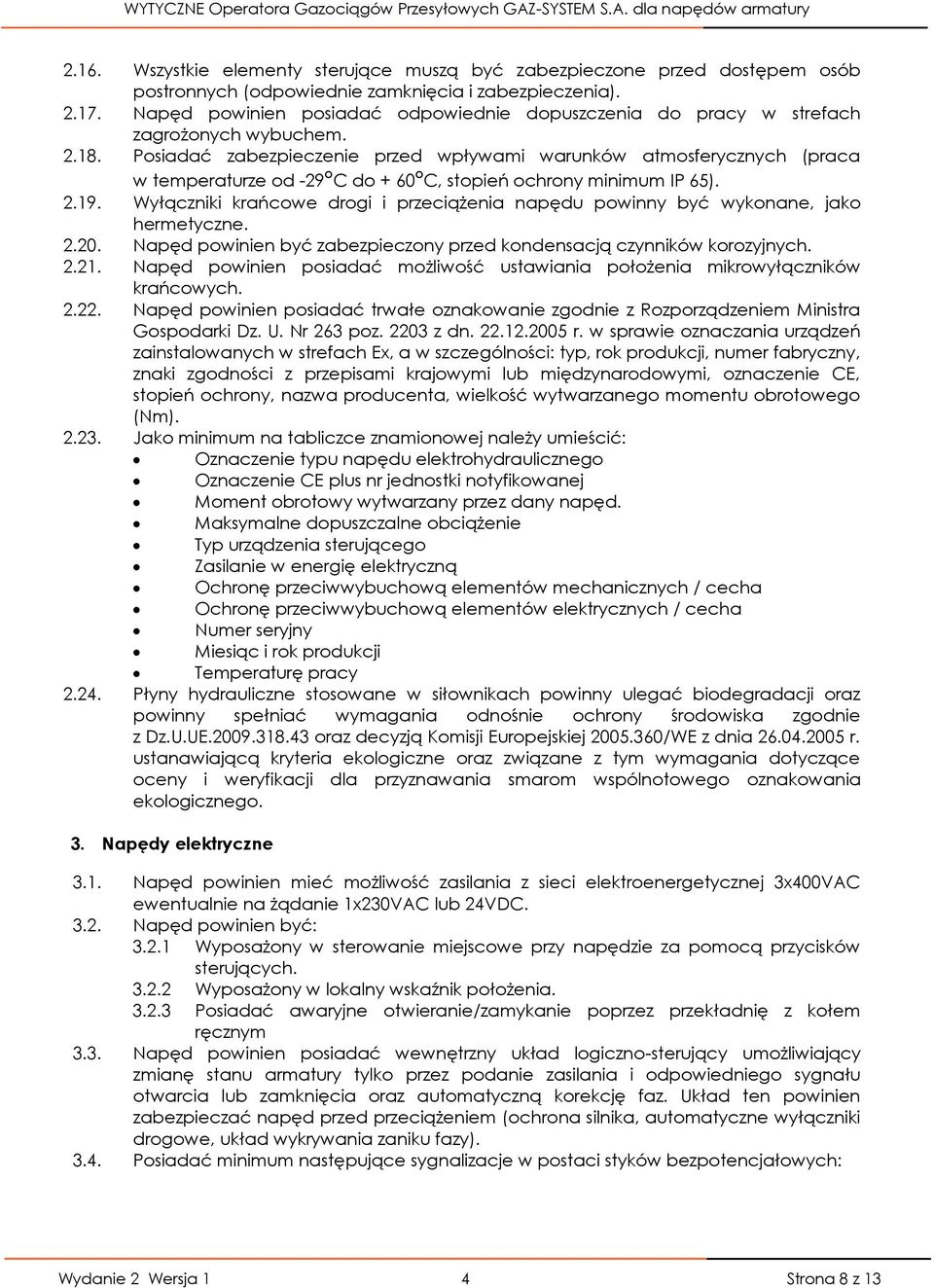

8 2.16. Wszystkie elementy sterujące muszą być zabezpieczone przed dostępem osób postronnych (odpowiednie zamknięcia i zabezpieczenia) Napęd powinien posiadać odpowiednie dopuszczenia do pracy w strefach zagrożonych wybuchem Posiadać zabezpieczenie przed wpływami warunków atmosferycznych (praca w temperaturze od -29 C do + 60 C, stopień ochrony minimum IP 65) Wyłączniki krańcowe drogi i przeciążenia napędu powinny być wykonane, jako hermetyczne Napęd powinien być zabezpieczony przed kondensacją czynników korozyjnych Napęd powinien posiadać możliwość ustawiania położenia mikrowyłączników krańcowych Napęd powinien posiadać trwałe oznakowanie zgodnie z Rozporządzeniem Ministra Gospodarki Dz. U. Nr 263 poz z dn r. w sprawie oznaczania urządzeń zainstalowanych w strefach Ex, a w szczególności: typ, rok produkcji, numer fabryczny, znaki zgodności z przepisami krajowymi lub międzynarodowymi, oznaczenie CE, stopień ochrony, nazwa producenta, wielkość wytwarzanego momentu obrotowego (Nm) Jako minimum na tabliczce znamionowej należy umieścić: Oznaczenie typu napędu elektrohydraulicznego Oznaczenie CE plus nr jednostki notyfikowanej Moment obrotowy wytwarzany przez dany napęd. Maksymalne dopuszczalne obciążenie Typ urządzenia sterującego Zasilanie w energię elektryczną Ochronę przeciwwybuchową elementów mechanicznych / cecha Ochronę przeciwwybuchową elementów elektrycznych / cecha Numer seryjny Miesiąc i rok produkcji Temperaturę pracy Płyny hydrauliczne stosowane w siłownikach powinny ulegać biodegradacji oraz powinny spełniać wymagania odnośnie ochrony środowiska zgodnie z Dz.U.UE oraz decyzją Komisji Europejskiej /WE z dnia r. ustanawiającą kryteria ekologiczne oraz związane z tym wymagania dotyczące oceny i weryfikacji dla przyznawania smarom wspólnotowego oznakowania ekologicznego. 3. Napędy elektryczne 3.1. Napęd powinien mieć możliwość zasilania z sieci elektroenergetycznej 3x400VAC ewentualnie na żądanie 1x230VAC lub 24VDC Napęd powinien być: Wyposażony w sterowanie miejscowe przy napędzie za pomocą przycisków sterujących Wyposażony w lokalny wskaźnik położenia Posiadać awaryjne otwieranie/zamykanie poprzez przekładnię z kołem ręcznym 3.3. Napęd powinien posiadać wewnętrzny układ logiczno-sterujący umożliwiający zmianę stanu armatury tylko przez podanie zasilania i odpowiedniego sygnału otwarcia lub zamknięcia oraz automatyczną korekcję faz. Układ ten powinien zabezpieczać napęd przed przeciążeniem (ochrona silnika, automatyczne wyłączniki drogowe, układ wykrywania zaniku fazy) Posiadać minimum następujące sygnalizacje w postaci styków bezpotencjałowych: Wydanie 2 Wersja 1 4 Strona 8 z 13

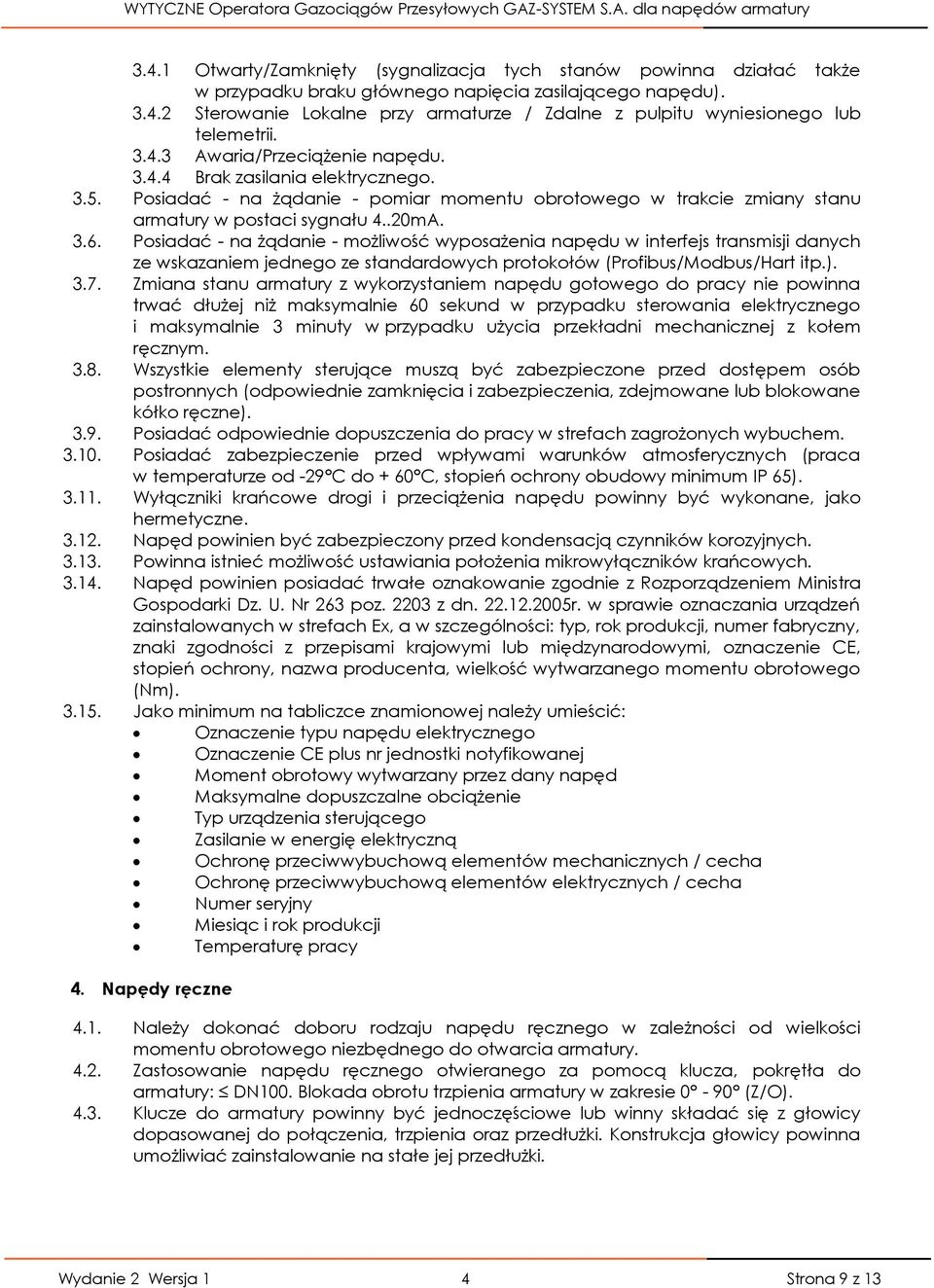

9 3.4.1 Otwarty/Zamknięty (sygnalizacja tych stanów powinna działać także w przypadku braku głównego napięcia zasilającego napędu) Sterowanie Lokalne przy armaturze / Zdalne z pulpitu wyniesionego lub telemetrii Awaria/Przeciążenie napędu Brak zasilania elektrycznego Posiadać - na żądanie - pomiar momentu obrotowego w trakcie zmiany stanu armatury w postaci sygnału 4..20mA Posiadać - na żądanie - możliwość wyposażenia napędu w interfejs transmisji danych ze wskazaniem jednego ze standardowych protokołów (Profibus/Modbus/Hart itp.) Zmiana stanu armatury z wykorzystaniem napędu gotowego do pracy nie powinna trwać dłużej niż maksymalnie 60 sekund w przypadku sterowania elektrycznego i maksymalnie 3 minuty w przypadku użycia przekładni mechanicznej z kołem ręcznym Wszystkie elementy sterujące muszą być zabezpieczone przed dostępem osób postronnych (odpowiednie zamknięcia i zabezpieczenia, zdejmowane lub blokowane kółko ręczne) Posiadać odpowiednie dopuszczenia do pracy w strefach zagrożonych wybuchem Posiadać zabezpieczenie przed wpływami warunków atmosferycznych (praca w temperaturze od -29 C do + 60 C, stopień ochrony obudowy minimum IP 65) Wyłączniki krańcowe drogi i przeciążenia napędu powinny być wykonane, jako hermetyczne Napęd powinien być zabezpieczony przed kondensacją czynników korozyjnych Powinna istnieć możliwość ustawiania położenia mikrowyłączników krańcowych Napęd powinien posiadać trwałe oznakowanie zgodnie z Rozporządzeniem Ministra Gospodarki Dz. U. Nr 263 poz z dn r. w sprawie oznaczania urządzeń zainstalowanych w strefach Ex, a w szczególności: typ, rok produkcji, numer fabryczny, znaki zgodności z przepisami krajowymi lub międzynarodowymi, oznaczenie CE, stopień ochrony, nazwa producenta, wielkość wytwarzanego momentu obrotowego (Nm) Jako minimum na tabliczce znamionowej należy umieścić: Oznaczenie typu napędu elektrycznego Oznaczenie CE plus nr jednostki notyfikowanej Moment obrotowy wytwarzany przez dany napęd Maksymalne dopuszczalne obciążenie Typ urządzenia sterującego Zasilanie w energię elektryczną Ochronę przeciwwybuchową elementów mechanicznych / cecha Ochronę przeciwwybuchową elementów elektrycznych / cecha Numer seryjny Miesiąc i rok produkcji Temperaturę pracy 4. Napędy ręczne 4.1. Należy dokonać doboru rodzaju napędu ręcznego w zależności od wielkości momentu obrotowego niezbędnego do otwarcia armatury Zastosowanie napędu ręcznego otwieranego za pomocą klucza, pokrętła do armatury: DN100. Blokada obrotu trzpienia armatury w zakresie 0-90 (Z/O) Klucze do armatury powinny być jednoczęściowe lub winny składać się z głowicy dopasowanej do połączenia, trzpienia oraz przedłużki. Konstrukcja głowicy powinna umożliwiać zainstalowanie na stałe jej przedłużki. Wydanie 2 Wersja 1 4 Strona 9 z 13

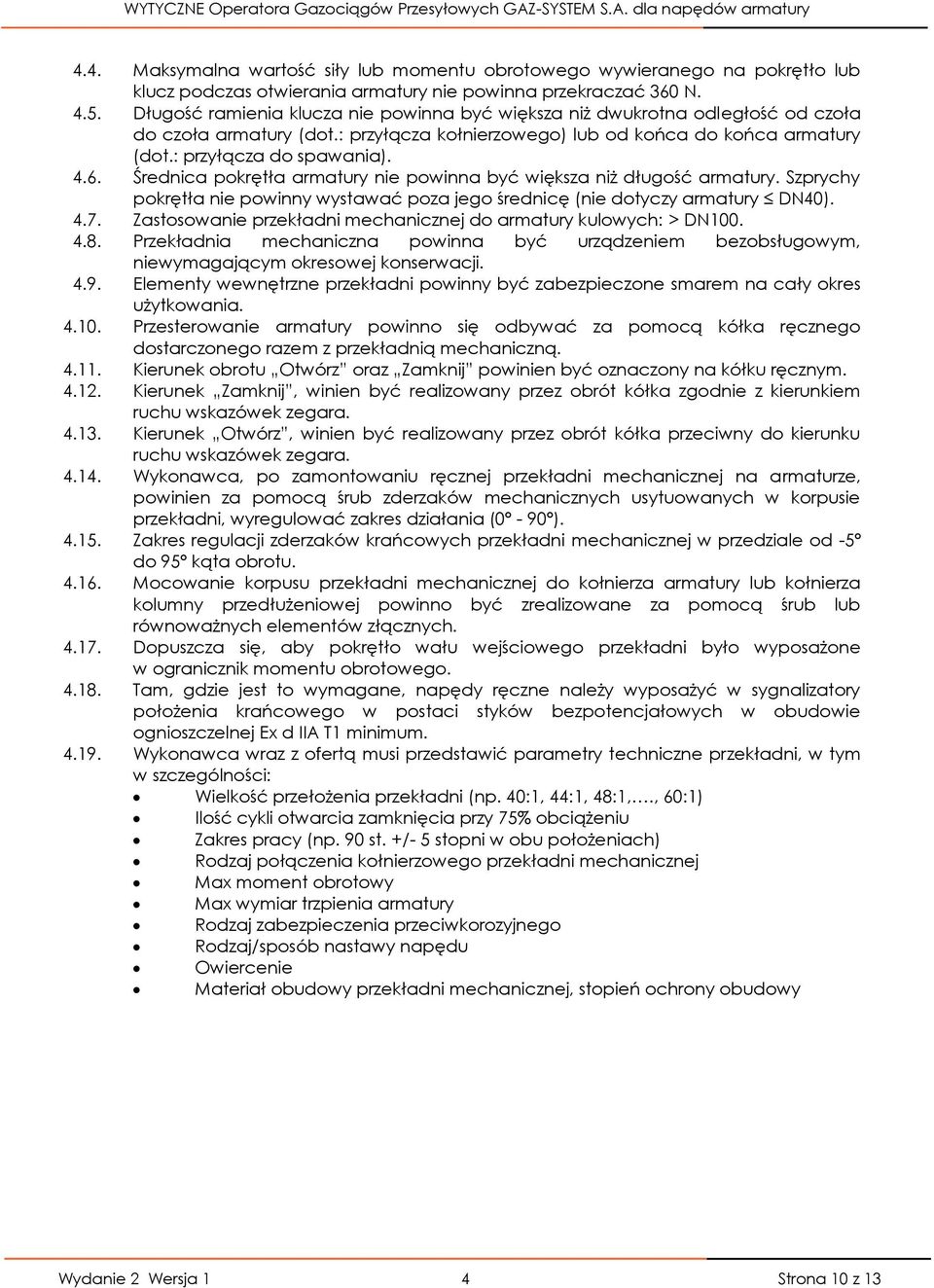

10 4.4. Maksymalna wartość siły lub momentu obrotowego wywieranego na pokrętło lub klucz podczas otwierania armatury nie powinna przekraczać 360 N Długość ramienia klucza nie powinna być większa niż dwukrotna odległość od czoła do czoła armatury (dot.: przyłącza kołnierzowego) lub od końca do końca armatury (dot.: przyłącza do spawania) Średnica pokrętła armatury nie powinna być większa niż długość armatury. Szprychy pokrętła nie powinny wystawać poza jego średnicę (nie dotyczy armatury DN40) Zastosowanie przekładni mechanicznej do armatury kulowych: > DN Przekładnia mechaniczna powinna być urządzeniem bezobsługowym, niewymagającym okresowej konserwacji Elementy wewnętrzne przekładni powinny być zabezpieczone smarem na cały okres użytkowania Przesterowanie armatury powinno się odbywać za pomocą kółka ręcznego dostarczonego razem z przekładnią mechaniczną Kierunek obrotu Otwórz oraz Zamknij powinien być oznaczony na kółku ręcznym Kierunek Zamknij, winien być realizowany przez obrót kółka zgodnie z kierunkiem ruchu wskazówek zegara Kierunek Otwórz, winien być realizowany przez obrót kółka przeciwny do kierunku ruchu wskazówek zegara Wykonawca, po zamontowaniu ręcznej przekładni mechanicznej na armaturze, powinien za pomocą śrub zderzaków mechanicznych usytuowanych w korpusie przekładni, wyregulować zakres działania (0º - 90º) Zakres regulacji zderzaków krańcowych przekładni mechanicznej w przedziale od -5º do 95º kąta obrotu Mocowanie korpusu przekładni mechanicznej do kołnierza armatury lub kołnierza kolumny przedłużeniowej powinno być zrealizowane za pomocą śrub lub równoważnych elementów złącznych Dopuszcza się, aby pokrętło wału wejściowego przekładni było wyposażone w ogranicznik momentu obrotowego Tam, gdzie jest to wymagane, napędy ręczne należy wyposażyć w sygnalizatory położenia krańcowego w postaci styków bezpotencjałowych w obudowie ognioszczelnej Ex d IIA T1 minimum Wykonawca wraz z ofertą musi przedstawić parametry techniczne przekładni, w tym w szczególności: Wielkość przełożenia przekładni (np. 40:1, 44:1, 48:1,., 60:1) Ilość cykli otwarcia zamknięcia przy 75% obciążeniu Zakres pracy (np. 90 st. +/- 5 stopni w obu położeniach) Rodzaj połączenia kołnierzowego przekładni mechanicznej Max moment obrotowy Max wymiar trzpienia armatury Rodzaj zabezpieczenia przeciwkorozyjnego Rodzaj/sposób nastawy napędu Owiercenie Materiał obudowy przekładni mechanicznej, stopień ochrony obudowy Wydanie 2 Wersja 1 4 Strona 10 z 13

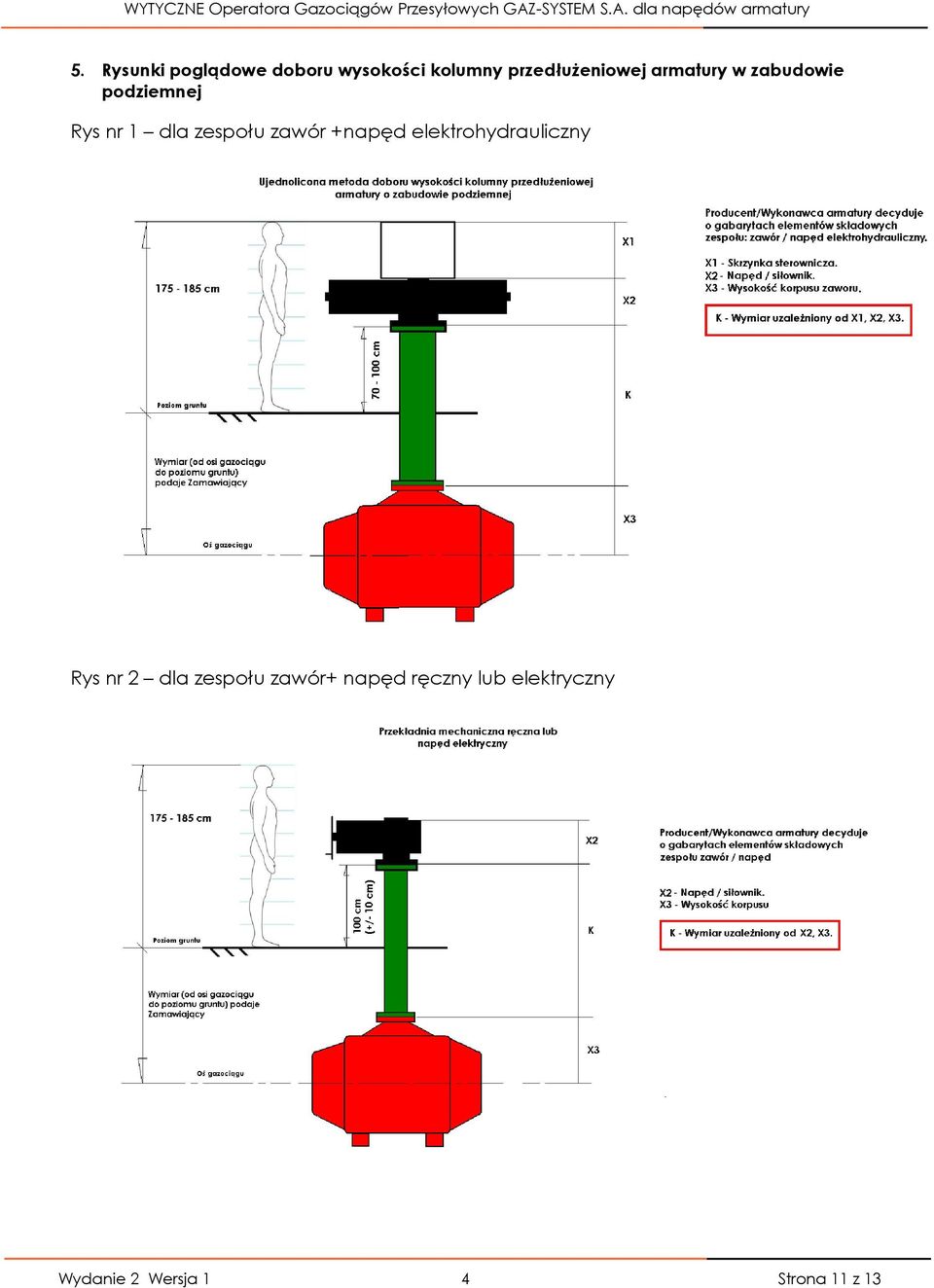

11 5. Rysunki poglądowe doboru wysokości kolumny przedłużeniowej armatury w zabudowie podziemnej Rys nr 1 dla zespołu zawór +napęd elektrohydrauliczny Rys nr 2 dla zespołu zawór+ napęd ręczny lub elektryczny Wydanie 2 Wersja 1 4 Strona 11 z 13

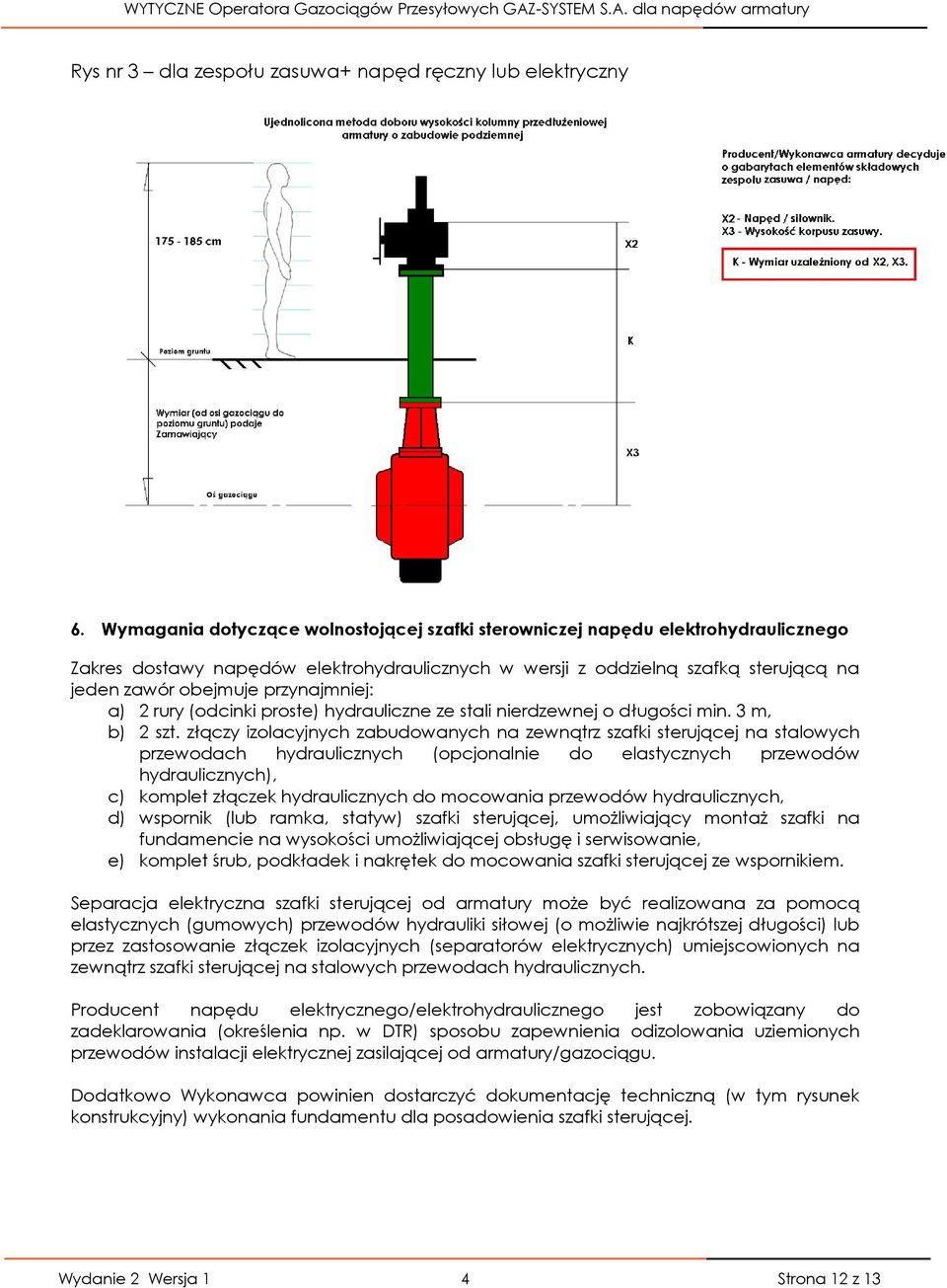

12 Rys nr 3 dla zespołu zasuwa+ napęd ręczny lub elektryczny 6. Wymagania dotyczące wolnostojącej szafki sterowniczej napędu elektrohydraulicznego Zakres dostawy napędów elektrohydraulicznych w wersji z oddzielną szafką sterującą na jeden zawór obejmuje przynajmniej: a) 2 rury (odcinki proste) hydrauliczne ze stali nierdzewnej o długości min. 3 m, b) 2 szt. złączy izolacyjnych zabudowanych na zewnątrz szafki sterującej na stalowych przewodach hydraulicznych (opcjonalnie do elastycznych przewodów hydraulicznych), c) komplet złączek hydraulicznych do mocowania przewodów hydraulicznych, d) wspornik (lub ramka, statyw) szafki sterującej, umożliwiający montaż szafki na fundamencie na wysokości umożliwiającej obsługę i serwisowanie, e) komplet śrub, podkładek i nakrętek do mocowania szafki sterującej ze wspornikiem. Separacja elektryczna szafki sterującej od armatury może być realizowana za pomocą elastycznych (gumowych) przewodów hydrauliki siłowej (o możliwie najkrótszej długości) lub przez zastosowanie złączek izolacyjnych (separatorów elektrycznych) umiejscowionych na zewnątrz szafki sterującej na stalowych przewodach hydraulicznych. Producent napędu elektrycznego/elektrohydraulicznego jest zobowiązany do zadeklarowania (określenia np. w DTR) sposobu zapewnienia odizolowania uziemionych przewodów instalacji elektrycznej zasilającej od armatury/gazociągu. Dodatkowo Wykonawca powinien dostarczyć dokumentację techniczną (w tym rysunek konstrukcyjny) wykonania fundamentu dla posadowienia szafki sterującej. Wydanie 2 Wersja 1 4 Strona 12 z 13

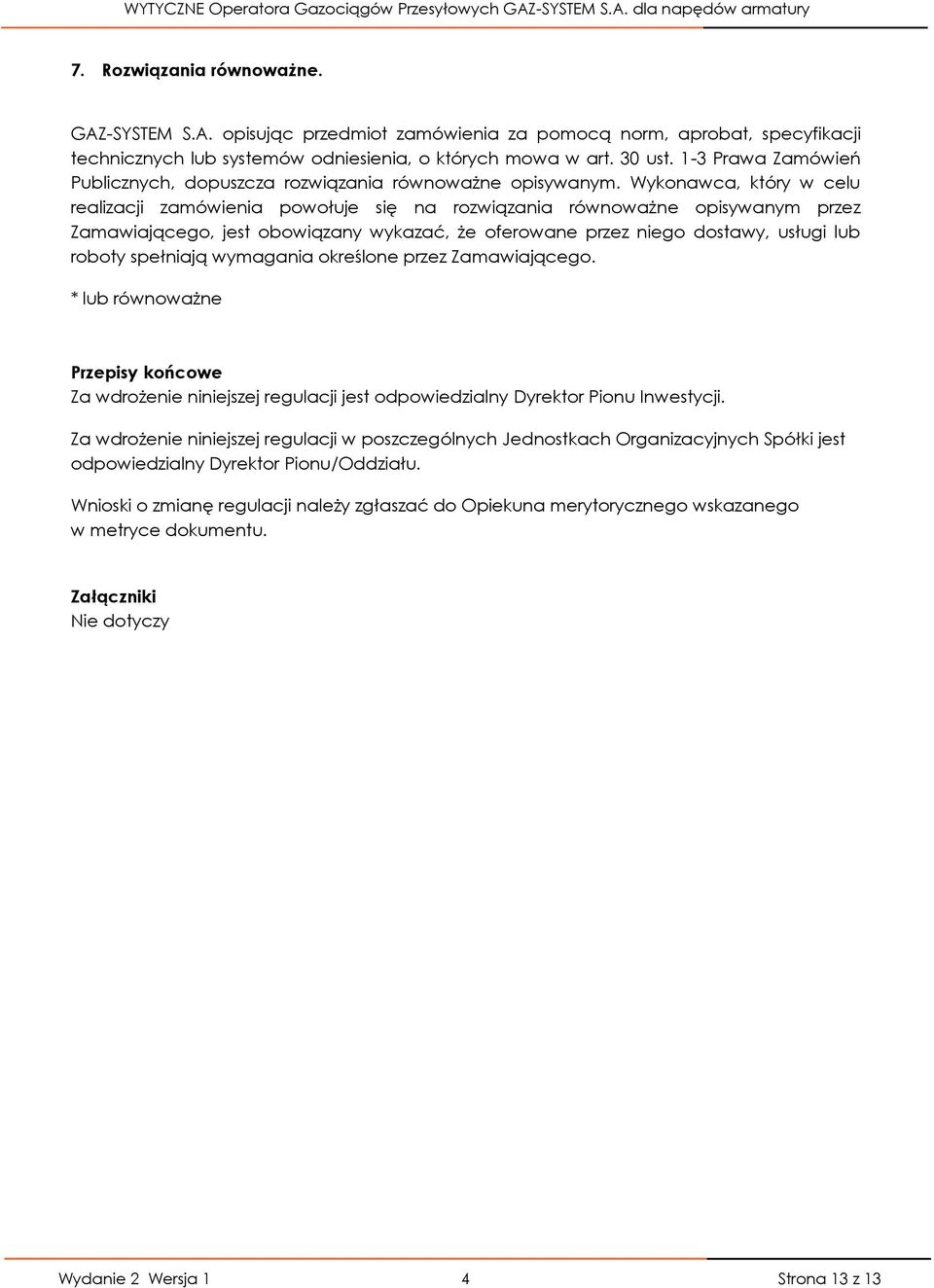

13 7. Rozwiązania równoważne. GAZ-SYSTEM S.A. opisując przedmiot zamówienia za pomocą norm, aprobat, specyfikacji technicznych lub systemów odniesienia, o których mowa w art. 30 ust. 1-3 Prawa Zamówień Publicznych, dopuszcza rozwiązania równoważne opisywanym. Wykonawca, który w celu realizacji zamówienia powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty spełniają wymagania określone przez Zamawiającego. * lub równoważne Przepisy końcowe Za wdrożenie niniejszej regulacji jest odpowiedzialny Dyrektor Pionu Inwestycji. Za wdrożenie niniejszej regulacji w poszczególnych Jednostkach Organizacyjnych Spółki jest odpowiedzialny Dyrektor Pionu/Oddziału. Wnioski o zmianę regulacji należy zgłaszać do Opiekuna merytorycznego wskazanego w metryce dokumentu. Załączniki Nie dotyczy Wydanie 2 Wersja 1 4 Strona 13 z 13
