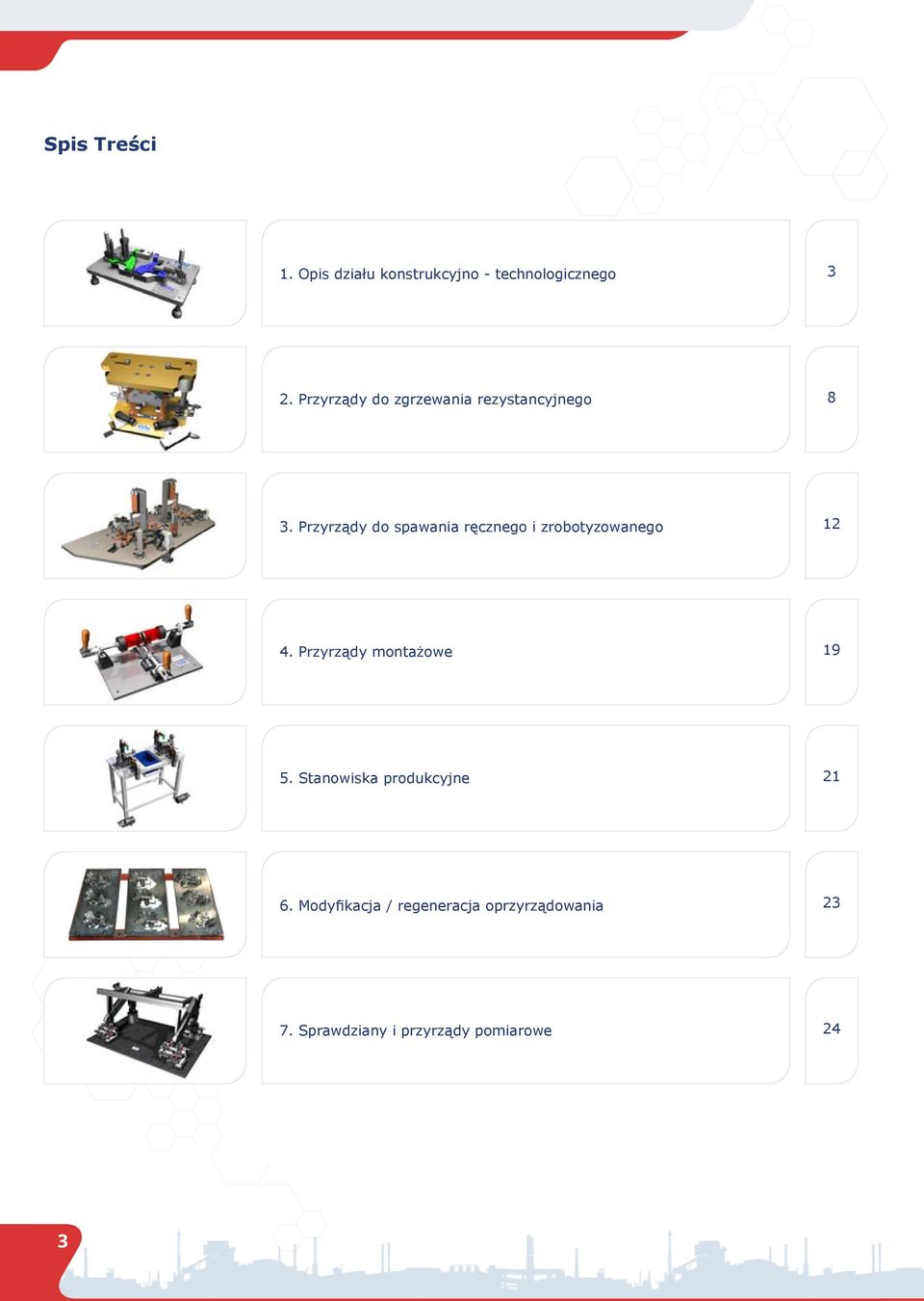

2 Spis Treści 1. Opis działu konstrukcyjno - technologicznego 3 2. Przyrządy do zgrzewania rezystancyjnego 8 3. Przyrządy do spawania ręcznego i zrobotyzowanego Przyrządy montażowe Stanowiska produkcyjne Modyfikacja / regeneracja oprzyrządowania Sprawdziany i przyrządy pomiarowe 24 3

3 1. OPIS DZIAŁU KONSTRUKCYJNO-TECHNOLOGICZNEGO Wychodząc naprzeciw oczekiwaniom naszych Klientów w 2003 roku powiększyliśmy zespół doświadczonych inżynierów w naszym biurze konstrukcyjnym. Obecnie ściśle współpracujemy z działami planowania i rozwoju firm branży Automotive. Wieloletnie doświadczenie naszych pracowników, poparte projektowaniem i modelowaniem w programach CAD 2D i 3D, gwarantuje szybkie opracowywanie optymalnych rozwiązań konstrukcyjnych. 4

4 OPIS DZIAŁU KONSTRUKCYJNO-TECHNOLOGICZNEGO Różnorodność realizowanych przez naszą firmę projektów wynika ze zmienności zapotrzebowań Klientów. Trzon działalności stanowią przyrządy do: zgrzewania rezystancyjnego, spawania, montażu, stanowiska produkcyjne oraz sprawdziany. Podejmujemy się również modyfikacji istniejącego oprzyrządowania oraz produkcji dublerów zużytych przyrządów wraz z wykonaniem dokumentacji. Bazując na wieloletnim doświadczeniu proponujemy zastosowanie optymalnych materiałów, docisków oraz czujników do zadanej aplikacji i warunków pracy. Współpracujemy tylko z renomowanymi i sprawdzonymi producentami części znormalizowanych. DESTACO SMC FESTO PNEUMAT SYSTEM PARKER NORELEM AMF ELESA&GANTER BOSCH REXROTH HIWIN TURCK METALIMPEX 5

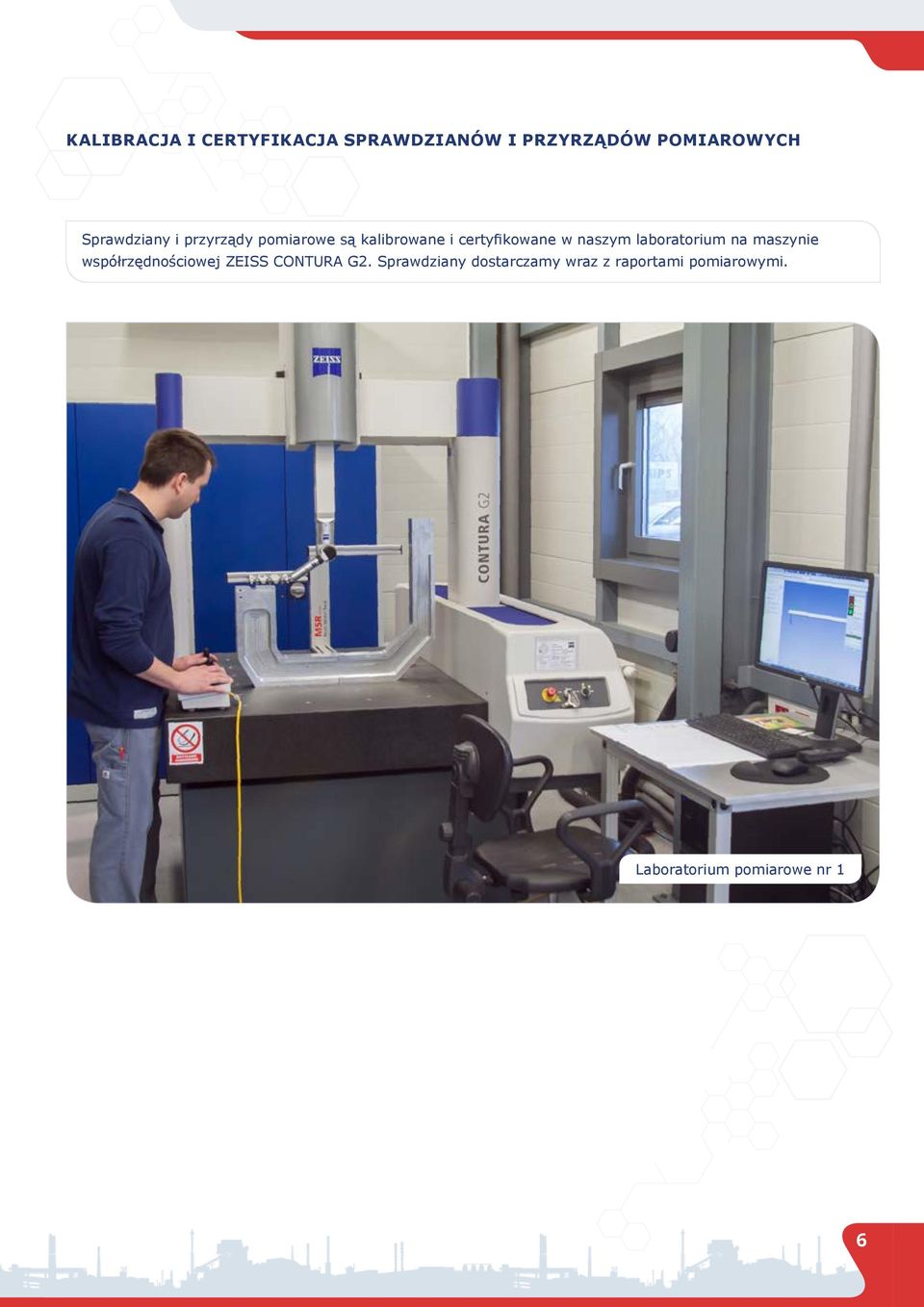

5 KALIBRACJA I CERTYFIKACJA SPRAWDZIANÓW I PRZYRZĄDÓW POMIAROWYCH Sprawdziany i przyrządy pomiarowe są kalibrowane i certyfikowane w naszym laboratorium na maszynie współrzędnościowej ZEISS CONTURA G2. Sprawdziany dostarczamy wraz z raportami pomiarowymi. Laboratorium pomiarowe nr 1 6

6 Laboratorium pomiarowe nr 1 jest wyposażone w następujący sprzęt: - Współrzędnościowa Maszyna Pomiarowa Zeiss Contura G2. Zakres pomiarowy 700x1000x600 mm - Twardościomierz RB-1PC Aquastyle - Konduktometr SIGMASCOPE Fischer - Twardościomierz TH-1100 INNOVATEST - Sprawdziany stożkowe (wewnętrzne i zewnętrzne) Zeiss Contura G2 7

7 Laboratorium pomiarowe nr 2 jest wyposażone w następujący sprzęt: - Mikroskop pomiarowy: Vision Engineering - Hawk - Waga laboratoryjna: Kern - ABT 220-4M - Twardościomierz: Bareiss Prüfgerätebau GmbH - Digi Test II - Mikroskop stereoskopowy: Vision Engineering - SX25 - Komora badań cieplnych: WAMED - KBC-18G Laboratorium pomiarowe nr 2 8

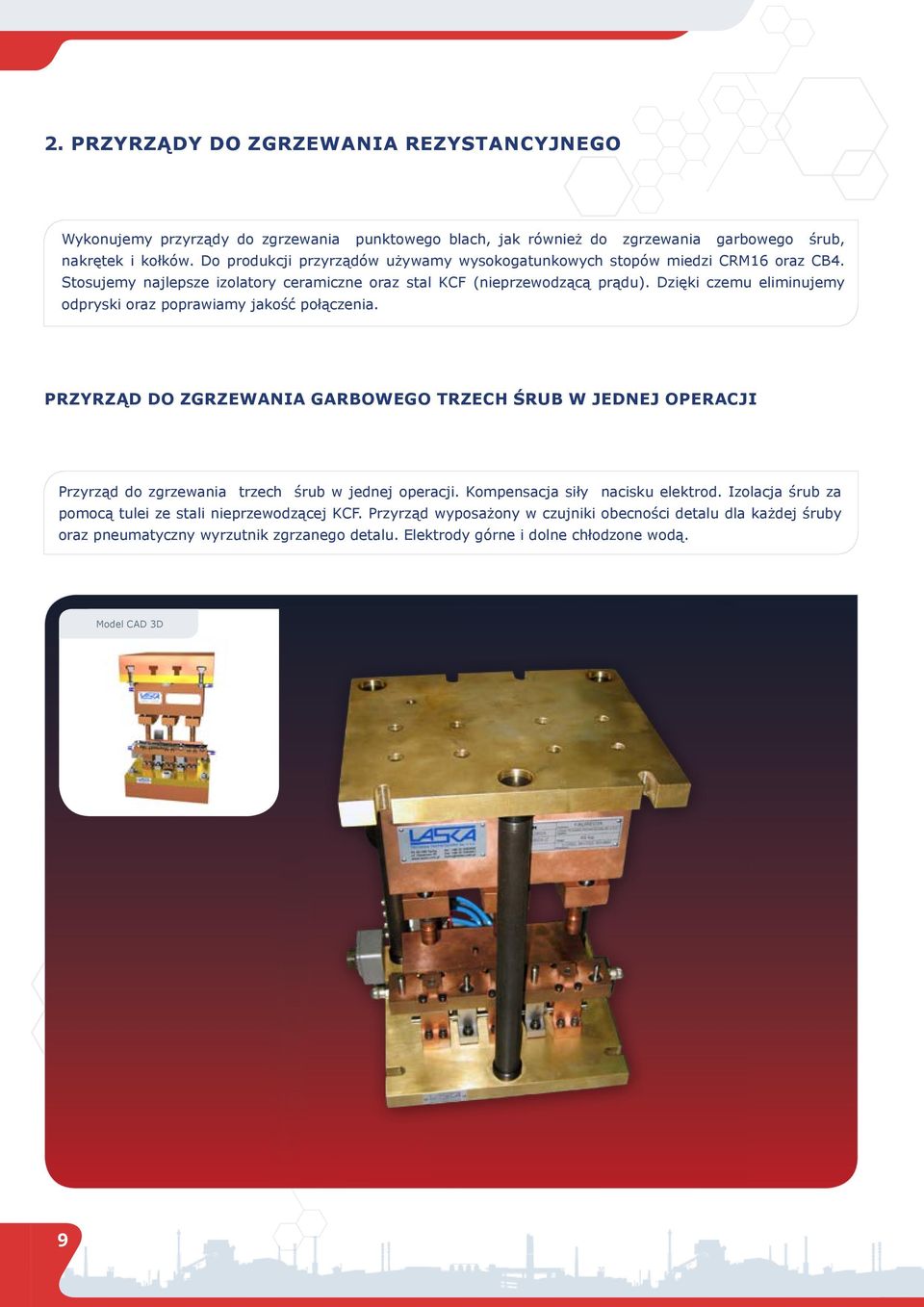

8 2. Przyrządy do zgrzewania rezystancyjnego Wykonujemy przyrządy do zgrzewania punktowego blach, jak również do zgrzewania garbowego śrub, nakrętek i kołków. Do produkcji przyrządów używamy wysokogatunkowych stopów miedzi CRM16 oraz CB4. Stosujemy najlepsze izolatory ceramiczne oraz stal KCF (nieprzewodzącą prądu). Dzięki czemu eliminujemy odpryski oraz poprawiamy jakość połączenia. PRZYRZĄD DO ZGRZEWANIA GARBOWEGO TRZECH ŚRUB W JEDNEJ OPERACJI Przyrząd do zgrzewania trzech śrub w jednej operacji. Kompensacja siły nacisku elektrod. Izolacja śrub za pomocą tulei ze stali nieprzewodzącej KCF. Przyrząd wyposażony w czujniki obecności detalu dla każdej śruby oraz pneumatyczny wyrzutnik zgrzanego detalu. Elektrody górne i dolne chłodzone wodą. 9

9 PRZYRZĄD DO ZGRZEWANIA GARBOWEGO NAKRĘTKI Przyrząd do zgrzewania nakrętki. Zabezpieczenie gwintu przed odpryskami za pomocą kołka wykonanego ze stali nieprzewodzącej KCF. Przyrząd wyposażony w czujnik obecności detalu oraz gniazdo do kodowania numeru narzędzia. Elektrody dolna i górna chłodzone wodą. Przyrząd wyposażony w specjalne haki umożliwiające szybki montaż na zgrzewarce. Słupy montażowe ułatwiają montaż oraz przechowywanie przyrządu. 10

10 PRZYRZĄD DO ZGRZEWANIA GARBOWEGO NAKRĘTEK W DWÓCH DETALACH PRZY JEDNEJ OPERACJI Przyrząd do zgrzewania dwóch nakrętek w dwóch detalach w jednej operacji. Główne elementy przyrządu wykonane z miedzi stopowej CRM16 oraz CB4. Specjalnie zaprojektowane kołki ceramiczne centrują zgrzewane nakrętki w otworach oraz zabezpieczają ich gwinty przed odpryskami. Przyrząd wyposażony w słupy prowadzące i centrujące górną cześć przyrządu z dolną. Kompensacja siły nacisku obu górnych elektrod. Elektrody dolne i górne chłodzone są wodą. 11

11 PRZYRZĄD DO ZGRZEWANIA PUNKTOWEGO BLACH Przyrząd do zgrzewania punktowego dwóch blach. Zgrzewanie za pomocą manualnych kleszczy zgrzewalniczych. Bazowanie zgrzewanego detalu za pomocą docisków ręcznych. Konstrukcja stołu wykonana z profili stalowych, spawanych i lakierowanych proszkowo. 12

12 3. Przyrządy do spawania ręcznego i zrobotyzowanego Wykonujemy przyrządy do spawania ręcznego, w których do bazowania detali używane są dociski ręczne. W naszej ofercie są również przyrządy dostosowane do zrobotyzowanych gniazd spawalniczych wraz z kompletnym zestawem czujników i docisków pneumatycznych. PRZYRZĄD DO SPAWANIA ZROBOTYZOWANEGO KOŁKA DO BLACHY Przyrząd do spawania zrobotyzowanego, wyposażony w dociski pneumatyczne (przeznaczone do ciężkich warunków pracy) oraz w czujniki położenia pozycji tłoczyska. Instalacja pneumatyczna wykonana z przewodów miedzianych. Elementy bazowe wykonane ze stali ulepszanej cieplnie i pokryte specjalną powłoką antyodpryskową. 13

13 PRZYRZĄD DO SPAWANIA ZROBOTYZOWANEGO Elementów siedzeń samochodowych Przyrząd umieszczony w zrobotyzowanym gnieździe spawalniczym, na stole obrotowym sterowanym programatorem PLC. Przyrząd wyposażony w pneumatyczne dociski pozycjonujące detal i osłony antyodpryskowe detalu. Wszystkie powierzchnie przyrządu zabezpieczone przed odpryskami spawalniczymi. 14

14 PRZYRZĄD DO SPAWANIA ZROBOTYZOWANEGO DETALU SKŁADAJĄCEGO SIĘ Z SZEŚCIU ELEMENTÓW Przyrząd do spawania zespołu sześciu elementów w kabinie zrobotyzowanej. Przyrząd wyposażony w dociski pneumatyczne oraz układ automatycznego zamykania z tzw. zaworem dwuręcznym. Płyta przyrządu oraz wszystkie elementy bazujące detal zabezpieczone specjalną powłoką antyodpryskową. Każdy element bazowy wyposażony w system regulacji położenia spawanego detalu. 15

15 PRZYRZĄD DO SPAWANIA RĘCZNEGO ELEMENTÓW KAROSERII SAMOCHODOWEJ Przyrząd do spawania ręcznego, umieszczony na obrotowej ramie w celu lepszego dostępu dla spawacza. Nożny mechanizm zwalniający blokadę obrotu. Solidna stalowa konstrukcja spawana i lakierowana proszkowo. Każdy element bazowy wyposażony w regulację położenia spawanych detali w trzech osiach za pomocą podkładek dystansowych. 16

16 PRZYRZĄD DO SPAWANIA RĘCZNEGO ELEMENTÓW SPECJALNEJ WERSJI SIEDZENIA SAMOCHODOWEGO Przyrząd do spawania dodatkowych elementów dla specjalnej wersji siedzenia samochodowego. Przyrząd na wsporniku umieszczonym na platformie. Platforma na kołach wyposażonych w hamulce. Wspornik z regulacją wysokości oraz z mechanizmem umożliwiającym obrót przyrządu w dwóch osiach. Wszystkie elementy przyrządu zabezpieczone przed odpryskami. Elementy bazujące wykonane ze stali ulepszonej cieplnie i wyposażone w system regulacji położenia spawanych detali w trzech osiachy. 17

17 PRZYRZĄD DO SPAWANIA RUR GIĘTYCH Przyrząd do spawania rur giętych, wyposażony w dociski pneumatyczne oraz układ automatycznego zamykania z tzw. zaworem dwuręcznym. Wszystkie elementy przyrządu zabezpieczone przed odpryskami specjalną powłoką. Stół roboczy przyrządu z regulacją wysokości oraz regulacją kątową. 18

18 PRZYRZĄD DO SPAWANIA RĘCZNEGO ELEMENTÓW DO SPORTOWEJ WERSJI SIEDZENIA SAMOCHODOWEGO Przyrząd do spawania ręcznego elementów wzmocnienia dla sportowej wersji siedzeń samochodowych. Przyrząd wyposażony w dociski ręczne oraz wózki prowadzące cały zespół utrzymujący spawany detal. Wszystkie elementy bazujące detal wyposażone w regulację położenia w trzech osiach. Przyrząd zabezpieczony przed odpryskami spawalniczymi specjalną powłoką galwaniczną. Spawany detal zabezpieczony przed odpryskami spawalniczymi za pomocą odpowiednio wyprofilowanych osłon miedzianych. 19

19 4. Przyrządy montażowe Projektujemy i wykonujemy przyrządy montażowe dla linii montażowych jak i samodzielne gniazda do montowania podzespołów i zespołów. Gniazda mogą być wykonane jako stanowiska ręczne lub zmechanizowane wraz z całym oprzyrządowaniem. Stanowiska wykonujemy w oparciu o profile aluminiowe lub spawane profile stalowe, lakierowane proszkowo. SPECJALNE PALETY TRANSPORTOWE DLA LINII MONTAŻOWYCH Palety transportowe oparte o system BOSCH Rexroth, dostosowane pod indywidualne wymogi Klienta. Elementy konstrukcyjne wykonane ze stali ulepszonej cieplnie. Elementy bazujące aby nie uszkodzić powłoki lakierniczej detalu zostały wykonane z wysoko wytrzymałego tworzywa sztucznego, cechującego się dodatkowo podwyższoną wytrzymałością na ścieranie. 20

20 PRZYRZĄD DO MONTAŻU ELEMENTU MECHANIZMU REGULACJI KĄTA POCHYLENIA SIEDZENIA SAMOCHODOWEGO Przyrząd do montażu elementów mechanizmu regulacji kąta oparcia siedzenia samochodowego. Montaż za pomocą docisków ręcznych pełniących funkcję małej prasy. Kompensacja siły nacisku oraz zabezpieczenie przed odkształceniem montowanych detali za pomocą zderzaków elastomerowych. 21

21 5. STANOWISKA PRODUKCYJNE Budujemy różnego rodzaju stanowiska produkcyjne, takie jak kabiny spawalnicze, stoły montażowe czy też kabiny do przypawania kołków. Stanowiska produkcyjne budujemy z profili aluminiowych typu BOSCH Rexroth lub z profili stalowych, spawanych i lakierowanych proszkowo. KOMPLETNE STANOWISKO PRODUKCYJNE DO PRZYPAWANIA KOŁKÓW Stanowisko do ręcznego przypawania trzpieni Nelson, wyposażone w elektrycznie podnoszony i opuszczany stół roboczy oraz pneumatyczny uchwyt detalu. 22

22 STANOWISKO PRODUKCYJNE DO ZGRZEWANIA KOŁKÓW Stanowisko do zgrzewania kołków. Konstrukcja stołu wykonana z profili stalowych, spawanych i lakierowanych proszkowo. Płyta przyrządu wykonana ze stali pokrytej powłoką odporną na odpryski spawalnicze. Stanowisko wyposażone w pneumatyczne dociski ustalające pozycję zgrzewanego detalu. Wszystkie elementy bazowe wyposażone w system regulacji położenia detalu w trzech osiach. 23

23 6. modyfikacja / REGENERACJA oprzyrządowania Poza projektowaniem i budową nowych przyrządów zajmujemy się również modyfikacją oraz regeneracją istniejącego oprzyrządowania. REGENERACJA ZESPOŁU PRZYRZĄDÓW SPAWALNICZYCH Przyrząd przed regeneracją 24

24 7. Sprawdziany i przyrządy pomiarowe Projektujemy różnego rodzaju sprawdziany i uchwyty do współrzędnościowych maszyn pomiarowych. Oferujemy sprawdziany przechodnie / nieprzechodnie. Posiadamy również rozwiązania, które są szeroko stosowane w kontroli jakości takie jak przyrządy podające dokładną odchyłkę na analogowych lub cyfrowych liniałach. SPRAWDZIAN GEOMETRII BOKÓW OPARCIA SAMOCHODOWEGO Dokładność położenia poszczególnych punktów pomiarowych po wykonanej kalibracji ±0,02mm na rozstawie pomiędzy punktami pomiarowymi dochodzącymi do 500mm. Przyrząd dostarczony wraz z certyfikatem z maszyny pomiarowej. 25

25 SPRAWDZIAN GEOMETRII RAMY SIEDZENIA SAMOCHODOWEGO Przyrząd kontrolny umożliwiający sprawdzanie geometrii ramy po procesie spawania. Przyrząd umożliwia określenie poprawnego położenia detali względem punktów RPS w 3 osiach. 26

26 SPRAWDZIAN GEOMETRII OPARCIA SIEDZENIA SAMOCHODOWEGO Dokładność położenia poszczególnych punktów pomiarowych po wykonanej kalibracji ±0,02mm na rozstawie pomiędzy punktami pomiarowymi dochodzącymi do 650mm. Przyrząd dostarczony wraz z certyfikatem z maszyny pomiarowej położenia spawanego detalu. 27

27 PRZYRZĄD DO MIERZENIA SIŁY PRZESUWU SIEDZENIA Przyrząd do sprawdzania siły z jaką przesuwa się siedzenie samochodowe. Konstrukcja przyrządu stalowa, zabezpieczona przed korozją, elementy robocze wykonane ze stali ulepszanej cieplnie. Pomiar za pomocą siłomierza, siłomierz dostarczony wraz z certyfikatem kalibracji. 28

28 PRZYRZĄD DO MIERZENIA SIŁY MONTAŻU ELEMENTU Przyrząd do mierzenia siły, z jaką jest montowany na wcisk element mechanizmu regulacji kąta siedzenia samochodowego. Siłomierz dostarczony wraz z certyfikatem kalibracji. 29

29 PRZYRZĄD DO MIERZENIA GEOMETRII RAMY SIEDZENIA SAMOCHODOWEGO Przyrząd wyposażony w analogowe liniały mierzące pozycję punktów mocowania ramy w podłodze samochodu. Zespoły pomiarowe mocowane na platformach przesuwających się na łożyskowanych prowadnicach. Konstrukcja stołu wykonana z profili aluminiowych BOSCH Rexroth, płyta jak i cały przyrząd wykonane ze stali i zabezpieczone przed korozją. 30

30 PRZYRZĄD DO MOCOWANIA DETALU NA STOLE WSPÓŁRZĘDNOŚCIOWEJ MASZYNY POMIAROWEJ Przyrząd do bazowania detalu w odpowiednich punktach RPS w celu uzyskania właściwego i powtarzalnego pomiaru geometrii detalu na współrzędnościowej maszynie pomiarowej. Płyta przyrządu aluminiowa. Elementy bazujące detal wykonane ze stali ulepszonej cieplnie. Detal unieruchomiony za pomocą zespołu docisków ręcznych. 31

31 32
