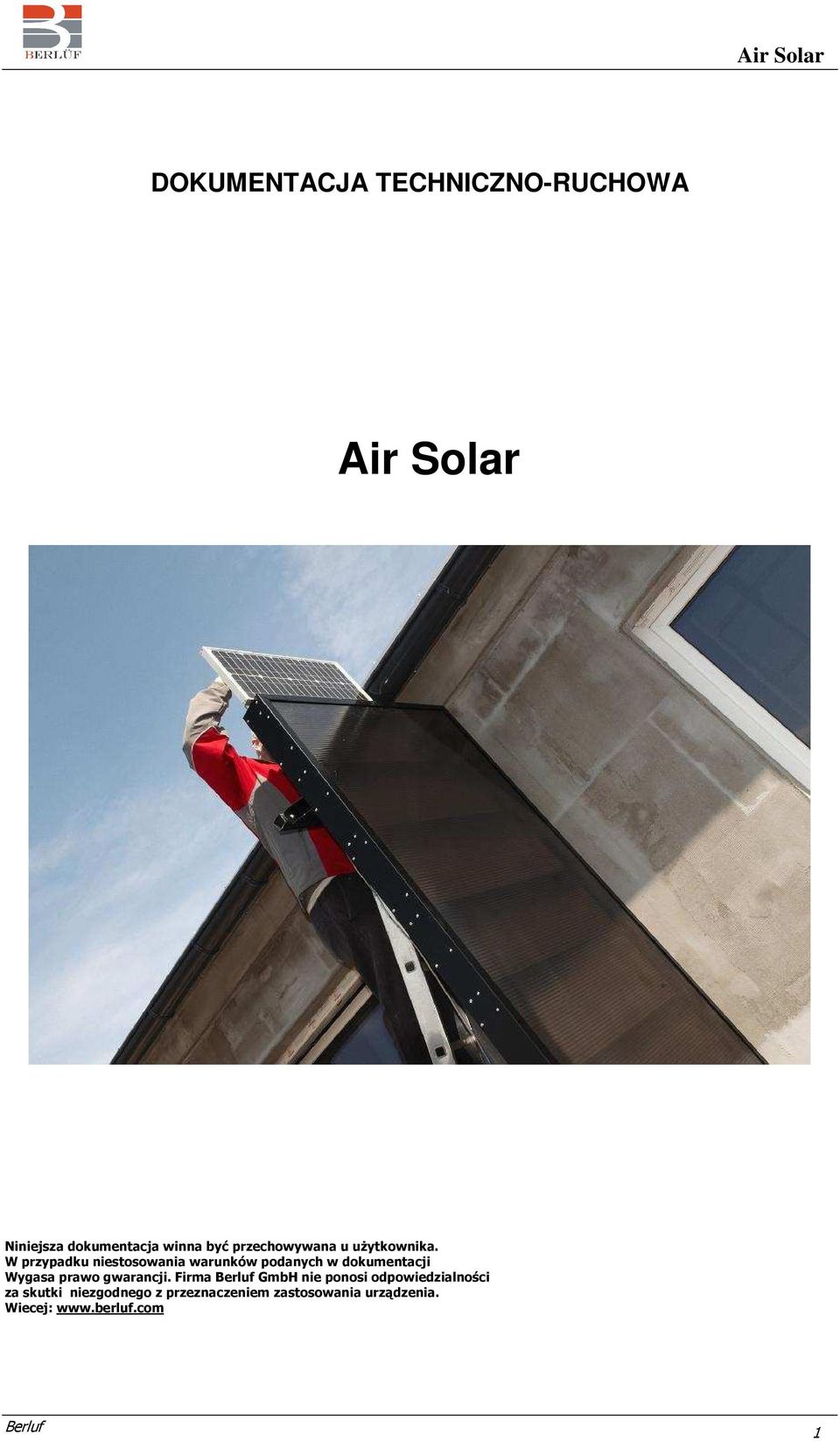

1 DOKUMENTACJA TECHNICZNO-RUCHOWA Air Solar Niniejsza dokumentacja winna być przechowywana u użytkownika. W przypadku niestosowania warunków podanych w dokumentacji Wygasa prawo gwarancji. Firma Berluf GmbH nie ponosi odpowiedzialności za skutki niezgodnego z przeznaczeniem zastosowania urządzenia. Wiecej: Berluf 1

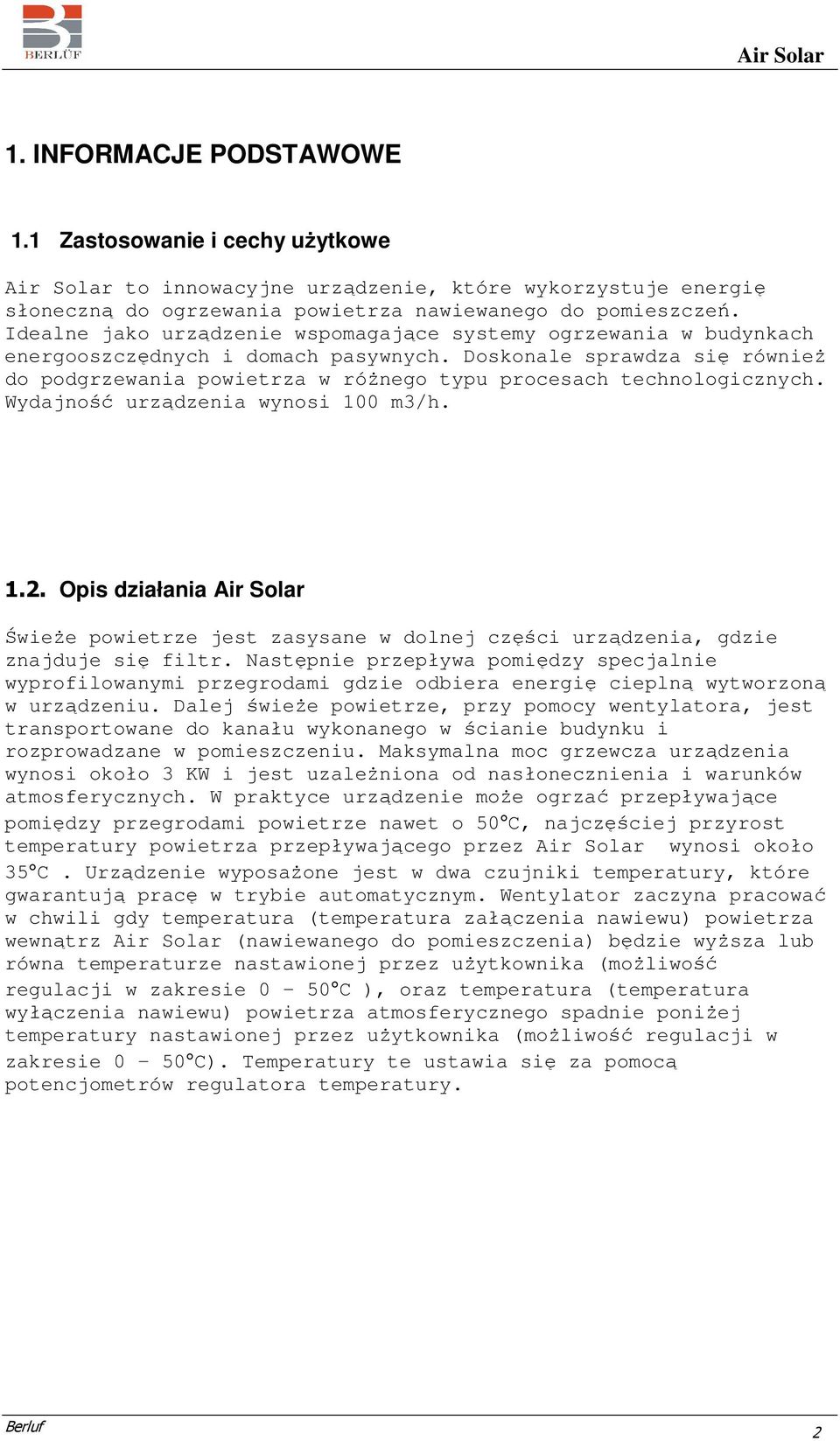

2 1. INFORMACJE PODSTAWOWE 1.1 Zastosowanie i cechy użytkowe Air Solar to innowacyjne urządzenie, które wykorzystuje energię słoneczną do ogrzewania powietrza nawiewanego do pomieszczeń. Idealne jako urządzenie wspomagające systemy ogrzewania w budynkach energooszczędnych i domach pasywnych. Doskonale sprawdza się również do podgrzewania powietrza w różnego typu procesach technologicznych. Wydajność urządzenia wynosi 100 m3/h Opis działania Air Solar Świeże powietrze jest zasysane w dolnej części urządzenia, gdzie znajduje się filtr. Następnie przepływa pomiędzy specjalnie wyprofilowanymi przegrodami gdzie odbiera energię cieplną wytworzoną w urządzeniu. Dalej świeże powietrze, przy pomocy wentylatora, jest transportowane do kanału wykonanego w ścianie budynku i rozprowadzane w pomieszczeniu. Maksymalna moc grzewcza urządzenia wynosi około 3 KW i jest uzależniona od nasłonecznienia i warunków atmosferycznych. W praktyce urządzenie może ogrzać przepływające pomiędzy przegrodami powietrze nawet o 50 C, najczęściej przyrost temperatury powietrza przepływającego przez Air Solar wynosi około 35 C. Urządzenie wyposażone jest w dwa czujniki temperatury, które gwarantują pracę w trybie automatycznym. Wentylator zaczyna pracować w chwili gdy temperatura (temperatura załączenia nawiewu) powietrza wewnątrz Air Solar (nawiewanego do pomieszczenia) będzie wyższa lub równa temperaturze nastawionej przez użytkownika (możliwość regulacji w zakresie 0 50 C ), oraz temperatura (temperatura wyłączenia nawiewu) powietrza atmosferycznego spadnie poniżej temperatury nastawionej przez użytkownika (możliwość regulacji w zakresie 0 50 C). Temperatury te ustawia się za pomocą potencjometrów regulatora temperatury. Berluf 2

3 Urządzenie występuje w dwóch wariantach. W wariancie pierwszym zastosowany został wentylator z silnikiem o mocy 20W, który jest zasilany prądem elektrycznym z sieci 230 VAC/50Hz. W wariancie drugim urządzenie jest w 100% zasilane energią słoneczną. Zastosowany wentylator z silnikiem prądu stałego moc czerpie z baterii fotowoltaicznej umieszczonej nad urządzeniem. Urządzenie Air Solar montujemy na ścianie, lub dachu budynku, w miejscu dobrze nasłonecznionym (ma to decydujący wpływ na sprawność urządzenia). Oba moduły urządzenia wyposażone są we wsporniki, przy pomocy, których mocujemy urządzenie do ściany lub dachu. Berluf 3

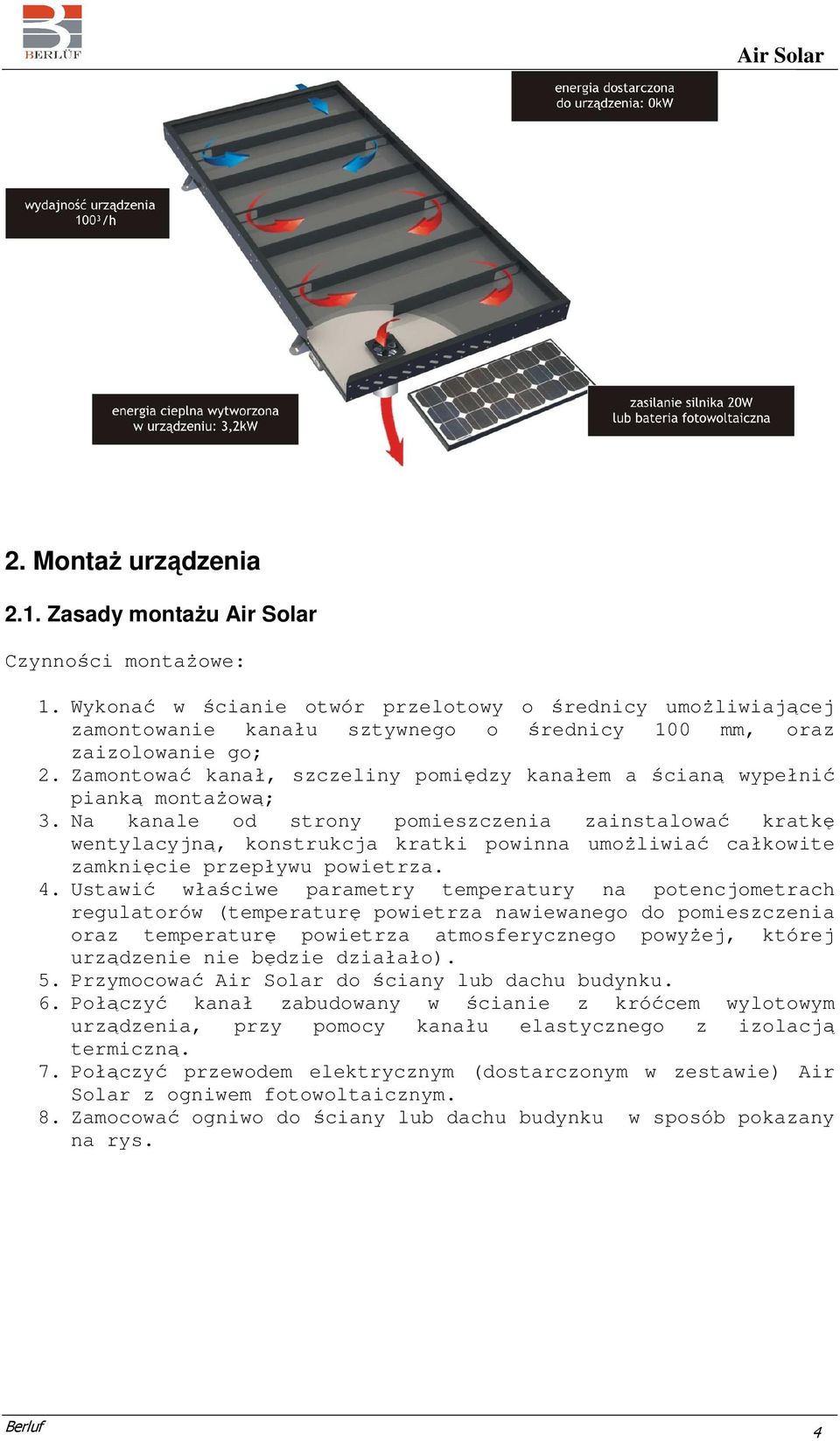

4 2. Montaż urządzenia 2.1. Zasady montażu Air Solar Czynności montażowe: 1. Wykonać w ścianie otwór przelotowy o średnicy umożliwiającej zamontowanie kanału sztywnego o średnicy 100 mm, oraz zaizolowanie go; 2. Zamontować kanał, szczeliny pomiędzy kanałem a ścianą wypełnić pianką montażową; 3. Na kanale od strony pomieszczenia zainstalować kratkę wentylacyjną, konstrukcja kratki powinna umożliwiać całkowite zamknięcie przepływu powietrza. 4. Ustawić właściwe parametry temperatury na potencjometrach regulatorów (temperaturę powietrza nawiewanego do pomieszczenia oraz temperaturę powietrza atmosferycznego powyżej, której urządzenie nie będzie działało). 5. Przymocować Air Solar do ściany lub dachu budynku. 6. Połączyć kanał zabudowany w ścianie z króćcem wylotowym urządzenia, przy pomocy kanału elastycznego z izolacją termiczną. 7. Połączyć przewodem elektrycznym (dostarczonym w zestawie) Air Solar z ogniwem fotowoltaicznym. 8. Zamocować ogniwo do ściany lub dachu budynku w sposób pokazany na rys. Berluf 4

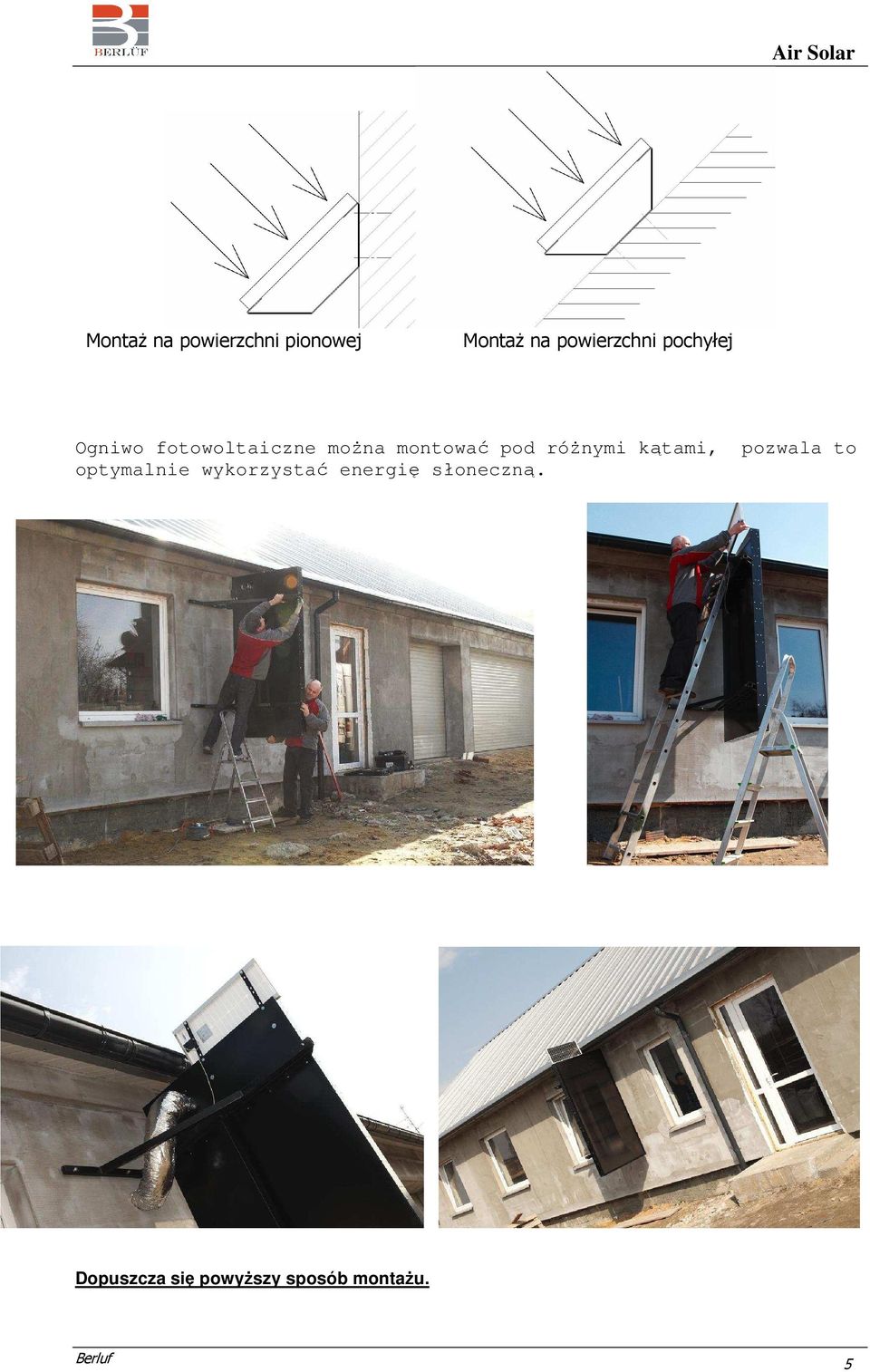

5 Montaż na powierzchni pionowej Montaż na powierzchni pochyłej Ogniwo fotowoltaiczne można montować pod różnymi kątami, pozwala to optymalnie wykorzystać energię słoneczną. Dopuszcza się powyższy sposób montażu. Berluf 5

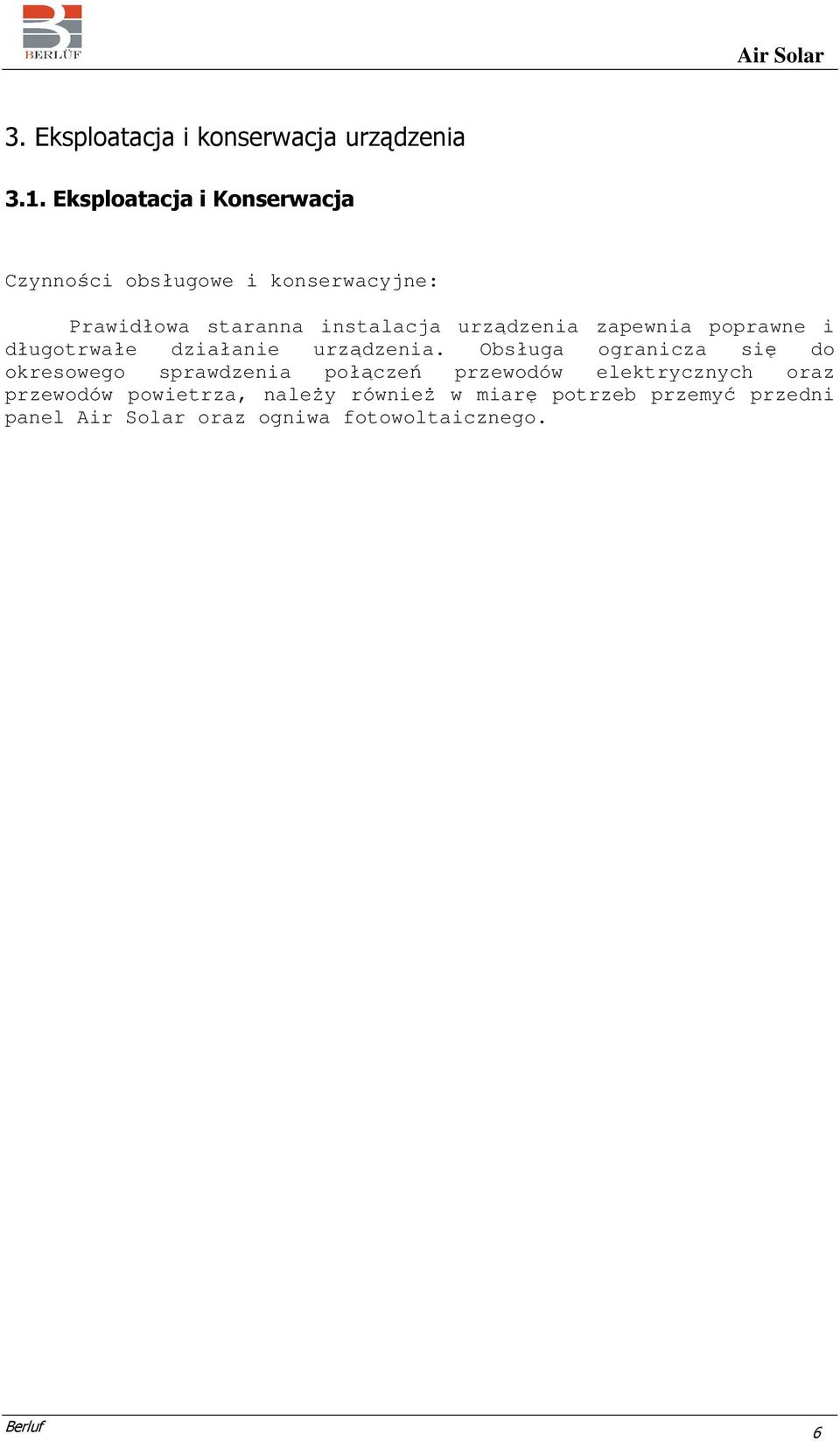

6 3. Eksploatacja i konserwacja urządzenia 3.1. Eksploatacja i Konserwacja Czynności obsługowe i konserwacyjne: Prawidłowa staranna instalacja urządzenia zapewnia poprawne i długotrwałe działanie urządzenia. Obsługa ogranicza się do okresowego sprawdzenia połączeń przewodów elektrycznych oraz przewodów powietrza, należy również w miarę potrzeb przemyć przedni panel Air Solar oraz ogniwa fotowoltaicznego. Berluf 6

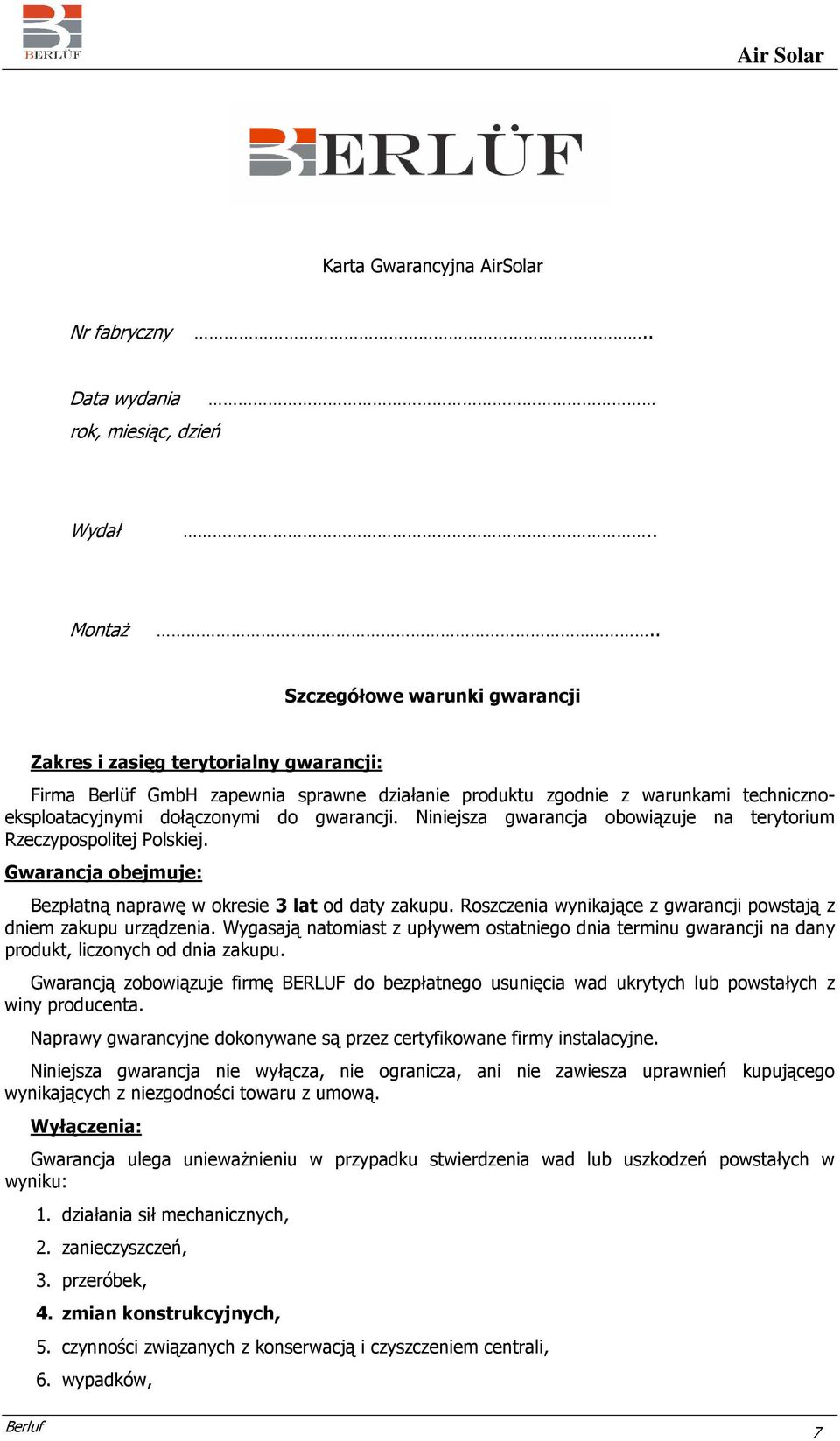

7 Karta Gwarancyjna AirSolar Nr fabryczny.. Data wydania rok, miesiąc, dzień Wydał.. Montaż.. Szczegółowe warunki gwarancji Zakres i zasięg terytorialny gwarancji: Firma Berlüf GmbH zapewnia sprawne działanie produktu zgodnie z warunkami technicznoeksploatacyjnymi dołączonymi do gwarancji. Niniejsza gwarancja obowiązuje na terytorium Rzeczypospolitej Polskiej. Gwarancja obejmuje: Bezpłatną naprawę w okresie 3 lat od daty zakupu. Roszczenia wynikające z gwarancji powstają z dniem zakupu urządzenia. Wygasają natomiast z upływem ostatniego dnia terminu gwarancji na dany produkt, liczonych od dnia zakupu. Gwarancją zobowiązuje firmę BERLUF do bezpłatnego usunięcia wad ukrytych lub powstałych z winy producenta. Naprawy gwarancyjne dokonywane są przez certyfikowane firmy instalacyjne. Niniejsza gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Wyłączenia: Gwarancja ulega unieważnieniu w przypadku stwierdzenia wad lub uszkodzeń powstałych w wyniku: 1. działania sił mechanicznych, 2. zanieczyszczeń, 3. przeróbek, 4. zmian konstrukcyjnych, 5. czynności związanych z konserwacją i czyszczeniem centrali, 6. wypadków, Berluf 7

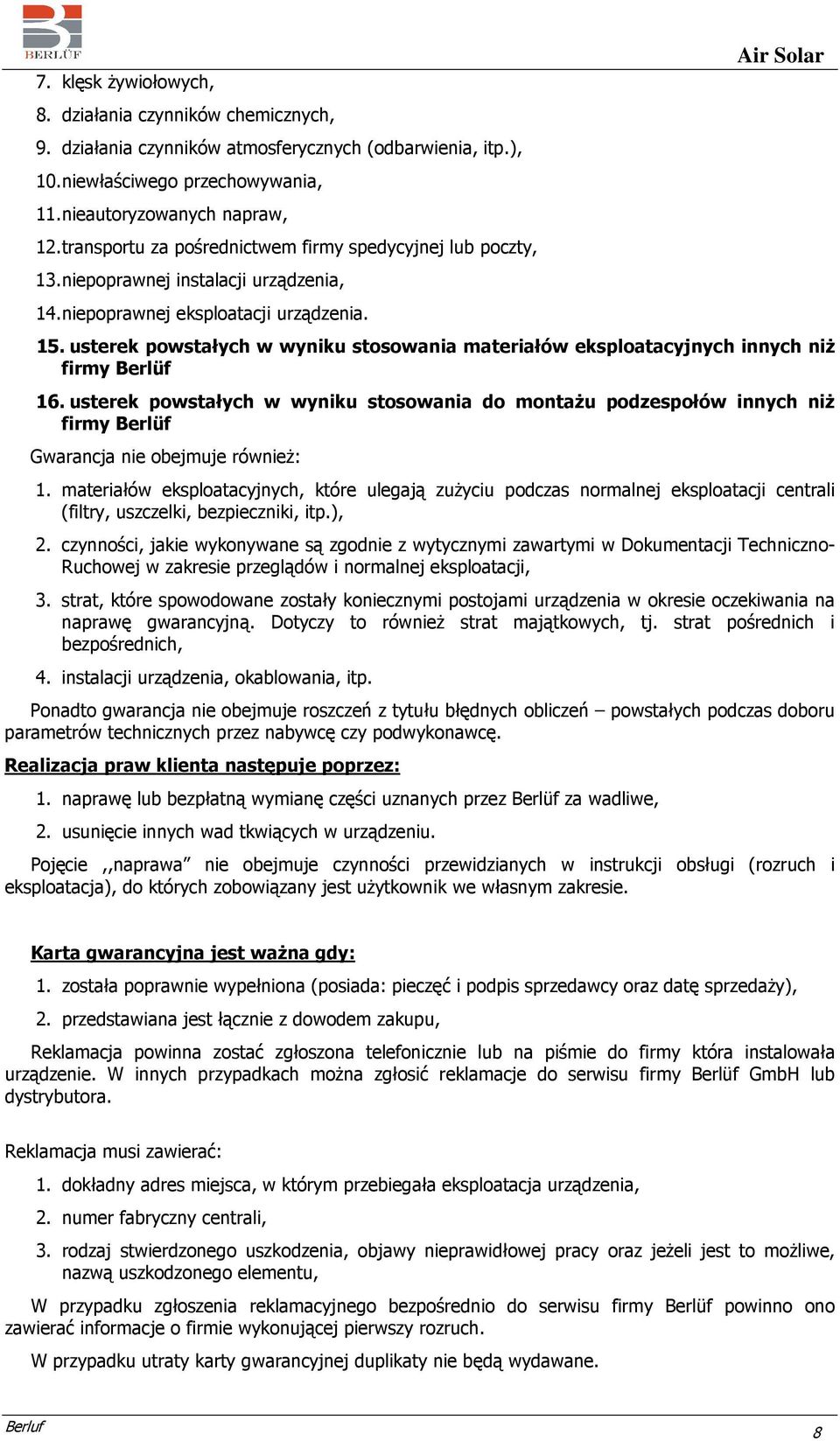

8 7. klęsk żywiołowych, 8. działania czynników chemicznych, 9. działania czynników atmosferycznych (odbarwienia, itp.), 10. niewłaściwego przechowywania, 11. nieautoryzowanych napraw, 12. transportu za pośrednictwem firmy spedycyjnej lub poczty, 13. niepoprawnej instalacji urządzenia, 14. niepoprawnej eksploatacji urządzenia. Air Solar 15. usterek powstałych w wyniku stosowania materiałów eksploatacyjnych innych niż firmy Berlüf 16. usterek powstałych w wyniku stosowania do montażu podzespołów innych niż firmy Berlüf Gwarancja nie obejmuje również: 1. materiałów eksploatacyjnych, które ulegają zużyciu podczas normalnej eksploatacji centrali (filtry, uszczelki, bezpieczniki, itp.), 2. czynności, jakie wykonywane są zgodnie z wytycznymi zawartymi w Dokumentacji Techniczno- Ruchowej w zakresie przeglądów i normalnej eksploatacji, 3. strat, które spowodowane zostały koniecznymi postojami urządzenia w okresie oczekiwania na naprawę gwarancyjną. Dotyczy to również strat majątkowych, tj. strat pośrednich i bezpośrednich, 4. instalacji urządzenia, okablowania, itp. Ponadto gwarancja nie obejmuje roszczeń z tytułu błędnych obliczeń powstałych podczas doboru parametrów technicznych przez nabywcę czy podwykonawcę. Realizacja praw klienta następuje poprzez: 1. naprawę lub bezpłatną wymianę części uznanych przez Berlüf za wadliwe, 2. usunięcie innych wad tkwiących w urządzeniu. Pojęcie,,naprawa nie obejmuje czynności przewidzianych w instrukcji obsługi (rozruch i eksploatacja), do których zobowiązany jest użytkownik we własnym zakresie. Karta gwarancyjna jest ważna gdy: 1. została poprawnie wypełniona (posiada: pieczęć i podpis sprzedawcy oraz datę sprzedaży), 2. przedstawiana jest łącznie z dowodem zakupu, Reklamacja powinna zostać zgłoszona telefonicznie lub na piśmie do firmy która instalowała urządzenie. W innych przypadkach można zgłosić reklamacje do serwisu firmy Berlüf GmbH lub dystrybutora. Reklamacja musi zawierać: 1. dokładny adres miejsca, w którym przebiegała eksploatacja urządzenia, 2. numer fabryczny centrali, 3. rodzaj stwierdzonego uszkodzenia, objawy nieprawidłowej pracy oraz jeżeli jest to możliwe, nazwą uszkodzonego elementu, W przypadku zgłoszenia reklamacyjnego bezpośrednio do serwisu firmy Berlüf powinno ono zawierać informacje o firmie wykonującej pierwszy rozruch. W przypadku utraty karty gwarancyjnej duplikaty nie będą wydawane. Berluf 8

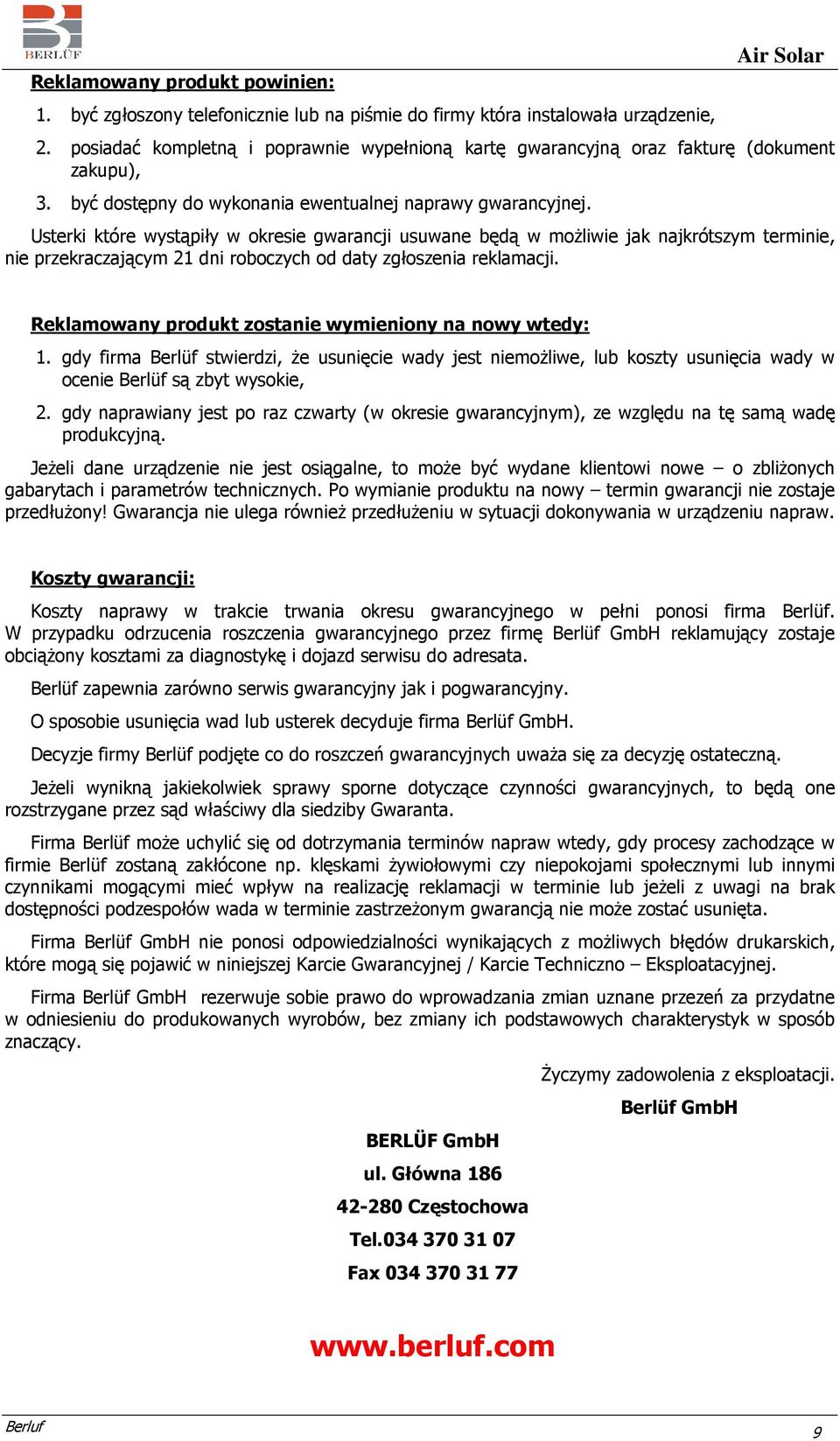

9 Reklamowany produkt powinien: 1. być zgłoszony telefonicznie lub na piśmie do firmy która instalowała urządzenie, Air Solar 2. posiadać kompletną i poprawnie wypełnioną kartę gwarancyjną oraz fakturę (dokument zakupu), 3. być dostępny do wykonania ewentualnej naprawy gwarancyjnej. Usterki które wystąpiły w okresie gwarancji usuwane będą w możliwie jak najkrótszym terminie, nie przekraczającym 21 dni roboczych od daty zgłoszenia reklamacji. Reklamowany produkt zostanie wymieniony na nowy wtedy: 1. gdy firma Berlüf stwierdzi, że usunięcie wady jest niemożliwe, lub koszty usunięcia wady w ocenie Berlüf są zbyt wysokie, 2. gdy naprawiany jest po raz czwarty (w okresie gwarancyjnym), ze względu na tę samą wadę produkcyjną. Jeżeli dane urządzenie nie jest osiągalne, to może być wydane klientowi nowe o zbliżonych gabarytach i parametrów technicznych. Po wymianie produktu na nowy termin gwarancji nie zostaje przedłużony! Gwarancja nie ulega również przedłużeniu w sytuacji dokonywania w urządzeniu napraw. Koszty gwarancji: Koszty naprawy w trakcie trwania okresu gwarancyjnego w pełni ponosi firma Berlüf. W przypadku odrzucenia roszczenia gwarancyjnego przez firmę Berlüf GmbH reklamujący zostaje obciążony kosztami za diagnostykę i dojazd serwisu do adresata. Berlüf zapewnia zarówno serwis gwarancyjny jak i pogwarancyjny. O sposobie usunięcia wad lub usterek decyduje firma Berlüf GmbH. Decyzje firmy Berlüf podjęte co do roszczeń gwarancyjnych uważa się za decyzję ostateczną. Jeżeli wynikną jakiekolwiek sprawy sporne dotyczące czynności gwarancyjnych, to będą one rozstrzygane przez sąd właściwy dla siedziby Gwaranta. Firma Berlüf może uchylić się od dotrzymania terminów napraw wtedy, gdy procesy zachodzące w firmie Berlüf zostaną zakłócone np. klęskami żywiołowymi czy niepokojami społecznymi lub innymi czynnikami mogącymi mieć wpływ na realizację reklamacji w terminie lub jeżeli z uwagi na brak dostępności podzespołów wada w terminie zastrzeżonym gwarancją nie może zostać usunięta. Firma Berlüf GmbH nie ponosi odpowiedzialności wynikających z możliwych błędów drukarskich, które mogą się pojawić w niniejszej Karcie Gwarancyjnej / Karcie Techniczno Eksploatacyjnej. Firma Berlüf GmbH rezerwuje sobie prawo do wprowadzania zmian uznane przezeń za przydatne w odniesieniu do produkowanych wyrobów, bez zmiany ich podstawowych charakterystyk w sposób znaczący. BERLÜF GmbH ul. Główna Częstochowa Tel Fax Życzymy zadowolenia z eksploatacji. Berlüf GmbH Berluf 9
