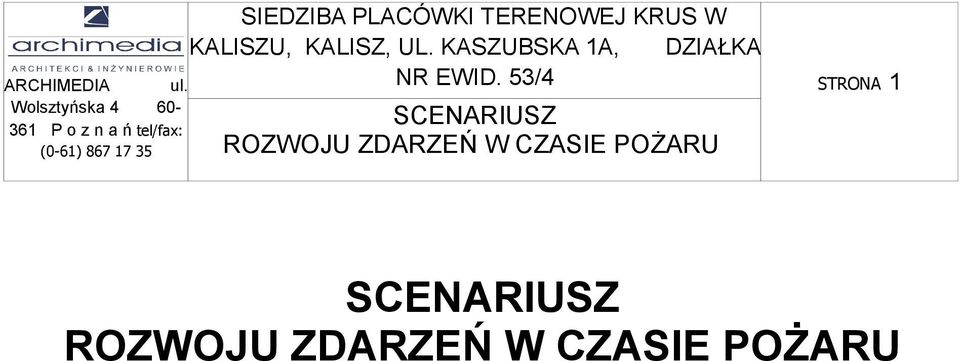

1 NR EWID. 53/4 STRONA 1

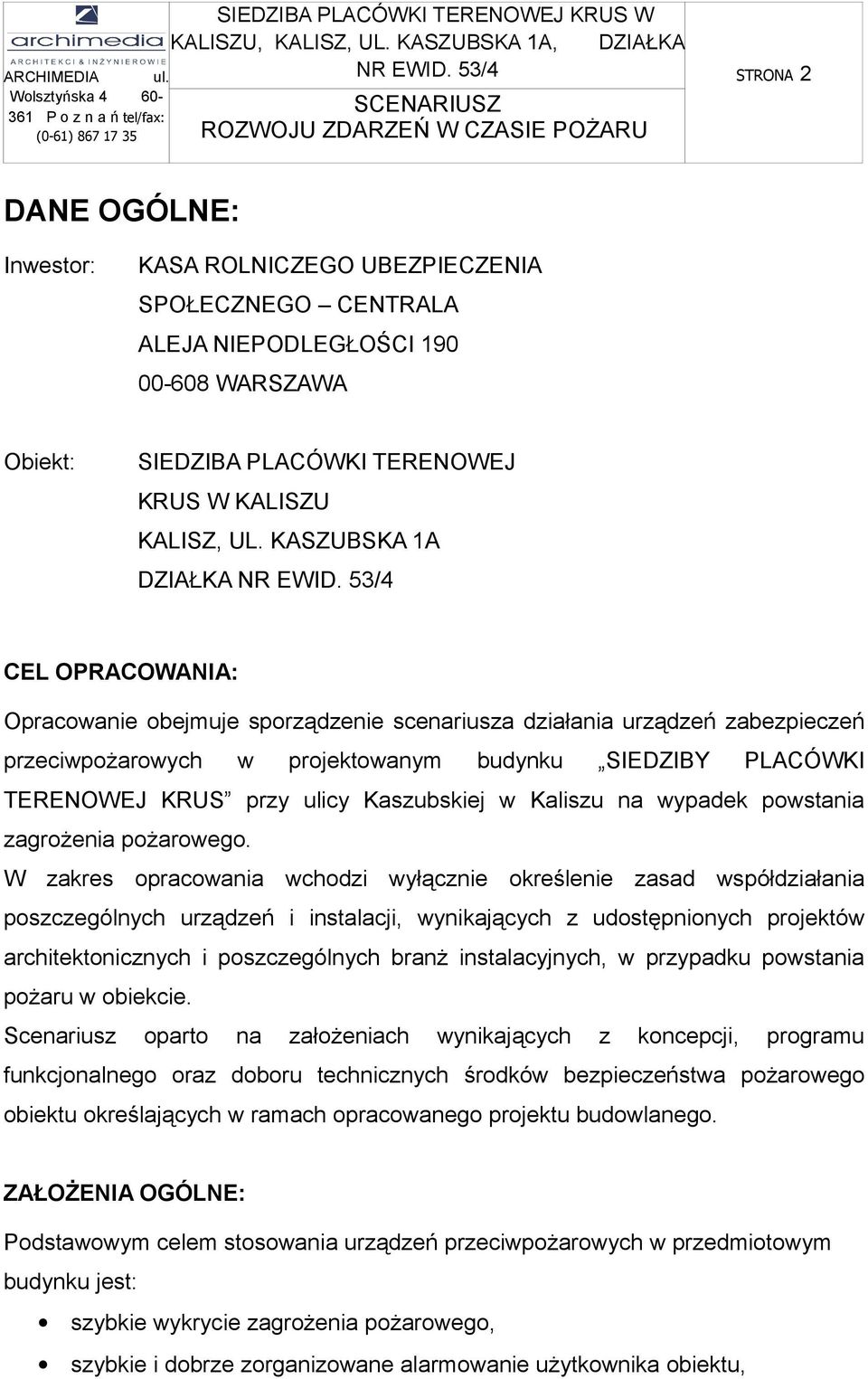

2 NR EWID. 53/4 STRONA 2 DANE OGÓLNE: Inwestor: KASA ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO CENTRALA ALEJA NIEPODLEGŁOŚCI WARSZAWA Obiekt: SIEDZIBA PLACÓWKI TERENOWEJ KRUS W KALISZU KALISZ, UL. KASZUBSKA 1A DZIAŁKA NR EWID. 53/4 CEL OPRACOWANIA: Opracowanie obejmuje sporządzenie scenariusza działania urządzeń zabezpieczeń przeciwpożarowych w projektowanym budynku SIEDZIBY PLACÓWKI TERENOWEJ KRUS przy ulicy Kaszubskiej w Kaliszu na wypadek powstania zagrożenia pożarowego. W zakres opracowania wchodzi wyłącznie określenie zasad współdziałania poszczególnych urządzeń i instalacji, wynikających z udostępnionych projektów architektonicznych i poszczególnych branż instalacyjnych, w przypadku powstania pożaru w obiekcie. Scenariusz oparto na założeniach wynikających z koncepcji, programu funkcjonalnego oraz doboru technicznych środków bezpieczeństwa pożarowego obiektu określających w ramach opracowanego projektu budowlanego. ZAŁOŻENIA OGÓLNE: Podstawowym celem stosowania urządzeń przeciwpożarowych w przedmiotowym budynku jest: szybkie wykrycie zagrożenia pożarowego, szybkie i dobrze zorganizowane alarmowanie użytkownika obiektu,

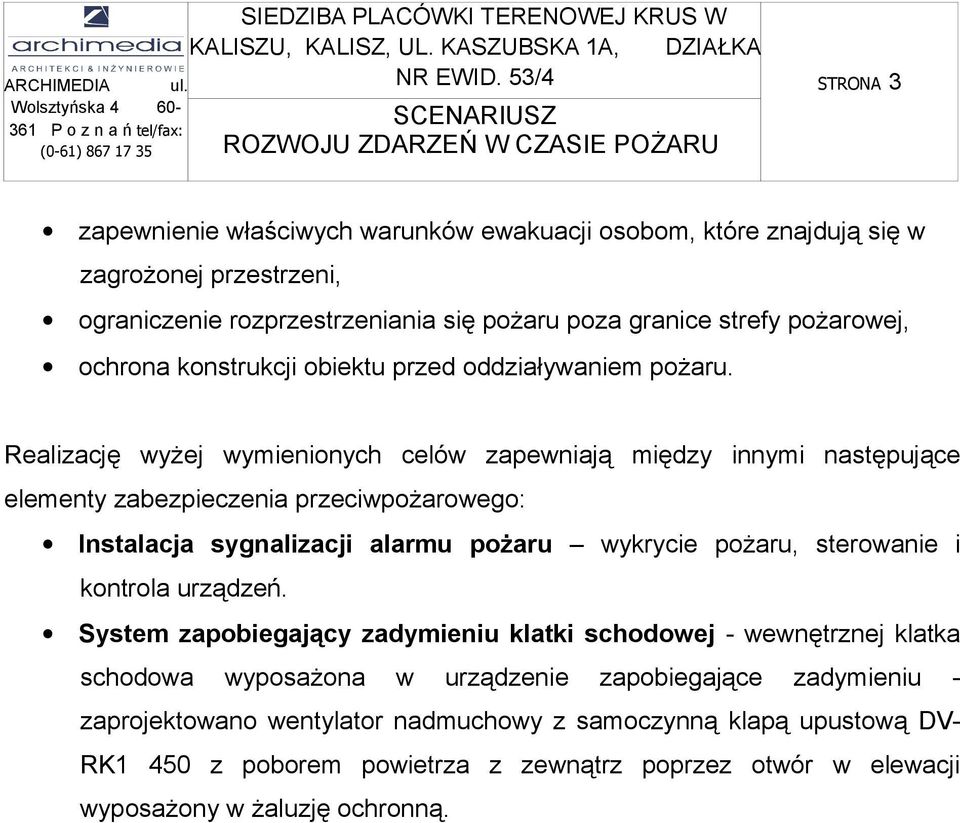

3 NR EWID. 53/4 STRONA 3 zapewnienie właściwych warunków ewakuacji osobom, które znajdują się w zagrożonej przestrzeni, ograniczenie rozprzestrzeniania się pożaru poza granice strefy pożarowej, ochrona konstrukcji obiektu przed oddziaływaniem pożaru. Realizację wyżej wymienionych celów zapewniają między innymi następujące elementy zabezpieczenia przeciwpożarowego: Instalacja sygnalizacji alarmu pożaru wykrycie pożaru, sterowanie i kontrola urządzeń. System zapobiegający zadymieniu klatki schodowej - wewnętrznej klatka schodowa wyposażona w urządzenie zapobiegające zadymieniu - zaprojektowano wentylator nadmuchowy z samoczynną klapą upustową DV- RK1 450 z poborem powietrza z zewnątrz poprzez otwór w elewacji wyposażony w żaluzję ochronną.

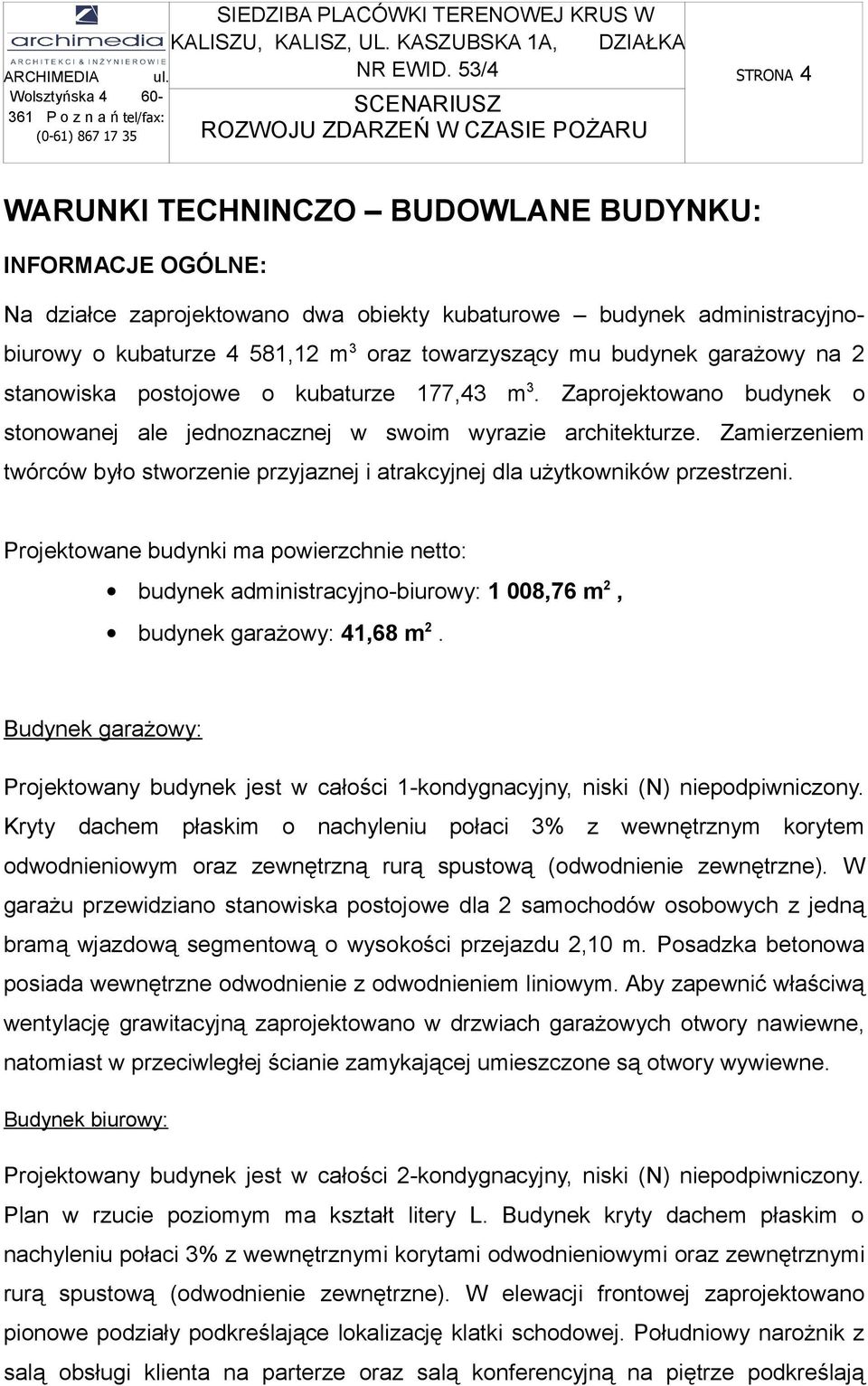

4 NR EWID. 53/4 STRONA 4 WARUNKI TECHNINCZO BUDOWLANE BUDYNKU: INFORMACJE OGÓLNE: Na działce zaprojektowano dwa obiekty kubaturowe budynek administracyjnobiurowy o kubaturze 4 581,12 m 3 oraz towarzyszący mu budynek garażowy na 2 stanowiska postojowe o kubaturze 177,43 m 3. Zaprojektowano budynek o stonowanej ale jednoznacznej w swoim wyrazie architekturze. Zamierzeniem twórców było stworzenie przyjaznej i atrakcyjnej dla użytkowników przestrzeni. Projektowane budynki ma powierzchnie netto: budynek administracyjno-biurowy: 1 008,76 m 2, budynek garażowy: 41,68 m 2. Budynek garażowy: Projektowany budynek jest w całości 1-kondygnacyjny, niski (N) niepodpiwniczony. Kryty dachem płaskim o nachyleniu połaci 3% z wewnętrznym korytem odwodnieniowym oraz zewnętrzną rurą spustową (odwodnienie zewnętrzne). W garażu przewidziano stanowiska postojowe dla 2 samochodów osobowych z jedną bramą wjazdową segmentową o wysokości przejazdu 2,10 m. Posadzka betonowa posiada wewnętrzne odwodnienie z odwodnieniem liniowym. Aby zapewnić właściwą wentylację grawitacyjną zaprojektowano w drzwiach garażowych otwory nawiewne, natomiast w przeciwległej ścianie zamykającej umieszczone są otwory wywiewne. Budynek biurowy: Projektowany budynek jest w całości 2-kondygnacyjny, niski (N) niepodpiwniczony. Plan w rzucie poziomym ma kształt litery L. Budynek kryty dachem płaskim o nachyleniu połaci 3% z wewnętrznymi korytami odwodnieniowymi oraz zewnętrznymi rurą spustową (odwodnienie zewnętrzne). W elewacji frontowej zaprojektowano pionowe podziały podkreślające lokalizację klatki schodowej. Południowy narożnik z salą obsługi klienta na parterze oraz salą konferencyjną na piętrze podkreślają

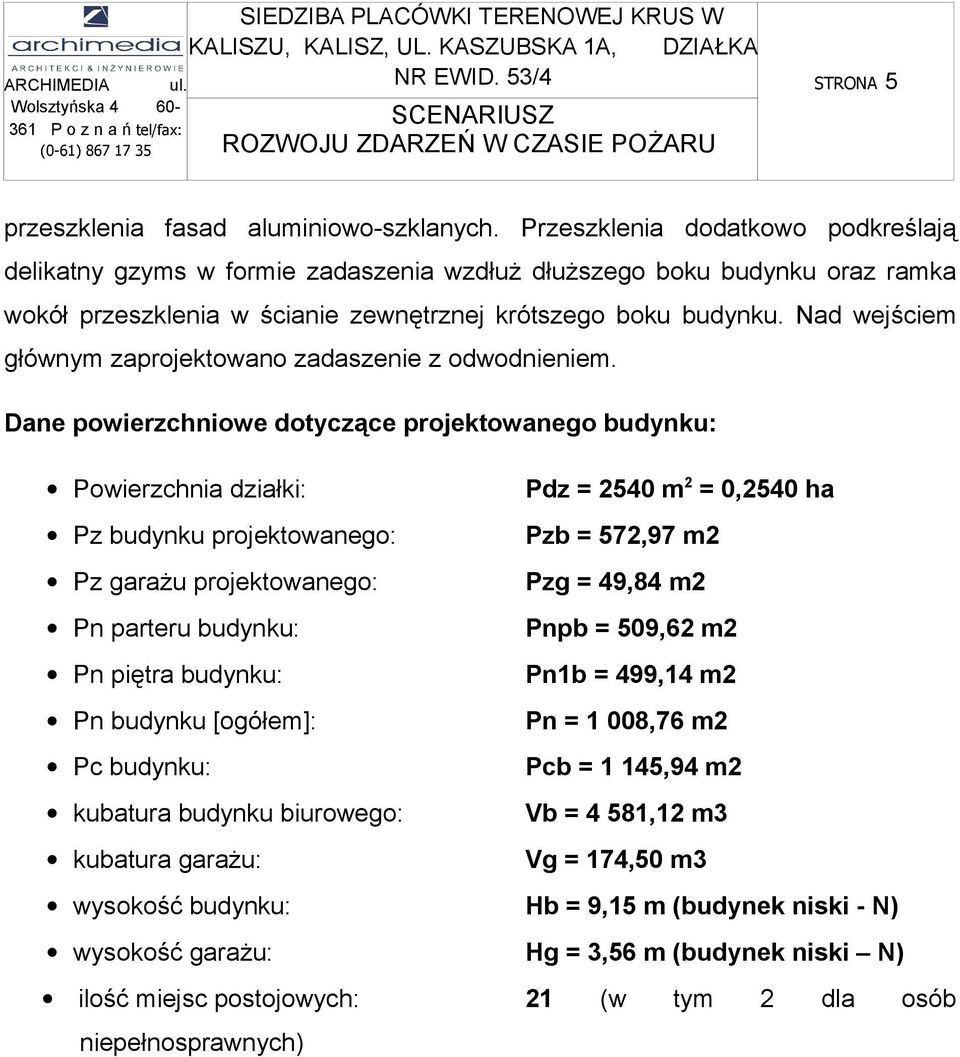

5 NR EWID. 53/4 STRONA 5 przeszklenia fasad aluminiowo-szklanych. Przeszklenia dodatkowo podkreślają delikatny gzyms w formie zadaszenia wzdłuż dłuższego boku budynku oraz ramka wokół przeszklenia w ścianie zewnętrznej krótszego boku budynku. Nad wejściem głównym zaprojektowano zadaszenie z odwodnieniem. Dane powierzchniowe dotyczące projektowanego budynku: Powierzchnia działki: Pdz = 2540 m 2 = 0,2540 ha Pz budynku projektowanego: Pzb = 572,97 m2 Pz garażu projektowanego: Pzg = 49,84 m2 Pn parteru budynku: Pnpb = 509,62 m2 Pn piętra budynku: Pn1b = 499,14 m2 Pn budynku [ogółem]: Pn = 1 008,76 m2 Pc budynku: Pcb = 1 145,94 m2 kubatura budynku biurowego: Vb = 4 581,12 m3 kubatura garażu: Vg = 174,50 m3 wysokość budynku: Hb = 9,15 m (budynek niski - N) wysokość garażu: Hg = 3,56 m (budynek niski N) ilość miejsc postojowych: 21 (w tym 2 dla osób niepełnosprawnych)

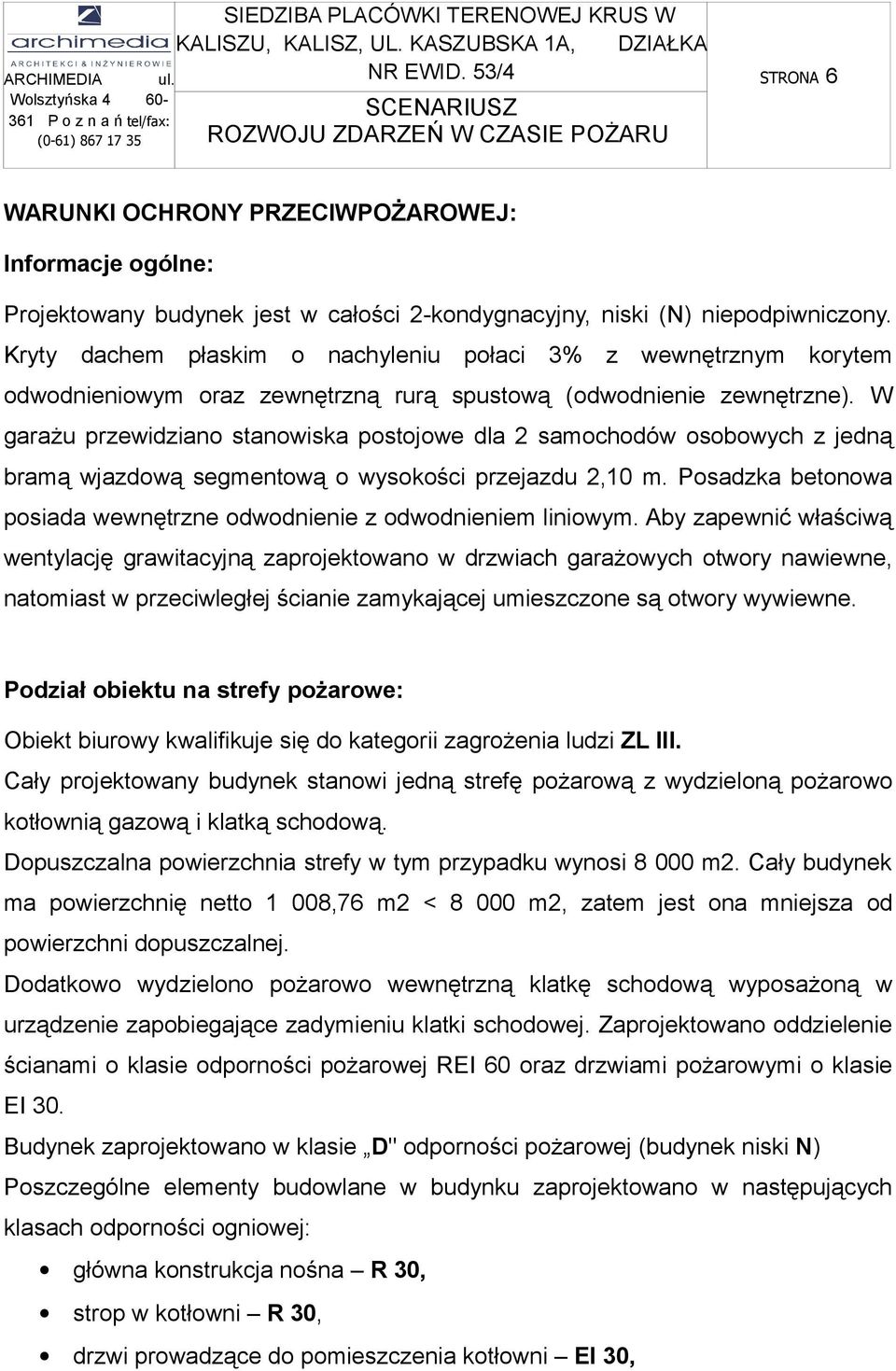

6 NR EWID. 53/4 STRONA 6 WARUNKI OCHRONY PRZECIWPOŻAROWEJ: Informacje ogólne: Projektowany budynek jest w całości 2-kondygnacyjny, niski (N) niepodpiwniczony. Kryty dachem płaskim o nachyleniu połaci 3% z wewnętrznym korytem odwodnieniowym oraz zewnętrzną rurą spustową (odwodnienie zewnętrzne). W garażu przewidziano stanowiska postojowe dla 2 samochodów osobowych z jedną bramą wjazdową segmentową o wysokości przejazdu 2,10 m. Posadzka betonowa posiada wewnętrzne odwodnienie z odwodnieniem liniowym. Aby zapewnić właściwą wentylację grawitacyjną zaprojektowano w drzwiach garażowych otwory nawiewne, natomiast w przeciwległej ścianie zamykającej umieszczone są otwory wywiewne. Podział obiektu na strefy pożarowe: Obiekt biurowy kwalifikuje się do kategorii zagrożenia ludzi ZL III. Cały projektowany budynek stanowi jedną strefę pożarową z wydzieloną pożarowo kotłownią gazową i klatką schodową. Dopuszczalna powierzchnia strefy w tym przypadku wynosi m2. Cały budynek ma powierzchnię netto 1 008,76 m2 < m2, zatem jest ona mniejsza od powierzchni dopuszczalnej. Dodatkowo wydzielono pożarowo wewnętrzną klatkę schodową wyposażoną w urządzenie zapobiegające zadymieniu klatki schodowej. Zaprojektowano oddzielenie ścianami o klasie odporności pożarowej REI 60 oraz drzwiami pożarowymi o klasie EI 30. Budynek zaprojektowano w klasie D" odporności pożarowej (budynek niski N) Poszczególne elementy budowlane w budynku zaprojektowano w następujących klasach odporności ogniowej: główna konstrukcja nośna R 30, strop w kotłowni R 30, drzwi prowadzące do pomieszczenia kotłowni EI 30,

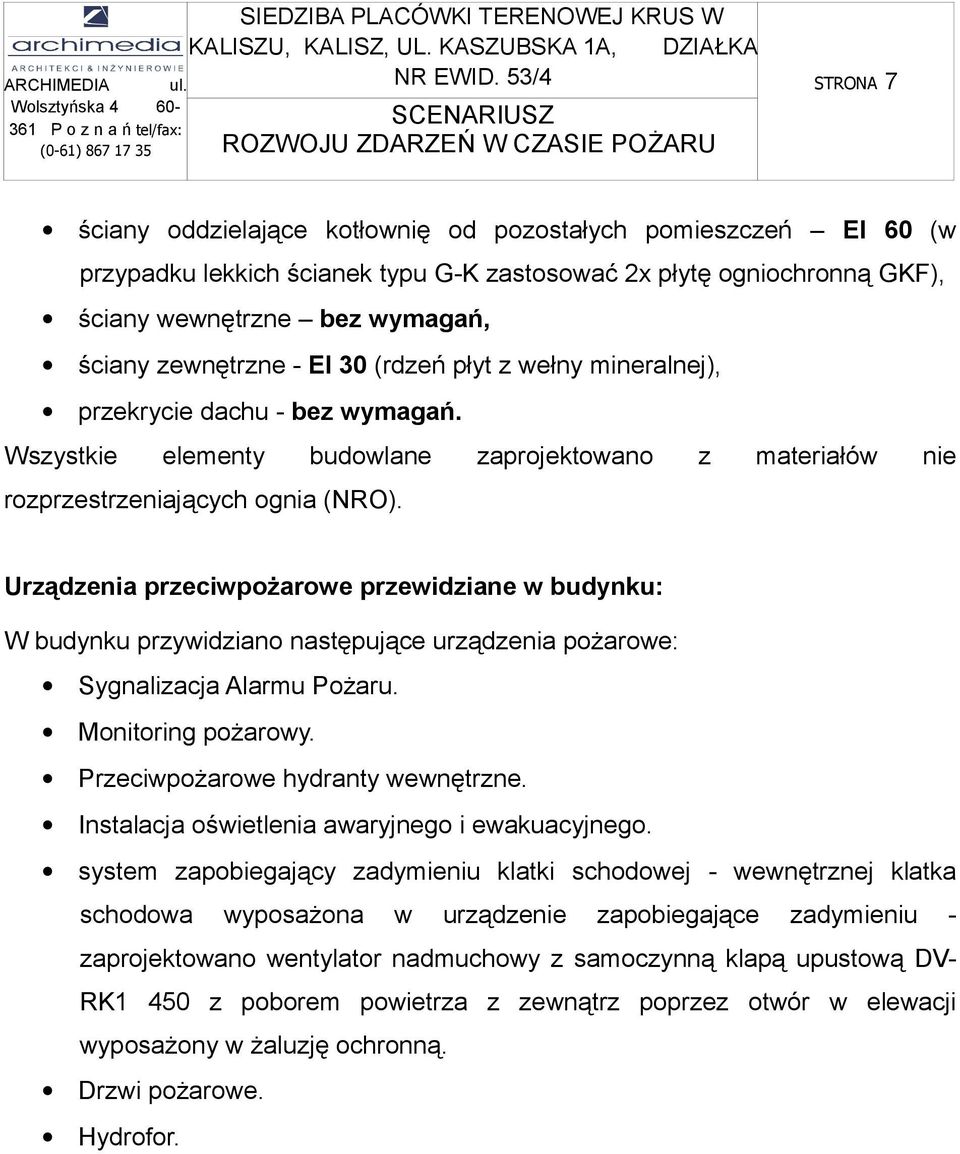

7 NR EWID. 53/4 STRONA 7 ściany oddzielające kotłownię od pozostałych pomieszczeń EI 60 (w przypadku lekkich ścianek typu G-K zastosować 2x płytę ogniochronną GKF), ściany wewnętrzne bez wymagań, ściany zewnętrzne - EI 30 (rdzeń płyt z wełny mineralnej), przekrycie dachu - bez wymagań. Wszystkie elementy budowlane zaprojektowano z materiałów nie rozprzestrzeniających ognia (NRO). Urządzenia przeciwpożarowe przewidziane w budynku: W budynku przywidziano następujące urządzenia pożarowe: Sygnalizacja Alarmu Pożaru. Monitoring pożarowy. Przeciwpożarowe hydranty wewnętrzne. Instalacja oświetlenia awaryjnego i ewakuacyjnego. system zapobiegający zadymieniu klatki schodowej - wewnętrznej klatka schodowa wyposażona w urządzenie zapobiegające zadymieniu - zaprojektowano wentylator nadmuchowy z samoczynną klapą upustową DV- RK1 450 z poborem powietrza z zewnątrz poprzez otwór w elewacji wyposażony w żaluzję ochronną. Drzwi pożarowe. Hydrofor.

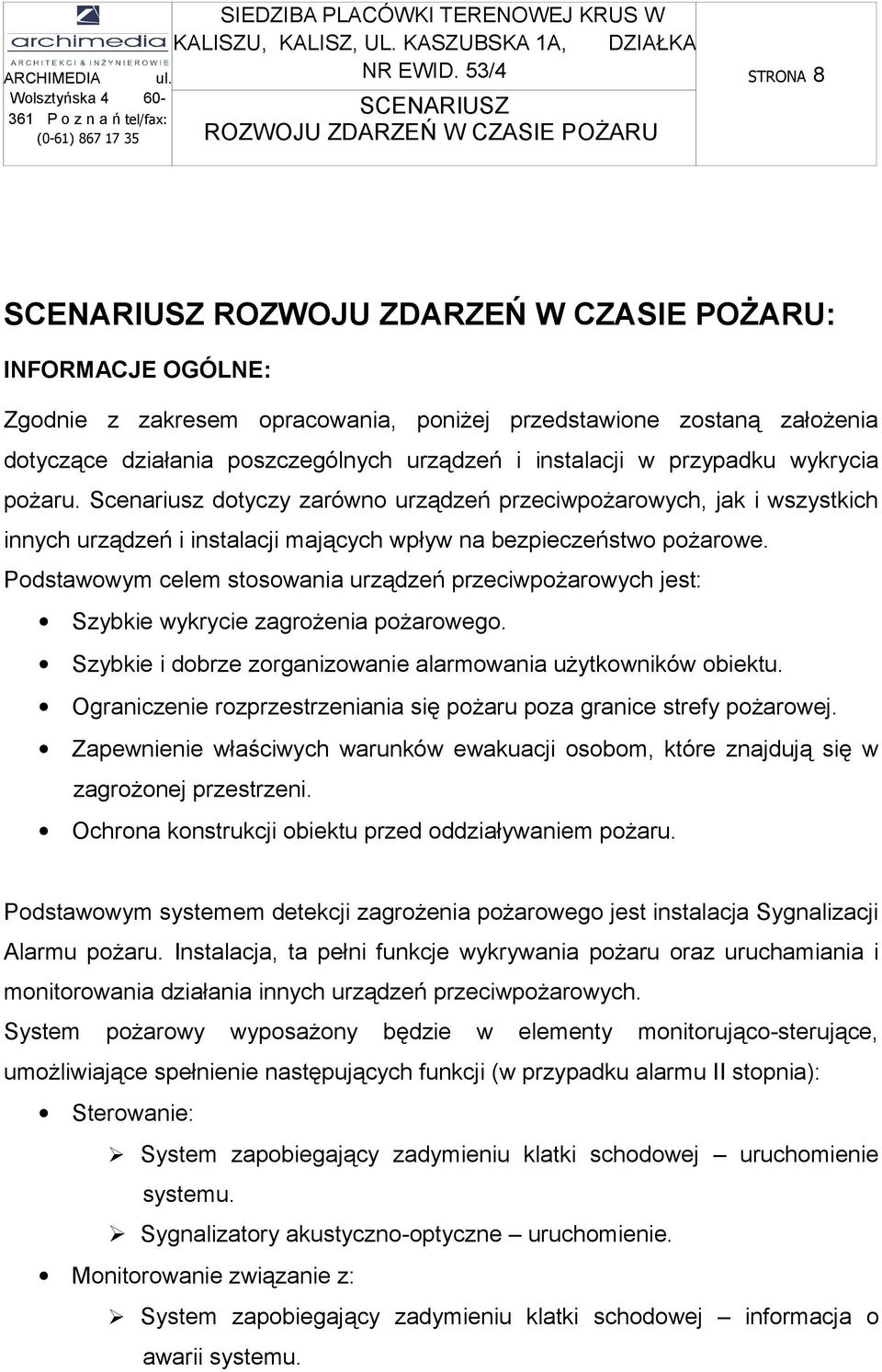

8 NR EWID. 53/4 STRONA 8 : INFORMACJE OGÓLNE: Zgodnie z zakresem opracowania, poniżej przedstawione zostaną założenia dotyczące działania poszczególnych urządzeń i instalacji w przypadku wykrycia pożaru. Scenariusz dotyczy zarówno urządzeń przeciwpożarowych, jak i wszystkich innych urządzeń i instalacji mających wpływ na bezpieczeństwo pożarowe. Podstawowym celem stosowania urządzeń przeciwpożarowych jest: Szybkie wykrycie zagrożenia pożarowego. Szybkie i dobrze zorganizowanie alarmowania użytkowników obiektu. Ograniczenie rozprzestrzeniania się pożaru poza granice strefy pożarowej. Zapewnienie właściwych warunków ewakuacji osobom, które znajdują się w zagrożonej przestrzeni. Ochrona konstrukcji obiektu przed oddziaływaniem pożaru. Podstawowym systemem detekcji zagrożenia pożarowego jest instalacja Sygnalizacji Alarmu pożaru. Instalacja, ta pełni funkcje wykrywania pożaru oraz uruchamiania i monitorowania działania innych urządzeń przeciwpożarowych. System pożarowy wyposażony będzie w elementy monitorująco-sterujące, umożliwiające spełnienie następujących funkcji (w przypadku alarmu II stopnia): Sterowanie: System zapobiegający zadymieniu klatki schodowej uruchomienie systemu. Sygnalizatory akustyczno-optyczne uruchomienie. Monitorowanie związanie z: System zapobiegający zadymieniu klatki schodowej informacja o awarii systemu.

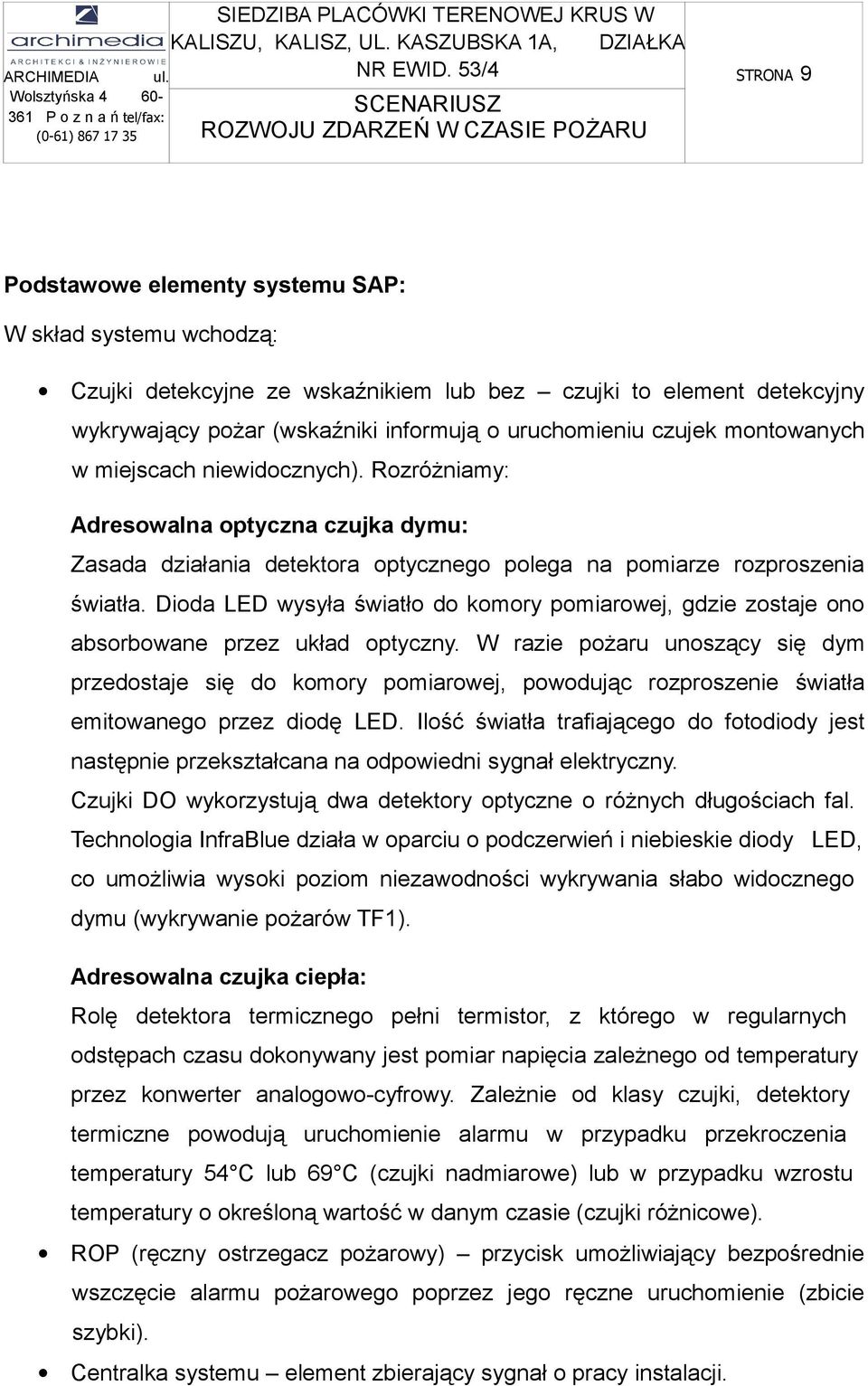

9 NR EWID. 53/4 STRONA 9 Podstawowe elementy systemu SAP: W skład systemu wchodzą: Czujki detekcyjne ze wskaźnikiem lub bez czujki to element detekcyjny wykrywający pożar (wskaźniki informują o uruchomieniu czujek montowanych w miejscach niewidocznych). Rozróżniamy: Adresowalna optyczna czujka dymu: Zasada działania detektora optycznego polega na pomiarze rozproszenia światła. Dioda LED wysyła światło do komory pomiarowej, gdzie zostaje ono absorbowane przez układ optyczny. W razie pożaru unoszący się dym przedostaje się do komory pomiarowej, powodując rozproszenie światła emitowanego przez diodę LED. Ilość światła trafiającego do fotodiody jest następnie przekształcana na odpowiedni sygnał elektryczny. Czujki DO wykorzystują dwa detektory optyczne o różnych długościach fal. Technologia InfraBlue działa w oparciu o podczerwień i niebieskie diody LED, co umożliwia wysoki poziom niezawodności wykrywania słabo widocznego dymu (wykrywanie pożarów TF1). Adresowalna czujka ciepła: Rolę detektora termicznego pełni termistor, z którego w regularnych odstępach czasu dokonywany jest pomiar napięcia zależnego od temperatury przez konwerter analogowo-cyfrowy. Zależnie od klasy czujki, detektory termiczne powodują uruchomienie alarmu w przypadku przekroczenia temperatury 54 C lub 69 C (czujki nadmiarowe) lub w przypadku wzrostu temperatury o określoną wartość w danym czasie (czujki różnicowe). ROP (ręczny ostrzegacz pożarowy) przycisk umożliwiający bezpośrednie wszczęcie alarmu pożarowego poprzez jego ręczne uruchomienie (zbicie szybki). Centralka systemu element zbierający sygnał o pracy instalacji.

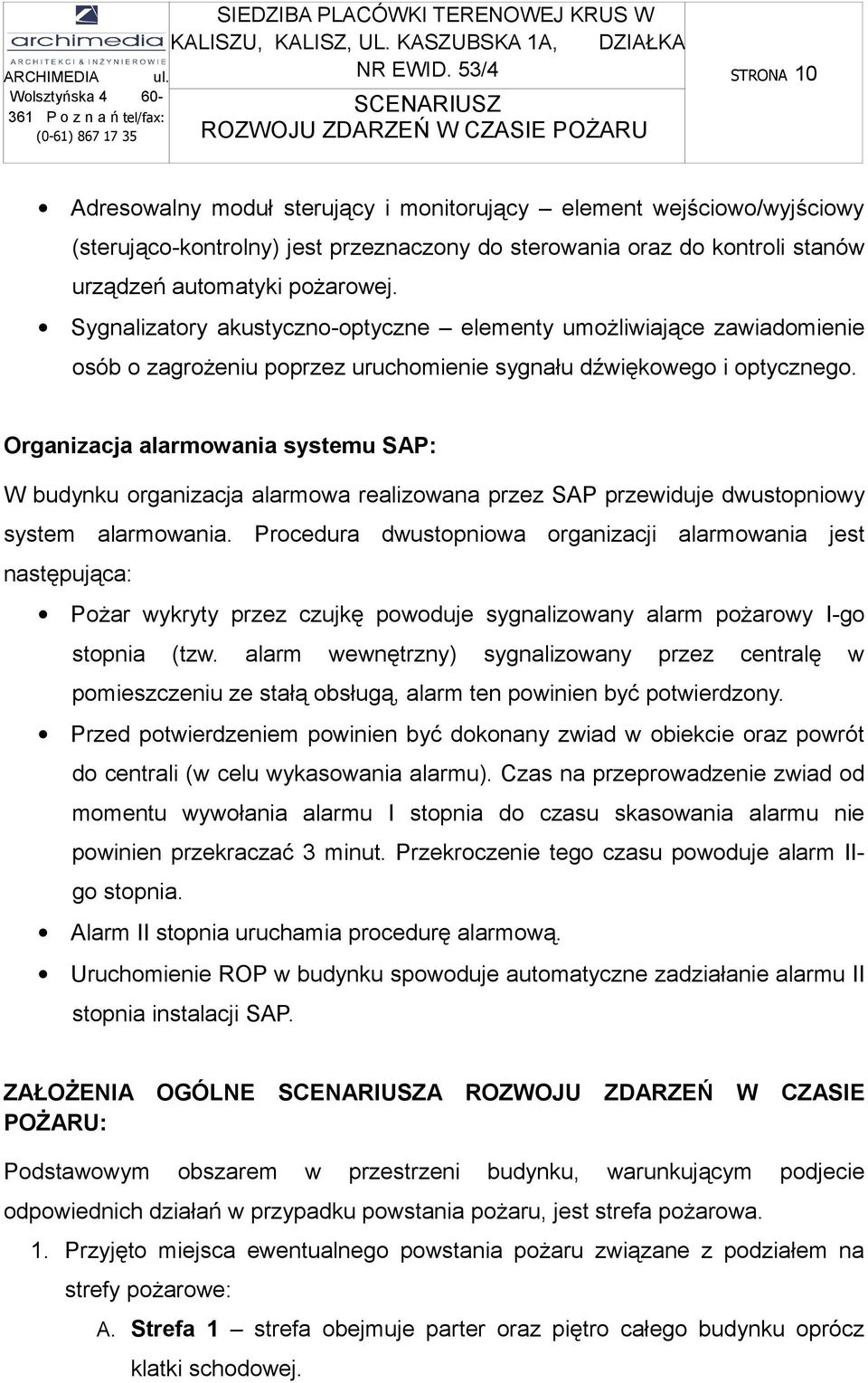

10 NR EWID. 53/4 STRONA 10 Adresowalny moduł sterujący i monitorujący element wejściowo/wyjściowy (sterująco-kontrolny) jest przeznaczony do sterowania oraz do kontroli stanów urządzeń automatyki pożarowej. Sygnalizatory akustyczno-optyczne elementy umożliwiające zawiadomienie osób o zagrożeniu poprzez uruchomienie sygnału dźwiękowego i optycznego. Organizacja alarmowania systemu SAP: W budynku organizacja alarmowa realizowana przez SAP przewiduje dwustopniowy system alarmowania. Procedura dwustopniowa organizacji alarmowania jest następująca: Pożar wykryty przez czujkę powoduje sygnalizowany alarm pożarowy I-go stopnia (tzw. alarm wewnętrzny) sygnalizowany przez centralę w pomieszczeniu ze stałą obsługą, alarm ten powinien być potwierdzony. Przed potwierdzeniem powinien być dokonany zwiad w obiekcie oraz powrót do centrali (w celu wykasowania alarmu). Czas na przeprowadzenie zwiad od momentu wywołania alarmu I stopnia do czasu skasowania alarmu nie powinien przekraczać 3 minut. Przekroczenie tego czasu powoduje alarm IIgo stopnia. Alarm II stopnia uruchamia procedurę alarmową. Uruchomienie ROP w budynku spowoduje automatyczne zadziałanie alarmu II stopnia instalacji SAP. ZAŁOŻENIA OGÓLNE A ROZWOJU ZDARZEŃ W CZASIE POŻARU: Podstawowym obszarem w przestrzeni budynku, warunkującym podjecie odpowiednich działań w przypadku powstania pożaru, jest strefa pożarowa. 1. Przyjęto miejsca ewentualnego powstania pożaru związane z podziałem na strefy pożarowe: A. Strefa 1 strefa obejmuje parter oraz piętro całego budynku oprócz klatki schodowej.

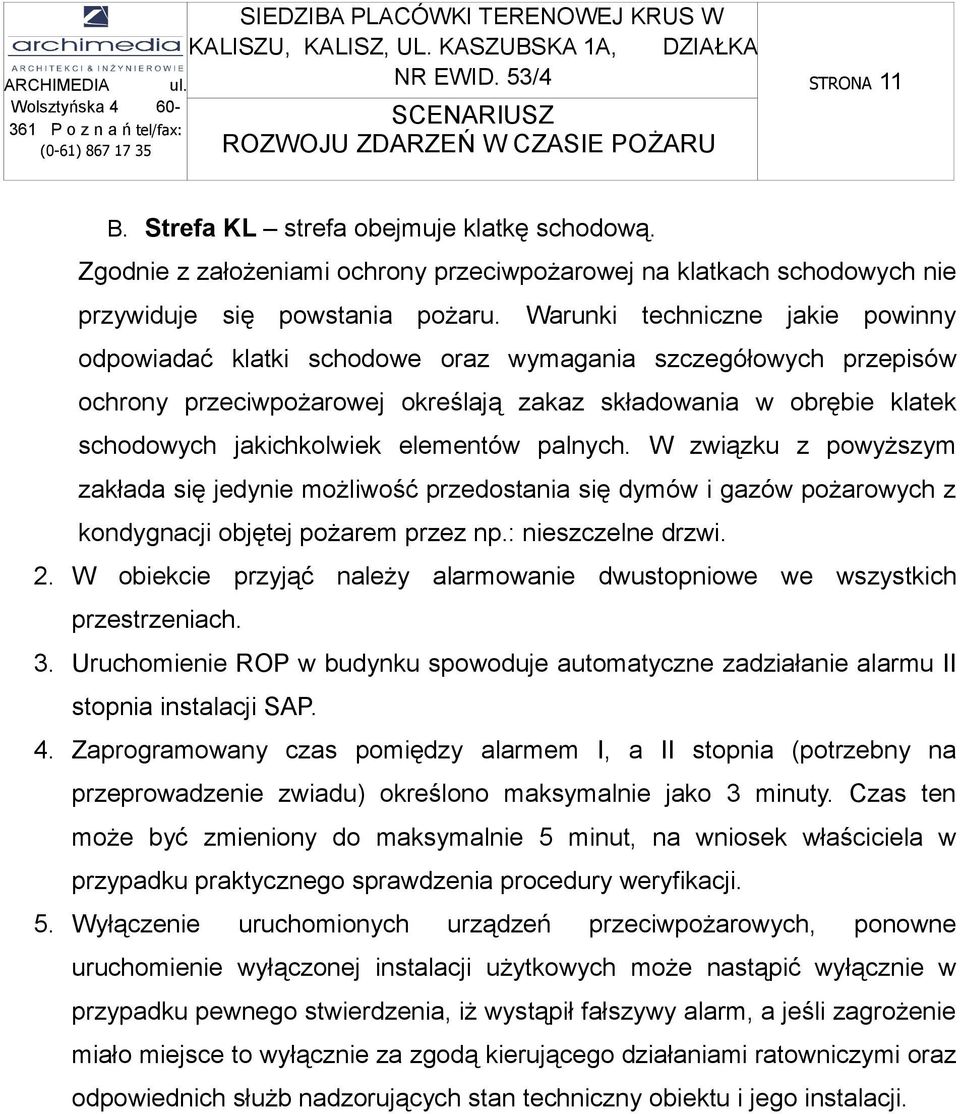

11 NR EWID. 53/4 STRONA 11 B. Strefa KL strefa obejmuje klatkę schodową. Zgodnie z założeniami ochrony przeciwpożarowej na klatkach schodowych nie przywiduje się powstania pożaru. Warunki techniczne jakie powinny odpowiadać klatki schodowe oraz wymagania szczegółowych przepisów ochrony przeciwpożarowej określają zakaz składowania w obrębie klatek schodowych jakichkolwiek elementów palnych. W związku z powyższym zakłada się jedynie możliwość przedostania się dymów i gazów pożarowych z kondygnacji objętej pożarem przez np.: nieszczelne drzwi. 2. W obiekcie przyjąć należy alarmowanie dwustopniowe we wszystkich przestrzeniach. 3. Uruchomienie ROP w budynku spowoduje automatyczne zadziałanie alarmu II stopnia instalacji SAP. 4. Zaprogramowany czas pomiędzy alarmem I, a II stopnia (potrzebny na przeprowadzenie zwiadu) określono maksymalnie jako 3 minuty. Czas ten może być zmieniony do maksymalnie 5 minut, na wniosek właściciela w przypadku praktycznego sprawdzenia procedury weryfikacji. 5. Wyłączenie uruchomionych urządzeń przeciwpożarowych, ponowne uruchomienie wyłączonej instalacji użytkowych może nastąpić wyłącznie w przypadku pewnego stwierdzenia, iż wystąpił fałszywy alarm, a jeśli zagrożenie miało miejsce to wyłącznie za zgodą kierującego działaniami ratowniczymi oraz odpowiednich służb nadzorujących stan techniczny obiektu i jego instalacji.

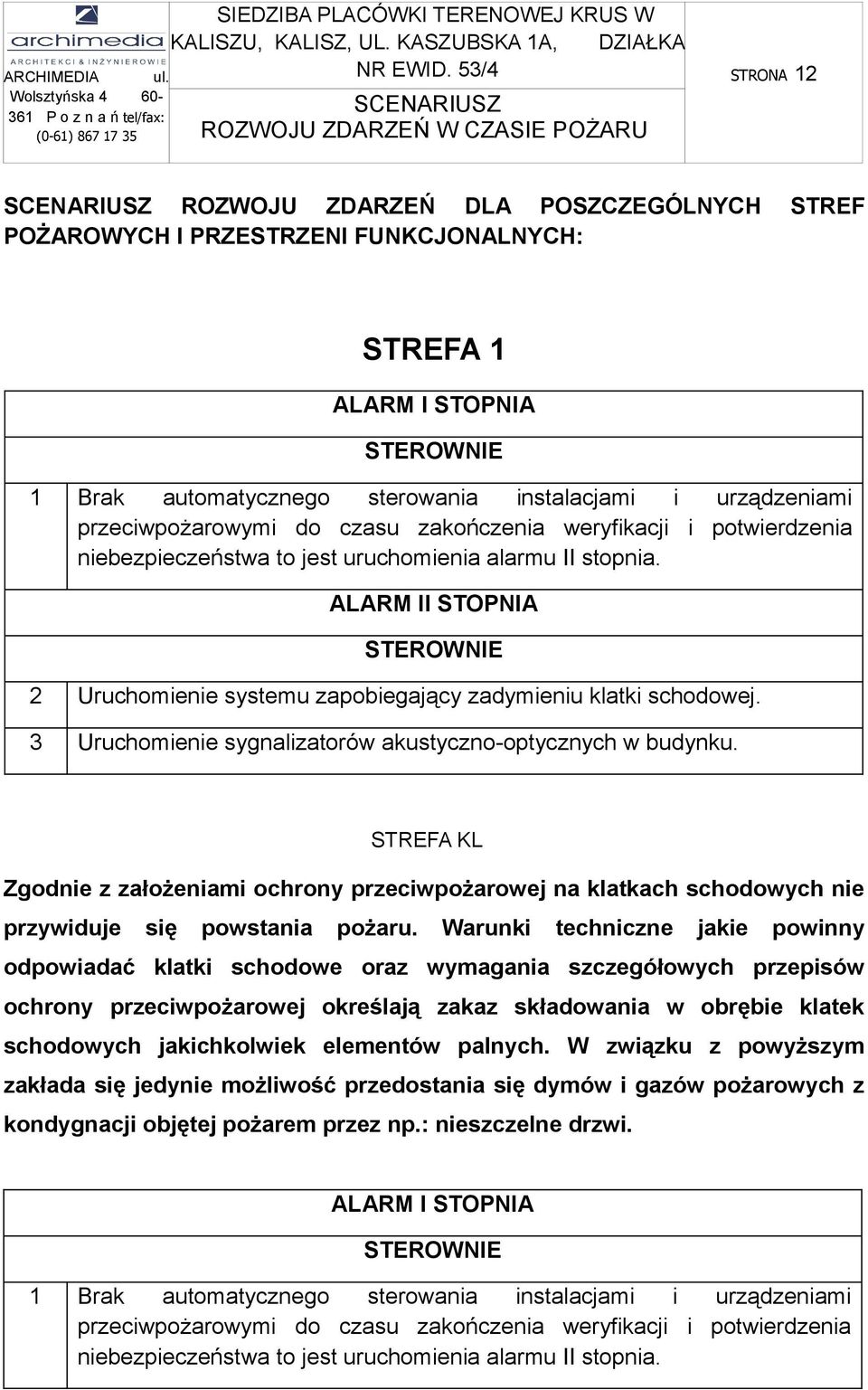

12 NR EWID. 53/4 STRONA 12 ROZWOJU ZDARZEŃ DLA POSZCZEGÓLNYCH STREF POŻAROWYCH I PRZESTRZENI FUNKCJONALNYCH: STREFA 1 ALARM I STOPNIA STEROWNIE 1 Brak automatycznego sterowania instalacjami i urządzeniami przeciwpożarowymi do czasu zakończenia weryfikacji i potwierdzenia niebezpieczeństwa to jest uruchomienia alarmu II stopnia. ALARM II STOPNIA STEROWNIE 2 Uruchomienie systemu zapobiegający zadymieniu klatki schodowej. 3 Uruchomienie sygnalizatorów akustyczno-optycznych w budynku. STREFA KL Zgodnie z założeniami ochrony przeciwpożarowej na klatkach schodowych nie przywiduje się powstania pożaru. Warunki techniczne jakie powinny odpowiadać klatki schodowe oraz wymagania szczegółowych przepisów ochrony przeciwpożarowej określają zakaz składowania w obrębie klatek schodowych jakichkolwiek elementów palnych. W związku z powyższym zakłada się jedynie możliwość przedostania się dymów i gazów pożarowych z kondygnacji objętej pożarem przez np.: nieszczelne drzwi. ALARM I STOPNIA STEROWNIE 1 Brak automatycznego sterowania instalacjami i urządzeniami przeciwpożarowymi do czasu zakończenia weryfikacji i potwierdzenia niebezpieczeństwa to jest uruchomienia alarmu II stopnia.

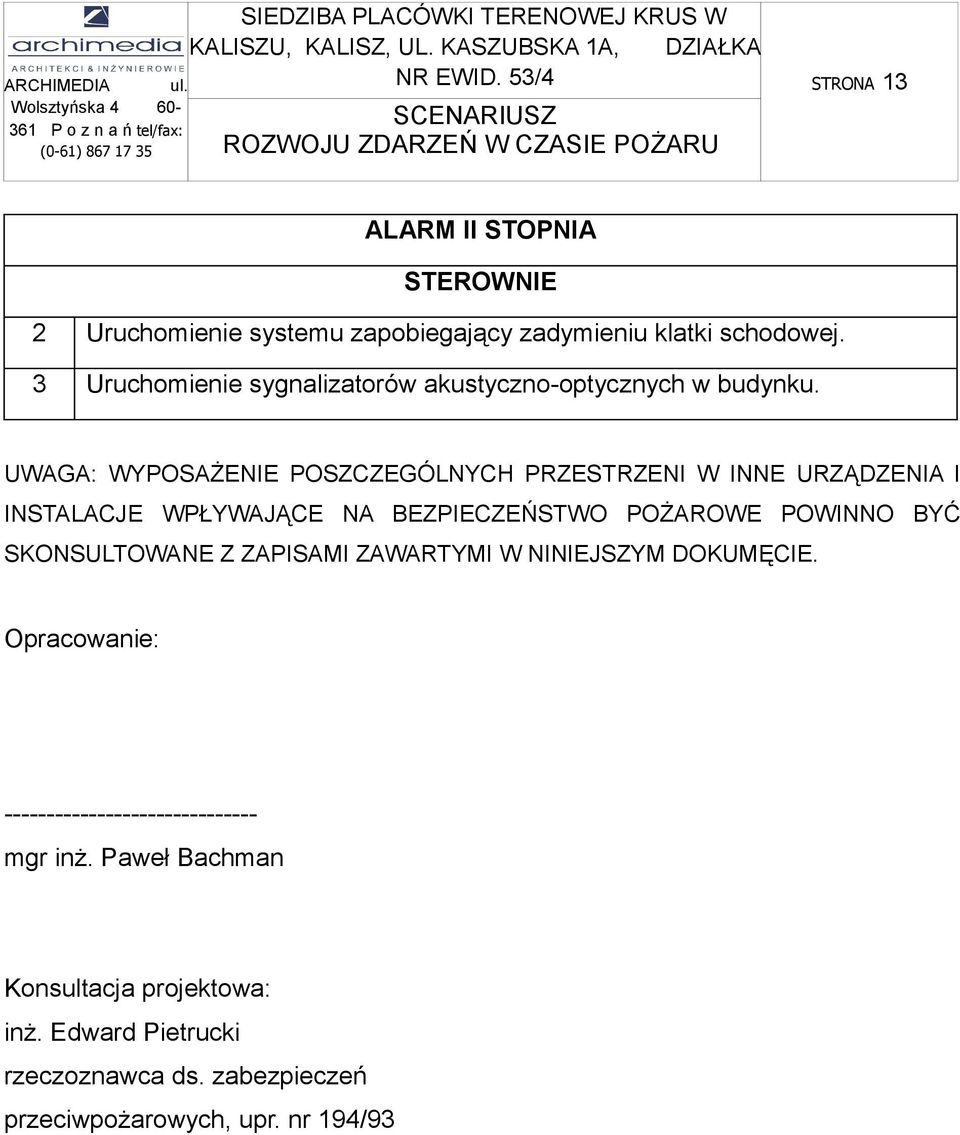

13 NR EWID. 53/4 STRONA 13 ALARM II STOPNIA STEROWNIE 2 Uruchomienie systemu zapobiegający zadymieniu klatki schodowej. 3 Uruchomienie sygnalizatorów akustyczno-optycznych w budynku. UWAGA: WYPOSAŻENIE POSZCZEGÓLNYCH PRZESTRZENI W INNE URZĄDZENIA I INSTALACJE WPŁYWAJĄCE NA BEZPIECZEŃSTWO POŻAROWE POWINNO BYĆ SKONSULTOWANE Z ZAPISAMI ZAWARTYMI W NINIEJSZYM DOKUMĘCIE. Opracowanie: mgr inż. Paweł Bachman Konsultacja projektowa: inż. Edward Pietrucki rzeczoznawca ds. zabezpieczeń przeciwpożarowych, upr. nr 194/93
