Czytniki kodów obrazkowych ICR80x / ICR803-B / Standard Range

Transkrypt

1 KATALOG ONLINE Czytniki kodów obrazkowych ICR80x / ICR803-B / Standard Range ICR803-B0271

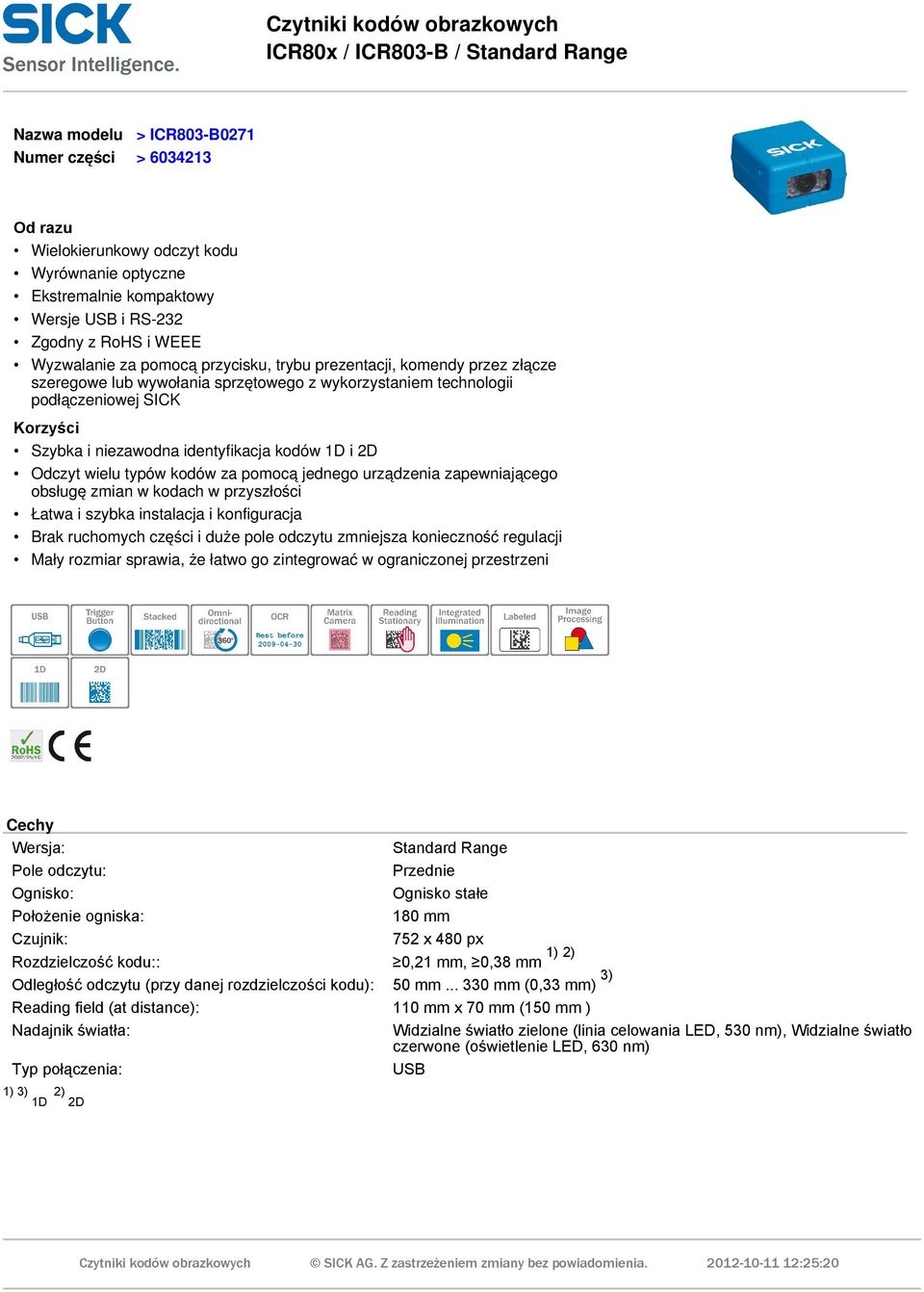

2 Czytniki kodów obrazkowych ICR80x / ICR803-B / Standard Range Nazwa modelu > ICR803-B0271 Numer części > Od razu Wielokierunkowy odczyt kodu Wyrównanie optyczne Ekstremalnie kompaktowy Wersje USB i RS-232 Zgodny z RoHS i WEEE Wyzwalanie za pomocą przycisku, trybu prezentacji, komendy przez złącze szeregowe lub wywołania sprzętowego z wykorzystaniem technologii podłączeniowej SICK Korzyści Szybka i niezawodna identyfikacja kodów 1D i 2D Odczyt wielu typów kodów za pomocą jednego urządzenia zapewniającego obsługę zmian w kodach w przyszłości Łatwa i szybka instalacja i konfiguracja Brak ruchomych części i duże pole odczytu zmniejsza konieczność regulacji Mały rozmiar sprawia, że łatwo go zintegrować w ograniczonej przestrzeni Cechy Wersja: Pole odczytu: Ognisko: Położenie ogniska: Czujnik: Rozdzielczość kodu:: Odległość odczytu (przy danej rozdzielczości kodu): Reading field (at distance): Nadajnik światła: Typ połączenia: 1) 3) 1D 2) Standard Range Przednie Ognisko stałe 180 mm 752 x 480 px 1) 2) 0,21 mm, 0,38 mm 3) 50 mm mm (0,33 mm) 110 mm x 70 mm (150 mm ) Widzialne światło zielone (linia celowania LED, 530 nm), Widzialne światło czerwone (oświetlenie LED, 630 nm) USB 2D

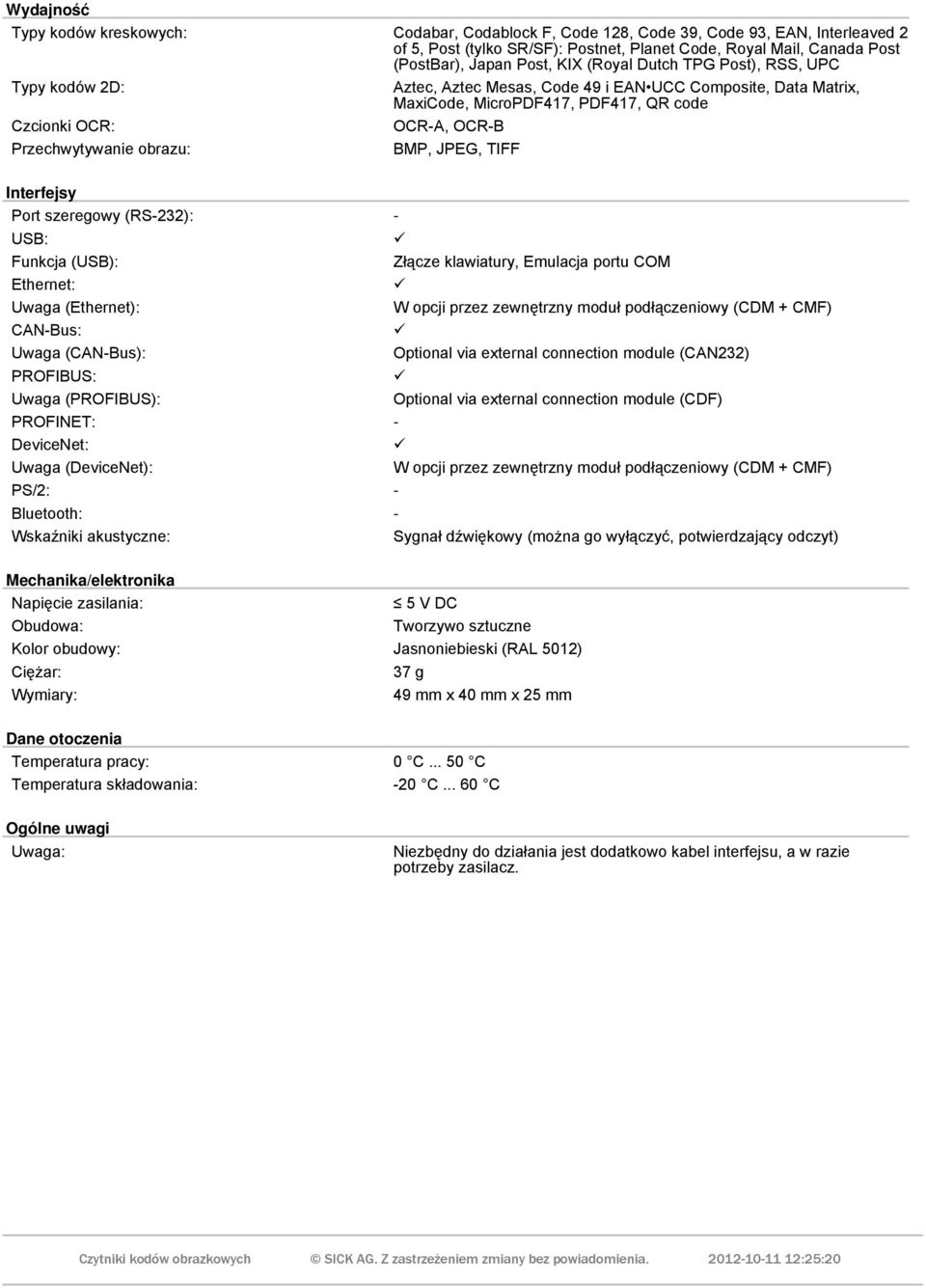

3 Wydajność Typy kodów kreskowych: Codabar, Codablock F, Code 128, Code 39, Code 93, EAN, Interleaved 2 of 5, Post (tylko SR/SF): Postnet, Planet Code, Royal Mail, Canada Post (PostBar), Japan Post, KIX (Royal Dutch TPG Post), RSS, UPC Typy kodów 2D: Aztec, Aztec Mesas, Code 49 i EAN UCC Composite, Data Matrix, MaxiCode, MicroPDF417, PDF417, QR code Czcionki OCR: OCR-A, OCR-B Przechwytywanie obrazu: BMP, JPEG, TIFF Interfejsy Port szeregowy (RS-232): - USB: Funkcja (USB): Złącze klawiatury, Emulacja portu COM Ethernet: Uwaga (Ethernet): W opcji przez zewnętrzny moduł podłączeniowy (CDM + CMF) CAN-Bus: Uwaga (CAN-Bus): Optional via external connection module (CAN232) PROFIBUS: Uwaga (PROFIBUS): Optional via external connection module (CDF) PROFINET: - DeviceNet: Uwaga (DeviceNet): W opcji przez zewnętrzny moduł podłączeniowy (CDM + CMF) PS/2: - Bluetooth: - Wskaźniki akustyczne: Sygnał dźwiękowy (można go wyłączyć, potwierdzający odczyt) Mechanika/elektronika Napięcie zasilania: 5 V DC Obudowa: Tworzywo sztuczne Kolor obudowy: Jasnoniebieski (RAL 5012) Ciężar: 37 g Wymiary: 49 mm x 40 mm x 25 mm Dane otoczenia Temperatura pracy: 0 C C Temperatura składowania: -20 C C Ogólne uwagi Uwaga: Niezbędny do działania jest dodatkowo kabel interfejsu, a w razie potrzeby zasilacz.

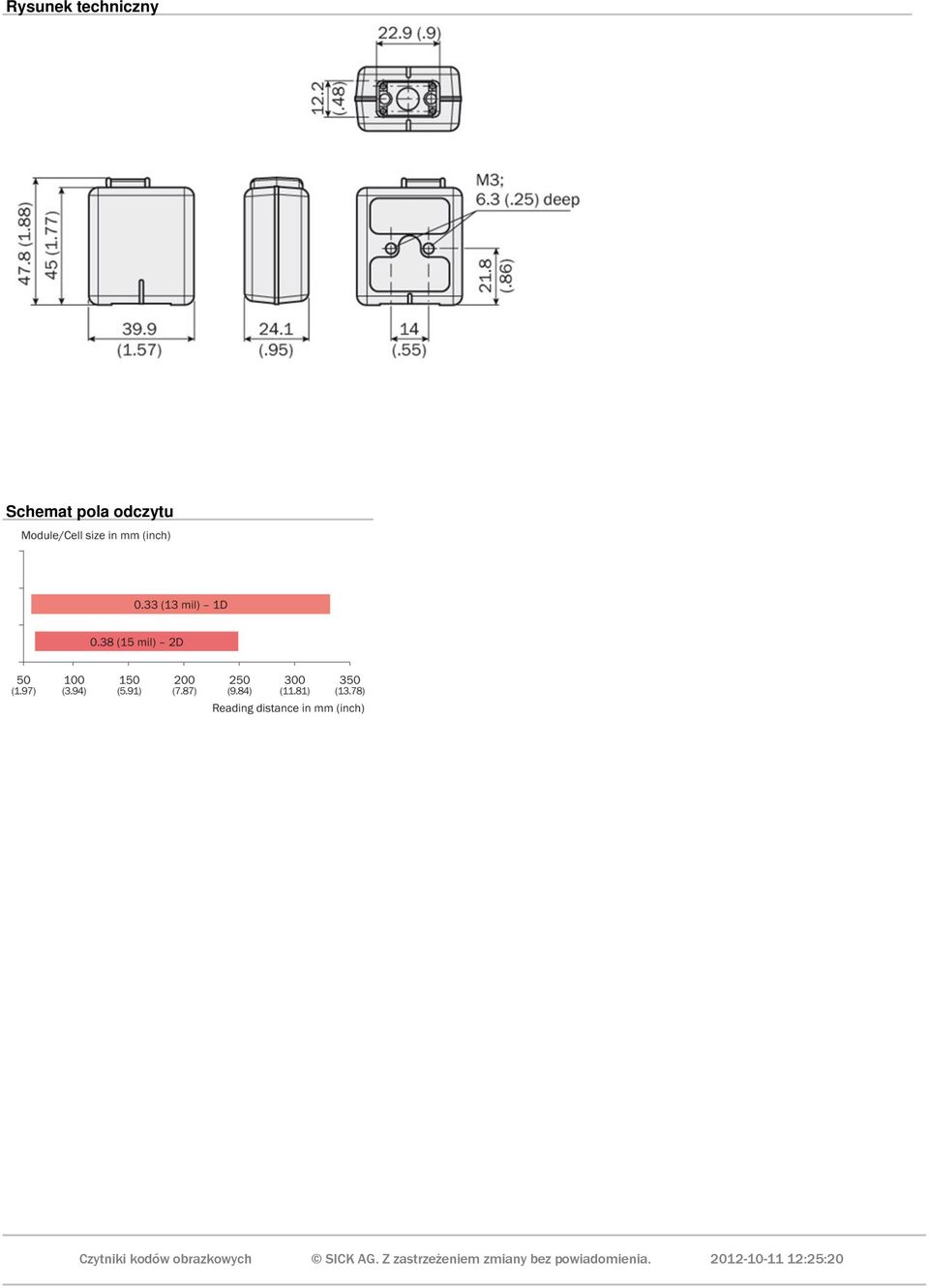

4 Rysunek techniczny Schemat pola odczytu
