1 oferta hydrauliki mobilnej

2 NASZA OFERTA Modułowy agregat hydrauliczny stanowi podstawę dla wielu systemów przemysłowych. Typowe zastosowania to przyczepy, podnośniki nożycowe, wywrotki samochodowe, kontrola dostępu i urządzeń bezpieczeństwa, jak również wiele maszyn przemysłowych. Wszechstronny zakres zasilacz hydrauliczny składa się z trzech podstawowych rodzajów produktów. Standardowy agregat hydrauliczny Agregat hydrauliczny Mini Agregat hydrauliczny Mikro Każdy typ jest fachowo skonfigurowany, aby zapewnić niezawodne działanie w instalacjach hydraulicznych.

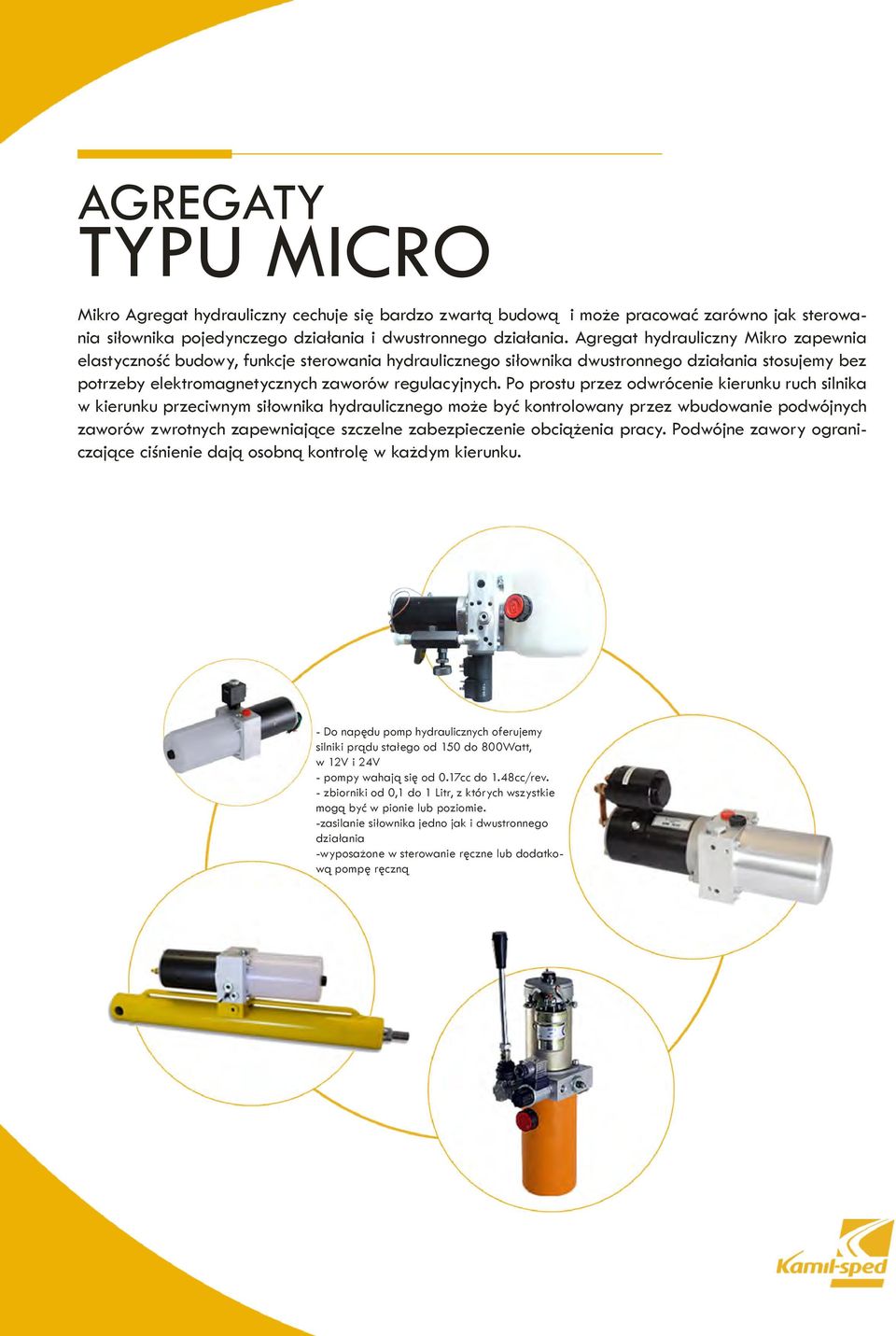

3 AGREGATY TYPU MICRO Mikro Agregat hydrauliczny cechuje się bardzo zwartą budową i może pracować zarówno jak sterowania siłownika pojedynczego działania i dwustronnego działania. Agregat hydrauliczny Mikro zapewnia elastyczność budowy, funkcje sterowania hydraulicznego siłownika dwustronnego działania stosujemy bez potrzeby elektromagnetycznych zaworów regulacyjnych. Po prostu przez odwrócenie kierunku ruch silnika w kierunku przeciwnym siłownika hydraulicznego może być kontrolowany przez wbudowanie podwójnych zaworów zwrotnych zapewniające szczelne zabezpieczenie obciążenia pracy. Podwójne zawory ograniczające ciśnienie dają osobną kontrolę w każdym kierunku. - Do napędu pomp hydraulicznych oferujemy silniki prądu stałego od 150 do 800Watt, w 12V i 24V - pompy wahają się od 0.17cc do 1.48cc/rev. - zbiorniki od 0,1 do 1 Litr, z których wszystkie mogą być w pionie lub poziomie. -zasilanie siłownika jedno jak i dwustronnego działania -wyposażone w sterowanie ręczne lub dodatkową pompę ręczną

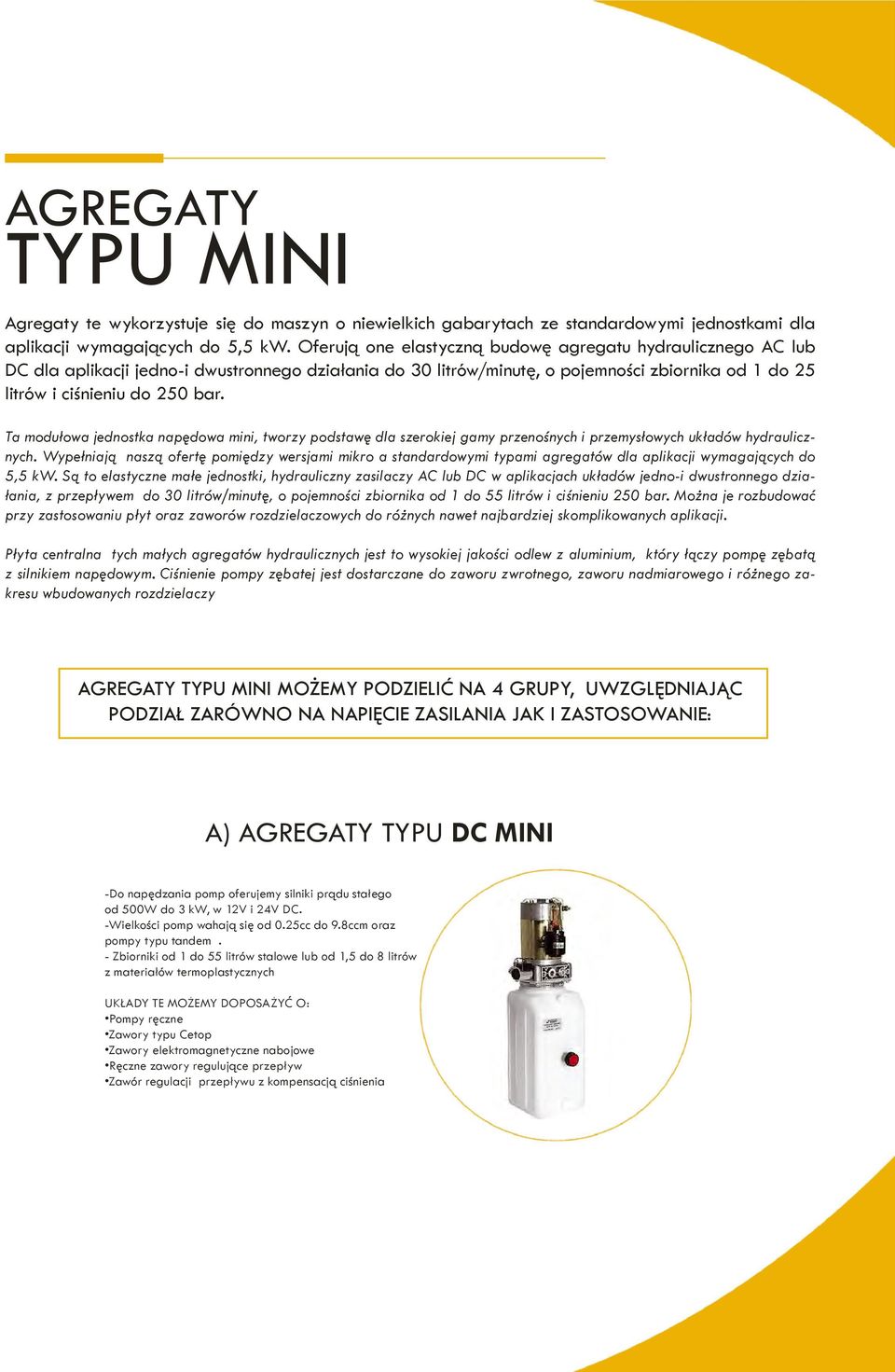

4 AGREGATY TYPU MINI Agregaty te wykorzystuje się do maszyn o niewielkich gabarytach ze standardowymi jednostkami dla aplikacji wymagających do 5,5 kw. Oferują one elastyczną budowę agregatu hydraulicznego AC lub DC dla aplikacji jedno-i dwustronnego działania do 30 litrów/minutę, o pojemności zbiornika od 1 do 25 litrów i ciśnieniu do 250 bar. Ta modułowa jednostka napędowa mini, tworzy podstawę dla szerokiej gamy przenośnych i przemysłowych układów hydraulicznych. Wypełniają naszą ofertę pomiędzy wersjami mikro a standardowymi typami agregatów dla aplikacji wymagających do 5,5 kw. Są to elastyczne małe jednostki, hydrauliczny zasilaczy AC lub DC w aplikacjach układów jedno-i dwustronnego działania, z przepływem do 30 litrów/minutę, o pojemności zbiornika od 1 do 55 litrów i ciśnieniu 250 bar. Można je rozbudować przy zastosowaniu płyt oraz zaworów rozdzielaczowych do różnych nawet najbardziej skomplikowanych aplikacji. Płyta centralna tych małych agregatów hydraulicznych jest to wysokiej jakości odlew z aluminium, który łączy pompę zębatą z silnikiem napędowym. Ciśnienie pompy zębatej jest dostarczane do zaworu zwrotnego, zaworu nadmiarowego i różnego zakresu wbudowanych rozdzielaczy Agregaty typu mini możemy podzielić na 4 grupy, uwzględniając podział zarówno na napięcie zasilania jak i zastosowanie: a) AGREGATY typu DC mini -Do napędzania pomp oferujemy silniki prądu stałego od 500W do 3 kw, w 12V i 24V DC. -Wielkości pomp wahają się od 0.25cc do 9.8ccm oraz pompy typu tandem. - Zbiorniki od 1 do 55 litrów stalowe lub od 1,5 do 8 litrów z materiałów termoplastycznych układy te możemy doposażyć o: Pompy ręczne Zawory typu Cetop Zawory elektromagnetyczne nabojowe Ręczne zawory regulujące przepływ Zawór regulacji przepływu z kompensacją ciśnienia

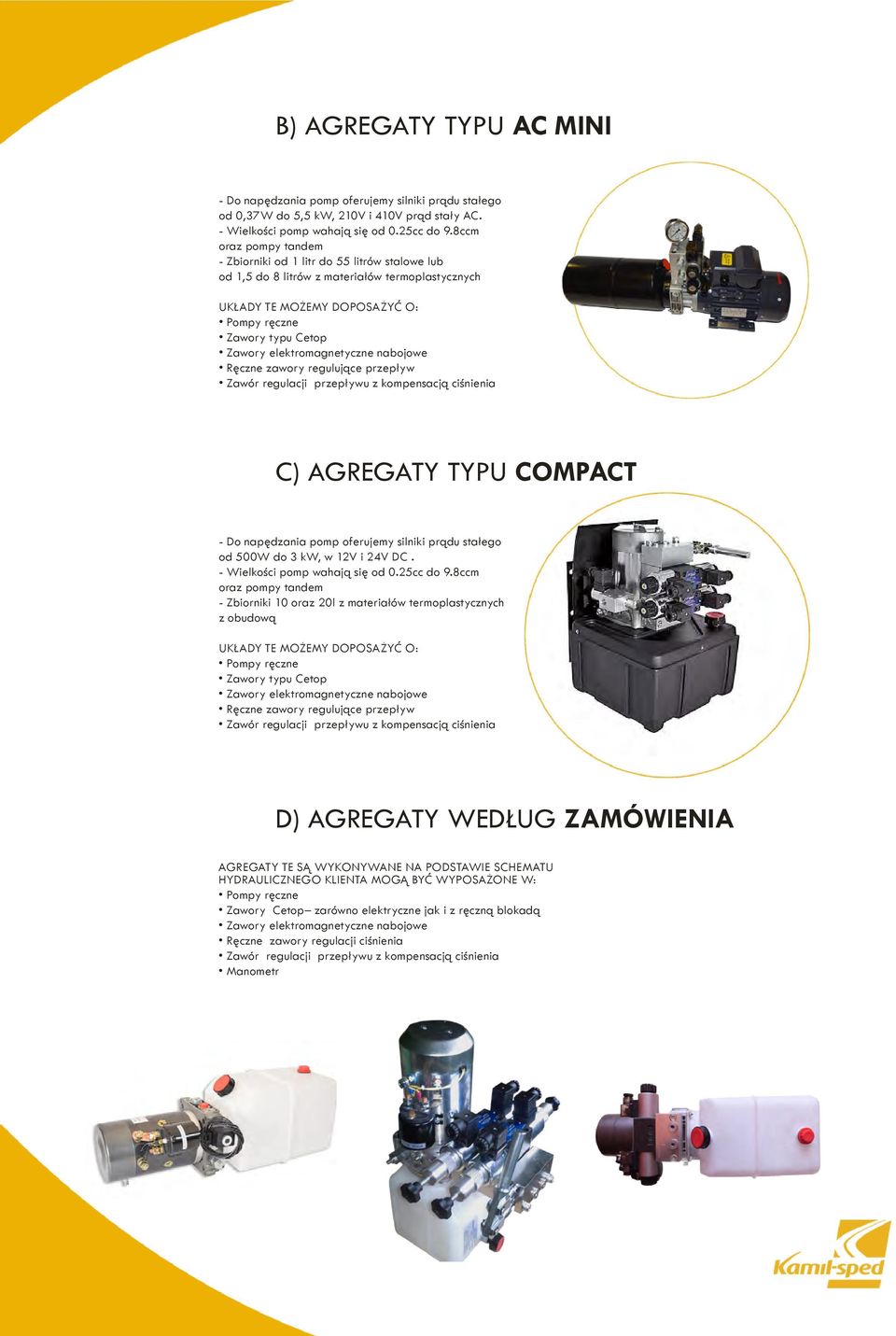

5 B) AGREGATY typu AC mini - Do napędzania pomp oferujemy silniki prądu stałego od 0,37W do 5,5 kw, 210V i 410V prąd stały AC. - Wielkości pomp wahają się od 0.25cc do 9.8ccm oraz pompy tandem - Zbiorniki od 1 litr do 55 litrów stalowe lub od 1,5 do 8 litrów z materiałów termoplastycznych Układy te możemy doposażyć o: Pompy ręczne Zawory typu Cetop Zawory elektromagnetyczne nabojowe Ręczne zawory regulujące przepływ Zawór regulacji przepływu z kompensacją ciśnienia C) AGREGATY typu Compact - Do napędzania pomp oferujemy silniki prądu stałego od 500W do 3 kw, w 12V i 24V DC. - Wielkości pomp wahają się od 0.25cc do 9.8ccm oraz pompy tandem - Zbiorniki 10 oraz 20l z materiałów termoplastycznych z obudową układy te możemy doposażyć o: Pompy ręczne Zawory typu Cetop Zawory elektromagnetyczne nabojowe Ręczne zawory regulujące przepływ Zawór regulacji przepływu z kompensacją ciśnienia D) Agregaty według zamówienia Agregaty te są wykonywane na podstawie schematu hydraulicznego klienta Mogą być wyposażone w: Pompy ręczne Zawory Cetop zarówno elektryczne jak i z ręczną blokadą Zawory elektromagnetyczne nabojowe Ręczne zawory regulacji ciśnienia Zawór regulacji przepływu z kompensacją ciśnienia Manometr

6 Na specjalne zamówienie możemy wykonać kompletne układy hydrauliczne ze sterowaniem zarówno przewodowym jak i radiowym. Możemy wykonać układy ze sterowaniem ręcznym zaworów typu Cetop oraz ręczną pompą hydrauliczną co zabezpieczy układ w przypadku braku energii elektrycznej, układy te możemy wykonać zarówno na prąd stały DC jak i przemienny AC. STANDARTOWY AGREGAT HYDRAULICZNY Ten agregat hydrauliczny wykorzystuje standardowy zakres elementów modułowych, jest łatwy w montażu i konserwacji. Znajduje zastosowanie w najbardziej wymagających aplikacjach przemysłowych, z silnikami do 30 kw, natężenia przepływu do 100 l / min, pojemności zbiornika do 180 litrów i zdolności ciśnienia do 250 bar, możemy zaoferować jednostki zasilania systemu hydraulicznego do spełnienia większości wymagań przemysłowych. Silniki AC są klasy IP55 jako standard i wielu konfiguracji montażu B35. Pompy wykorzystywane do agregatów są to standardowe pompy ze stożkiem mocowane na 4 śruby, z grupy 1, 2 i 3. Na niskich obrotach daje nam to cichą i płynną pracę. Stosuje się również pompy żeliwne grupy 2 i 3 dla większej wytrzymałości. Wszystkie zasilacze mają filtr ssący 90 mikronów i 25 mikronów, w standardzie mają zabudowany filtry powrotne. Filtry ciśnieniowe do 3 mikronów są opcjonalne i dają naszym zasilaczom wysoki poziomu czystości oleju hydraulicznego. W przypadku standardowych agregatów hydraulicznych oferujemy wiele funkcji w zależności od zapotrzebowania.

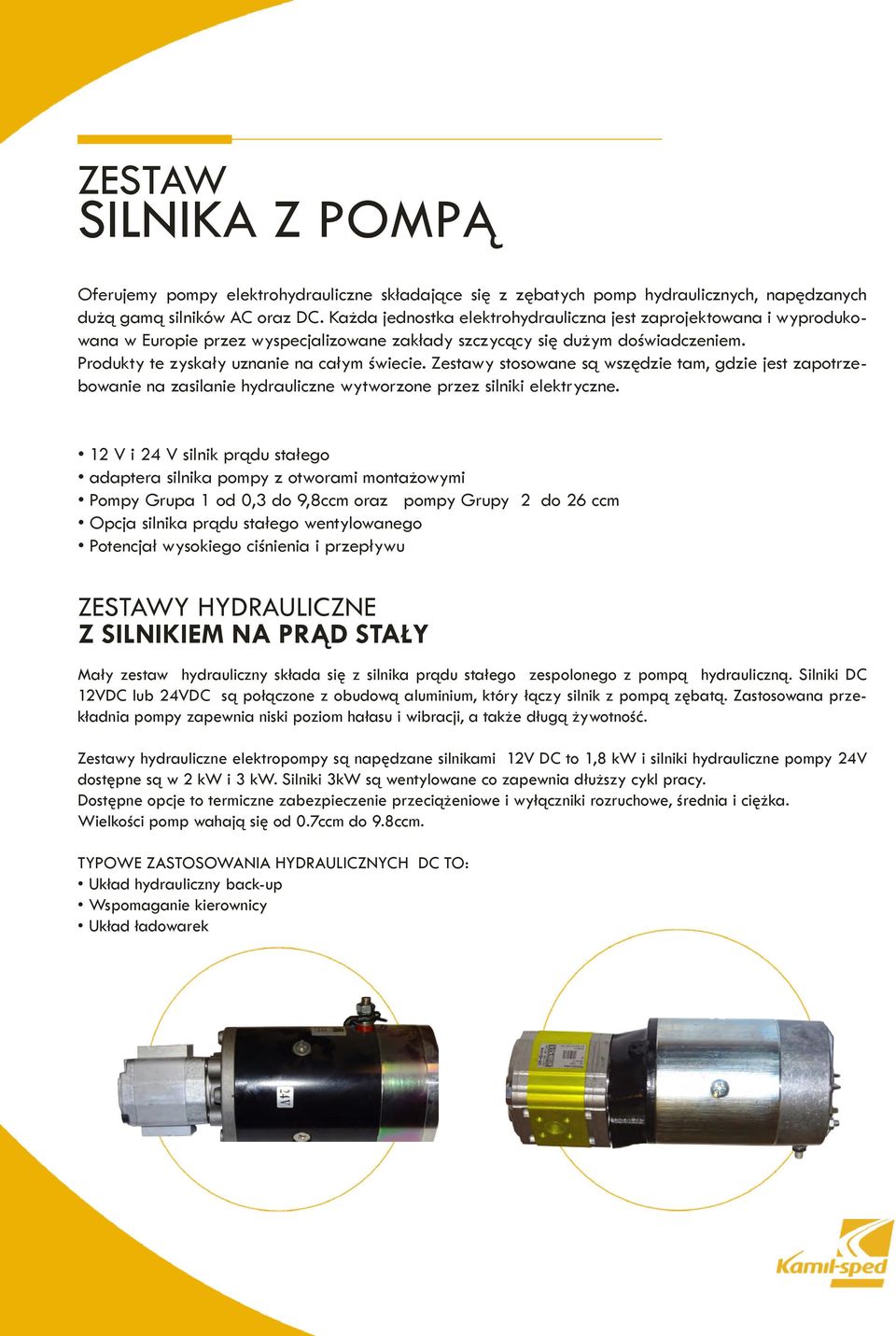

7 ZESTAW SILNIKA Z POMPĄ Oferujemy pompy elektrohydrauliczne składające się z zębatych pomp hydraulicznych, napędzanych dużą gamą silników AC oraz DC. Każda jednostka elektrohydrauliczna jest zaprojektowana i wyprodukowana w Europie przez wyspecjalizowane zakłady szczycący się dużym doświadczeniem. Produkty te zyskały uznanie na całym świecie. Zestawy stosowane są wszędzie tam, gdzie jest zapotrzebowanie na zasilanie hydrauliczne wytworzone przez silniki elektryczne. 12 V i 24 V silnik prądu stałego adaptera silnika pompy z otworami montażowymi Pompy Grupa 1 od 0,3 do 9,8ccm oraz pompy Grupy 2 do 26 ccm Opcja silnika prądu stałego wentylowanego Potencjał wysokiego ciśnienia i przepływu Zestawy hydrauliczne Z SILNIKIEM NA PRĄD STAŁY Mały zestaw hydrauliczny składa się z silnika prądu stałego zespolonego z pompą hydrauliczną. Silniki DC 12VDC lub 24VDC są połączone z obudową aluminium, który łączy silnik z pompą zębatą. Zastosowana przekładnia pompy zapewnia niski poziom hałasu i wibracji, a także długą żywotność. Zestawy hydrauliczne elektropompy są napędzane silnikami 12V DC to 1,8 kw i silniki hydrauliczne pompy 24V dostępne są w 2 kw i 3 kw. Silniki 3kW są wentylowane co zapewnia dłuższy cykl pracy. Dostępne opcje to termiczne zabezpieczenie przeciążeniowe i wyłączniki rozruchowe, średnia i ciężka. Wielkości pomp wahają się od 0.7ccm do 9.8ccm. Typowe zastosowania hydraulicznych DC to: Układ hydrauliczny back-up Wspomaganie kierownicy Układ ładowarek

8 Zestawy hydrauliczne Z SILNIKAMI dużej mocy Oferujemy również zestawy hydrauliczne DC do zastosowań w zabudowach specjalistycznych Zestawy składają się z elementów: Silnik prądu stałego od 1,6 do 4,5kW S2 do 4,5min Mocowania Pompy hydraulicznej do 19 ccm Układy szczególnie wydajne znajdując zastosowania w zabudowach do transportu zwierząt. Pompy hydrauliczne z silnikami prądu przemiennego AC Zestaw pompy elektrohydraulicznej AC składa się z silnika elektrycznego napędzającego pompę hydrauliczną i zespół przekładni. Silniki trójfazowe są albo 240V lub 415V 1 faza 3 fazy. Standardowo silniki są IP55 i obudowa z aluminium od 1,5kW do 55kW z żeliwa. Mechaniczny napęd z przekładnią zapewnia niski poziom hałasu. Dostępne są opcje z wentylacją. Wielkości pomp wahają się od 1.6ccm do 91ccm w sekcjach tandemowych oraz opcje z zaworem. Typowe aplikacje pompy hydrauliczne Silnik to: Zasilanie układu hydraulicznego dla platform testowych i maszyn Pompy filtracyjne off-line Hydrauliczne pompy z napędem silnika

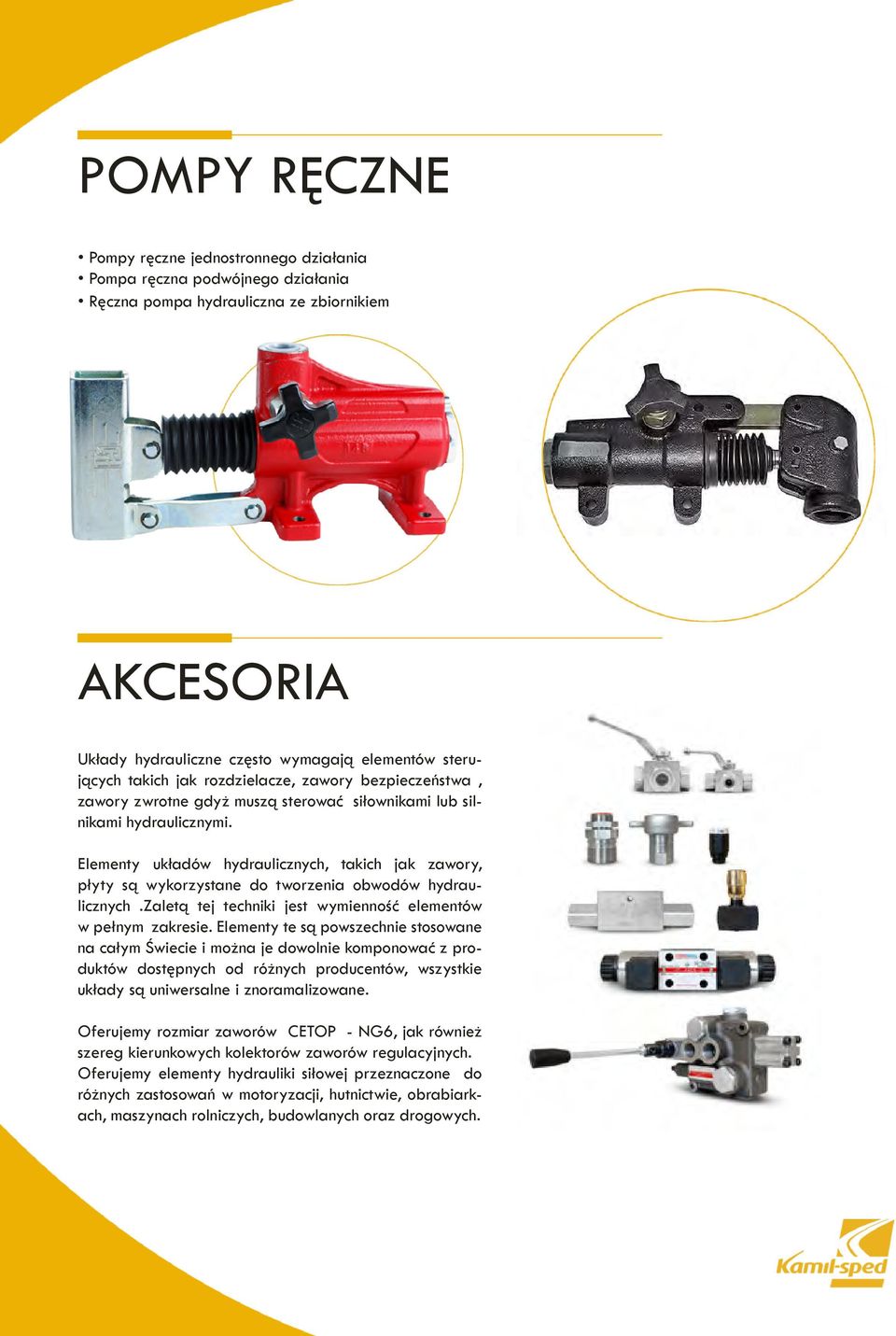

9 POMPY RĘCZNE Pompy ręczne jednostronnego działania Pompa ręczna podwójnego działania Ręczna pompa hydrauliczna ze zbiornikiem AKCESORIA Układy hydrauliczne często wymagają elementów sterujących takich jak rozdzielacze, zawory bezpieczeństwa, zawory zwrotne gdyż muszą sterować siłownikami lub silnikami hydraulicznymi. Elementy układów hydraulicznych, takich jak zawory, płyty są wykorzystane do tworzenia obwodów hydraulicznych.zaletą tej techniki jest wymienność elementów w pełnym zakresie. Elementy te są powszechnie stosowane na całym Świecie i można je dowolnie komponować z produktów dostępnych od różnych producentów, wszystkie układy są uniwersalne i znoramalizowane. Oferujemy rozmiar zaworów CETOP - NG6, jak również szereg kierunkowych kolektorów zaworów regulacyjnych. Oferujemy elementy hydrauliki siłowej przeznaczone do różnych zastosowań w motoryzacji, hutnictwie, obrabiarkach, maszynach rolniczych, budowlanych oraz drogowych.

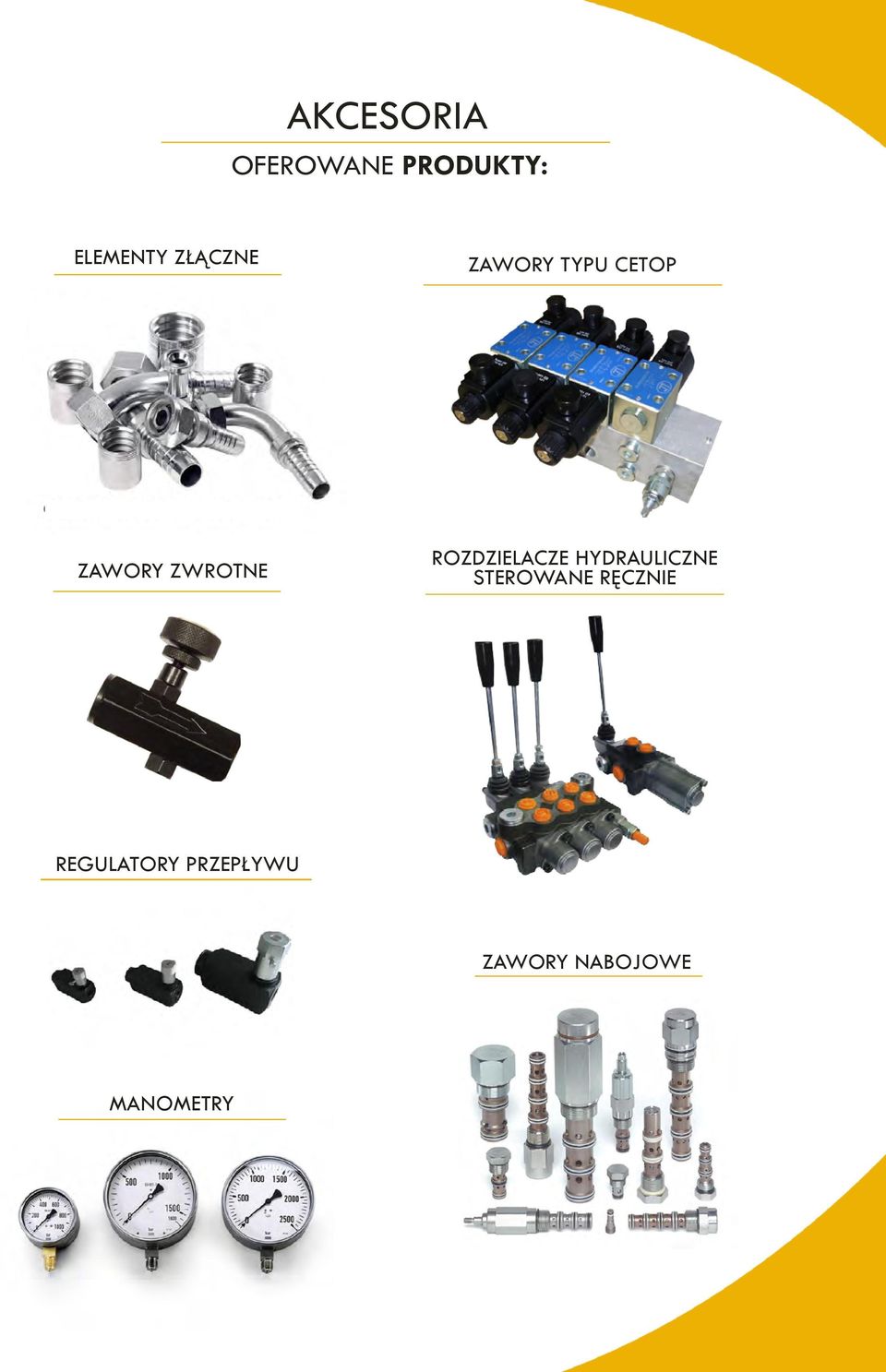

10 AKCESORIA oferowane produkty: Elementy złączne Zawory typu cetop zawory zwrotne rozdzielacze hydrauliczne sterowane ręcznie regulatory przepływu Zawory nabojowe Manometry

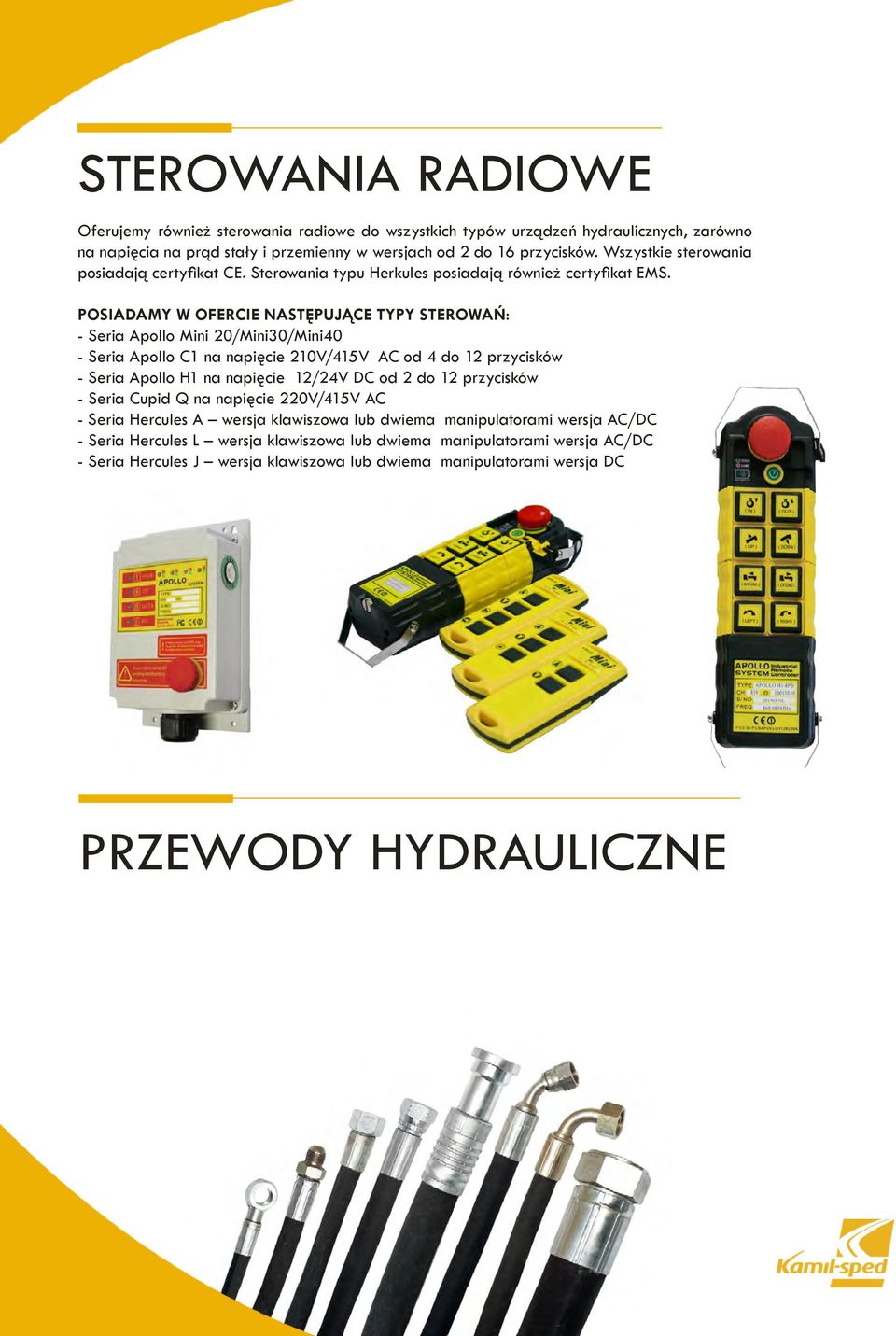

11 STEROWANIA RADIOWE Oferujemy również sterowania radiowe do wszystkich typów urządzeń hydraulicznych, zarówno na napięcia na prąd stały i przemienny w wersjach od 2 do 16 przycisków. Wszystkie sterowania posiadają certyfikat CE. Sterowania typu Herkules posiadają również certyfikat EMS. Posiadamy w ofercie następujące typy sterowań: - Seria Apollo Mini 20/Mini30/Mini40 - Seria Apollo C1 na napięcie 210V/415V AC od 4 do 12 przycisków - Seria Apollo H1 na napięcie 12/24V DC od 2 do 12 przycisków - Seria Cupid Q na napięcie 220V/415V AC - Seria Hercules A wersja klawiszowa lub dwiema manipulatorami wersja AC/DC - Seria Hercules L wersja klawiszowa lub dwiema manipulatorami wersja AC/DC - Seria Hercules J wersja klawiszowa lub dwiema manipulatorami wersja DC przewody hydrauliczne

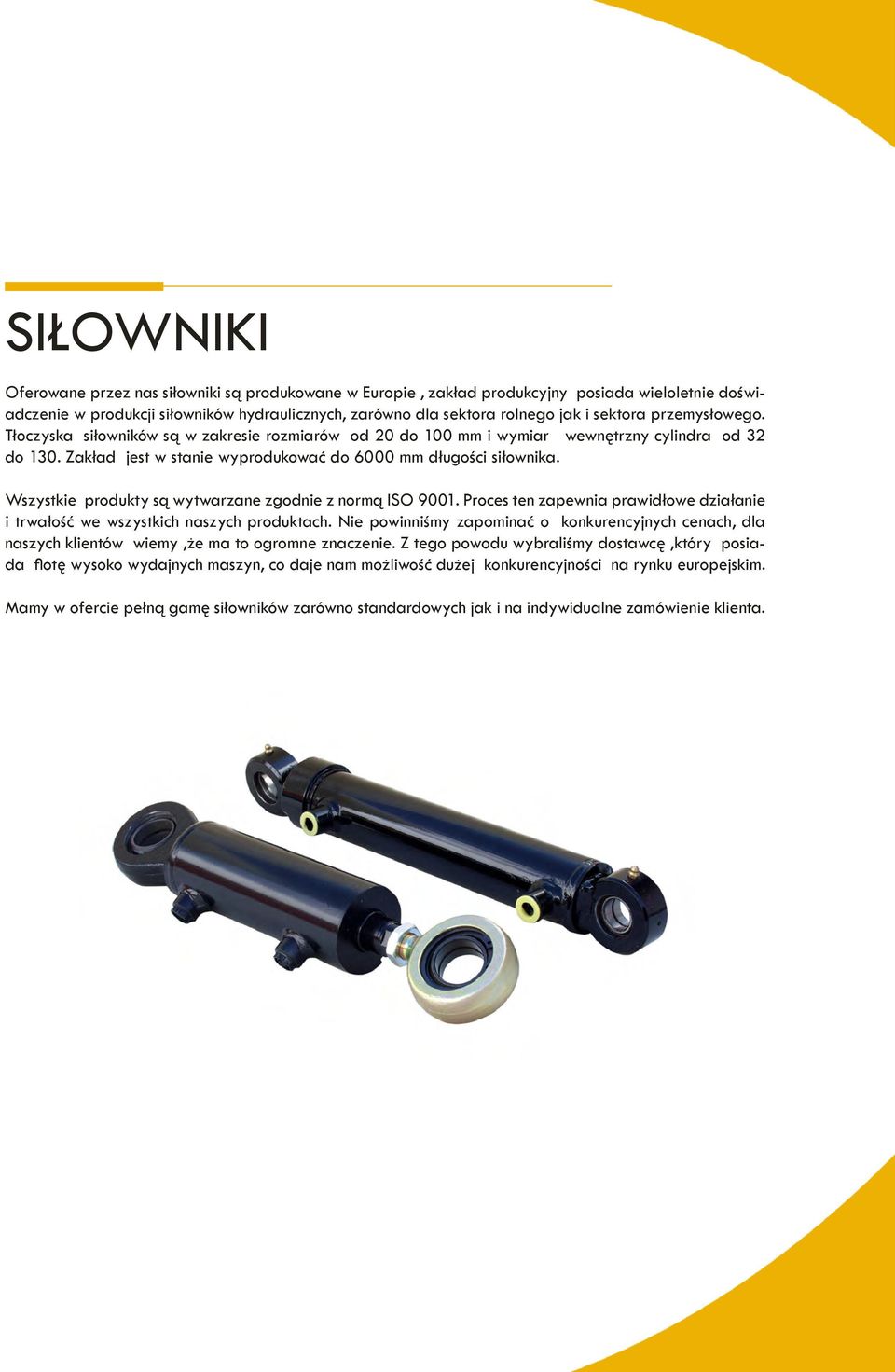

12 siłowniki Oferowane przez nas siłowniki są produkowane w Europie, zakład produkcyjny posiada wieloletnie doświadczenie w produkcji siłowników hydraulicznych, zarówno dla sektora rolnego jak i sektora przemysłowego. Tłoczyska siłowników są w zakresie rozmiarów od 20 do 100 mm i wymiar wewnętrzny cylindra od 32 do 130. Zakład jest w stanie wyprodukować do 6000 mm długości siłownika. Wszystkie produkty są wytwarzane zgodnie z normą ISO Proces ten zapewnia prawidłowe działanie i trwałość we wszystkich naszych produktach. Nie powinniśmy zapominać o konkurencyjnych cenach, dla naszych klientów wiemy,że ma to ogromne znaczenie. Z tego powodu wybraliśmy dostawcę,który posiada flotę wysoko wydajnych maszyn, co daje nam możliwość dużej konkurencyjności na rynku europejskim. Mamy w ofercie pełną gamę siłowników zarówno standardowych jak i na indywidualne zamówienie klienta.

13 seria 100 seria 200 seria 300 seria 400

14 seria 500 seria 590 seria 600 seria 610

15 seria 620 seria 630 seria 640

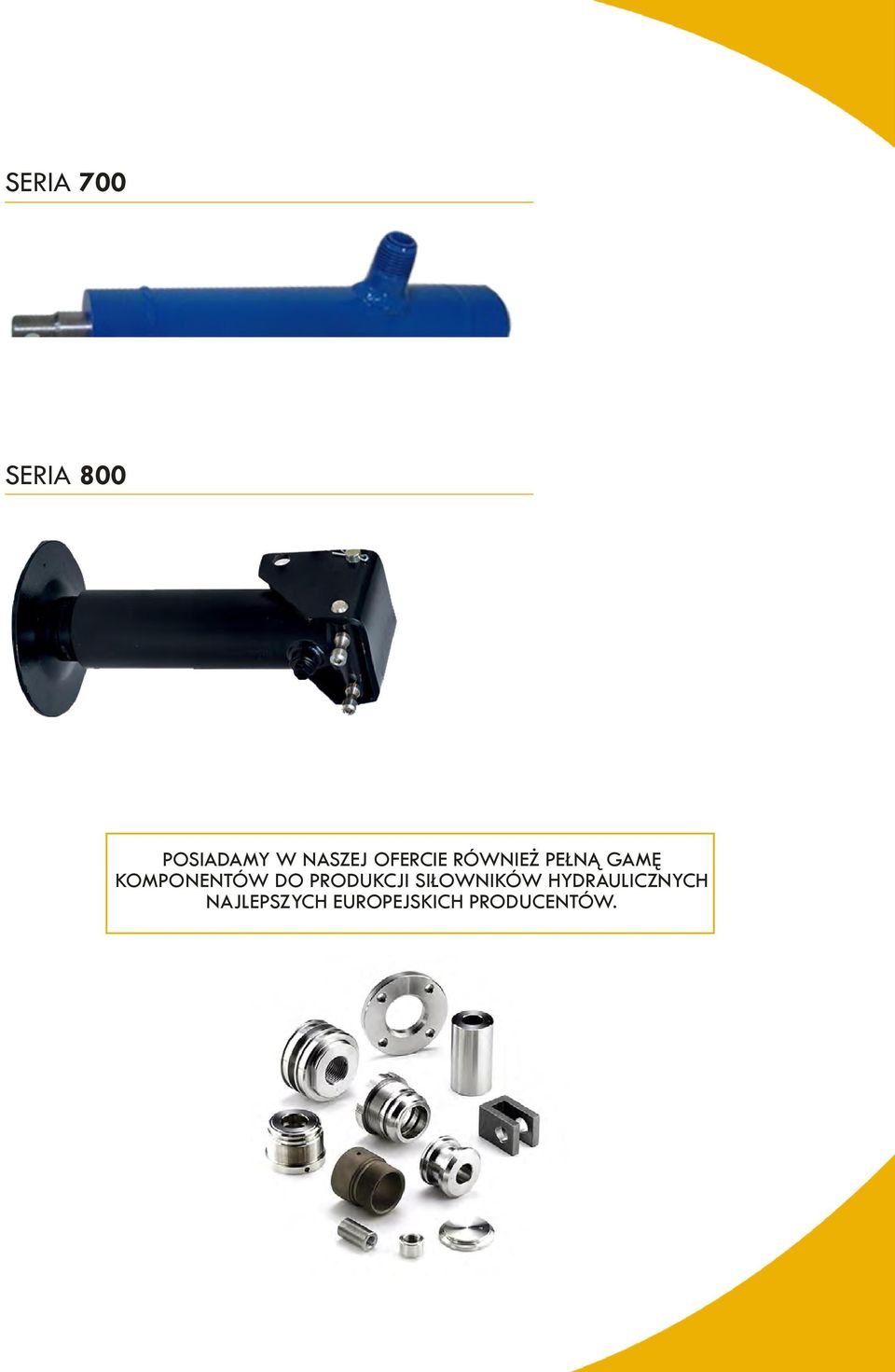

16 seria 700 seria 800 Posiadamy w naszej ofercie również pełną gamę komponentów do produkcji siłowników hydraulicznych najlepszych europejskich producentów.

17 przykładowe zastosowania siłowników hydraulicznych

18

19

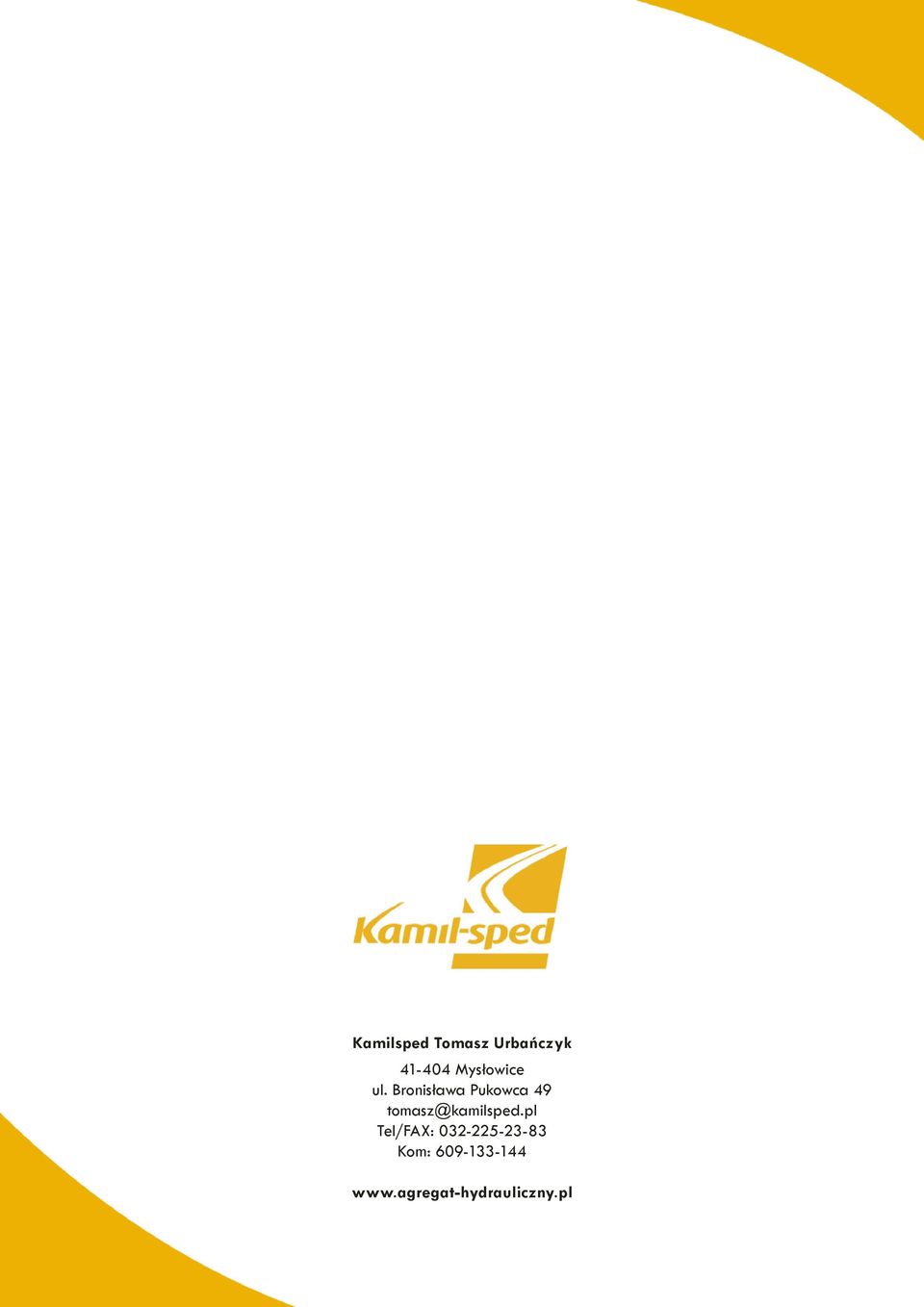

20 Kamilsped Tomasz Urbańczyk Mysłowice ul. Bronisława Pukowca 49 Tel/FAX: Kom:
