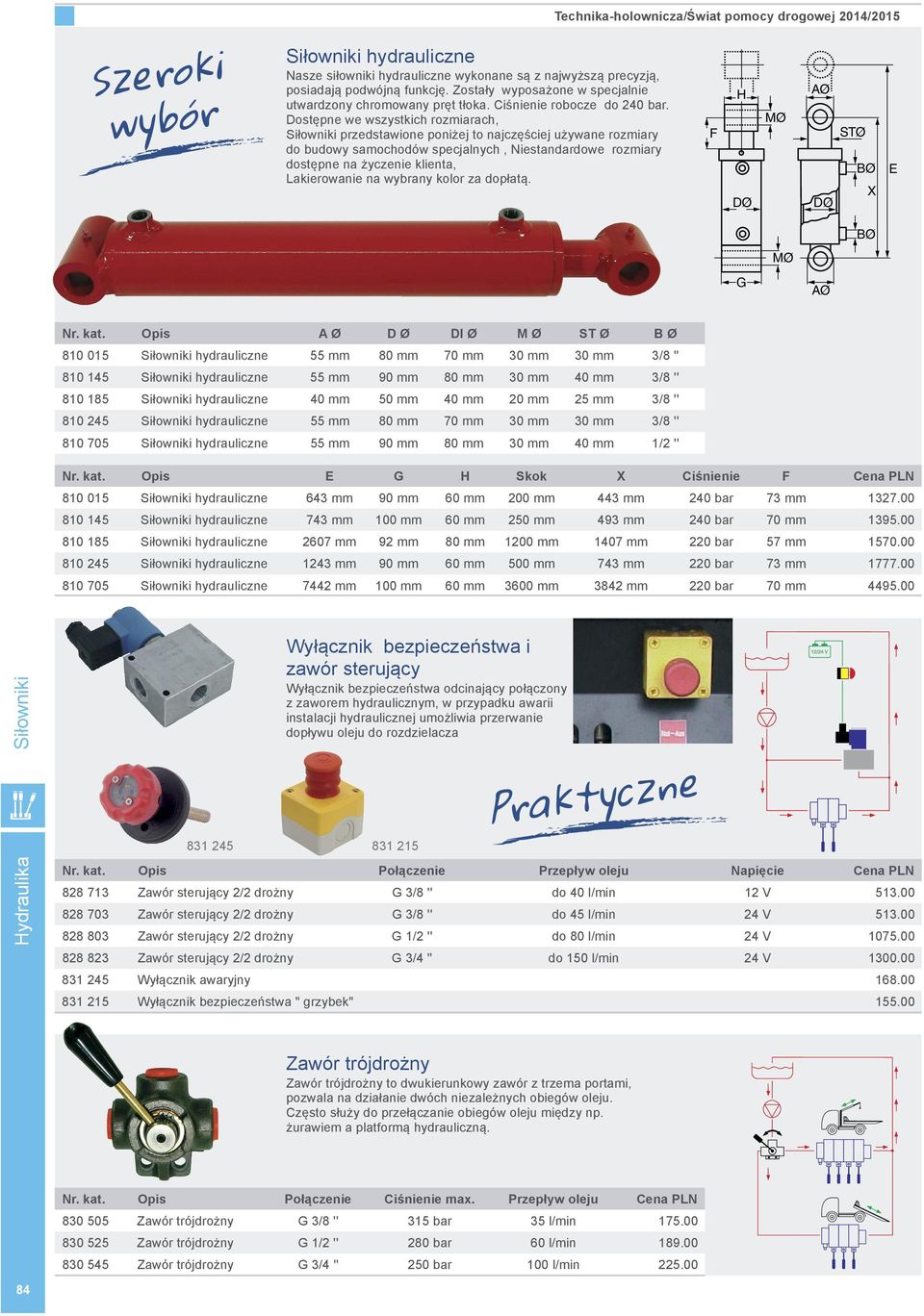

1 Szeroki wybór Siłowniki hydrauliczne Nasze siłowniki hydrauliczne wykonane są z najwyższą precyzją, posiadają podwójną funkcję. Zostały wyposażone w specjalnie utwardzony chromowany pręt tłoka. Ciśnienie robocze do 240 bar. Dostępne we wszystkich rozmiarach, Siłowniki przedstawione poniżej to najczęściej używane rozmiary do budowy samochodów specjalnych, Niestandardowe rozmiary dostępne na życzenie klienta, Lakierowanie na wybrany kolor za dopłatą. Technika-holownicza/Świat pomocy drogowej 2014/2015 F H DØ MØ AØ DØ STØ BØ X E BØ MØ G H AØ MØ Nr. kat Opis Siłowniki hydrauliczne A Ø 55 mm D Ø 80 mm DI Ø 70 mm M Ø 30 mm ST Ø 30 mm B Ø 3/8 '' F STØ Siłowniki hydrauliczne 55 mm 90 mm 80 mm 30 mm 40 mm 3/8 '' BØ E Siłowniki hydrauliczne 40 mm 50 mm 40 mm 20 mm 25 mm 3/8 '' DØ DØ X Siłowniki hydrauliczne 55 mm 80 mm 70 mm 30 mm 30 mm 3/8 '' Siłowniki hydrauliczne 55 mm 90 mm 80 mm 30 mm 40 mm 1/2 '' BØ MØ Nr. kat. Opis E G H Skok X Ciśnienie G F Cena PLN Siłowniki hydrauliczne 643 mm 90 mm 60 mm 200 mm 443 mm 240 bar 73 mm Siłowniki hydrauliczne 743 mm 100 mm 60 mm 250 mm 493 mm 240 bar 70 mm Siłowniki hydrauliczne 2607 mm 92 mm 80 mm 1200 mm 1407 mm 220 bar 57 mm Siłowniki hydrauliczne 1243 mm 90 mm 60 mm 500 mm 743 mm 220 bar 73 mm Siłowniki hydrauliczne 7442 mm 100 mm 60 mm 3600 mm 3842 mm 220 bar 70 mm Siłowniki Hydraulika Wyłącznik bezpieczeństwa i zawór sterujący Wyłącznik bezpieczeństwa odcinający połączony z zaworem hydraulicznym, w przypadku awarii instalacji hydraulicznej umożliwia przerwanie dopływu oleju do rozdzielacza Praktyczne Nr. kat. Opis Połączenie Przepływ oleju Napięcie Cena PLN Zawór sterujący 2/2 drożny G 3/8 '' do 40 l/min 12 V Zawór sterujący 2/2 drożny G 3/8 '' do 45 l/min 24 V Zawór sterujący 2/2 drożny G 1/2 '' do 80 l/min 24 V Zawór sterujący 2/2 drożny G 3/4 '' do 150 l/min 24 V Wyłącznik awaryjny Wyłącznik bezpieczeństwa " grzybek" Zawór trójdrożny Zawór trójdrożny to dwukierunkowy zawór z trzema portami, pozwala na działanie dwóch niezależnych obiegów oleju. Często służy do przełączanie obiegów oleju między np. żurawiem a platformą hydrauliczną Zawór trójdrożny G 3/8 '' 315 bar 35 l/min Zawór trójdrożny G 1/2 '' 280 bar 60 l/min Zawór trójdrożny G 3/4 '' 250 bar 100 l/min

2 Rozdzielacze Te precyzyjne rozdzielacze zostały zbudowane w konstrukcji monoblock i mają powierzchnię odporną na korozję. Są bardzo dokładne, ale mimo to łatwe w obsłudze. Ciśnienie robocze oleju do 60l/min i cisnienie do max 400 bar, Poszczególne sekcje są niezależne seryjnie montowane w pozycji neutralnej (przepływ jest zatrzymany). Uwaga: Wciągarki hydrauliczne z hamulcem hydraulicznych wymagają sekcji z otwartym przepływem (specjalna sekcja + Nr kat i /5). Aby podłączyć pilot zdalnego sterowania wyciagarką należy zamówić strowanie elektro-hydrauliczne lub elektro-pneumatyczne 12 lub 24 V. Przewód wysokiego ciśnienia może być dostarczony za dodatkową opłatą. Standardowy zawór z regulacją ciśnienia Nr. kat. Opis Ilość Połączenie Rozmiar A Wymiar B Waga Cena PLN sekcji Rozdzielacz DCV40/1 1 G 1/2 '' 102 mm 73 mm 3,6 kg Rozdzielacz DCV40/2 2 G 1/2 '' 139 mm 110 mm 5,5 kg Rozdzielacz DCV40/3 3 G 1/2 '' 176 mm 147 mm 7,3 kg Rozdzielacz DCV40/4 4 G 1/2 '' 213 mm 184 mm 9,2 kg Rozdzielacz DCV40/5 5 G 1/2 '' 250 mm 221 mm 11,0 kg Rozdzielacz DCV40/6 6 G 1/2 '' 287 mm 258 mm 12,9 kg /5 Suwak S4 (otwarty w pozycji środkowej) na bloku zaworów DCV40. Do stosowania z wciągarkami z hamulcem hydraulicznym Cena zawiera: - zmianę suwaków - montaż sterowania elektro-pneumatycznego - montaż sterowania elektro-hydraulicznego - cena za zestaw Podwójne rozdzielacze hydrauliczne Tego typu rozdzielacze są odpowiednie do zastosowań wymagających więcej niż sześciu funkcji. istnieje możliwośc wykorzystania 12 podwójnych funkcji! Ciśnienie robocze do 350 bar i wydajność pompy do 120 l / min. Oferujemy również szereg specjalnych modernizacji, takich jak zintegrowany zawór bezpieczeństwa lub dodatkowe sterowanie elektro-pneumatyczne. Hydrauliikka Rozdzielacze hydrauliczne Nr. kat. Opis Ilość sekcji Połączenie Przepływ oleju Cena PLN Rozdzielacz DCV80/1 1 G 3/4 '' 120 l/min Rozdzielacz DCV50/7 7 G 1/2 '' 60 l/min

3 Sterowanie elektropneumatyczne Sterowanie elektro-pneumatyczne może być sterowane za pomocą pilota na kablu lub sterowania radiowego, Dla podwozi ze sprężonym powietrzem. Posiadamy w ofercie kilka gotowych zestawów dostępnych od reki. Technika-holownicza/Świat pomocy drogowej 2014/ Sterowanie pneumatyczne 12V, podwójna funkcja zestaw zawiera zawory pneumatyczne Sterowanie pneumatyczne 24V, podwójna funkcja zestaw zawiera zawory pneumatyczne Cena zawiera: - zmianę suwaków - montaż sterowania elektro-pneumatycznego - montaż sterowania elektro-hydraulicznego - cena za zestaw Hydraulika Rozdzielacze hydrauliczne Sterowanie elektrohydrauliczne Sterowanie elektro-hydrauliczne może być sterowane za pomocą pilota na kablu lub sterowania radiowego, dla podwozi bez sprężonego powietrza. Posiadamy w ofercie kilka gotowych zestawów dostępnych od reki Sterowanie elektro-hydrauliczne dla podwójnej funkcji 12V Sterowanie elektro-hydrauliczne dla podwójnej funkcji 24V Cena zawiera: - zmianę suwaków - montaż sterowania elektro-pneumatycznego - montaż sterowania elektro-hydraulicznego - cena za zestaw Rozdzielacze hydrauliczne sterowane elektrycznie Idealne rozwiązanie dla komunikacji elektronicznej bezprzewodowej, rozdzielacz pracuje pod napięciem 12V/24V na wszystkich sekcjach, dodatkowo wyposażony w ręczne dźwignie dla precyzyjnego użycia. Pracuje przy przepływie oleju od 20l/min i ciśnieniu roboczym do max 320bar. Wersja standardowa wyposażona w zawór zamknięty, regulujący przepływ zawór ciśnieniowy. W ofercie również zawór z otwartym przepływem do wciągarek hydraulicznych i 24V zawory elektromagnetyczne Nr. kat. Opis Ilość sekcji Połączenie Napięcie Waga Cena PLN Rozdzielacz SD5/1 1 G 3/8 '' 12 V 3,7 kg Rozdzielacz SD5/2 2 G 3/8 '' 12 V 5,2 kg Rozdzielacz SD5/2 2 G 3/8 '' 24 V 5,2 kg Rozdzielacz SD5/3 3 G 3/8 '' 12 V 5,2 kg Rozdzielacz SD5/4 4 G 3/8 '' 12 V 8,1 kg Rozdzielacz SD5/6 6 G 3/8 '' 12 V 11,2 kg

4 Zestaw naklejek Samoprzylepne, trwałe naklejki do oznaczania funkcji na rozdzielaczach hydraulicznych i pilotach bezprzewodowych Zestaw symboli do sterowań Czytelne i bezpieczne Zestaw symboli opisowych do rozdzielaczy Zestaw 8 piktogramów Hydrauliikka Nr. kat. Opis Wersja Sztuk Rozmiary Cena/zestaw PLN Zestaw piktogramów Do rozdzielaczy 8 50 x 65 mm Zestaw naklejek Do rozdzielaczy x 38 mm Zestaw naklejek Do sterowań 57 Ø 20 / 9 x 9 mm Ręczna dźwignia gazu Plastikowa dźwignia gazu, z wbudowanym sprzęgłem dyskowym jest zamontowana na solidnej metalowej podstawie.kabel w osłonie z tworzywa sztucznego wykonany ze stalowego cynkowanego drutu o przekrooju 2,5 mm i 8 m długości. Nr. kat. Opis Długości Ø Cena PLN Dźwignia gazu ręcznego 8,0 m 2,5 mm

5 Pompa tłokowo-osiowa Pompy tego rodzaju mogą być używane do 350 bar cisnienia roboczego. Wykorzystywane w pracy przy dużych obciążeniach. Przystosowane do pracy w dwóch kierunkach. Technika-holownicza/Świat pomocy drogowej 2014/ Nr. kat. Opis Wersja Ciśnienie max. Przepływ oleju Cena PLN Pompa tłokowa, mocowanie 4 śruby Prosta 350 bar 42 l/min Pompa tłokowa, mocowanie 4 śruby Prosta 350 bar 48 l/min Pompa tłokowa, mocowanie 4 śruby Prosta 350 bar 52 l/min Pompa tłokowa, mocowanie 4 śruby Prosta 300 bar 60 l/min Pompa tłokowa, mocowanie 4 śruby Prosta 300 bar 70 l/min Pompa tłokowa, mocowanie 4 śruby Prosta 300 bar 82 l/min Uszczelka Pompa tłokowo-osiowa kątowa Ta niewielkich rozmiarów pompa tłokowa z kołnierzem mocującym na 4 śruby, jest specjalnie zaprojektowana do instalacji w ciasnych przestrzeniach, zaprojektowana do pracy przy ciśnieniu roboczym do 370 bar. Standardowy kierunek obrotu wałka zgodnie ze wskazówkami zegara, z opcja łatwego przełaczenia kierunku obrotów Hydraulika Pompy hydrauliczne Nr. kat. Opis Wersja Przepływ oleju Cena PLN Pompa tłokowa, mocowanie 4 śruby Kątowa 47 l/min Pompa tłokowa, mocowanie 4 śruby Kątowa 64 l/min Pompa tłokowa, mocowanie 4 śruby Kątowa 84 l/min Uszczelka Pompy zębate Nasze pompy zębate przeznaczone są do instalacji hydraulicznych pracujących w zakresach od 190 do 270 bar. Zaprojektowane do użycia w instalacjach od lekkich do średnich ciśnień. Mocowanie na 3 lub 4 śruby Szeroki wybór Nr. kat. Opis Kierunek obrotów Ciśnienie max. Przepływ oleju Cena PLN Pompy zębate, mocowanie 3 śruby Lewy napęd 270 bar 43 l/min Pompy zębate, mocowanie 3 śruby Prawy napęd 270 bar 43 l/min Pompy zębate, mocowanie 3 śruby Lewy napęd 260 bar 51 l/min Pompy zębate, mocowanie 3 śruby Prawy napęd 260 bar 51 l/min Pompy zębate, mocowanie 3 śruby Lewy napęd 220 bar 61 l/min Pompy zębate, mocowanie 3 śruby Prawy napęd 220 bar 61 l/min Pompy zębate, mocowanie 3 śruby Lewy napęd 190 bar 82 l/min Nr. kat. 075 Pompy Opis zębate, mocowanie 3 śruby Kierunek Prawy napęd obrotów Ciśnienie 190 bar max. Przepływ 82 l/min oleju Cena PLN Pompa zębata, mocowanie 4 śruby Prawy napęd 270 bar 43 l/min Pompa zębata, mocowanie 4 śruby Lewy napęd 270 bar 43 l/min Pompa zębata, mocowanie 4 śruby Prawy napęd 220 bar 61 l/min Pompa zębata, mocowanie 4 śruby Lewy napęd 220 bar 61 l/min Pompa zębata, mocowanie 4 śruby Prawy napęd 190 bar 82 l/min Pompa zębata, mocowanie 4 śruby Lewy napęd 190 bar 82 l/min Uszczelka 12.00

6 Przystawki odbioru mocy Posiadamy w ofercie szeroki wybór PTO do każdego rodzaju pojazdu. Aby dobrać odpowiednią przystawkę do państwa pojazdu potrzebujemy markę i rok produkcji pojazdu jak również dane z tabliczki znamionowej skrzyni biegów. Szeroki wybór Nr. kat. Opis Typ skrzyni biegów Przyłącze pompy Cena/zestaw PLN PTO do MB MB G 60/6, G 85/6 Mocowanie 4 śruby PTO do MB MB G 3/36 - G 3/60 Mocowanie 4 śruby PTO do MAN, Volvo, Renault Eaton 4106A-6109A Mocowanie 4 śruby PTO do MAN Eaton 4106A-6109A Mocowanie 3 śruby PTO do Iveco Iveco SPR /2855.5/ Mocowanie 4 śruby PTO do MB, MAN, DAF ZF S5-42 Mocowanie 4 śruby Nr. kat. Opis Motyw Kolor Napięcie Cena PLN NA Przełącznik elektryczny NA - PTO Zielony 24 V Uszczelka NA Zawór powietrza Zawór powietrza jest przeznaczony do prowadzenia systemów, które wymagają sprężonego powietrza (np. sprzęgło wciągarki PTO, itp.). Max. ciśnienie 10 bar Nr. kat. Opis Obsługa Pozycje przełączania Połączenia Cena PLN Zawór powietrza, podwójny manualny Zawór powietrza, jednostronny manualny z kontrolką Zawór powietrza, jednostronny elektr. 12 V Zawór powietrza, jednostronny elektr. 24 V Akcesoria montażowe Akcesoria montażowe umożliwia łatwą kontrolę elementów pneumatycznych i hydraulicznych. Za pomocą pilota zdalnego sterowania, istnieje możliwośc podłączenia siłownika pneumatycznego, z dwóch zaworów elektro-pneumatycznych. Aby dodać sterowanie radiowe do zaworów suwakowych należy użyć tego siłownika z dwoma i zaworami elektro-pneumatycznymi. T- trójnik 6 mm Złącze śrubowe Siłownik pneumatyczny dwustronnego działania. Wężyk powietrza 6 mm Ø Trójnik pneumatyczny "T"do przewodu powietrza 6 mm Ø Złącze śrubowe 1/8 cala do wężyka 6mm Wężyk powietrza Tecalan (Ø 6 mm), cena za metr Siłownik pneumatyczny dwustronnego działania Hydrauliikka Akcesoria Zbiorniki na olej Wbudowany mikro filtr gwarantuje czysty olej w układzie hydraulicznym, Z wygodnym systemem mocowania, łatwy w obsłudze. Zbiornik jest zabezpieczony antykorozyjnie wyróżnia się jakością i prostym montażem Rys techniczny dostępny na Nr. kat. Opis Pojemność Cena PLN Zbiornik na olej z filtrem 40 L Zbiornik na olej z filtrem 60 L Filtr z obudową

7 Zawór odcinający Zawory bezpieczeństwa stosowane są w celach bezpieczeństwa, gwarantują utrzymanie ładunku nawet przy gwałtownym spadku ciśnienia w systemie hydraulicznym, Schemat obiegu instalacji hyd Zawór bezpieczeństwa G 3/8 '' 350 bar 20 l/min Zawór bezpieczeństwa G 1/2 '' 300 bar 50 l/min Zawór bezpieczeństwa G 3/4 '' 300 bar 120 l/min Zawór krańcowy Zawór krańcowy, podwójny z regulacją ciśnienia zapobiega przeciążeniu elementów hydraulicznych zamontowanych na podwoziu Zawór krańcowy, podwójny G 3/8 '' bar do 35 l/min Zawór krańcowy, podwójny G 1/2 '' bar do 60 l/min Zawór krańcowy, podwójny G 3/4 '' bar do 95 l/min Hydraulika Zawory Zawory cisnieniowe Stosowane w celach bezpieczeństwa zapobiegają przeciążeniom i uszkodzeniu komponentów hydrauliki. Zakres działania od 10 do 250 bar Schemat obiegu instalacji hyd Schemat obwodu instalacji hyd Zawór cisnieniowy pojedynczy G 1/2 '' 350 bar do 80 l/min Zawór cisnieniowy, podwójny G 1/2 '' 350 bar do 40 l/min Zawór cisnieniowy, podwójny G 1/2 '' 300 bar do 80 l/min Zawory jednokierunkowe Pozwalają na ukierunkowaną i regulowaną kontrolę przepływu oleju Schemat obwodu instalacji hyd Zawór jednokierunkowy G 3/8 '' 350 bar 30 l/min Zawór jednokierunkowy G 1/2 '' 350 bar 45 l/min

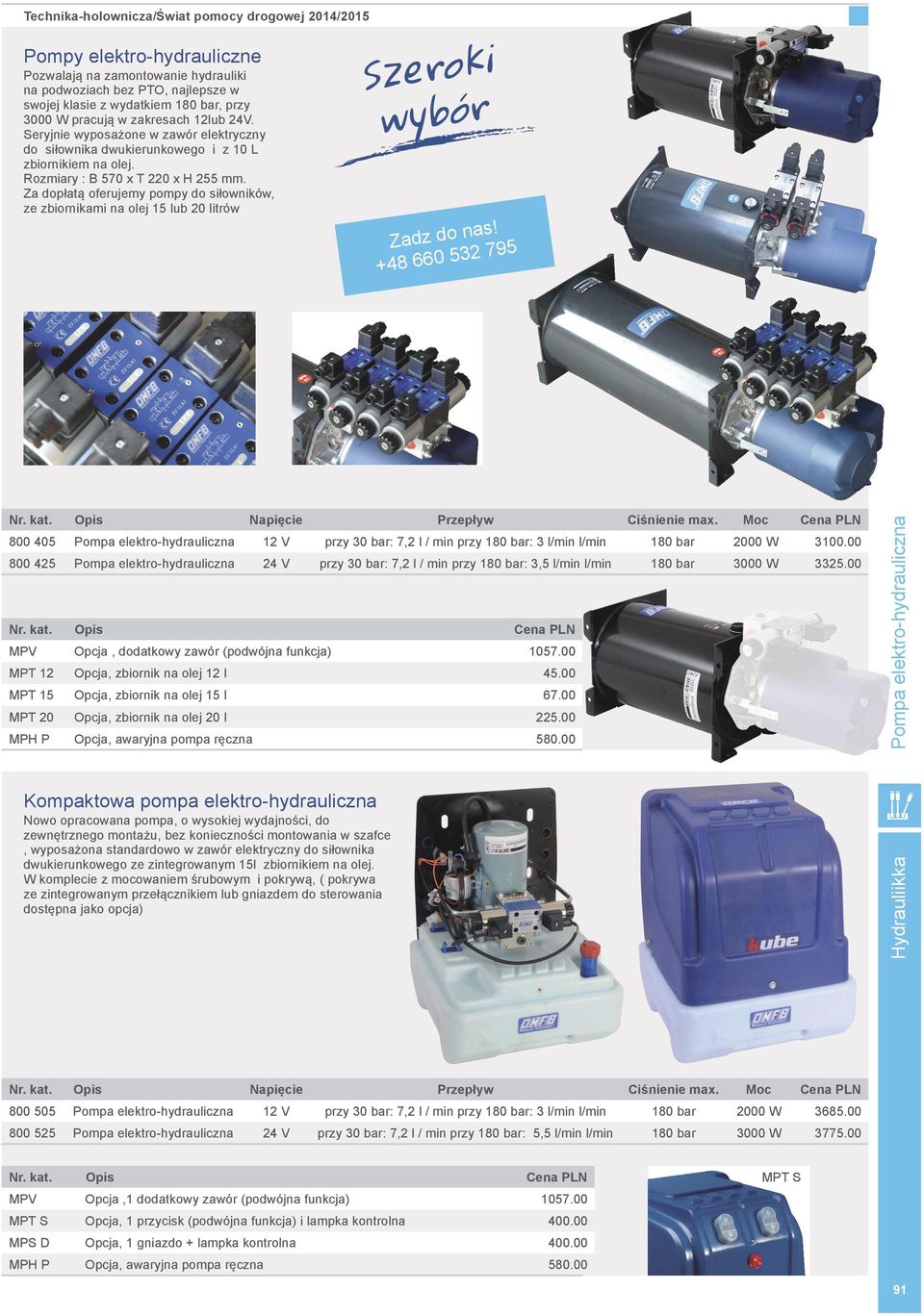

8 Pompy elektro-hydrauliczne Pozwalają na zamontowanie hydrauliki na podwoziach bez PTO, najlepsze w swojej klasie z wydatkiem 180 bar, przy 3000 W pracują w zakresach 12lub 24V. Seryjnie wyposażone w zawór elektryczny do siłownika dwukierunkowego i z 10 L zbiornikiem na olej. Rozmiary : B 570 x T 220 x H 255 mm. Za dopłatą oferujemy pompy do siłowników, ze zbiornikami na olej 15 lub 20 litrów Szeroki wybór Zadz do nas! Nr. kat. Opis Napięcie Przepływ Ciśnienie max. Moc Cena PLN Pompa elektro-hydrauliczna 12 V przy 30 bar: 7,2 l / min przy 180 bar: 3 l/min l/min 180 bar 2000 W Pompa elektro-hydrauliczna 24 V przy 30 bar: 7,2 l / min przy 180 bar: 3,5 l/min l/min 180 bar 3000 W MPV Opcja, dodatkowy zawór (podwójna funkcja) MPT 12 Opcja, zbiornik na olej 12 l MPT 15 Opcja, zbiornik na olej 15 l MPT 20 Opcja, zbiornik na olej 20 l MPH P Opcja, awaryjna pompa ręczna Pompa elektro-hydrauliczna Kompaktowa pompa elektro-hydrauliczna Nowo opracowana pompa, o wysokiej wydajności, do zewnętrznego montażu, bez konieczności montowania w szafce, wyposażona standardowo w zawór elektryczny do siłownika dwukierunkowego ze zintegrowanym 15l zbiornikiem na olej. W komplecie z mocowaniem śrubowym i pokrywą, ( pokrywa ze zintegrowanym przełącznikiem lub gniazdem do sterowania dostępna jako opcja) Hydrauliikka Nr. kat. Opis Napięcie Przepływ Ciśnienie max. Moc Cena PLN Pompa elektro-hydrauliczna 12 V przy 30 bar: 7,2 l / min przy 180 bar: 3 l/min l/min 180 bar 2000 W Pompa elektro-hydrauliczna 24 V przy 30 bar: 7,2 l / min przy 180 bar: 5,5 l/min l/min 180 bar 3000 W MPV Opcja,1 dodatkowy zawór (podwójna funkcja) MPT S Opcja, 1 przycisk (podwójna funkcja) i lampka kontrolna MPS D Opcja, 1 gniazdo + lampka kontrolna MPH P Opcja, awaryjna pompa ręczna MPT S 91
