1 INSTRUKCJA OBSŁUGI Teleskop optyczny soczewkowy Bresser Visomar Junior Nr produktu Strona 1 z 16

2 Ogólne informacje Należy uważnie przeczytać wskazówki dotyczące bezpieczeństwa zawarte w tej instrukcji. Produktu należy używać zgodnie z opisem w instrukcji, pozwoli to uniknąć uszkodzeń urządzenia oraz obrażeń.należy zachować instrukcję obsługi, tak aby w każdej chwili można było ponownie sprawdzić informacje dotyczące obsługi. NIEBEZPIECZEŃSTWO UTRATY WZROKU! Nigdy nie patrzeć przez urządzenie bezpośrednio w kierunku słońca. Istnieje NIEBEZPIECZEŃSTWO UTRATY WZROKU! Dzieci powinny używać urządzenia wyłącznie pod nadzorem osoby dorosłej. Materiały, z których wykonano opakowa-nie (worki plastikowe, gumki, itd.), przechowywać w miej-scu niedostępnym dla dzieci! Istnieje NIEBEZPIECZEŃSTWO UDUSZENIA SIĘ! Nie narażać urządzenia a w szczególności soczewek na bezpośrednie działanie promieni słonecznych! Skupienie pro-mieni słonecznych może spowodować pożar. Nie rozmontowywać urządzenia! W przypadku usterki zwrócić się do profesjonalnego sprzedawcy. On skontaktuje się z cen-trum obsługi i w razie potrzeby prześle urządzenie do naprawy. Nie narażać urządzenia na działanie wysokich temperatur - powyżej 60 C. soczewek. WSKAZÓWKI dotyczące czyszczenia Czyścić soczewki (okulary i/lub obiektywy) wyłącznie miękką i niepozostawiającą włókien szmatką (np. z mikrowłókna). Nie przyciskać zbyt mocno szmatki, aby nie porysować Aby usunąć trwalsze zabrudzenia, zwilżyć szmatkę płynem do czyszczenia okularów i przetrzeć nią soczewki, lekko przyciskając. Chronić urządzenie przed kurzem i wilgocią! Po użyciu szczególnie przy dużej wilgotności powietrza pozostawić urządzenie przez pewien czas w temperaturze pokojowej, aby wyparowały resztki wilgoci. OCHRONA sfery prywatnej Urządzenie jest przeznaczona do użytku prywatnego. Należy szanować sferę prywatną innych ludzi np. nie należy przy pomocy tego urządzenia zaglądać do mieszkań. Strona 2 z 16

3 UTYLIZACJA Materiały, z których wykonano opakowanie, należy utylizować posortowane według rodzaju. Informacje na temat właściwej utylizacji uzyskają Państwo w komunalnym przedsiębiorstwie utylizacji odpadów lub w urzędzie ds. ochrony środowiska. Przy utylizacji urządzenia należy uwzględnić aktualne przepisy prawne. Informacje na temat właściwej utylizacji uzyskają Państwo w komunalnym przedsiębiorstwie utylizacji odpadów lub w urzędzie ds. ochrony środowiska. Strona 3 z 16

4 1. Pokrętło precyzyjnego dostrajania wysokości 2. Mechanizm ustawiania ostrości 3. Wyciąg okularowy 4. Pryzmat kątowy 5. Pryzmat 6. Uchwyt lunety celowniczej 7. Luneta celownicza 8. Tubus teleskopu 9. Osłona przeciwsłoneczna 10. Soczewka obiektywu 11. Śruba mocująca 12. Śruba do ustawiania wysokości (altitude) 13. Uchwyt jarzmowy 14. Zacisk azymutu 15. Głowica statywu Strona 4 z 16

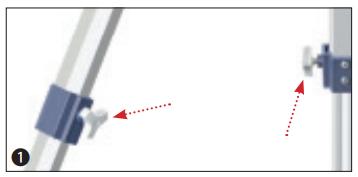

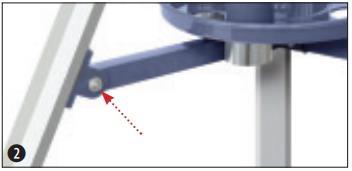

5 16. Półeczka na akcesoria 17. Nóżka statywu 18. Śruba motylkowa 19. Śruba 20. Przedłużacz okularu 21. Kompas 22. Filtr księżycowy Montaż Przed rozpoczęciem składania, zastanów się gdzie chcesz postawić swój teleskop. Ważne jest, aby wybrane miejsce miało niczym nie zasłonięty widok na niebo, podłoga była równa i twarda. Powinieneś mieć wystarczająco dużo miejsca wokół teleskopu, aby móc poruszać się swobodnie. Po znalezieniu idealnego miejsca możesz rozpocząć składanie teleskopu. Najpierw montujesz statyw. W tym celu potrzebujesz następujących części: Przymocuj statyw do głowicy statywu za pomocą śruby skrzydełkowej, podkładek i nakrętek motylkowych. Przymocuj środkowe przęsło do przęsła statywu za pomocą małych śrub. Ważne! Złoty okrąg na środku przęsła musi być skierowany do góry. Strona 5 z 16

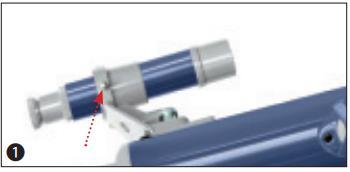

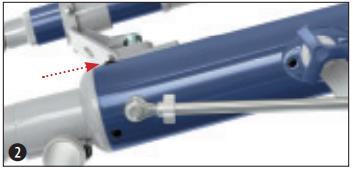

6 Następnie przykręcić półeczkę na akcesoria w połowie rozpórki. Luneta celownicza Najpierw musisz przymocować lunetę celowniczą do uchwytu lunety celowniczej (włóż i dokręć trzema śrubami). Zauważysz trzy gwinty wystające z tubusu teleskopu. Tutaj możesz przymocować uchwyt do lunety celowniczej. Strona 6 z 16

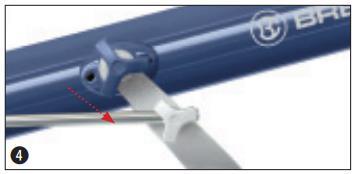

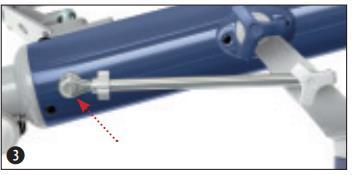

7 Aby zamontować podzespół montażowy nastawy dokładnej w pionie wetknij najpierw pręt regulacyjny przez odpowiednie zamocowanie na podzespole montażowym. Przymocuj rurę teleskopu do statywu. W tym celu weź śrubę z podkładkami i przykręć rurę do głowicy statywu. Montaż azymutalny Teleskop posiada montaż azymutalny, tzn. wysokość-azymut. Terminem "montaż" określa się po prostu statyw teleskopu. Wysokość odnosi się do ruchu teleskopu w górę lub w dół czyli w pionie, natomiast azymut określa ruch teleskopu w bok czyli w poziomie. Przy pomocy pokrętła precyzyjnego dostrajania wysokości i zacisku azymutu możliwa jest obserwacja całego nieba bez potrzeby poruszania statywem. Strona 7 z 16

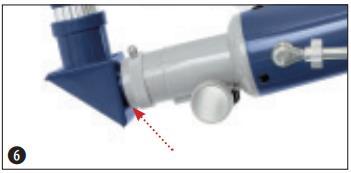

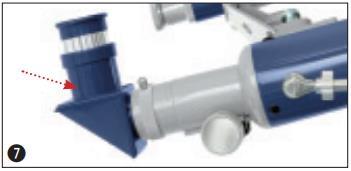

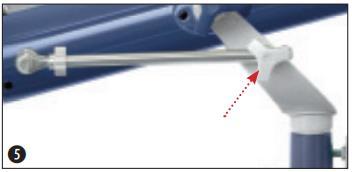

8 Przymocuj śrubę blokującą precyzyjnej regulacji pionowej do jarzma głowicy statywu. Jeśli chcesz użyć przedłużacza okularu, podłącz go do zwierciadła zenitalnego. Zamontuj zwierciadło zenitalne na rurze ogniskującej. Strona 8 z 16

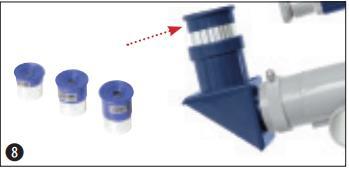

9 Na koniec wybierz jeden z trzech okularów i przymocuj go do zwierciadła zenitalnego (lub na przedłużaczu okularu). Przed pierwszym spoglądaniem przez teleskop Przed pierwszym użyciem teleskopu musisz zsynchronizować szukacz z teleskopem. Musisz tak ułożyć szukacz, aby widzieć dokładnie to samo co przez okular teleskopu. Jest to jedyna możliwość używania szukacza: nakierunkować na obiekt przed rozpoczęciem obserwacji powiększonego obiektu przez okular teleskopu. Strona 9 z 16

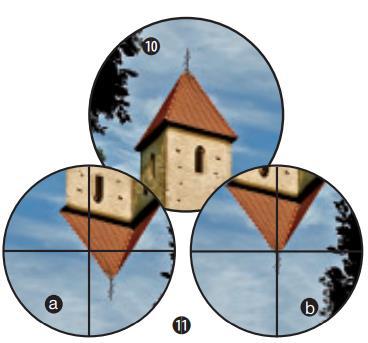

10 Synchronizacja szukacza i teleskopu Popatrz przez okular teleskopu i nakieruj na obiekt znajdujący się daleko, który dobrze widzisz (np. wieża kościoła). Ustaw ostrość przy pomocy pokrętła ostrości, tak jak pokazano na rysunku 10. Ważne: Obiekt musi znajdować się w środku pola widzenia widzianego przez okular teleskopu. Wskazówka: Jeśli poluzujesz śrubki mocujące do regulacji wysokości oraz do regulacji osi Pionowej, będziesz mógł ruszać teleskopem na prawo i lewo, do góry i w dół. Gdy już ustawisz obiekt w środku pola widzenia, możesz przykręcić śrubki z powrotem. Popatrz przez szukacz. Zobaczysz na celowniku obiekt, na który nakierowałeś. Obraz będzie odwrócony. Zauważ: Obraz, który widzisz przez szukacz jest obrócony, ponieważ soczewka go odwraca. Jest to całkowicie normalne i nie jest błędem. Jeśli obiekt, na który patrzysz nie jest na środku celownika (rysunek 11a), musisz przekręcić śruby regulujące szukacz. Kręć śrubą do momentu, gdy obraz będzie na środku celownika (rysunek 11b. Teraz, gdy patrzysz przez okular powinieneś widzieć dokładnie ten sam detal obrazu, jaki widzisz przez szukacz (tyle, że odwrócony). Strona 10 z 16

11 Ważne: Teleskop i szukacz są zsynchronizowane tylko wtedy, gdy pokazują ten sam obraz. Jak dobrać okular? Najważniejsze jest, aby na początku obserwacji wybierać zawsze okular o największej ogniskowej. Potem, możesz stopniowo przejść na okulary o mniejszej ogniskowej. Ogniskowa podana jest w milimetrach i wskazana jest na okularze. Ogólnie panuje zasada: im większa ogniskowa, tym mniejsze powiększenie. Istnieje proste równanie dla obliczenia powiększenia: ogniskowa tuby teleskopu / ogniskowa okularu = powiększenie Zobaczysz: powiększenie zależy także od ogniskowej tuby teleskopu. Ten teleskop ma tubę o ogniskowej 700 mm. Z tego równania wynika, że jeśli użyjesz okularu o ogniskowej 20 mm, otrzymasz następujące powiększenie: 600 mm / 20 mm = 35 powiększenie Aby ułatwić obliczenia, przygotowaliśmy tabelę z niektórymi powiększeniami: Ogniskowa tuby teleskopu Ogniskowa okularu Powiększenie z obiektywem odwracającym 1,5x 700 mm 24 mm 29x 43,5x 700 mm 20 mm 35x 52,5x 700 mm 12,5 mm 56x 84x 700 mm 6 mm 116x 174x 700 mm 4 mm 175x 262,5x Używanie filtra księżycowego Jeśli obraz księżyca jest zbyt jasny dla ciebie, możesz nałożyć zielony filtr księżycowy (22) na okular (5). Następnie możesz normalnie zamocować okular na lustrze (4). Obraz, który widzisz patrząc przez okular będzie zielonkawy. Księżyc wydaje się być mniej jasny, dlatego obserwacja jest przyjemniejsza. Strona 11 z 16

12 Dane techniczne Konstrukcja: refraktor achromatyczny Ogniskowa: 700 mm Średnica soczewki obiektywu 60 mm Celownik: 5x24 Mocowanie: azymutalne ze statywem Możliwe obiekty obserwacji Zebraliśmy kilka bardzo interesujących ciał niebieskich oraz gromad gwiazd. Na załączonych obrazkach znajdujących się na końcu tej instrukcji obsługi możesz zobaczyć jak te obiekty będą wyglądać przez twój teleskop przy dobrej widoczności, używając okularów będących w zestawie. Księżyc Księżyc jest jedynym naturalnym satelitą Ziemi. (Rysunek 13) Średnica: km Odległość: ok km Księżyc jest znany nauce od czasów prehistorycznych. Jest to drugi (po Słońcu) najjaśniejszy obiekt na niebie. Ponieważ Księżyc okrąża Ziemię raz na miesiąc, kąt pomiędzy Księżycem, Ziemią a Słońcem ciągle się zmienia. Można to zaobserwować w fazach Księżyca. Czas pomiędzy kolejną nową fazą księżyca to ok 29.5 dni (709 h). Wielka Mgławica Oriona (M 42) M 42 w konstelacji Oriona (rysunek 14) Rektascensja: 05:32.9 (Godziny: Minuty) Deklinacja: B05:25 (Stopnie : Minuty) Odległość: lat świetlnych W odległości lat świetlnych, Wielka Mgławica w Orionie (Messier 42, skrót M42) jest najjaśniejszą mgławicą dyfuzyjną na niebie widoczną gołym okiem i wdzięcznym obiektem obserwacji teleskopem każdego rozmiaru. Od najmniejszych luster po wielkie obserwatoria naziemne i teleskop Hubble a. Gdy mówimy o Orionie, w gruncie rzeczy odnosimy się do głównej części większej chmury wodoru i pyłu, która rozpościera się przez ponad 10 stopni na ponad połowie konstelacji Oriona. Rozmiar tej wielkiej chmury rozpościera się na kilkaset lat świetlnych. Strona 12 z 16

13 Mgławica Pierścień w konstelacji Lutni (M 57) M 57 w konstelacji Lutni (rysunek 15) Rektascensja: 18:51.7 (Godziny: Minuty) Deklinacja: +32:58 (Stopnie : Minuty) Odległość: 2000 lat świetlnych Sławna mgławica pierścieniowa M57 w Gwiazdozbiorze Leieruznawana jest często za prototyp mgławicy planetarnej; należy do sztuk okazowych letniego nieba półkuli północnej. Nowsze badania pokazały, że prawdopodobnie chodzi tutaj o pierścień (torus) z jasnoświecącejmaterii, który obejmuje gwiazdę centralną (widoczny tylko przy pomocywiększych teleskopów), a nie o kulistą lub elipsoidalną strukturę gazową. Gdyby tą mgławicę pierścieniową obserwowało się z płaszczyznybocznej, podobna byłaby ona do Mgławicy Dumbell M27. Spoglądamyprzy tym obiekcie dokładnie na biegun mgławicy. Gwiazdozbiór Lisek / M27 M 27 w konstelacji Liska (Rysunek 16) Rektascensja: 19:56.6 (Godziny: Minuty) Deklinacja: (Stopnie : Minuty) Odległość: lat świetlnych Mgławica Dumbell M27 lub Mgławica Hantel w Gwiazdozbiorze Lisekbyła pierwszą odkrytą planetarną mgławicą. 12 lipca 1764 r. odkrył Charles Messier tą nową i fascynującą klasę obiektów. Widzimy ten obiekt dokładnie z jego płaszczyzny równikowej. Oglądanoby Mgławicę Dumbell z jednego z biegunów, wykazałaby ona formę pierścienia i jej widok podobny byłby do tego, jaki znamy z Mgławicy Pierścieniowej M57.Obiekt ten można już dobrze oglądać przy w miarę dobrych warunkachpogodowych, przy małych powiększeniach. Strona 13 z 16

14 Strona 14 z 16

15 ABC Teleskopu Co oznaczają poniższe terminy? Soczewka Barlowa: Soczewka Barlowa została nazwana na cześć jej wynalazcy, Petera Barlowa, brytyjskiego matematyka żyjącego w latach 1776B Soczewka może być używana do zwiększenia ogniskowej teleskopu. W zależności od typu soczewki, możliwe jest podwojenie a nawet potrojenie ogniskowej. W wyniku tego można zwiększyć powiększenie. Ogniskowa: Wszystko co powiększa obiekt poprzez optykę (soczewkę) posiada pewną ogniskową. Ogniskowa to długość ścieżki jaką musi przebyć światło od środka soczewki do punktu głównego. Po ustawieniu ostrości, obraz jest wyraźny. W przypadku teleskopu, ogniskowe tuby teleskopu orz okularu sumują się. Soczewka: Soczewka obraca światło, które na nią pada w taki sposób, aby światło dało wyraźny obraz w punkcie głównym po przebyciu pewnej odległości (ogniskowej). Okular: Okular jest systemem stworzonym dla twojego oka i składa się z jednej lub kilku soczewek. W okularze, wyraźny obraz stworzony przez punkt główny w soczewce jest zatrzymany i powiększony. Istnieje proste równanie dla obliczenia powiększenia: ogniskowa tuby teleskopu / ogniskowa okularu = powiększenie Zobaczysz: powiększenie zależy także od ogniskowej tuby teleskopu. Ten teleskop ma tubę o ogniskowej 700 mm. Z tego równania wynika, że jeśli użyjesz okularu o ogniskowej 20 mm, otrzymasz następujące powiększenie: 700 mm / 20 mm = 35 powiększenie Obiektyw odwrócony: Obiektyw odwrócony wkłada się do uchwytu okularu teleskopu przed samym okularem. Soczewka ta może wytworzyć dodatkowe powiększenie (przeważnie ok. 1.5 x) poprzez zintegrowaną soczewkę w okularze. Jak nazwa wskazuje, obraz będzie odwrócony przy użyciu obiektywu odwróconego, pionowy i nawet poprawnie zorientowany na osi pionowej. Strona 15 z 16

16 Powiększenie: Powiększanie odpowiada różnicy pomiędzy obserwacją gołym okiem a obserwacją przy pomocy aparatu powiększającego (np. teleskopu). Dla tych celów, obserwacja gołym okiem uważana jest jako pojedyncza lub powiększenie 1 x. Odpowiednio, jeśli teleskop ma powiększenie 30 x, oznacza to, że obiekt widziany przez teleskop będzie 30 krotnie większy niż oglądany gołym okiem. Lustro (zwierciadło): Lustro, które odbija światło o 90 stopni. Z poziomą tubą teleskopu to zwierciadło odbije światło pionowo, abyś mógł wygodnie obserwować patrząc w dół przez okular. Obraz w lustrze jest pionowy, ale obrócony wokół swojej osi pionowej (co jest po lewo wydaje się być na prawo i vice versa). Strona 16 z 16
