P R O J E K T B U D O W L A N Y

Transkrypt

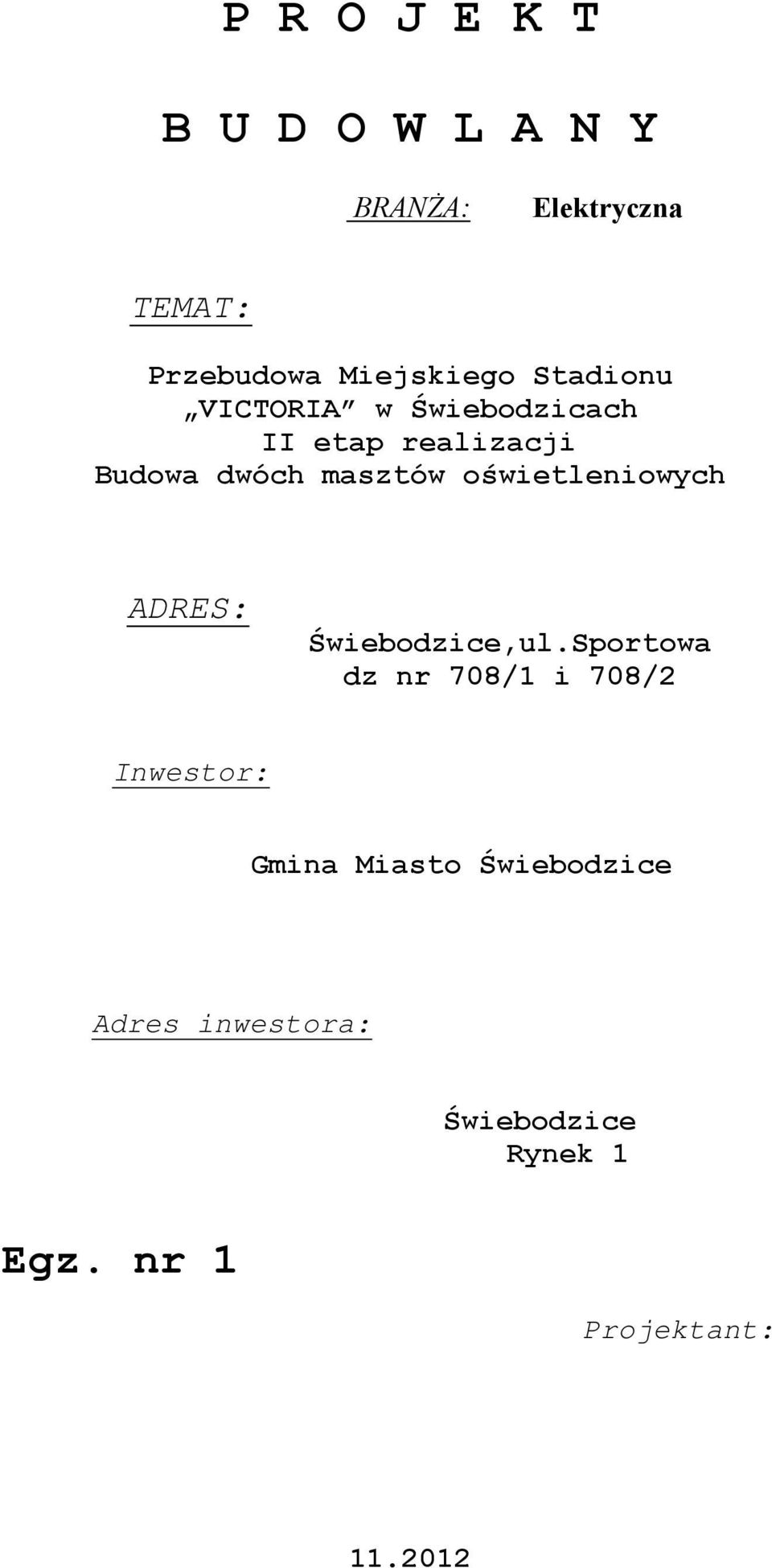

1 P R O J E K T B U D O W L N Y BRNŻ: Elektryczna TEMT: Przebudowa Miejskiego Stadionu VICTORI w Świebodzicach II etap realizacji Budowa dwóch masztów oświetleniowych DRES: Świebodzice,ul.Sportowa dz nr 708/1 i 708/2 Inwestor: Gmina Miasto Świebodzice dres inwestora: Świebodzice Rynek 1 Egz. nr 1 Projektant:

2 2. Spis zawartości dokumentacji 1. Strona tytułowa 2. Spis zawartości dokumentacji str Część formalno-prawna str Dane wyjściowe do projektowania str Opis techniczny str BIOZ str Obliczenia techniczne str Rysunki Świdnica str. 2

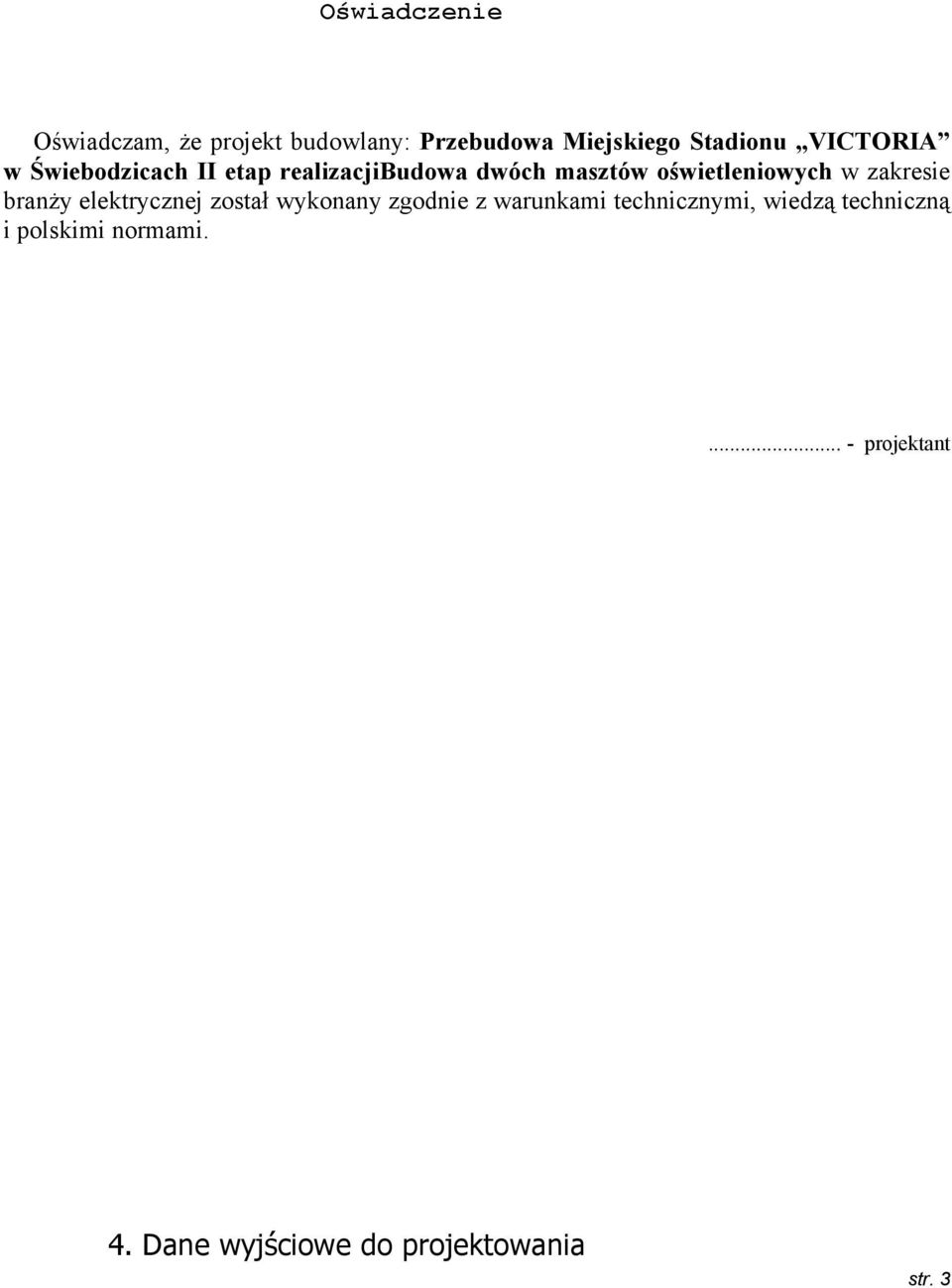

3 Oświadczenie Oświadczam, że projekt budowlany: Przebudowa Miejskiego Stadionu VICTORI w Świebodzicach II etap realizacjibudowa dwóch masztów oświetleniowych w zakresie branży elektrycznej został wykonany zgodnie z warunkami technicznymi, wiedzą techniczną i polskimi normami projektant 4. Dane wyjściowe do projektowania str. 3

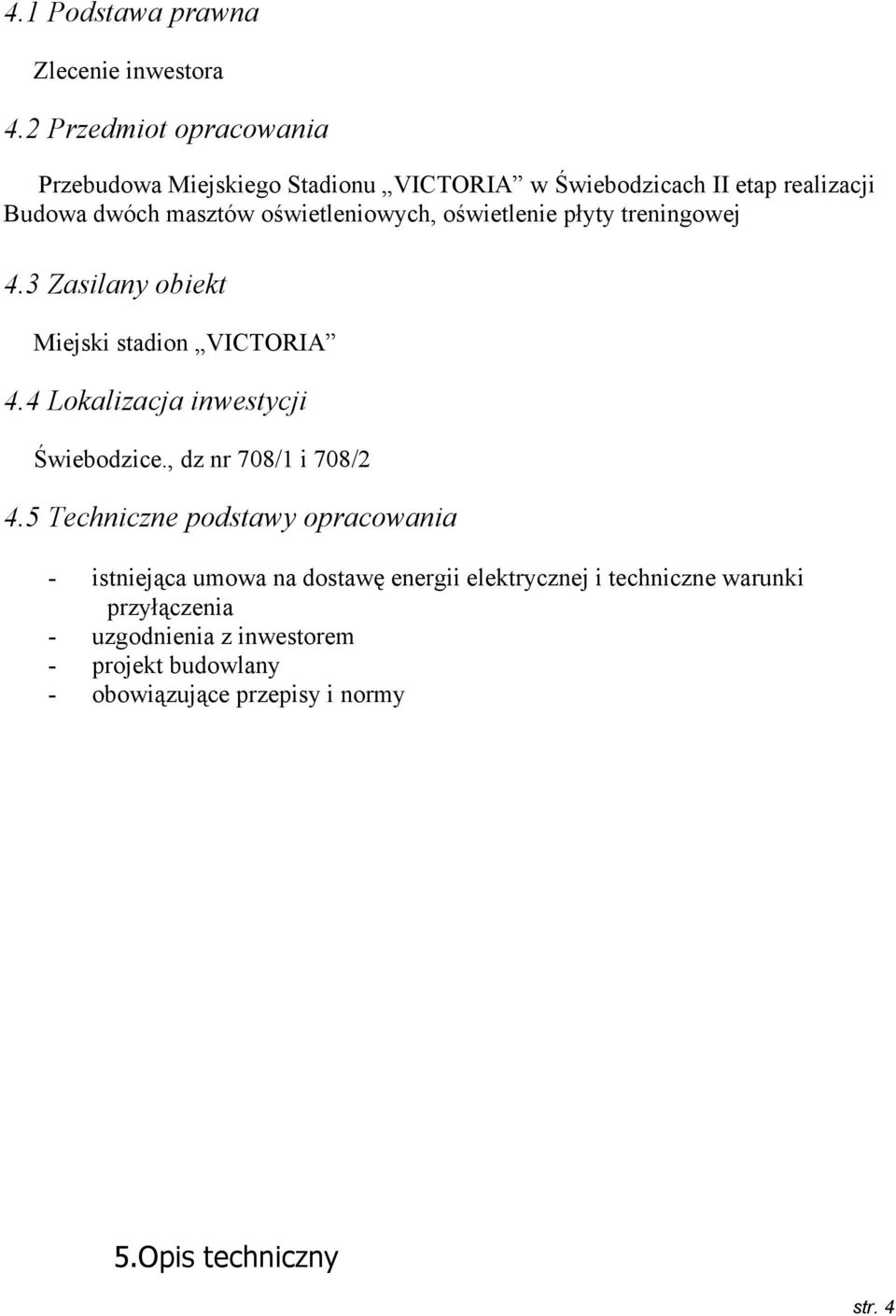

4 4.1 Podstawa prawna Zlecenie inwestora 4.2 Przedmiot opracowania Przebudowa Miejskiego Stadionu VICTORI w Świebodzicach II etap realizacji Budowa dwóch masztów oświetleniowych, płyty treningowej 4.3 Zasilany obiekt Miejski stadion VICTORI 4.4 Lokalizacja inwestycji Świebodzice., dz nr 708/1 i 708/2 4.5 Techniczne podstawy opracowania - istniejąca umowa na dostawę energii elektrycznej i techniczne warunki przyłączenia - uzgodnienia z inwestorem - projekt budowlany - obowiązujące przepisy i normy 5.Opis techniczny str. 4

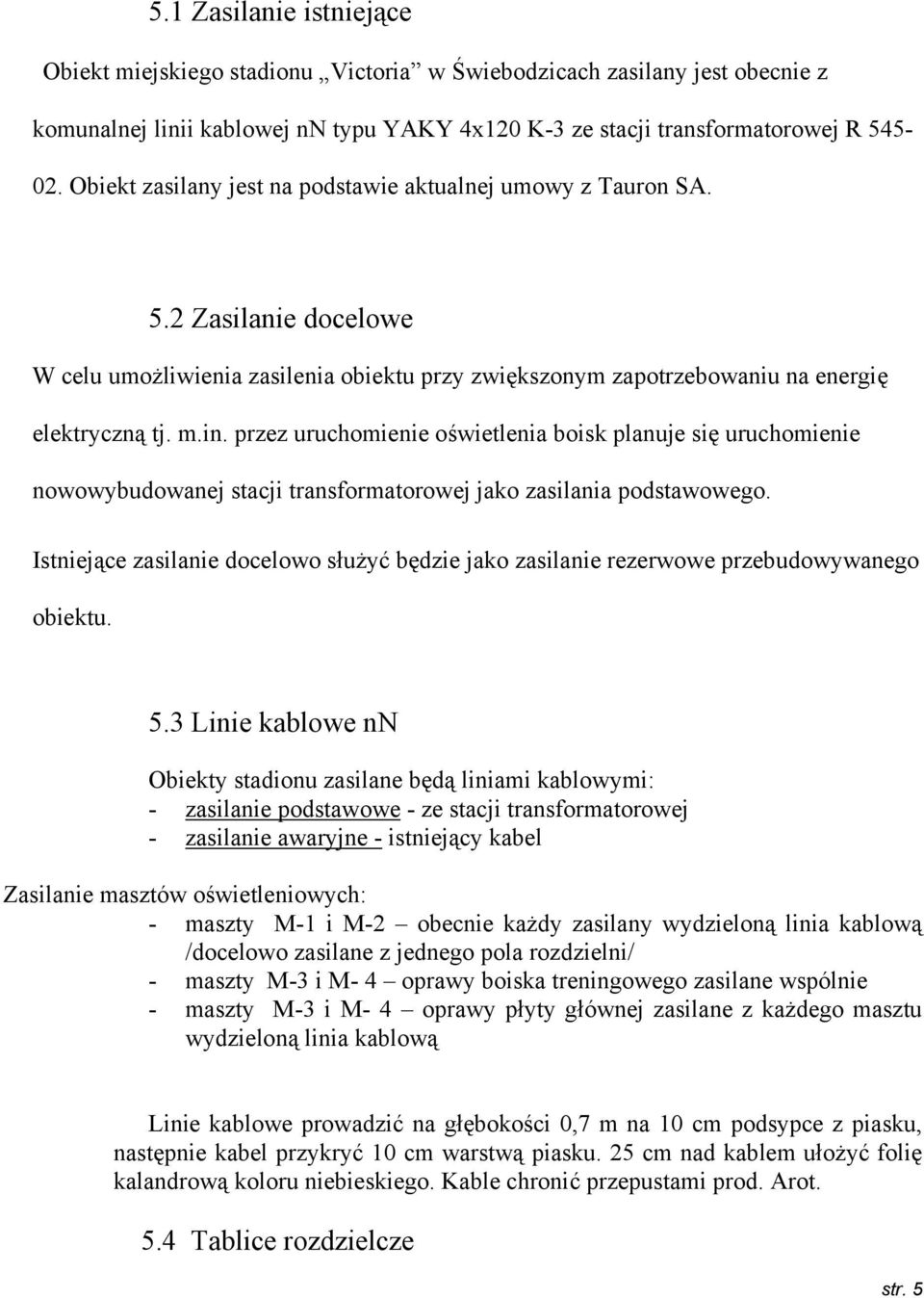

5 5.1 Zasilanie istniejące Obiekt miejskiego stadionu Victoria w Świebodzicach zasilany jest obecnie z komunalnej linii kablowej nn typu YKY 4x120 K-3 ze stacji transformatorowej R Obiekt zasilany jest na podstawie aktualnej umowy z Tauron S. 5.2 Zasilanie docelowe W celu umożliwienia zasilenia obiektu przy zwiększonym zapotrzebowaniu na energię elektryczną tj. m.in. przez uruchomienie oświetlenia boisk planuje się uruchomienie nowowybudowanej stacji transformatorowej jako zasilania podstawowego. Istniejące zasilanie docelowo służyć będzie jako zasilanie rezerwowe przebudowywanego obiektu. 5.3 Linie kablowe nn Obiekty stadionu zasilane będą liniami kablowymi: - zasilanie podstawowe - ze stacji transformatorowej - zasilanie awaryjne - istniejący kabel Zasilanie masztów oświetleniowych: - maszty M-1 i M-2 obecnie każdy zasilany wydzieloną linia kablową /docelowo zasilane z jednego pola rozdzielni/ - maszty M-3 i M- 4 oprawy boiska treningowego zasilane wspólnie - maszty M-3 i M- 4 oprawy płyty głównej zasilane z każdego masztu wydzieloną linia kablową Linie kablowe prowadzić na głębokości 0,7 m na 10 cm podsypce z piasku, następnie kabel przykryć 10 cm warstwą piasku. 25 cm nad kablem ułożyć folię kalandrową koloru niebieskiego. Kable chronić przepustami prod. rot. 5.4 Tablice rozdzielcze str. 5

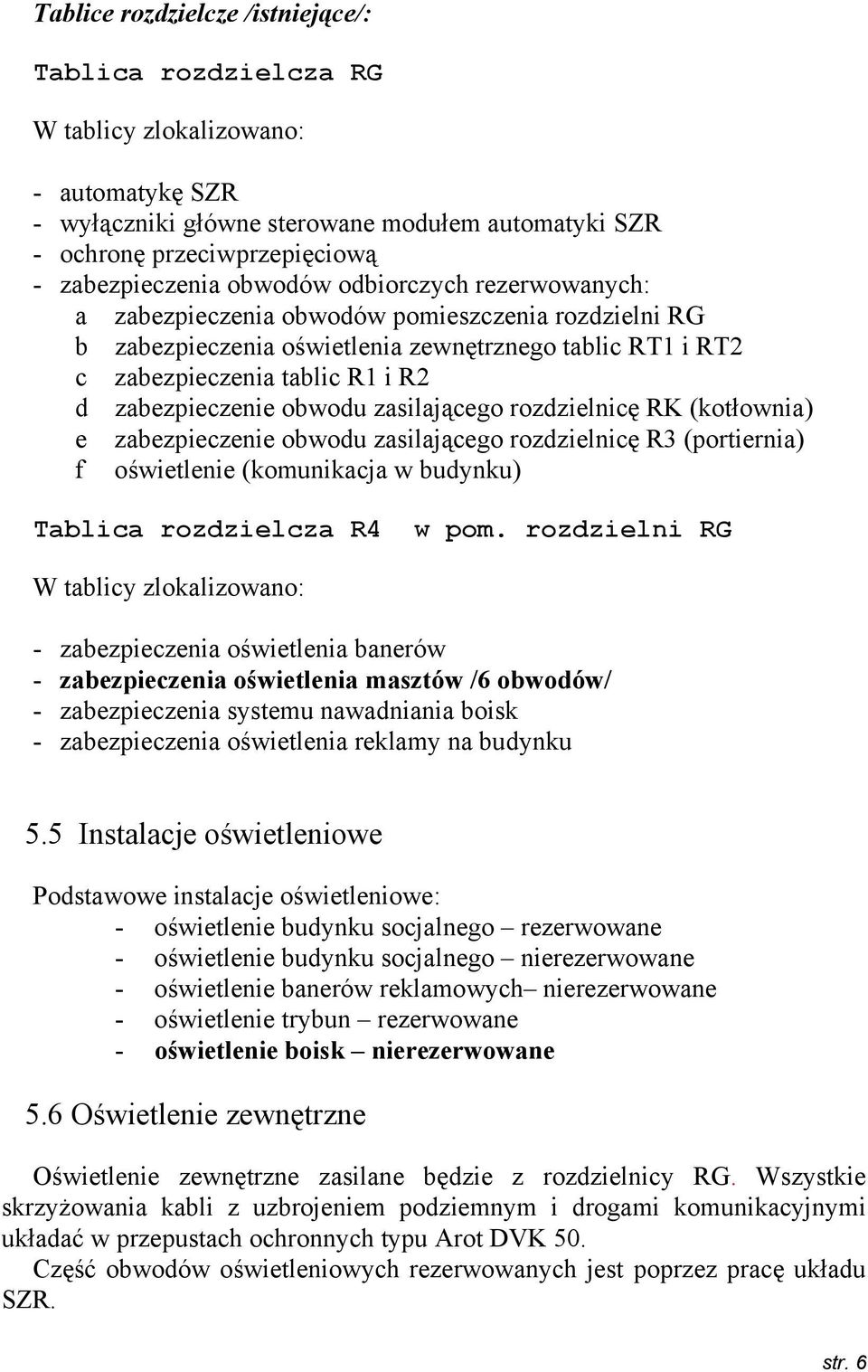

6 Tablice rozdzielcze /istniejące/: Tablica rozdzielcza RG W tablicy zlokalizowano: - automatykę SZR - wyłączniki główne sterowane modułem automatyki SZR - ochronę przeciwprzepięciową - zabezpieczenia obwodów odbiorczych rezerwowanych: a zabezpieczenia obwodów pomieszczenia rozdzielni RG b zabezpieczenia oświetlenia zewnętrznego tablic RT1 i RT2 c zabezpieczenia tablic R1 i R2 d zabezpieczenie obwodu zasilającego rozdzielnicę RK (kotłownia) e zabezpieczenie obwodu zasilającego rozdzielnicę R3 (portiernia) f (komunikacja w budynku) Tablica rozdzielcza R4 w pom. rozdzielni RG W tablicy zlokalizowano: - zabezpieczenia oświetlenia banerów - zabezpieczenia oświetlenia masztów /6 obwodów/ - zabezpieczenia systemu nawadniania boisk - zabezpieczenia oświetlenia reklamy na budynku 5.5 Instalacje oświetleniowe Podstawowe instalacje oświetleniowe: - budynku socjalnego rezerwowane - budynku socjalnego nierezerwowane - banerów reklamowych nierezerwowane - trybun rezerwowane - boisk nierezerwowane 5.6 Oświetlenie zewnętrzne Oświetlenie zewnętrzne zasilane będzie z rozdzielnicy RG. Wszystkie skrzyżowania kabli z uzbrojeniem podziemnym i drogami komunikacyjnymi układać w przepustach ochronnych typu rot DVK 50. Część obwodów oświetleniowych rezerwowanych jest poprzez pracę układu SZR. str. 6

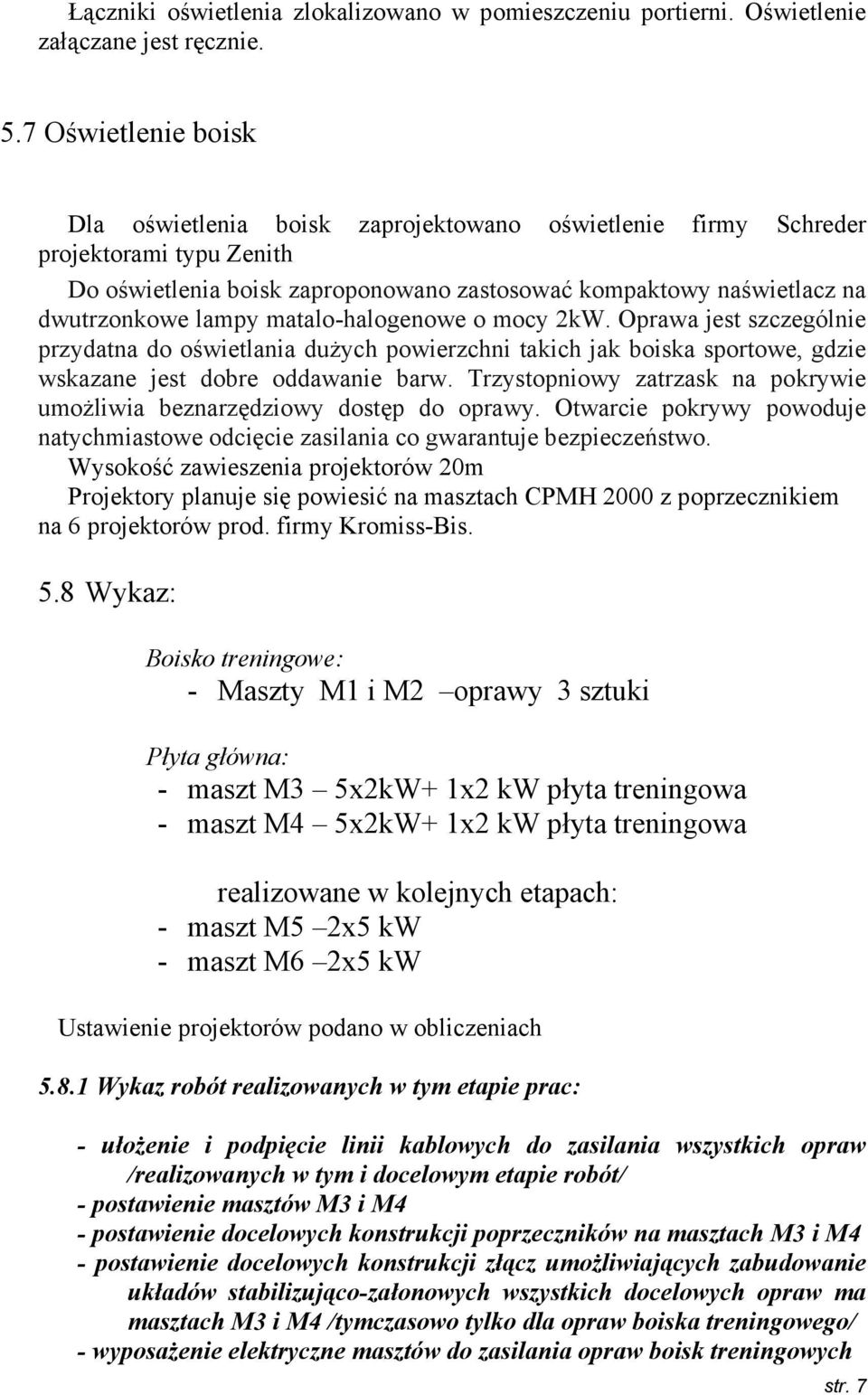

7 Łączniki oświetlenia zlokalizowano w pomieszczeniu portierni. Oświetlenie załączane jest ręcznie. 5.7 Oświetlenie boisk Dla oświetlenia boisk zaprojektowano firmy Schreder projektorami typu Zenith Do oświetlenia boisk zaproponowano zastosować kompaktowy naświetlacz na dwutrzonkowe lampy matalo-halogenowe o mocy 2kW. Oprawa jest szczególnie przydatna do oświetlania dużych powierzchni takich jak boiska sportowe, gdzie wskazane jest dobre oddawanie barw. Trzystopniowy zatrzask na pokrywie umożliwia beznarzędziowy dostęp do oprawy. Otwarcie pokrywy powoduje natychmiastowe odcięcie zasilania co gwarantuje bezpieczeństwo. Wysokość zawieszenia projektorów 20m Projektory planuje się powiesić na masztach CPMH 2000 z poprzecznikiem na 6 projektorów prod. firmy Kromiss-Bis. 5.8 Wykaz: Boisko treningowe: - Maszty M1 i M2 oprawy 3 sztuki Płyta główna: - maszt M3 5x2kW+ 1x2 kw płyta treningowa - maszt M4 5x2kW+ 1x2 kw płyta treningowa realizowane w kolejnych etapach: - maszt M5 2x5 kw - maszt M6 2x5 kw Ustawienie projektorów podano w obliczeniach Wykaz robót realizowanych w tym etapie prac: - ułożenie i podpięcie linii kablowych do zasilania wszystkich opraw /realizowanych w tym i docelowym etapie robót/ - postawienie masztów M3 i M4 - postawienie docelowych konstrukcji poprzeczników na masztach M3 i M4 - postawienie docelowych konstrukcji złącz umożliwiających zabudowanie układów stabilizująco-załonowych wszystkich docelowych opraw ma masztach M3 i M4 /tymczasowo tylko dla opraw boiska treningowego/ - wyposażenie elektryczne masztów do zasilania opraw boisk treningowych str. 7

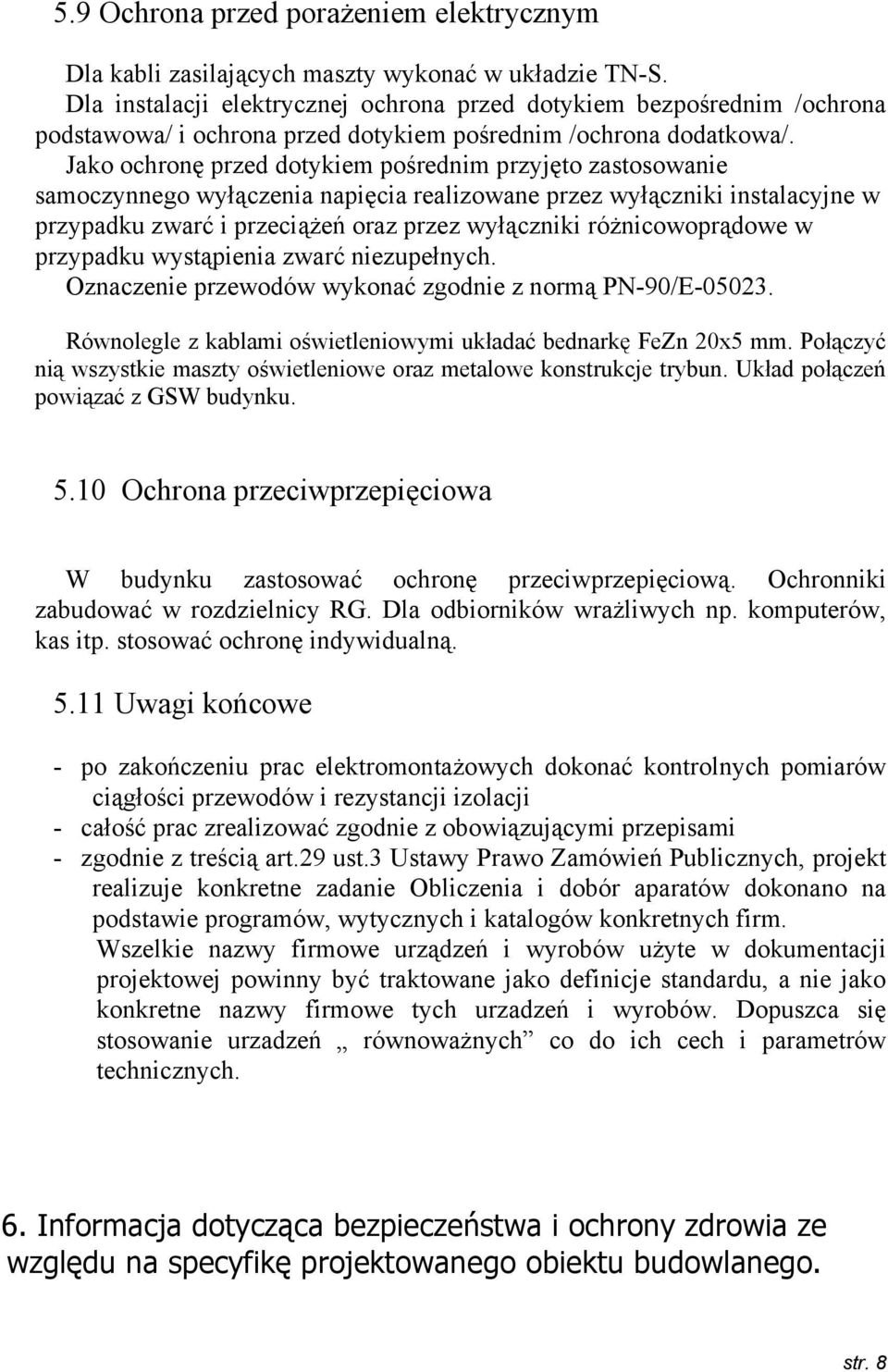

8 5.9 Ochrona przed porażeniem elektrycznym Dla kabli zasilających maszty wykonać w układzie TN-S. Dla instalacji elektrycznej ochrona przed dotykiem bezpośrednim /ochrona podstawowa/ i ochrona przed dotykiem pośrednim /ochrona dodatkowa/. Jako ochronę przed dotykiem pośrednim przyjęto zastosowanie samoczynnego wyłączenia napięcia realizowane przez wyłączniki instalacyjne w przypadku zwarć i przeciążeń oraz przez wyłączniki różnicowoprądowe w przypadku wystąpienia zwarć niezupełnych. Oznaczenie przewodów wykonać zgodnie z normą PN-90/E Równolegle z kablami oświetleniowymi układać bednarkę FeZn 20x5 mm. Połączyć nią wszystkie maszty oświetleniowe oraz metalowe konstrukcje trybun. Układ połączeń powiązać z GSW budynku Ochrona przeciwprzepięciowa W budynku zastosować ochronę przeciwprzepięciową. Ochronniki zabudować w rozdzielnicy RG. Dla odbiorników wrażliwych np. komputerów, kas itp. stosować ochronę indywidualną Uwagi końcowe - po zakończeniu prac elektromontażowych dokonać kontrolnych pomiarów ciągłości przewodów i rezystancji izolacji - całość prac zrealizować zgodnie z obowiązującymi przepisami - zgodnie z treścią art.29 ust.3 Ustawy Prawo Zamówień Publicznych, projekt realizuje konkretne zadanie Obliczenia i dobór aparatów dokonano na podstawie programów, wytycznych i katalogów konkretnych firm. Wszelkie nazwy firmowe urządzeń i wyrobów użyte w dokumentacji projektowej powinny być traktowane jako definicje standardu, a nie jako konkretne nazwy firmowe tych urzadzeń i wyrobów. Dopuszca się stosowanie urzadzeń równoważnych co do ich cech i parametrów technicznych. 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego. str. 8

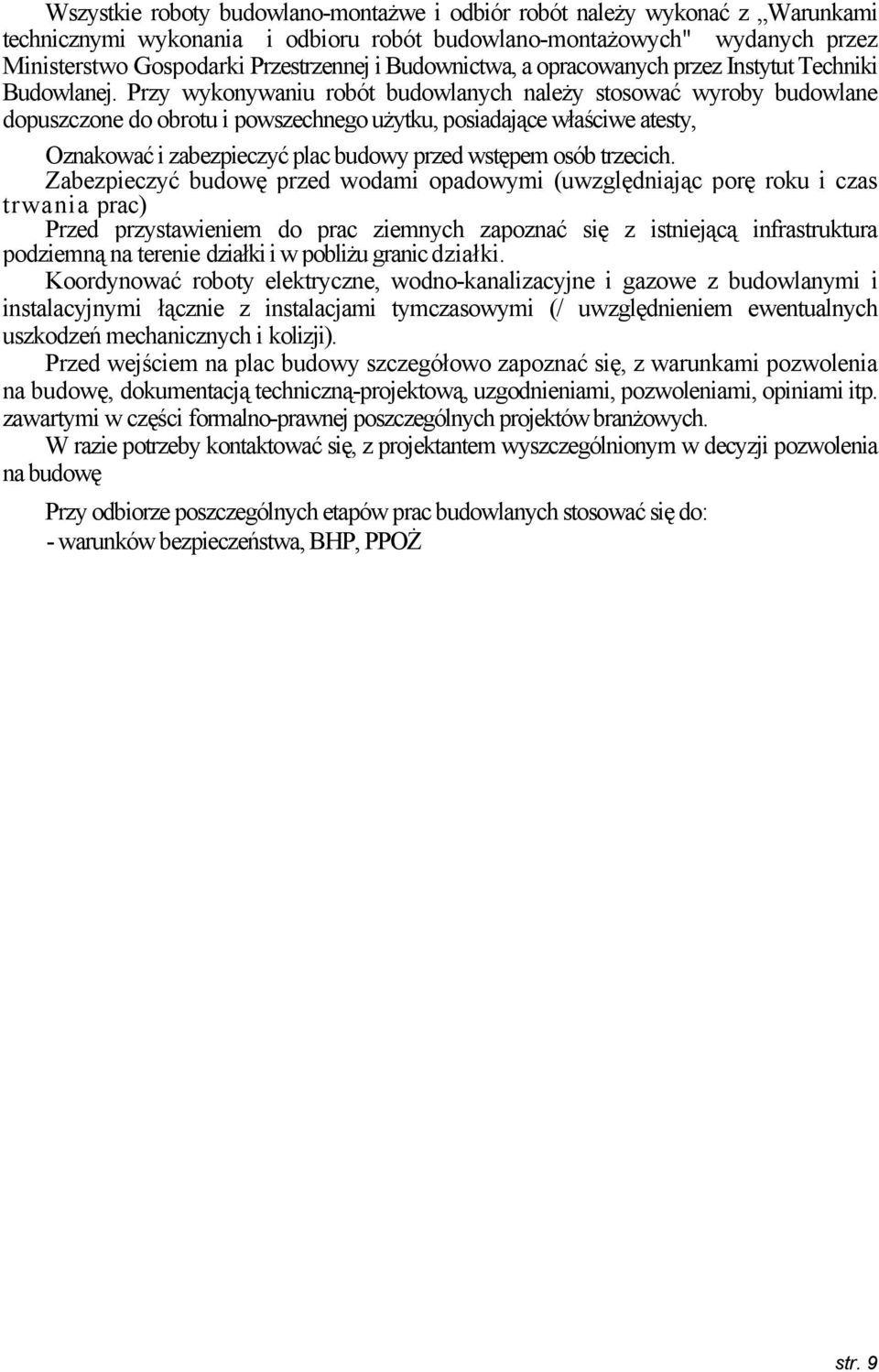

9 Wszystkie roboty budowlano-montażwe i odbiór robót należy wykonać z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych" wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej. Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane dopuszczone do obrotu i powszechnego użytku, posiadające właściwe atesty, Oznakować i zabezpieczyć plac budowy przed wstępem osób trzecich. Zabezpieczyć budowę przed wodami opadowymi (uwzględniając porę roku i czas trwania prac) Przed przystawieniem do prac ziemnych zapoznać się z istniejącą infrastruktura podziemną na terenie działki i w pobliżu granic działki. Koordynować roboty elektryczne, wodno-kanalizacyjne i gazowe z budowlanymi i instalacyjnymi łącznie z instalacjami tymczasowymi (/ uwzględnieniem ewentualnych uszkodzeń mechanicznych i kolizji). Przed wejściem na plac budowy szczegółowo zapoznać się, z warunkami pozwolenia na budowę, dokumentacją techniczną-projektową, uzgodnieniami, pozwoleniami, opiniami itp. zawartymi w części formalno-prawnej poszczególnych projektów branżowych. W razie potrzeby kontaktować się, z projektantem wyszczególnionym w decyzji pozwolenia na budowę Przy odbiorze poszczególnych etapów prac budowlanych stosować się do: - warunków bezpieczeństwa, BHP, PPOŻ str. 9

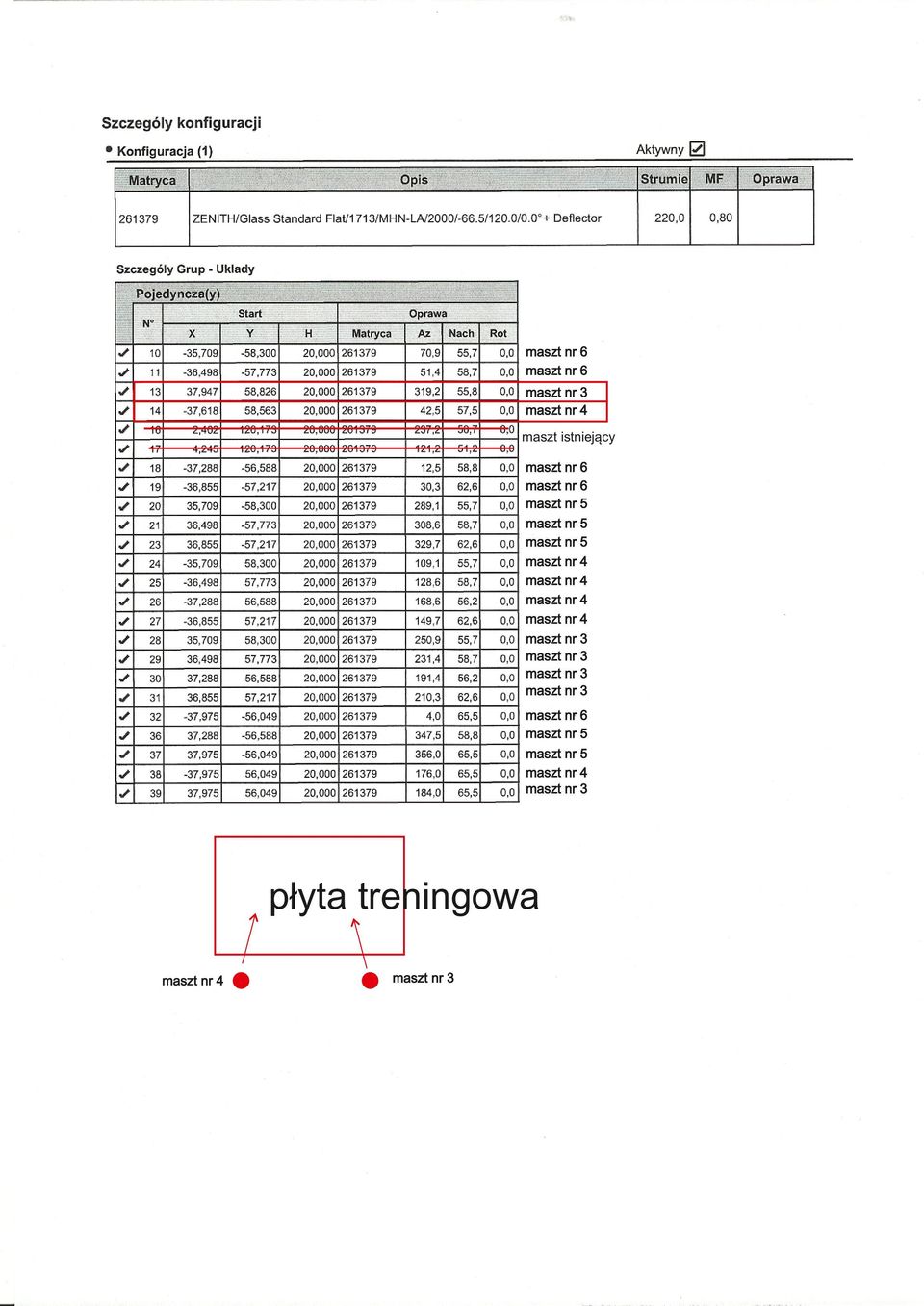

10 maszt nr 6 maszt nr 6 maszt nr 3 maszt nr 4 maszt istniejący maszt nr 6 maszt nr 6 maszt nr 5 maszt nr 5 maszt nr 5 maszt nr 4 maszt nr 4 maszt nr 4 maszt nr 4 maszt nr 3 maszt nr 3 maszt nr 3 maszt nr 3 maszt nr 6 maszt nr 5 maszt nr 5 maszt nr 4 maszt nr 3 płyta treningowa maszt nr 4 maszt nr 3

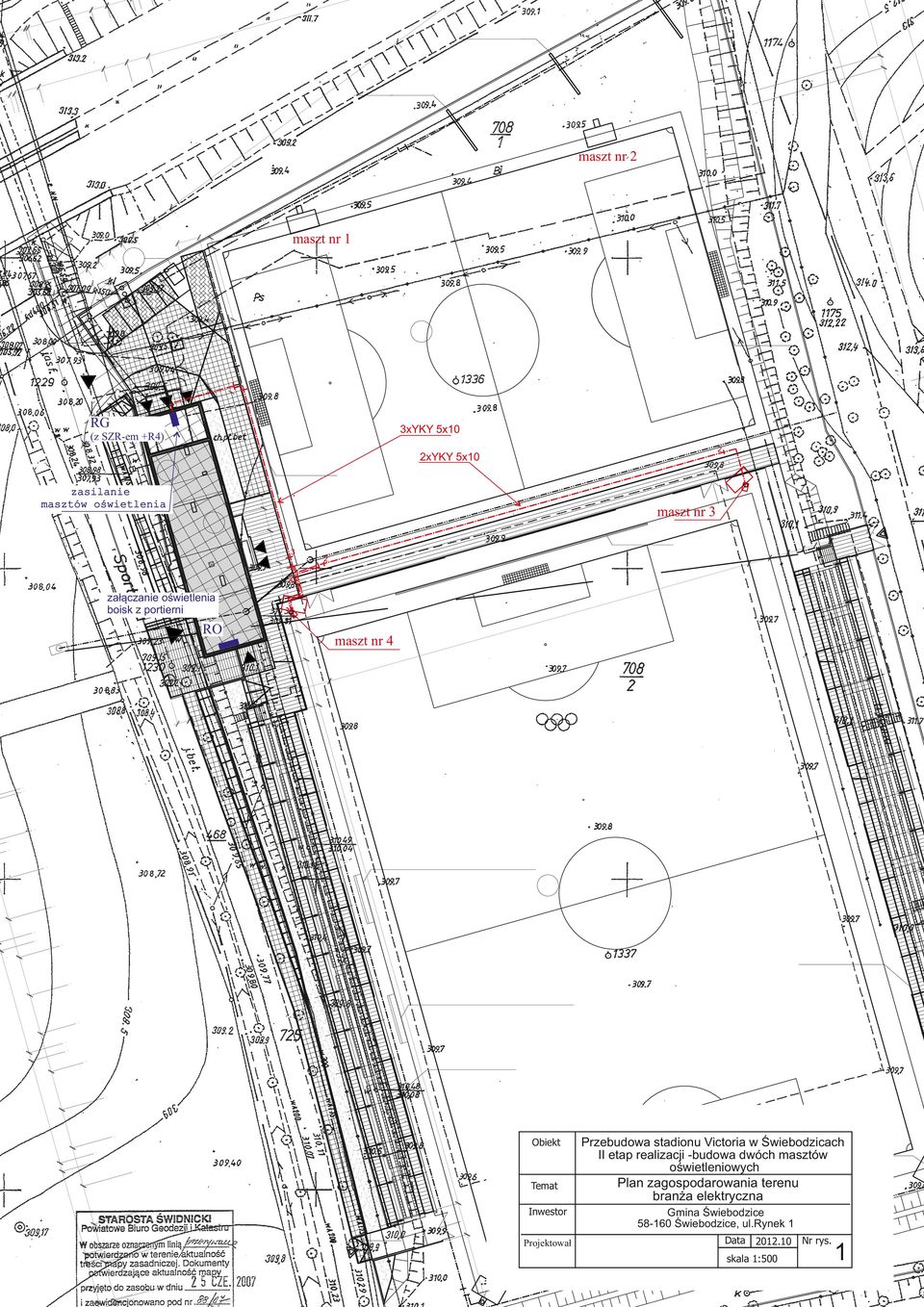

11 maszt nr 2 maszt nr 1 RG 3x (z SZR-em +R4) 2 2x zasilanie masztów oświetlenia maszt nr załączanie oświetlenia boisk z portierni RO maszt nr 4 Obiekt Temat Inwestor Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Plan zagospodarowania terenu branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data skala 1:500 Nr rys. 1

12 załączanie oświetlenia boisk z portierni Obiekt Temat Inwestor Projektował Data RO rozdzielnica Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Rzut parteru branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek Nr rys przedsionek wc męski RX komunikacja Legenda: szatnia komunikacja wc niepełnosprawnych przedsionek klatka schodowa pom. na odzież czystą kotłownia szatnia szatnia proj.linie kablowe : - Maszt nr 3 i 4 - Maszt nr 3 - Maszt nr magazyn sprzetu pom. gospodarcze pom. na odzież brudną pralnia suszarnia umywalnia wc kobiet zasilanie oświetlenia nazwy klubu, masztów, banerów (z SZR-em +R4) portiernia garaż maszyn wylewka cementowa rozdzielnia elektryczna komunikacja 60 ± RG ZESTWIENI POWIERZCHNI 25 nawiew pod podłogą Ř RZUT PRTERU

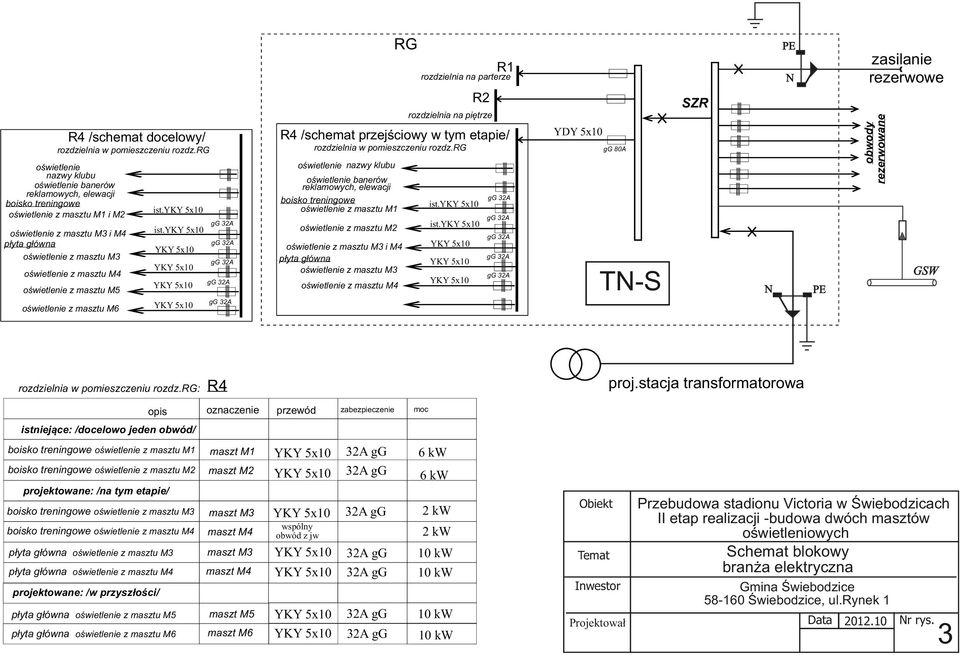

13 RG PE R1 rozdzielnia na parterze zasilanie rezerwowe N R2 SZR R4 /schemat przejściowy w tym etapie/ R4 /schemat docelowy/ rozdzielnia w pomieszczeniu rozdz.rg rozdzielnia w pomieszczeniu rozdz.rg nazwy klubu banerów reklamowych, elewacji boisko treningowe z masztu M1 i M2 z masztu M3 i M4 płyta główna z masztu M3 z masztu M4 z masztu M5 z masztu M6 obwody rezerwowane rozdzielnia na piętrze YDY 5x10 gg 80 nazwy klubu banerów reklamowych, elewacji boisko treningowe z masztu M1 ist. ist. gg 32 gg 32 gg 32 gg 32 gg 32 rozdzielnia w pomieszczeniu rozdz.rg: opis ist. ist. z masztu M2 z masztu M3 i M4 płyta główna z masztu M3 z masztu M4 gg 32 gg 32 gg 32 gg 32 TN-S GSW N PE proj.stacja transformatorowa R4 oznaczenie gg 32 przewód zabezpieczenie moc istniejące: /docelowo jeden obwód/ boisko treningowe z masztu M1 maszt M1 boisko treningowe z masztu M2 maszt M2 32 gg 32 gg boisko treningowe z masztu M3 maszt M3 32 gg boisko treningowe z masztu M4 maszt M4 wspólny obwód z jw płyta główna z masztu M3 maszt M3 płyta główna z masztu M4 maszt M4 6 kw 6 kw projektowane: /na tym etapie/ 2 kw Obiekt 2 kw 32 gg 32 gg 10 kw 10 kw Temat Inwestor projektowane: /w przyszłości/ płyta główna z masztu M5 maszt M5 płyta główna z masztu M6 maszt M6 32 gg 10 kw 32 gg 10 kw Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Schemat blokowy branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 3

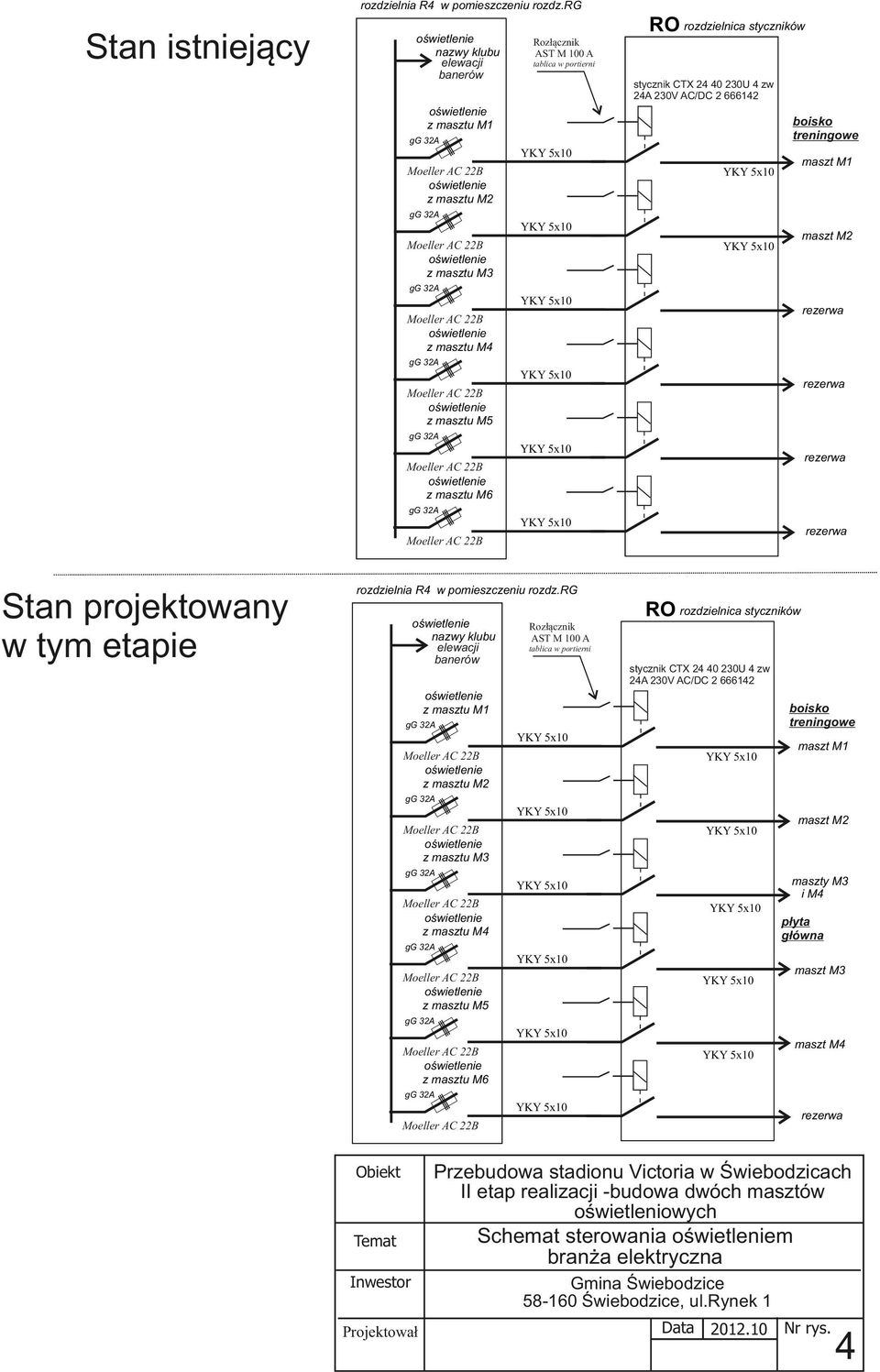

14 rozdzielnia R4 w pomieszczeniu rozdz.rg Stan istniejący nazwy klubu elewacji banerów RO rozdzielnica styczników Rozłącznik ST M 100 tablica w portierni stycznik CTX U 4 zw V C/DC z masztu M1 boisko treningowe gg 32 Moeller C 22B z masztu M2 maszt M1 gg 32 Moeller C 22B z masztu M3 maszt M2 gg 32 rezerwa Moeller C 22B z masztu M4 gg 32 rezerwa Moeller C 22B z masztu M5 gg 32 rezerwa Moeller C 22B z masztu M6 gg 32 rezerwa Moeller C 22B Stan projektowany w tym etapie rozdzielnia R4 w pomieszczeniu rozdz.rg nazwy klubu elewacji banerów RO rozdzielnica styczników Rozłącznik ST M 100 tablica w portierni stycznik CTX U 4 zw V C/DC z masztu M1 boisko treningowe gg 32 Moeller C 22B z masztu M2 maszt M1 gg 32 Moeller C 22B z masztu M3 maszt M2 gg 32 maszty M3 i M4 Moeller C 22B z masztu M4 płyta główna gg 32 Moeller C 22B z masztu M5 maszt M3 gg 32 Moeller C 22B z masztu M6 maszt M4 gg 32 rezerwa Moeller C 22B Obiekt Temat Inwestor Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Schemat sterowania m branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 4

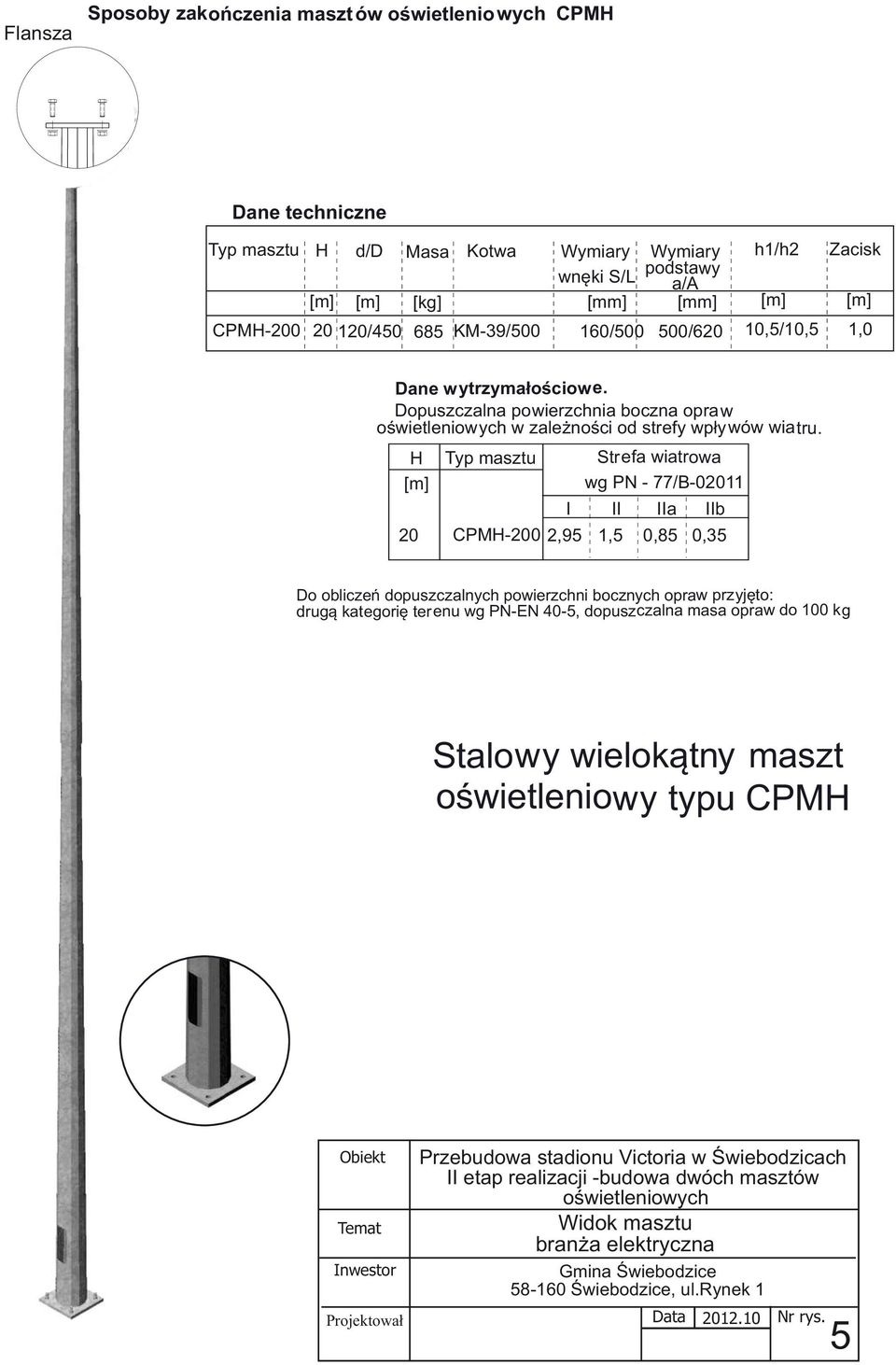

15 Sposoby zakończenia maszt ów oświetlenio wych CPMH Flansza Dane techniczne Typ masztu H Masa Kotwa d/d [m] [m] Wymiary Wymiary wnęki S/L podstawy a/ [mm] [mm] [kg] CPMH / KM-39/ / /620 h1/h2 Zacisk [m] [m] 10,5/10,5 1,0 Dane wytrzymałościow e. Dopuszczalna powierzchnia boczna opraw oświetleniowych w zależności od strefy wpływów wiatru. Strefa wiatrowa wg PN - 77/B I II IIa IIb CPMH-200 2,95 1,5 0,85 0,35 H Typ masztu [m] 20 Do obliczeń dopuszczalnych powierzchni bocznych opraw przyjęto: drugą kategorię terenu wg PN-EN 40-5, dopuszczalna masa opraw do 100 kg Stalow y wielokątny maszt oświetleniow y typu CPMH Obiekt Temat Inwestor Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Widok masztu branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 5

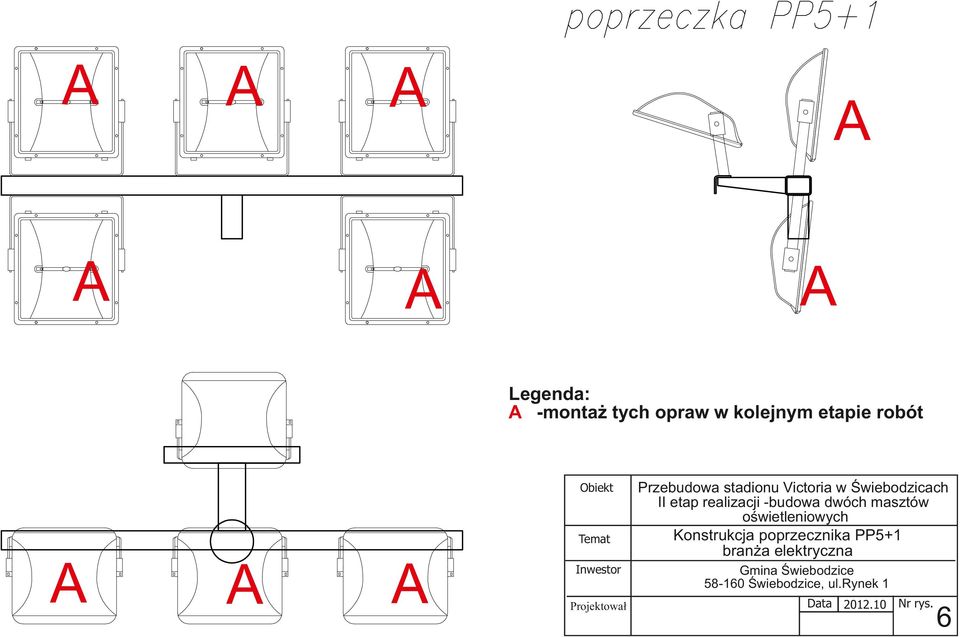

16 Legenda: -montaż tych opraw w kolejnym etapie robót Obiekt Temat Inwestor Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Konstrukcja poprzecznika PP5+1 branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 6

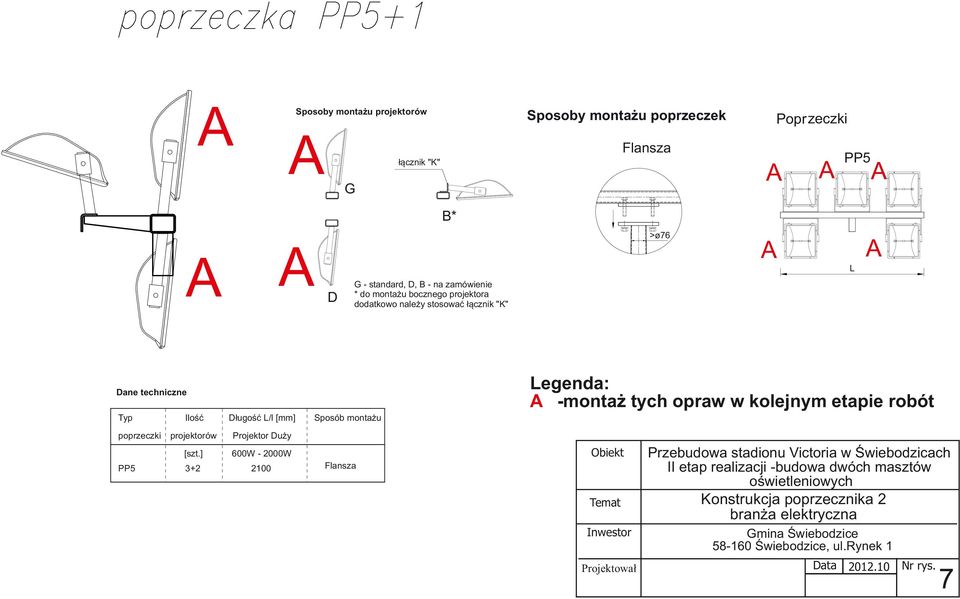

17 Sposoby montażu projektorów Sposoby montażu poprzeczek Poprzeczki Flansza łącznik "K" G PP5 B* >ø76 L D G - standard, D, B - na zamówienie * do montażu bocznego projektora dodatkowo należy stosować łącznik "K" Legenda: -montaż tych opraw w kolejnym etapie robót Dane techniczne Typ poprzeczki PP5 Ilość Długość L/l [mm] projektorów Projektor Duży [szt.] 600W W Sposób montażu Obiekt Flansza Temat Inwestor Projektował Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Konstrukcja poprzecznika 2 branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 7

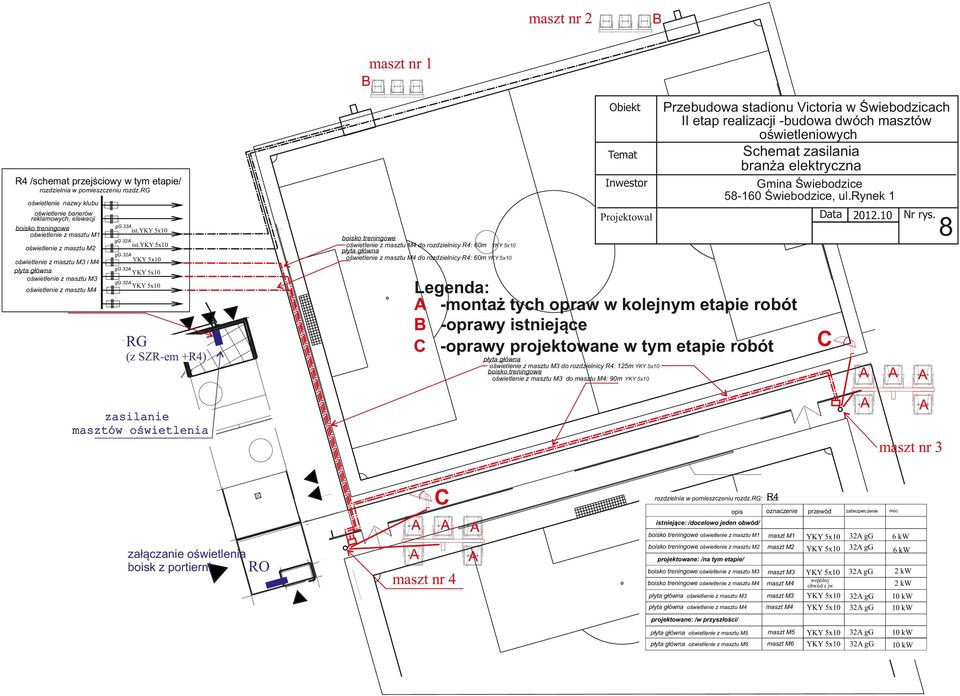

18 maszt nr 2 B maszt nr 1 B Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Obiekt Schemat zasilania branża elektryczna Temat R4 /schemat przejściowy w tym etapie/ Inwestor rozdzielnia w pomieszczeniu rozdz.rg Gmina Świebodzice Świebodzice, ul.rynek 1 nazwy klubu banerów reklamowych, elewacji boisko treningowe z masztu M1 gg 32 gg 32 z masztu M4 Nr rys ist. z masztu M2 z masztu M3 i M4 płyta główna z masztu M3 Data Projektował gg 32 gg 32 gg 32 ist. boisko treningowe z masztu M4 do rozdzielnicy R4: 60m płyta główna z masztu M4 do rozdzielnicy R4: 60m 8 RG (z SZR-em +R4) Legenda: -montaż tych opraw w kolejnym etapie robót B -oprawy istniejące C -oprawy projektowane w tym etapie robót C płyta główna z masztu M3 do rozdzielnicy R4: 125m boisko treningowe z masztu M3 do masztu M4: 90m zasilanie masztów oświetlenia maszt nr 3 C rozdzielnia w pomieszczeniu rozdz.rg: opis załączanie oświetlenia boisk z portierni RO maszt nr 4 R4 oznaczenie przewód zabezpieczenie moc istniejące: /docelowo jeden obwód/ boisko treningowe z masztu M1 maszt M1 boisko treningowe z masztu M2 maszt M2 32 gg 32 gg boisko treningowe z masztu M3 maszt M3 32 gg 2 kw boisko treningowe z masztu M4 maszt M4 wspólny obwód z jw płyta główna z masztu M3 maszt M3 płyta główna z masztu M4 maszt M4 32 gg 32 gg 10 kw 10 kw płyta główna z masztu M5 maszt M5 10 kw maszt M6 32 gg płyta główna z masztu M6 32 gg 10 kw 6 kw 6 kw projektowane: /na tym etapie/ 2 kw projektowane: /w przyszłości/

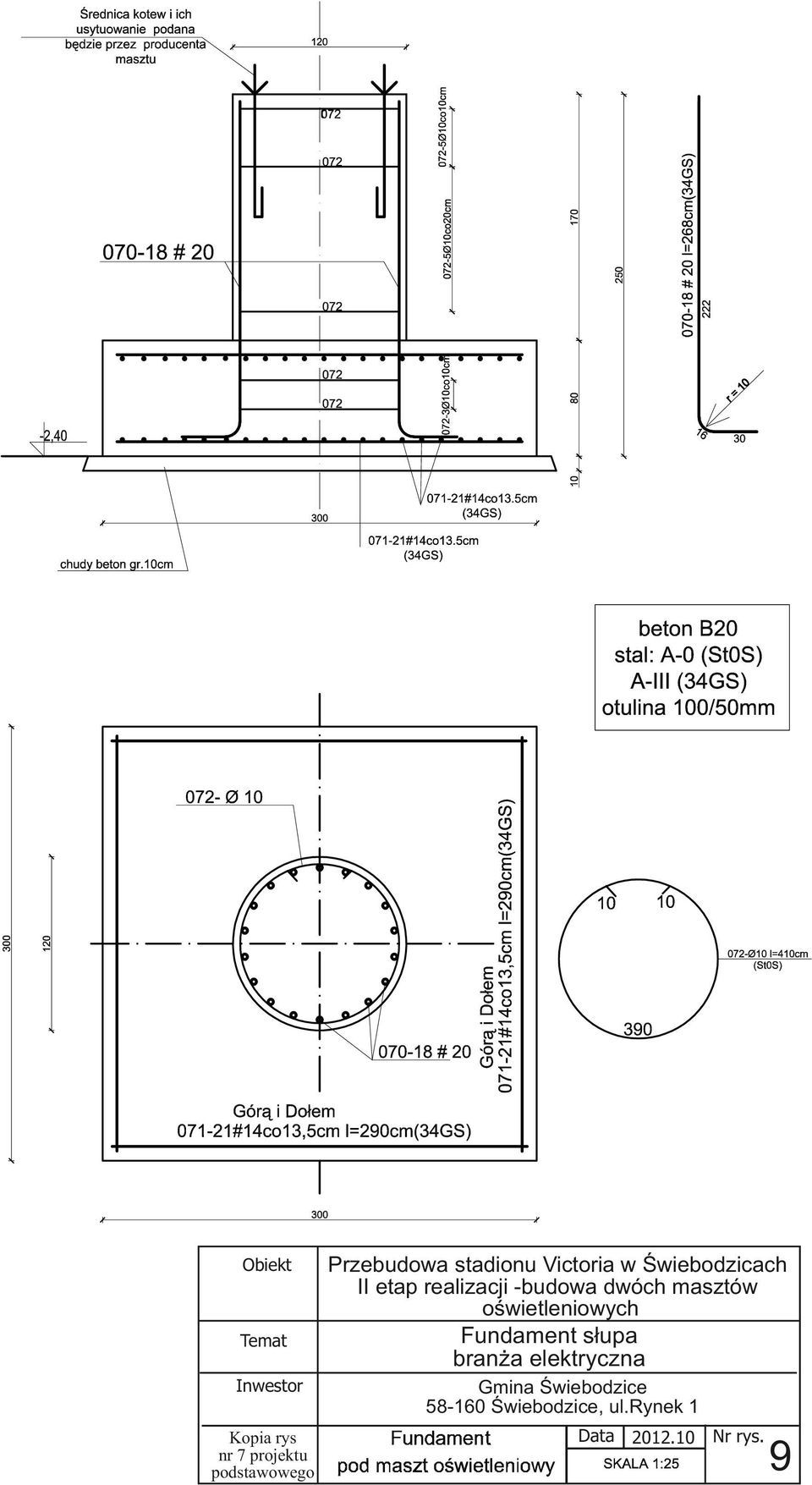

19 Obiekt Temat Inwestor Kopia rys nr 7 projektu podstawowego Przebudowa stadionu Victoria w Świebodzicach II etap realizacji -budowa dwóch masztów oświetleniowych Fundament słupa branża elektryczna Gmina Świebodzice Świebodzice, ul.rynek 1 Data Nr rys. 9
