1 EKMA Laboratoryjne i Procesowe Przyrządy Pomiarowe ul. Niemcewicza 26/ Warszawa tel.: tel./fax: mail: biuro@ekma.pl NIP: AT/KF-710 Miareczkowanie wg:

2 AGENDA 01 Zarys teoretyczny 02 Linie produktów 03 Patent nr: Sprytne peryferia

3 01 Zarys teoretyczny

4 MIARECZKOWANIE Zarys teoretyczny Miareczkowanie jedna z najszerzej stosowanych metod analizy ilościowej Metoda opiera się na dodawaniu znanych objętości titranta (roztworu odczynnika o znanym, ściśle określonym stężeniu) do roztworu zawierającego analit (substancję, której zawartość jest oznaczana) Po osiągnieciu punktu końcowego miareczkowania, zawartość analitu jest obliczana na podstawie objętości zużytego titranta

5 RODZAJE MIARECZKOWANIA RODZAJ REAKCJI W ROZTWORZE MIARECZKOWANIE ALKACYMETRYCZNE oparte na reakcji zobojętnienia MIARECZKOWANIE REDOKS oparta na reakcji redoks (zmiana barwy lub przewodnictwa elektrycznego) MIARECZKOWANIE KOMPLEKSOMETRYCZNE oparta na reakcjach, w wyniku których powstają zazwyczaj barwne związki kompleksowe MIARECZKOWANIE STRĄCENIOWE polegająca na wydzieleniu z miareczkowanego roztworu trudno rozpuszczalnego osadu pod działaniem odczynnika miareczkującego METODA DETEKCJI PUNKTU KOŃCOWEGO WIZUALNE POTENCJOMETRYCZNE AMPEROMETRYCZNE KONDUKTOMETRYCZNE SPEKTROSKOPOWE

6 ZASTOSOWANIA Analiza miareczkowa znajduje zastosowanie w analizie surowców oraz produktów. Wśród przykładów można wymienić: Miareczkowanie Karla Fishera Wyznaczanie liczby kwasowej Wyznaczanie liczby zmydlenia Oznaczanie składu rud metali

7 01 Linie produktów

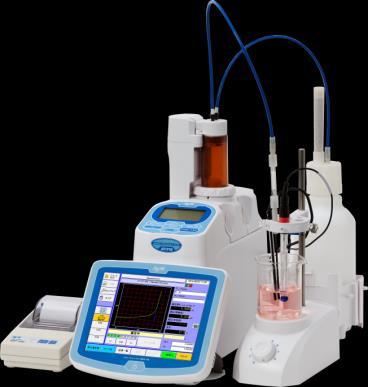

8 LINIA PRODUKTÓW: AUTOMATYCZNE TITRATORY Z DETEKCJĄ POTENCJOMETRYCZNĄ FLAGOWY MODEL AT-710M MODEL POŚREDNI AT-710S MODEL PODSTAWOWY AT-710 Wysokiej klasy model Jednoczesny pomiar Wysokiej klasy model Pomiar jednokanałowy Niski koszt Wysoka wydajność Touch panel PANEL DOTYKOWY ŁĄCZNOŚĆ 4-KANAŁOWA ŁĄCZNOŚĆ 1-KANAŁOWA POŁĄCZENIE BEZPRZEWODOWE LAN

9 KULOMETRYCZNE WOLUMETRYCZNE LINIA PRODUKTÓW: TITRATORY DO MIARECZKOWANIA KARLA FISCHERA FLAGOWY MODEL MKV-710M MODEL POŚREDNI MKV-710S MODEL PODSTAWOWY MKV-710 Wysokiej klasy model Jednoczesne pomiary Wysokiej klasy model Pomiar jednokanałowy Niski koszt Wysoka wydajność Wbudowana biureta x 1 : Standard l (Dodatkowa biureta: Option) Wbudowana biureta x 1 : Standard l (Dodatkowa biureta: Option) FLAGOWY MODEL MKC-710M MODEL POŚREDNI MKC-710S MODEL PODSTAWOWY MKC-710 ŁĄCZNOŚĆ 4-KANAŁOWA PANEL DOTYKOWY ŁĄCZNOŚĆ 1-KANAŁOWA POŁĄCZENIE BEZPRZEWODOWE LAN

10 01 Patent No

11 -710M JEDNOCZESNE POMIARY l Patent No WYSOKA OPŁACALNOŚĆ Titratory do miareczkowania Karla Fishera oraz do miareczkowania potencjometrycznego mogą być ze sobą łączone AT-710M Automatyczny Titrator z detekcją Potencjometryczną + AT-710 Automatyczny Titrator z detekcją Potencjometryczną MKV-710 Titrator do miareczkowania Karla Fischera Wolumetryczne MKC-710 Titrator do miareczkowania Karla Fischera Kulometryczne Połączenie czterokanałowe AT-710M + MKV-710x 2 + MKC-710 MKV-710M+MKC-710 2ch connection

12 01 Sprytne peryferia

13 -710M,S 8.4 CALOWY WYŚWIETLACZ TFT-LCD Z PANELEM DOTYKOWYM Szerokokątny 8.4 calowy ekran TFT-LCD Skrót Bazuje na układzie ekranu z serii 610, dodano klawisz skrótu w celu ułatwienia obsługi

14 -710M,S DOSTĘP DO FUNKCJI URZĄDZENIA W OPARCIU O PRZYPISANIE DO GRUPY UŻYTKOWNIKÓW Ustawienia dostępu do różnych funkcji dla poszczególnych użytkowników 1 Tryb ADMINISTRATORA (w/logon) Jeden administrator i operatorzy. Zakres możliwości operatora jest ograniczony do pomiarów Zakres dostępu możliwy do konfigurowania 2 Tryb MODE (w/logon) Wielu użytkowników może korzystać z urządzenia bez ograniczeń Możliwość ustawienia hasła zapewnia dodatkową ochronę

15 WYNIK MIARECZKOWANIA DOSTARCZANY W PDF-IE Wyniki pomiarów konwertowane są do formatu PDF i przechowywane w pamięci urządzenia. Nie ma potrzeby drukowania wyników. Wykres

16 AT/MKV-710 NOWY TYP BIURETY Mniejsza ilość płynów pozostałych po użytkowaniu biurety dzięki eliminacji rurek między cylindrem a zaworem sterującym. Duża łatwość w wymianie reagentów Oddzielna biureta Biureta

17 AT/MKV-710M,S INTELIGENTNA BIURETA Wszystkie informacje dotyczące roztworu są zawarte w zintegrowanym chipie Dlatego nie ma potrzeby ponownego wprowadzania danych o zawartości biurety po jej zainstalowaniu w innym titratorze. Pozwala to uniknąć sytuacji, w której stosowany jest roztwór inny niż zamierzony. Zintegrowany chip

18 AT-710M,S MONITORING TEMPERATURY W TRAKCIE POMIARU Temperatura w trakcie miareczkowania jest monitorowna, a pomiar może zostać przerwany, jeśli przekroczona zostanie jej określona wartość. Zapewnia to dodatkowe bezpieczeństwo przy silnie egzotermicznych reakcjach (np. przy miareczkowaniu silnych kwasów silnymi zasadami). Pomiar przerwany temperatura wzrosła w trakcie pomiaru

19 AT-710M,S WARUNKOWE PROWADZENIE POMIARÓW Kiedy prowadzona analiza jest złożona z kilku metod, mogą zostać zdefiniowane warunki na podstawie których wybrany zostanie kolejny etap analizy. Pozwala to na programowanie bardziej skomplikowanych analiz. PRZYKŁAD: Metoda-1: (pomiar ph), Metoda-2: (miareczkowanie roztworem zasady), Method-3: (miareczkowanie roztworem kwasu W zależności od wyniku Metody 1: ph mniejsze niż 7 -> Metoda-2 ph 7 lub większe -> Metoda-3

20 AT-710M,S DWA SYGNAŁY WEJŚCIOWE NA JEDNYM EKRANIE Miareczkowanie ph-metryczne i transmitancja (sprawdza punkt końcowy przy pomocy wskaźnika ph) Miareczkowanie redox i Ph Przewodność i ph (oznaczanie słabych kwasów) ph titration & transmittance Endpoint by electrode Change color

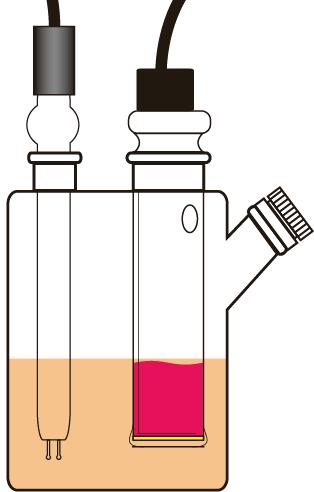

21 MKV/MKC-710 AUTOMATYCZNY START POMIARU Automatyczne wykrycie wstrzyknięcia próbki do naczynka titracyjnego i rozpoczęcie pomiaru.

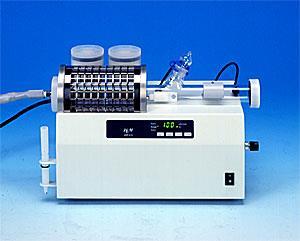

22 MKV/MKC-710M,S STEROWANIE EWAPORATOREM ADP-611 Możliwe jest połączenie titratorów do miareczkowania Karla Fishera z ewaporatorem ADP-611 ADP-611

23 DZIĘKUJĘ ZA UWAGĘ RADOSŁAW WOŹNIAK SPECJALISTA DS. SERWISU tel.: mail:
