EKSPERCKI PRZEGLĄD INSTALACJI REGAŁOWEJ nr

Transkrypt

1 Dla: DRUMET Liny i Druty sp. z o.o. ul. Polna 26/ Włocławek, NIP: EKSPERCKI PRZEGLĄD INSTALACJI REGAŁOWEJ nr Raport zawiera wykaz nieprawidłowości stwierdzonych w wyniku oględzin i pomiarów, wraz z zaleceniami co do dalszego użytkowania regałów. Opracowany na podstawie PN EN :2010P Stalowe statyczne systemy składowania. Zastosowanie i utrzymanie urządzeń do składowania Stosowanie się do zaleceń zawartych w poniższym Raporcie pozwoli zminimalizować wystąpienie ryzyka wypadku czy uszkodzenia konstrukcji regałowej. ZAKRES ODPOWIEDZIALNOŚCI UŻYTKOWNIKA Odpowiedzialność za bezpieczeństwo osób pracujących w pobliżu instalacji regałowej spoczywa na użytkowniku urządzeń do składowania. Kierownictwo Magazynu wyznacza osobę odpowiedzialną za bezpieczeństwo instalacji regałowej (PRSES z ang. Person Responsible for Storage Equipment Safety). Do zadań tej osoby należy między innymi natychmiastowa obiektywna ocena powstałych uszkodzeń, ocena zagrożenia i ryzyka z nimi związanego oraz podjęcie odpowiednich działań stosując zasadę: przegląd>ocena>działanie. Należy pamiętać, że każde uszkodzenie powoduje zmniejszenie nośności regału, a tym samym obniża stosowane przez producenta współczynniki bezpieczeństwa. Istotne dla utrzymania bezpieczeństwa pracy w środowisku instalacji regałowych są regularne oględziny stanu regałów, jednostek ładunkowych i palet. Z poważaniem, Rafał Bartoszewski Specjalista ds. systemów magazynowych 1

2 Łukasz Czajkowski Osoba zlecająca kontrolę: Tel DRUMET Liny i Druty sp. z o.o. Miejsce kontroli: Ul. Polna 26/ Włocławek Data kontroli: Sierpień 2018 Rafał Bartoszewski Przeprowadzający kontrolę: Tel rafal.bartoszewski@wmsprofit.pl - regały rzędowe - regały wjezdne - regały wspornikowe Rodzaj kontrolowanych regałów: - regały grawitacyjne - regały przesuwne - antresola Dostawca regałów: STOW - identyfikacja uszkodzeń i nieprawidłowości - sprawdzenie kompletności konstrukcji regałów Czynności kontrolne: - pomiar odchyłek wybranych elementów - ocena zabezpieczeń regałów - weryfikacja dokumentacji i oznakowania Termin następnego przeglądu: Sierpień

3 2.Budowa Regału 1 słup 2 trawers 3 zawleczka 4 półka 5 poprzeczka 6 ogranicznik wysuwu palet 7 osłona słupa (odbojnik) 8 osłona ramy 9 siatka zabezpieczająca 10 horyzontal 11 diagona 3. Klasyfikacja stopni ryzyka wg. PN STOPIEŃ ZIELONY Nieznaczne uszkodzenia i nieprawidłowości, nie wpływające w istotny sposób na bezpieczeństwo regałów. Zaleca się okresową kontrolę stanu technicznego elementów uszkodzonych w stopniu ZIELONYM a w uzasadnionych przypadkach ich naprawę lub wymianę. STOPIEŃ POMARAŃCZOWY Istotne uszkodzenia i nieprawidłowości, wymagające przeprowadzenia naprawy w możliwie krótkim czasie(do 4 tygodni). Zaleca się czasową redukcję obciążenia słupów i trawersów uszkodzonych w stopniu POMARAŃCZOWYM. Po całkowitym odciążeniu, uszkodzone elementy należy wyłączyć z użytku. Jeżeli w ciągu czterech tygodni od momentu stwierdzenia uszkodzenia, elementy nie zostały wymienione na nowe, stopień ryzyka przechodzi w CZERWONY. STOPIEŃ CZERWONY Poważne uszkodzenia, wymagające natychmiastowego podjęcia działań zabezpieczających. Uszkodzone elementy należy niezwłocznie odciążyć i zabezpieczyć a przylegające lokacje odciążyć i wyłączyć z użytku. 3

4 4. Wykaz uszkodzonych elementów Lokacja Stopień ryzyka LP. Regał RAM Poziom Element Rozpoznanie Z Ż CZ Uwagi belka uszkodzenie X należy odciążyć regał diagonal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X osłona zalecenie wymiana diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie zawleczka brak X x1 szt belka uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X zawleczka brak X x1 szt diagonal uszkodzenie X diagonal uszkodzenie X zawleczka brak X x1 szt słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X diagonal uszkodzenie X słup uszkodzenie X zawleczka brak X x2 szt diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X horyzontal uszkodzenie X diagonal uszkodzenie X osłona zalecenie wymiana diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał 4

5 horyzontal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X horyzontal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X zawleczka brak X x1 szt słup uszkodzenie X wymiana elementu w najbliższym czasie belka uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X diagonal uszkodzenie X zawleczka brak X x1 szt słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał 5

6 słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup X diagonal uszkodzenie X słup X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X słup X diagonal uszkodzenie X słup X belka uszkodzenie X należy odciążyć regał diagonal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał 6

7 horyzontal uszkodzenie X słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup X słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał 7

8 diagonal uszkodzenie X horyzontal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup X słup X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał zawleczka brak X x1 szt słup uszkodzenie X wymiana elementu w najbliższym czasie zawleczka brak X x1 szt belka uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X zawleczka brak X x2 szt belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał 8

9 diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie horyzontal uszkodzenie X diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie belka uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie x wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał 9

10 słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X wymiana elementu w najbliższym czasie słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał diagonal uszkodzenie X horyzontal uszkodzenie X belka uszkodzenie X należy odciążyć regał diagonal uszkodzenie X horyzontal uszkodzenie X słup uszkodzenie X wymiana elementu w najbliższym czasie belka uszkodzenie X należy odciążyć regał słup uszkodzenie X należy odciążyć regał słup X belka uszkodzenie X należy odciążyć regał słup X belka uszkodzenie X należy odciążyć regał słup uszkodzenie X wymiana elementu w najbliższym czasie diagonal uszkodzenie X słup uszkodzenie X należy odciążyć regał słup X słup X słup X 10

11 diagonal uszkodzenie X słup X słup X diagonal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X belka uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał belka uszkodzenie X należy odciążyć regał horyzontal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X horyzontal uszkodzenie X diagonal uszkodzenie X diagonal uszkodzenie X horyzontal uszkodzenie X diagonal uszkodzenie X horyzontal uszkodzenie X horyzontal uszkodzenie X diagonal uszkodzenie X 5. Zalecenia: wyłączenie z użytkowania uszkodzonych regałów gdzie elementy regałowe uszkodzone są w stopniu czerwonym i żółtym, możliwie szybka wymiana uszkodzonych elementów, niezbędne jest uzupełnienie instalacji o brakujące/niezgodne tablice znamionowe, okresowa kontrola lub wymiana elementów uszkodzonych w stopniu zielonym, uzupełnienie regałów o brakujące zabezpieczenia belek Regały zostały zamontowane prawidłowo, stan posadzki dobry ( w jednym miejscu gdzie nastąpiło uszkodzenie bocznej odbojnicy jednocześnie uszkodzona została posadzka. Brak dokumentacji dotyczącej montażu, brak instrukcji obsługi regałów. Tablice znamionowe niezgodne ze stanem faktycznym. Większość ram posiada uszkodzenia udarowe słupów od strony korytarza roboczego, natomiast odbojnice słupów zostały zamontowane w późniejszym czasie. Niezgodność Tablic : wg. Oznakowania regały postały zaprojektowane na gniazdo dwupaletowe o maksymalnej masie całkowitej 1500kg na jednostkę czyli max.3000kg na gniazdo. Jeśli składowane są trzy palety ciężar żadnej z palet nie może przekraczać 1000kg! Wobec powyższego obecnie jednostki paletowe składowane są niezgodnie z informacjami zawartymi na tablicach. Jeśli chcą Państwo składować trzy palety, należy zmienić tablice znamionowe i uwzględnić redukcję obciążenia jednostki paletowej. 11

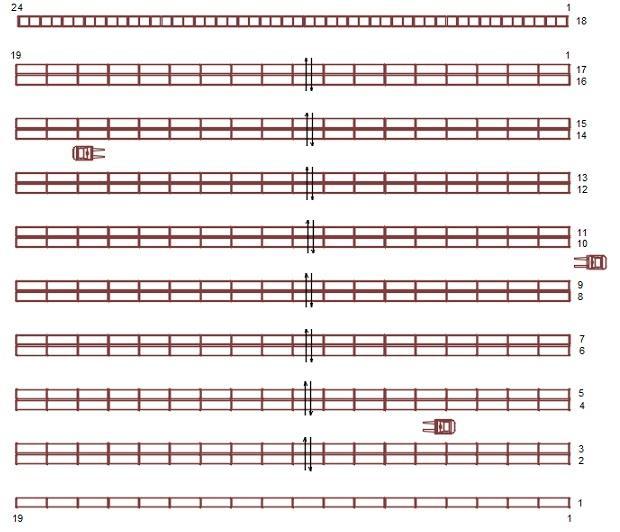

12 6. Plan magazynu: 12

13 7. Regał specjalistyczny: Brak tablicy znamionowej, dokumentacji dotyczącej instalacji. -rama nr.4, słup uszkodzenie w stopniu zielonym -rama nr.7, słup i stężenie horyzontalne uszkodzenie w stopniu zielonym -rama nr.14, słup uszkodzenie udarowe w stopniu czerwonym, należy odciązyć i wymienić element -rama 14-15, belka w stopniu czerwonym należy wymienić element -rama 17-28, belka w stopniu czerwonym należy wymienić element -rama nr.34, brak śruby poziom 5 należy uzupełnić brak -rama nr.38, stężenie diagonalne uszkodzenie w stopniu zielonym Zaleca się przeprowadzenie konserwacji i kompleksowego sprawdzenia instalacji. 13
