Specyfikacja Przedmiotu Zamówienia dla zadania: pn. Dostawa, montaż regałów i wyposażenia dodatkowego w wybranych lokalizacjach magazynowych

Transkrypt

1 Specyfikacja Przedmiotu Zamówienia dla zadania: pn. Dostawa, montaż regałów i wyposażenia dodatkowego w wybranych lokalizacjach magazynowych Strona 1 z 10

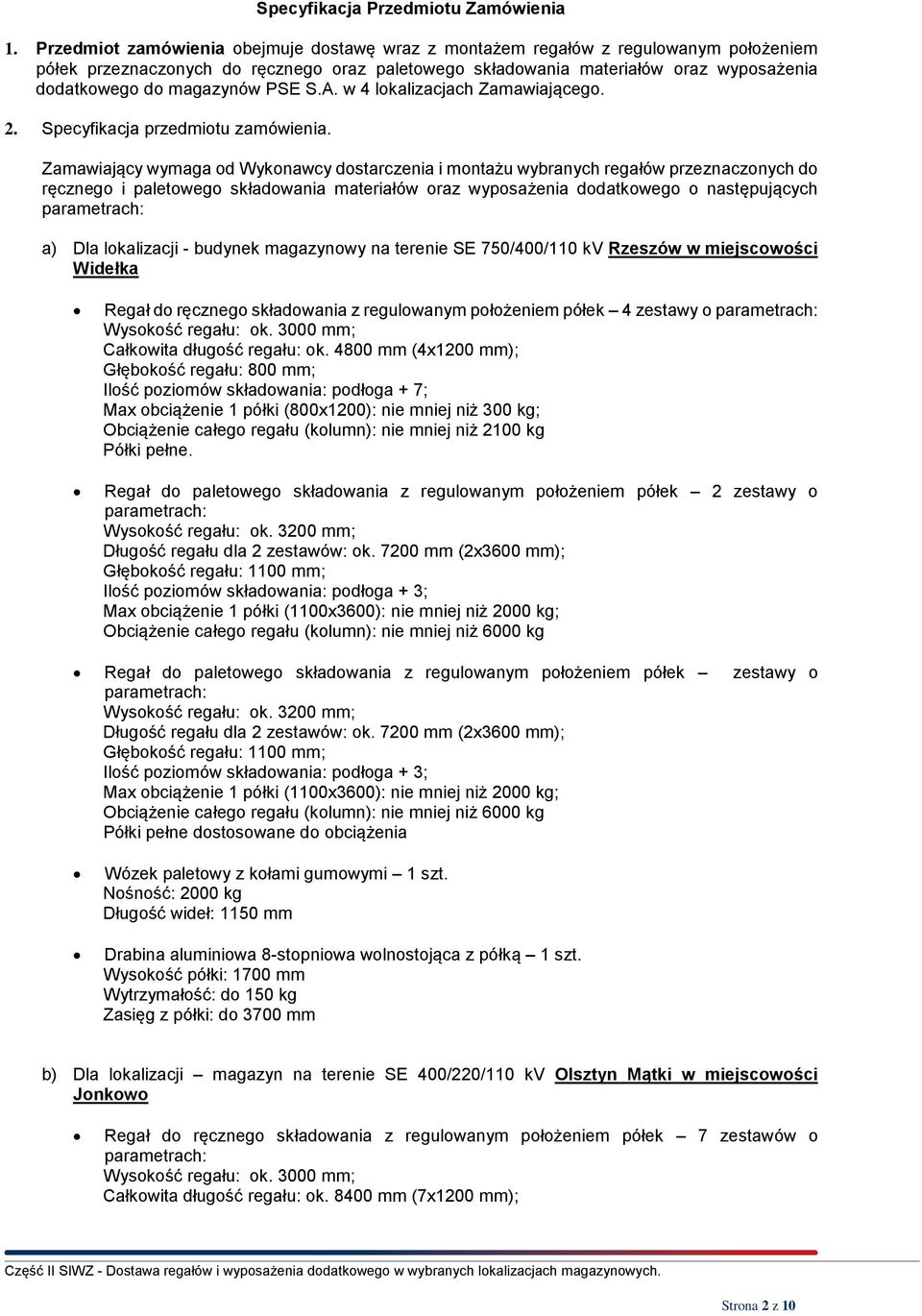

2 Specyfikacja Przedmiotu Zamówienia 1. Przedmiot zamówienia obejmuje dostawę wraz z montażem regałów z regulowanym położeniem półek przeznaczonych do ręcznego oraz paletowego składowania materiałów oraz wyposażenia dodatkowego do magazynów PSE S.A. w 4 lokalizacjach Zamawiającego. 2. Specyfikacja przedmiotu zamówienia. Zamawiający wymaga od Wykonawcy dostarczenia i montażu wybranych regałów przeznaczonych do ręcznego i paletowego składowania materiałów oraz wyposażenia dodatkowego o następujących parametrach: a) Dla lokalizacji - budynek magazynowy na terenie SE 750/400/110 kv Rzeszów w miejscowości Widełka Regał do ręcznego składowania z regulowanym położeniem półek 4 zestawy o parametrach: Wysokość regału: ok mm; Całkowita długość regału: ok mm (4x1200 mm); Głębokość regału: 800 mm; Ilość poziomów składowania: podłoga + 7; Max obciążenie 1 półki (800x1200): nie mniej niż 300 kg; Obciążenie całego regału (kolumn): nie mniej niż 2100 kg Półki pełne. Regał do paletowego składowania z regulowanym położeniem półek 2 zestawy o parametrach: Wysokość regału: ok mm; Długość regału dla 2 zestawów: ok mm (2x3600 mm); Głębokość regału: 1100 mm; Ilość poziomów składowania: podłoga + 3; Max obciążenie 1 półki (1100x3600): nie mniej niż 2000 kg; Obciążenie całego regału (kolumn): nie mniej niż 6000 kg Regał do paletowego składowania z regulowanym położeniem półek zestawy o parametrach: Wysokość regału: ok mm; Długość regału dla 2 zestawów: ok mm (2x3600 mm); Głębokość regału: 1100 mm; Ilość poziomów składowania: podłoga + 3; Max obciążenie 1 półki (1100x3600): nie mniej niż 2000 kg; Obciążenie całego regału (kolumn): nie mniej niż 6000 kg Półki pełne dostosowane do obciążenia Wózek paletowy z kołami gumowymi 1 szt. Nośność: 2000 kg Długość wideł: 1150 mm Drabina aluminiowa 8-stopniowa wolnostojąca z półką 1 szt. Wysokość półki: 1700 mm Wytrzymałość: do 150 kg Zasięg z półki: do 3700 mm b) Dla lokalizacji magazyn na terenie SE 400/220/110 kv Olsztyn Mątki w miejscowości Jonkowo Regał do ręcznego składowania z regulowanym położeniem półek 7 zestawów o parametrach: Wysokość regału: ok mm; Całkowita długość regału: ok mm (7x1200 mm); Strona 2 z 10

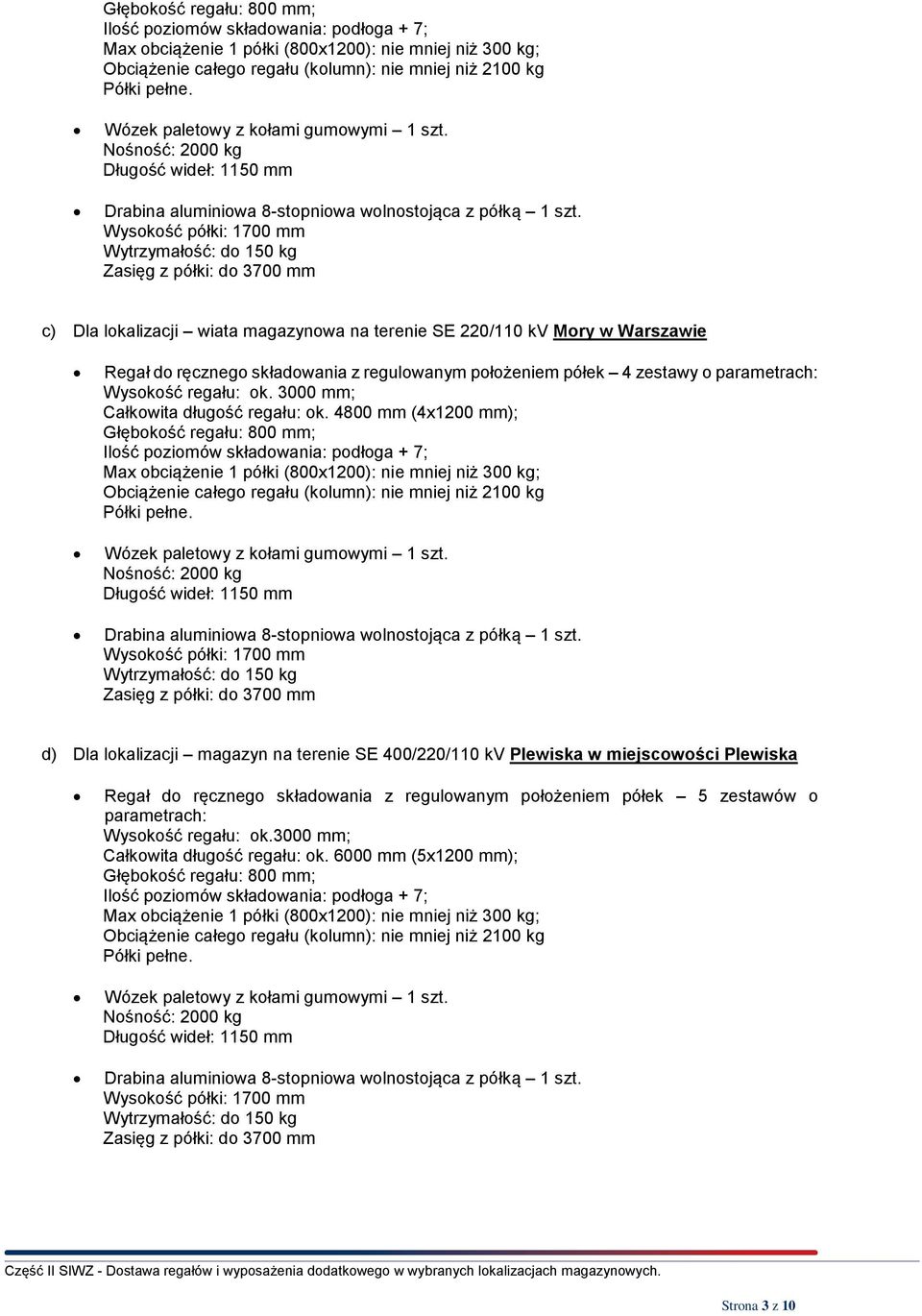

3 Głębokość regału: 800 mm; Ilość poziomów składowania: podłoga + 7; Max obciążenie 1 półki (800x1200): nie mniej niż 300 kg; Obciążenie całego regału (kolumn): nie mniej niż 2100 kg Półki pełne. Wózek paletowy z kołami gumowymi 1 szt. Nośność: 2000 kg Długość wideł: 1150 mm Drabina aluminiowa 8-stopniowa wolnostojąca z półką 1 szt. Wysokość półki: 1700 mm Wytrzymałość: do 150 kg Zasięg z półki: do 3700 mm c) Dla lokalizacji wiata magazynowa na terenie SE 220/110 kv Mory w Warszawie Regał do ręcznego składowania z regulowanym położeniem półek 4 zestawy o parametrach: Wysokość regału: ok mm; Całkowita długość regału: ok mm (4x1200 mm); Głębokość regału: 800 mm; Ilość poziomów składowania: podłoga + 7; Max obciążenie 1 półki (800x1200): nie mniej niż 300 kg; Obciążenie całego regału (kolumn): nie mniej niż 2100 kg Półki pełne. Wózek paletowy z kołami gumowymi 1 szt. Nośność: 2000 kg Długość wideł: 1150 mm Drabina aluminiowa 8-stopniowa wolnostojąca z półką 1 szt. Wysokość półki: 1700 mm Wytrzymałość: do 150 kg Zasięg z półki: do 3700 mm d) Dla lokalizacji magazyn na terenie SE 400/220/110 kv Plewiska w miejscowości Plewiska Regał do ręcznego składowania z regulowanym położeniem półek 5 zestawów o parametrach: Wysokość regału: ok.3000 mm; Całkowita długość regału: ok mm (5x1200 mm); Głębokość regału: 800 mm; Ilość poziomów składowania: podłoga + 7; Max obciążenie 1 półki (800x1200): nie mniej niż 300 kg; Obciążenie całego regału (kolumn): nie mniej niż 2100 kg Półki pełne. Wózek paletowy z kołami gumowymi 1 szt. Nośność: 2000 kg Długość wideł: 1150 mm Drabina aluminiowa 8-stopniowa wolnostojąca z półką 1 szt. Wysokość półki: 1700 mm Wytrzymałość: do 150 kg Zasięg z półki: do 3700 mm Strona 3 z 10

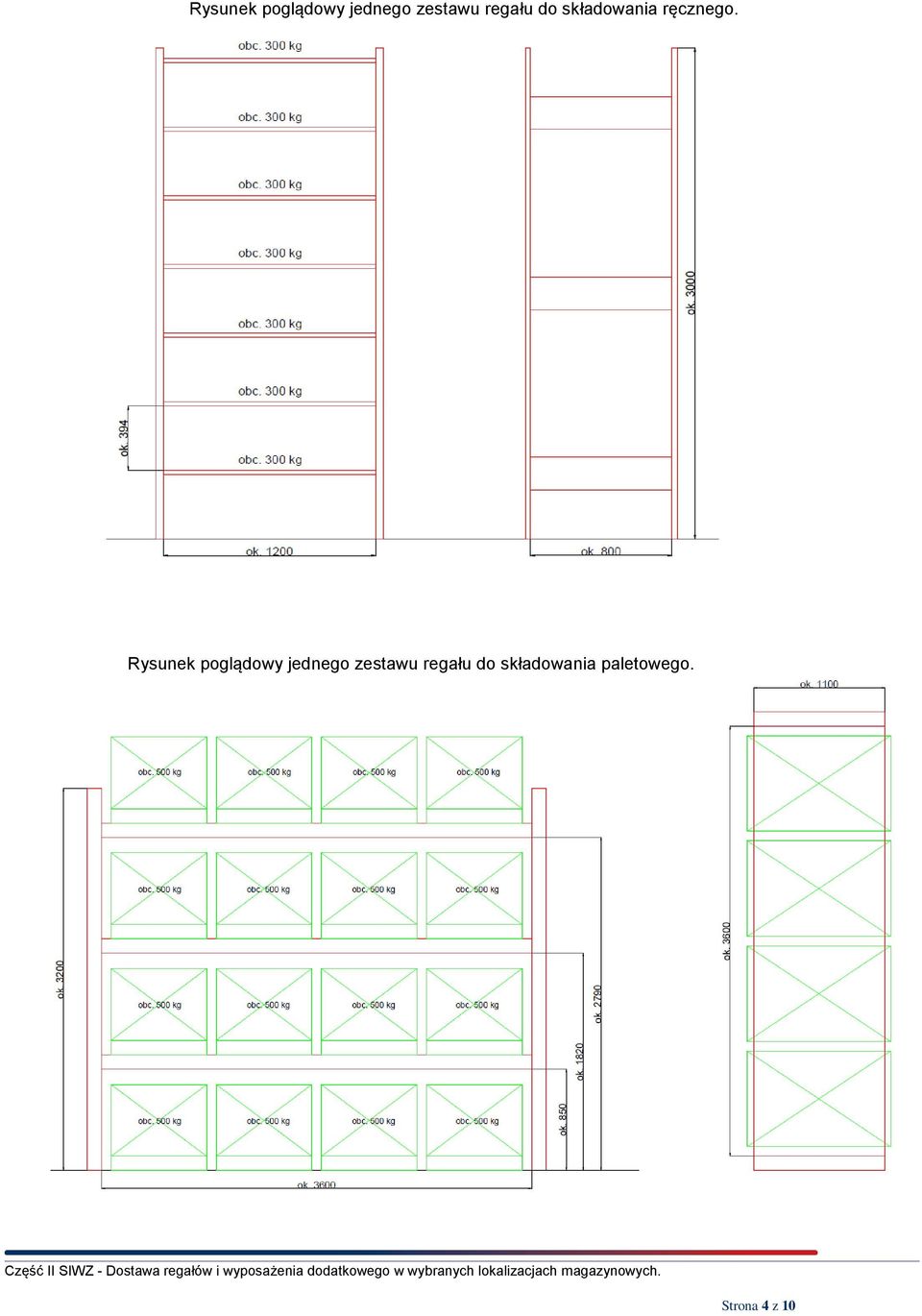

4 Rysunek poglądowy jednego zestawu regału do składowania ręcznego. Rysunek poglądowy jednego zestawu regału do składowania paletowego. Strona 4 z 10

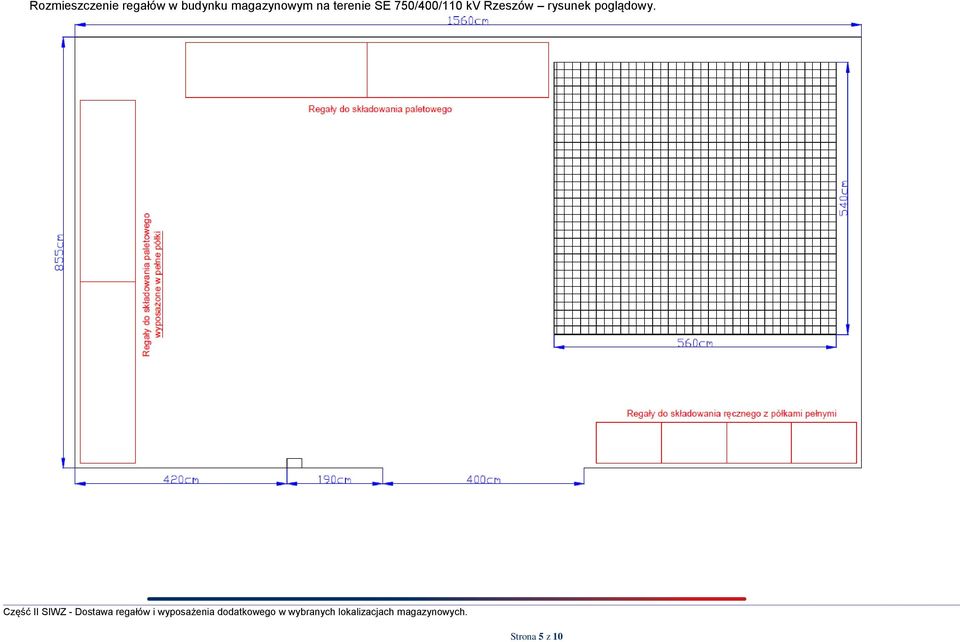

5 Rozmieszczenie regałów w budynku magazynowym na terenie SE 750/400/110 kv Rzeszów rysunek poglądowy. Strona 5 z 10

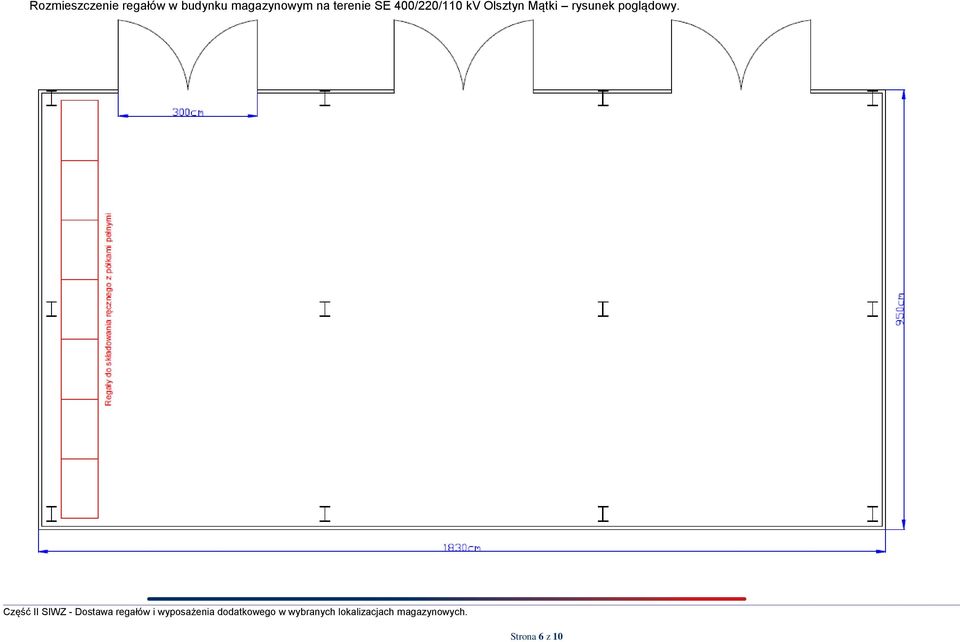

6 Rozmieszczenie regałów w budynku magazynowym na terenie SE 400/220/110 kv Olsztyn Mątki rysunek poglądowy. Strona 6 z 10

7 Rozmieszczenie regałów w wiacie magazynowej na terenie SE 220/110 kv Mory rysunek poglądowy. Strona 7 z 10

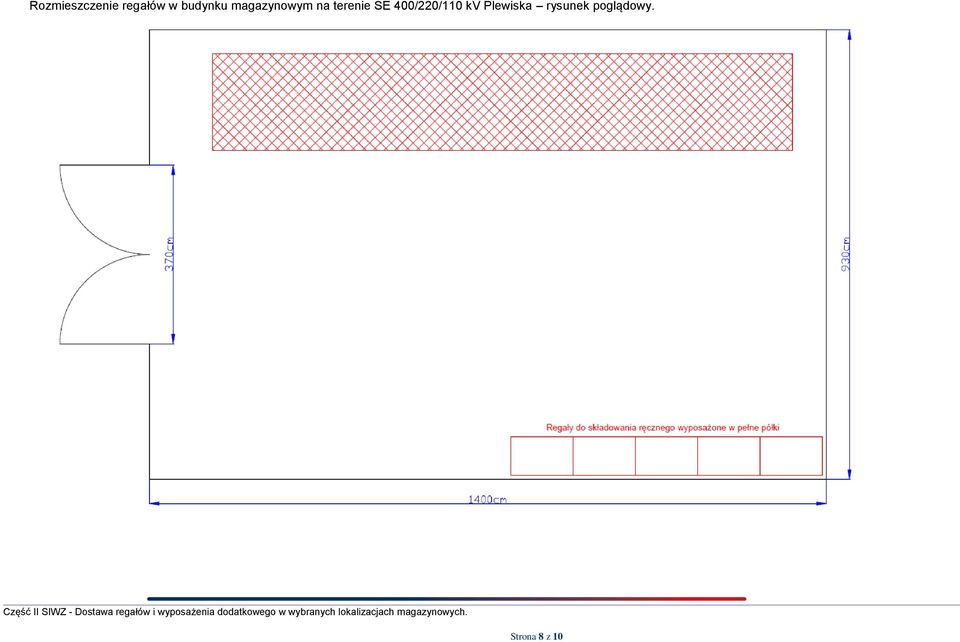

8 Rozmieszczenie regałów w budynku magazynowym na terenie SE 400/220/110 kv Plewiska rysunek poglądowy. Strona 8 z 10

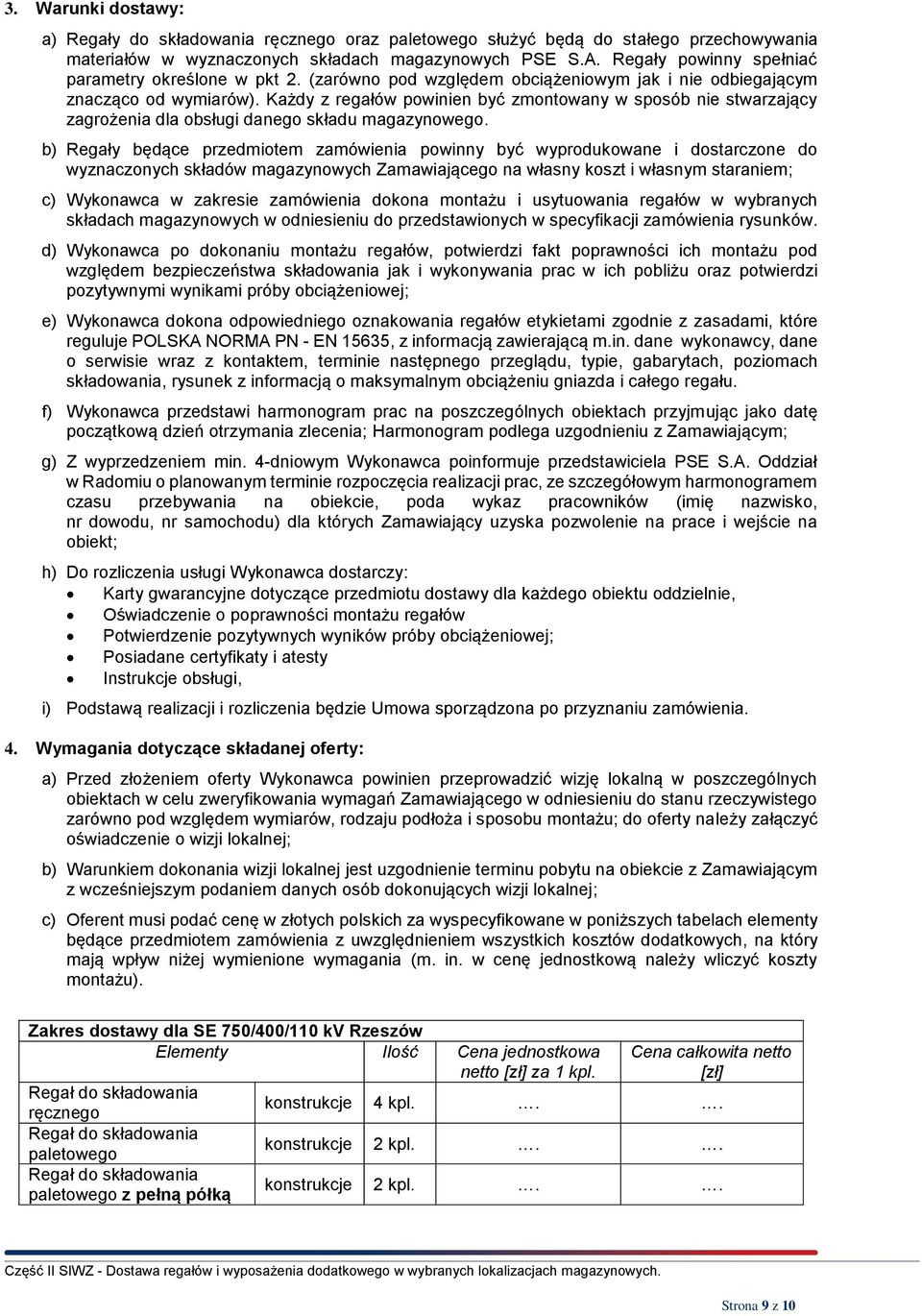

9 3. Warunki dostawy: a) Regały do składowania ręcznego oraz paletowego służyć będą do stałego przechowywania materiałów w wyznaczonych składach magazynowych PSE S.A. Regały powinny spełniać parametry określone w pkt 2. (zarówno pod względem obciążeniowym jak i nie odbiegającym znacząco od wymiarów). Każdy z regałów powinien być zmontowany w sposób nie stwarzający zagrożenia dla obsługi danego składu magazynowego. b) Regały będące przedmiotem zamówienia powinny być wyprodukowane i dostarczone do wyznaczonych składów magazynowych Zamawiającego na własny koszt i własnym staraniem; c) Wykonawca w zakresie zamówienia dokona montażu i usytuowania regałów w wybranych składach magazynowych w odniesieniu do przedstawionych w specyfikacji zamówienia rysunków. d) Wykonawca po dokonaniu montażu regałów, potwierdzi fakt poprawności ich montażu pod względem bezpieczeństwa składowania jak i wykonywania prac w ich pobliżu oraz potwierdzi pozytywnymi wynikami próby obciążeniowej; e) Wykonawca dokona odpowiedniego oznakowania regałów etykietami zgodnie z zasadami, które reguluje POLSKA NORMA PN - EN 15635, z informacją zawierającą m.in. dane wykonawcy, dane o serwisie wraz z kontaktem, terminie następnego przeglądu, typie, gabarytach, poziomach składowania, rysunek z informacją o maksymalnym obciążeniu gniazda i całego regału. f) Wykonawca przedstawi harmonogram prac na poszczególnych obiektach przyjmując jako datę początkową dzień otrzymania zlecenia; Harmonogram podlega uzgodnieniu z Zamawiającym; g) Z wyprzedzeniem min. 4-dniowym Wykonawca poinformuje przedstawiciela PSE S.A. Oddział w Radomiu o planowanym terminie rozpoczęcia realizacji prac, ze szczegółowym harmonogramem czasu przebywania na obiekcie, poda wykaz pracowników (imię nazwisko, nr dowodu, nr samochodu) dla których Zamawiający uzyska pozwolenie na prace i wejście na obiekt; h) Do rozliczenia usługi Wykonawca dostarczy: Karty gwarancyjne dotyczące przedmiotu dostawy dla każdego obiektu oddzielnie, Oświadczenie o poprawności montażu regałów Potwierdzenie pozytywnych wyników próby obciążeniowej; Posiadane certyfikaty i atesty Instrukcje obsługi, i) Podstawą realizacji i rozliczenia będzie Umowa sporządzona po przyznaniu zamówienia. 4. Wymagania dotyczące składanej oferty: a) Przed złożeniem oferty Wykonawca powinien przeprowadzić wizję lokalną w poszczególnych obiektach w celu zweryfikowania wymagań Zamawiającego w odniesieniu do stanu rzeczywistego zarówno pod względem wymiarów, rodzaju podłoża i sposobu montażu; do oferty należy załączyć oświadczenie o wizji lokalnej; b) Warunkiem dokonania wizji lokalnej jest uzgodnienie terminu pobytu na obiekcie z Zamawiającym z wcześniejszym podaniem danych osób dokonujących wizji lokalnej; c) Oferent musi podać cenę w złotych polskich za wyspecyfikowane w poniższych tabelach elementy będące przedmiotem zamówienia z uwzględnieniem wszystkich kosztów dodatkowych, na który mają wpływ niżej wymienione wymagania (m. in. w cenę jednostkową należy wliczyć koszty montażu). Zakres dostawy dla SE 750/400/110 kv Rzeszów Elementy Ilość Cena jednostkowa netto [zł] za 1 kpl. ręcznego paletowego paletowego z pełną półką Cena całkowita netto [zł] konstrukcje 4 kpl... konstrukcje 2 kpl... konstrukcje 2 kpl... Strona 9 z 10

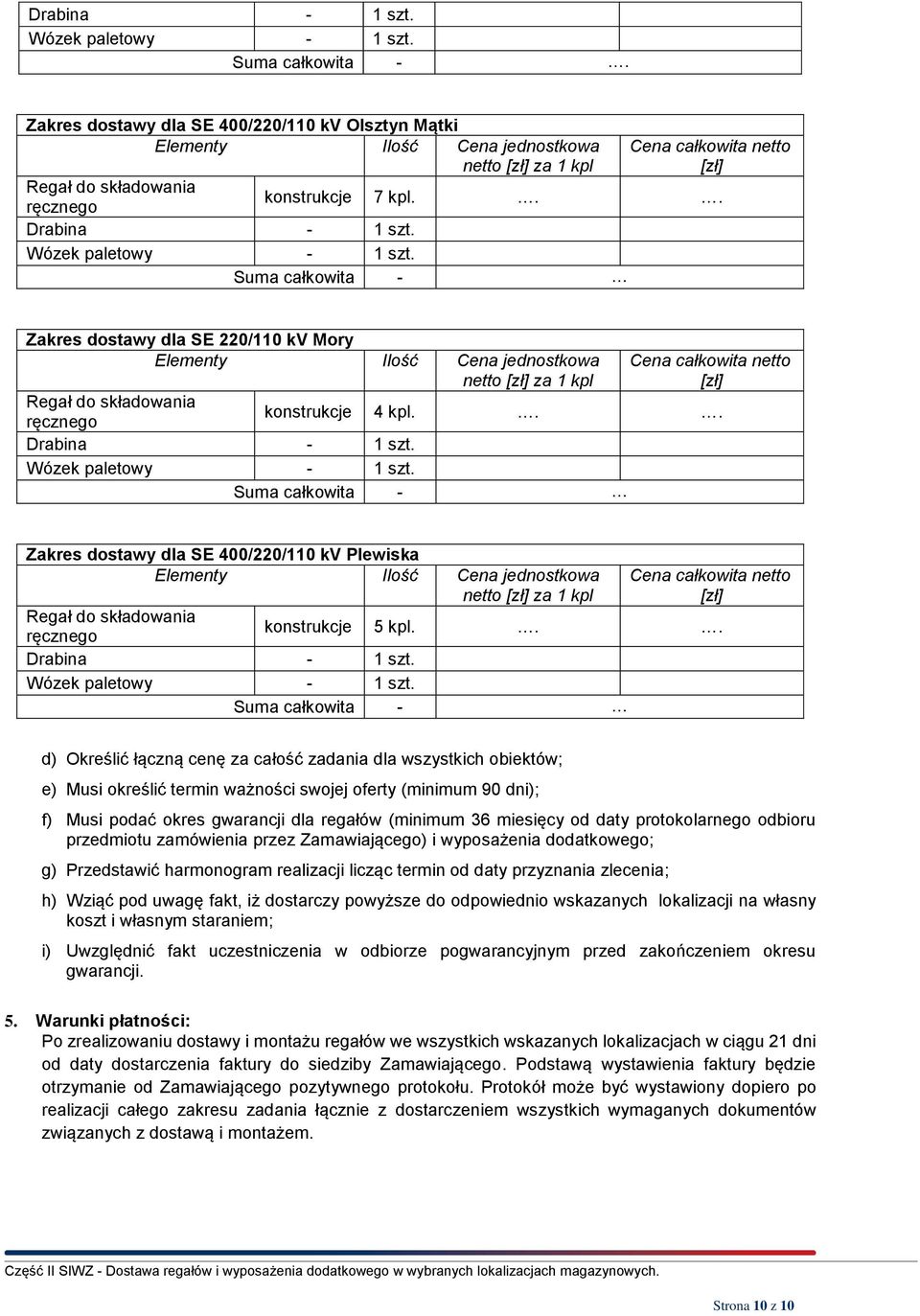

10 Drabina - 1 szt. Wózek paletowy - 1 szt. Suma całkowita -. Zakres dostawy dla SE 400/220/110 kv Olsztyn Mątki Elementy Ilość Cena jednostkowa netto [zł] za 1 kpl ręcznego Cena całkowita netto [zł] konstrukcje 7 kpl... Drabina - 1 szt. Wózek paletowy - 1 szt. Suma całkowita - Zakres dostawy dla SE 220/110 kv Mory Elementy Ilość Cena jednostkowa netto [zł] za 1 kpl ręcznego Cena całkowita netto [zł] konstrukcje 4 kpl... Drabina - 1 szt. Wózek paletowy - 1 szt. Suma całkowita - Zakres dostawy dla SE 400/220/110 kv Plewiska Elementy Ilość Cena jednostkowa netto [zł] za 1 kpl ręcznego Cena całkowita netto [zł] konstrukcje 5 kpl... Drabina - 1 szt. Wózek paletowy - 1 szt. Suma całkowita - d) Określić łączną cenę za całość zadania dla wszystkich obiektów; e) Musi określić termin ważności swojej oferty (minimum 90 dni); f) Musi podać okres gwarancji dla regałów (minimum 36 miesięcy od daty protokolarnego odbioru przedmiotu zamówienia przez Zamawiającego) i wyposażenia dodatkowego; g) Przedstawić harmonogram realizacji licząc termin od daty przyznania zlecenia; h) Wziąć pod uwagę fakt, iż dostarczy powyższe do odpowiednio wskazanych lokalizacji na własny koszt i własnym staraniem; i) Uwzględnić fakt uczestniczenia w odbiorze pogwarancyjnym przed zakończeniem okresu gwarancji. 5. Warunki płatności: Po zrealizowaniu dostawy i montażu regałów we wszystkich wskazanych lokalizacjach w ciągu 21 dni od daty dostarczenia faktury do siedziby Zamawiającego. Podstawą wystawienia faktury będzie otrzymanie od Zamawiającego pozytywnego protokołu. Protokół może być wystawiony dopiero po realizacji całego zakresu zadania łącznie z dostarczeniem wszystkich wymaganych dokumentów związanych z dostawą i montażem. Strona 10 z 10
