Do samochodu: Ford Fiesta od 2008r
|
|
- Franciszek Mateusz Urbaniak
- 6 lat temu
- Przeglądów:
Transkrypt
1 Do samochodu: Ford Fiesta od 2008r AAC Sp. z o.o. Ul. Łodygowa Warszawa Tel Fax e-mile: info@logic.eu; aac@clifford.com.pl; Inst. mont. nr. 123/2008

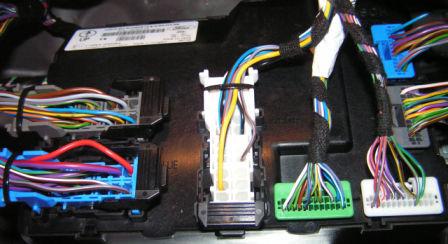

2 Umiejscowienie złącz wykorzystywanych przy instalacji alarmu Moduł umieszczony za schowkiem obok skrzynki bezpieczników Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 2/9
3 Fioletowo-pomarańczowy, szaropomarańczowy pin23, 24 CAN Brązowo-żółty pin4 kierunkowskazy sterowane masą Niebiesko-brązowy pin5 sterowanie centralnym zamkiem podłączyć według rysunku. Pomarańczowy sterowanie otwieraniem zamka z alarmu Zielony sterowanie zamykaniem zamka z alarmu Do drzwi Szara kość w BCM +12V Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 3/9
4 Szaro-brązowy pin G zapłon Niebiesko-pomarańczowy siłownik bagażnika Brązowy pin21 sterowanie klaksonem Fioletowo-czerwony zasilanie +12V Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 4/9
5 Tabela podłączeń alarmu Logic CAN LC4 pin kolor przewodu Przeznaczenie podłączenie umiejscowienie 1.1 brązowy sterowanie syreny (+) syrena 1.2 czarny masa syreny syrena 1.3 czarny masa czarny punkt fabryczny 1.4 czarny 1.5 czarno-biały buzzer szary do modułu GSW moduł GSW 1.6 pomarańczowo-zielony CAN H szaro-pomarańczowy Biała kość pin pomarańczowo-brązowy CAN L Fioletowo-pomarańczowy Biała kość pin fioletowy VSS 1.9 żółty zapłon Szaro -brązowy Kość biała ping 1.13 czerwono-czarny zasilanie syreny (+12V) syrena 1.14 czerwony zasilanie główne (+12V)** Fioletowo-czerwony Niebieska kość pin C 1.15 biały wyjście świateł (+) 1.16 biało-czarny wyjście świateł (+/-) Brązowo-żółty Kość biała pin brązowo-biały sterowanie klaksonem ( ) brązowy Kość zielona pin zielony zamykanie zamków ( ) Niebiesko-brązowy Szara kość pin5 (patrz 1.19 pomarańczowo-biały otwieranie zamków ( ) Niebiesko-brązowy rys.) Szara kość pin5 (patrz rys.) 1.20 niebiesko-czerwony dodatkowe we.(+) Niebiesko-pomarańczowy Szara kość pinn 1.21 niebiesko-czarny wejście analogowe ( ) wyłącznik maski maska 1.10 brązowy 1.22 zielony 1.23 biały Dioda LED z Przyciskiem autoryzacji 1.11 niebieski we. sygnału ( ) 1.12 czerwony zasilanie czujnika (+) 1.24 czarny zasilanie czujnika ( ) Czujnik dodatkowy 2. wtyczka czerwona 3. wtyczka niebieska Głowice czujnika ultradźwiękowego 4. 2 x czarny blokada silnik diesel wiązka stacyjki uruchomienia silnik benzyna Bezpiecznik F14 skrzynka bezp. za schowkiem* Alarm działa poprawnie od wersji programowej 1.08 *- podłączyć analogowy zapłon do rozcinanego przewodu od strony stacyjki. UWAGA!!! **-Zasilanie alarmu podłączyć przez bezpiecznik 20A jak najbliżej miejsca podłączenia Umiejscowienie złącz na poprzedniej stronie. Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 5/9
6 Opis podłączeń: brązowy: wyjście do sterowania syreną. Sterowanie sygnałem +12V o obciążalności do 2A. Można podłączyć syrenę zwykłą, cyfrową AR400, lub dowolną z własnym zasilaniem; czarny: zasilanie do syreny masa (-); czarny: zasilanie alarmu masa (-); czarny: buzzer masa; czarno-biały: buzzer sygnał; - szary: podłączenie do modułu GSW; pomarańczowo-zielony: Linia CAN H; pomarańczowo-brązowy: Linia CAN L; fioletowy: VSS podłączenie do sygnału prędkości pojazdu; żółty: zapłon informacja z o włączonym zapłonie z samochodu; czerwono-czarny: zasilanie syreny (+12V); czerwony: zasilanie alarmu (+12V); biały: sterowanie światłami (+12V); biało-czarny: sterowanie światłami (+12V); brązowo-biały: sterowanie klaksonem (-) zielony: sterowanie centralnym zamkiem zamykanie (-). Wyjście o maksymalnej obciążalności 125mA; pomarańczowo-biały: sterowanie centralnym zamkiem otwieranie (-). Wyjście o maksymalnej obciążalności 125mA; niebiesko-czerwony: dodatkowe wejście (+) siłownik bagażnika niebiesko-czarny: wejście analogowe do podłączenia drzwi, maski, itp. Wejście o polaryzacji ujemnej (-); Dioda LED z przyciskiem autoryzacji: brązowy; zielony; biały; Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 6/9
7 Czujnik dodatkowy: niebieski; czerwony; czarny Głowice czujnika ultradźwiękowego: 2. - wtyczka czerwona; 3, - wtyczka niebieska; Blokada uruchomienia: x czarny: obwód blokady uruchomienia silnika. Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 7/9
8 Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 8/9
9 Instrukcja montażu alarmu Logic CAN LC4 do Ford Fiesta wyd.1 str. 9/9
