Instrukcja montaŝu alarmu

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja montaŝu alarmu"

Transkrypt

1 Instrukcja montaŝu alarmu Logic CAN LC4 Do samochodu: Ford B-Max od 2012r LOGIC Sp. z o.o. Sp. komandytowa Ul. Staniewicka Warszawa Tel Fax e-mile: info@logic.eu; IU 002/2013

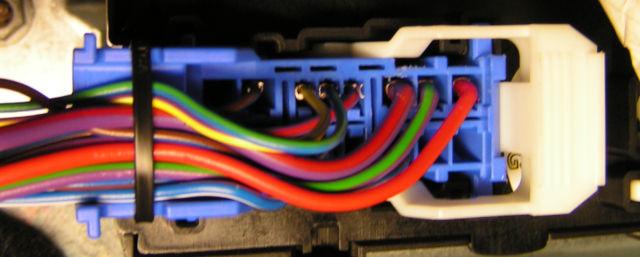

2 Umiejscowienie złącz wykorzystywanych przy instalacji alarmu Moduł umieszczony za schowkiem pasaŝera Fioletowo-pomarańczowy, szaropomarańczowy CAN Brązowo-Ŝółty kierunkowskazy sterowane masą Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 2/8

3 Szaro-brązowy - zapłon Niebiesko-pomarańczowy siłownik bagaŝnika kierunkowskazy sterowane +12V: Zielono-pomarańczowy Szaro-pomarańczowy Niebiesko-zielony śółto-fioletowy Fioletowo-czerwony zasilanie +12V Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 3/8

4 Tabela podłączeń alarmu Logic CAN LC4 pin kolor przewodu Przeznaczenie podłączenie umiejscowienie 1.1 brązowy sterowanie syreny (+) syrena 1.2 czarny masa syreny syrena 1.3 czarny masa czarny punkt fabryczny 1.4 czarny 1.5 czarno-biały buzzer szary do modułu GSW moduł GSW 1.6 pomarańczowo-zielony CAN H szaro-pomarańczowy Mała zielona kość pin6 1.7 pomarańczowo-brązowy CAN L Fioletowo-pomarańczowy Mała zielona kość pin7 1.8 fioletowy VSS 1.9 Ŝółty zapłon Szaro-brązowy DuŜa biała kość 1.13 czerwono-czarny zasilanie syreny (+12V) syrena 1.14 czerwony zasilanie główne (+12V)** Fioletowo-czerwony Niebieska kość 1.15 biały wyjście świateł (+) 1.16 biało-czarny wyjście świateł (+/-) Brązowo-Ŝółty(-) Mała biała kość pin brązowo-biały sterowanie klaksonem ( ) 1.18 zielony zamykanie zamków ( ) 1.19 pomarańczowo-biały otwieranie zamków ( ) 1.20 niebiesko-czerwony dodatkowe we.(+) Niebiesko-pomarańczowy DuŜa szara kość 1.21 niebiesko-czarny wejście analogowe ( ) wyłącznik maski maska 1.10 brązowy 1.22 zielony 1.23 biały Dioda LED z Przyciskiem autoryzacji 1.11 niebieski we. sygnału ( ) 1.12 czerwony zasilanie czujnika (+) 1.24 czarny zasilanie czujnika ( ) Czujnik dodatkowy 2. wtyczka czerwona 3. wtyczka niebieska Głowice czujnika ultradźwiękowego 4. 2 x czarny blokada uruchomienia silnik diesel silnik benzyna Alarm działa poprawnie od wersji programowej 2.01 UWAGA!!! **-Zasilanie alarmu podłączyć przez bezpiecznik 20A jak najbliŝej miejsca podłączenia Umiejscowienie złącz na poprzedniej stronie. Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 4/8

5 Opis podłączeń: brązowy: wyjście do sterowania syreną. Sterowanie sygnałem +12V o obciąŝalności do 2A. MoŜna podłączyć syrenę zwykłą, cyfrową AR400, lub dowolną z własnym zasilaniem; czarny: zasilanie do syreny masa (-); czarny: zasilanie alarmu masa (-); czarny: buzzer masa; czarno-biały: buzzer sygnał; - szary: podłączenie do modułu GSW; pomarańczowo-zielony: Linia CAN H; pomarańczowo-brązowy: Linia CAN L; fioletowy: VSS podłączenie do sygnału prędkości pojazdu; Ŝółty: zapłon informacja z o włączonym zapłonie z samochodu; czerwono-czarny: zasilanie syreny (+12V); czerwony: zasilanie alarmu (+12V); biały: sterowanie światłami (+12V); biało-czarny: sterowanie światłami (+12V); brązowo-biały: sterowanie klaksonem (-) zielony: sterowanie centralnym zamkiem zamykanie (-). Wyjście o maksymalnej obciąŝalności 125mA; pomarańczowo-biały: sterowanie centralnym zamkiem otwieranie (-). Wyjście o maksymalnej obciąŝalności 125mA; niebiesko-czerwony: dodatkowe wejście (+) siłownik bagaŝnika niebiesko-czarny: wejście analogowe do podłączenia drzwi, maski, itp. Wejście o polaryzacji ujemnej (-); Dioda LED z przyciskiem autoryzacji: brązowy; zielony; biały; Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 5/8

6 Czujnik dodatkowy: niebieski; czerwony; czarny Głowice czujnika ultradźwiękowego: 2. - wtyczka czerwona; 3, - wtyczka niebieska; Blokada uruchomienia: x czarny: obwód blokady uruchomienia silnika. Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 6/8

7 Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 7/8

8 Instrukcja montaŝu alarmu Logic CAN LC4 do Ford B-Max 2012 wyd.2 z dn r str. 8/8
