Opis przedmiotu zamówienia oraz warunki realizacji

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Opis przedmiotu zamówienia oraz warunki realizacji"

Edyta Jasińska
6 lat temu
Przeglądów:

1 I. Przedmiot zamówienia. II. Opis przedmiotu zamówienia oraz warunki realizacji Przedmiotem zamówienia jest dostawa, montaż i uruchomienie kompletnego układu chłodzenia do dwuwiązkowego implantatora jonów wraz z zintegrowanym z nim laserem Nd: YAG w Instytucie Fizyki Jądrowej im. H. Niewodniczańskiego Polskiej Akademii Nauk w Krakowie, Zakład Materiałów Magnetycznych i Nanostruktur ( NZ34 ). Specyfikacja zamówienia. 1. Zakres zamówienia obejmuje dostawę kompletnego układu chłodzenia do dwuwiązkowego implantatora jonów wraz z zintegrowanym z nim laserem Nd: YAG. Nowo zabudowywany układ chłodzenia składać się będzie z: agregatu chłodniczego; skraplacza; automatyki sterującej wraz z zasileniem. Przewidziana minimalna moc chłodnicza wynosi 13 kw dla zapewnienia temperatury czynnika obiegowego (wody) na poziomie 18 o C. Agregat chłodniczy zostanie zabudowany w miejsce starego układu na istniejącej konstrukcji wsporczej zawieszonej na ścianie w pomieszczeniu 1010 w przyziemiu budynku nr 1. Agregat wraz z osprzętem będzie zabudowany w obudowie gwarantującej: swobodny dostęp serwisowy, łatwą konserwację oraz wymagane wyciszenie. Automatyka sterująca oraz zasilanie urządzeń zostanie zabudowana na ścianie obok konstrukcji wsporczej agregatu w miejscu wskazanym przez Zamawiającego. Przewidziany układ chłodzenia będzie podłączony hydraulicznie do istniejącej instalacji wodnej z otwartym zasobnikiem wodnym. Pomiar temperatury czynnika obiegowego (wody) będzie realizowany poprzez zabudowę czujnika temperatury w dolnej części zasobnika wodnego. Sygnał temperatury zostanie wyprowadzony do sąsiedniego pomieszczenia i zostanie zamontowany wyświetlacz na panelu sterującym w miejscu wskazanym przez Zamawiającego. Odległość wyświetlacza od czujnika temperatury wynosi około 25 m. Skraplacz powietrzny o zmiennej charakterystyce obrotów zostanie zabudowany w miejsce istniejącego skraplacza na zewnątrz budynku. Zamontowane na zewnątrz urządzenia i materiały powinny być odporne na szkodliwe działanie warunków atmosferycznych. 2. Przed przystąpieniem do prac Wykonawca wykona próbę szczelności istniejących przewodów miedzianych z czynnikiem ziębniczym. Pozytywny wynik próby szczelności będzie podstawą do ich wykorzystania. Negatywny wynik próby szczelności będzie skutkował koniecznością wykonania nowej trasy dla przewodów chłodniczych pomiędzy

2 III. skraplaczem a parownikiem. Długość trasy przewodów chłodniczych wynosi około 17 m. Zamawiający jest zobowiązany do wykonania niezbędnych prac ziemnych w przypadku konieczności wykonania nowej trasy przewodów. 3. Wykonawca jest zobowiązany dokonać przeszkolenia użytkownika po wcześniejszym uzgodnieniu z nim terminu. 4. Po wykonaniu przedmiotu zamówienia Wykonawca dostarczy Zamawiającemu trzy komplety dokumentacji technicznej w wersji papierowej oraz elektronicznej (płyta CD). Dostarczona dokumentacja powinna zawierać m.in.: schemat instalacji z uproszczonym algorytmem działania wraz z podaniem charakterystycznych parametrów pracy, instrukcje obsługi układu chłodzenia i urządzeń, protokół próby szczelności instalacji chłodniczej, protokoły elektryczne, dokumentacje techniczno-ruchowe urządzeń, certyfikaty i deklaracje zgodności, aprobaty techniczne oraz atesty zabudowanych materiałów. 5. W ofercie Zamawiający wymaga podania szczegółowej specyfikacji techniczno-cenowej oferowanego przedmiotu zamówienia wraz z jego faktycznymi parametrami technicznymi w taki sposób, by Zamawiający był w stanie stwierdzić czy zaoferowany przedmiot zamówienia spełnia wymagania. Zamawiający dopuszcza składanie ofert równoważnych pod warunkiem zapewnienia realizacji przedmiotu zamówienia o parametrach technicznych nie gorszych niż wymagane. IV. Pozostałe wymagania. 1. Należy ująć wszystkie koszty kompleksowego wykonania przedmiotu zamówienia to jest.: dostawę urządzeń i materiałów, ubezpieczenie, demontaż istniejących urządzeń, montaż nowych urządzeń, wykonanie niezbędnych prac budowlanych mających na celu odtworzenie pierwotnego stanu pomieszczenia (uzupełnienie ubytków, niezbędne przemalowanie ścian w przedmiotowym zakresie), itp. 2. Ponadto należy osobno zestawić w ofercie koszt wykonania nowej trasy przewodów z czynnikiem ziębniczym w przypadku negatywnego wyniku próby szczelności przewodów. 3. Warunki i termin płatności przelew w ciągu 30 dni od daty otrzymania faktury przez Zamawiającego. 4. Termin realizacji: do 3 tygodni od daty zawarcia umowy. 5. Wymagany termin gwarancji min. 36 miesięcy od daty wystawienia faktury.

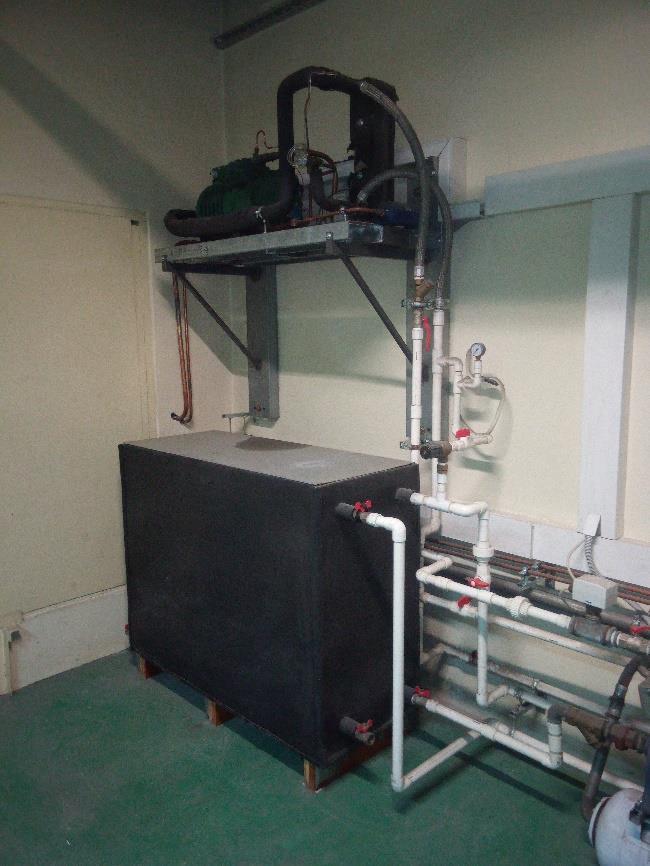

3 V. Załącznik nr 1 do opisu przedmiotu zamówienia. Lp. Opis grafiki. 1. Istniejący jednostka wewnętrzna układu chłodzenia wraz z zasobnikiem wodnym. 2. Istniejący układ chłodzenia zabudowany na konstrukcji wsporczej.

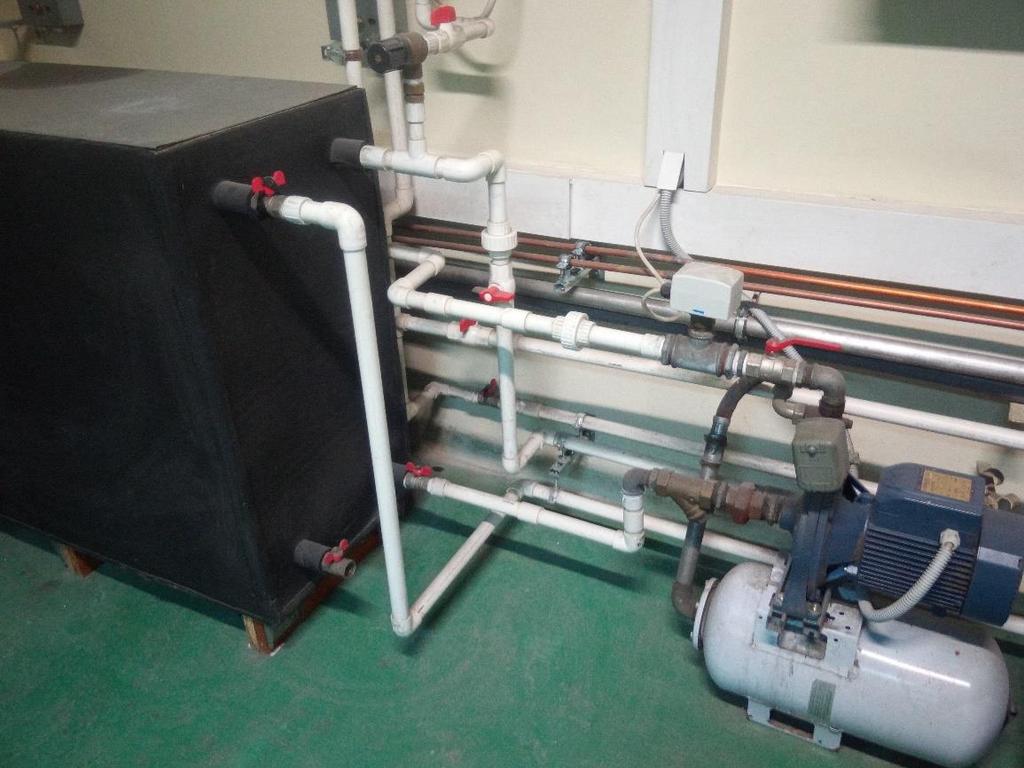

4 3. Istniejący zasobnik wodny wraz z pompą obiegową czynnika chłodniczego (wody). 4. Tabliczka znamionowa pompy obiegowej zabudowanej na instalacji wodnej.

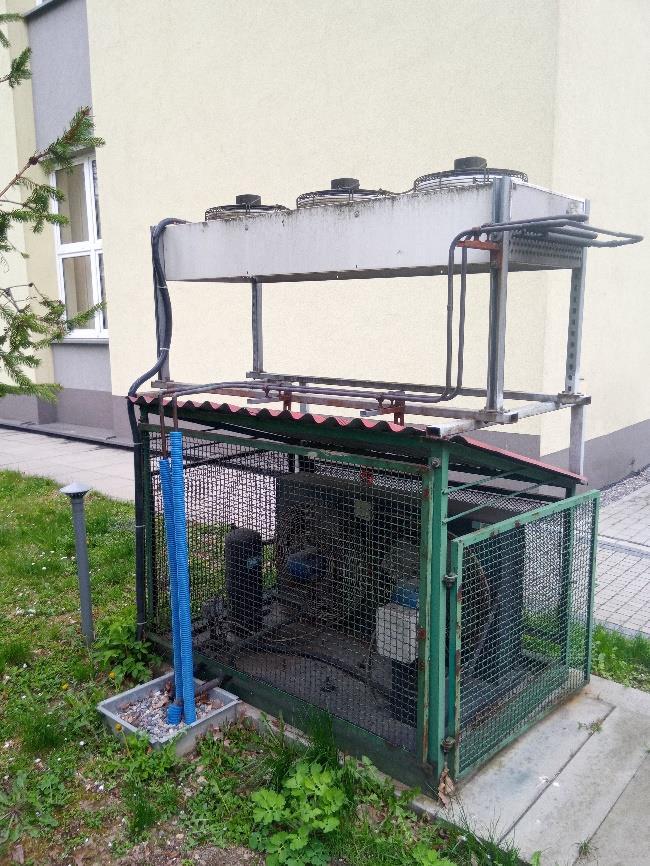

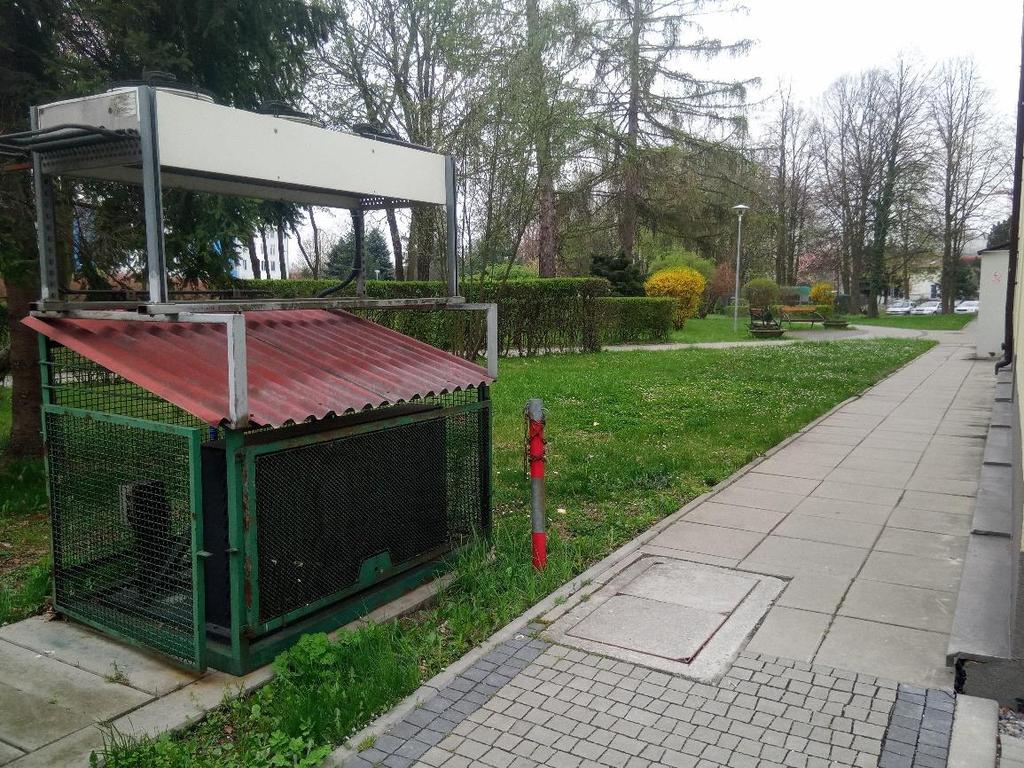

5 5. Istniejąca jednostka zewnętrzna układu chłodzenia zabudowana pod zadaszeniem. Widok strona północna. 6. Istniejąca jednostka zewnętrzna układu chłodzenia zabudowana pod zadaszeniem. Widok strona południowa.

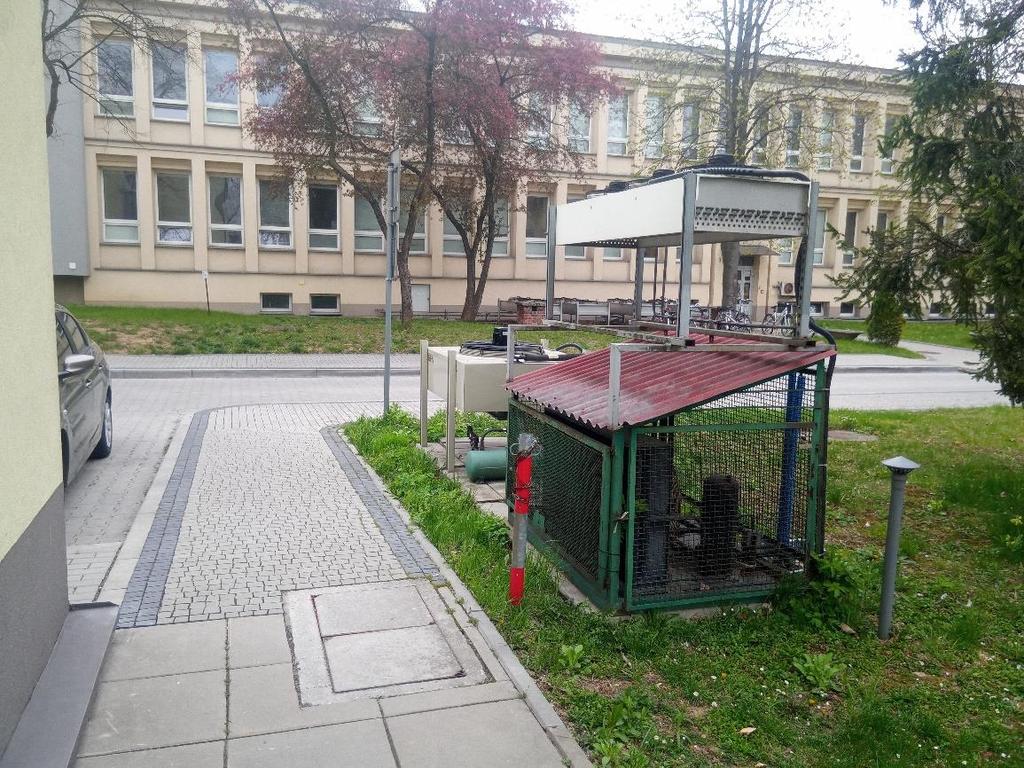

6 7. Istniejąca jednostka zewnętrzna układu chłodzenia zabudowana pod zadaszeniem. Widok na stronę budynku nr 1.
