1 Nap dy i sterowanie Softstart MCD 3000 Kompletne urządzenie do rozruchów i zatrzymań silników indukcyjnych Łagodnie i bezpiecznie...

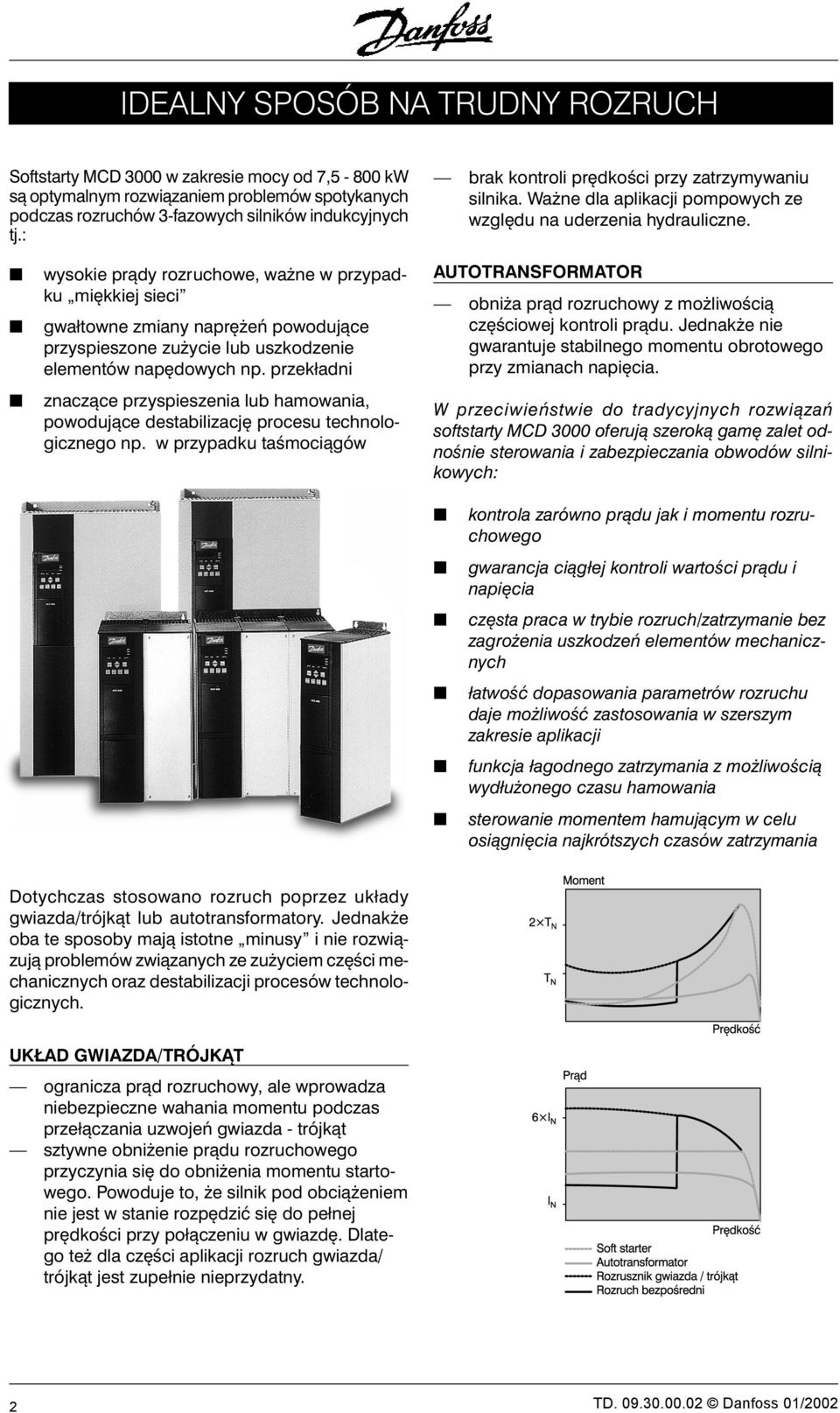

2 IDEALNY SPOSÓB NA TRUDNY ROZRUCH Softstarty MCD 3000 w zakresie mocy od 7,5-800 kw są optymalnym rozwiązaniem problemów spotykanych podczas rozruchów 3-fazowych silników indukcyjnych tj.: brak kontroli prędkości przy zatrzymywaniu silnika. Ważne dla aplikacji pompowych ze względu na uderzenia hydrauliczne. wysokie prądy rozruchowe, ważne w przypadku miękkiej sieci gwałtowne zmiany naprężeń powodujące przyspieszone zużycie lub uszkodzenie elementów napędowych np. przekładni znaczące przyspieszenia lub hamowania, powodujące destabilizację procesu technologicznego np. w przypadku taśmociągów AUTOTRANSFORMATOR obniża prąd rozruchowy z możliwością częściowej kontroli prądu. Jednakże nie gwarantuje stabilnego momentu obrotowego przy zmianach napięcia. W przeciwieństwie do tradycyjnych rozwiązań softstarty MCD 3000 oferują szeroką gamę zalet odnośnie sterowania i zabezpieczania obwodów silnikowych: kontrola zarówno prądu jak i momentu rozruchowego gwarancja ciągłej kontroli wartości prądu i napięcia częsta praca w trybie rozruch/zatrzymanie bez zagrożenia uszkodzeń elementów mechanicznych łatwość dopasowania parametrów rozruchu daje możliwość zastosowania w szerszym zakresie aplikacji funkcja łagodnego zatrzymania z możliwością wydłużonego czasu hamowania sterowanie momentem hamującym w celu osiągnięcia najkrótszych czasów zatrzymania Dotychczas stosowano rozruch poprzez układy gwiazda/trójkąt lub autotransformatory. Jednakże oba te sposoby mają istotne minusy i nie rozwiązują problemów związanych ze zużyciem części mechanicznych oraz destabilizacji procesów technologicznych. UKŁAD GWIAZDA/TRÓJKĄT ogranicza prąd rozruchowy, ale wprowadza niebezpieczne wahania momentu podczas przełączania uzwojeń gwiazda - trójkąt sztywne obniżenie prądu rozruchowego przyczynia się do obniżenia momentu startowego. Powoduje to, że silnik pod obciążeniem nie jest w stanie rozpędzić się do pełnej prędkości przy połączeniu w gwiazdę. Dlatego też dla części aplikacji rozruch gwiazda/ trójkąt jest zupełnie nieprzydatny. 2 TD Danfoss 0 /2002

3 ZABEZPIECZENIE I ŁATWA OBSŁUGA MCD 3000 wygrywa 2:0 z bezpośrednim rozruchem i zatrzymaniem silników indukcyjnych. Dodatkowo oferuje szereg funkcji zabezpieczających silnik, co stanowi o jego nieprzeciętnej wartości rynkowej. SILNIK Ciągła kontrola obciążenia silnika pozwala na określenie jego temperatury w modelu cieplnym silnika. Wartość odnosi się w procentach do maksymalnej dopuszczalnej temperatury silnika. Funkcja ta jest aktywna nawet podczas pracy softstartu z obwodem obejściowym by-pass. APLIKACJA Zabezpieczenie przed niedociążeniem, szczególnie ważne dla ochrony przed suchobiegiem pomp. Zabezpieczenie przed ścięciem klina zapewnia wykrycie obcych ciał uniemożliwiających obracanie się wirnika. Zabezpieczenie przed zmianą kolejności faz uniemożliwia pracę silnika w odwrotnym kierunku. Zabezpieczenie przez asymetrią napięć zasilania. Brak konieczności dodatkowej kalibracji na obiekcie. MCD 3000 posiada dokładność ±5% pomiaru wartości prądu Wbudowany standardowo panel sterujący z wyświetlaczem Skrócone menu sterujące ➊ ➋ ➌ ➍ W celu uzupełnienia pozytywnego wizerunku MCD Danfoss wprowadził dodatkowo: PROSTA INSTALACJA MCD 3000 jest w pełni samodzielnym urządzeniem do montażu na ścianie, oferuje wiele miejsca na podłączenie i umocowanie kabli wewnątrz obudowy. Montaż obok siebie bez przestrzeni chłodzących po bokach urządzeń (jedynie urządzenia wyższych mocy wymagają 100 mm) Brak dodatkowych zewnętrzych opcji koniecznych do poprawnej pracy. ŁATWA OBSŁUGA Wtystarczy ustawić tylko jeden parametr w celu osiągnięcia podstawowej charakterystyki pracy. Zmiana tylko kilku kolejnych parametrów pozwala na zaawansowane sterowanie. ➊ ➋ ➌ ➍ ➎ Wyświetlacz numeryczny programowania i wskazywania wartości prądu, temperatury silnika oraz komunikatów błędów. Kontrolki LED stanu pracy. Start - podanie napięcia na silnik. Run - napięcie znamionowe obecne na silniku. Trip - softstart jest wyłączony. Remote - urządzenie jest sterowane przez zewnętrzny sygnał. Przyciski programujące. Przyciski sterujące do pracy w trybie lokalnym. Kontrolki LED określające stan wejść sterujących. ➎ TD Danfoss 0 /2002 3

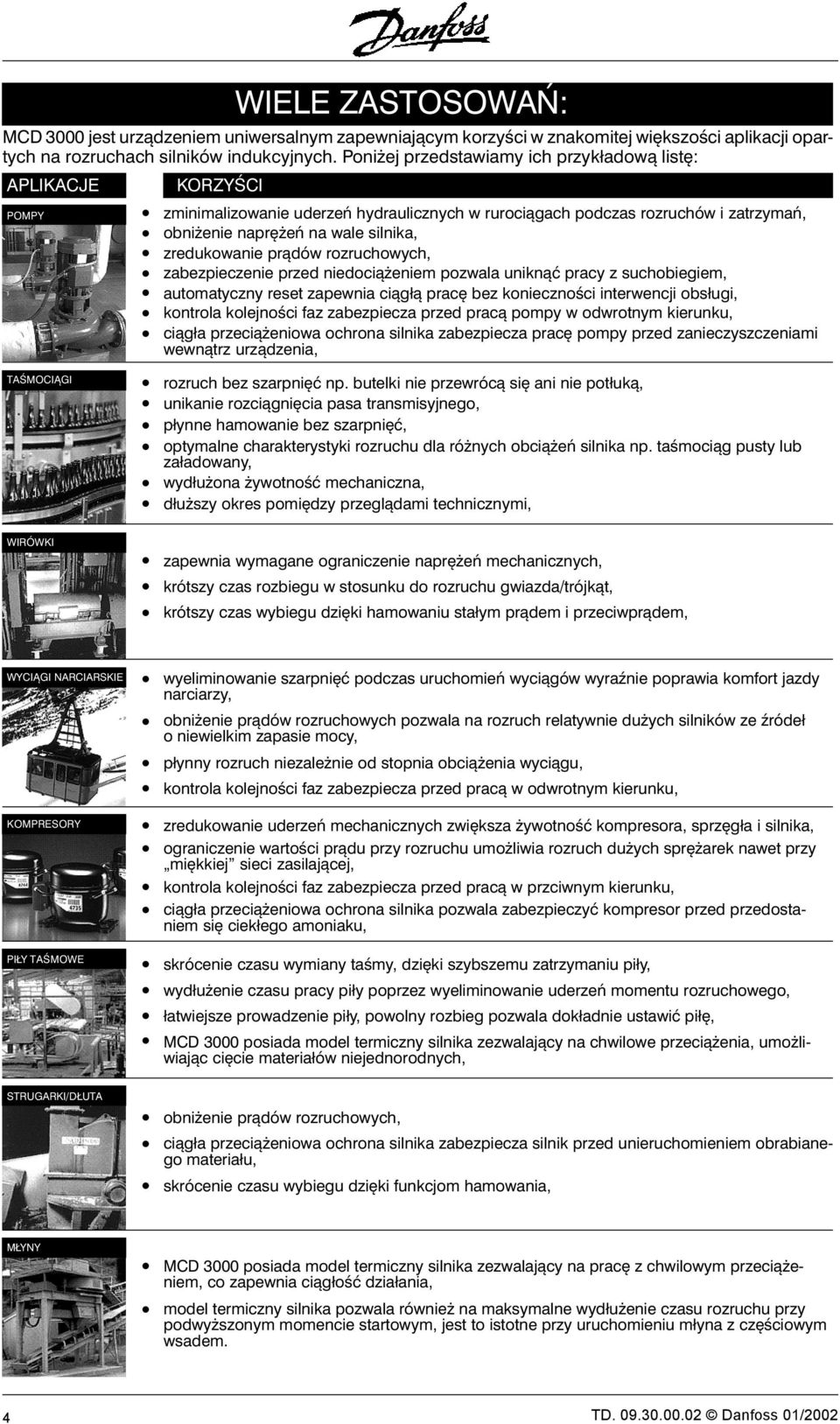

4 MCD 3000 jest urządzeniem uniwersalnym zapewniającym korzyści w znakomitej większości aplikacji opartych na rozruchach silników indukcyjnych. Poniżej przedstawiamy ich przykładową listę: APLIKACJE KORZYŚCI POMPY WIELE ZASTOSOWAŃ: zminimalizowanie uderzeń hydraulicznych w rurociągach podczas rozruchów i zatrzymań, obniżenie naprężeń na wale silnika, zredukowanie prądów rozruchowych, zabezpieczenie przed niedociążeniem pozwala uniknąć pracy z suchobiegiem, automatyczny reset zapewnia ciągłą pracę bez konieczności interwencji obsługi, kontrola kolejności faz zabezpiecza przed pracą pompy w odwrotnym kierunku, ciągła przeciążeniowa ochrona silnika zabezpiecza pracę pompy przed zanieczyszczeniami wewnątrz urządzenia, TAŚMOCIĄGI rozruch bez szarpnięć np. butelki nie przewrócą się ani nie potłuką, unikanie rozciągnięcia pasa transmisyjnego, płynne hamowanie bez szarpnięć, optymalne charakterystyki rozruchu dla różnych obciążeń silnika np. taśmociąg pusty lub załadowany, wydłużona żywotność mechaniczna, dłuższy okres pomiędzy przeglądami technicznymi, WIRÓWKI zapewnia wymagane ograniczenie naprężeń mechanicznych, krótszy czas rozbiegu w stosunku do rozruchu gwiazda/trójkąt, krótszy czas wybiegu dzięki hamowaniu stałym prądem i przeciwprądem, WYCIĄGI NARCIARSKIE KOMPRESORY wyeliminowanie szarpnięć podczas uruchomień wyciągów wyraźnie poprawia komfort jazdy narciarzy, obniżenie prądów rozruchowych pozwala na rozruch relatywnie dużych silników ze źródeł o niewielkim zapasie mocy, płynny rozruch niezależnie od stopnia obciążenia wyciągu, kontrola kolejności faz zabezpiecza przed pracą w odwrotnym kierunku, zredukowanie uderzeń mechanicznych zwiększa żywotność kompresora, sprzęgła i silnika, ograniczenie wartości prądu przy rozruchu umożliwia rozruch dużych sprężarek nawet przy miękkiej sieci zasilającej, kontrola kolejności faz zabezpiecza przed pracą w przciwnym kierunku, ciągła przeciążeniowa ochrona silnika pozwala zabezpieczyć kompresor przed przedostaniem się ciekłego amoniaku, PIŁY TAŚMOWE skrócenie czasu wymiany taśmy, dzięki szybszemu zatrzymaniu piły, wydłużenie czasu pracy piły poprzez wyeliminowanie uderzeń momentu rozruchowego, łatwiejsze prowadzenie piły, powolny rozbieg pozwala dokładnie ustawić piłę, MCD 3000 posiada model termiczny silnika zezwalający na chwilowe przeciążenia, umożliwiając cięcie materiałów niejednorodnych, STRUGARKI/DŁUTA obniżenie prądów rozruchowych, ciągła przeciążeniowa ochrona silnika zabezpiecza silnik przed unieruchomieniem obrabianego materiału, skrócenie czasu wybiegu dzięki funkcjom hamowania, MŁYNY MCD 3000 posiada model termiczny silnika zezwalający na pracę z chwilowym przeciążeniem, co zapewnia ciągłość działania, model termiczny silnika pozwala również na maksymalne wydłużenie czasu rozruchu przy podwyższonym momencie startowym, jest to istotne przy uruchomieniu młyna z częściowym wsadem. 4 TD Danfoss 0 /2002

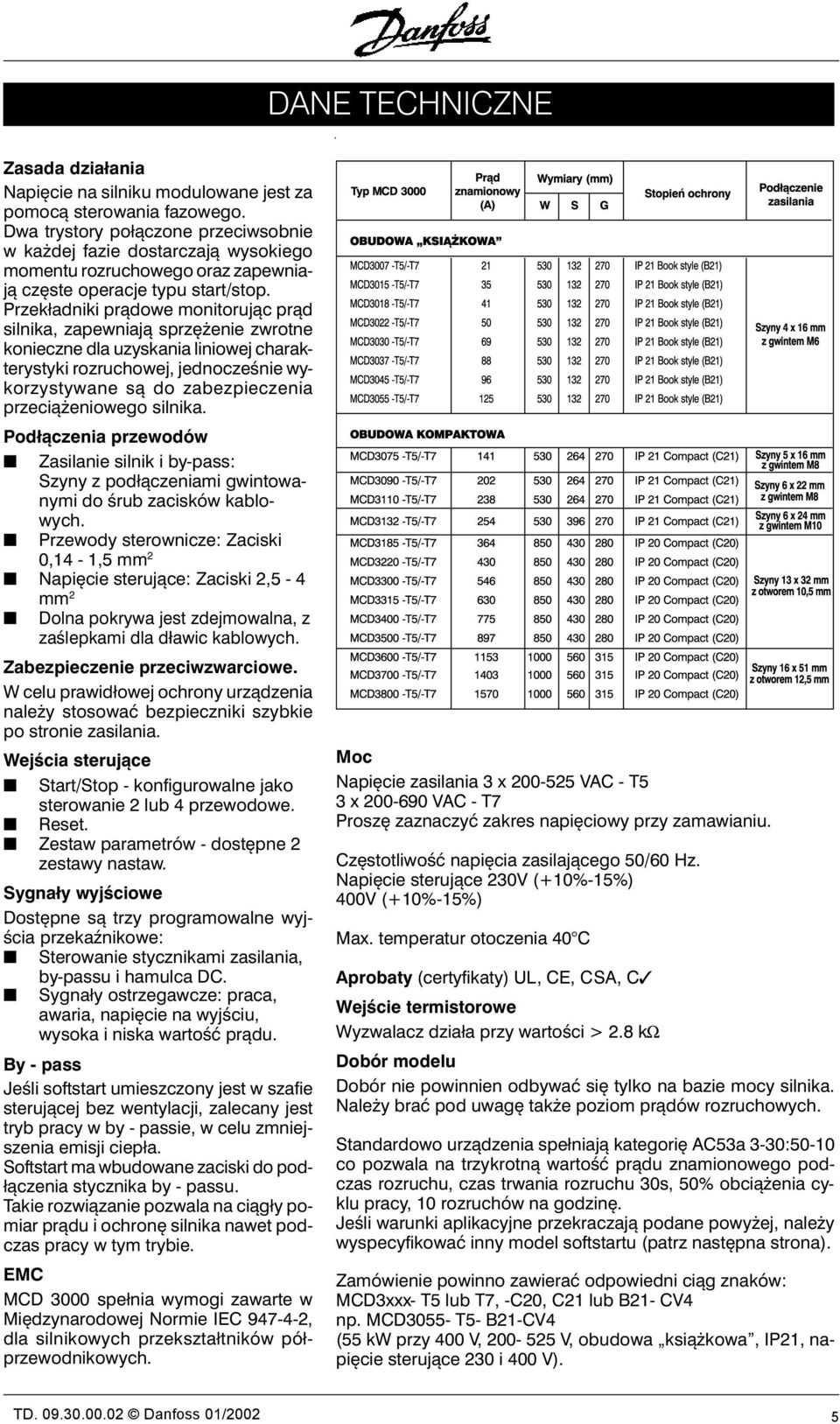

5 DANE TECHNICZNE Zasada działania Napięcie na silniku modulowane jest za pomocą sterowania fazowego. Dwa trystory połączone przeciwsobnie w każdej fazie dostarczają wysokiego momentu rozruchowego oraz zapewniają częste operacje typu start/stop. Przekładniki prądowe monitorując prąd silnika, zapewniają sprzężenie zwrotne konieczne dla uzyskania liniowej charakterystyki rozruchowej, jednocześnie wykorzystywane są do zabezpieczenia przeciążeniowego silnika. Podłączenia przewodów Zasilanie silnik i by-pass: Szyny z podłączeniami gwintowanymi do śrub zacisków kablowych. Przewody sterownicze: Zaciski 0,14-1,5 mm 2 Napięcie sterujące: Zaciski 2,5-4 mm 2 Dolna pokrywa jest zdejmowalna, z zaślepkami dla dławic kablowych. Zabezpieczenie przeciwzwarciowe. W celu prawidłowej ochrony urządzenia należy stosować bezpieczniki szybkie po stronie zasilania. Wejścia sterujące Start/Stop - konfigurowalne jako sterowanie 2 lub 4 przewodowe. Reset. Zestaw parametrów - dostępne 2 zestawy nastaw. Sygnały wyjściowe Dostępne są trzy programowalne wyjścia przekaźnikowe: Sterowanie stycznikami zasilania, by-passu i hamulca DC. Sygnały ostrzegawcze: praca, awaria, napięcie na wyjściu, wysoka i niska wartość prądu. By - pass Jeśli softstart umieszczony jest w szafie sterującej bez wentylacji, zalecany jest tryb pracy w by - passie, w celu zmniejszenia emisji ciepła. Softstart ma wbudowane zaciski do podłączenia stycznika by - passu. Takie rozwiązanie pozwala na ciągły pomiar prądu i ochronę silnika nawet podczas pracy w tym trybie. EMC MCD 3000 spełnia wymogi zawarte w Międzynarodowej Normie IEC , dla silnikowych przekształtników półprzewodnikowych. Moc Napięcie zasilania 3 x VAC - T5 3 x VAC - T7 Proszę zaznaczyć zakres napięciowy przy zamawianiu. Częstotliwość napięcia zasilającego 50/60 Hz. Napięcie sterujące 230V (+10%-15%) 400V (+10%-15%) Max. temperatur otoczenia 40 C Aprobaty (certyfikaty) UL, CE, CSA, C Wejście termistorowe Wyzwalacz działa przy wartości > 2.8 kω Dobór modelu Dobór nie powinnien odbywać się tylko na bazie mocy silnika. Należy brać pod uwagę także poziom prądów rozruchowych. Standardowo urządzenia spełniają kategorię AC53a 3-30:50-10 co pozwala na trzykrotną wartość prądu znamionowego podczas rozruchu, czas trwania rozruchu 30s, 50% obciążenia cyklu pracy, 10 rozruchów na godzinę. Jeśli warunki aplikacyjne przekraczają podane powyżej, należy wyspecyfikować inny model softstartu (patrz następna strona). Zamówienie powinno zawierać odpowiedni ciąg znaków: MCD3xxx- T5 lub T7, -C20, C21 lub B21- CV4 np. MCD3055- T5- B21-CV4 (55 kw przy 400 V, V, obudowa książkowa, IP21, napięcie sterujące 230 i 400 V). TD Danfoss 0 /2002 5

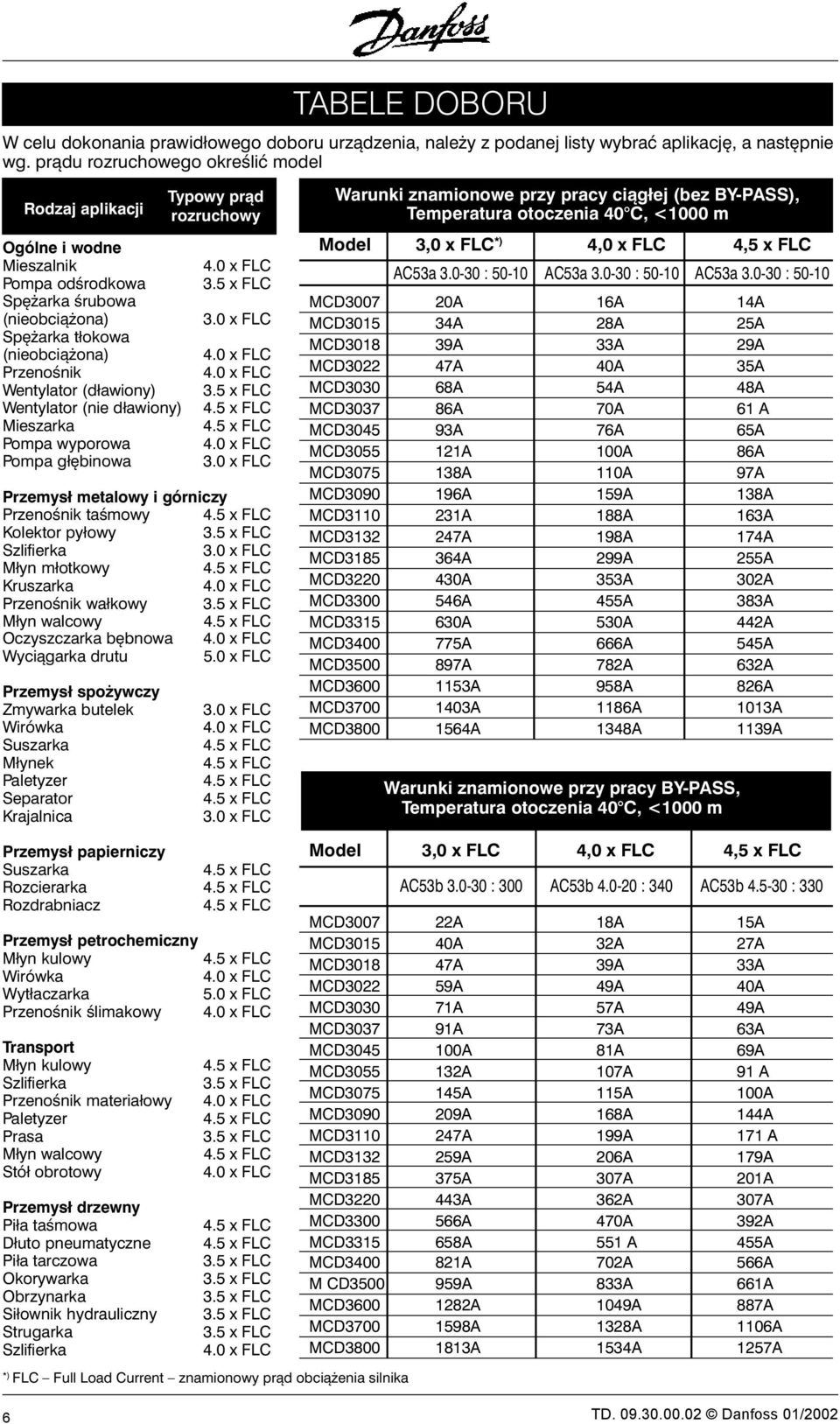

6 Rodzaj aplikacji Ogólne i wodne Mieszalnik Pompa odśrodkowa Spężarka śrubowa (nieobciążona) Spężarka tłokowa (nieobciążona) Przenośnik Wentylator (dławiony) Wentylator (nie dławiony) Mieszarka Pompa wyporowa Pompa głębinowa Typowy prąd rozruchowy 3.0 x FLC 3.0 x FLC Przemysł metalowy i górniczy Przenośnik taśmowy Kolektor pyłowy Szlifierka 3.0 x FLC Młyn młotkowy Kruszarka Przenośnik wałkowy Młyn walcowy Oczyszczarka bębnowa Wyciągarka drutu 5.0 x FLC Przemysł spożywczy Zmywarka butelek Wirówka Suszarka Młynek Paletyzer Separator Krajalnica Przemysł papierniczy Suszarka Rozcierarka Rozdrabniacz 3.0 x FLC 3.0 x FLC Przemysł petrochemiczny Młyn kulowy Wirówka Wytłaczarka 5.0 x FLC Przenośnik ślimakowy Transport Młyn kulowy Szlifierka Przenośnik materiałowy Paletyzer Prasa Młyn walcowy Stół obrotowy Przemysł drzewny Piła taśmowa Dłuto pneumatyczne Piła tarczowa Okorywarka Obrzynarka Siłownik hydrauliczny Strugarka Szlifierka TABELE DOBORU W celu dokonania prawidłowego doboru urządzenia, należy z podanej listy wybrać aplikację, a następnie wg. prądu rozruchowego określić model *) FLC Full Load Current znamionowy prąd obciążenia silnika Warunki znamionowe przy pracy ciągłej (bez BY-PASS), Temperatura otoczenia 40 C, <1000 m Model 3,0 x FLC *) 4,0 x FLC 4,5 x FLC AC53a : AC53a : AC53a : MCD A 16A 14A MCD A 28A 25A MCD A 33A 29A MCD A 40A 35A MCD A 54A 48A MCD A 70A 61 A MCD A 76A 65A MCD A 100A 86A MCD A 110A 97A MCD A 159A 138A MCD A 188A 163A MCD A 198A 174A MCD A 299A 255A MCD A 353A 302A MCD A 455A 383A MCD A 530A 442A MCD A 666A 545A MCD A 782A 632A MCD A 958A 826A MCD A 1186A 1013A MCD A 1348A 1139A Warunki znamionowe przy pracy BY-PASS, Temperatura otoczenia 40 C, <1000 m Model 3,0 x FLC 4,0 x FLC 4,5 x FLC AC53b : 300 AC53b : 340 AC53b : 330 MCD A 18A 15A MCD A 32A 27A MCD A 39A 33A MCD A 49A 40A MCD A 57A 49A MCD A 73A 63A MCD A 81A 69A MCD A 107A 91 A MCD A 115A 100A MCD A 168A 144A MCD A 199A 171 A MCD A 206A 179A MCD A 307A 201A MCD A 362A 307A MCD A 470A 392A MCD A 551 A 455A MCD A 702A 566A M CD A 833A 661A MCD A 1049A 887A MCD A 1328A 1106A MCD A 1534A 1257A 6 TD Danfoss 0 /2002

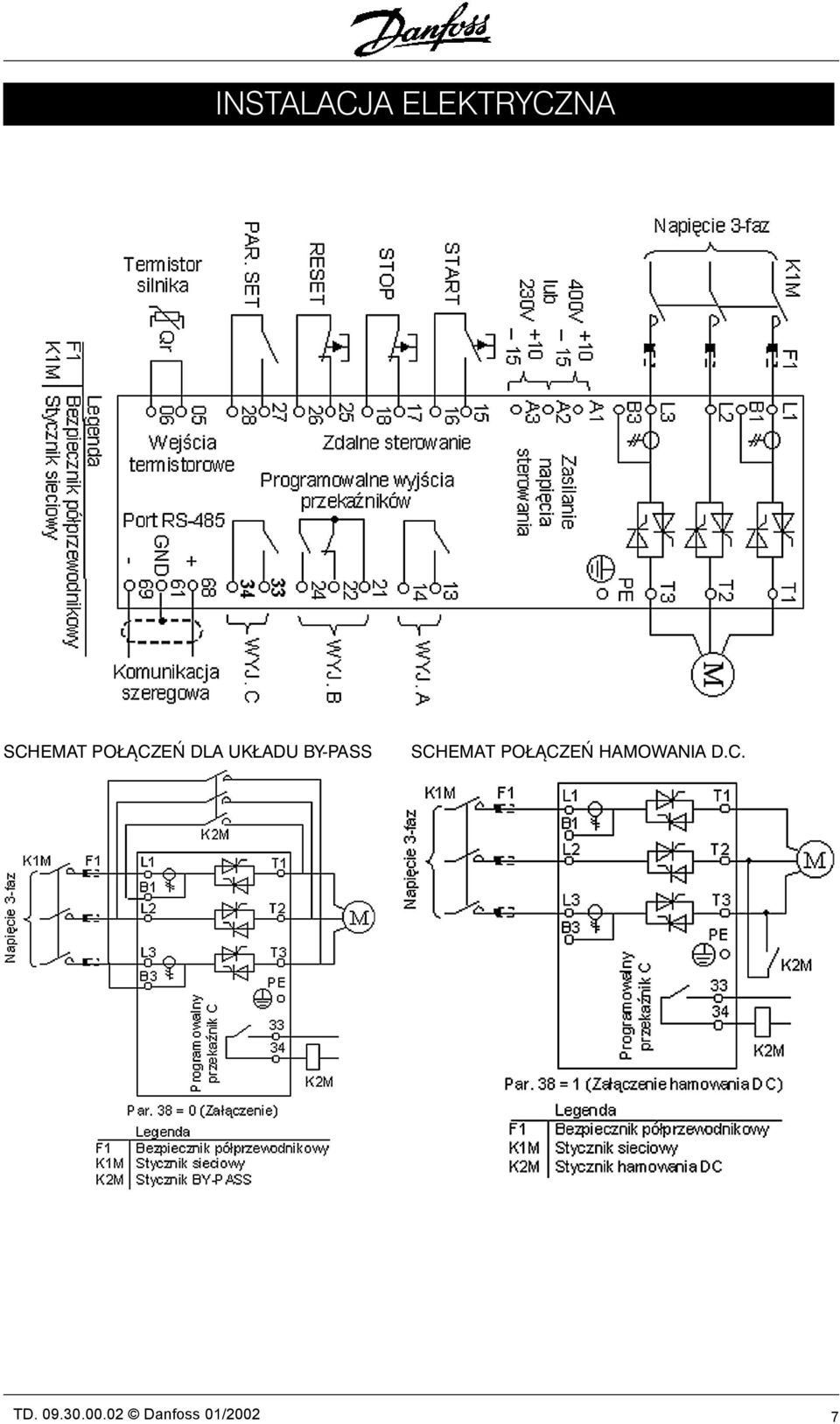

7 INSTALACJA ELEKTRYCZNA SCHEMAT POŁĄCZEŃ DLA UKŁADU BY-PASS SCHEMAT POŁĄCZEŃ HAMOWANIA D.C. TD Danfoss 0 /2002 7

8 Mo esz polega na nas - i w dzie i w nocy! Danfoss dostarcza znacznie wi cej ni niezawodne, wysokiej jako ci produkty. Nasze oddzia y serwisowe zapewniaj szybk i profesjonaln obs ug oraz konsultacje przez ca dob. Standard wykonywanych us ug serwisowych utrzymywany jest we wszystkich krajach wiata na tym samym wysokim poziomie. Oprócz us ug standardowych uruchomie, napraw gwarancyjnych i pogwarancyjnych nasz klient mo e skorzysta z oferty kontraktów serwisowych i programu szkole dostosowanych do indywidualnych potrzeb. Danfoss wspiera Pa stwa nawet wtedy, gdy ywot przetwornicy VLT, po wielu latach niezawodnej pracy dobiega ko ca. Zaoferujemy korzystn wymian urz dze i modernizacj, pomo emy pozby si wys u onych produktów. Wybieraj c firm Danfoss otrzymujesz kompletn obs ug : szybk dostaw i sprawny serwis urz dze. Kontakt z serwisem Telefon: (0 22) Hotline: (0 22) fax: (0 22) vlt_drives_support@danfoss.pl Produkty dost pne u Twojego dystrybutora: Literatura techniczna Dost pna w internecie pod podanym poni ej adresem. Dane techniczne zawarte w broszurze mog ulec zmianie bez wcze niejszego uprzedzenia, jako efekt sta ych ulepsze i modyfikacji naszych urz dze. Danfoss Sp. z o.o. ul. Chrzanowska 5 PL Grodzisk Mazowiecki Telefon: (48 22) , Telefax: (48 22) , info@danfoss.pl Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzenia zmian w produktach bez uprzedzenia. Dotyczy to również produktów już zamówionych. Zamienniki mogą być dostarczone bez dokonywania jakichkolwiek zmian w specyfikacjach już uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone. TD Danfoss 0 /2002

9 STYCZNIKI DO WSPÓŁPRACY Z SOFTSTARTAMI MCD 3000 STYCZNIK SIECIOWY Stosowanie styczników sieciowych, lub innych łączników zapewnia lepszą izolację elektryczną niż tyrystory softstartu. Poprawia to stopień bezpieczeństwa przeciwporażeniowego, obsługi. Użycie stycznika sieciowego eliminuje niebezpieczeństwo zakłóceń pochodzących od napięcia zasilajacego, mogących uszkodzić tyrystory, będące w stanie nieprzewodzenia. Softstart MCD 3000 steruje załączaniem stycznika sieciowego poprzez programowalne wyjścia przekaźnikowe A lub B. STYCZNIK BY-PASS Może być stosowany do pracy obejściowej softstartu. Ma to głównie na celu wyeliminowanie emisij ciepła z tyrystorów co wpływa na ograniczenie kosztów wentylacji szafy sterującej. MCD 3000 posiada wbudowane zaciski stycznika by-passu oraz dedykowane programowalne wyjście przekaźnikowe C. UWAGA: Praca w trybie BY-PASS, zapewnia również stałą ochronę silnika poprzez monitorowanie wartości prądów za pomocą wbudowanychprzekładników prądowych. TYP PRĄD STYCZNIK SIECIOWY STYCZNIK REWERSYJNY STYCZNIK ŁAGODNE HAMOWANIE STYCZNIK BY-PASS MCD CI 20 CI 20 CI 20 CI 9 MCD CI 37 CI 37 CI 37 CI 16 MCD CI 45 CI 45 CI 45 CI 20 MCD CI 50 CI 50 CI 50 CI 32 MCD CI 73 CI 73 CI 73 CI 37 MCD CI 86 CI 86 CI 86 CI 50 MCD CI 105 CI 105 CI 105 CI 61 MCD CI 141 CI 141 CI 141 CI 105 MCD CI 141 CI 141 CI 141 CI 105 MCD CI 210 EI CI 210 EI CI 210 EI CI 141 MCD CI 250 EI CI 250 EI CI 250 EI CI 141 MCD CI 250 EI CI 250 EI CI 250 EI CI 141 MCD CI 420 EI CI 420 EI CI 420 EI CI 250 EI MCD CI 420 EI CI 420 EI CI 420 EI CI 300 EI MCD CI 420 EI MCD MCD MCD MCD MCD MCD

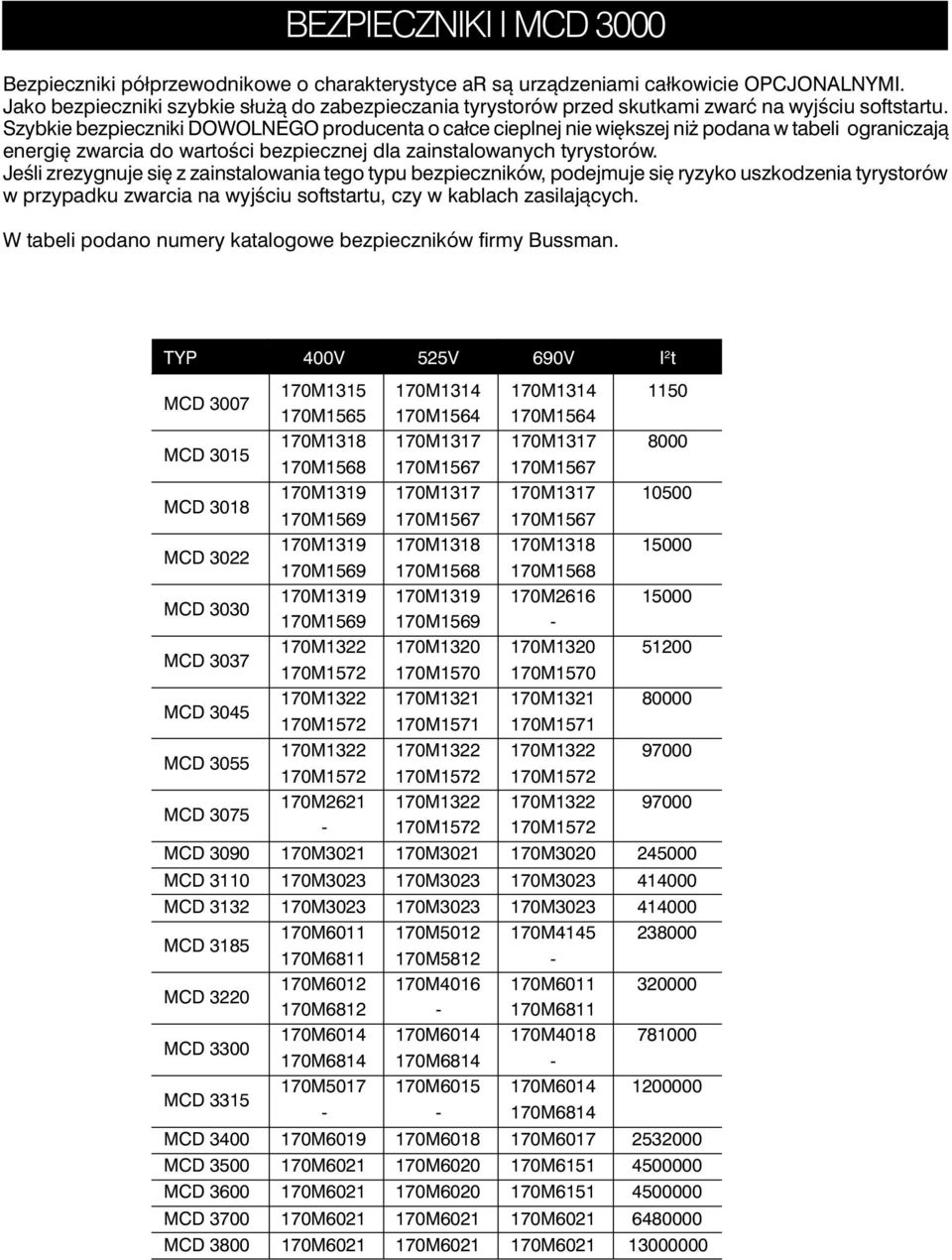

10 BEZPIECZNIKI I MCD 3000 Bezpieczniki półprzewodnikowe o charakterystyce ar są urządzeniami całkowicie OPCJONALNYMI. Jako bezpieczniki szybkie służą do zabezpieczania tyrystorów przed skutkami zwarć na wyjściu softstartu. Szybkie bezpieczniki DOWOLNEGO producenta o całce cieplnej nie większej niż podana w tabeli ograniczają energię zwarcia do wartości bezpiecznej dla zainstalowanych tyrystorów. Jeśli zrezygnuje się z zainstalowania tego typu bezpieczników, podejmuje się ryzyko uszkodzenia tyrystorów w przypadku zwarcia na wyjściu softstartu, czy w kablach zasilających. W tabeli podano numery katalogowe bezpieczników firmy Bussman. TYP 400V 525V 690V I 2 t MCD M M M M M M1564 MCD M M M M M M1567 MCD M M M M M M1567 MCD M M M M M M1568 MCD M M M M M MCD M M M M M M1570 MCD M M M M M M1571 MCD M M M M M M1572 MCD M M M M M1572 MCD M M M MCD M M M MCD M M M MCD M M M M M MCD M M M M M6811 MCD M M M M M MCD M M M M6814 MCD M M M MCD M M M MCD M M M MCD M M M MCD M M M
