1 Connection to the future Wtyczki z ochroną silnika seria MOST

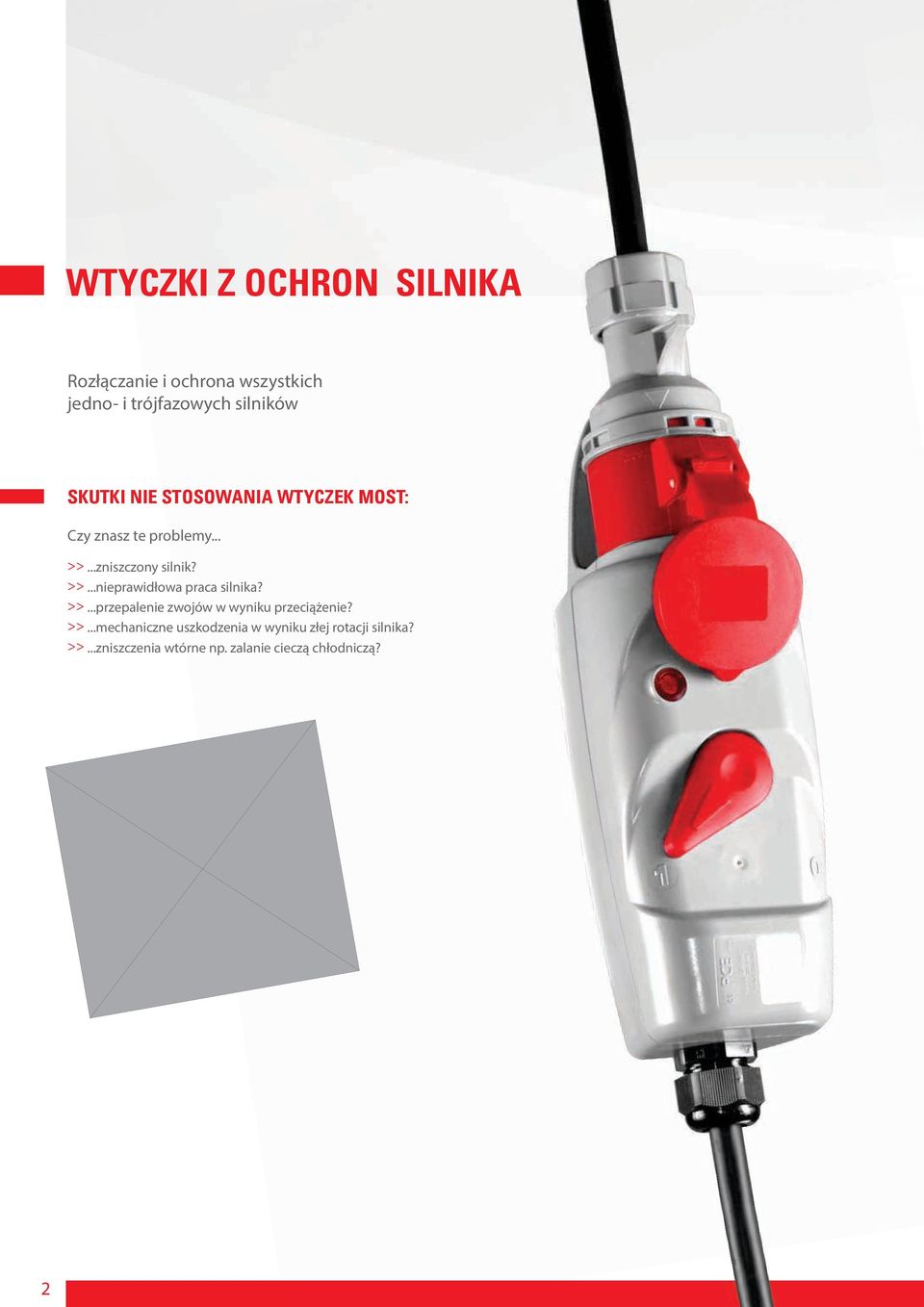

2 WTYCZKI Z OCHRON SILNIKA Rozłączanie i ochrona wszystkich jedno- i trójfazowych silników SKUTKI NIE STOSOWANIA WTYCZEK MOST: Czy znasz te problemy... >>...zniszczony silnik? >>...nieprawidłowa praca silnika? >>...przepalenie zwojów w wyniku przeciążenie? >>...mechaniczne uszkodzenia w wyniku złej rotacji silnika? >>...zniszczenia wtórne np. zalanie cieczą chłodniczą? 2

3 PRZYKŁADY ZASTOSOWA >> POMPY Zanurzeniowe, przenośne, stałe, wodne... >> PRZEMYSŁ BUDOWLANY Betoniarki, mobilne mieszadła... >> WENTYLACJA Wentylatory, klimatyzatory... >> KOMPRESORY Agregaty kompresorów, kompresory przenośne... >> TRANSPORTERY Łańcuchowe, rolkowe, taśmy transportowe... >> SILNIKI PRZEMYSŁOWE >> MASZYNY I URZĄDZENIA Pilarki tarczowe, narzędzia ręczne... >> WYCIĄGI POWIETRZA Przenośne wentylatory laboratoryjne, wyciągi oparów... 3

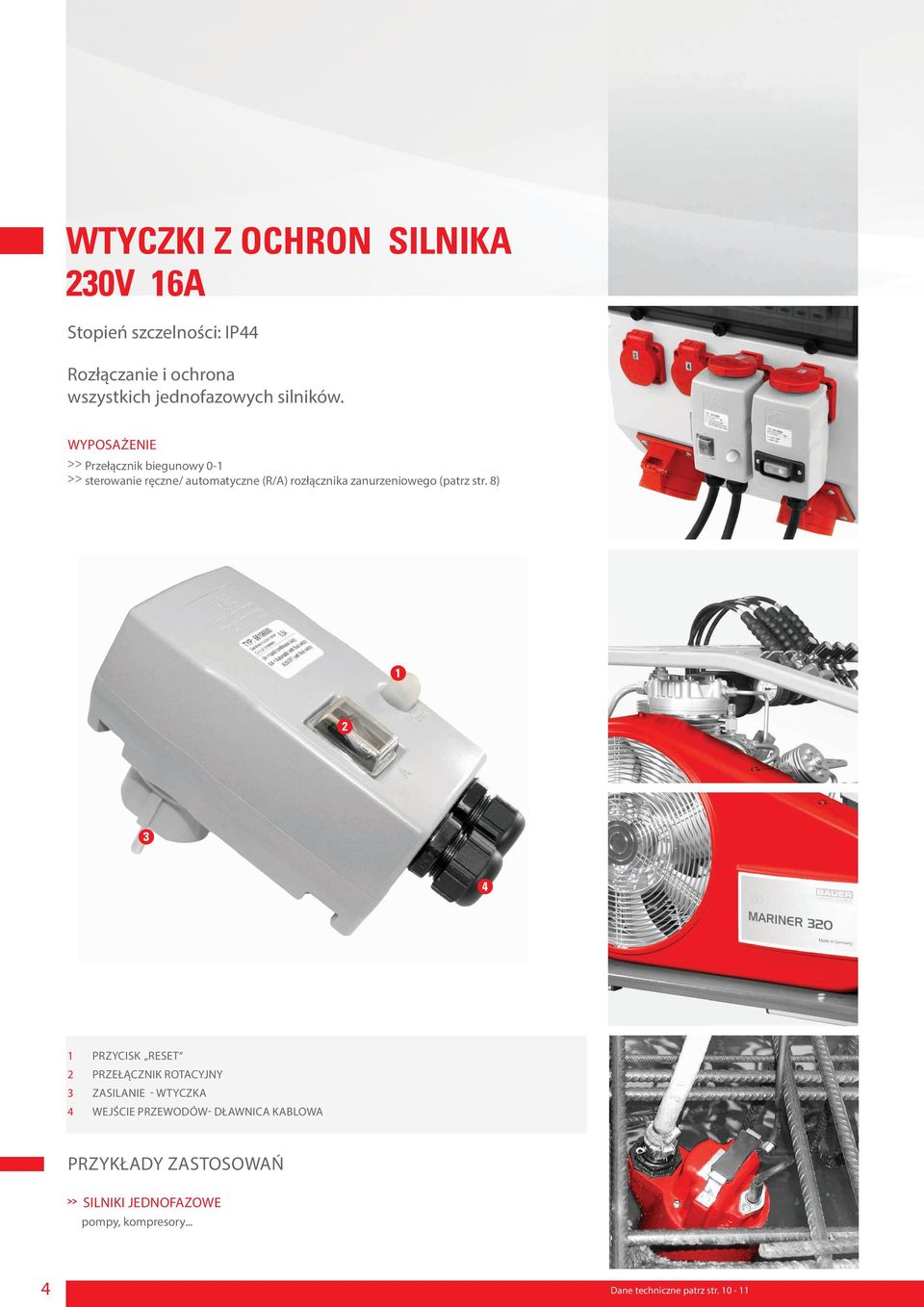

4 WTYCZKI Z OCHRON SILNIKA 230V 16A Stopień szczelności: IP44 Rozłączanie i ochrona wszystkich jednofazowych silników. WYPOSAŻENIE >> Przełącznik biegunowy 0-1 >> sterowanie ręczne/ automatyczne (R/A) rozłącznika zanurzeniowego (patrz str. 8) PRZYCISK RESET 2 PRZEŁĄCZNIK ROTACYJNY 3 ZASILANIE - WTYCZKA 4 WEJŚCIE PRZEWODÓW- DŁAWNICA KABLOWA PRZYKŁADY ZASTOSOWAŃ >> SILNIKI JEDNOFAZOWE pompy, kompresory... 4 Dane techniczne patrz str

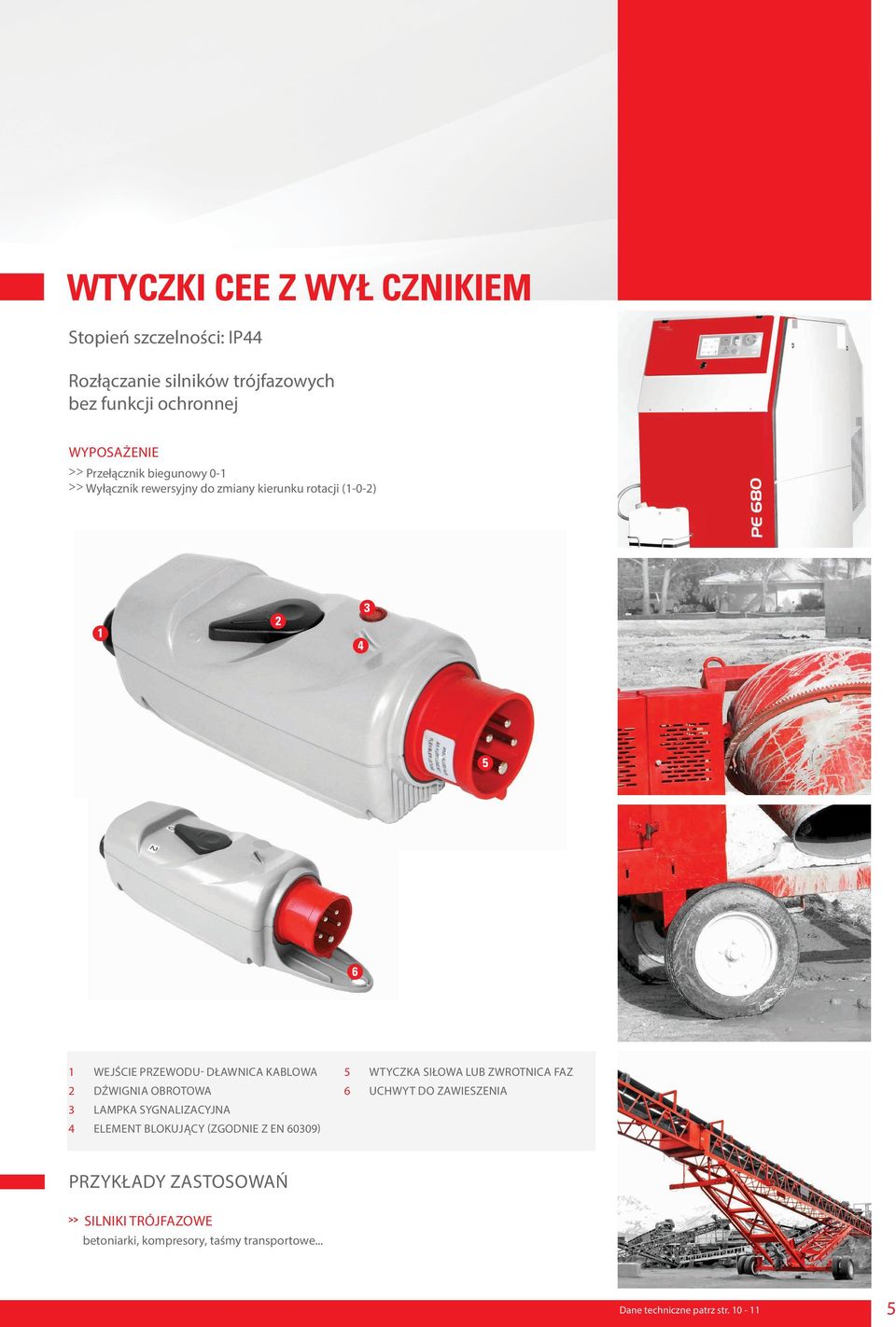

5 WTYCZKI CEE Z WYŁ CZNIKIEM Stopień szczelności: IP44 Rozłączanie silników trójfazowych bez funkcji ochronnej WYPOSAŻENIE >> Przełącznik biegunowy 0-1 >> Wyłącznik rewersyjny do zmiany kierunku rotacji (1-0-2) WEJŚCIE PRZEWODU- DŁAWNICA KABLOWA 2 DŹWIGNIA OBROTOWA 3 LAMPKA SYGNALIZACYJNA 4 ELEMENT BLOKUJĄCY (ZGODNIE Z EN 60309) 5 WTYCZKA SIŁOWA LUB ZWROTNICA FAZ 6 UCHWYT DO ZAWIESZENIA PRZYKŁADY ZASTOSOWAŃ >> SILNIKI TRÓJFAZOWE betoniarki, kompresory, taśmy transportowe... Dane techniczne patrz str

6 WTYCZKI CEE Z OCHRON SILNIKA PKZMO z przeł cznikiem pracy Z-MS z wył cznikiem modułowym Stopień szczelności: IP44 Rozłączanie i ochrona prądu AC trójfazowego w silnikach o mocy wyjściowej do 15 kw (380/400V i 480/500V) WYPOSAŻENIE >> PKZM0 z przełącznikiem pracy WYPOSAŻENIE >> Z-MS wyłącznik modułowy WEJŚCIE PRZEWODU- DŁAWNICA KABLOWA 2 DŹWIGNIA OBROTOWA 3 LAMPKA SYGNALIZACYJNA 4 ELEMENT BLOKUJĄCY (ZGODNIE Z EN 60309) 5 WTYCZKA SIŁOWA LUB ZWROTNICA FAZ 6 UCHWYT DO ZAWIESZENIA 7 WYŁĄCZNIK MODUŁOWY PRZYKŁADY ZASTOSOWAŃ >> PRĄD AC SILNIKI TRÓJFAZOWE pompy, sprężarki... 6 Dane techniczne patrz str

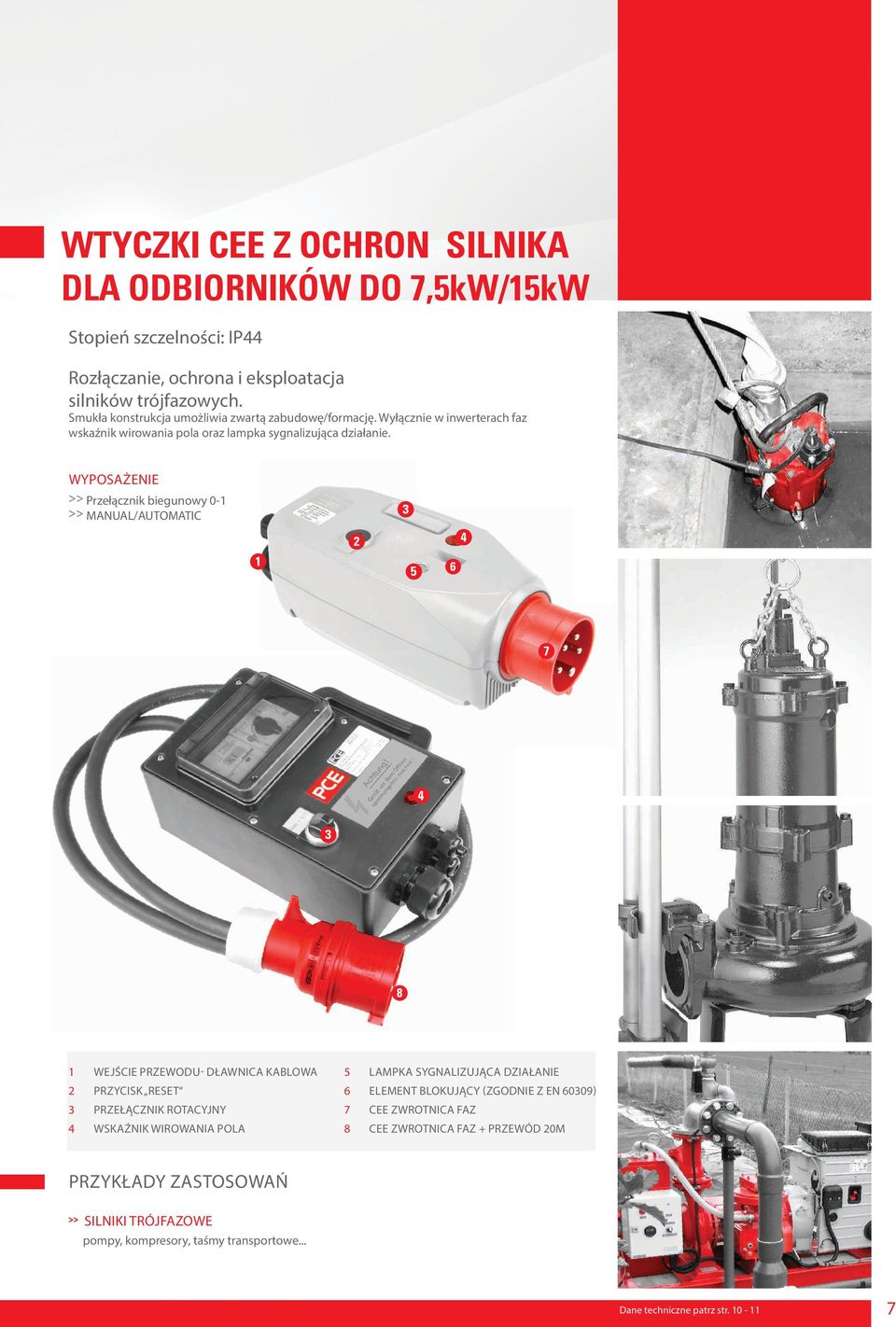

7 WTYCZKI CEE Z OCHRON SILNIKA DLA ODBIORNIKÓW DO 7,5kW/15kW Stopień szczelności: IP44 Rozłączanie, ochrona i eksploatacja silników trójfazowych. Smukła konstrukcja umożliwia zwartą zabudowę/formację. Wyłącznie w inwerterach faz wskaźnik wirowania pola oraz lampka sygnalizująca działanie. WYPOSAŻENIE >> Przełącznik biegunowy 0-1 >> MANUAL/AUTOMATIC WEJŚCIE PRZEWODU- DŁAWNICA KABLOWA 2 PRZYCISK RESET 3 PRZEŁĄCZNIK ROTACYJNY 4 WSKAŹNIK WIROWANIA POLA 5 LAMPKA SYGNALIZUJĄCA DZIAŁANIE 6 ELEMENT BLOKUJĄCY (ZGODNIE Z EN 60309) 7 CEE ZWROTNICA FAZ 8 CEE ZWROTNICA FAZ + PRZEWÓD 20M PRZYKŁADY ZASTOSOWAŃ >> SILNIKI TRÓJFAZOWE pompy, kompresory, taśmy transportowe... Dane techniczne patrz str

8 WYŁ CZNIK PŁYWAKOWY Stopień szczelności: IP44 funkcje: Monitorowanie poziomu płynnych substancji Przełącznik do napełniania lub opróżniania WYŁĄCZNIK PŁYWAKOWY 2 SPECJALNY KABEL PRZYKŁADY ZASTOSOWAŃ >> POMPY pompy zanurzeniowe... 8 Dane techniczne patrz str

9 ZALETY >> OBUDOWA nowoczesny, ergonomiczny wygląd oszczędność miejsca szerokie możliwości zastosowań >> BEZPIECZEŃSTWO niezawodna ochrona silników >> ochrona przed przeciążeniem >> ochrona przed przegrzaniem >> ochrona przed zwarciem obudowa odporna na uderzenia odporny na warunki atmosferyczne >> INDYWIDUALNE CECHY praktyczny w użyciu szeroki zakres zastosowań łatwa obsługa wygodny w transporcie 9

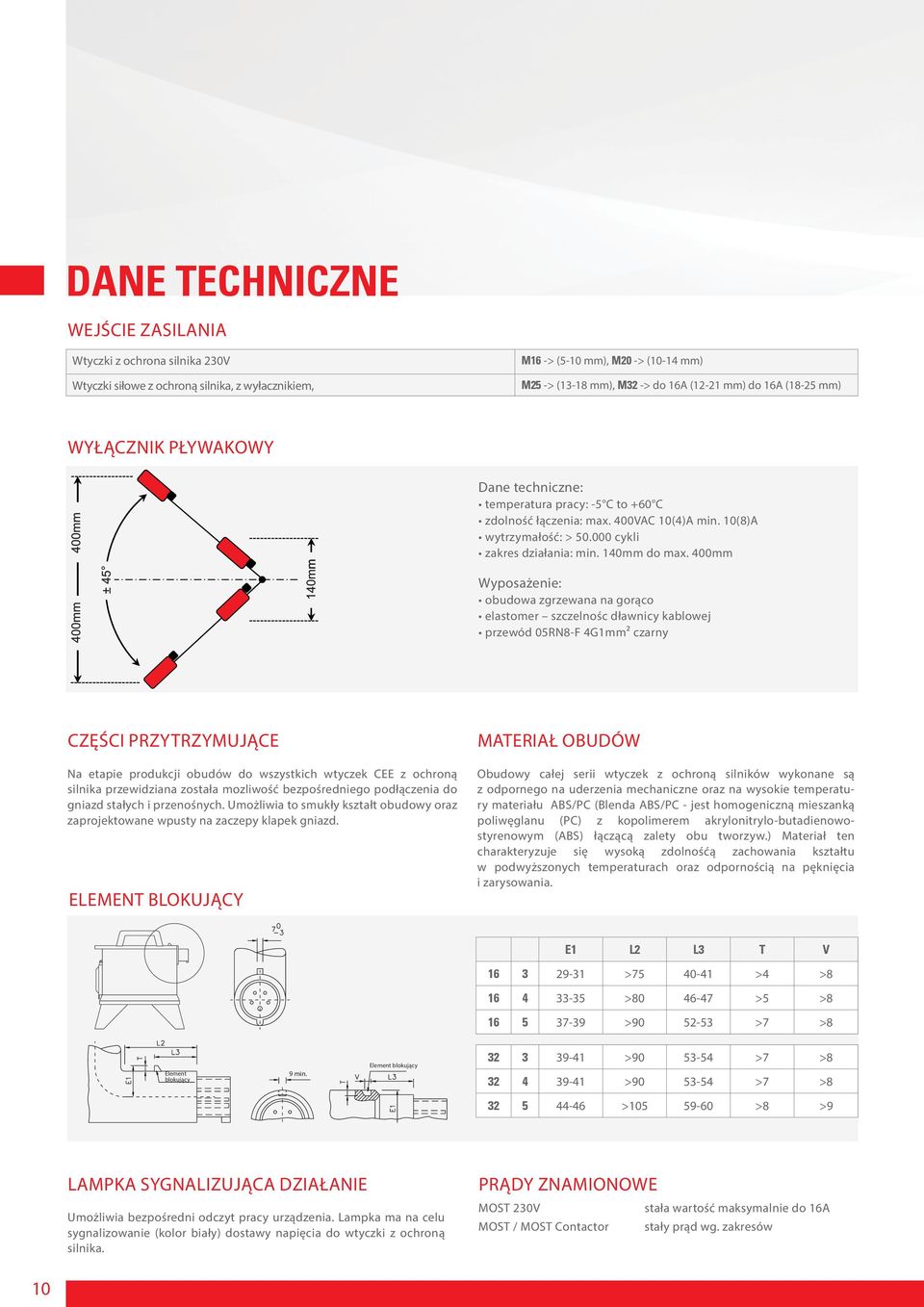

10 DANE TECHNICZNE WEJŚCIE ZASILANIA Wtyczki z ochrona silnika 230V Wtyczki siłowe z ochroną silnika, z wyłacznikiem, M16 -> (5-10 mm), M20 -> (10-14 mm) M25 -> (13-18 mm), M32 -> do 16A (12-21 mm) do 16A (18-25 mm) WYŁĄCZNIK PŁYWAKOWY Dane techniczne: temperatura pracy: -5 C to +60 C zdolność łączenia: max. 400VAC 10(4)A min. 10(8)A wytrzymałość: > cykli zakres działania: min. 140mm do max. 400mm Wyposażenie: obudowa zgrzewana na gorąco elastomer szczelnośc dławnicy kablowej przewód 05RN8-F 4G1mm² czarny CZĘŚCI PRZYTRZYMUJĄCE Na etapie produkcji obudów do wszystkich wtyczek CEE z ochroną silnika przewidziana została mozliwość bezpośredniego podłączenia do gniazd stałych i przenośnych. Umożliwia to smukły kształt obudowy oraz zaprojektowane wpusty na zaczepy klapek gniazd. ELEMENT BLOKUJĄCY MATERIAŁ OBUDÓW Obudowy całej serii wtyczek z ochroną silników wykonane są z odpornego na uderzenia mechaniczne oraz na wysokie temperatury materiału ABS/PC (Blenda ABS/PC - jest homogeniczną mieszanką poliwęglanu (PC) z kopolimerem akrylonitrylo-butadienowostyrenowym (ABS) łączącą zalety obu tworzyw.) Materiał ten charakteryzuje się wysoką zdolnośćą zachowania kształtu w podwyższonych temperaturach oraz odpornością na pęknięcia i zarysowania. E1 L2 L3 T V > >4 > > >5 > > >7 >8 Element blokujący 9 min. Element blokujący > >7 > > >7 > > >8 >9 LAMPKA SYGNALIZUJĄCA DZIAŁANIE Umożliwia bezpośredni odczyt pracy urządzenia. Lampka ma na celu sygnalizowanie (kolor biały) dostawy napięcia do wtyczki z ochroną silnika. PRĄDY ZNAMIONOWE MOST 230V stała wartość maksymalnie do 16A MOST / MOST Contactor stały prąd wg. zakresów 10

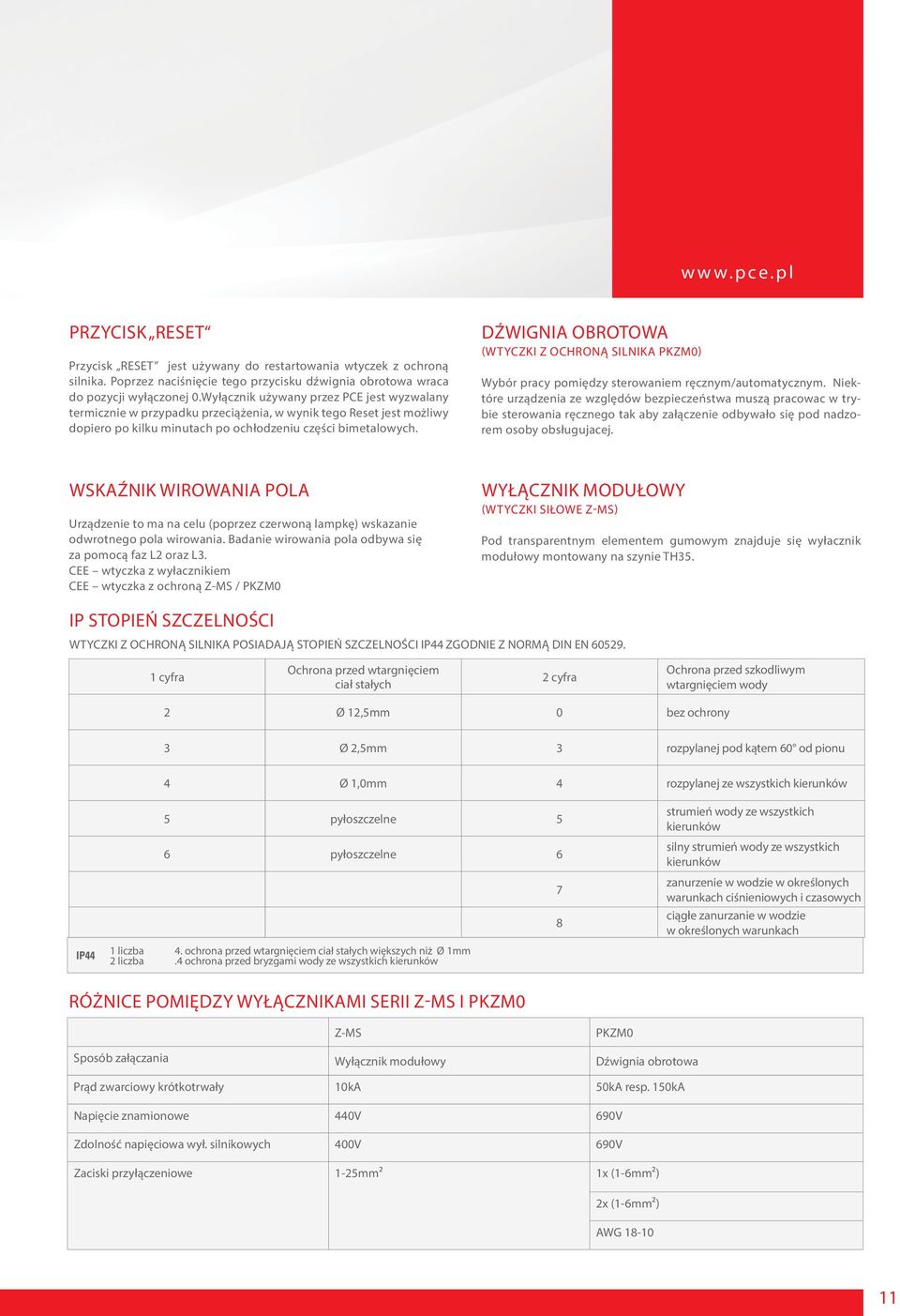

11 PRZYCISK RESET Przycisk RESET jest używany do restartowania wtyczek z ochroną silnika. Poprzez naciśnięcie tego przycisku dźwignia obrotowa wraca do pozycji wyłączonej 0.Wyłącznik używany przez PCE jest wyzwalany termicznie w przypadku przeciążenia, w wynik tego Reset jest możliwy dopiero po kilku minutach po ochłodzeniu części bimetalowych. DŹWIGNIA OBROTOWA (WTYCZKI Z OCHRONĄ SILNIKA PKZM0) Wybór pracy pomiędzy sterowaniem ręcznym/automatycznym. Niektóre urządzenia ze względów bezpieczeństwa muszą pracowac w trybie sterowania ręcznego tak aby załączenie odbywało się pod nadzorem osoby obsługujacej. WSKAŹNIK WIROWANIA POLA Urządzenie to ma na celu (poprzez czerwoną lampkę) wskazanie odwrotnego pola wirowania. Badanie wirowania pola odbywa się za pomocą faz L2 oraz L3. CEE wtyczka z wyłacznikiem CEE wtyczka z ochroną Z-MS / PKZM0 WYŁĄCZNIK MODUŁOWY (WTYCZKI SIŁOWE Z-MS) Pod transparentnym elementem gumowym znajduje się wyłacznik modułowy montowany na szynie TH35. IP STOPIEŃ SZCZELNOŚCI WTYCZKI Z OCHRONĄ SILNIKA POSIADAJĄ STOPIEŃ SZCZELNOŚCI IP44 ZGODNIE Z NORMĄ DIN EN cyfra Ochrona przed wtargnięciem ciał stałych 2 cyfra Ochrona przed szkodliwym wtargnięciem wody 2 Ø 12,5mm 0 bez ochrony 3 Ø 2,5mm 3 rozpylanej pod kątem 60 od pionu 4 Ø 1,0mm 4 rozpylanej ze wszystkich kierunków 5 pyłoszczelne 5 6 pyłoszczelne strumień wody ze wszystkich kierunków silny strumień wody ze wszystkich kierunków zanurzenie w wodzie w określonych warunkach ciśnieniowych i czasowych ciągłe zanurzanie w wodzie w określonych warunkach IP44 1 liczba 2 liczba 4. ochrona przed wtargnięciem ciał stałych większych niż Ø 1mm.4 ochrona przed bryzgami wody ze wszystkich kierunków RÓŻNICE POMIĘDZY WYŁĄCZNIKAMI SERII Z-MS I PKZM0 Z-MS PKZM0 Sposób załączania Wyłącznik modułowy Dźwignia obrotowa Prąd zwarciowy krótkotrwały 10kA 50kA resp. 150kA Napięcie znamionowe 440V 690V Zdolność napięciowa wył. silnikowych 400V 690V Zaciski przyłączeniowe 1-25mm² 1x (1-6mm²) 2x (1-6mm²) AWG
