Zawory strefowe ON/OFF (załącz/ wyłącz) AMZ 112, AMZ 113

Transkrypt

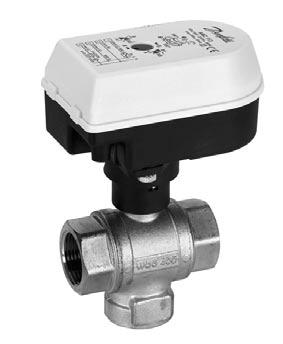

1 Arkusz informacyjny Zawory strefowe ON/OFF (załącz/ wyłącz) AMZ 112, AMZ 113 Opis AMZ 112 / zawór 2-drogowy AMZ 113 / zawór 3-drogowy Zawory strefowe ON/OFF (załącz/wyłącz) typu AMZ 112, AMZ 113 stosowane są w: aplikacjach HVAC instalacjach grzewczych układach ciepłej i chłodniczej wody układach solarnych regulacji priorytetu w układach przygotowania c.w.u. i c.o. (jako rozdzielające) układach kotłowych na paliwo stałe (jako rozdzielające) Zawory strefowe ON/OFF (załącz/wyłącz) mogą być stosowane razem z termostatami pokojowymi typu RET 230 (z przełącznikiem jednobiegunowym) oraz programowalnymi termostatami pokojowymi typu TP 5000/ Siłownik może być regulowany przełącznikiem SPST lub SPDT. Przełącznik krańcowy może być zastosowany do załączenia/ wyłączenia (start/stop) wentylatora lub pompy przy całkowicie otwartym zaworze. Zamawianie AMZ 112 zawór 2-drogowy/siłownik DN k vs (m 3 /h) Połączenia Max. p Nr kat R p ½ 082G R p ¾ 082G bar R p 1 082G R p 1 ¼ 082G5514 AMZ 113 zawór 3-drogowy/siłownik DN k vs (m 3 /h) Połączenia Max. p Nr kat. 15 3,8 R p ½ 082G ,7 R p ¾ 6 bar 082G ,6 R p 1 082G5513 DH-SMT/SI VD.HC.N2.49 Danfoss 11/2007 1

2 Przykładowe zastosowanie Regulacja ON / OFF ogrzewania na grzejnikach w systemach ogrzewania podłogowego i strefowego (obniżenie nocne). Regulacja ON / OFF jednej lub większej liczby powierzchni grzejnych/ chłodzących. Sterowanie priorytetem w systemach przygotowania c.w.u. i c.o.- funkcja rozdzielająca. Sterowanie priorytetem w instalacji kotłowej na paliwo stałe i ciekłe funkcja rozdzielająca. 2 VD.HC.N2.49 Danfoss 11/2007 DH-SMT/SI

3 Dane techniczne Siłownik Typ AMZ 112 AMZ 113 Zasilanie 230 V, 50 / 60 Hz 230 V, 50 / 60 Hz Przełączniki 5 (1) A, 250 V, 50 Hz 5 (1) A, 250 V, 50 Hz Zużycie energii 7,5 VA - praca 3 VA - czuwanie 7,5 VA - praca Klasa bezpieczeństwa el. Klasa II zg. EN Klasa 1 zg. EN Stopień ochrony IP 44 zg. IEC IP 44 zg. IEC Szybkość 30 sec / sec / 180 Temperatura otoczenia 0-50 C 0-50 C Wilgotność RH 0% - 80% RH 0% - 80% Przewody elektryczne 4 x 0,5 mm 2, L= 1,5 m 4 x 0,5 mm 2, L=1,5 m Zawór Typ AMZ 112, AMZ 113 Temperatura czujnika C Ciśnienie nominalne PN 16 Czynnik Woda obiegowa/ roztwór glikolu do 30% Max. moment obrotowy Nm 8 Max. p zaworu bar 6 Materiał (zawór) Korpus- trzpień Mosiądz CuZn40Pb2 Ni (niklowany) Kula Mosiądz CuZn40Pb2 Cr (chromowany) Obudowa PTFE - FPM - EPDM Połączenie Gwint wewnętrzny Rp ISO 7/1 Dobór Przepływ [m 3 /h] Przepływ [m 3 /h] AMZ 112 AMZ 113 Podłączenia elektryczne AMZ 112/113 AMZ 112/113 z przełącznikiem z przełącznikiem SPST SPST AMZ 112/113 z przełącznikiem SPDT Czarny Czarny (L) (L) króciec króciec A A otwarty otwarty Niebieski Niebieski (N) (N) Czarny (L) Niebieski (N) króciec A otwarty Brązowy Brązowy (L) (L) króciec króciec B B zamknięty zamknięty Czerwony Czerwony (L) (L) Sygnał wyjściowy Sygnał wyjściowy OTWARTY OTWARTY (AMZ112) (AMZ112) A+B (AMZ113) A+B (AMZ113) Brązowy (L) Czerwony (L) króciec B zamknięty Sygnał wyjściowy OTWARTY (AMZ112) A+B (AMZ113) DH-SMT/SI VD.HC.N2.49 Danfoss 11/2007 3

4 Pozycja montażu AMZ 112 AMZ 113 Sterowanie ręczne Sterownie ręczne - AMZ 112 OTWARTY RĘCZNIE ZAMKNIĘTY AUTOMATYCZNE OTWARTY ZAMKNIĘTY ZAMKNIĘTY OTWARTY Sterownie ręczne - AMZ 113 KRÓCIEC B RĘCZNIE AUTOMATYCZNE KRÓCIEC B KRÓCIEC A KRÓCIEC B KRÓCIEC A KRÓCIEC A 4 VD.HC.N2.49 Danfoss 11/2007 DH-SMT/SI

5 Wymiarowanie AMZ 112 DN Połączenia G A B C D k vs (m 3 /h) Ciężar (kg) 15 ½" ,5 17, ,90 20 ¾" ,5 19, , " ,5 23, , ¼" ,5 28, ,24 AMZ 113 DN Połączenia G A B C D k vs (m 3 /h) Ciężar (kg) 15 ½" ,8 0,78 20 ¾" ,7 1, " ,6 1,38 DH-SMT/SI VD.HC.N2.49 Danfoss 11/2007 5

6 VD.HC.N2.49 Danfoss 11/2007 DH-SMT/SI

7 DH-SMT/SI VD.HC.N2.49 Danfoss 11/2007

8 Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Nazwa Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszelkie prawa zastrzeżone Danfoss LPM Sp. z o.o. Tuchom Chwaszczyno tel. (48 58) fax: (48 58) lpmpoland@danfoss.com 8 VD.HC.N2.49 Danfoss 11/2007 DH-SMT/SI
