3 Produkt InPro BMS Produkt InPro jest w sprzedaży od 2000 roku. W ostatnich kilku latach staliśmy się liderem wśród dostawców informatycznych rozwiązań zarówno dla systemów bezpieczeństwa jak i automatyki budynkowej. Główną cechą InPro BMS są jego możliwości integracyjne, pozwalające na obsługę urządzeń firmy Polon Alfa. Istotne jest również to, że kupując nasze oprogramowanie nie ma potrzeby zakupu żadnych dodatkowych urządzeń oprócz wyposażenia komputera w standardowy interfejs RS232 lub kartę sieciową. Stały rozwój i dostosowywanie produktu do zmieniających się wymagań klientów oraz norm prawnych pozwala zarówno spełniać rosnące oczekiwania użytkowników jak i potencjalnych odbiorców. Nasz profesjonalizm oraz zaangażowanie gwarantuje najwyższą jakość oferowanych przez nas rozwiązań.

4 Produkt InPro BMS Jesteśmy firmą, która corocznie wdraża system InPro BMS na ponad stu obiektach. Elastyczne środowisko pracy jakie oferuje nasze oprogramowanie, czyni z niego idealny wybór dla szerokiego zakresu zastosowań, wliczając w to budynki fabryczne, budynki biurowe, budynki rządowe, więzienia czy porty lotnicze. Nie oznacza to, że jest on przeznaczony tylko dla dużych firm. Świetnie także sprawdza się w warunkach małego przedsiębiorstwa, gdyż nic nie stoi na przeszkodzie żeby rozbudowywał się razem z nim.

5 Przykłady zrealizowanych obiektów - British-American Tobacco Polska S.A. (ponad 3000 elementów), - Synthos S.A. (ponad 4600 elementów), - Szpital Wojewódzki Nr 2 w Rzeszowie (ponad 2800 elementów), - Szpital Wojewódzki w Jeleniej Górze (ponad 3100 elementów), - Telewizja Polska S.A., Budynek B (ponad 2200 elementów), - Warsaw Trade Tower (ponad 3200 elementów), - Teatr Narodowy (ponad 4200 elementów), - Filharmonia Narodowa (ponad 1200 elementów), - Cargill Poland (ponad 1000 elementów), - Biurowiec PAZIM w Szczecinie (ponad 3800 elementów), - Biurowiec Oxford Tower w Warszawie (ponad 5000 elementów), - Zespół muzeum w Toruniu z głównym centrum w Ratuszu Staromiejskim w Toruniu (ponad 2200 elementów), - MPWiK w Warszawie (ponad 1000 elementów), - Wojskowa baza lotnicza w Krzesinach, - Wojskowa baza lotnicza w Siemirowicach, - ABB Sp. z o.o. (ponad 900 elementów), - Park Technologiczny w Elblągu (ponad 1000 elementów), - Japan Tobacco International w Gostkowie Starym (ponad 2000 elementów), - Katolicki Uniwersytet Lubelski, filia w Stalowej Woli, - Palarnia Kawy PRIMA w Sułaszewie.

6 InPro BMS InPro BMS wykorzystuje do komunikacji między komputerami standardowy protokół TCP/IP. Urządzenia obsługiwane są przez TCP/IP, RS232, RS485. Wbudowana obsługa systemów kontroli dostępu (SKD), telewizji przemysłowej (CCTV), sygnalizacji włamania i napadu (SSWiN), sygnalizacji pożarowej (SSP) oraz automatyki budynkowej umożliwia określanie reakcji jednego systemu na zdarzenie powstałe w innym, np. wyświetlenie obrazu z kamery w pomieszczeniu, w którym powstał alarm.

7 Struktura klient - serwer Architektura typu klient - serwer pozwala na zarządzanie systemem z dowolnego miejsca w sieci, niezależnie od tego czy znajdujemy się w tym samym budynku czy w innym mieście.

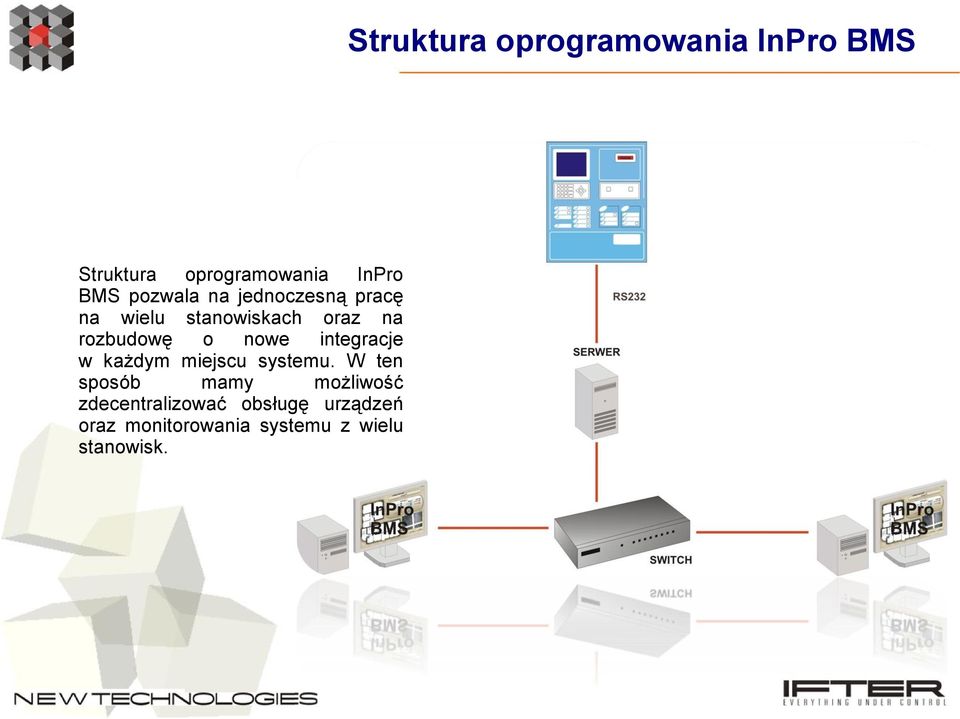

8 Struktura oprogramowania InPro BMS Struktura oprogramowania InPro BMS pozwala na jednoczesną pracę na wielu stanowiskach oraz na rozbudowę o nowe integracje w każdym miejscu systemu. W ten sposób mamy możliwość zdecentralizować obsługę urządzeń oraz monitorowania systemu z wielu stanowisk.

9 Wiele central i wiele stacji roboczych Wykorzystanie sieci komputerowych opartych na TCP/IP pozwala na budowę systemu wizualizacji opartego na połączeniu wielu central i wielu stacji roboczych InPro BMS.

10 Wizualizacja Przewaga wizualizacji komputerowej nad rozwiązaniami sprzętowymi: - Lepsza prezentacja danych, zamiast wyświetlania jednego zdarzenia na małym ekranie, wyświetlanie na dużym wielu zdarzeń, - Intuicyjna obsługa, dostosowanie wyglądu do wymogów obiektu, - Prezentacja lokalizacji czujników na planach obiektu, - Możliwość podglądu za pomocą kamer zarówno wnętrz budynków jak i obszarów otwartych, - Wspieranie użytkownika w sytuacjach zagrożenia.

11 InPro BMS InPro BMS jest systemem informatycznym do wizualizacji, integracji oraz zarządzania systemami bezpieczeństwa wykorzystywanymi w budowie centrów monitorowania alarmów. Zastosowanie wizualizacji daje możliwość prezentacji w postaci graficznej oraz tekstowej danych otrzymanych z elementów systemu bezpieczeństwa. Wykorzystanie możliwości integracyjnych oprogramowania pozwala na połączenie oraz sterowanie poszczególnymi elementami systemu bezpieczeństwa.

12 Graficzna prezentacja Do graficznej wizualizacji pracy systemu sygnalizacji pożaru wykorzystuje się plany obiektów, na których umieszcza się w miejsce czujek pożarowych elementy aktywne prezentujące aktualny stan reprezentowanych czujek.

13 Wizualizacja W integracji POLON w chwili aktywacji czujki pożarowej, system powiadamia o wystąpieniu alarmu poprzez dźwięk oraz mrugający element aktywny na planie obiektu. Kolor elementu aktywnego informuje o stanie w jakim ta czujka się znajduje, np. stan braku aktywności, pożar, zablokowanie czy uszkodzenie.

14 W celu uzyskania informacji oraz ułatwienia weryfikacji czujek pożarowych na planach obiektu względem centrali POLON, wystarczy przy pomocy kursora myszki wybrać ten element aktywny aby wyświetliła się jego nazwa oraz adres. Oznaczenia: 1 nr centrali POLON 1 nr pętli 3 nr elementu w pętli Korytarz nazwa pomieszczenia

15 Prezentacja tekstowa Prezentacja tekstowa realizowana jest poprzez listy zdarzeń. Rozróżnia się dwa typy zdarzeń: zdarzenia informujące o stanie systemu oraz zdarzenia aktywne (alarmy). Zdarzenia alarmowe wymagają podjęcia czynności potwierdzenia zapoznania się z treścią zdarzenia, ewentualnie zapoznania się z procedurą postępowania w związku z powstałym alarmem oraz skomentowania zdarzenia. Aktualizacja list zdarzeń odbywa się na bieżąco i nie wymaga od obsługi jakichkolwiek czynności.

16 Prezentacja tekstowa Po przyjściu alarmu mamy możliwość kliknięcia na zdarzenie co spowoduje przeniesienie użytkownika na panel z tym zdarzeniem.

17 Wizualizacja Elastyczność: swoboda w tworzeniu wyglądu, uproszczona konfiguracja

18 Wizualizacja Tworzenie elementów systemu z konfiguracją, których użytkownik mógł by mieć problemy, zostało maksymalnie uproszczone w kreatorach dbających o poprawność wprowadzania danych.

19 Integracje

20 Sterowanie Sterowanie strefami alarmowymi Rejestracja zdarzeń załączenia / wyłączenia / kasowanie Graficzna prezentacja stanu stref alarmowych Graficzna prezentacja stanu na czujnikach znajdujących się w danej strefie Ograniczenia: tylko załączanie, tylko wyłączanie Wymóg hasła przy załączaniu / wyłączaniu

21 Prowadzenie użytkownika od planu ogólnego do szczegółowego plan ogólny

22 Plan pośredni Po kliknięciu na miejsce wskazane przez system otwiera się widok, na którym pokazane jest na jakiej kondygnacji został wywołany alarm.

23 Plan szczegółowy Następnie, po wybraniu odpowiedniej kondygnacji, system wskazuje pomieszczenie, w którym wystąpiło zagrożenie.

24 Wydruki pożarowe Wydruki pożarowe przekazywane są osobom, które na podstawie wydrukowanych informacji dokonują bezpośredniej weryfikacji poziomu zagrożenia w miejscu zaistnienia pożaru, ustalają jak rozprzestrzeniał się pożar oraz przeprowadzają akcję ratowniczo-gaśniczą. W dzienniku alarmów znajdującym się na wydruku, prezentowane są takie informacje jak: data/czas wystąpienia alarmu, nazwa i lokalizacja czujki, szczegółowy opis zaistniałego zagrożenia.

25 Zadania alarmowe Zadania alarmowe pomagają operatorowi zapanować nad stresem w czasie wystąpienia alarmu. Każdemu z zadań towarzyszy opis czynności, jakie należy podjąć. Alarm nie zostanie potwierdzony, dopóki operator nie wypełni wszystkich postawionych mu zadań. Takie postępowanie zapewnia poprawność wykonywania czynności w sytuacjach alarmowych wymagających szybkiego podejmowania skutecznych decyzji. Zadania alarmowe mogą być odmienne dla każdego czujnika oraz w zależności od pory dnia.

26 Komentarz do alarmu Po zakończeniu akcji przeciwdziałania zagrożeniu, operator ma możliwość skomentowania alarmu. Wszystkie zdarzenia związane z powstałym zagrożeniem, data i czas wypełnienia procedur postępowania oraz komentarz do alarmu, są rejestrowane w systemie. Umożliwia to wykonania analizy poprawności działania służb ochrony oraz wychwytywania niedociągnięć w jej funkcjonowaniu.

27 Przepływ danych w InPro BMS Wszystkie czynności obsługi są rejestrowane aby umożliwić dokładne odtworzenie przebiegu zagrożenia, szybkości jego likwidacji, oraz zgodności z procedurami jakie zostały wcześniej założone. POLON

28 Obsługa wielu monitorów W InPro BMS istnieje możliwość obsługi do czterech monitorów. Obraz na poszczególnych monitorach wyświetlany jest niezależnie. Funkcjonalność tą wykorzystuje się na obiektach o podwyższonej dbałości o bezpieczeństwo. Np. pozwala na jednym monitorze wyświetlać zdarzenia przychodzące z integrowanych systemów, a na pozostałych monitorach prezentować podkłady poszczególnych obiektów. W przypadku powstania zagrożeń bezpieczeństwa w wielu miejscach jednocześnie, operator widząc zdarzenia schodzące z integrowanych systemów może określić, które zagrożenie jest bardziej istotne dla bezpieczeństwa całego obiektu mimo, że w danej chwili będzie obserwował podkłady graficzne z innej części obiektu.

29 Organizacja systemu bezpieczeństwa Wykorzystanie monitorów dotykowych ma za zadanie wyeliminowanie standardowej klawiatury i myszki, czyli elementów które zajmują najwięcej miejsca na stanowiskach operatorskich oraz które najczęściej ulegają uszkodzeniu. Dodatkowo eliminowana jest możliwość wykorzystywania komputera do nie przewidzianych do tego czynności (gry, oglądanie filmów itp.). Dzięki wykorzystaniu monitora dotykowego uzyskuje się zwiększony poziom gotowości do przeciwdziałania zagrożeń. W celu umożliwienia logowania do oprogramowania, oraz wprowadzania hasła do sterowania integrowanymi systemami wyświetlana jest na ekranie klawiatura.

30

31 InPro OPC - Czym jest OPC? OPC (OLE for process control) jest otwartym standardem komunikacyjnym stosowanym w rozwiązaniach automatyki budynkowej. Został stworzony, aby łączyć aplikacje bazujące na systemie operacyjnym Windows z układami pomiarowymi, automatyką budynkową, systemami bezpieczeństwa oraz innymi urządzeniami. Tworzy on typowe zestandaryzowane połączenia w celu komunikowania się między poszczególnymi urządzeniami i oprogramowaniem wielu różnych producentów.

32 InPro OPC Serwer InPro OPC Serwer jest systemem informatycznym do integracji oraz przekazywania informacji do innych systemów. Zasadniczym jego zadaniem jest udostępnianie danych pobranych z central alarmowych, pożarowych oraz z systemu kontroli dostępu zewnętrznemu Klientowi OPC (aplikacja pobierająca informacje z InPro OPC Serwer).

33 InPro OPC Serwer Klient OPC ma możliwość sterowania uzbrojeniem i rozbrojeniem stref bezpieczeństwa, omijaniem linii alarmowych, sterowaniem wyjściem oraz zarządzaniem pozostałymi elementami InPro OPC. Elastyczne środowisko pracy jakie oferuje InPro OPC Serwer, czyni z niego idealny wybór dla szerokiego zakresu rozwiązań automatyki budynkowej, wliczając w to budynki fabryczne, budynki komercyjne, budynki rządowe, więzienia czy porty lotnicze. Nie znaczy to, że jest on przeznaczony wyłącznie dla dużych obiektów. Doskonale sprawdza się także w małych obiektach

34

35 InPro Mobile InPro Mobile to aplikacja na urządzenia mobilne działające pod system operacyjny Windows Mobile. Służy do wizualizacji oraz zarządzania systemami bezpieczeństwa z poziomu wyświetlacza urządzenia mobilnego. InPro Mobile wykorzystuje standardowy protokół TCP/IP do łączenia się z Serwerem InPro Mobile. Rozwiązanie takie pozwala na uzyskanie na urządzeniach mobilnych : - graficznej kontroli stanu urządzeń na obiekcie, - sterowania urządzeniami, - odbierania zdarzeń z urządzeń, - optymalizację transferu danych między urządzeniami mobilnymi a Serwerem InPro Mobile.

36 InPro Mobile Wbudowana obsługa systemu sygnalizacji pożaru umożliwia w przypadku wystąpienia zagrożenia na jego niezwłoczne zlokalizowanie.

37 InPro Mobile Aby praca z aplikacją stała się przyjemnością, dajemy użytkownikowi dowolność w tworzeniu własnego wyglądu graficznego InPro Mobile. Do wizualizacji pracy systemów integrowanych służą panele graficzne, których edycja odbywa się w InPro BMS i, które po naniesieniu dodatkowych komponentów stają się dynamicznym panelem. Na panelach graficznych znajdują się czujki, które poprzez różne kolory, prezentują różne stany alarmowe.

38 InPro Mobile Wszystkie reakcje z centrali rejestrowane są w dzienniku zdarzeń. Dziennik zawiera ostatnie dwa tysiące zdarzeń ze wszystkich monitorowanych systemów i obiektów. Na wyświetlaczu urządzenia mobilnego wyświetlane są cztery ostatnie zdarzenia. Użytkownik ma także możliwość przeglądania pozostałych zdarzeń posługując się suwakiem z boku wyświetlacza. Rekordy prezentowane są według daty i czasu wystąpienia. Poza tym pokazane są informacje dotyczące nazwy elementu z jakiego przyszło zdarzenie oraz miejsce jego wystąpienia.

39 InPro Mobile Alarmy z obiektu rejestrowane są w dzienniku alarmów. Podobnie jak w przypadku zdarzeń na wyświetlaczu urządzenia prezentowane są cztery najświeższe alarmy z obiektu. Aby przejrzeć pozostałe należy rekordy przewinąć. Przyjście alarmu sygnalizowane jest sygnałem dźwiękowym. W dzienniku alarmów zapisane są informacje pozwalające zidentyfikować miejsce i czas wystąpienia alarmu. Użytkownik ma możliwość potwierdzania alarmów poprzez kliknięcie przycisku Wycisz alarm, co powoduje usunięcie określonego alarmu z listy.

40

41 Podsumowanie Główne zalety systemu InPro: Wykorzystanie bazy SQL w celu zwiększenia niezawodności, Możliwość budowy systemów wielostanowiskowych, oraz integracji wielu systemów, Intuicyjna obsługa w zakresie konfiguracji i użytkowania, Dynamiczna wizualizacja elementów systemu bezpieczeństwa, Swobodny definiowanie wyglądu interfejsu użytkownika w szczególności czujek, grup, Możliwość definiowania dzienników zdarzeń z systemów bezpieczeństwa z wybranego obszaru, np. na podkładzie prezentującym piętro budynku będą prezentowane wyłącznie zdarzenia z tego piętra, Stabilność oprogramowania, Mechanizmy wspierające użytkownika podczas zagrożenia.
