1 Destratyfikatory LEO D

2 Spis treści Ogólna charakterystyka... 3 Konstrukcja...4 Wymiary...5 Dane techniczne... 5 Zasięg pionowy...6 Montaż...6 Strefa nawiewu powietrza...6 Sterowanie regulacja T-box...7 Sterowanie Regulacja ON/OFF...7 Programowanie BMS...8 System FLOWAIR...8 Elementy sterowania...9 Schemat blokowy regulacja T-box...9 Schemat blokowy regulacja T-box automatyczna destratyfikacja...10 Schemat blokowy regulacja ON/OFF...10 Regulacja wydajności dane techniczne

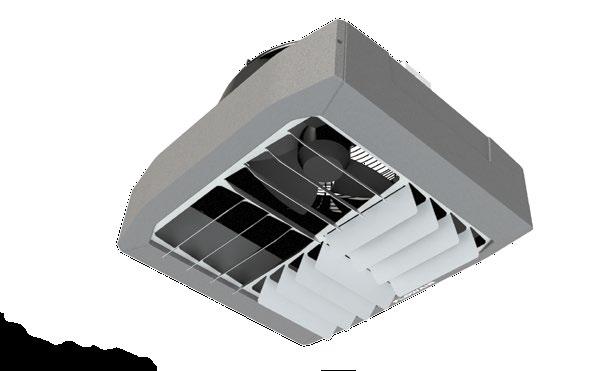

3 Ogólna charakterystyka Destratyfikator LEO D LEO D1 / DT1 LEO D2 / DT2 Wydajność [m³/h] Masa [kg] 8,9 13,9 Obudowa EPP (1) Kolor szary (2) (1) EPP to spieniony polipropylen, ktorego zdolności termoizolacyjne, odporność na zabrudzenia i wysoka zdolność tłumienia drgań pozwoliły na wykorzystanie materiału jako element obudowy urządzenia oraz obniżyły jego całkowitą masę (2) Zbliżony do RAL 9007 Destratyfikatory przeznaczone są do pracy wewnątrz pomieszczeń. Współpracują z różnymi urządzeniami systemu grzewczego i służą poprawie efektywności ogrzewania wysokich obiektów przemysłowych i użyteczności publicznej jak: hale przemysłowe, magazyny, supermarkety, obiekty wystawiennicze. Podstawową funkcją destratyfikatora jest przeciwdziałanie gromadzeniu się ciepłego powietrza w górnych strefach pomieszczenia. Wentylator zasysa ciepłe powietrze i wymusza jego przepływ ku dołowi, do strefy przebywania ludzi. Powoduje to zmniejszenie strat ciepła przez strop i skutkuje szybszym ogrzaniem budynku. Dostępne są dwa typy urządzeń: LEO D 1 LEO D 2 bez dodatkowych układów regulacyjnych. LEO DT 1 LEO DT 2 z nabudowanym termostatem. LEO D 1 LEO D 2 LEO DT 1 LEO DT 2 3

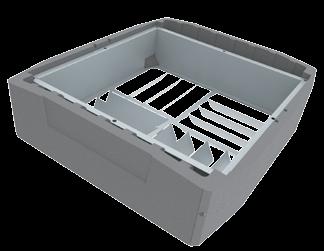

4 Konstrukcja WENTYLATOR Na wlocie powietrza do urządzenia znajduje się 3-biegowy wentylator osiowy wymuszający przepływ powietrza przez urządzenie. Wlot powietrza zabezpieczony jest za pomocą siatki ochronnej. OBUDOWA EPP Wytrzymałość mechaniczna, odporność na zabrudzenia, niska waga oraz estetyczny wygląd. Dzięki zastosowaniu na obudowę spienionego polipropylenu destratyfikatory LEO D wyznaczają nową jakość użytkowania. DYSZA Wentylator umieszczony jest w specjalnie ukształtowanej dyszy, dzięki której zmniejszone zostały opory przepływu powietrza, co wpływa na cichszą pracę urządzenia oraz zwiększa jego wydajność. KIEROWNICE POWIETRZA Wylot powietrza wyposażony jest w 4 sekcje ruchomych kierownic (łopatek). Każda łopatka posiada ręczną, płynną regulację kąta pochylenia, co pozwala na dowolne ukierunkowanie i rozdzielenie nawiewanego powietrza. 4

5 Wymiary LEO D 1 DT 1 LEO D 2 DT Dane techniczne LEO D 1 DT 1 LEO D 2 DT 2 Wentylator 3-biegowy, osiowy, jednofazowy, prądu zmiennego Maksymalny strumień przepływu powietrza [m 3 /h] Zasilanie [V/Hz] 230/50 Maksymalny pobór prądu [A] 0,5 1,4 Maksymalny pobór mocy [W] IP / Klasa izolacji 54/F Maksymalny poziom ciśnienia akustycznego (1) [db(a)] Rodzaj obudowy EPP spieniony polipropylen Kolor szary (2) Środowisko pracy wewnątrz pomieszczeń Maksymalna temperatura pracy [ o C] Pozycja pracy poziomo Masa urządzenia [kg] 8,9 13,9 (1) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (2) Zbliżony do RAL

6 Zasięg pionowy nieizotermiczny 1 (1500 m³/h) 2 (2000 m³/h) 3 (2500 m³/h) 1 (3200 m³/h) 2 (4500 m³/h) 3 (5400 m³/h) LEO D 1 / LEO DT 1 LEO D 2 / LEO DT 2 Zasięg pionowy strumienia nieizotermicznego przy prędkości granicznej 0,5 m/s Δ5 o C Δ10 o C Δ20 o C Δ30 o C Montaż A B Destratyfikator w narożnikach posiada ceowniki, które ułatwiają montaż podstropowy i wypoziomowanie urządzenia. W przypadku montażu do stropów przenoszących drgania zaleca się stosowanie wibroizolatorów. D1 DT 1 D2 DT 2 A B m 13 m H max H min D 1 DT 1 D 2 DT 2 zasięg [m] Strefa nawiewu powietrza LEO D 1 DT 1 H max maksymalna wysokość montażu przy pionowym ułożeniu kierownic powietrza H min 1/3 wysokości hali, minimum 1m H [m] Przykad: H = 6,4 m 2 a = 15 o 1 P = 8,4x8, ,4 8,4 P [m 2 ] a=0 o a=15 o a=30 o a=45 o H wysokość montażu a kąt ustawienia kierownic powietrza P strefa nawiewu powietrza P H 6

7 Strefa nawiewu powietrza LEO D 2 DT 2 H [m] Przykad: 7 H = 8 m 6 a = 15 o P = 8,6x8, ,6 8,6 P [m 2 ] a=0 o a=15 o a=30 o a=45 o H wysokość montażu a kąt ustawienia kierownic powietrza P strefa nawiewu powietrza P H Sterowanie Regulacja T-box LEO D 1 LEO D 2 Destratyfikatory LEO D mogą być wyposażone w zewnętrzny moduł sterujący DRV D umożliwiający: pracę w trybie automatyczna destratyfikacja, podłączenie do inteligentnego sytemu zarządzania budynkiem BMS, integrację urządzeń do SYSTEMU FLOWAIR. AUTOMATYCZNA DESTRATYFIKACJA: To oszczędność energii dzięki wykorzystaniu ciepła z górnych stref pomieszczenia. Destratyfikator uruchamiany jest automatycznie, gdy w górnych partiach pomieszczenia zgromadzona jest odpowiednia ilość energii cieplnej. Gdy ilość ciepła jest niewystarczająca automatycznie uruchamiane są nagrzewnice LEO. Krok 1 uruchomienie destratyfikatorów w celu zbicia ciepła spod stropu. Krok 2 uruchomienie nagrzewnic w celu podniesienia temp. w hali do wartości zadanej i zapewnienia komfortu cieplnego. Regulacja ON/OFF LEO DT 1 LEO DT 2 Destratyfikator posiada nabudowany termostat pomieszczeniowy. Urządzenie uruchamiane jest gdy temperatura pod stropem osiągnie wartość wyższą od zadanej na termostacie, by zbić zgromadzone ciepło w dolne strefy pomieszczenia. 7

8 Programowanie BMS Podłączenie urządzeń do systemu BMS (Building Management System) możliwe jest na dwa sposoby: poprzez sterownik T-box (Wersja 1) lub poprzez moduł sterujący DRV (Wersja 2). Wersja 1 Wersja 2 Sterownik T-box umożliwia podłączenie układu do zintegrowanego systemu zarządzania budynkiem BMS. W przypadku nadzorowania urządzeń poprzez sterownik T-box przy pomocy jednego adresu w BMS możliwe jest niezależne kontrolowanie pracy do 31 urządzeń. Moduł sterujący DRV D umożliwia podłączenie do systemu BMS. Możliwe jest ustawienie do 31 adresów. Ustawienie adresu dla każdego urządzenia oddzielnie, umożliwia niezależne odczytywanie i zapisywanie parametrów pracy każdego urządzenia. Parametry komunikacyjne: Nazwa Opis Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] 9600 do Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 Parametry komunikacyjne: Nazwa Opis Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 System FLOWAIR SYSTEM FLOWAIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. ELiS DUO kurtyno-nagrzewnice LEO wodne nagrzewnice powietrza ELiS kurtyny powietrzne Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza 8

9 Elementy sterowania Kategoria Nazwa Wygląd Dane techniczne Sterowniki T-box inteligentny sterownik z wyświetlaczem dotykowym RA termostat pomieszczeniowy Stopień ochrony: IP 20 Zasilanie: 24 VDC Zakres nastawy temperatury: o C Zakres temperatury pracy: C Max. przekroj przewodu: 2,5 mm 2 Stopień ochrony: IP30 Zakres nastawy temperatury: C Zakres temperatury pracy: o C Obciążalność styków: 3 A Wymiary (WxSxG): 83x83x40 mm Max. średnica przewodu 2,5 mm 2 Kontroler DRV D moduł sterujący Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 230x180x55 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 1 Max. przekroj przewodu: 2,5 mm 2 Wyposażenie dodatkowe IP65 czujnik pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 Schematy blokowe Regulacja T-box LEO D 1 LEO D 2 max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR 5 1,0 mm 2 T-box DRV D DRV D LIYCY 4x0,5 mm 2 para przewodów A i B skręcona max. 50 m (w zestawie) (w zestawie) zasilanie ~230 V 3 1,0 mm 2 2 0,5 mm 2 (ekranowany) LIYCY 3x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V (opcja) (opcja) 9

10 Schematy blokowe Regulacja T-box LEO FB typ M + LEO D Przykładowy układ pracujący w trybie AUTOMATYCZNEJ DESTRATYFIKACJI 5 1,0 mm 2 (opcja) SRQ DRV D 2 0,5 mm 2 (ekranowany) 3 0,75 mm 2 (w zestawie) max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR T-box LIYCY 4x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V 3 1,0 mm 2 LIYCY 3x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V 3 1,0 mm 2 2 0,5 mm 2 (ekranowany) (opcja) LIYCY 3x0,5 mm 2 para przewodów A i B skręcona max. 50 m Regulacja ON/OFF LEO DT 1 LEO DT 2 3 1,0 mm 2 zasilanie ~230 V Regulacja wydajności dane techniczne LEO D LEO D 1 LEO DT 1 LEO D 2 LEO DT 2 1 bieg 2 bieg 3 bieg 1 bieg 2 bieg 3 bieg Wydajność [m 3 /h] Pobór mocy [W] Pobór prądu [A] 0,3 0,4 0,5 1,0 1,2 1,4 Poziom ciśnienia akustycznego [db(a)] (1) (1) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia 10
