1 KURTYNY POWIETRZNE ELiS T ELiS T

2 SPIS TREŚCI Ogólna charakterystyka 3 Konstrukcja 4 Wymiary 5 Dane techniczne 5 Nomogramy prędkości przepływu powietrza 6 Montaż 7 Programowanie BMS 8 Automatyka 9 Elementy automatyki 1 Schematy blokowe 11 Tabele mocy grzewczych - ELiS T-W ELiS T-W ELiS T-W ELiS T-E-1/15/2 14 T 2

3 OGÓLNA CHARAKTERYSTYKA ELiS T Max. zasięg* (m) 4 Moc cieplna** (kw) 9,1 23,3 Wydajność (m 3 /h) Masa (kg) 2,7-37 Kolor szary (RAL 97) Konstrukcja stal, tworzywo, EPP*, aluminium * Zasięg pionowy strumienia izotermicznego, przy prędkości granicznej powyżej 2 m/s. ** Dla T-W przy temp. czynnika grzewczego 9/7 o C, temp. powietrza na wlocie do urządzenia 1 o C. *** EPP to spieniony polipropylen, którego zdolności termoizolacyjne, odporność na zabrudzenia i wysoka zdolność tłumienia drgań pozwoliły na wykorzystanie materiału jako element obudowy urządzenia oraz obniżyły jego całkowitą masę. Kurtyny powietrzne z serii ELiS T są urządzeniami służącymi do zapewnienia ochrony termicznej pomieszczeń. Pozwalają na wytworzenie bariery powietrznej w płaszczyźnie otworu drzwiowego i skutecznie zabezpieczają pomieszczenie przed napływem zimnego powietrza z zewnątrz w okresie zimowym, jak również przed dostawaniem się ciepłego powietrza do klimatyzowanego pomieszczenia latem. Kurtyny ELiS T: występują w 3 długościach: 1 m, 1,5 m lub 2 m występują w 3 wersjach: - z wymiennikiem wodnym (W), - z grzałkami elektrycznymi (E), - bez elementów grzejnych tzw. kurtyna zimna (N) przeznaczone są zarówno do montażu poziomego jak i pionowego W- kurtyna z wodnym wymiennikiem ciepła E - kurtyna z grzałkami elektrycznymi N - kurtyna bez wymiennika ciepła ( zimna ) T-W/N/E-1 T-W/N/E-15 T-W/N/E-2 T 3

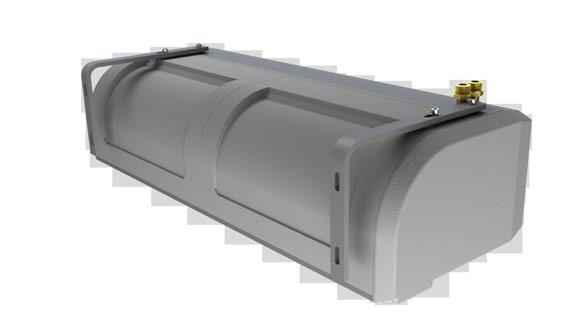

4 KONSTRUKCJA PROSTA KONSTRUKCJA Prosta i lekka konstrukcja urządzenia dzięki połączeniu elementów metalowych z tworzywami sztucznymi. AUTOMATYKA Z BMS Automatyka sterująca umożliwia podłączenia urządzeń do inteligentnego systemu zarządzania budynkiem (BMS). WENTYLATOR POPRZECZNY Wysoka wydajność urządzeń dzięki silnikowi napędzającemu zespół poprzecznych wirników SZEROKI TYPOSZEREG Kurtyny z wymiennikiem wodnym, grzałkami elektrycznymi i bez wkładu grzejnego ( zimne ) dostępne w trzech wymiarach 1 m, 1,5 m i 2 m. Możliwość montażu poziomego i pionowego. ELEMENTY GRZEJNE Kurtyny z grzałkami elektrycznymi wyposażane są w elementy grzejne typu PTC. W kurtynach wodnych zaadaptowano miedziany wymiennik ciepła, na którym osadzone są aluminiowe lamele. T 4

5 WYMIARY Wymiary [mm] T-W/N/E-1 T-W/N/E-15 T-W/N/E-2 A B C D E* * wymiar dotyczy tylko kurtyn T-W A D E* B C DANE TECHNICZNE T-N-1 T-W-1 T-E-1 T-N-15 T-W-15 T-E-15 T-N-2 T-W-2 T-E-2 Wentylator Silnik z wirnikiem poprzecznym Max. strumień przepływu powietrza kurtyny [m 3 /h] Zasilanie kurtyny [V/Hz] 23/5 23/5 3x4/5 23/5 23/5 3x4/5 23/5 23/5 3x4/5 Maksymalny pobór prądu wentylatora [A],39,38,42,4,46,44 Pobór mocy wentylatora [kw] 1,8 1,7 1,9 1,8 2,1 2 IP 21 Maksymalny poziom ciśnienia akustycznego urządzenia* [db(a)] Maksymalny zasięg strumienia powietrza** [m] 4 T-W/E-1 T-W/E-15 T-W/E-2 Nastawa wentylatorów I bieg II bieg III bieg I bieg II bieg III bieg I bieg II bieg III bieg Wydajność [m 3 /h] Pobór prądu wentylatora [A] 1,3 1,5 1,7 1,4 1,6 1,8 1,5 1,7 2 Pobór mocy wentylatora [kw],29,33,38,3,35,4,33,38,44 Poziom ciśnienia akustycznego* [db(a)] T-N-1 T-N-15 T-N-2 Nastawa wentylatorów I bieg II bieg III bieg I bieg II bieg III bieg I bieg II bieg III bieg Wydajność [m 3 /h] Pobór prądu wentylatora [A] 1,4 16 1,8 1,5 1,7 1,9 1,6 1,8 2,1 Pobór mocy wentylatora [kw],31,5,39,33,38,42,35,4,46 Poziom ciśnienia akustycznego* [db(a)] T-W-1 T-W-15 T-W-2 Wymiennik ciepła Cu Al, jednorzędowy Moc grzewcza***[kw] 11,1 2 27,4 Przyrost temperatury powietrza kurtyny (ΔT)***[ C] Maksymalne ciśnienie robocze [MPa] 1,6 Maksymalna temperatura wody grzewczej [ C] 95 Przyłącze [ ] ½ T-E-1 T-E-15 T-E-2 Źródło ciepła 2 x grzejny element PTC 3 x grzejny element PTC 4 x grzejny element PTC Zasilanie [V/Hz] 3x4/5 Prąd znamionowy urządzenia*** [A] 11 16,6 22,4 Moc urządzenia ***[kw] 7,5 11,5 15,5 Przyrost temperatury powietrza kurtyny (ΔT)***[ C] T-N-1 T-W-1 T-E-1 T-N-15 T-W-15 T-E-15 T-N-2 T-W-2 T-E-2 Masa urządzenia [kg] 2,7 22, ,5 31,5 31,5 34,3 37 Masa urządzenia napełnionego wodą [kg] - 22, , ,9 - * Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 5 m 3, w odległości 2 m od urządzenia. ** Zasięg pionowy strumienia izotermicznego, przy prędkości granicznej powyżej 2 m/s. *** T-W przyrost przy temperaturze na wlocie do urządzenia 1ºC dla czynnika 9/7ºC / dla T-E przyrost przy temperaturze na wlocie do urządzenia 1ºC. T 5

6 NOMOGRAMY PRĘDKOŚCI PRZEPŁYWU POWIETRZA T-W-1; T-E-1 T-N-1 1, 12, prędkość powietrza [m/s] 8, 6, 4, 2, prędkość powietrza [m/s] 1, 8, 6, 4, 2,, odległość od wylotu [m], odległość od wylotu [m] T-W-15; T-E-15 T-N-15 1, 12, prędkość powietrza [m/s] 8, 6, 4, 2, prędkość powietrza [m/s] 1, 8, 6, 4, 2,, odległość od wylotu [m], odległość od wylotu [m] T-W-2; T-E-2 T-N-2 1, 12, prędkość powietrza [m/s] 8, 6, 4, 2, prędkość powietrza [m/s] 1, 8, 6, 4, 2,, odległość od wylotu [m], odległość od wylotu [m] bieg 1 bieg 2 bieg 3 T 6

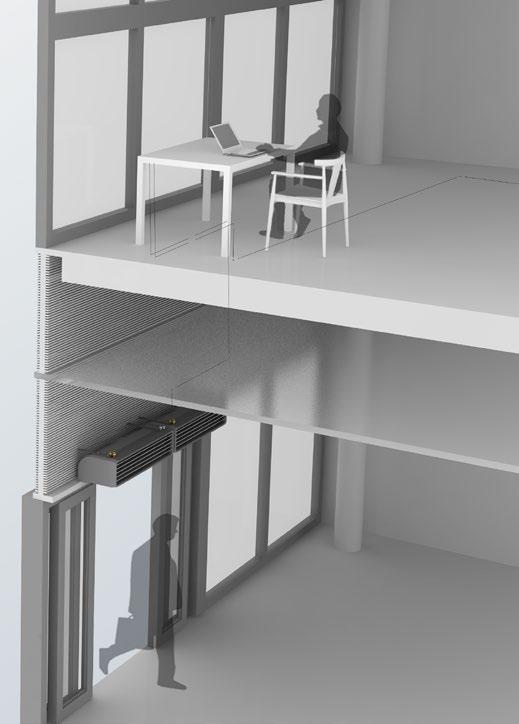

7 MONTAŻ MOŻLIWOŚCI MONTAŻU Możliwość pionowego montażu kurtyn ELiS T za pomocą wsporników. W celu odpowietrzenia kurtyn zamontowanych z lewej strony otworu drzwiowego należy skorzystać z odpowietrznika znajdującego się na kolektorze zbiorczym przy listwie przyłączeniowej w górnej części urządzenia. Kurtyny ELiS posiadają w standardzie uchwyty do montażu za pomocą szpilek. lub Opcjonalna konsola montażowa umożliwia łatwy i szybki montaż kurtyny do przegrody na dwa sposoby. min.,2 m max. - 4 m POPRAWNY MONTAŻ Istotą poprawnej pracy urządzenia jest zapewnienie bariery powietrznej na całej powierzchni otworu. ELiS T przystosowane są do łączenia, dlatego zabezpieczenie szerszych otworów drzwiowych nie stanowi problemu. Niepoprawny montaż względem chronionego otworu może skutkować znacznymi stratami ciepła w porach zimowych oraz stratami chłodu dla pomieszczeń klimatyzowanych latem. T 7

8 PROGRAMOWANIE BMS Kurtyny ELiS T można opcjonalnie wyposażyć w zewnętrzny układ auotmatyki DRV ELiS komunikujący się z systemem BMS (Building Management System). Możliwe jest ustawienie do 32 adresów. Holding Register Data (Zapis i Odczyt) Lp. adres rejestru modbus nazwa parametru Min. Max. Opis 1 x4 CurtainFanSpeedRef 3 Wartość zadana biegu wentylatora dla kurtyny FAN_SPEED Wentylator wyłączony 1 FAN_SPEED1 Załączenie pierwszego biegu wentylatora 2 FAN_SPEED2 Załączenie drugiego biegu wentylatora 3 FAN_SPEED3 Załączenie trzeciego biegu wentylatora 2 x5 CurtainHeatRef 1 Wartość zadana dla termostatu HEAT_OFF Wyłączanie termostatu kurtyny 1 HEAT_ON Załączenie termostatu kurtyny 3 x8 ContactDoor 1 Wartość zadana czujnika drzwiowego DOOR_CLOSE Drzwi zamknięte 1 DOOR_OPEN Drzwi otwarte Inputs Register Data (tylko Odczyt) Lp. adres rejestru modbus nazwa parametru Min. Max. Opis 1 x4 FanSpeed 3 Aktualny bieg wentylatora FAN_SPEED Wentylator wyłączony 1 FAN_SPEED1 Załączenie pierwszego biegu wentylatora 2 FAN_SPEED2 Załączenie drugiego biegu wentylatora 3 FAN_SPEED3 Załączenie trzeciego biegu wentylatora 2 x5 ValveState 2 Aktualny stan zaworu 1 VALVE_CLOSE Zamykanie zaworu 2 VALVE_OPEN Otwieranie zaworu 3 x8 ContactDoor 1 Wartość zadana czujnika drzwiowego DOOR_CLOSE Drzwi zamknięte 1 DOOR_OPEN Drzwi otwarte Parametry komunikacyjne: Nazwa Opis Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji 384 [bps] Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 T 8

9 AUTOMATYKA SRQ2d zawór dwudrogowy z siłownikiem TS termostat pomieszczeniowy z wbudowanym trójstopniowym przełącznikiem zmiany biegów DCet/DCe magnetyczny czujnik drzwiowy SRQ3d zawór trójdrogowy z siłownikiem DCm mechaniczny czujnik drzwiowy Kurtyny ELiS T wyposażone są w standardzie w listwę przyłączeniową umożliwiającą podłączenie: czujnika drzwiowego DCm/DCet, trójstopniowego przełącznika zmiany biegów z termostatem TS. Sterowanie zapewnia podstawowe funkcjonowanie urządzenia. Zadajnikiem nadrzędnym w kurtynach jest czujnik drzwiowy (w przypadku braku należy zastosować zworkę kablową). Przełącznik zmiany biegów, umożliwia wybór jednej z trzech prędkości nadmuchu urządzenia. W przypadku kurtyn z wymiennikiem wodnym termostat odpowiedzialny jest za pracę zaworu. W kurtynach z grzałkami elektrycznymi termostat odpowiedzialny jest za uruchomienie elementów grzejnych. DRV ELiS: Kurtyny ELiS T można wyposażyć w zewnętrzny moduł automatyki umożliwiający podłączenie: czujnika drzwiowego DCm/DCe, trójstopniowego przełącznika zmiany biegów z termostatem TS. W DRV ELiS do dyspozycji są 2 programy pracy: Konfiguracja 1 - to praca kurtyny gdy sygnałem nadrzędnym jest zarówno czujnik drzwiowy jak i termostat z przełącznikiem zmiany biegów, Konfiguracja 2 - to praca kurtyny gdy sygnałem nadrzędnym jest czujnik drzwiowy a termostat z przełącznikiem zmiany biegów odpowiedzialny jest za zmianę prędkości i załączenie sygnału grzania. CECHY: Możliwość stopniowania prędkości obrotowej (trzy stopnie wydajności). Przy współpracy z DRV ELiS możliwość komunikacji z BMS. Rozbudowane konfiguracje pracy dla DRV ELiS. Regulacja pracy wielu urządzeń za pomocą jednego zadajnika dzięki łączeniu urządzeń z wykorzystaniem przewodu i szybkozłączki RJ. ŁĄCZENIE KURTYN: Układ wyposażony został w złącza RJ umożliwiające podłączenie urządzeń do pracy MASTER-SLAVE i sterowanie za pomocą jednego TS i DC do 5 urządzeń. BMS: DRV ELiS można podłączyć do inteligentnego systemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia zapisywanie i odczytywanie parametrów pracy kurtyny (np. prędkości obrotowej). T 9

10 ELEMENTY AUTOMATYKI Kategoria Symbol Wygląd Dane techniczne zawory z siłownikiem SRQ2d zawór dwudrogowy 1/2 z siłownikiem SRQ3d zawór trójdrogowy 1/2 z siłownikiem Stopień ochrony: IP2 Napięcie zasilania: 2 24 V 5/6 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 1,6 MPa Kvs: 3, m 3 /h Montaż: na powrocie czynnika grzewczego z urządzenia Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 18x86x66 mm Stopień ochrony: IP2 Napięcie zasilania: 2 24 V 5/6 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2 MPa Kvs: 3,4 m 3 /h Montaż: na zasilaniu urządzenia czynnikiem grzewczym Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 118x86x66 mm termostat TS termostat pomieszczeniowy z wbudowanym trójstopniowym przełącznikiem zmiany biegów Zakres nastawy temperatury: C Zakres temperatury pracy: o C Stopień ochrony: IP3 Obciążalność styków: indukcyjne 4 A, rezystancyjne 6 A czujniki krańcowe DCet magnetyczny czujnik drzwiowy z szafką przekaźnikową DCe magnetyczny czujnik drzwiowy Zakres temperatur pracy: C Stopień ochrony: IP64 Materiał: tworzywo sztuczne Długość kabla przyłączeniowego: 2 m Zwory: NO Obciążalność styków indukcyjna: 3 A Max. napięcie styków: 23 VAC Max. odległość zwarcia/rozwarcia: 8 mm Zakres temperatur pracy: C Stopień ochrony: IP64 Materiał: tworzywo sztuczne Długość kabla przyłączeniowego: 2 m Zwory: NC Obciążalność styków rezystancyjna:,5 A Max. napięcie styków: 175 VDC Max. odległość zwarcia/rozwarcia: 8 mm DCm mechaniczny czujnik drzwiowy Zakres temperatur pracy: C Stopień ochrony: IP65 Materiał: tworzywo sztuczne Długość kabla przyłączeniowego: brak Zwory: 1xNC i 1xNO Obciążalność styków indukcyjna: 3 A Max. napięcie styków: 3 VAC lub 25 VDC przewody CW przewód do łączenia kurtyn (master - slave) Długość: 3,7 m Złącze: RJ12 T 1

11 SCHEMATY BLOKOWE AUTOMATYKA PODSTAWOWA Listwa przyłączeniowa umożliwia sterowanie: - za pomocą czujnika krańcowego drzwi DCet lub DCm i termostatu z przełącznikiem zmiany biegów TS. SRQ2d SRQ3d lub TS DCm DCet lub min. min. 3,5 mm 2 3,5 mm 2 min. 5,5 mm 2 min. 2,5 mm 2 min. 2x1 mm 2 23V/5Hz min. 3x1 mm 2 23V/5Hz ELiS T-W/N min. 5x6 mm 2 3x4V/5Hz ELiS T-E zasilanie zasilanie AUTOMATYKA ROZSZERZONA DRV ELiS Program pracy umożliwia sterowanie: - za pomocą czujnika krańcowego drzwi DCe lub DCm i termostatu z przełącznikiem zmiany biegów TS. SRQ2d SRQ3d TS DCe DCm lub lub min. 5 1 mm 2 min. min. 3,5 mm 2 3,5 mm 2 min. 5,5 mm 2 min. 2,5 mm 2 min. 3x1 mm 2 23V/5Hz ELiS T-W/N min. 5x6 mm 2 3x4V/5Hz ELiS T-E zasilanie T 11

12 SCHEMATY BLOKOWE AUTOMATYKA ROZSZERZONA DRV ELIS - ŁĄCZENIE KURTYN Możliwe jest łączenie kurtyn ELiS T między sobą. Do urządzenia pierwszego (MASTER) należy podłączyć wszystkie akcesoria sterujące. Przewód (CW z wtykiem RJ12) zapewnia przekazanie sygnałów sterowniczych do dalszych urządzeń - w ten sposób można połączyć ze sobą do 5 urządzeń jednocześnie. MASTER SLAVE SLAVE min. 5 1 mm 2 min. 5 1 mm 2 min. 5 1 mm 2 max. 5 urządzeń RJ12 RJ12 RJ12 min. 3x1 mm 2 23V/5Hz ELiS T-W/N min. 5x6 mm 2 3x4V/5Hz ELiS T-E min. 3x1 mm 2 23V/5Hz ELiS T-W/N min. 5x6 mm 2 3x4V/5Hz ELiS T-E min. 3x1 mm 2 23V/5Hz ELiS T-W/N min. 5x6 mm 2 3x4V/5Hz ELiS T-E zasilanie zasilanie zasilanie SRQ2d SRQ3d TS DCm DCe lub lub min. min. 3,5 mm 2 3,5 mm 2 min. 5,5 mm 2 min. 2,5 mm 2 T 12

13 MOCE GRZEWCZE ELiS T Z WYMIENNIKIEM WODNYM ELiS T 1 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1 / Tw2 = 9/7 o C Tw1 / Tw2 = 8/6 o C 11,7/12,3/12,9 516/544/571 1,7/1,8/2 18/17,5/17 9,8/1,3/1,8 43/454/476 1,2/1,4/1,5 15/14,5/14 5 1,9/11,5/12 48/57/531 1,5/1,6/1,8 22/21,5/21 9/9,5/9,9 394/415/436 1,1/1,2/1,3 19/18,5/ /21/23 1,1/1,6/11,1 444/469/492 1,3/1,4/1,5 25,5/25/24,5 8,1/8,6/9 357/377/395,9/1/1,1 22,5/22/21,5 15 9,3/9,8/1,2 48/43/451 1,1/1,2/1,3 29/28,5/28 7,3/7,7/8,1 321/338/355,7/,8/,9 26/25,5/25 2 8,4/8,9/9,3 372/392/411,9/1/1,1 33/32,5/32 6,5/6,8/7,1 283/299/314,6/,6/,7 3/29,5/29 Tw1 / Tw2 = 7/5 o C Tw1 / Tw2 = 6/4 o C 7,8/8,3/8,7 342/361/379,8/,9/1 12/11,5/11 5,7/6/6,3 248/262/276,5/,5/,6 9/8,5/8 5 7/7,4/7,7 35/322/338,7/,8/,8 16/15,5/15 4,8/5/5,3 27/22/232,4/,4/,4 12,5/12/11,5 1 19/21/23 6,1/6,5/6,8 267/282/296,5/,6/,7 19,5/19/18,5 3,7/3,9/4,2 159/172/183,2/,3/,3 16/15,5/ ,2/5,5/5,8 229/242/254,4/,5/,5 23/22,5/22 1,9/2/2,1 85/87/89,1/,1/,1 18,5/18/17,5 2 4,3/4,6/4,8 188/199/21,3/,3/,4 27/26,5/26 1,6/1,6/1,7 7/71/73,1/,1/,1 22,5/22/22 Tw1 / Tw2 = 7/4 o C Tw1 / Tw2 = 5/4 o C 4,7/5,1/5,4 135/148/158,2/,2/,2 7,5/7/6,5 6,3/6,7/7 549/579/68 2,1/2,3/2,5 1/9,5/9 5 2,8/2,8/2,9 8/82/84,1/,1/,1 9,5/9/8,5 5,5/5,8/6,1 475/52/527 1,6/1,8/1,9 13,5/13/12,5 1 19/21/23 2,4/2,5/2,6 7/71/73,1/,1/,1 13,5/13/12,5 4,6/4,9/5,1 41/423/444 1,2/1,3/1,4 17/16,5/ ,1/2,1/2,1 6/61/62,1/,1/,1 18,5/18/17,5 3,7/3,9/4,1 324/343/36,8/,8/1 21/2,5/2 2 1,7/1,8/1,8 5/51/52,1/,1/,1 23/22,5/22 2,8/3/3,1 244/259/272,5/,5/,6 25/24,5/24 ELiS T 15 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1 / Tw2 = 9/7 o C Tw1 / Tw2 = 8/6 o C 2,6/21,9/23,2 97/968/126 5,8/6,5/7,2 19,5/18,5/17,5 17,5/18,7/19,8 769/821/87 4,4/4,9/5,5 17/16/ ,2/2,5/21,7 848/95/959 5,1/5,8/6,4 23/22/21 16,2/17,3/18,3 71/758/82 3,8/4,3/4,7 2,5/19,5/18,5 1 31/35/39 17,9/19,1/2,2 789/842/892 4,5/5/5,6 27/26/25 14,8/15,8/16,7 65/694/735 3,2/3,6/4 24,5/23,5/22, ,5/17,7/18,7 73/779/824 3,9/4,4/4,8 31/3/29 13,4/14,3/15,2 591/63/667 2,7/3,1/3,4 28/27/ ,2/16,2/17,2 67/715/757 3,3/3,7/4,1 34,5/33,5/32,5 12,1/12,9/13,6 53/566/599 2,2/2,5/2,8 32/31/3 Tw1 / Tw2 = 7/5 o C Tw1 / Tw2 = 6/4 o C 14,4/15,4/16,3 631/674/714 3,2/3,6/4 14/13/12 11,3/12/12,8 492/525/556 2,1/2,4/2,6 11/1/9 5 13,1/13,9/14,8 572/61/646 2,6/3/3,3 18/17/16 9,9/1,6/11,2 431/46/487 1,7/1,9/2,1 15/14/ /35/39 11,7/12,5/13,2 511/546/578 2,2/2,4/2,7 22/21/2 8,5/9/9,6 369/394/417 1,3/1,4/1,6 18,5/17,5/16,5 15 1,3/11/11,6 45/481/59 1,7/1,9/2,1 25,5/24,5/23,5 7/7,5/7,9 35/327/346,9/1/1,1 22,5/21,5/2,5 2 8,9/9,5/1 389/415/439 1,3/1,5/1,6 29,5/28,5/27,5 5,5/5,9/6,2 239/256/272,6/,7/,7 26/25/24 Tw1 / Tw2 = 7/4 o C Tw1 / Tw2 = 5/4 o C 11,31/12,9/12,8 329/352/373 1/1,12/1,25 11/1/9 11,3/12,7/12,79 983/15/1113 7,45/8,39/9,32 11/1/9 5 9,88/1,56/11,19 288/37/326,8/,9/1 15/14/13 9,92/1,6/11,22 863/922/977 5,88/6,62/7,35 15/14/ /35/39 8,39/9/9,53 244/262/278,6/,66/,8 18,5/17,5/16,5 8,53/9,11/9,65 742/793/839 4,47/5/5,59 18,5/17,5/16,5 15 6,82/7,33/7,8 198/213/227,4/,5/,5 22/21/2 7,13/7,61/8,6 62/662/71 3,23/3,64/4 22/21/2 2 4,93/5,42/5,85 143/158/17,2/,3/,3 25/24/23 5,7/6,9/6,45 496/53/561 2,16/2,43/2,7 26/25/24 ELiS T 2 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1 / Tw2 = 9/7 o C Tw1 / Tw2 = 8/6 o C 23,5/28/31,4 137/1234/1387 8,5/11,7/14,5 23/2/18 2,2/24/26,9 885/152/1183 6,5/9/11,1 19/17/ /26,2/29,4 972/1155/1299 7,5/1,3/12,8 27/24/22 18,6/22,2/24,9 819/974/195 5,7/7,8/9,6 23,5/21/19,5 1 3/41/51 2,5/24,4/27,4 96/177/1211 6,6/9,1/11,3 3/27/26 17,1/2,4/22,9 753/895/15 4,9/6,7/8,2 27/24,5/ /22,6/25,4 84/998/1122 5,8/7,9/9,8 34/31/29 15,6/18,6/2,8 686/815/916 4,1/5,6/7 3/28/ ,5/2,8/23,4 774/919/133 5/6,8/8,4 38/35/33 14,1/16,7/18,8 619/735/826 3,4/4,7/5,8 33,5/32/3,5 Tw1 / Tw2 = 7/5 o C Tw1 / Tw2 = 6/4 o C 16,8/19,9/22,4 733/872/98 4,8/6,6/8,1 16,5/14,5/12,5 13,3/15,8/17,8 581/69/776 3,3/4,5/5,5 13/11,5/1 5 15,2/18,1/2,6 667/792/891 4/5,5/6,8 2/18/16 11,8/14/15,7 513/61/686 2,6/3,6/4,4 16,5/15/14 1 3/41/51 13,7/16,3/18,3 6/713/81 3,3/4,6/5,6 23,5/21,5/2,5 1,2/12,1/13,6 445/529/595 2/2,7/3,4 2/19/ ,2/14,5/16,2 532/632/71 2,7/3,7/4,5 27/25/24 8,6/1,2/11,5 376/447/52 1,5/2/2,5 23,5/22,5/21,5 2 1,6/12,6/14,4 464/551/619 2,1/2,9/3,5 3,5/28,5/27,5 7/8,3/9,4 34/362/48 1/1,4/1,7 26,5/25,5/25 Tw1 / Tw2 = 7/4 o C Tw1 / Tw2 = 5/4 o C 13,7/16,3/18,3 399/474/533 1,6/2,2/2,8 13,5/11,5/1,5 13/15,5/17,4 113/1345/ /15,2/18,8 12,5/11/1 5 12,1/14,4/16,2 353/42/472 1,3/1,8/2,2 17/15/14 11,5/13,6/15,3 997/1186/1334 8,8/12/15 16/14,5/14 1 3/41/51 1,5/12,5/14,1 36/365/41 1/1,4/1,7 2/19/18 9,9/11,8/13,3 862/125/1153 6,8/9,3/11,5 2/18,5/17,5 15 8,9/1,6/11,9 258/38/347,8/1/1,3 23,5/22,5/21,5 8,4/9,9/11,2 726/864/971 5/6,8/8,4 23/22/21 2 7,1/8,6/9,7 27/249/281,5/,7/,9 27/26/25 6,8/8/9 589/7/786 3,4/4,7/5,8 26,5/25,5/24,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku T 13

14 MOCE GRZEWCZE ELIS T Z GRZAŁKAMI ELEKTRYCZNYMI T-E-1 T-E-15 T-E-2 Zasilanie [V/Hz] 3x4/5 Prąd znamionowy urządzenia [A]* 11 16,6 22,4 Moc grzewcza [kw]* 7,5 11,5 15,5 Przyrost temperatury powietrza kurtyny (ΔT)*[ C] * przy temperaturze na wlocie do urządzenia 1 o C T 14

15 NOTATNIK T 15
