SPIS TREŚCI. 1. Wstęp. 2. Dane ogólne. 3. Charakterystyka ujęć znajdujących się w sąsiedztwie dokumentowanego ujęcia. 4. Opis wykonanych prac i badań

Transkrypt

1

2 2 KARTA INFORMACYJNA DOKUMENTACJI HYDROGEOLOGICZNEJ USTALAJĄCEJ ZASOBY EKSPLOATACYJNE UJĘCIA WÓD PODZIEMNYCH NIE BĘDĄCYCH KOPALINAMI. Tytuł dokumentacji : Dokumentacja hydrogeologiczna ujęcia wód podziemnych z utworów czwartorzędowych ustalająca wydajność eksploatacyjną studni nr 1 w Kowalewku Gm. Strzegowo, pow. mławski, woj. mazowieckie, dla potrzeb grupowego wodociągu gminnego. Podstawa wykonania prac: Projekt prac hydrogeologicznych na wykonanie dwóch otworów rozpoznawczych - studziennych w m. Kowalewko gm. Strzegowo,pow. mławski, woj. mazowieckie dla potrzeb grupowego wodociągu gminnego zatwierdzony decyzją Marszałka Województwa Mazowieckiego Nr 214/11/PS.G z dn. 19 sierpnia 2011r. Znak PSII MB. WYKONAWCA: Janusz Graberski Zakład Studniarski Borki Kramsk pow. Konin Zamawiający : Gmina Strzegowo Plac Wolności Strzegowo Okres realizacji: roboty wiertnicze r. miejscowość : Kowalewko gmina : Strzegowo powiat: mławski województwo : mazowieckie zlewnia rzeki : Wkry Region wodny : środkowej Wisły Regionalny Zarząd Gospodarki Wodnej Zarząd Zlewni Wisły Mazowieckiej w Warszawie ul. Zarzecze 13B Zbiornik wód podziemnych :porowy zakryty Arkusz mapy hydrogeologicznej Polski ark. Strzegowo Osada nr 358 PołoŜenie ujęcia w państwowym układzie współrzędnych : Współrzędne w układzie 2000 Studnia nr 1 x = ,43 y = ,01 Rzędna ujęcia 129,29 m n.p.m., układ odniesienia Kronsztadt 60 Stratygrafia pięter wodonośnych objętych ustaleniem zasobów : czwartorzęd Zasoby eksploatacyjne ustalone według stanu rozpoznania hydrodynamicznego na : Październik 2011r. Zasoby eksploatacyjne ujęcia Depresja zwierciadła wody na ujęciu Qe = 60,0 m³/h w warstwie wodonośnej W otworach Liczba otworów 1 Sw = brak danych 8,0 Klasa jakości wody brak danych Typ chemiczny brak danych Mineralizacja brak danych Obszar zasobowy o powierzchni 6,55 km przedstawiony w zał. 1 Autor dokumentacji : Janusz Merchel nr upr. geologicznych V 1256 Strzegowo, listopad 2011 r.

3 3 1. Wstęp SPIS TREŚCI 2. Dane ogólne 3. Charakterystyka ujęć znajdujących się w sąsiedztwie dokumentowanego ujęcia 4. Opis wykonanych prac i badań 4.1. Prace wiertnicze 4.2. Wyniki próbnego pompowania 4.3. Jakość wody 5. Charakterystyka terenu badań 5.1. Morfologia i hydrografia 5.2. Budowa geologiczna 5.3. Warunki hydrogeologiczne 6. Obliczenia hydrogeologiczne Obliczenie współczynnika filtracji studni nr Obszar zasilania i obszar zasobowy kierunki i prędkość dopływu wody do ujęcia 6.3. Określenie dopuszczalnej wydajności studni oraz ewentualnych okresowych zmian w wydajności ujęcia Prognoza trwałości składu fizyko chemicznego i bakteriologicznego wód 6.5. Analiza wpływu zagospodarowania zasobów eksploatacyjnych ujęcia na środowisko w tym prognoza współdziałania z istniejącymi ujęciami wód podziemnych Strefa ochronna ujęcia. 7. Wytyczne sposobu eksploatacji ujęcia. 8. Ocena stopnia osiągnięcia załoŝeń projektowych. 9. Wnioski i zalecenia. 10. Literatura

4 4 SPIS ZAŁĄCZNIKÓW - Mapa dokumentacyjna na podkładzie topograficznym ujęcia Zał. nr 1 wód podziemnych Kowalewko gm. Strzegowo - Mapa sytuacyjno wysokościowa Kowalewko z lokalizacją studni nr 1 skala 1 : Zał. nr 2 ( inwentaryzacja geodezyjna) - Zbiorcze zestawienie wyników wiercenia (karta otworu Zał. nr 3 Wiertniczego) nr 1 - Wykres zaleŝności pomiędzy wydajnością Q a depresją S Zał. nr 4 studni nr 1 ujęcia Kowalewko gm.strzegowo - Wykres zachowania się dynamicznego zachowania Zał. nr 5 wody podczas próbnego pompowania studni nr 1 ujęcia Kowalewko gm. Strzegowo - Wynik analizy wody studni nr 1 Zał. nr 6 - Decyzja nr 214/11/PS.G zatwierdzająca Projekt prac Zał. nr 7 geologicznych na wykonanie dwóch otworów rozpoznawczo - studziennych w m. Kowalewko gm. Strzegowo - Przekrój hydrogeologiczny Zał. nr 8 - Wycinek mapy hydrogeologicznej ark. Strzegowo Osada Zał. nr 9 z lokalizacją ujęcia

5 5 1. WSTĘP Niniejszą dokumentację wykonano na zlecenie Gminy Strzegowo w ramach wygranego przetargu nieograniczonego, w skład którego wchodziło wykonanie studni nr 1 wraz z Dokumentacją hydrogeologiczną na potrzeby wodociągu gminnego w miejscowości Kowalewko gm. Strzegowo, pow. mławski. Celem opracowania jest zestawienie i udokumentowanie wyników prac geologicznych związanych z wykonaniem studni nr 1 dla potrzeb wodociągu gminnego w m. Kowalewko. Roboty prowadzone były na podstawie Projekt prac geologicznych zatwierdzony decyzją nr 214/11 PŚG z dn. 19 sierpnia 2011 r. znak PS II 7430/25/2011 MB wydaną przez Urząd Marszałkowski Województwa Mazowieckiego w Warszawie Departament Środowiska Decyzja nr 65/09/PSG z dnia r. znak PŚ II/MB/7520 6/09. Wykonawcą robót był Janusz Graberski Zakład Studniarski, Borki 2, Kramsk, pow. Konin. Dokumentowany otwór studzienny nr 1 zlokalizowany jest na terenie działki nr 306 grunty wsi Kowalewko Gm. Strzegowo, pow. mławski stanowiący własność Gminy. Dokumentowany otwór nr 1 stanowił będzie pierwszy otwór na terenie ujęcia gminnego w m. Kowalewko Gm. Strzegowo. Dokumentację wykonano stosownie do wymagań Ustawy z dnia 4 lutego 1994r. Prawo geologiczne i górnicze Dz. U. nr 27 poz.96 tekst jednolity Dz. U nr 228 poz z 2005r. z późniejszymi zmianami oraz Rozporządzeniem Ministra Środowiska z dn. 3 października 2005r. w sprawie szczegółowych wymagań jakim powinny odpowiadać dokumentacje hydrogeologiczne i geologiczno inŝynierskie (Dz. U. nr 201 poz. 1673). Dokumentowany otwór nr 1 stanowił będzie pierwszy otwór na terenie ujęcia gminnego w m. Kowalewko Gm. Strzegowo. Biorąc pod uwagę otrzymane parametry hydrogeologiczne oraz wzrost zapotrzebowania na wodę w tym rejonie Inwestor zdecydował się na budowę ujęcia wraz ze stacją uzdatniania wody w tym rejonie. Studnia nr 1 będzie pierwszym otworem na terenie ujęcia. 2. DANE OGÓLNE WYKONAWCA: Janusz Graberski Zakład Studniarski Borki Kramsk pow. Konin Zamawiający : Gmina Strzegowo Plac Wolności Strzegowo Okres realizacji: roboty wiertnicze r. miejscowość : Kowalewko gmina : Strzegowo powiat: mławski województwo : mazowieckie zlewnia rzeki : Wkry PołoŜenie studni nr 1 określają poniŝsze dane: Rzędna terenu : 129,29 m n. p.m. poziom odniesienia Kronsztadt 60

6 6 Współrzędne topograficzne : Studnia nr 1 x = ,43 y = ,01 Przeznaczenie wody : zaopatrzenie w wodę wodociągu gminnego w wodę. Wymogi co do jakości wody : woda powinna odpowiadać normie przewidzianej dla wód pitnych zawartych w Rozporządzeniu Ministra Zdrowia z dnia r. (Dz. U. Nr. 61 poz.417) z póŝniejszymi zmianami Dokumentowana studnia będzie pierwszym otworem wykonanym dla potrzeb wodociągu grupowego w m. Kowalewko. 3. CHARAKTERYSTYKA UJĘĆ ZNAJDUJĄCYCH SIĘ W SĄSIEDZTWIE DOKUMENTOWANEGO UJĘCIA. Na dzień opracowania dokumentacji na terenie Gminy Strzegowo funkcjonują dwa ujęcia wód podziemnych ujęcie Podkrytki składające się z dwóch studni. Zasoby eksploatacyjnym ujęcia wynoszą 147 m ³/h leŝące na południowy wschód w odległości ca 7 km i ujecie w Unierzyszu o zasobach eksploatacyjnych 100 m ³/h leŝące na południowy zachód w odległości ca 15 km. 4. OPIS WYKONANYCH PRAC I BADAŃ 4.1. Prace wiertnicze Prace wiertnicze związane z wykonaniem otworu studziennego nr 1 zostały wykonane na podstawie : Projekt prac geologicznych na wykonanie dwóch otworów rozpoznawczo studziennych w miejscowości Kowalewko gm. Strzegowo pow. mławski. Woj. mazowieckie dla potrzeb grupowego wodociągu gminnego. Wykonawcą robót był - Janusz Graberski Zakład Studniarski Borki 2, Kramsk pow. Konin w okresie od r. do r. Wiercenie studni nr 1 poprzedzone zostało wykonaniem wiercenia pilotaŝowego o średnicy 143 mm do gł. 78,0 m z prawym obiegiem płuczki. Studnia nr 1 została wykonana systemem obrotowym z lewym obiegiem płuczki wodnej - urządzeniem wiertniczym Wirth. Wiercenie studni nr 1 rozpoczęto w rurach Ø 20 ( 508mm ) rura konduktor, którą obsadzono na głębokości 10,0m p.p.t.,dalsze wiercenie kontynuowano bez rurowo obrotowo świdrem grabkowym Ø 470mm świdrem gryzerem do głębokości 48m. W trakcie wiercenia pobrano próbki gruntu do znormalizowanych skrzynek drewnianych. Próby gruntu pobrane zostały z kaŝdej wyróŝniającej się warstwy, z warstw o duŝej miąŝszości co 2 mb zaś z warstwy wodonośnej co 1 mb.

7 7 Po zakończeniu wiercenia i przygotowaniu otworu do filtrowania w otworze został zabudowany filtr studzienny szczelinowy kolumnowy wykonany z rur PCV DN 300 o następujących wymiarach : - rura podfiltrowa DN 300 o dł. 4,25 mb w przelocie 47,25 43,0 m p.p.t - część robocza DN 300 o dł. 16,0mb jest to filtr szczelinowy, szerokość szczeliny 5 mm, owinięty siatką nylon nr 10 w przelocie 43,0 27,0 m p.p.t. - rura nadfiltrowa DN 300mm o dł. 28,40 mb wyprowadzona nad powierzchnię terenu. Filtr posadowiono na gł. 47,25,0 m p.p.t. Po posadowieniu filtra na podsypce piaskowej przystąpiono do wykonania obsypki filtracyjnej o uziarnieniu 0,8 2,0 mm, którą wykonano w przelocie 47,25 17,0 m p.p.t. Następnie przystąpiono do wykonania uszczelnienia compactonitem, które wykonano w przelocie 27,0 10,0 m p.p.t. w przelocie od 10,0 6,0 wykonano przybitę piaskową celem przyciśnięcia compaktonitu. Następnie przystąpiono do wyciągnięcia kolumny rur Ø 508 mm z równoczesnym wypełnieniem przestrzeni pomiędzy ścianą otworu a rurą nadfiltrową urobkiem rodzimym ( gliniastym ) Wyniki próbnego pompowania Próbne pompowanie przeprowadzono w dwóch fazach: - pompowanie oczyszczające, - pompowanie pomiarowe. Pompowanie oczyszczające miało na celu oczyszczenie strefy przy otworowej z zawiesiny pylastej dla polepszenia dróg filtracji wody do otworu oraz przygotowanie otworu do pompowania pomiarowego i eksploatacji. Pompowanie oczyszczające trwało do otrzymania całkowicie czystej i klarownej wody. Po zakończeniu pompowania oczyszczającego wykonano chlorowanie studni, polegało ono na wlaniu do otworu środka odkaŝającego podchlorynu sodu. Pod działaniem środka otwór pozostawał przez okres 48 godz. Po zakończeniu dezynfekcji przystąpiono do pompowania pomiarowego. Pompowanie pomiarowe miało na celu: - sprawdzenie pracy studni w warunkach zbliŝonych do warunków eksploatacyjnych, - uzyskanie danych do obliczeń parametrów hydrogeologicznych, średniego współczynnika filtracji i wydajności eksploatacyjnej, wydajności maksymalnej, odpowiadającym wydajności depresjom oraz zasięgu leja depresji, - dostarczenie danych o składzie fizykochemicznym i bakteriologicznym wody oraz ustalenie przydatności ujętej warstwy wodonośnej do zamierzonych celów eksploatacyjnych. Pomiarów zalegania zwierciadła wody w otworze dokonywano za pomocą świstawki hydrogeologicznej zaś pomiarów wydajności dokonywano za pomocą wodomierza. Podczas pompowania pomiarowego pomiarów zalegania zwierciadła wody w otworze dokonywano z następującą częstotliwością, rozpoczęcie kaŝdego stopnia dynamicznego pierwsze 4 ry pomiary co 15 minut, a następnie pomiary co 1 godz. Próbne pompowanie pomiarowe przeprowadzono na trzech stopniach dynamicznych. Przed rozpoczęciem pompowania studni pomierzono zaleganie zwierciadła wody, które zalegało w studni nr 1 na gł. 8,20 m n.p.t.

8 8 Uzyskane wyniki próbnego pompowania studni nr 1 przedstawia poniŝsza tabela.: Wydajność Q [m³/ h] Studni nr 1 Depresja S [m] Studni nr 1 Czas pompowania t w godz. studni nr 1 Wydajność jednostkowa q [m³/ 1ms] studni nr 1 Q1 =24,0 S1 =3,20 t = 24 q1 = 7,50 Q2 = 48,0 S2 = 6,40 t = 24 q2 = 7,50 Q3 = 72,0 S3 = 9,69 t = 24 q3 = 7,50 Pompowanie pomiarowe studni nr 1 rozpoczęto w dniu r. godz i zakończono w dniu r. godz Zwierciadło wody w otworze przed rozpoczęciem pompowania zalegało na głębokości 8,20 m p.p.t.. Po zakończeniu próbnego pompowania zwierciadło wody powracało do stanu pierwotnego po upływie 5 godz Jakość wody Podczas próbnego pompowania studni nr 1 w dniu r. pobrano próbę wody do badań fizykochemicznych i bakteriologicznych. Próbę wody do w/w badań pobrał pracownik Powiatowej Stacji Sanitarno Epidemiologicznej z Ciechanowa. Badanie zostało wykonane w Powiatowej Stacji Sanitarno Epidemiologicznej w Ciechanowie. Jak wykazało badanie fizykochemiczne, woda w odwierconej studni charakteryzuje się podwyŝszoną : Mętnością NTU norma 1 wynik 18 śelazo ogólne norma mg/dm ³ 200 wynik 300 Mangan norma mg/dm ³ 50 wynik CHARAKTERYSTYKA TERENU BADAŃ 5.1. Morfologia i hydrografia Dokumentowany teren występuje w obrębie wysoczyzny Północno Mazowieckiej wg. J. Kondrackiego. Obszar stanowiący fragment wysoczyzny morenowej zbudowany jest przy powierzchni z glin zwałowych i piasków wodnolodowcowych zlodowacenia środkowo polskiego. Wody powierzchniowe odprowadzane są rowem melioracyjnym, które są doprowadzane do doliny rzeki Wkry, która przepływa w odległości ca 7 km. Dokumentowane ujecie połoŝone jest w dorzeczu rzeki Wkry Budowa geologiczna Dokumentowany teren wg. szczegółowej Mapy Geologicznej Polski miąŝszość utworów czwartorzędowych wynosi około 105 m.

9 9 Czwartorzęd reprezentowany jest przez osady wodnolodowcowe zalegające na osadach akumulacji lodowcowej z okresu zlodowacenia środkowo polskiego. Utwory czwartorzędowe reprezentowane są przez gliny zwałowe, piaski o róŝnej granulacji i pyły piaszczyste i iły. W miejscu wykonanego wiercenia studni nr 1 stwierdzono następujący profil geologiczny z otworu pilotaŝowego do gł. 78,0 m p.p.t oraz odwiertu studziennego o gł. 48,0 m - 0,0-0,4 gleba szara - 0,4-10,0 glina zwałowa Ŝółta - 10,0-17,0 glina piaszczysta szara - 17,0-26,0 piasek drobnoziarnisty pylasty Ŝółty - 26,0-36,0 piasek drobnoziarnisty jasno Ŝółty - 36,0-39,0 piasek drobnoziarnisty jasno szary - 39,0-43,0 piasek drobnoziarnisty z dom. pyły szary - 43,0 49,0 pył piaszczysty zielony - 49,0 78,0 ił szaro zielony Czwartorzęd 5.3. Warunki hydrogeologiczne Na dokumentowanym terenie występuje jeden uŝytkowy poziom. W studni nr 1 napotkano jedną warstwę wodonośną zalegając na gł. 17,0 43,0 m p.p.t. Warstwa ta w stropowej i spągowej części wykształcona jest w formie piasków drobnoziarnistych pylastych, stropowa część warstwy posiada kolor Ŝółty, spągowa jest koloru szarego. Środkową część warstwy wodonośnej budują piaski drobnoziarniste Ŝółte przechodzące w piaski koloru szarego. Warstwa wodonośna charakteryzuje się napiętym zwierciadłem wody. Zwierciadło wody nawiercone na gł. 17,0 m p.p.t. ustabilizowane na gł. 8,20 p.p.t. Współczynnik filtracji wynosi od 0, m/sek., q wynosi 7,5 m³/h1ms. Na podstawie dotychczas wykonywanych analiz wody z istniejącej studni naleŝy stwierdzić, Ŝe woda w istniejącej studni posiada ponadnormatywną zawartość w zakresie : mętności, Ŝelaza, manganu. 6. OBLICZENIA HYDROGEOLGICZNE 6.1. Obliczenie współczynnika filtracji dla studni nr 1 a) Obliczenie współczynnika filtracji k z pompowania pojedynczego studni dla schematu filtracji ustalonej wg. wzoru Dupuit a Poradnik Hydrogeologia wyd. z 1971 r. wzór nr 104 R 0,366 Q lg k r 1 = x mxs b

10 10 Dane do obliczeń : Q - wydajności w [ m ³/h] Q1 = 24,0m ³/ h Q2 = 48,0 m ³/ h Q3 = 72,0m³/ h R = 3000 x s k r promień studni z obsypką 0,235 m s depresja w [ m ] S1 =3,20 m s2 = 6,40 m s3 = 9,60 m l- długość części roboczej filtra [m] - 16,0 m m miąŝszość warstwy wodonośnej = 26,0 m m 26,0 l = 16,0 = 1,625 b = 0,85 R1 = 3000 x 2,85 k = 82,6 m R2 = 3000 x 6,0 k = 176,3 m R3 = 3000 x 8,9 k = 272,9 m 82,6 0,366 x 24,0 x lg 0,235 1 k1 = 26,0 x 3,20 x 0,85 = 0, m/sek 176,3 0,366 x 48,0 x lg 0,235 1 k2 = 26,0 x 6,4 x 0,85 = 0, m/sek 272,9 0,366 x 72,0 x lg 0,235 1 k3 = 26,0 x 9,60 x 0,85 = 0, m/sek k1+ k2 + k3 0, , , ksr = = = 0, m / sek = 3 3 = 0,350352m / h = 8,408448m / d b) obliczanie maksymalnej wydajności studni Q max = F x Vdop F powierzchnia filtra z opsypką: F = Π x d x l d - średnica filtra z obsybką = 0,470m l - długość części roboczej filtra = 16,0 m F = 3,14 x 0,47 x 16,0 = 23,61 m² Vdop dopuszczalną prędkość wlotową do filtra obliczono wzorem Abramowa : 3 Vdop. = 65 K 3 Vdop. = 65 8, = 5,507 m/h

11 11 Qmax = 23,61 x 5,507 = 130,0 m 3 /h c) obliczenie średniej wydajności jednostkowej qśr.: q1 + q2 + q3 7,5 + 7,5 + 7,5 3 qsr = = = 7,5m / h1ms 3 3 Jako wydajność eksploatacyjną studni nr 1 na ujęciu w m. Kowalewko przyjmuje się wydajność w wysokości 60,0 m ³/h, kierujący zasadą nie obniŝenia zw. wody poniŝej stropu warstwy wodonosnej. Obliczenie depresji eksploatacyjnej se przy Qe = 60,0 m ³/h. Se = Qe 60,0 qśr. = 7,5 = 8,0 m Obliczenie zasięgu leja depresji Re przy: Qe = 60,0 m³/h Re = 3000 x se x k Re = 3000 x 8,0 x 0, ,0 m 6.2 Obszar zasilania i obszar zasobowy kierunki i prędkości dopływu wody do ujęcia Dane do obliczeń MiąŜszość warstwy wodonośnej [ m ] Studnia nr 1 m1 = 26,0 współczynnik filtracji k 8,408 [m/d] ne = 0,31 jako f(k) z wykresu B. Kozerski, zamieszczonego w Hydrogeologii Ogólnej Z. Pazdro, wyd. III In = 0,002 przyjęty z archiwalnych wierceń Firma Trzody Miaczyn DuŜy, Miaczyn PGR, Zurominek a podany w projekcie prac geologicznych a jego kierunek jest ze wschodu na zachód. Q = wydatek ujęcia 60,0 m ³ /h = 1440 m³/d Granica obszaru zasilania i obszaru zasobowego ujęcia. Do obliczeń szerokości obszaru zasilania ujęć stosowany jest wzór Q B = [m] k m In 1440 B = 8,408 x 26,0 x 0, ,0 m - szerokość obszaru zasilania na wysokości ujęcia wynosi: B 3294,0 B' = = 1647, 0m odległość od punktu naturalnego na dopływie xo: B xo = 3294,0 = 525, 0m 2 π 6,28 Dla orientacji obliczono zasięg obszaru z którego woda dopływać będzie do ujęcia w przeciągu 25 lat w warunkach niezakłóconych eksploatacją.

12 12 Droga przepływu wody wyniesie L = U x t Dane do obliczeń : U prędkość efektywna przepływu wód kx In U = ne k- średni współczynnik filtracji m/d = 8,408 In- spadek hydrauliczny = 0,002 ne- porowatość efektywna = 0,31 t czas 25 lat 8,408 x 0,002 U = 0,31 = 0,054 L= 0,054 x 365 x ,0 m Mając określony obszar spływu wód do ujęcia, na kierunku przepływu odległości odpowiadającej zakłada danemu czasowi przepływu. Odległość ta obliczamy przy pomocy następującego wzoru: L + L/L +8 xo) So lub Su = 2 Odległość 25 letniego dopływu wody w górę So strumienia : ( L + 8 xo) L + L 493, ,0(493,0 + 8x525,0) So = = = 1007, 0m 2 2 Odległość 25 letniego dopływu wody w dół Su strumienia : L L( L + 8 xo) ( x525 Su = = = 514, 0m 2 2 Obszar zasobowy ujęcia to fragment zbiornika określony zasięgiem spływu wód podziemnych do ujęcia w obrębie którego formuje się zasadnicza część (50 70%) zasobów eksploatacyjnych. Jego powierzchnia wyznaczona w oparciu o wielkość modułu zasilania. Mz = 110,0m³/d/km². Skala 1 : dane z arkusza 368 Strzegowo Osada. 0,5x60,0 Fz = = 6,55km 4,58 2 Za obszar zasobowy przyjmuje się powierzchnię wyznaczoną w oparciu o moduł zasilania Określenie dopuszczalnej wydajności studni oraz ewentualnych okresowych zmian w wydajności ujęcia. Z dokumentowanego ujęcia ze studni nr 1 Inwestor moŝe pobierać wodę w ilości od 83,0 60,0 m ³/h zgodnie z ustaloną wydajnością eksploatacyjną. Studnia nr 1 będzie eksploatowana jako studnia podstawowa. NaleŜy zaznaczyć, Ŝe ujecie wiejskie pracuje nierównomiernie, największe zapotrzebowanie na wodę występuje w okresie późnej wiosny i lata, najmniejsze w okresie późnojesiennym i zimowym. Dla zrównowaŝenia rozbiorów wody aktualnie SUW zostają wybudowane zbiorniki

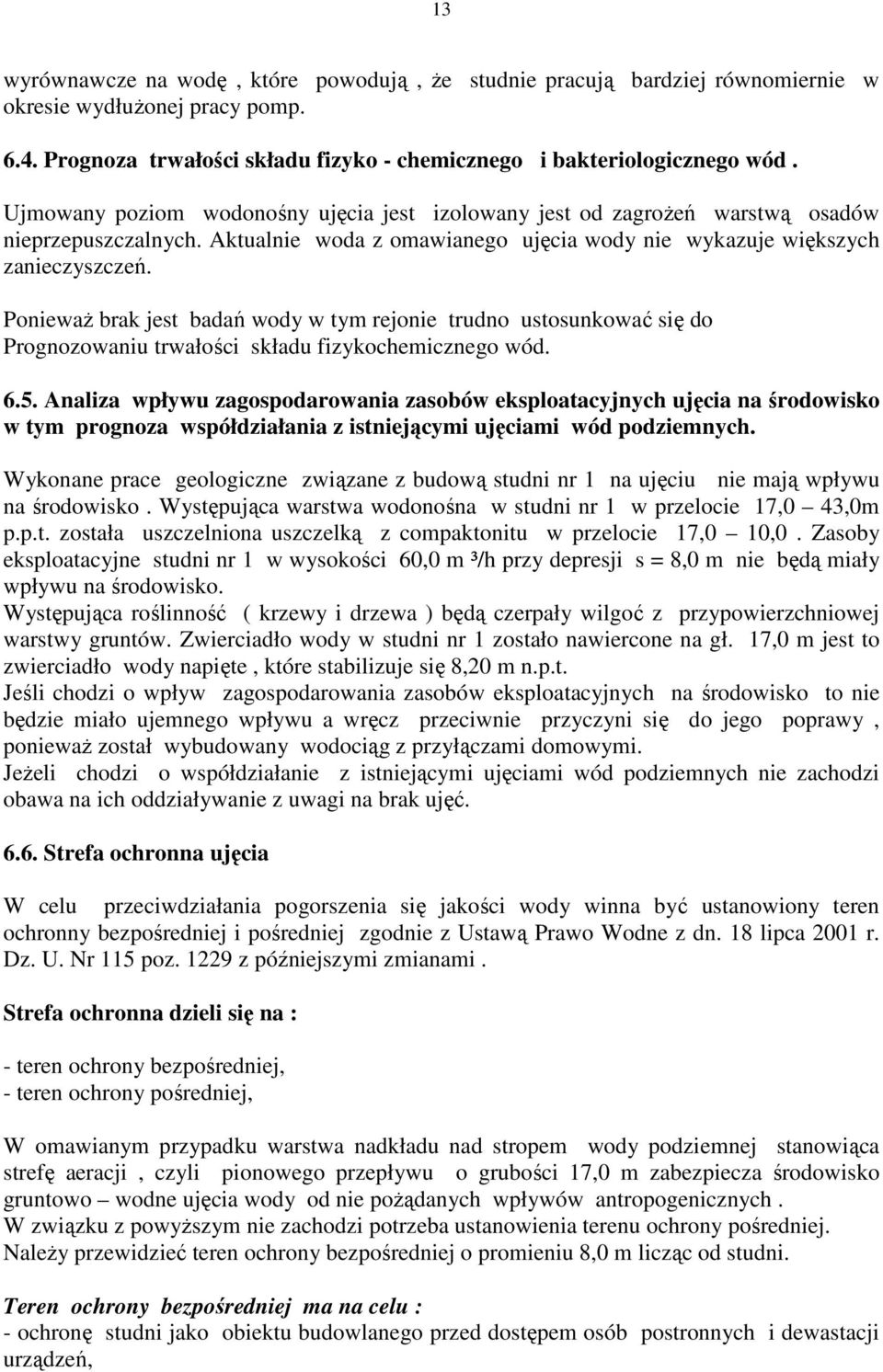

13 13 wyrównawcze na wodę, które powodują, Ŝe studnie pracują bardziej równomiernie w okresie wydłuŝonej pracy pomp Prognoza trwałości składu fizyko - chemicznego i bakteriologicznego wód. Ujmowany poziom wodonośny ujęcia jest izolowany jest od zagroŝeń warstwą osadów nieprzepuszczalnych. Aktualnie woda z omawianego ujęcia wody nie wykazuje większych zanieczyszczeń. PoniewaŜ brak jest badań wody w tym rejonie trudno ustosunkować się do Prognozowaniu trwałości składu fizykochemicznego wód Analiza wpływu zagospodarowania zasobów eksploatacyjnych ujęcia na środowisko w tym prognoza współdziałania z istniejącymi ujęciami wód podziemnych. Wykonane prace geologiczne związane z budową studni nr 1 na ujęciu nie mają wpływu na środowisko. Występująca warstwa wodonośna w studni nr 1 w przelocie 17,0 43,0m p.p.t. została uszczelniona uszczelką z compaktonitu w przelocie 17,0 10,0. Zasoby eksploatacyjne studni nr 1 w wysokości 60,0 m ³/h przy depresji s = 8,0 m nie będą miały wpływu na środowisko. Występująca roślinność ( krzewy i drzewa ) będą czerpały wilgoć z przypowierzchniowej warstwy gruntów. Zwierciadło wody w studni nr 1 zostało nawiercone na gł. 17,0 m jest to zwierciadło wody napięte, które stabilizuje się 8,20 m n.p.t. Jeśli chodzi o wpływ zagospodarowania zasobów eksploatacyjnych na środowisko to nie będzie miało ujemnego wpływu a wręcz przeciwnie przyczyni się do jego poprawy, poniewaŝ został wybudowany wodociąg z przyłączami domowymi. JeŜeli chodzi o współdziałanie z istniejącymi ujęciami wód podziemnych nie zachodzi obawa na ich oddziaływanie z uwagi na brak ujęć Strefa ochronna ujęcia W celu przeciwdziałania pogorszenia się jakości wody winna być ustanowiony teren ochronny bezpośredniej i pośredniej zgodnie z Ustawą Prawo Wodne z dn. 18 lipca 2001 r. Dz. U. Nr 115 poz z późniejszymi zmianami. Strefa ochronna dzieli się na : - teren ochrony bezpośredniej, - teren ochrony pośredniej, W omawianym przypadku warstwa nadkładu nad stropem wody podziemnej stanowiąca strefę aeracji, czyli pionowego przepływu o grubości 17,0 m zabezpiecza środowisko gruntowo wodne ujęcia wody od nie poŝądanych wpływów antropogenicznych. W związku z powyŝszym nie zachodzi potrzeba ustanowienia terenu ochrony pośredniej. NaleŜy przewidzieć teren ochrony bezpośredniej o promieniu 8,0 m licząc od studni. Teren ochrony bezpośredniej ma na celu : - ochronę studni jako obiektu budowlanego przed dostępem osób postronnych i dewastacji urządzeń,

14 14 - ochronę obudów studziennych przed zalaniem wodami opadowymi i ściekami ewentualnych urządzeń kanalizacyjnych ( te ostatnie w miarę moŝliwości powinny być oddalone od studni co najmniej 10m). - zabezpieczenie warstwy wodonośnej przed zanieczyszczeniem przez otwory studzienne. Na terenie ochrony bezpośredniej zabronione jest uŝytkowanie gruntów do celów nie związanych z eksploatacją ujęcia wody. - powierzchnia ochronna powinna być zagospodarowana zielenią i tak ukształtowana, Ŝeby wody opadowe nie mogły przedostawać się do obudów studni, - przebywanie osób nie zatrudnionych przy obsłudze urządzeń do poboru wody powinno być ograniczone do niezbędnych potrzeb. 7. WYTYCZNE SPOSOBU EKSPLOATACJI UJĘCIA Na dzień opracowania Dokumentacji ujęcie składa się ze studni nr 1 o wydajności 60,0 m ³/h. Studnia nr 1 zostanie włączona do eksploatacji po opracowaniu projektu budowlanego na budowę stacji uzdatniania wody w m. Kowalewko oraz uzyskania nakładów finansowanych na zaplanowaną inwestycję. W czasie prowadzenia eksploatacji uŝytkownik ujęcia winien rejestrować: - średni miesięczny pobór wody - raz na pół roku dokonać sprawdzenia poziomu dynamicznego i statycznego zwierciadła wody, a wyniki zapisać w ksiąŝce eksploatacji - raz na dwa lata pobrać próbę wody ze studni przed uzdatnieniem i wykonać badanie fizykochemiczne dla porównania czy skład wody nie ulega zmianie. 8. OCENA STOPNIA OSIĄGNIĘCIA ZAŁOśEŃ PROJEKTOWYCH Projekt badań hydrogeologicznych z lipca 2011r. przewidywał następujące parametry zawarte w poniŝszej tabeli. ZAKRES PRAC Głębokość otworu [m] Średnica filtra i rodzaj filtra Długość części roboczej filtra w [m] ZAŁOśENIA PROJEKTOWE WYNIKI WYKONANYCH PRAC Studnia nr 1 65,0 47,25 PCV szczelinowy siatką DN 300 PCV szczelinowy DN 300 z siatką nylon nr 10 23,0 16,,0 Warstwa wodonośna: - Stratygrafia - Przelot od do [m] Zarurowanie: - liczba kolumn pozostawionych w otworze - średnica końcowa [mm] Czwartorzęd 34,0 60,0 1/ Czwartorzęd 17,0 43,0 1,

15 15 Parametry warstwy wodonośnej: - miąŝszość - współczynnik filtracji [m/sek] Parametry eksploatacyjne studni : - depresja s[m] - wydajność Qe[ m] - wydajność jednostkowa [ m³/h1ms] 26,0 0,0001 8,5 74,0 8,3 26,0 0, ,0 60,0 7,5 Zapotrzebowanie na wodę Q [ m ³/h] 70,0 60,0 Jak wynika z przedstawionego porównania wyniki projektowe nie potwierdziły się a w szczególności w zakresie głębokości wystąpienia warstwy wodonośnej i miąŝszości, współczynnika filtracji i wydajności jednostkowej. Pomimo tych róŝnic naleŝy stwierdzić, Ŝe wybudowana studnia nr 1 pozwoliła spełnić oczekiwania Inwestora w zakresie ilości otrzymanej wody oraz jakości wody, zadanie geologiczne nie zostało wykonane z uwagi na brak drugiej studni,która miała być studnią uzupełniającą.. Studnię tą naleŝy wybudować równolegle z budową SUW nie później niŝ do 31 sierpnia 2015 r. tj. do czasu waŝności decyzji projektu. 9.WNIOSKI I ZALECENIA 1. Wnioskuje się o ustalenie zasobów eksploatacyjnych ujęcia w wysokości Qe = 60,0 m ³/h przy depresji se = 8, 0 m w tym wydajności eksploatacyjne studni wynosi: Studnia nr 1 Q = 60,,0 m ³/h, s = 8,0 m 2. Wnioskuje się o ustalenie wydajności eksploatacyjnej studni nr 1 w wysokości Qe = 60,0 m³/h przy depresji s = 8,0 m, 3. Dla dokumentowanej studni proponuje się wyznaczyć teren ochrony bezpośredniej w promieniu 8,0 mb od obudowy studni. Teren naleŝy ogrodzić i ustawić tablicę informacyjne o ujęciu. 4. W czasie eksploatacji zaleca się: - raz na dwa lata wykonać badania fizykochemiczne wody ze studni w zakresie składu fizykochemicznego w celu sprawdzenia czy nie następuje jej pogorszenie na skutek prowadzonej eksploatacji. 5. Opracowaną dokumentację w 4 egz. przesłać do Marszałka Województwa Mazowieckiego celem przyjęcia. 10. LITERATURA 1. Dąbrowski S. i inni 2004r. Metodyka określania zasobów eksploatacyjnych ujęć zwykłych wód podziemnych. Poradnik metodyczny wyd. Ministerstwo Środowiska.

16 16 2. Lencewicz S. Kondracki J 1962 r. Geografia fizyczna Polski Wyd. PWN Warszawa 3. Kowalski J 1978 r. Hydrogeologia z podstawami geologii wyd. PWN Warszawa 4. Mapa hydrogeologiczna Polski w skali 1 : ark. Strzegowo Osada 5. Projektowanie stref ochronnych źródeł i ujęć wód podziemnych Tadeusz Maciaszczyk Andrzej Rodzoch, Edward Frynek Poradnik Metodyczny wyd. Ministerstwo ochrony Środowiska W wa 1994r. 6. Kleczkowski AS i inni1988 Mapa obszarów głównych zbiorników wód podziemnych(gzwp) w Polsce wymagających szczególnej ochrony w skali 1 : Wyd. AGH Kraków. 7. Projekt pac geologicznych na wykonanie dwóch otworów rozpoznawczo studziennych w m. Kowalewko gm. Strzegowo,pow. mławski, woj. mazowieckie dla potrzeb grupowego wodociągu gminnego. 8. Zasoby archiwalne Geologicznego Banku Hydro 9. Wykorzystano materiały udostępnione przez Inwestora.
