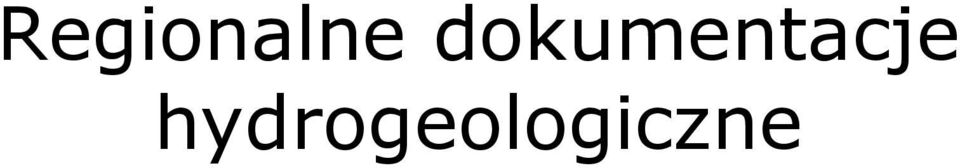

1 Regionalne dokumentacje hydrogeologiczne

2 Prawo geologiczne i górnicze Art.42 Dokumentacja hydrogeologiczna 1. Dokumentację hydrogeologiczną sporządza się w celu: 1) ustalenia zasobów wód podziemnych; 2) określenia warunków hydrogeologicznych w związku z: a) projektowaniem odwodnień do wydobywania kopalin ze złóŝ, b) wtłaczaniem wód do górotworu, c) projektowaniem odwodnień budowlanych otworami wiertniczymi, d) projektowaniem inwestycji mogących zanieczyścić wody podziemne, w tym składowaniem odpadów na powierzchni, e) bezzbiornikowym magazynowaniem substancji oraz składowaniem odpadów w górotworze, w tym w podziemnych wyrobiskach górniczych, f) ustanawianiem obszarów ochronnych zbiorników wód podziemnych, g) zakończeniem lub zmianą poziomu odwadniania likwidowanych zakładów górniczych.

3 2. Z zastrzeŝeniem ust. 3, dokumentacja hydrogeologiczna powinna określać: 1) budowę geologiczną i warunki hydrogeologiczne badanego obszaru; 2) warunki występowania wód podziemnych, w tym charakterystykę warstw wodonośnych określonego poziomu; 3) jakość wody podziemnej, a w przypadku wody leczniczej takŝe trwałość jej składu chemicznego i cechy fizyczne; 4) przedsięwzięcia niezbędne dla ochrony środowiska; 5) przedsięwzięcia niezbędne dla ochrony obiektów na powierzchni.

4 3. Poza wymaganiami, o których mowa w ust. 2, dokumentacja hydrogeologiczna powinna równieŝ określać, stosownie do potrzeb: 1) zasoby i depresję w oznaczonych poziomach wodonośnych oraz w oznaczonym czasie; 2) techniczne moŝliwości wydobycia wody; 3) techniczne moŝliwości zatłaczania wód do górotworu; 4) wpływ, jaki na stosunki wodne wywiera projektowana inwestycja, o której mowa w ust. 1 pkt 2 lit. d, lub bezzbiornikowe magazynowanie substancji oraz składowanie odpadów w górotworze, w tym w podziemnych wyrobiskach górniczych; 5) granice projektowanych stref ochronnych ujęć wód podziemnych oraz obszarów ochronnych zbiorników wód podziemnych; 6) ocenę hydrogeologiczną i prognozę skutków po zakończeniu odwodnienia zakładów górniczych; 7) rodzaj, charakter i stopień zanieczyszczeń gruntów i wód podziemnych.

5 Szczegółowy zakres wymagań dla dokumentacji Dziennik Ustaw z 2005 r. Nr 201 poz ROZPORZĄDZENIEMINISTRA ŚRODOWISKA 1) z dnia 3 października 2005 r. w sprawie szczegółowych wymagań, jakim powinny odpowiadać dokumentacje hydrogeologiczne i geologiczno-inŝynierskie (Dz. U. z dnia 14 października 2005 r.)

6 Rozdział 2 Szczegółowe wymagania, jakim powinna odpowiadać część opisowa i część graficzna dokumentacji hydrogeologicznej ustalającej zasoby wód podziemnych Część opisowa dokumentacji hydrogeologicznej ustalającej zasoby dyspozycyjne wód podziemnych obszaru bilansowego powinna zawierać: 1) opis dotychczas wykonanych badań geologicznych, hydrogeologicznych, hydrologicznych, geofizycznych i innych badań istotnych dla rozpoznania warunków hydrogeologicznych i sposobu ustalania zasobów wód podziemnych; 2) omówienie morfologii, hydrografii i warunków klimatycznych terenu przeprowadzonych prac; 3) omówienie zakresu i wyników badań wykonanych w celu ustalenia zasobów w stosunku do projektu prac geologicznych; 4) zestawienie wyników przeprowadzonej w terenie inwentaryzacji ujęć wód podziemnych z podaniem ich stanu technicznego, zasobów eksploatacyjnych, wydanych pozwoleń wodnoprawnych i wielkości poboru wód, a takŝe dokonanych pomiarów poziomu zwierciadła wody;

7 5) zestawienie wyników inwentaryzacji i charakterystykę obszarów objętych ochroną, zwłaszcza cennych ekosystemów wodnych i lądowych zaleŝnych od wód podziemnych, oraz rzeczywistych i potencjalnych ognisk zanieczyszczeń wód podziemnych wraz z oceną stopnia ich oddziaływania na jakość tych wód; 6) analizę wyników pomiarów przepływów w rzekach w oparciu o obserwacje prowadzone w sieci państwowej słuŝby hydrologiczno-meteorologicznej oraz pomiarów dokonanych w tymczasowych przekrojach hydrometrycznych na potrzeby sporządzenia dokumentacji; 7) analizę wyników obserwacji stanów wód podziemnych i powierzchniowych oraz jakości tych wód na podstawie wyników badań monitoringowych; 8) opis budowy geologicznej, warunków hydrostrukturalnych krąŝenia wód podziemnych, charakteru granic obszaru bilansowego oraz jego związku z obszarami sąsiednimi, wskazanie stref zasilania i drenaŝu poziomów wodonośnych, charakterystykę kontaktów hydraulicznych poszczególnych poziomów wodonośnych oraz związków wód podziemnych z wodami powierzchniowymi;

8 9) ocenę parametrów hydrogeologicznych utworów wodonośnych i utworów rozdzielających; 10) ocenę właściwości fizyczno-chemicznych wód podziemnych, ocenę jakości tych wód oraz wydzielenie typów chemicznych wód; 11) opis przyjętego sposobu ustalania zasobów odnawialnych i zasobów dyspozycyjnych uwzględniający konieczność przeprowadzenia obliczeń co najmniej dwoma niezaleŝnymi metodami, w tym przy uŝyciu modelowania matematycznego; 12) opis przeprowadzonych badań modelowych, w tym: a) omówienie przyjętego schematu warunków hydrogeologicznych i zastosowanych zasad schematyzacji, b) charakterystykę i uzasadnienie przyjętych warunków brzegowych modelu i stanu hydrodynamicznego stanowiącego podstawę identyfikacji modelu, c) opis algorytmu obliczeń i uzasadnienie wyboru programu obliczeniowego do badań modelowych, d) opis metodyki identyfikacji modelu ze wskazaniem przyjętych kryteriów identyfikacji (tarowania), e) analizę dokładności wytarowania modelu i otrzymanego bilansu krąŝenia wód wraz z tabelarycznym albo graficznym porównaniem zmierzonych w terenie i otrzymanych na modelu stanów zwierciadła wód podziemnych, f) charakterystykę kryteriów przyjętych do ustalenia zasobów dyspozycyjnych, w tym ograniczeń dla dopuszczalnego przekształcenia pola hydrodynamicznego i bilansu krąŝenia wód podziemnych,

9 g) opis symulacji modelowych wykonanych do ustalenia zasobów dyspozycyjnych wraz z omówieniem otrzymanych bilansów krąŝenia wód podziemnych, w tym szczegółowo dla wybranego wariantu optymalnego zagospodarowania zasobów dyspozycyjnych, h) ocenę wiarygodności wykonanego modelu i przeprowadzonych symulacji modelowych; 13) analizę porównawczą wyników obliczeń zasobów odnawialnych i zasobów dyspozycyjnych otrzymanych przy uŝyciu róŝnych metod obliczeniowych; 14) analizę stanu środowiska i prognozę zmian jakości wód podziemnych wynikającą z oceny odporności na wpływy powodowane działalnością człowieka (oddziaływania antropogeniczne); 15) bilans wodno-gospodarczy i propozycje optymalnego sposobu zagospodarowania zasobów dyspozycyjnych wód podziemnych oraz monitorowania zmian ich ilości i jakości; 16) ustalenie wielkości zasobów dyspozycyjnych wód podziemnych z uwzględnieniem rozdziału zasobów dyspozycyjnych obszaru bilansowego na jednostki bilansowe.

10 Materiały archiwalne Centralne Archiwum Geologiczne - PIG Warszawa ( Bank Hydro Seryjne mapy: Mapa Geologiczna Polski 1: Szczegółowa Mapa Geologiczna Polski 1: Mapa Hydrogeologiczna Polski 1: Mapa Hydrogeologiczna Polski 1: inne: Mapa hydrograficzna Polski 1: Mapa sozologiczna Polski 1:50000 atlasy

11

12

13

14

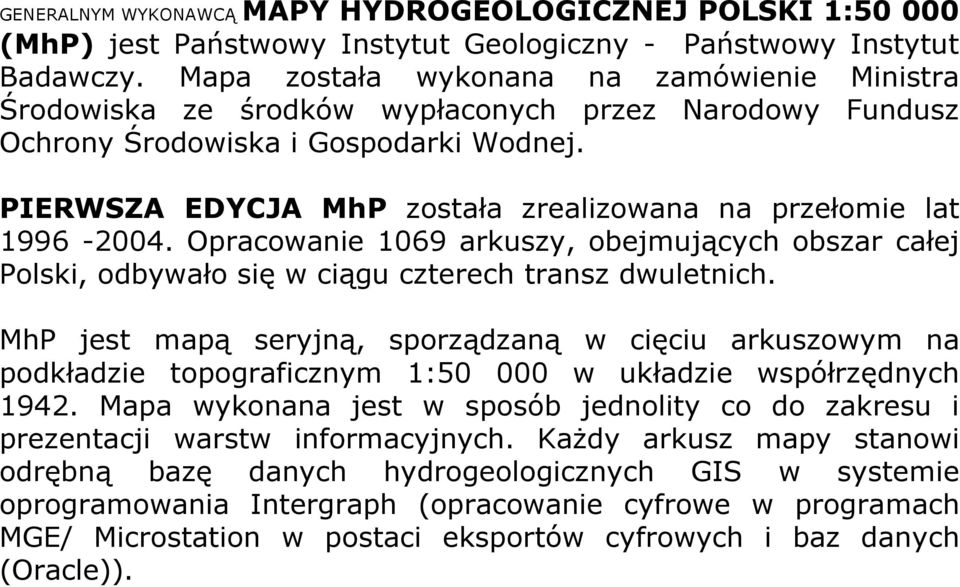

15 GENERALNYM WYKONAWCĄ MAPY HYDROGEOLOGICZNEJ POLSKI 1: (MhP) jest Państwowy Instytut Geologiczny - Państwowy Instytut Badawczy. Mapa została wykonana na zamówienie Ministra Środowiska ze środków wypłaconych przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej. PIERWSZA EDYCJA MhP została zrealizowana na przełomie lat Opracowanie 1069 arkuszy, obejmujących obszar całej Polski, odbywało się w ciągu czterech transz dwuletnich. MhP jest mapą seryjną, sporządzaną w cięciu arkuszowym na podkładzie topograficznym 1: w układzie współrzędnych Mapa wykonana jest w sposób jednolity co do zakresu i prezentacji warstw informacyjnych. KaŜdy arkusz mapy stanowi odrębną bazę danych hydrogeologicznych GIS w systemie oprogramowania Intergraph (opracowanie cyfrowe w programach MGE/ Microstation w postaci eksportów cyfrowych i baz danych (Oracle)).

16 MhP zawiera informacje dotyczące uŝytkowych poziomów zwykłych wód podziemnych z szerszą interpretacją głównego piętra/poziomu wodonośnego, stanowiącego najwaŝniejsze źródło zaopatrzenia w wodę. Warstwy informacyjne MhP - identyfikacja głównego uŝytkowego piętra/poziomu wodonośnego z podaniem jego charakterystyki w zakresie: zasięgu i głębokości występowania oraz miąŝszości i przewodności, jakości wód podziemnych jako źródła zaopatrzenia ludności w wodę do spoŝycia, stopnia zagroŝenia wód podziemnych zanieczyszczeniami z powierzchni terenu, moŝliwości uzyskania wydajności z typowej studni wierconej, aktualnego połoŝenia zwierciadła wód podziemnych i kierunków ich przepływu, odnawialności zasobów wód podziemnych oraz ich dopuszczalnego zagospodarowania. MhP podaje lokalizację oraz techniczną i hydrogeologiczną charakterystykę ujęć wód podziemnych, a takŝe lokalizację i uproszczoną charakterystykę obiektów uciąŝliwych dla wód podziemnych.

17

18

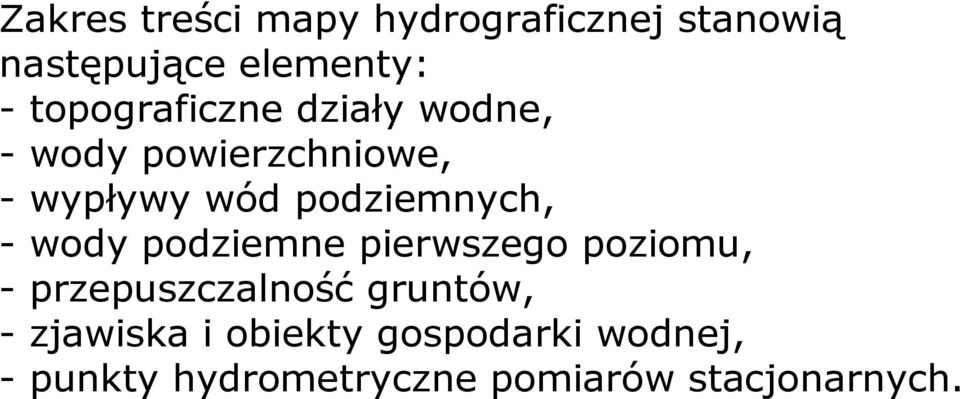

19 Zakres treści mapy hydrograficznej stanowią następujące elementy: - topograficzne działy wodne, - wody powierzchniowe, - wypływy wód podziemnych, - wody podziemne pierwszego poziomu, - przepuszczalność gruntów, - zjawiska i obiekty gospodarki wodnej, - punkty hydrometryczne pomiarów stacjonarnych.

20

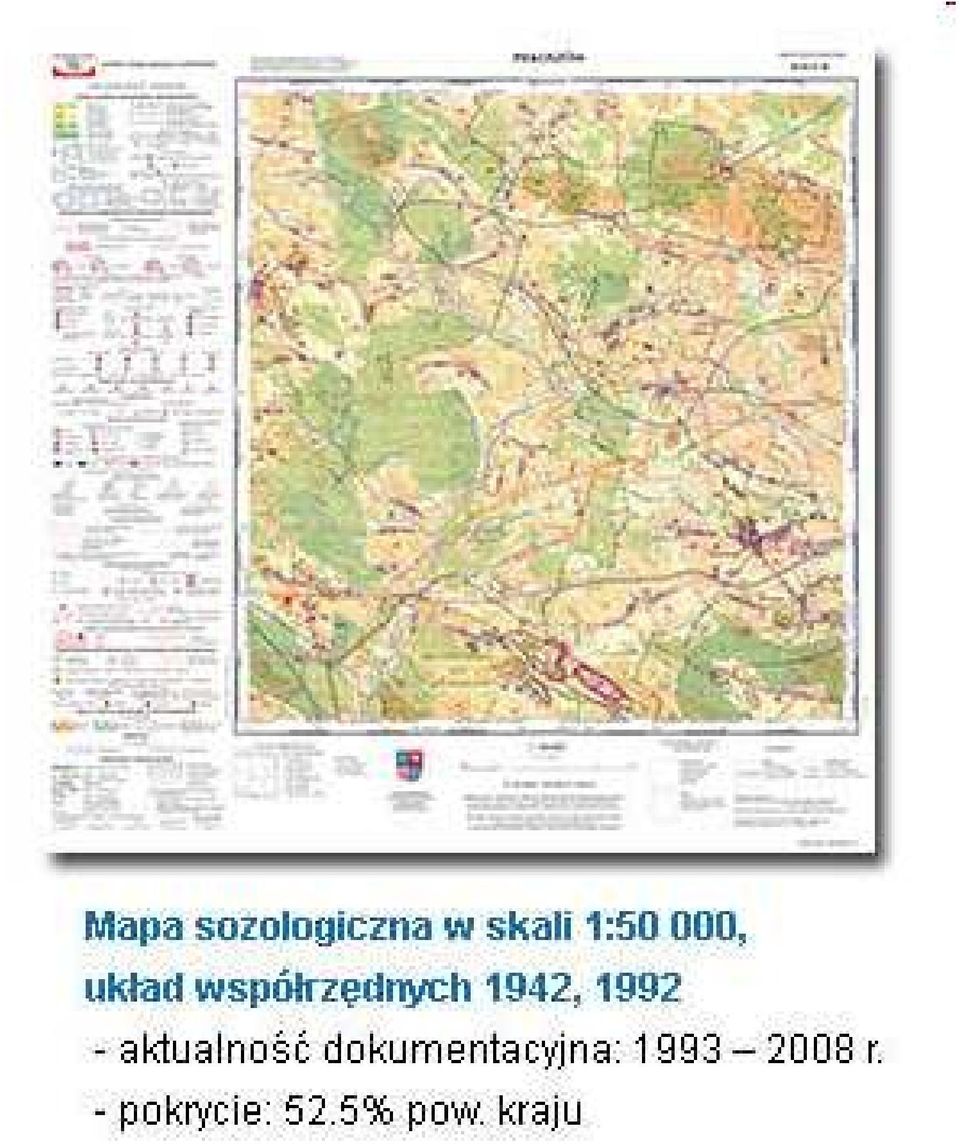

21 Zakres treści mapy sozologicznej stanowią następujące elementy: - formy ochrony środowiska przyrodniczego, - degradacja komponentów środowiska przyrodniczego, - przeciwdziałanie degradacji środowiska przyrodniczego, - rekultywacja środowiska przyrodniczego, - nieuŝytki, - oznaczenia uzupełniające.
