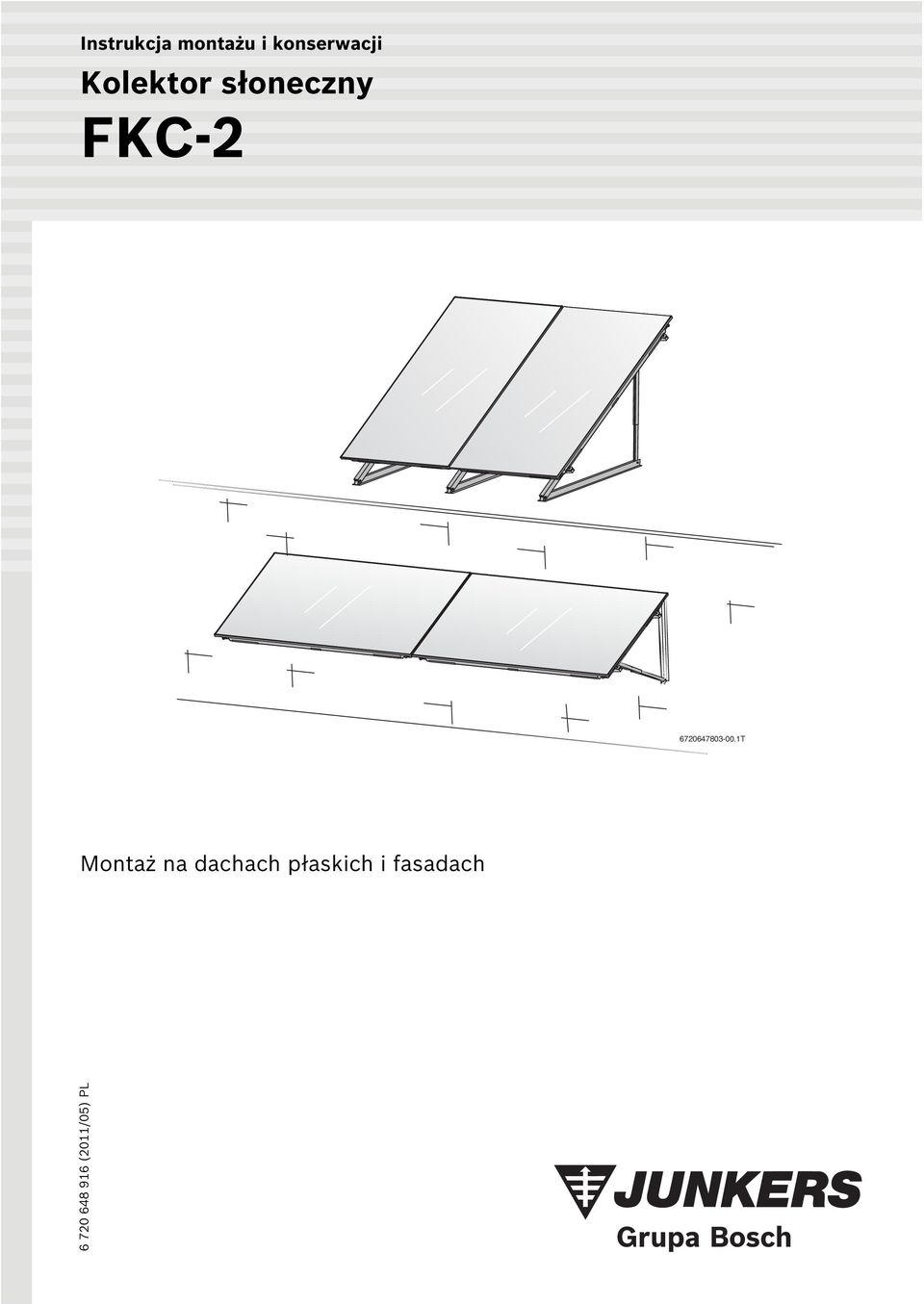

1 Instrukcja montażu i konserwacji Kolektor słoneczny FKC T Montaż na dachach płaskich i fasadach (0/05) PL

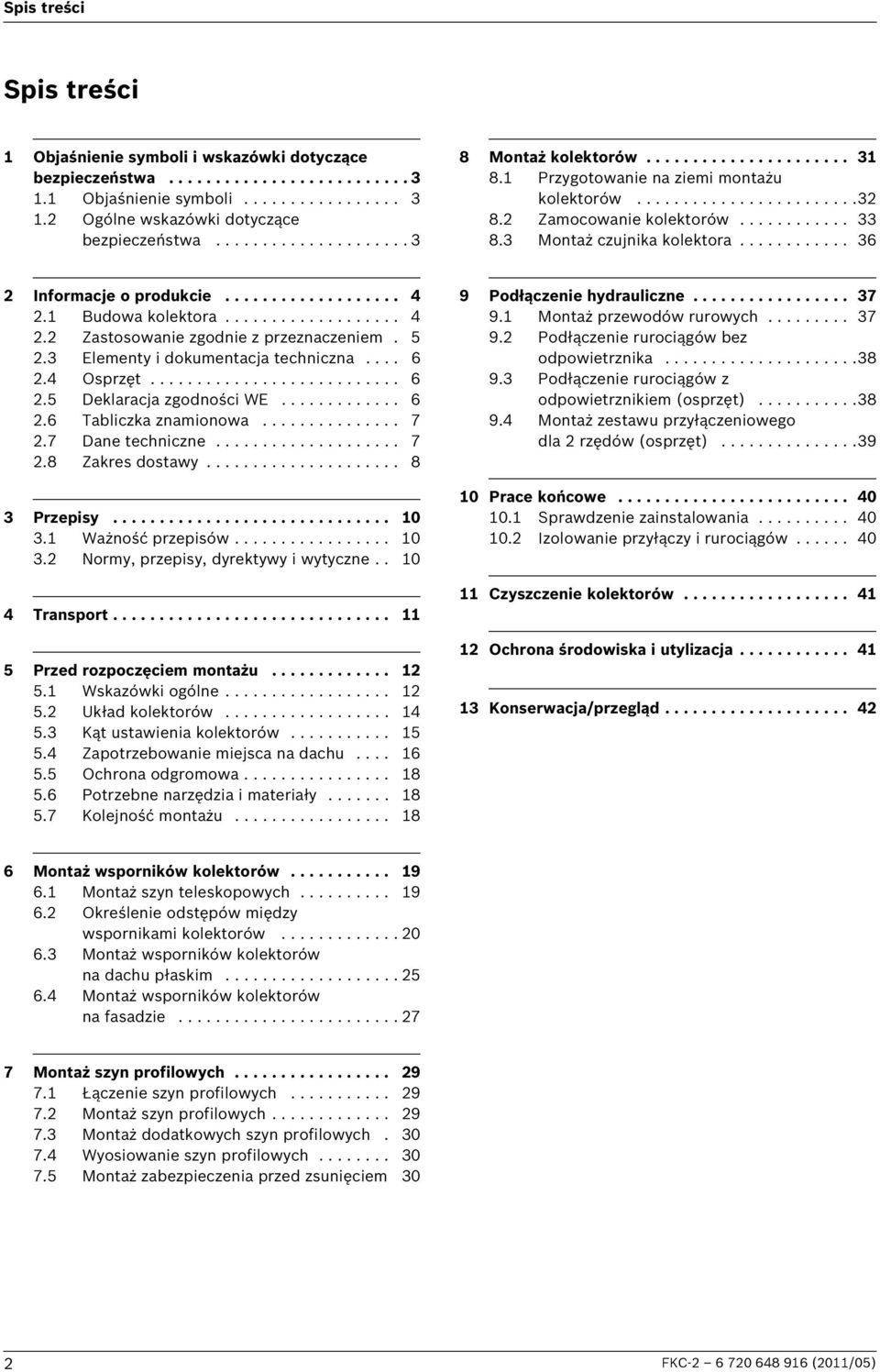

2 Spis treści Spis treści Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa Objaśnienie symboli Ogólne wskazówki dotyczące bezpieczeństwa Montaż kolektorów Przygotowanie na ziemi montażu kolektorów Zamocowanie kolektorów Montaż czujnika kolektora Informacje o produkcie Budowa kolektora Zastosowanie zgodnie z przeznaczeniem. 5.3 Elementy i dokumentacja techniczna Osprzęt Deklaracja zgodności WE Tabliczka znamionowa Dane techniczne Zakres dostawy Przepisy Ważność przepisów Normy, przepisy, dyrektywy i wytyczne Transport Przed rozpoczęciem montażu Wskazówki ogólne Układ kolektorów Kąt ustawienia kolektorów Zapotrzebowanie miejsca na dachu Ochrona odgromowa Potrzebne narzędzia i materiały Kolejność montażu Podłączenie hydrauliczne Montaż przewodów rurowych Podłączenie rurociągów bez odpowietrznika Podłączenie rurociągów z odpowietrznikiem (osprzęt) Montaż zestawu przyłączeniowego dla rzędów (osprzęt) Prace końcowe Sprawdzenie zainstalowania Izolowanie przyłączy i rurociągów Czyszczenie kolektorów Ochrona środowiska i utylizacja Konserwacja/przegląd Montaż wsporników kolektorów Montaż szyn teleskopowych Określenie odstępów między wspornikami kolektorów Montaż wsporników kolektorów na dachu płaskim Montaż wsporników kolektorów na fasadzie Montaż szyn profilowych Łączenie szyn profilowych Montaż szyn profilowych Montaż dodatkowych szyn profilowych Wyosiowanie szyn profilowych Montaż zabezpieczenia przed zsunięciem 30 FKC (0/05)

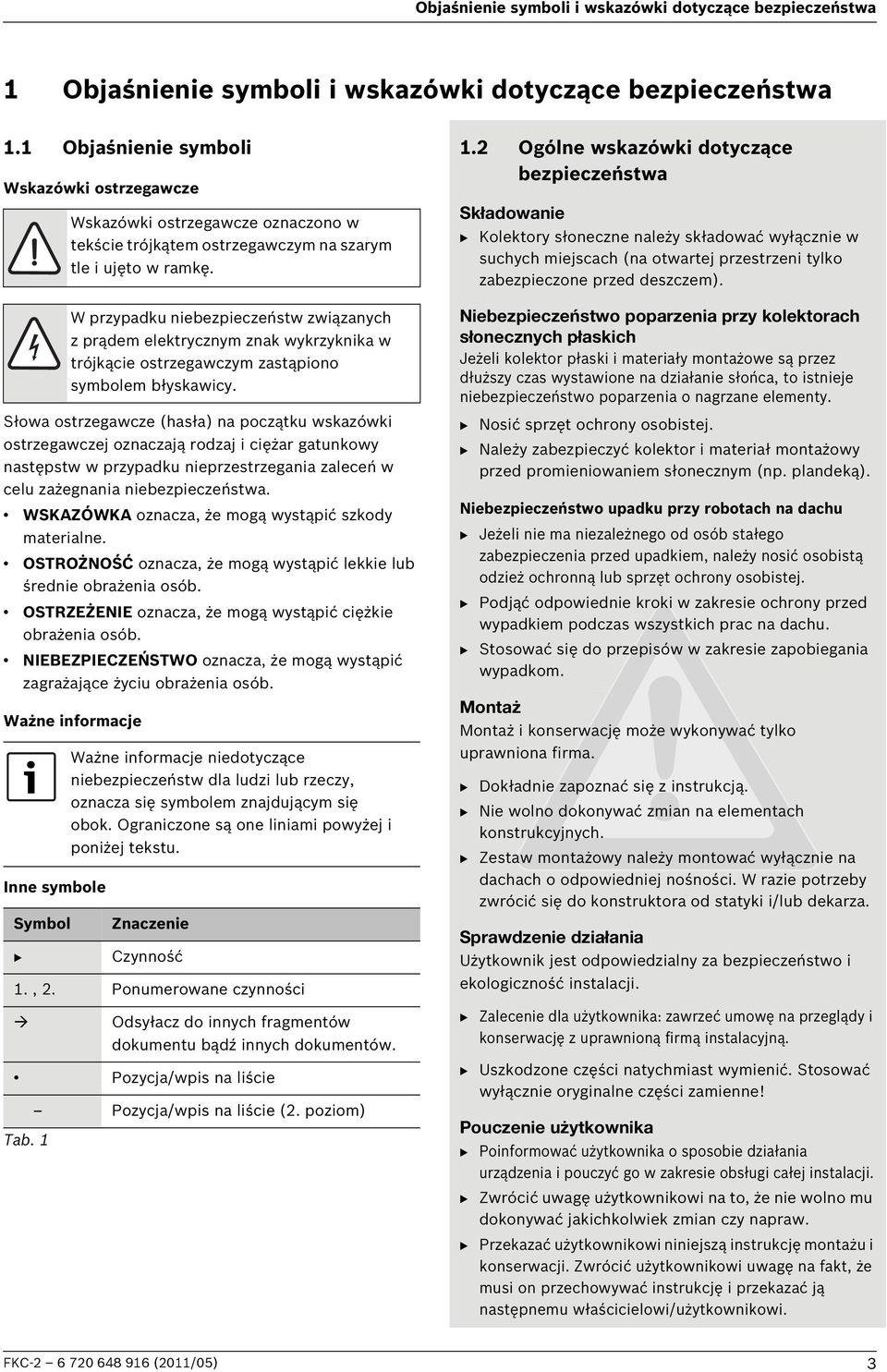

3 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa. Objaśnienie symboli Wskazówki ostrzegawcze Słowa ostrzegawcze (hasła) na początku wskazówki ostrzegawczej oznaczają rodzaj i ciężar gatunkowy następstw w przypadku nieprzestrzegania zaleceń w celu zażegnania niebezpieczeństwa. WSKAZÓWKA oznacza, że mogą wystąpić szkody materialne. OSTROŻNOŚĆ oznacza, że mogą wystąpić lekkie lub średnie obrażenia osób. OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie obrażenia osób. NIEBEZPIECZEŃSTWO oznacza, że mogą wystąpić zagrażające życiu obrażenia osób. Ważne informacje Inne symbole Symbol B Wskazówki ostrzegawcze oznaczono w tekście trójkątem ostrzegawczym na szarym tle i ujęto w ramkę. W przypadku niebezpieczeństw związanych z prądem elektrycznym znak wykrzyknika w trójkącie ostrzegawczym zastąpiono symbolem błyskawicy. Ważne informacje niedotyczące niebezpieczeństw dla ludzi lub rzeczy, oznacza się symbolem znajdującym się obok. Ograniczone są one liniami powyżej i poniżej tekstu. Znaczenie Czynność.,. Ponumerowane czynności Odsyłacz do innych fragmentów dokumentu bądź innych dokumentów. Pozycja/wpis na liście Tab. Pozycja/wpis na liście (. poziom). Ogólne wskazówki dotyczące bezpieczeństwa Składowanie B Kolektory słoneczne należy składować wyłącznie w suchych miejscach (na otwartej przestrzeni tylko zabezpieczone przed deszczem). Niebezpieczeństwo poparzenia przy kolektorach słonecznych płaskich Jeżeli kolektor płaski i materiały montażowe są przez dłuższy czas wystawione na działanie słońca, to istnieje niebezpieczeństwo poparzenia o nagrzane elementy. B Nosić sprzęt ochrony osobistej. B Należy zabezpieczyć kolektor i materiał montażowy przed promieniowaniem słonecznym (np. plandeką). Niebezpieczeństwo upadku przy robotach na dachu B Jeżeli nie ma niezależnego od osób stałego zabezpieczenia przed upadkiem, należy nosić osobistą odzież ochronną lub sprzęt ochrony osobistej. B Podjąć odpowiednie kroki w zakresie ochrony przed wypadkiem podczas wszystkich prac na dachu. B Stosować się do przepisów w zakresie zapobiegania wypadkom. Montaż Montaż i konserwację może wykonywać tylko uprawniona firma. B Dokładnie zapoznać się z instrukcją. B Nie wolno dokonywać zmian na elementach konstrukcyjnych. B Zestaw montażowy należy montować wyłącznie na dachach o odpowiedniej nośności. W razie potrzeby zwrócić się do konstruktora od statyki i/lub dekarza. Sprawdzenie działania Użytkownik jest odpowiedzialny za bezpieczeństwo i ekologiczność instalacji. B Zalecenie dla użytkownika: zawrzeć umowę na przeglądy i konserwację z uprawnioną firmą instalacyjną. B Uszkodzone części natychmiast wymienić. Stosować wyłącznie oryginalne części zamienne! Pouczenie użytkownika B Poinformować użytkownika o sposobie działania urządzenia i pouczyć go w zakresie obsługi całej instalacji. B Zwrócić uwagę użytkownikowi na to, że nie wolno mu dokonywać jakichkolwiek zmian czy napraw. B Przekazać użytkownikowi niniejszą instrukcję montażu i konserwacji. Zwrócić użytkownikowi uwagę na fakt, że musi on przechowywać instrukcję i przekazać ją następnemu właścicielowi/użytkownikowi. FKC (0/05) 3

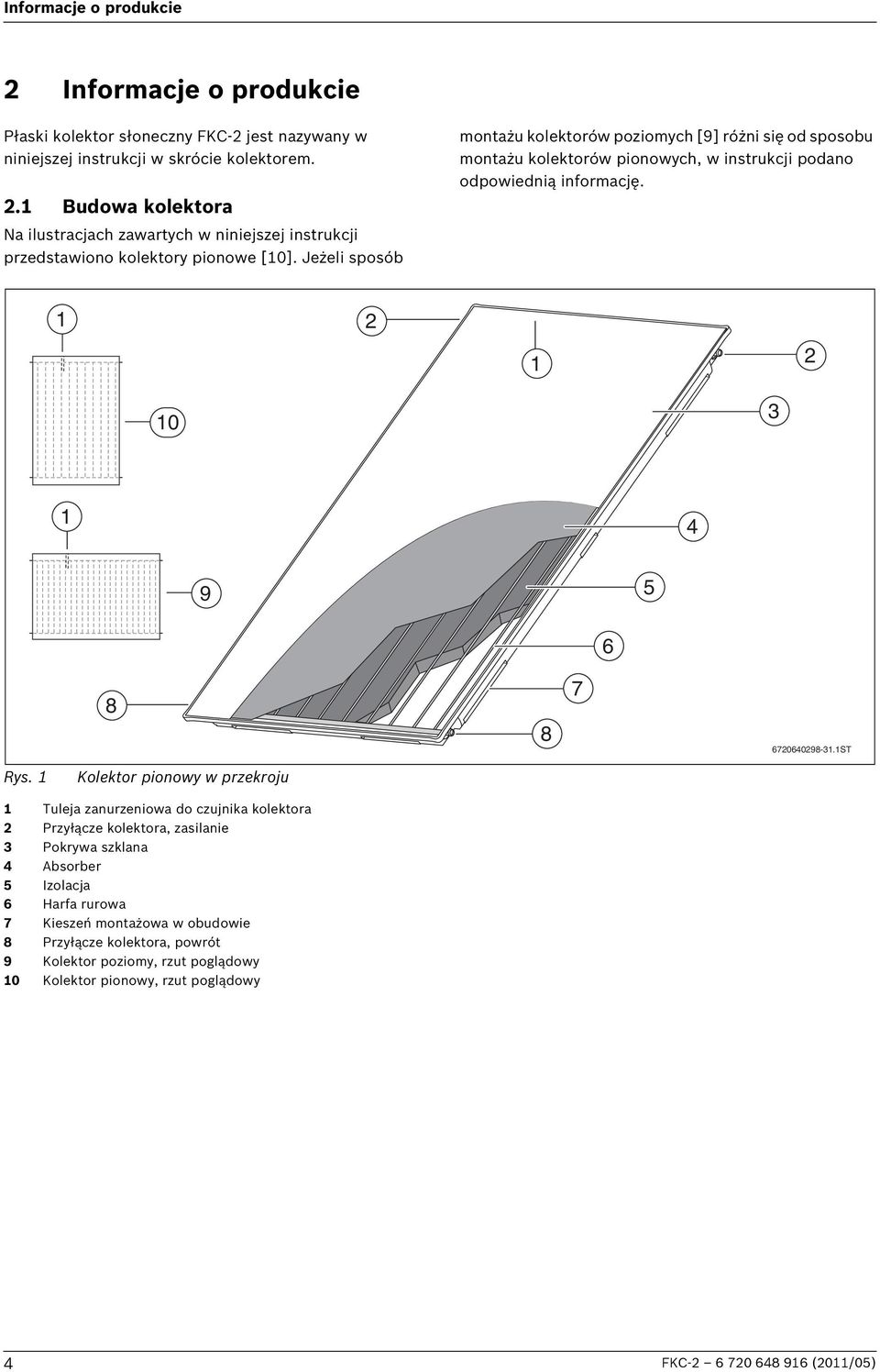

4 Informacje o produkcie Informacje o produkcie Płaski kolektor słoneczny FKC- jest nazywany w niniejszej instrukcji w skrócie kolektorem.. Budowa kolektora Na ilustracjach zawartych w niniejszej instrukcji przedstawiono kolektory pionowe [0]. Jeżeli sposób montażu kolektorów poziomych [9] różni się od sposobu montażu kolektorów pionowych, w instrukcji podano odpowiednią informację ST Rys. Kolektor pionowy w przekroju Tuleja zanurzeniowa do czujnika kolektora Przyłącze kolektora, zasilanie 3 Pokrywa szklana 4 Absorber 5 Izolacja 6 Harfa rurowa 7 Kieszeń montażowa w obudowie 8 Przyłącze kolektora, powrót 9 Kolektor poziomy, rzut poglądowy 0 Kolektor pionowy, rzut poglądowy 4 FKC (0/05)

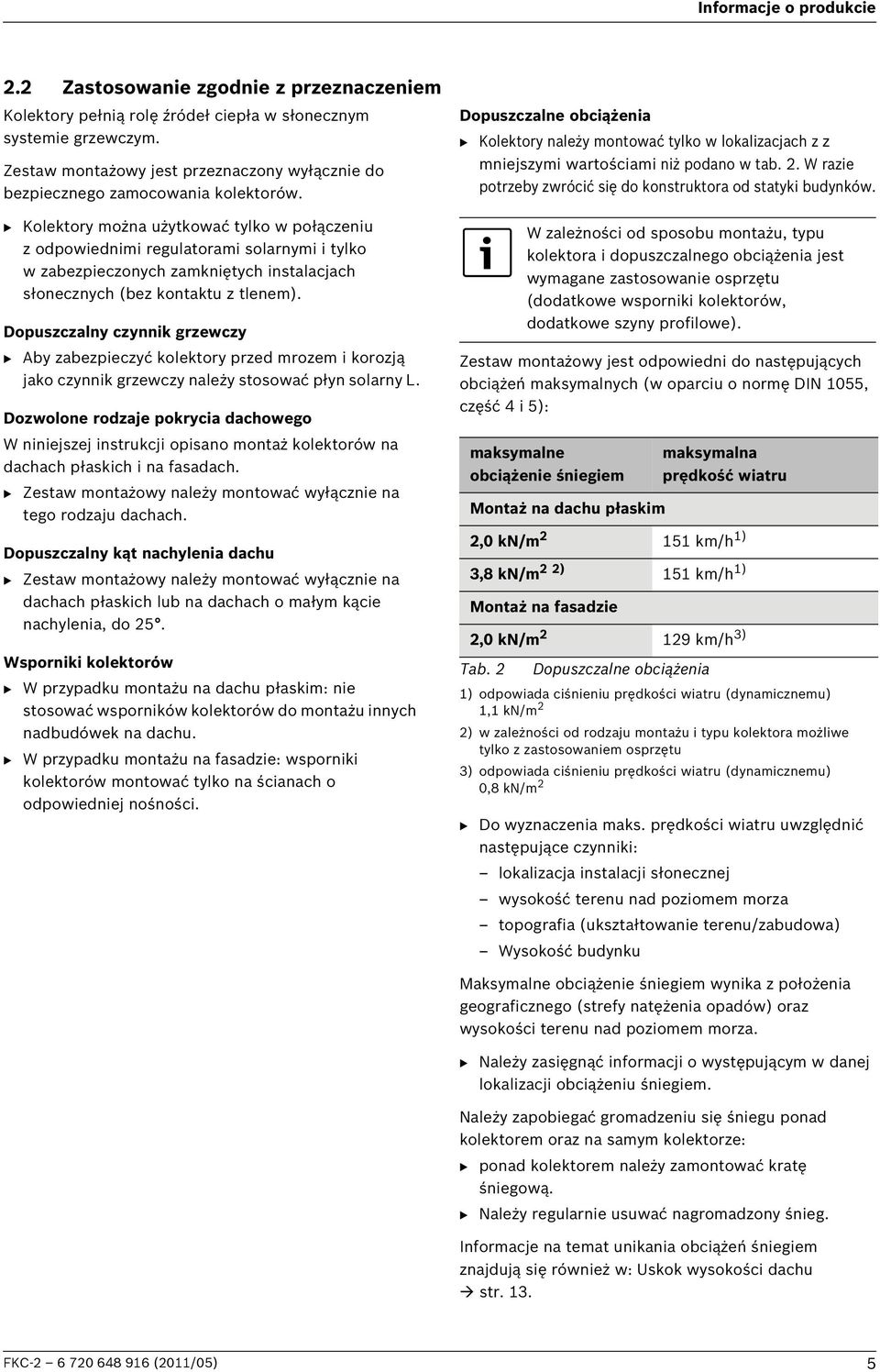

5 Informacje o produkcie. Zastosowanie zgodnie z przeznaczeniem Kolektory pełnią rolę źródeł ciepła w słonecznym systemie grzewczym. Zestaw montażowy jest przeznaczony wyłącznie do bezpiecznego zamocowania kolektorów. B Kolektory można użytkować tylko w połączeniu z odpowiednimi regulatorami solarnymi i tylko w zabezpieczonych zamkniętych instalacjach słonecznych (bez kontaktu z tlenem). Dopuszczalny czynnik grzewczy B Aby zabezpieczyć kolektory przed mrozem i korozją jako czynnik grzewczy należy stosować płyn solarny L. Dozwolone rodzaje pokrycia dachowego W niniejszej instrukcji opisano montaż kolektorów na dachach płaskich i na fasadach. B Zestaw montażowy należy montować wyłącznie na tego rodzaju dachach. Dopuszczalny kąt nachylenia dachu B Zestaw montażowy należy montować wyłącznie na dachach płaskich lub na dachach o małym kącie nachylenia, do 5. Wsporniki kolektorów B W przypadku montażu na dachu płaskim: nie stosować wsporników kolektorów do montażu innych nadbudówek na dachu. B W przypadku montażu na fasadzie: wsporniki kolektorów montować tylko na ścianach o odpowiedniej nośności. Dopuszczalne obciążenia B Kolektory należy montować tylko w lokalizacjach z z mniejszymi wartościami niż podano w tab.. W razie potrzeby zwrócić się do konstruktora od statyki budynków. W zależności od sposobu montażu, typu kolektora i dopuszczalnego obciążenia jest wymagane zastosowanie osprzętu (dodatkowe wsporniki kolektorów, dodatkowe szyny profilowe). Zestaw montażowy jest odpowiedni do następujących obciążeń maksymalnych (w oparciu o normę DIN 055, część 4 i 5): maksymalne obciążenie śniegiem Montaż na dachu płaskim maksymalna prędkość wiatru,0 kn/m 5 km/h ) 3,8 kn/m ) Montaż na fasadzie 5 km/h ),0 kn/m 9 km/h 3) Tab. Dopuszczalne obciążenia ) odpowiada ciśnieniu prędkości wiatru (dynamicznemu), kn/m ) w zależności od rodzaju montażu i typu kolektora możliwe tylko z zastosowaniem osprzętu 3) odpowiada ciśnieniu prędkości wiatru (dynamicznemu) 0,8 kn/m B Do wyznaczenia maks. prędkości wiatru uwzględnić następujące czynniki: lokalizacja instalacji słonecznej wysokość terenu nad poziomem morza topografia (ukształtowanie terenu/zabudowa) Wysokość budynku Maksymalne obciążenie śniegiem wynika z położenia geograficznego (strefy natężenia opadów) oraz wysokości terenu nad poziomem morza. B Należy zasięgnąć informacji o występującym w danej lokalizacji obciążeniu śniegiem. Należy zapobiegać gromadzeniu się śniegu ponad kolektorem oraz na samym kolektorze: B ponad kolektorem należy zamontować kratę śniegową. B Należy regularnie usuwać nagromadzony śnieg. Informacje na temat unikania obciążeń śniegiem znajdują się również w: Uskok wysokości dachu str. 3. FKC (0/05) 5

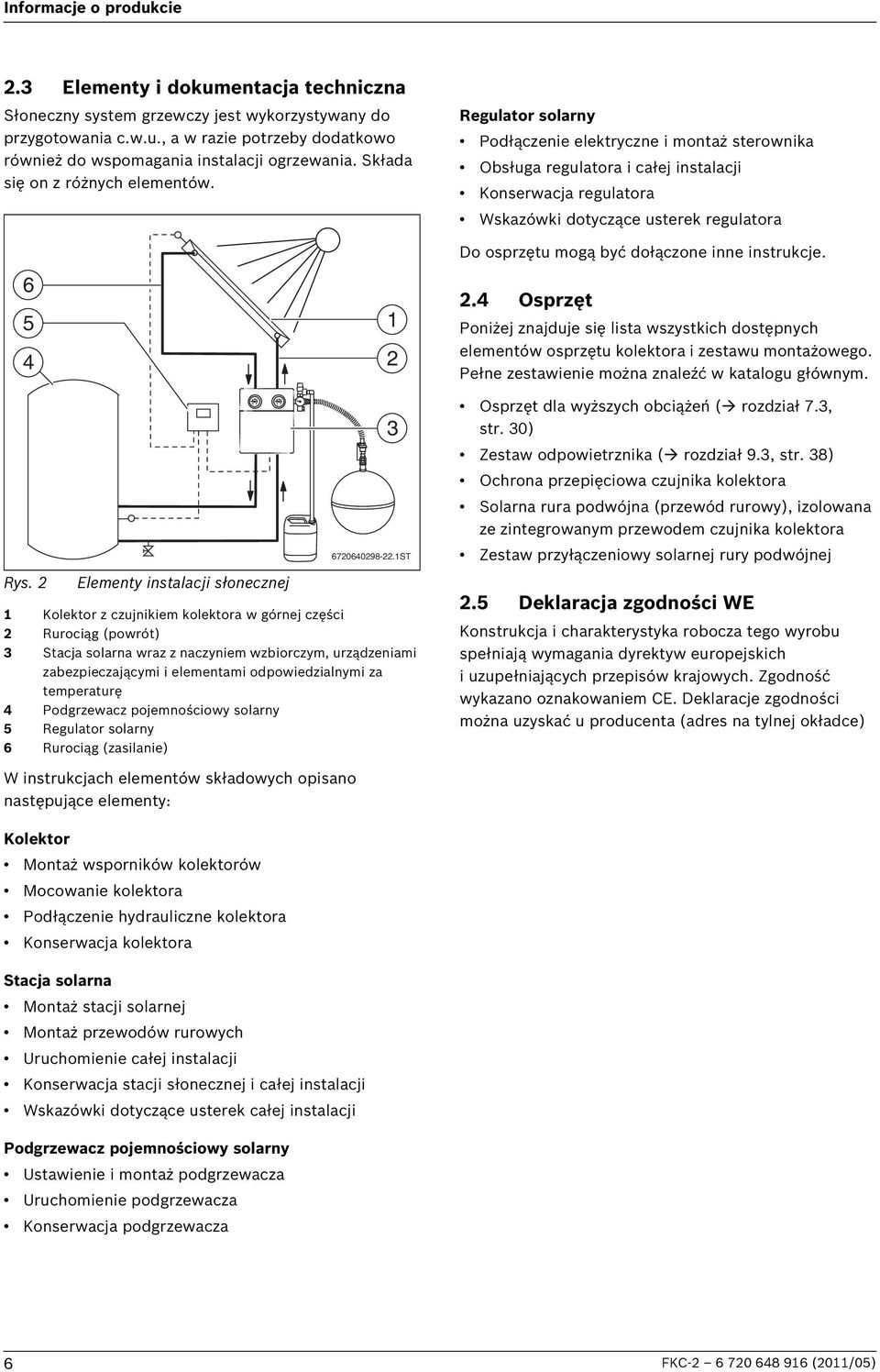

6 Informacje o produkcie.3 Elementy i dokumentacja techniczna Słoneczny system grzewczy jest wykorzystywany do przygotowania c.w.u., a w razie potrzeby dodatkowo również do wspomagania instalacji ogrzewania. Składa się on z różnych elementów. Regulator solarny Podłączenie elektryczne i montaż sterownika Obsługa regulatora i całej instalacji Konserwacja regulatora Wskazówki dotyczące usterek regulatora Do osprzętu mogą być dołączone inne instrukcje..4 Osprzęt Poniżej znajduje się lista wszystkich dostępnych elementów osprzętu kolektora i zestawu montażowego. Pełne zestawienie można znaleźć w katalogu głównym. Rys. Elementy instalacji słonecznej Kolektor z czujnikiem kolektora w górnej części Rurociąg (powrót) 3 Stacja solarna wraz z naczyniem wzbiorczym, urządzeniami zabezpieczającymi i elementami odpowiedzialnymi za temperaturę 4 Podgrzewacz pojemnościowy solarny 5 Regulator solarny 6 Rurociąg (zasilanie) ST Osprzęt dla wyższych obciążeń ( rozdział 7.3, str. 30) Zestaw odpowietrznika ( rozdział 9.3, str. 38) Ochrona przepięciowa czujnika kolektora Solarna rura podwójna (przewód rurowy), izolowana ze zintegrowanym przewodem czujnika kolektora Zestaw przyłączeniowy solarnej rury podwójnej.5 Deklaracja zgodności WE Konstrukcja i charakterystyka robocza tego wyrobu spełniają wymagania dyrektyw europejskich i uzupełniających przepisów krajowych. Zgodność wykazano oznakowaniem CE. Deklaracje zgodności można uzyskać u producenta (adres na tylnej okładce) W instrukcjach elementów składowych opisano następujące elementy: Kolektor Montaż wsporników kolektorów Mocowanie kolektora Podłączenie hydrauliczne kolektora Konserwacja kolektora Stacja solarna Montaż stacji solarnej Montaż przewodów rurowych Uruchomienie całej instalacji Konserwacja stacji słonecznej i całej instalacji Wskazówki dotyczące usterek całej instalacji Podgrzewacz pojemnościowy solarny Ustawienie i montaż podgrzewacza Uruchomienie podgrzewacza Konserwacja podgrzewacza 6 FKC (0/05)

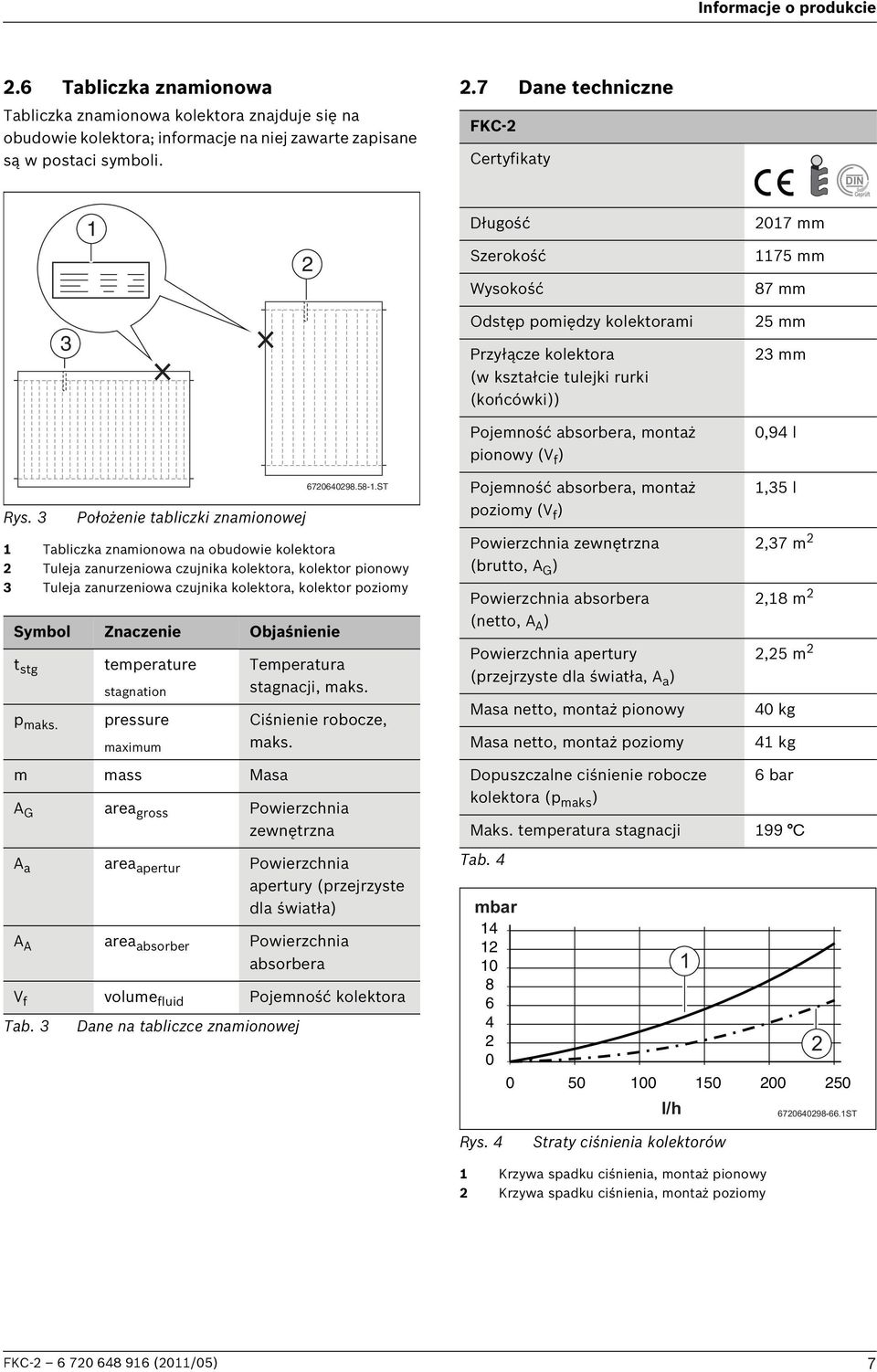

7 Informacje o produkcie.6 Tabliczka znamionowa Tabliczka znamionowa kolektora znajduje się na obudowie kolektora; informacje na niej zawarte zapisane są w postaci symboli..7 Dane techniczne FKC- Certyfikaty DIN Długość Szerokość Wysokość 07 mm 75 mm 87 mm 3 Odstęp pomiędzy kolektorami Przyłącze kolektora (w kształcie tulejki rurki (końcówki)) Pojemność absorbera, montaż pionowy (V f ) 5 mm 3 mm 0,94 l Rys. 3 Położenie tabliczki znamionowej Tabliczka znamionowa na obudowie kolektora Tuleja zanurzeniowa czujnika kolektora, kolektor pionowy 3 Tuleja zanurzeniowa czujnika kolektora, kolektor poziomy Symbol Znaczenie Objaśnienie t stg p maks. temperature stagnation pressure maximum m mass Masa Temperatura stagnacji, maks. Ciśnienie robocze, maks. A G area gross Powierzchnia zewnętrzna A a area apertur Powierzchnia apertury (przejrzyste dla światła) A A area absorber Powierzchnia absorbera V f volume fluid Pojemność kolektora Tab. 3 Dane na tabliczce znamionowej ST Pojemność absorbera, montaż poziomy (V f ) Powierzchnia zewnętrzna (brutto, A G ) Powierzchnia absorbera (netto, A A ) Powierzchnia apertury (przejrzyste dla światła, A a ) Masa netto, montaż pionowy Masa netto, montaż poziomy Dopuszczalne ciśnienie robocze kolektora (p maks ),35 l,37 m,8 m,5 m 40 kg 4 kg 6 bar Maks. temperatura stagnacji 99 C Tab. 4 mbar l/h ST Rys. 4 Straty ciśnienia kolektorów Krzywa spadku ciśnienia, montaż pionowy Krzywa spadku ciśnienia, montaż poziomy FKC (0/05) 7

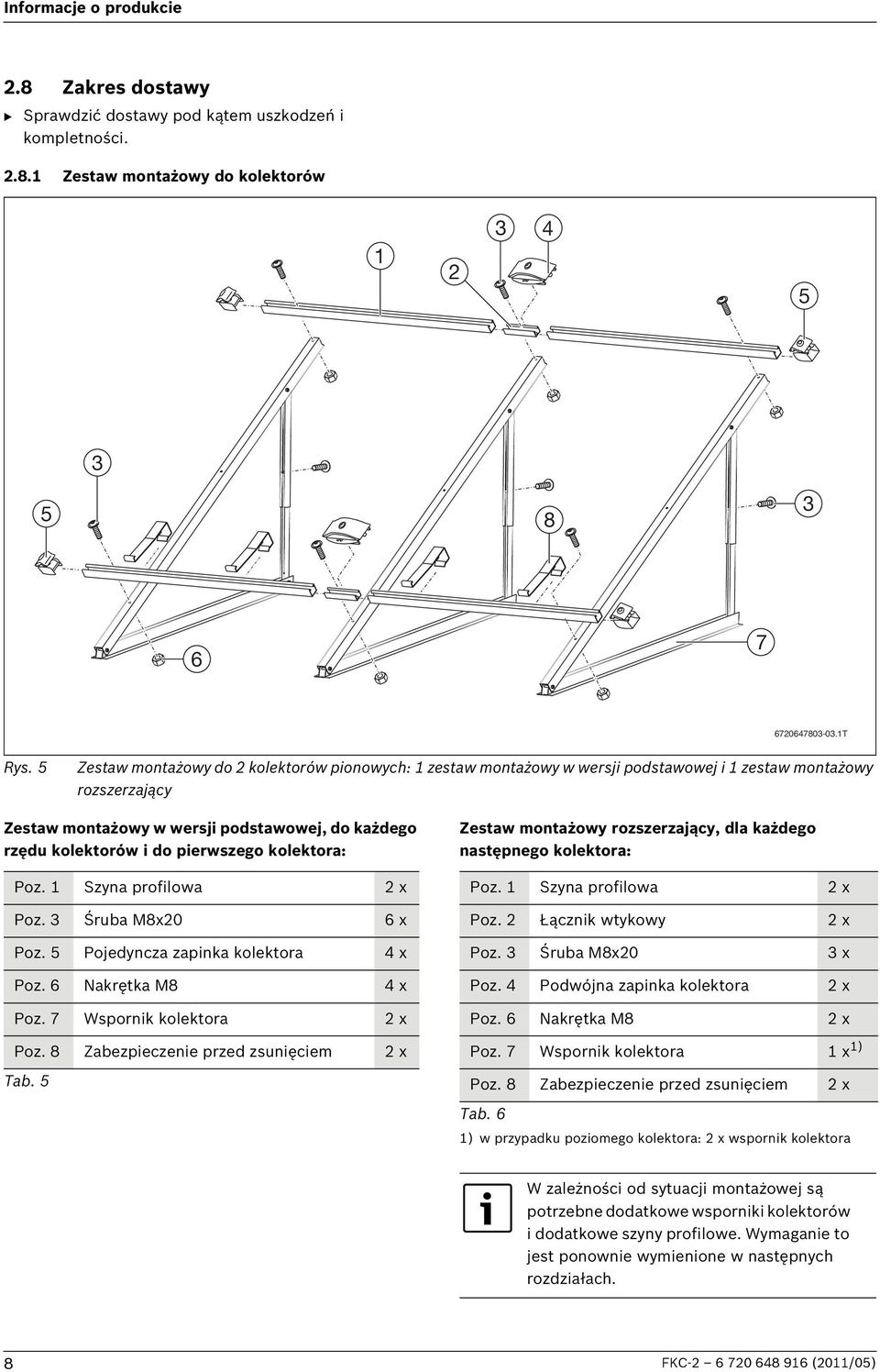

8 Informacje o produkcie.8 Zakres dostawy B Sprawdzić dostawy pod kątem uszkodzeń i kompletności..8. Zestaw montażowy do kolektorów T Rys. 5 Zestaw montażowy do kolektorów pionowych: zestaw montażowy w wersji podstawowej i zestaw montażowy rozszerzający Zestaw montażowy w wersji podstawowej, do każdego rzędu kolektorów i do pierwszego kolektora: Poz. Szyna profilowa x Poz. 3 Śruba M8x0 6 x Poz. 5 Pojedyncza zapinka kolektora 4 x Poz. 6 Nakrętka M8 4 x Poz. 7 Wspornik kolektora x Poz. 8 Zabezpieczenie przed zsunięciem x Tab. 5 Zestaw montażowy rozszerzający, dla każdego następnego kolektora: Poz. Szyna profilowa x Poz. Łącznik wtykowy x Poz. 3 Śruba M8x0 3 x Poz. 4 Podwójna zapinka kolektora x Poz. 6 Nakrętka M8 x Poz. 7 Wspornik kolektora x ) Poz. 8 Zabezpieczenie przed zsunięciem x Tab. 6 ) w przypadku poziomego kolektora: x wspornik kolektora W zależności od sytuacji montażowej są potrzebne dodatkowe wsporniki kolektorów i dodatkowe szyny profilowe. Wymaganie to jest ponownie wymienione w następnych rozdziałach. 8 FKC (0/05)

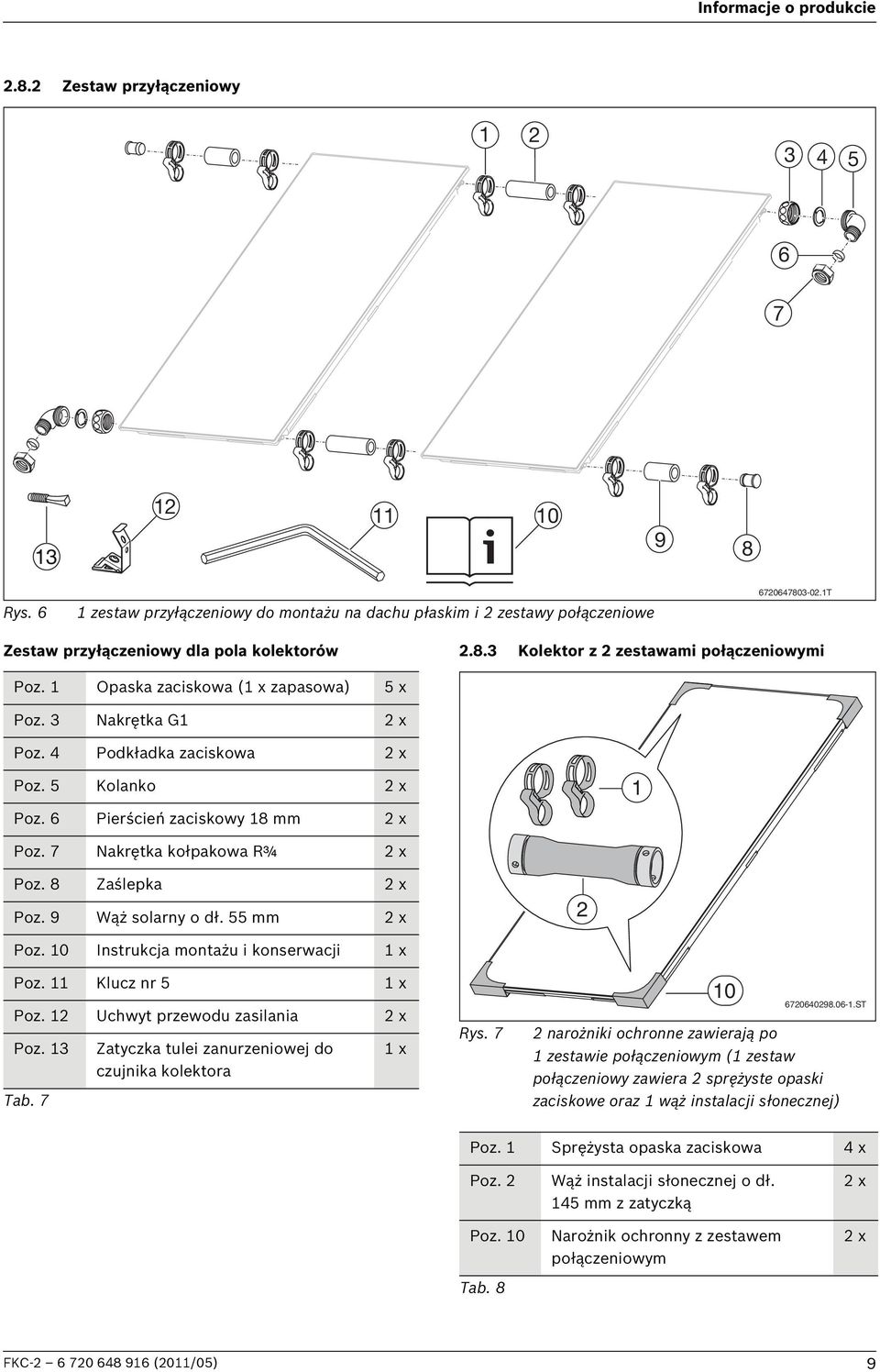

9 Informacje o produkcie.8. Zestaw przyłączeniowy Rys. 6 zestaw przyłączeniowy do montażu na dachu płaskim i zestawy połączeniowe T D Zestaw przyłączeniowy dla pola kolektorów.8.3 Kolektor z zestawami połączeniowymi Poz. Opaska zaciskowa ( x zapasowa) 5 x Poz. 3 Nakrętka G x Poz. 4 Podkładka zaciskowa x Poz. 5 Kolanko x Poz. 6 Pierścień zaciskowy 8 mm x Poz. 7 Nakrętka kołpakowa R¾ x Poz. 8 Zaślepka x Poz. 9 Wąż solarny o dł. 55 mm x Poz. 0 Instrukcja montażu i konserwacji x Poz. Klucz nr 5 x Poz. Uchwyt przewodu zasilania x Poz. 3 Tab. 7 Zatyczka tulei zanurzeniowej do czujnika kolektora x Rys ST narożniki ochronne zawierają po zestawie połączeniowym ( zestaw połączeniowy zawiera sprężyste opaski zaciskowe oraz wąż instalacji słonecznej) Poz. Sprężysta opaska zaciskowa 4 x Poz. Poz. 0 Tab. 8 Wąż instalacji słonecznej o dł. 45 mm z zatyczką Narożnik ochronny z zestawem połączeniowym x x FKC (0/05) 9

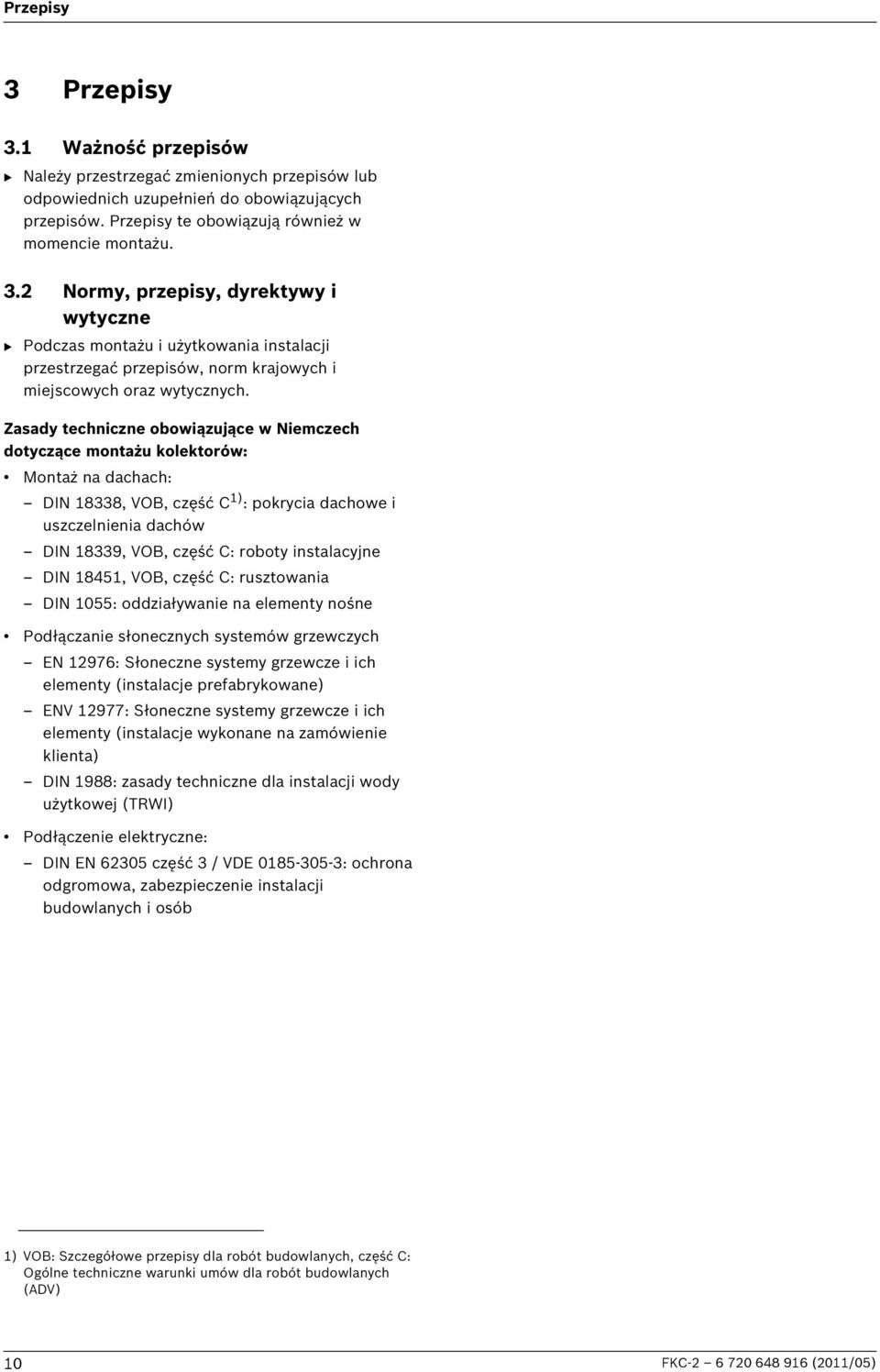

10 Przepisy 3 Przepisy 3. Ważność przepisów B Należy przestrzegać zmienionych przepisów lub odpowiednich uzupełnień do obowiązujących przepisów. Przepisy te obowiązują również w momencie montażu. 3. Normy, przepisy, dyrektywy i wytyczne B Podczas montażu i użytkowania instalacji przestrzegać przepisów, norm krajowych i miejscowych oraz wytycznych. Zasady techniczne obowiązujące w Niemczech dotyczące montażu kolektorów: Montaż na dachach: DIN 8338, VOB, część C ) : pokrycia dachowe i uszczelnienia dachów DIN 8339, VOB, część C: roboty instalacyjne DIN 845, VOB, część C: rusztowania DIN 055: oddziaływanie na elementy nośne Podłączanie słonecznych systemów grzewczych EN 976: Słoneczne systemy grzewcze i ich elementy (instalacje prefabrykowane) ENV 977: Słoneczne systemy grzewcze i ich elementy (instalacje wykonane na zamówienie klienta) DIN 988: zasady techniczne dla instalacji wody użytkowej (TRWI) Podłączenie elektryczne: DIN EN 6305 część 3 / VDE : ochrona odgromowa, zabezpieczenie instalacji budowlanych i osób ) VOB: Szczegółowe przepisy dla robót budowlanych, część C: Ogólne techniczne warunki umów dla robót budowlanych (ADV) 0 FKC (0/05)

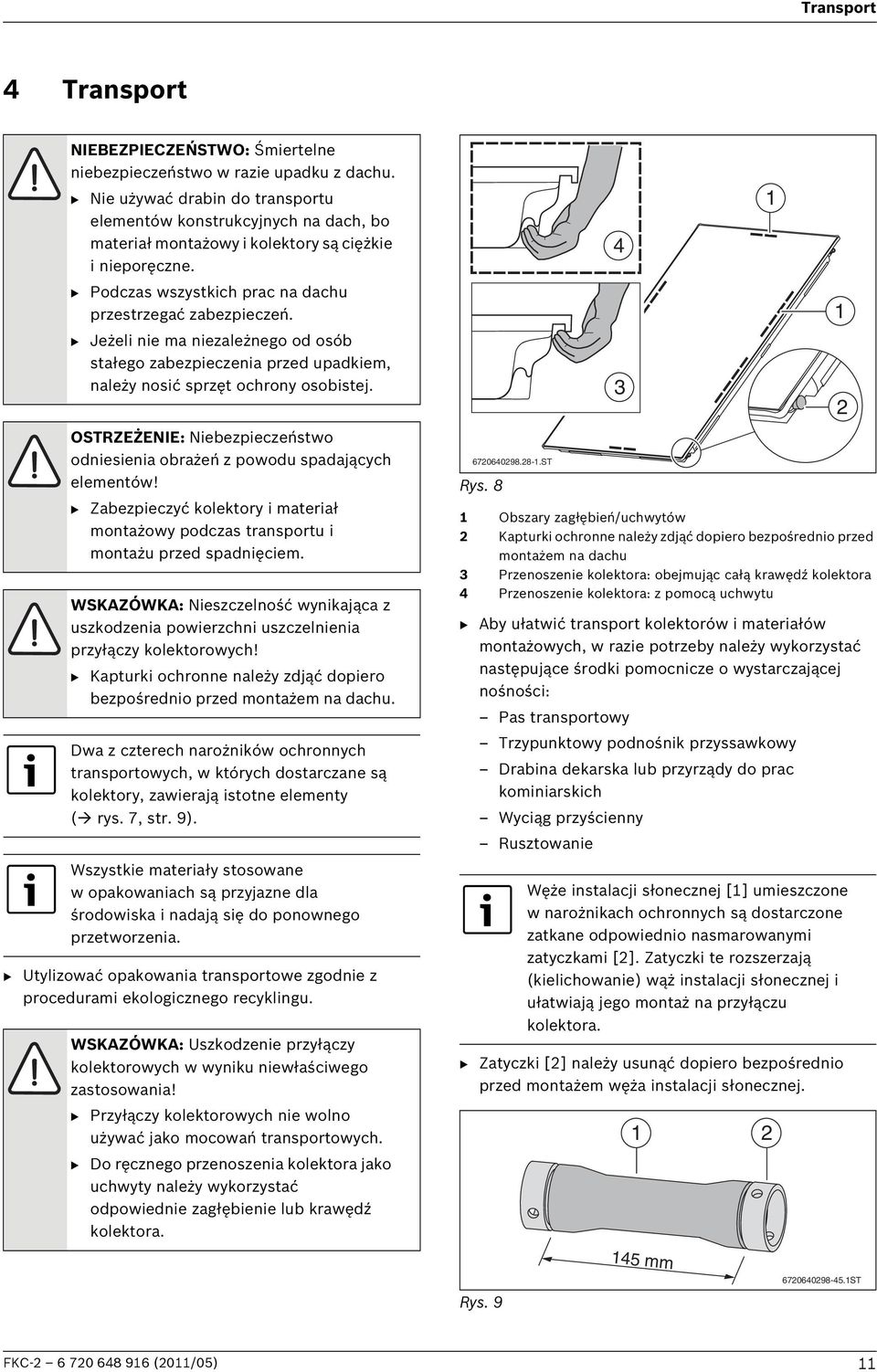

11 Transport 4 Transport NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo w razie upadku z dachu. B Nie używać drabin do transportu elementów konstrukcyjnych na dach, bo materiał montażowy i kolektory są ciężkie i nieporęczne. B Podczas wszystkich prac na dachu przestrzegać zabezpieczeń. B Jeżeli nie ma niezależnego od osób stałego zabezpieczenia przed upadkiem, należy nosić sprzęt ochrony osobistej. OSTRZEŻENIE: Niebezpieczeństwo odniesienia obrażeń z powodu spadających elementów! B Zabezpieczyć kolektory i materiał montażowy podczas transportu i montażu przed spadnięciem. WSKAZÓWKA: Nieszczelność wynikająca z uszkodzenia powierzchni uszczelnienia przyłączy kolektorowych! B Kapturki ochronne należy zdjąć dopiero bezpośrednio przed montażem na dachu. Dwa z czterech narożników ochronnych transportowych, w których dostarczane są kolektory, zawierają istotne elementy ( rys. 7, str. 9). Wszystkie materiały stosowane w opakowaniach są przyjazne dla środowiska i nadają się do ponownego przetworzenia. B Utylizować opakowania transportowe zgodnie z procedurami ekologicznego recyklingu. WSKAZÓWKA: Uszkodzenie przyłączy kolektorowych w wyniku niewłaściwego zastosowania! B Przyłączy kolektorowych nie wolno używać jako mocowań transportowych. B Do ręcznego przenoszenia kolektora jako uchwyty należy wykorzystać odpowiednie zagłębienie lub krawędź kolektora ST Rys. 8 Obszary zagłębień/uchwytów Kapturki ochronne należy zdjąć dopiero bezpośrednio przed montażem na dachu 3 Przenoszenie kolektora: obejmując całą krawędź kolektora 4 Przenoszenie kolektora: z pomocą uchwytu B Aby ułatwić transport kolektorów i materiałów montażowych, w razie potrzeby należy wykorzystać następujące środki pomocnicze o wystarczającej nośności: Pas transportowy Trzypunktowy podnośnik przyssawkowy Drabina dekarska lub przyrządy do prac kominiarskich Wyciąg przyścienny Rusztowanie B Zatyczki [] należy usunąć dopiero bezpośrednio przed montażem węża instalacji słonecznej. Rys Węże instalacji słonecznej [] umieszczone w narożnikach ochronnych są dostarczone zatkane odpowiednio nasmarowanymi zatyczkami []. Zatyczki te rozszerzają (kielichowanie) wąż instalacji słonecznej i ułatwiają jego montaż na przyłączu kolektora. 45 mm ST FKC (0/05)

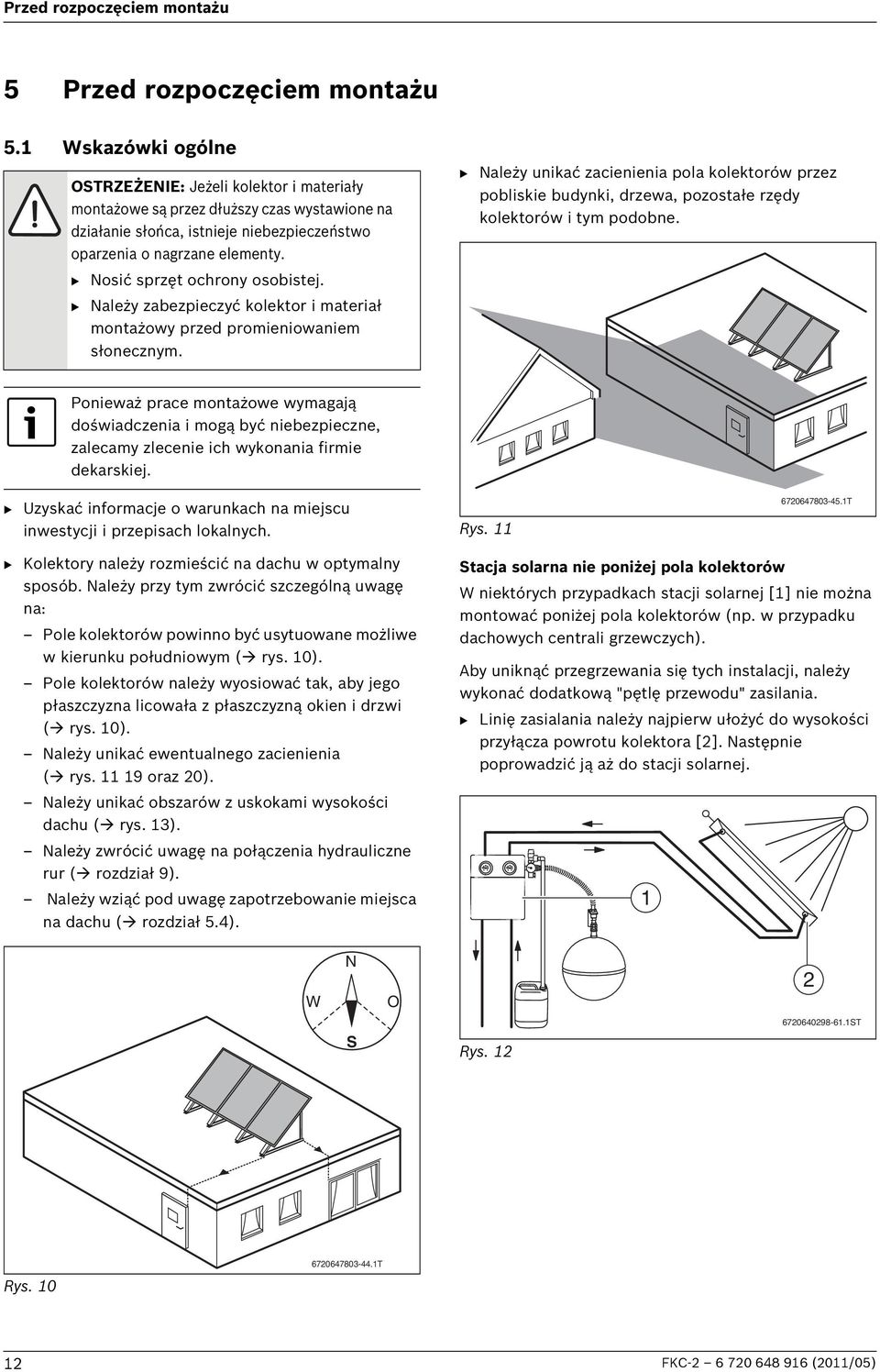

12 Przed rozpoczęciem montażu 5 Przed rozpoczęciem montażu 5. Wskazówki ogólne OSTRZEŻENIE: Jeżeli kolektor i materiały montażowe są przez dłuższy czas wystawione na działanie słońca, istnieje niebezpieczeństwo oparzenia o nagrzane elementy. B Nosić sprzęt ochrony osobistej. B Należy zabezpieczyć kolektor i materiał montażowy przed promieniowaniem słonecznym. B Należy unikać zacienienia pola kolektorów przez pobliskie budynki, drzewa, pozostałe rzędy kolektorów i tym podobne. Ponieważ prace montażowe wymagają doświadczenia i mogą być niebezpieczne, zalecamy zlecenie ich wykonania firmie dekarskiej. B Uzyskać informacje o warunkach na miejscu inwestycji i przepisach lokalnych. Rys T B Kolektory należy rozmieścić na dachu w optymalny sposób. Należy przy tym zwrócić szczególną uwagę na: Pole kolektorów powinno być usytuowane możliwe w kierunku południowym ( rys. 0). Pole kolektorów należy wyosiować tak, aby jego płaszczyzna licowała z płaszczyzną okien i drzwi ( rys. 0). Należy unikać ewentualnego zacienienia ( rys. 9 oraz 0). Należy unikać obszarów z uskokami wysokości dachu ( rys. 3). Należy zwrócić uwagę na połączenia hydrauliczne rur ( rozdział 9). Należy wziąć pod uwagę zapotrzebowanie miejsca na dachu ( rozdział 5.4). Stacja solarna nie poniżej pola kolektorów W niektórych przypadkach stacji solarnej [] nie można montować poniżej pola kolektorów (np. w przypadku dachowych centrali grzewczych). Aby uniknąć przegrzewania się tych instalacji, należy wykonać dodatkową "pętlę przewodu" zasilania. B Linię zasialania należy najpierw ułożyć do wysokości przyłącza powrotu kolektora []. Następnie poprowadzić ją aż do stacji solarnej. W N O S Rys ST Rys T FKC (0/05)

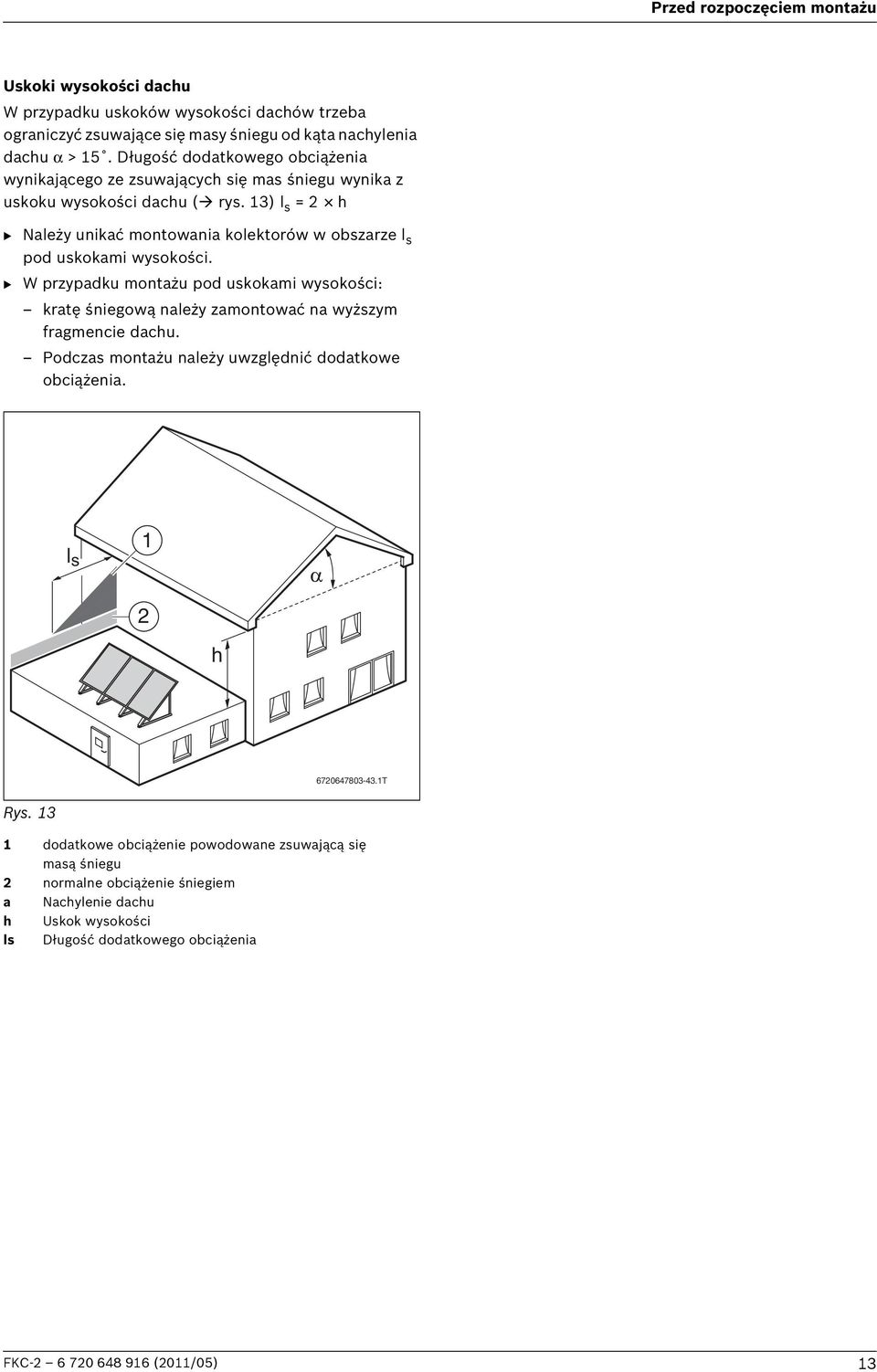

13 Przed rozpoczęciem montażu Uskoki wysokości dachu W przypadku uskoków wysokości dachów trzeba ograniczyć zsuwające się masy śniegu od kąta nachylenia dachu α > 5. Długość dodatkowego obciążenia wynikającego ze zsuwających się mas śniegu wynika z uskoku wysokości dachu ( rys. 3) l s = h B Należy unikać montowania kolektorów w obszarze l s pod uskokami wysokości. B W przypadku montażu pod uskokami wysokości: kratę śniegową należy zamontować na wyższym fragmencie dachu. Podczas montażu należy uwzględnić dodatkowe obciążenia. l s h T Rys. 3 dodatkowe obciążenie powodowane zsuwającą się masą śniegu normalne obciążenie śniegiem a Nachylenie dachu h Uskok wysokości ls Długość dodatkowego obciążenia FKC (0/05) 3

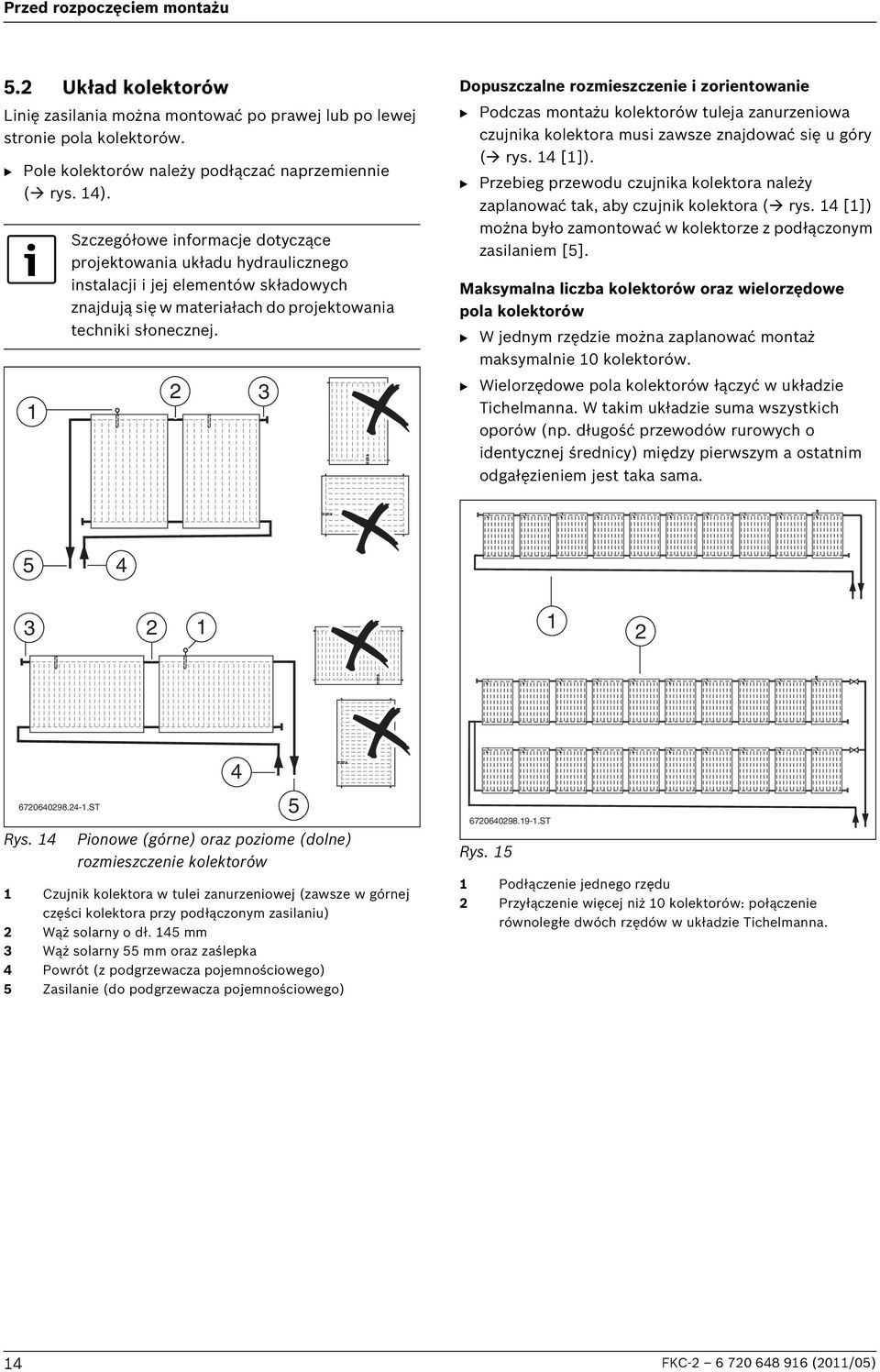

14 Przed rozpoczęciem montażu 5. Układ kolektorów Linię zasilania można montować po prawej lub po lewej stronie pola kolektorów. B Pole kolektorów należy podłączać naprzemiennie ( rys. 4). Szczegółowe informacje dotyczące projektowania układu hydraulicznego instalacji i jej elementów składowych znajdują się w materiałach do projektowania techniki słonecznej. 3 Dopuszczalne rozmieszczenie i zorientowanie B Podczas montażu kolektorów tuleja zanurzeniowa czujnika kolektora musi zawsze znajdować się u góry ( rys. 4 []). B Przebieg przewodu czujnika kolektora należy zaplanować tak, aby czujnik kolektora ( rys. 4 []) można było zamontować w kolektorze z podłączonym zasilaniem [5]. Maksymalna liczba kolektorów oraz wielorzędowe pola kolektorów B W jednym rzędzie można zaplanować montaż maksymalnie 0 kolektorów. B Wielorzędowe pola kolektorów łączyć w układzie Tichelmanna. W takim układzie suma wszystkich oporów (np. długość przewodów rurowych o identycznej średnicy) między pierwszym a ostatnim odgałęzieniem jest taka sama ST Rys. 4 Pionowe (górne) oraz poziome (dolne) rozmieszczenie kolektorów Czujnik kolektora w tulei zanurzeniowej (zawsze w górnej części kolektora przy podłączonym zasilaniu) Wąż solarny o dł. 45 mm 3 Wąż solarny 55 mm oraz zaślepka 4 Powrót (z podgrzewacza pojemnościowego) 5 Zasilanie (do podgrzewacza pojemnościowego) ST Rys. 5 Podłączenie jednego rzędu Przyłączenie więcej niż 0 kolektorów: połączenie równoległe dwóch rzędów w układzie Tichelmanna. 4 FKC (0/05)

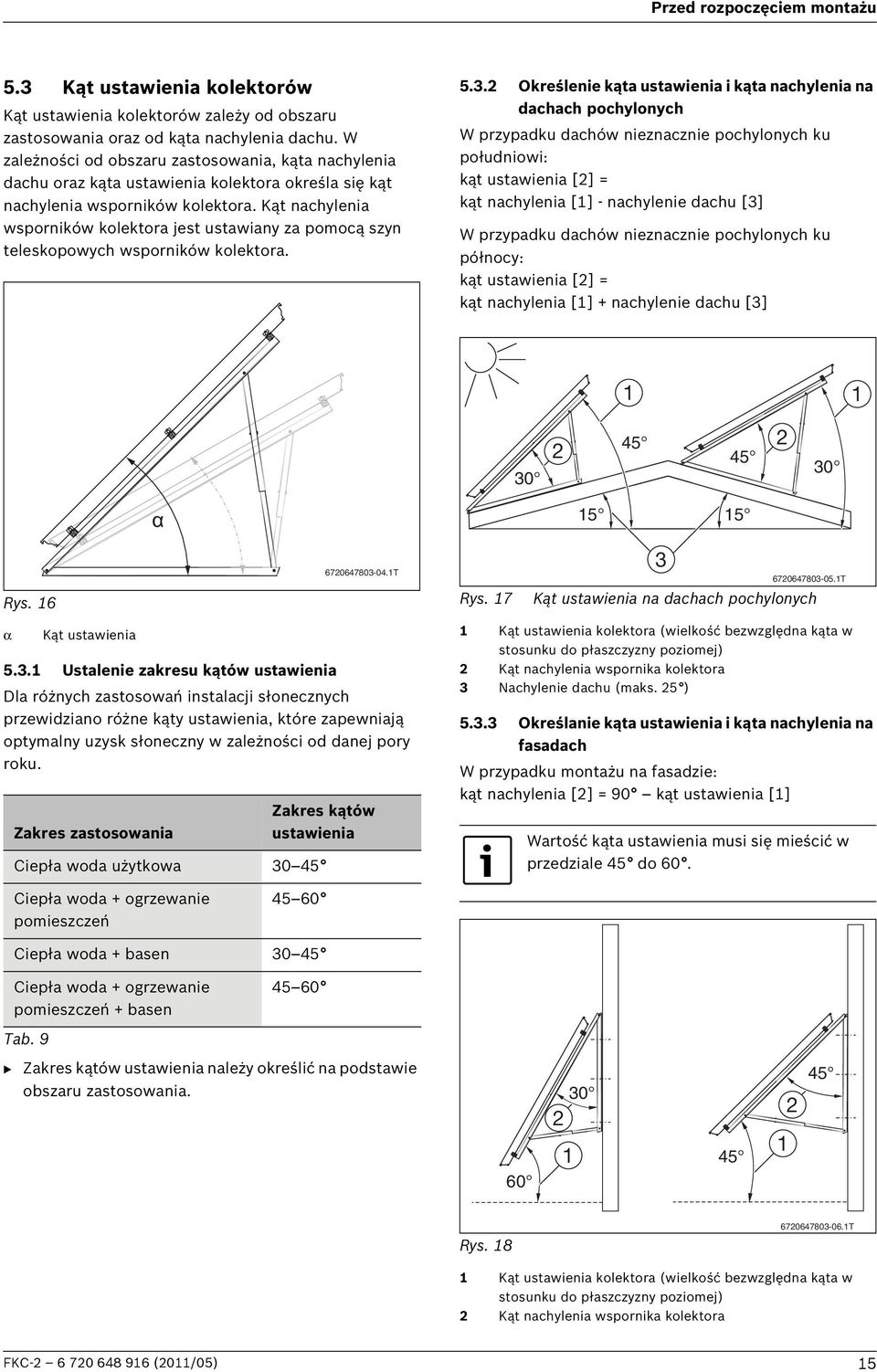

15 Przed rozpoczęciem montażu 5.3 Kąt ustawienia kolektorów Kąt ustawienia kolektorów zależy od obszaru zastosowania oraz od kąta nachylenia dachu. W zależności od obszaru zastosowania, kąta nachylenia dachu oraz kąta ustawienia kolektora określa się kąt nachylenia wsporników kolektora. Kąt nachylenia wsporników kolektora jest ustawiany za pomocą szyn teleskopowych wsporników kolektora Określenie kąta ustawienia i kąta nachylenia na dachach pochylonych W przypadku dachów nieznacznie pochylonych ku południowi: kąt ustawienia [] = kąt nachylenia [] - nachylenie dachu [3] W przypadku dachów nieznacznie pochylonych ku północy: kąt ustawienia [] = kąt nachylenia [] + nachylenie dachu [3] α 5 5 Rys T Rys T Kąt ustawienia na dachach pochylonych α Kąt ustawienia 5.3. Ustalenie zakresu kątów ustawienia Dla różnych zastosowań instalacji słonecznych przewidziano różne kąty ustawienia, które zapewniają optymalny uzysk słoneczny w zależności od danej pory roku. Zakres zastosowania Zakres kątów ustawienia Ciepła woda użytkowa Kąt ustawienia kolektora (wielkość bezwzględna kąta w stosunku do płaszczyzny poziomej) Kąt nachylenia wspornika kolektora 3 Nachylenie dachu (maks. 5 ) Określanie kąta ustawienia i kąta nachylenia na fasadach W przypadku montażu na fasadzie: kąt nachylenia [] = 90 kąt ustawienia [] Wartość kąta ustawienia musi się mieścić w przedziale 45 do 60. Ciepła woda + ogrzewanie pomieszczeń Ciepła woda + basen Ciepła woda + ogrzewanie pomieszczeń + basen Tab. 9 B Zakres kątów ustawienia należy określić na podstawie obszaru zastosowania Rys T Kąt ustawienia kolektora (wielkość bezwzględna kąta w stosunku do płaszczyzny poziomej) Kąt nachylenia wspornika kolektora FKC (0/05) 5

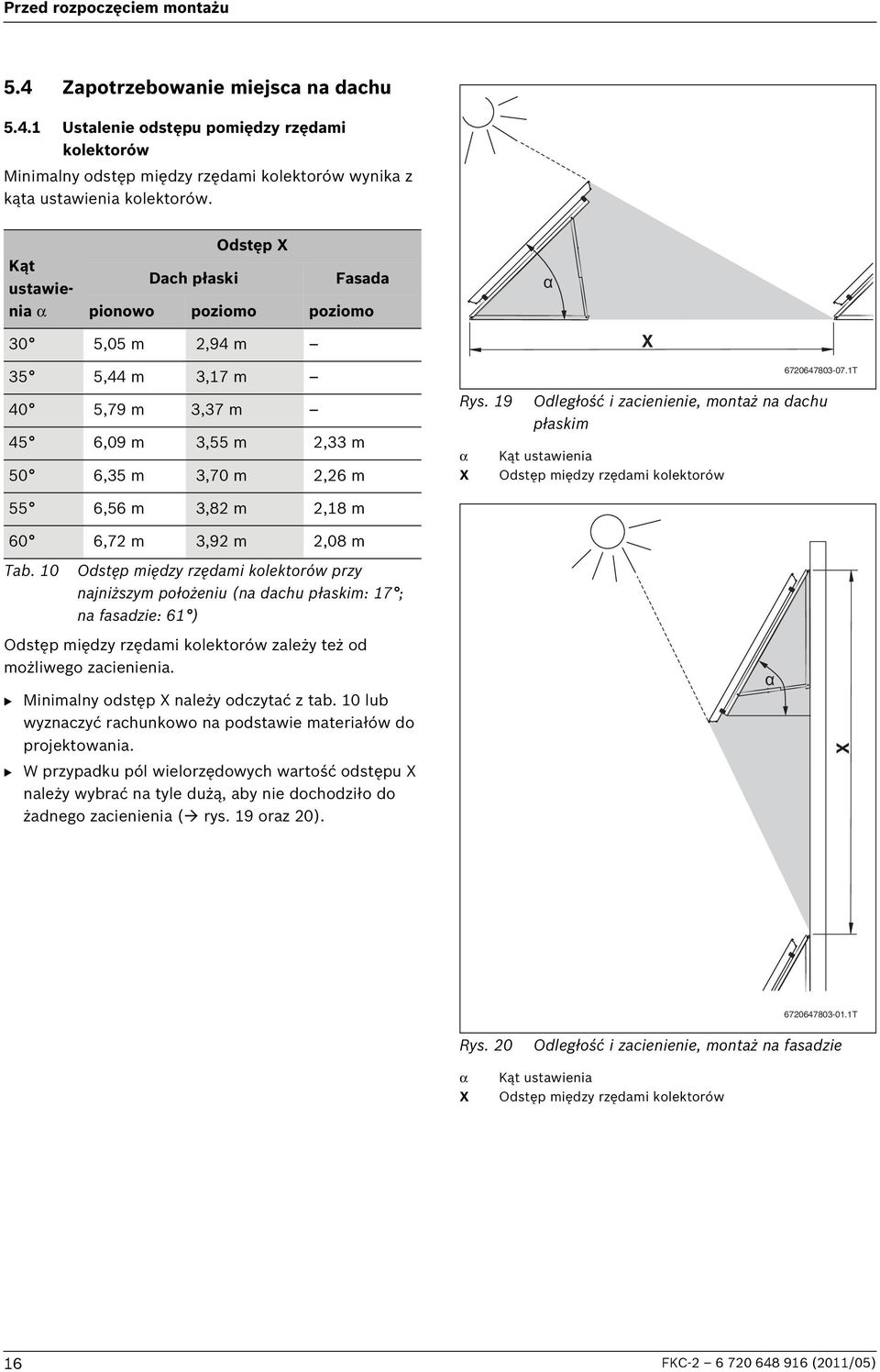

16 X Przed rozpoczęciem montażu 5.4 Zapotrzebowanie miejsca na dachu 5.4. Ustalenie odstępu pomiędzy rzędami kolektorów Minimalny odstęp między rzędami kolektorów wynika z kąta ustawienia kolektorów. Kąt ustawienia α Odstęp X Dach płaski Fasada pionowo poziomo poziomo α 30 5,05 m,94 m 35 5,44 m 3,7 m 40 5,79 m 3,37 m 45 6,09 m 3,55 m,33 m 50 6,35 m 3,70 m,6 m Rys. 9 α X Odległość i zacienienie, montaż na dachu płaskim Kąt ustawienia Odstęp między rzędami kolektorów X T 55 6,56 m 3,8 m,8 m 60 6,7 m 3,9 m,08 m Tab. 0 Odstęp między rzędami kolektorów przy najniższym położeniu (na dachu płaskim: 7 ; na fasadzie: 6 ) Odstęp między rzędami kolektorów zależy też od możliwego zacienienia. B Minimalny odstęp X należy odczytać z tab. 0 lub wyznaczyć rachunkowo na podstawie materiałów do projektowania. B W przypadku pól wielorzędowych wartość odstępu X należy wybrać na tyle dużą, aby nie dochodziło do żadnego zacienienia ( rys. 9 oraz 0). α T Rys. 0 Odległość i zacienienie, montaż na fasadzie α X Kąt ustawienia Odstęp między rzędami kolektorów 6 FKC (0/05)

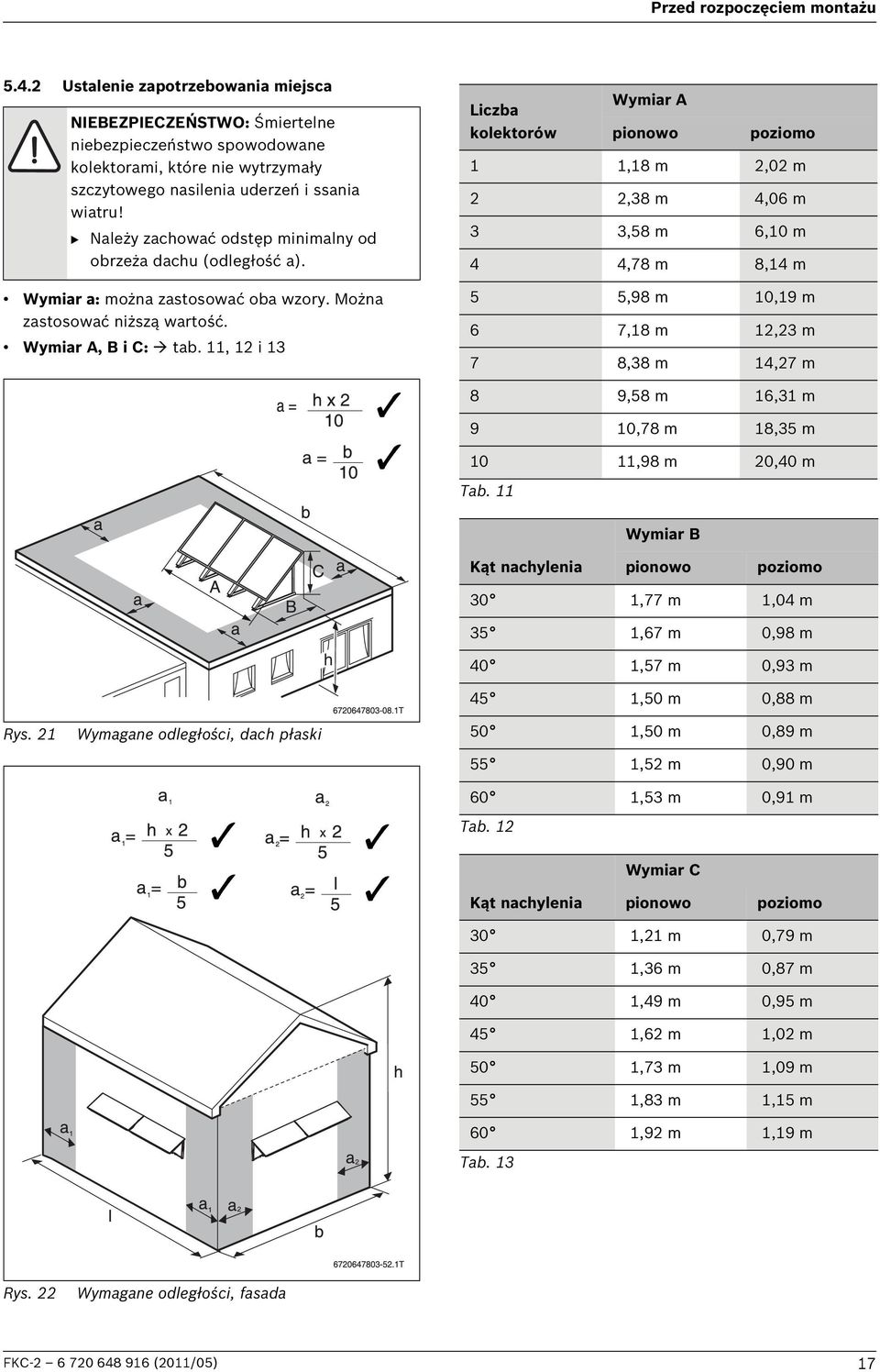

17 Przed rozpoczęciem montażu 5.4. Ustalenie zapotrzebowania miejsca NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo spowodowane kolektorami, które nie wytrzymały szczytowego nasilenia uderzeń i ssania wiatru! B Należy zachować odstęp minimalny od obrzeża dachu (odległość a). Wymiar a: można zastosować oba wzory. Można zastosować niższą wartość. Wymiar A, B i C: tab., i 3 Liczba kolektorów Wymiar A pionowo poziomo,8 m,0 m,38 m 4,06 m 3 3,58 m 6,0 m 4 4,78 m 8,4 m 5 5,98 m 0,9 m 6 7,8 m,3 m 7 8,38 m 4,7 m 8 9,58 m 6,3 m 9 0,78 m 8,35 m 0,98 m 0,40 m Tab. Wymiar B Kąt nachylenia pionowo poziomo 30,77 m,04 m h 35,67 m 0,98 m 40,57 m 0,93 m Rys. Wymagane odległości, dach płaski 45,50 m 0,88 m 50,50 m 0,89 m 55,5 m 0,90 m 60,53 m 0,9 m Tab. Wymiar C Kąt nachylenia pionowo poziomo 30, m 0,79 m 35,36 m 0,87 m 40,49 m 0,95 m 45,6 m,0 m 50,73 m,09 m 55,83 m,5 m 60,9 m,9 m Tab. 3 Rys. Wymagane odległości, fasada FKC (0/05) 7

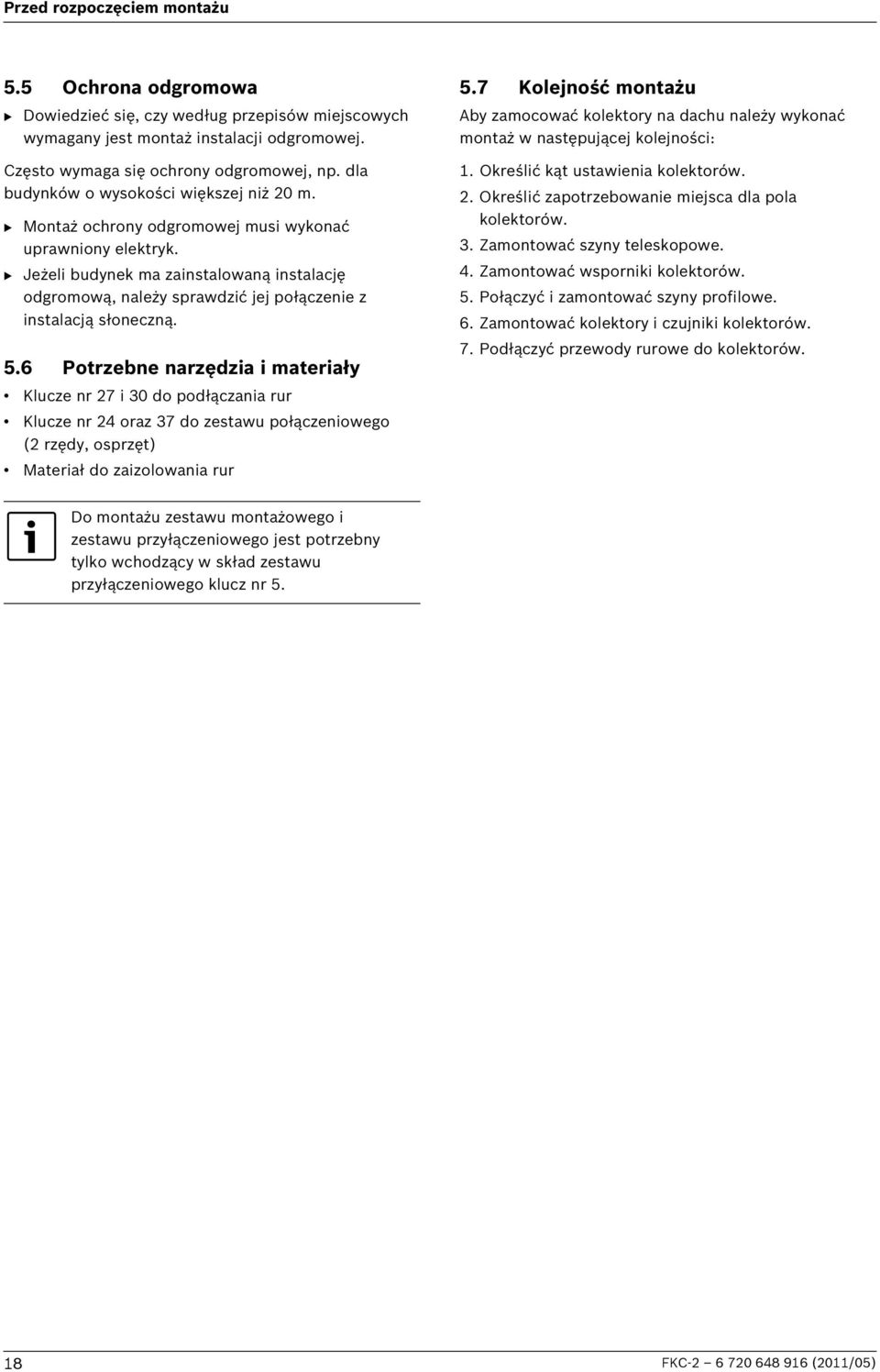

18 Przed rozpoczęciem montażu 5.5 Ochrona odgromowa B Dowiedzieć się, czy według przepisów miejscowych wymagany jest montaż instalacji odgromowej. Często wymaga się ochrony odgromowej, np. dla budynków o wysokości większej niż 0 m. B Montaż ochrony odgromowej musi wykonać uprawniony elektryk. B Jeżeli budynek ma zainstalowaną instalację odgromową, należy sprawdzić jej połączenie z instalacją słoneczną. 5.6 Potrzebne narzędzia i materiały Klucze nr 7 i 30 do podłączania rur Klucze nr 4 oraz 37 do zestawu połączeniowego ( rzędy, osprzęt) Materiał do zaizolowania rur 5.7 Kolejność montażu Aby zamocować kolektory na dachu należy wykonać montaż w następującej kolejności:. Określić kąt ustawienia kolektorów.. Określić zapotrzebowanie miejsca dla pola kolektorów. 3. Zamontować szyny teleskopowe. 4. Zamontować wsporniki kolektorów. 5. Połączyć i zamontować szyny profilowe. 6. Zamontować kolektory i czujniki kolektorów. 7. Podłączyć przewody rurowe do kolektorów. Do montażu zestawu montażowego i zestawu przyłączeniowego jest potrzebny tylko wchodzący w skład zestawu przyłączeniowego klucz nr 5. 8 FKC (0/05)

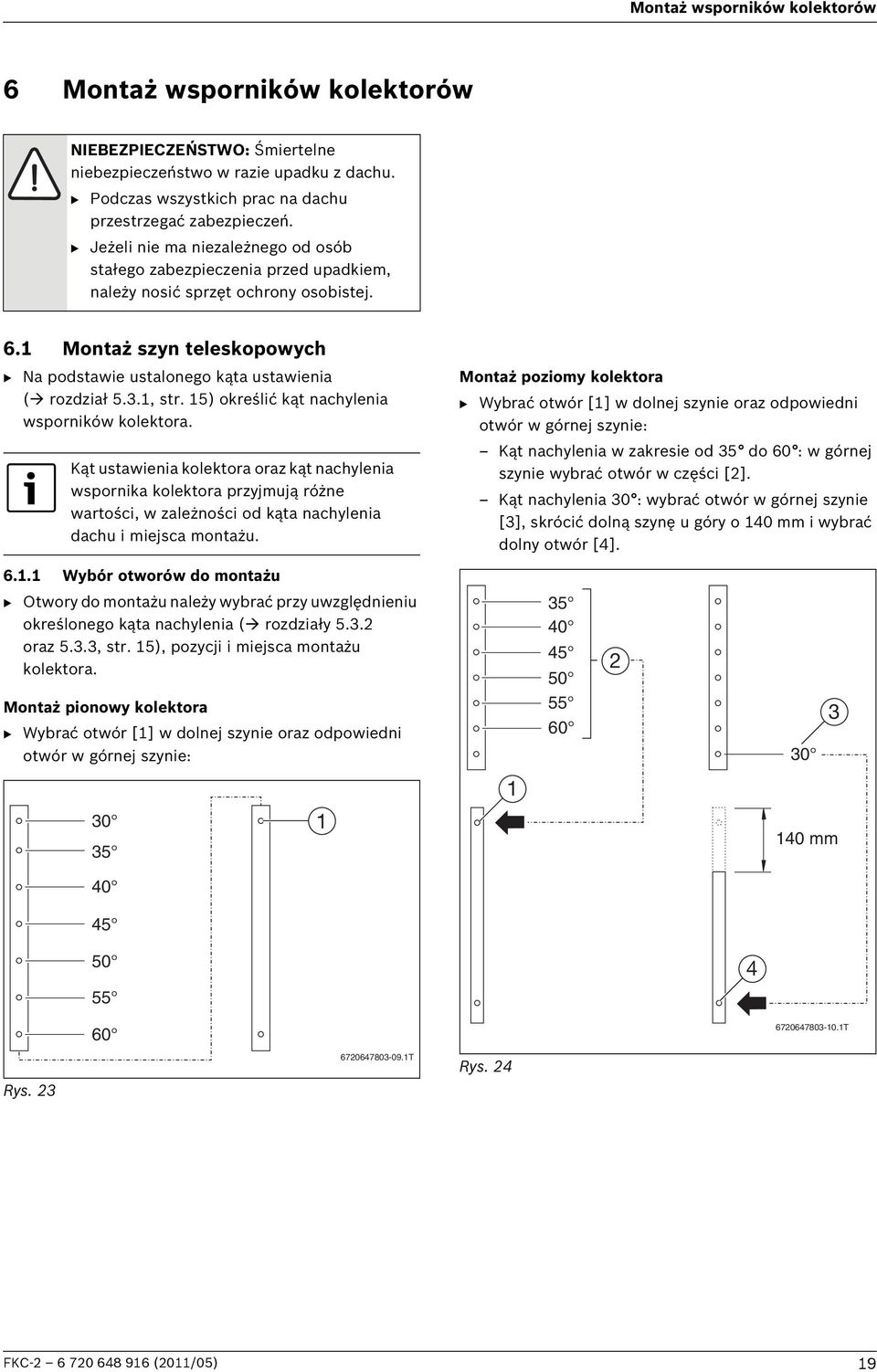

19 Montaż wsporników kolektorów 6 Montaż wsporników kolektorów NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo w razie upadku z dachu. B Podczas wszystkich prac na dachu przestrzegać zabezpieczeń. B Jeżeli nie ma niezależnego od osób stałego zabezpieczenia przed upadkiem, należy nosić sprzęt ochrony osobistej. 6. Montaż szyn teleskopowych B Na podstawie ustalonego kąta ustawienia ( rozdział 5.3., str. 5) określić kąt nachylenia wsporników kolektora. Kąt ustawienia kolektora oraz kąt nachylenia wspornika kolektora przyjmują różne wartości, w zależności od kąta nachylenia dachu i miejsca montażu. Montaż poziomy kolektora B Wybrać otwór [] w dolnej szynie oraz odpowiedni otwór w górnej szynie: Kąt nachylenia w zakresie od 35 do 60 : w górnej szynie wybrać otwór w części []. Kąt nachylenia 30 : wybrać otwór w górnej szynie [3], skrócić dolną szynę u góry o 40 mm i wybrać dolny otwór [4]. 6.. Wybór otworów do montażu B Otwory do montażu należy wybrać przy uwzględnieniu określonego kąta nachylenia ( rozdziały 5.3. oraz 5.3.3, str. 5), pozycji i miejsca montażu kolektora. Montaż pionowy kolektora B Wybrać otwór [] w dolnej szynie oraz odpowiedni otwór w górnej szynie: mm T Rys T Rys. 4 FKC (0/05) 9

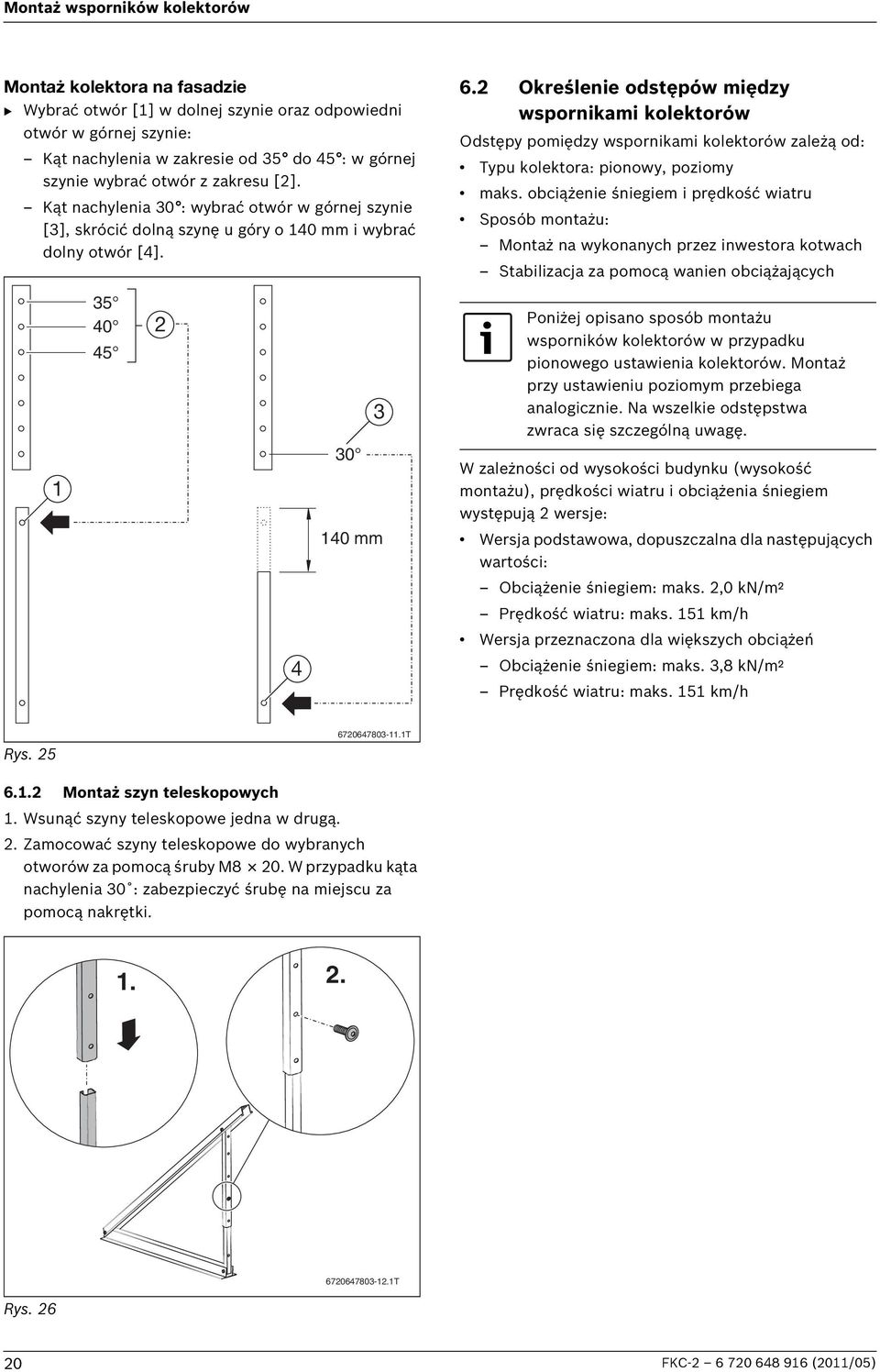

20 Montaż wsporników kolektorów Montaż kolektora na fasadzie B Wybrać otwór [] w dolnej szynie oraz odpowiedni otwór w górnej szynie: Kąt nachylenia w zakresie od 35 do 45 : w górnej szynie wybrać otwór z zakresu []. Kąt nachylenia 30 : wybrać otwór w górnej szynie [3], skrócić dolną szynę u góry o 40 mm i wybrać dolny otwór [4]. 6. Określenie odstępów między wspornikami kolektorów Odstępy pomiędzy wspornikami kolektorów zależą od: Typu kolektora: pionowy, poziomy maks. obciążenie śniegiem i prędkość wiatru Sposób montażu: Montaż na wykonanych przez inwestora kotwach Stabilizacja za pomocą wanien obciążających Poniżej opisano sposób montażu wsporników kolektorów w przypadku pionowego ustawienia kolektorów. Montaż przy ustawieniu poziomym przebiega analogicznie. Na wszelkie odstępstwa zwraca się szczególną uwagę. 30 W zależności od wysokości budynku (wysokość montażu), prędkości wiatru i obciążenia śniegiem występują wersje: 40 mm Wersja podstawowa, dopuszczalna dla następujących wartości: Obciążenie śniegiem: maks.,0 kn/m² Prędkość wiatru: maks. 5 km/h Wersja przeznaczona dla większych obciążeń 4 Obciążenie śniegiem: maks. 3,8 kn/m² Prędkość wiatru: maks. 5 km/h T Rys Montaż szyn teleskopowych. Wsunąć szyny teleskopowe jedna w drugą.. Zamocować szyny teleskopowe do wybranych otworów za pomocą śruby M8 0. W przypadku kąta nachylenia 30 : zabezpieczyć śrubę na miejscu za pomocą nakrętki... Rys T 0 FKC (0/05)

21 Montaż wsporników kolektorów 6.. Określenie odstępów przy kotwieniu do podłoża Wersja podstawowa, pionowa Do pierwszego kolektora są potrzebne wsporniki. Wersja podstawowa, pozioma Do każdego poziomego kolektora są potrzebne wsporniki, rys T Rys. 30 Wersja podstawowa dla kolektorów poziomych Rys T Wersja podstawowa dla kolektorów pionowych Dla każdego następnego kolektora pionowego jest potrzebny jeden dodatkowy wspornik, rys. 8 oraz 9. Wersja przeznaczona dla wyższych obciążeń, pionowa W przypadku pionowego ustawienia kolektorów, ze względu na większe obciążenia, dla drugiego i wszystkich następnych kolektorów będą potrzebne następujące dodatkowe elementy: dodatkowe wsporniki kolektorów dodatkowe szyny profilowe ( rozdział 7.3, str. 30) T Rys T Wersja podstawowa dla 3 kolektorów pionowych Rys. 3 Wersja dla wyższych obciążeń, 3 kolektory pionowe Wersja dla wyższych obciążeń, pozioma W przypadku poziomego rozmieszczenia kolektorów wersja podstawowa jest dostosowana do obciążeń śniegiem na poziomie 3,8 kn/m. Nie jest konieczne stosowanie dodatkowych elementów T Rys. 9 Wersja podstawowa dla >3 kolektorów pionowych FKC (0/05)

22 Montaż wsporników kolektorów 6.. Ustalenie odstępów w przypadku wanien obciążających Wersja podstawowa, pionowa Dla pierwszego kolektora pionowego są potrzebne wsporniki. Dla każdego następnego kolektora jest potrzebny jeden dodatkowy wspornik. W przypadku pionowego rozmieszczenia kolektorów przy 3, 5, 7 i 9 kolektorze potrzebny jest dodatkowy wspornik. Rys. 3 Wersja podstawowa dla 0 kolektorów pionowych (wymiary w mm) Liczba kolektorów Liczba wsporników kolektora Wymiar A Wymiar B Wymiar C Wymiar D mm mm mm 355 mm mm 440 mm mm 440 mm 355 mm mm 440 mm 440 mm mm 440 mm 440 mm 355 mm mm 440 mm 440 mm 440 mm Tab. 4 Odległości między wspornikami dodatkowymi w przypadku wersji podstawowej z wannami obciążającymi, montaż pionowy FKC (0/05)

23 Montaż wsporników kolektorów Wersja podstawowa, pozioma W przypadku poziomego rozmieszczenia kolektorów dla każdych kolektorów jest potrzebnych 5 wsporników. W przypadku ponad 3 kolektorów dla 3., 6., 9. i 0. kolektora są potrzebne dodatkowe wsporniki. W przypadku 7 poziomych kolektorów wspornik nie jest potrzebny [] A C B T Rys. 33 Wersja podstawowa dla 0 kolektorów poziomych (wymiary w mm) Liczba kolektorów Liczba wsporników kolektora Wymiar A Wymiar B Wymiar C mm 5 64 mm mm mm mm 64 mm 9 38 mm 64 mm mm 64 mm 64 mm Tab. 5 Odległości między wspornikami dodatkowymi w przypadku wersji podstawowej z wannami obciążającymi, montaż poziomy FKC (0/05) 3

24 Montaż wsporników kolektorów Wersja przeznaczona do wyższych obciążeń, pionowa W przypadku wyższych obciążeń jest potrzebne zastosowanie następujących dodatkowych elementów: zabezpieczenie liną (opcjonalne) ( rozdział 6.3, str. 5) dodatkowe szyny profilowe ( rozdział 7.3, str. 30) dodatkowe wsporniki kolektorów Rys. 34 Wersja dla wyższych obciążeń, 3 i więcej kolektorów pionowych (wymiary w mm) Wersja dla wyższych obciążeń, pozioma W przypadku poziomego rozmieszczenia kolektorów wersja podstawowa jest dostosowana do obciążeń śniegiem na poziomie 3,8 kn/m. Nie jest konieczne stosowanie dodatkowych elementów. 4 FKC (0/05)

25 Montaż wsporników kolektorów 6.3 Montaż wsporników kolektorów na dachu płaskim Poniższe informacje dotyczą kolektora. Podstawą tych danych jest norma DIN 055, część 4 "Obciążenia dla budynków". Możliwe są 3 sposoby (rodzaje) montażu: Kotwienie do podłoża (mocowanie wykonywane przez inwestora) Z wykorzystaniem wanien obciążających (z płytami betonowymi, żwirem itp.) Zabezpieczenie liną i wanny obciążające WSKAZÓWKA: Uszkodzenia dachu z powodu błędego sposobu stabilizacji! B Przy wyborze rodzaju stabilizacji należy wziąć pod uwagę parametry statyczne dachu. WSKAZÓWKA: Uszkodzenia dachu i kolektorów z powodu niewystarczającego przymocowania przy dachach pochylonych. B W przypadku dachów pochylonych inwestor ma obowiązek zapewnić wystarczające przymocowanie wsporników kolektora. WSKAZÓWKA: Uszkodzenie pokrycia dachu może powodować nieszczelności! B Do ochrony pokrycia dachu należy rozłożyć dostępne w handlu maty ochronne. B Profile, wsporniki kolektorów oraz dodatkowe materiały montażowe należy odkładać tylko na maty ochronne. W przypadku zastosowania wanien obciążających wypełnionych żwirem na jeden kolektor może przypadać ciężar maksymalnie 30 kg. Wartości podane w poniższej tabeli dotyczą stabilizacji pojedynczego kolektora. B Odstępy między wspornikami oraz liczba wsporników kolektorów jest uzależniona od sposobu montażu. Kotwienie do podłoża Obciążenie bez zabezpieczenia Obciążenie z zabezpieczeniem liną Ciśnienie prędkości (kinetyczne) q Prędkość wiatru Liczba i rodzaj zastosowanych śrub ) Ciężar zawartości wanny obciążającej Ciężar zawartości wanny obciążającej Siła naciągu liny 0,50 kn/m² 0 km/h x M8/ kg 80 kg,0 kn 0,80 kn/m² 9 km/h x M8/ kg 30 kg 3,0 kn,0 kn/m² ) 5 km/h 3x M8/ kg 450 kg 4,0 kn Tab. 6 Stabilizacja kolektora ) na wspornik kolektora ) dodatkowe szyny profilowe są wymagane tylko w przypadku dodatkowego obciążenia śniegiem FKC (0/05) 5

26 Montaż wsporników kolektorów 6.3. Kotwienie do podłoża Poniżej jako przykład opisano zamocowanie do dwuteowników. B Należy zapewnić, że wykonana przez inwestora podbudowa, do której mają być mocowane kolektory, będzie przejmować działające na kolektory obciążenia wiatrem i śniegiem. B Zapewnić, aby przymocowanie instalacji słonecznej na budowie przez inwestora instalację tę stabilizowało i nie spowodowało uszkodzenia dachu. WSKAZÓWKA: Uszkodzenia instalacji słonecznej spowodowane przez zmiany konstrukcyjne wsporników kolektorów B Profile wsporników kolektorów przeznaczone do montażu na miejscu nie mogą być nawieracane ani w żaden inny sposób zmieniane Wanny obciążające B Wsporniki kolektorów należy ustawić, zachowując wyznaczone odstępy ( rozdział 6.., str. ). B Na każdym kolektorze należy zawiesić 4 wanny obciążające [], umieszczając je w dolnych profilach [] i jedne wewnątrz drugich [3]. B Umieścić obciążenie (płyty betonowe, żwir itp.) wewnątrz wanien obciążających (ciężar: tab. 6, str. 5). 3 B Wsporniki kolektorów należy ustawić, zachowując wyznaczone odstępy ( rozdział 6.., str. ). B Zaznaczyć otwory dolnego profilu [] na podwójnym teowniku i nawiercić otwory. B Skręcić profil i podwójny teownik [3] za pomocą śrub ( tab. 6, str. 5), nakrętek i podkładek []. 3 Rys T Wsporniki kolektorów z wannami obciążającymi dla kolektorów pionowych (góra) i kolektora poziomego (dół) T 563 (353) 563 (353) Rys. 35 Wsporniki kolektorów na podwójnych teownikach, wymiary w mm (wartości w nawiasach: montaż poziomy) 6 FKC (0/05)

27 Montaż wsporników kolektorów Zabezpieczenie liną B Wsporniki kolektorów należy ustawić, zachowując wyznaczone odstępy ( rozdział 6.., str. ). B Każdy kolektor należy na miejscu zamocować do śruby dolnego profilu za pomocą przynajmniej lin stalowych [] B Zamocować wanny obciążające ( rozdział 6.3., str. 6). B Linę stalową należy zakotwić w odpowiednim punkcie na dachu. 6.4 Montaż wsporników kolektorów na fasadzie Montaż na fasadzie jest dopuszczalny tylko dla następujących wartości: obciążenie śniegiem: maks.,0 kn/m² Kąt ustawienia: 45 do 60 Prędkość wiatru: maks. 9 km/h NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo z powodu spadających kolektorów w przypadku nieodpowiedniej fasady. B Wsporniki kolektorów należy montować jedynie na zamkniętej, nie przepuszczającej wiatru fasadzie. B Przed przystąpieniem do montażu należy sprawdzić nośność ściany, do której będą mocowane elementy, oraz podłoża. W razie potrzeby zwrócić się do konstruktora od statyki. Rys. 37 Wsporniki kolektorów z zabezpieczeniem liną NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo z powodu spadających kolektorów w przypadku błędnego montażu. B Do montażu na fasadzie należy stosować wyłącznie poziome wsporniki kolektorów. B Należy zachować dopuszczalne kąty ustawienia ( rozdział 5.3.3, str. 5). B Wsporniki kolektorów należy wystarczająco przymocować. B Nie wolno wprowadzać zmian konstrukcyjnych we wspornikach kolektorów. B Nie wolno składować żadnych przedmiotów pomiędzy wspornikami kolektorów. B Na wspornikach kolektorów nie wolno montować żadnych dodatkowych osłon. W przypadku montażu na fasadzie obowiązują wartości dla doboru podane w tab. 7, str. 8. FKC (0/05) 7

28 Montaż wsporników kolektorów Wartości dla doboru Budowa ściany ) Żelbeton min. B5 (min. 0 mm) Śruby/kołki na każdy wspornik kolektora 3 UPAT MAX kotwa ekspresowa, typ MAX 8 (A4) ) 3 podkładki 3) według DIN 90 3 Hilti HST-HCR-M8 ) Podbudowa ze stali (np. podwójne teowniki) Tab. 7 ) Prace murarskie na życzenie 3 podkładki 3) według DIN 90 3 M8/4.6 podkładki 3) według DIN 90 ) Każda śruba/kołek musi wytrzymać oddziaływanie siły rozciągającej przynajmniej,63kn lub siły pionowej (ścinającej) przynajmniej,56kn. 3) 3 x średnica śruby = średnica zewnętrzna podkładki Montaż wsporników kolektorów na fasadzie Liczba wsporników kolektorów oraz odstępy między nimi rys. 33oraz tab. 5, str. 3. B Przymocować każdy ze wsporników kolektora obok siebie na fasadzie za pomocą 3 śrub [] T Rys. 38 Wsporniki kolektorów na fasadzie, kolektory poziome (wartości w mm) 8 FKC (0/05)

29 Montaż szyn profilowych 7 Montaż szyn profilowych 7. Łączenie szyn profilowych B Wsunąć szyny profilowe [] na łącznik wtykowy [], do oporu. Typ kolektora pionowo poziomo Tab. 8 Kotwienie do podłoża Wersja podstawowa środkowy otwór w łączniku wtykowym ( rys. 40 []) Wersja przeznaczona dla wyższych obciążeń drugi podłużny otwór od prawej ( rys. 40 []) drugi podłużny otwór od prawej ( rys. 40 []) Wanny obciążające Rys Montaż szyn profilowych ST Ustawienie szyn profilowych Ustawienie szyn profilowych zależne jest od następujących czynników: Typu kolektora: pionowy, poziomy Odstępów między wspornikami kolektorów Sposób montażu (kotwienie do podłoża, wanny obciążające, fasada) B Umieścić szyny profilowe przy wspornikach kolektorów, rozpoczynając montaż jak pokazano na rys. 40 i w tab. 8, 9 oraz 0. Typ kolektora pionowo poziomo Tab. 9 Typ kolektora poziomo Tab. 0 Wersja podstawowa środkowy otwór w łączniku wtykowym ( rys. 40 []) Wersja przeznaczona dla wyższych obciążeń drugi podłużny otwór od prawej ( rys. 40 []) środkowy otwór w łączniku wtykowym ( rys. 40 []) Fasada środkowy otwór w łączniku wtykowym ( rys. 40 []) Montaż szyn profilowych na wspornikach kolektorów B Zamocować zmontowane wstępnie szyny profilowe [] na wspornikach kolektorów za pomocą śrub M8 0 []. Nie dociągać jeszcze śrub, tak aby można było jeszcze wyosiować szyny profilowe. Rys T T Rys. 4 Montaż szyn profilowych (tutaj: dla kolektorów pionowych) FKC (0/05) 9

30 Montaż szyn profilowych 7.3 Montaż dodatkowych szyn profilowych Montaż dodatkowych szyn profilowych umożliwia większe obciążenie systemu montażowego kolektorów pionowych ( rozdział Dopuszczalne obciążenia, str. 5). B Zamocować dodatkowe szyny profilowe w środkowych otworach wsporników kolektorów za pomocą śrub M8 0. Nie dociągać jeszcze śrub, tak aby można było jeszcze wyosiować położenie szyn profilowych. 7.5 Montaż zabezpieczenia przed zsunięciem Wykorzystać oba wewnętrzne otwory podłużne [] do montażu obu zabezpieczeń przed zsunięciem. B Wsunąć zabezpieczenie przed zsunięciem na szynę profilową i zablokować w otworze podłużnym [] T Rys. 4 Montaż dodatkowej szyny profilowej (tutaj: dla kolektorów pionowych) 7.4 Wyosiowanie szyn profilowych Właściwe wyosiowanie szyn profilowych jest istotne dla prawidłowego montażu kolektorów. B Wyosiować szyny profilowe w poziomie i zachowując wskazane odstępy. Wykorzystać w tym celu poziomnicę. B Wyosiować z boku górne i dolne szyny profilowe tak, aby leżały w jednej płaszczyźnie. B Skontrolować prostopadłość. Zmierzyć przekątne lub ułożyć np. łatę dachową na końcu jednej z szyn profilowych. B Dokręcić śruby M8. Rys T Rys T 30 FKC (0/05)

31 Montaż kolektorów 8 Montaż kolektorów NIEBEZPIECZEŃSTWO: Śmiertelne niebezpieczeństwo w razie upadku z dachu. B Podczas wszystkich prac na dachu przestrzegać zabezpieczeń. B Jeżeli nie ma niezależnego od osób stałego zabezpieczenia przed upadkiem, należy nosić sprzęt ochrony osobistej. B Montaż na dachu muszą wykonywać co najmniej osoby. Istotne wskazówki dotyczące postępowania z wężami instalacji słonecznej oraz sprężystymi opaskami zaciskowymi OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń z powodu zaciągniętego pierścienia zabepieczającego w stanie niezmontowanym! B Dopiero po umieszczeniu sprężystej opaski zaciskowej na wężu instalacji słonecznej zaciągnąć pierścień zabezpieczający. WSKAZÓWKA: Uszkodzenia kolektora spowodowane nieszczelnościami przyłącza kolektora! B Kapturki ochronne przyłączy kolektora należy zdjąć dopiero bezpośrednio przed podłączeniem hydraulicznym. WSKAZÓWKA: Uszkodzenia kolektora spowodowane uszkodzonymi przyłączami! B Przyłączy kolektora nie wolno wykorzystywać do przenoszenia kolektora. B Do ręcznego przenoszenia kolektora jako uchwyty należy wykorzystać odpowiednie zagłębienie lub krawędź kolektora. B Do przeniesienia kolektora na dach należy wykorzystać przynajmniej jeden z wymienionych środków pomocniczych: Wyciąg przyścienny Trzypunktowy uchwyt przyssawkowy o wystarczającej nośności Pas transportowy WSKAZÓWKA: Nieszczelności przyłączy kolektorowych! Luzowanie opaski w późniejszym czasie może zmniejszyć siłę zamocowania. B Opaskę zaciskową wsunąć bezpośrednio przed szerszą część przyłącza kolektora. Dopiero wtedy zaciągnąć pierścień zabezpieczający. W przypadku węży instalacji słonecznej bez zatyczek przed montażem zaleca się umieszczenie węża w gorącej wodzie. Ułatwi to montaż, zwłaszcza przy niższych temperaturach. W wężach instalacji słonecznej służących do połączenia ze sobą kolektorów umieszczono zatyczki.. Zatyczki należy usunąć dopiero bezpośrednio przed montażem węża instalacji słonecznej.. Wąż instalacji słonecznej z opaską zaciskową wsunąć na przyłącze kolektora. 3. Gdy opaska zaciskowa znajdzie się bezpośrednio przed szerszą częścią przyłącza, zaciągnąć pierścień zabezpieczający. OSTRZEŻENIE: Niebezpieczeństwo zranienia przez spadający kolektor! B Zabezpieczyć kolektory i elementy montażowe podczas transportu i montażu przed spadnięciem. B Po zakończeniu montażu sprawdzić pewne osadzenie kolektorów i zestawu montażowego ST. 3. Rys. 45 Montaż węża instalacji słonecznej FKC (0/05) 3

32 Montaż kolektorów 8. Przygotowanie na ziemi montażu kolektorów B Należy przestrzegać informacji zawartych w rozdziale 5., str. 4 dotyczących rozmieszczenia kolektorów. W poniższym przykładzie linia zasilania została poprowadzona po prawej stronie pola kolektorów, a pierwszy kolektor został zamontowany po prawej stronie. 8.. Montaż zestawu połączeniowego B Wyjąć zestaw połączeniowy z narożnika ochronnego.. Wyciągnąć tylko jedną zatyczkę za pomocą klucza nr 5.. Umieścić wąż instalacji słonecznej [] ze sprężystymi opaskami zaciskowymi na przyłączu kolektora. 3. Gdy opaska zaciskowa [] znajdzie się bezpośrednio przed szerszą częścią przyłącza, zaciągnąć pierścień zabezpieczający. Również zestaw przyłączeniowy (osprzęt) dla dwóch rzędów kolektorów można zmontować na ziemi ( rozdział 9.4, str. 39). 8.. Montaż zaślepki OSTRZEŻENIE: Niebezpieczeństwo odniesienia obrażeń z powodu niezabezpieczonych zaślepek. B Zapewnić, aby każda zaślepka była zabezpieczona sprężystą opaską zaciskową (zaciągnąć pierścień zabezpieczający)... B B Wąż instalacji słonecznej [] z zamontowanymi zaślepkami należy umieścić na wolnych przyłączach kolektora. B Gdy opaska zaciskowa [] znajdzie się bezpośrednio przed szerszą częścią przyłącza, zaciągnąć pierścień zabezpieczający. B A ST Rys. 47 Zestaw połączeniowy na drugim kolektorze i wszystkich następnych ST Rys FKC (0/05)

33 Montaż kolektorów 8. Zamocowanie kolektorów OSTRZEŻENIE: Niebezpieczeństwo zranienia przez spadający kolektor! B Zapewnić, aby kieszenie montażowe w obudowie kolektora nie były uszkodzone i były łatwo dostępne. Kolektory są mocowane do szyn profilowych na środku za pomocą podwójnych [], a na końcach rzędu kolektorów za pomocą pojedynczych zapinek kolektorów []. 8.. Ułożenie pierwszego kolektora na szynach profilowych B Obrócić kolektor tak, aby tuleja zanurzeniowa dla czujnika kolektora znalazła się w górnej części kolektora. OSTRZEŻENIE: Niebezpieczeństwo odniesienia obrażeń z powodu kolektorów zsuwających się przy montażu na fasadzie! B Należy się upewnić, że zabezpieczenia przed zsunięciem wsunęły się w kieszenie montażowe na kolektorze. B Ułożyć kolektor po prawej stronie na szynach profilowych i pozwolić kieszeniom montażowym [] zsunąć się do zabezpieczeń przed zsunięciem [] T Rys. 48 Elementy zapinek kolektorów, które wykonano z tworzywa sztucznego, nie spełniają funkcji nośnej. Elementy te ułatwiają jedynie montaż. Rys T 8.. Montaż pojedynczych zapinek kolektora z prawej strony Dopiero po zamontowaniu ostatniego kolektora zamontować pojedyncze zapinki z lewej strony. B Dosunąć ostrożnie kolektor do zapinki pojedynczej i wypoziomować go. Dociskacz ( rys. 5, []) zapinki kolektora nie może się przekręcać. W razie potrzeby dociskacz należy przytrzymać. B Wsunąć zapinkę kolektora [] w szynę profilową i zablokować w podłużnym otworze. Rys T FKC (0/05) 33

34 Montaż kolektorów B Dociągnąć śrubę zapinki kolektora za pomocą klucza nr Ułożenie drugiego kolektora na szynach profilowych B Wyciągnąć zatyczki z węży instalacji słonecznej. B Drugi kolektor z zamontowanymi wstępnie wężami solarnymi [] położyć na szynach profilowych i pozwolić zsunąć się swobodnie do zabezpieczeń przed zsunięciem. B Drugą opaskę zaciskową [] wsunąć na wąż solarny ST Rys Założenie podwójnej zapinki kolektora B Umieścić podwójną zapinkę na szynie profilowej i dosunąć do kolektora. Rys. 53 B Dosunąć kolektor do pierwszego kolektora w taki sposób, aby węże solarne wsunęły się na przyłącza kolektora. Gdy cztery otwory na dwustronnej zapince kolektora wypełnią się w całości kolorem zielonym, oznacza to, że kolektory są dosunięte do siebie w wystarczającym stopniu []. B Dokręcić śrubę podwójnej zapinki kolektora za pomocą klucza nr T Rys ST Rys. 54 Zamontowana podwójna zapinka kolektora Kolektory niedosunięte wystarczająco do zapinek Kolektory zamontowane prawidłowo, można dokręcić śrubę 34 FKC (0/05)

35 Montaż kolektorów OSTROŻNOŚĆ: Niezabezpieczone węże instalacji słonecznej mogą powodować obrażenia i prowadzić do powstania nieszczelności, przez które może wyciekać płyn solarny! B Zapewnić, aby każdy wąż instalacji słonecznej na przyłączu kolektora był zabezpieczony sprężystą opaską zaciskową (zaciągnąć pierścień zabezpieczający) Montaż zapinki pojedynczej z lewej strony B Wsunąć zapinkę kolektora [] w szynę profilową i zablokować w podłużnym otworze. Dociskacz [] zapinki kolektora nie może się przekręcać. W razie potrzeby dociskacz należy przytrzymać. B Dociągnąć śrubę zapinki kolektora za pomocą klucza nr 5. B Gdy opaska zaciskowa znajdzie się bezpośrednio przed szerszą częścią przyłącza, zaciągnąć pierścień zabezpieczający ST Rys. 55 B Wszystkie pozostałe kolektory zamontować w ten sam sposób T Rys. 56 FKC (0/05) 35

36 Montaż kolektorów 8.3 Montaż czujnika kolektora Czujnik kolektora jest dostarczany wraz z regulatorem solarnym. WSKAZÓWKA: Awaria instalacji na skutek uszkodzenia kabla czujnika! B Kabel czujnika należy zabezpieczyć przed możliwymi uszkodzeniami (np. pogryzienie przez gryzonie). Jeżeli przebita została tuleja zanurzeniowa niewłaściwego kolektora, należy ją uszczelnić za pomocą zatyczki z zestawu przyłączeniowego. B Czujnik kolektora należy zamontować w kolektorze z podłączonym zasilaniem ( rys. 57) ST Rys. 57 Położenie czujnika kolektora Położenie czujnika kolektora w przypadku pól jednorzędowych Położenie czujnika kolektora w przypadku pól dwurzędowych 3 Powrót 4 Zasilanie B Przebić warstwę uszczelniającą tulei zanurzeniowej, na przykład za pomocą śrubokrętu, i wsunąć czujnik kolektora do oporu (około 65 mm). 65 mm Rys ST Położenie tulei zanurzeniowej dla czujnika kolektora 36 FKC (0/05)
